Особенности

Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям

Содержание

Немаловажной составляющей успеха стало и качество изделий

Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла. Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.

Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.

Компания предлагает батареи различных размеров. В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.

Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами. Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.

Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.

Больший расход теплоты приходится на комнату. Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.

Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.

Конструкция и особенности панельного радиатора

Конструкция подобного прибора достаточно простая — две пластины из стали толщиной 1,2−2 мм и вертикальные каналы, в которых и циркулирует нагретая вода. Все элементы соединяются при помощи сварки. У некоторых моделей с тыльной стороны имеются ребра, повышающие уровень теплоотдачи. За счет такой конструкции эти батареи можно отнести к комбинированным. Панели обеспечивают отдачу тепловой энергии, пространство между панелями — конвекцию. Благодаря особенностям конструкции эти приборы быстро нагреваются и так же быстро остывают.

Рынок предлагает изделия различных производителей с различными параметрами высоты (250−900 мм), ширины (400−3000 мм) и глубины (46−165 мм). В зависимости от вида подключения, они делятся на приборы с боковым, нижним, универсальным подключением. При нижнем подключении батарея оснащается терморегулятором, позволяющим регулировать температуру помещения. Поэтому стоимость батарей с нижним подключением выше.

Расчет секций по объему помещения

Зная высоту помещения и его площадь – можно рассчитать секции радиатора отопления, достаточно вычислить строительный объем комнаты. Данная методика подбора подходит помещениям с нестандартной высотой. Согласно строительным нормам показатели для обогрева 1м3:

для кирпичных домов следует принимать 34 Вт/ 1м3;
панельные дома – 41 Вт/ 1м3;
новые дома, построенные согласно всем требованиям – 20 Вт/ 1 м3.

Подбор производят по формуле: n = (S x Qнорм)/qсек,

где: n – требуемое число секций, шт.;

V – строительный объем отапливаемой комнаты, м2;

Qнорм – нормируемая нагрузка по затратам тепла, Вт;

qсек – теплоотдача секции, Вт.

Результаты вычислений увеличивают в большую сторону.Важно! В случае холодной зимы, или слишком низкой температуры теплоносителя – стоит добавлять запас от 10 до 20 % на тепловую мощность прибора

Что делать после расчета

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
Тип 22 — двухпанельный с двумя пластинами оребрения.
Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Выбор типа радиатора Kermi с учётом необходимой мощности

Таблица демонстрирует мощность различных радиаторов бренда. Красным выделены подходящие к нашему случаю значения. Эти батареи можно устанавливать в помещении с похожими характеристиками.

Но для радиаторов Kermi таблица мощности работает только при условии соблюдения средних значений температуры теплоносителя и воздуха в помещении:

t теплоносителя (подача) – 70 градусов;
t теплоносителя (обратка) – 65 градусов;
t воздуха – 20 градусов.

Если системные характеристики отличаются от средних, требуется умножение полученной мощности на ещё один коэффициент. Последний можно определить с помощью таблицы.

Например, системные параметры в нашем случае (соответственно) – 65/50/24. Тогда требуемый коэффициент – 1,71. Остаётся вычислить значение и определиться с вариантом батарей Керми – таблица мощности опять приходит на помощь. Для нашего примера справедливо произведение 2480х1,71=4240 Вт. Зелёным выделены подходящие варианты.

Назад
Вперёд

Радиаторы Керми панельного типа

Радиаторы отопления марки Керми панельного типа, предлагаемые производителем, отличаются от аналогов формой и функциональными возможностями. В конструкции батарей отопления используются новейшие энергосберегающие технологии.

Стальной панельный радиатор Kermi предлагается в трех базовых модификациях, в зависимости от конструктивных особенностей:

Гладкие панели.

Профильные радиаторы.

Радиаторы Line.

Современные стальные немецкие радиаторы отопления Керми изготавливаются с использованием технологии Therm-X2.

Гладкие и профильные радиаторы

Plan-V – имеет гладкую или рифленую поверхность. В базовую комплектацию входит регулирующий вентиль, устанавливаемый на заводе. В конструкции присутствует термоголовка для контроля температурного режима.Для оптимизации работы батареи Plan-V и экономии тепловой энергии, все необходимые регулировки выполняются в заводских условиях. При необходимости можно приобрести специальный гигиенический радиатор Plan-Hygiene, подходящий для использования в медицинских и дошкольных учреждениях.

Plan-K – компактный радиатор с глубиной всего 66 мм. Имеет боковые планки и декоративную решетку. Металлические радиаторы Керми с боковым подключением Plan-K, подходят для однотрубных и двухтрубных систем отопления. Уменьшен объем теплоносителя в радиаторе, при этом благодаря технологии Therm-X2, сохранены высокие характеристики теплоотдачи.Подготовлена линейка батарей, оптимально подходящая для замены старых узлов отопления. Стальные панельные радиаторы отопления Kermi Plan-K имеют распространенное межосевое расстояние 500 и 900 мм, что позволяет выполнить максимально быстрое переоборудование системы обогрева.

Verteo – вертикальные радиаторы фирмы Kermi с использованием функции Therm-X2. В конструкции предусмотрен узел нижнего подключения. В серии Verteo представлено два типовых размера батарей с монтажной глубиной 66 и 102 мм. В дополнительной комплектации предоставляется полотенцесушитель.

Модификации с высотой 200 мм. Батареи отличает увеличенная теплоотдача, поэтому радиаторы Kermi, несмотря на небольшую высоту, эффективны даже при низкой температуре теплоносителя.

Радиаторы серии Line

Технические характеристики стальных радиаторов отопления Kermi серии Line, практически ничем не отличаются от остальных модификаций. В линейке Line представлены модели с встроенным регулируемым клапаном, имеющие небольшую монтажную глубину, батареи с вертикальным расположением панели.

Устройство стальных радиаторов Kermi предусматривает использование конструкции Therm-X2, при которой сначала нагревается передняя, а только потом задняя панель. Главным отличием Line от аналогов является наличие PLK, линейно-профилированной панели.

Общие технические характеристики радиаторов панельного типа

Все модели без исключения, полностью соответствуют действующим на территории РФ ГОСТ и в странах ЕС сертификации ISO. Батареи отличаются типом подключения к сети теплоснабжения.

Стальные панельные отопительные радиаторы Керми с нижним подключением имеют маркировку FKV или FTV, с боковым FKO. Нормальное рабочее давление теплоносителя 10 атм. Максимальное рабочее давление 13 атм.

Вес радиатора, при наполнении водой составляет 18-25 кг, в зависимости от выбранной модели. Панельные батареи Керми с нижним подключением предназначены для двухтрубных систем. Если необходимо подключиться к однотрубному отоплению, приобретается специальная запорная арматура.

Гарантия на радиаторы Kermi, установленная производителем, 10 лет. По всей стране расположены представительства компании, осуществляющие сервисное обслуживание.

Стальной панельный радиатор Kermi

В основе любого панельного радиатора находятся стальные пластины, соединенные подвое. Они выполнены методом штамповки, при котором на внутренней стороне панели выдавлены специальные каналы для теплоносителя. Два из них горизонтальные и расположены в верхней и нижней части стальной штамповки, а остальные вертикальные.

Соединенные попарно стальные панели впоследствии становятся основанием батарей. В зависимости от того, какой необходим уровень теплоотдачи устройства, стальные радиаторы отопления Керми состоят из одного, двух или трех рядов панелей.

Для более эффективной работы к ним встраиваются конвекторы, которые представляют собой гофрированные листы из тонкой стали.

Вся конструкция прикрывается боковыми и верхней крышками, придавая изделию аккуратный и стильный вид. Отличием строения радиаторов Керми является подача носителя, который попадает не одновременно на все панели, как в аналогичных изделиях других производителей, а последовательно.

Это означает, что первой нагревается передняя панель, тогда как вторая и третья (в зависимости от модели) имеют меньшую температуру. Это позволяет максимально увеличить КПД радиатора, нагревая комнату на 25% быстрее, а тепло не расходуется на обогрев стены.

Данная технология имеет маркировку Therm-X2, и она хорошо зарекомендовала себя даже при работе в условиях низкотемпературного режима. Это значительно расширило их сферу применения, и панельные радиаторы отопления Керми отлично сочетаются с солнечными коллекторами и насосами любой мощности.

Еще одной особенностью конструкции изделий фирмы Керми являются сбалансированные регулирующие устройства, которые были опробованы производителем многолетними испытаниями. Они позволяют создавать любые комфортные условия и параллельно экономить расход топлива.

В конструкции изделий этой фирмы есть модели, как с боковым, так и нижнем подключением, при чем у последних разводка может находиться не только слева и справа, как принято обычно, но и посередине.

Достоинства и недостатки

Как правило, на Kermi радиаторы цены не отличаются дешевизной. Но причин, которые стимулируют потребителей приобрести эту продукцию, множество.

Достоинства радиаторов Керми:

Высокая удельная тепловая мощность. Наличие внутренней обвязки позволяет нагревать в обычном режиме только передние (лицевые) панели приборов при большой отдаче тепла. Но если температура в помещении снизится, благодаря термостату теплоноситель сможет подаваться и к задней панели, увеличивая мощность прибора.
При производстве в качестве сырья используется качественная сталь.
Наличие защитного покрытия. Специальные краски наносятся в два слоя, что позволяет эксплуатировать батареи даже при неблагоприятных внешних факторах. Более подробно о карсках для радиаторов отопления можно прочитать здесь.
Длительный срок эксплуатации.
Использование двух видов сварных швов. Корпусные листы соединяются роликовой сваркой, а каналы – точечной. Такая технология делает продукцию более прочной.
Лёгкость монтажа. Нет необходимости звать специалистов. Можно самим справиться с подключением радиаторов к системе отопления.
Совместимость с любыми трубами: стальными, медными, пластиковыми.
Возможность установки в любом интерьере благодаря эстетичному дизайну.

Многочисленные положительные на Kermi радиаторы отзывы способствуют увеличению спроса на товар.

Недостатков у таких изделий всего два. Во-первых, они рассчитаны для эксплуатации при давлении в системе не выше 1 МПа. Это не мало, но бывает недостаточно, если отопительная система многоквартирного дома подвергается большим нагрузкам. Во-вторых, эти приборы не дёшевы. Их может купить не каждый потребитель. Но с другой стороны на радиаторы отопления Kermi цены соответствуют качеству. Ведь этот товар имеет два престижных сертификата: PAL (сертификат качества) и DIN EN ISO (экологический).

Панельные радиаторы отопления керми другие технические особенности и виды

Количество панелей у стальных радиаторов отопления керми указывается на маркировке. Другими словами, по «глубине» батареи этого бренда различают 5 типов. Однако фактически на российский рынок поступают только 3 типа: 11, 22 и 33 радиаторов керми. Типы приведены далее.

Радиатор Керми тип 10

1 панель и один слой решетки:

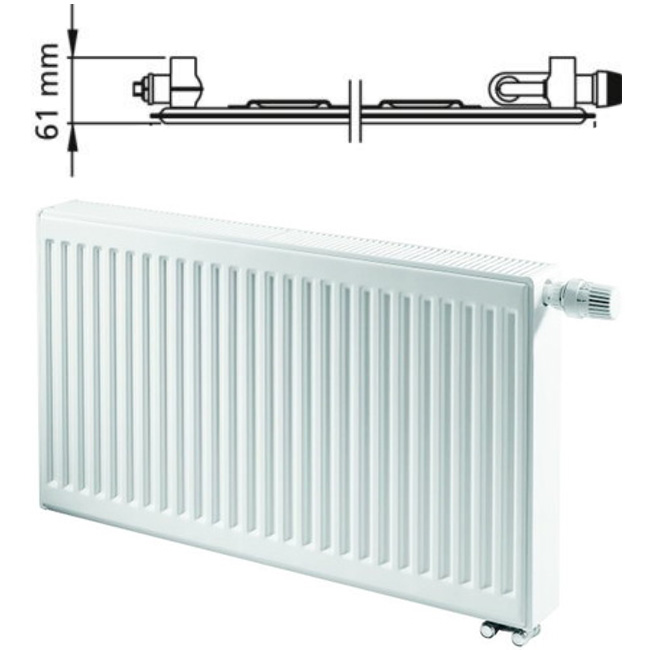

Тип 10 (глубина – 46 мм).
Тип 11 (глубина – 61 мм).

Радиатор Керми тип 11 Тип 12 (глубина – 64 мм).

Радиатор Керми тип 12

Тип 22 (глубина – 100 мм): 2 панели и два слоя решетки.

Радиатор Керми тип 22

Тип 33 (глубина – 155 мм): 3 панели и три слоя решетки.

Радиатор Керми тип 33

Кermi радиаторы (их каталог имеет завидное разнообразие типов и размеров) подходят для помещения любых габаритов и предназначения. Например, для громоздкого радиатора размерами – 300 х 2 000 мм необходимо довольно просторная комната, хотя есть и альтернатива – его можно установить и под окном на улице. А модели стальных панельных радиаторов керми компактных размеров (к примеру, по глубине в 45 мм) вполне легко и дома установить.

Одним из лучших продуктов в своей серии являются радиаторы Керми 22 тип. Подробнее о них — читайте по адресу: https://remontspravka.com/radiatoryi-kermi-22-tip/

О том, какие стальные радиаторы отопления лучше — смотрите здесь.

Кроме того, радиаторы бренда «Керми» различаются по методу подключения:

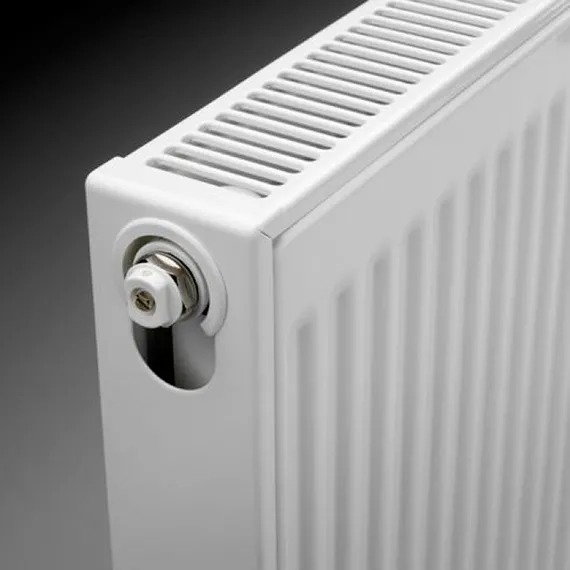

1. Радиаторы керми с боковым подключением, т.е. подводка находится сбоку (FKV/FTV).

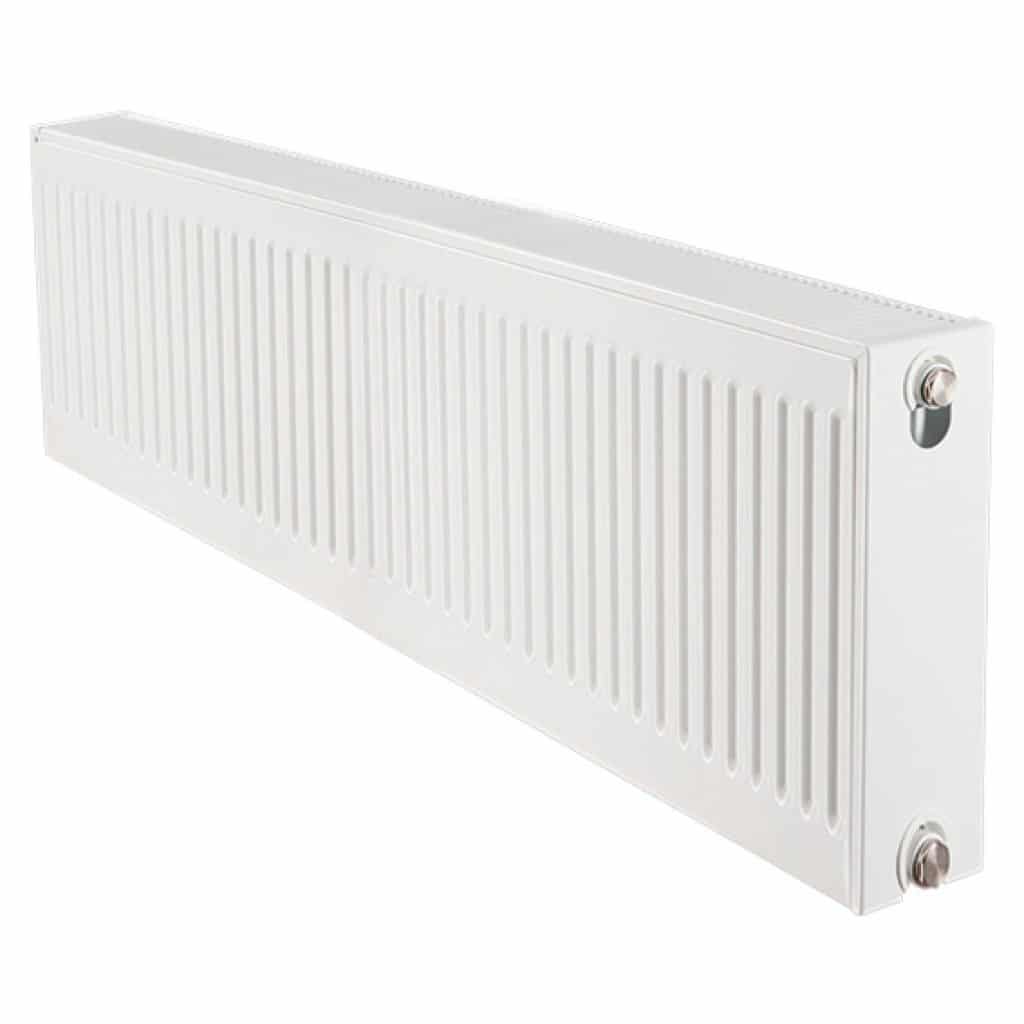

Радиатор бренда Kermi с боковой подводкой

2. Kermi радиаторы с нижним подключением – подводка снизу (FKO). Они имеют преимущество перед первым способом: возможность скрыть трубопроводную систему под плинтус.

Оба вида обогревательных приборов как FKV/FTV, так и FKO предназначены для применения в теплосетях закрытого типа с любым видом циркуляции. А универсальность их конструкции позволяет осуществлять подключение Керми радиаторов в одно- и двухтрубной отопительной системе.

Радиатор бренда Kermi с нижней подводкой

Помимо вышеописанных, радиаторы керми характеристики имеют:

Высота – от 300 мм до 900 мм.
Длина – от 400 мм до 3 000 мм.
Рабочее давление – максимально 10 бар, а температура – не более 110◦С.
А также подобные радиаторы изготавливаются одно-, двух и трехслойными.

Трубчатые стальные радиаторы отопления керми

Помимо панельных батарей, компания Kermi производит и стальные трубчатые радиаторы разнообразного дизайнерского исполнения и разных размеров.

Подобное оборудование не просто эффективно обогревает комнату, но и служит в качестве прекрасного украшения ее интерьера. Немецкие эксклюзивные радиаторы удовлетворят даже самого требовательного покупателя. В России их применяют в основном для отопления ванных комнат, сменив ими обычные полотенцесушители.

Стальные красиво переплетенные трубы в вертикальном и горизонтальном направлениях выглядят очень стильно. При этом такие радиаторы достаточно прочные, поскольку при объединении труб друг с другом применяется лазерная сварка. Всего существует два типа трубчатых стальных радиаторов отопления Керми:

1. Водяные радиаторы. Их испытательное давление – 13 атм., а рабочее – 10 атм. Тепловая мощность – 0, 01 – 2 кВт. Площадь обогрева комнаты – не более 20 кв. м.

Радиатор Керми водяного типа

2. Электрические радиаторы. Они удобны тем, что для их подсоединения не нужно ничего сильно менять в системе отопления, т.е. монтаж − проще некуда. А летом во время отключения горячей воды подобный радиатор будет как нельзя кстати.

Радиатор Керми электрического типа

Напоследок о гигиенических радиаторах kermi. Эти панельные из стали радиаторы обладают совершенно гладкой и ровной лицевой панелью. И предназначены они для использования в медицинских учреждениях, а также в помещениях, в которых повышенные санитарно-гигиенические требования.

Гигиенические радиаторы kermi

Также вас может заинтересовать статья: Как согревает сталь – роман о стальных радиаторах.

Все, что вы хотели знать о масляных радиаторах отопления представлено в обзорной статье на нашем сайте.

Широкую популярность приобрели встраиваемые радиаторы: модели наиболее известных брендов и их особенности — смотрите по адресу: https://remontspravka.com/vstraivaemyie-radiatoryi-otopleniya/

https://youtube.com/watch?v=B0AQyMy2LSc

Конструктивные особенности

Особенности радиаторов

Конструктивно панельные батареи отличаются от чугунных радиаторов отопления оборудования тем, что они состоят из попарно соединенных пластин из стали, в каждой из которых присутствуют специальные каналы. Последние изготавливаются посредством выштамповки, и по ним проходит теплоноситель.

Такие радиаторы включают в себя два типа каналов:

горизонтальные, которые располагаются в верхней и нижней частях панели;
вертикальные, пересекающие пластины во множестве мест.

В зависимости от типа радиаторов число попарно соединенных пластин варьируется в пределах 1-3 единиц. В целях повышения теплоотдачи дополнительно монтируются конвективные ребра, представляющие собой гофрированные листы стали малой толщины. Чтобы не портить внешний вид радиатора, а вместе с ним и всего помещения, такие элементы привариваются за лицевой частью, после чего закрываются со всех сторон крышками.

Аналогичную конструкцию имеют радиаторы марки Kermi. Особенностью этих радиаторов является то, что теплоноситель по ним подается по каналам, расположенным параллельно друг относительно друга. Подобная организация позволяет добиться равномерного распределения температуры по всем пластинам. Этот способ подачи жидкости часто используют в системах с высокой температурой. Однако при снижении последнего показателя радиаторы практически перестают работать: их пластины отдают очень мало тепла.

В чугунных радиаторах отопления марки Kermi подача жидкости организована по технологии Therm-X2. Она предусматривает следующее: теплоноситель последовательно поступает сначала в первую панель, затем во вторую и третью. В результате получается, что самой нагретой частью батареи является та, которая обращена в сторону помещения. Такая организация подачи горячего позволяет снизить объем теплоотдачи, которая идет на обогрев стен, что снижает объем расходов, идущих на систему отопления. При равных размерах и других конструктивных особенностях радиаторы марки Kermi на 25% эффективнее прогревают помещение, чем другие батареи.

Применение технологии Therm-X2 позволяет добиться высокой теплоотдачи даже при низкотемпературном режиме функционирования отопительной системы. Радиаторы Kermi можно использовать в сетях с низко-потенциальными тепловыми источниками: солнечные коллекторы и другое.

Также при организации отопительной системы с использованием в ней батарей немецкой марки применяются регулировочные вентили, отличающиеся идеальным балансом, параметры которого были установлены в ходе многочисленных исследований. За отдельную плату предусматривается установка нижних термостатов, предварительно настроенных еще в ходе производства. Наличие такого прибора позволяет постоянно поддерживать температуру в помещении на заданном уровне. Термостат ограничивает подачу теплоносителя в радиатор в объеме, необходимом для создания подходящего микроклимата. Более того, этот прибор позволяет сократить расходы, идущие на поддержание системы отопления.

Благодаря конструктивным особенностям радиаторов Kermi их владельцы имеют возможность организовать подключение батарей различными путями:

посредством бокового подвода труб;
посредством нижнего подвода.

Причем в последнем случае также существует несколько путей подключения:

справа от батареи;
слева;
по центру.

Такие особенности позволяют владельцу помещения производитель разводку труб задолго до установки радиаторов. В частности, батареи Kermi можно монтировать после окончания отделочных работ.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки. Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

Присоединительная резьба: 4 х G1/2” (внутр.)
Высота: 300, 400, 500, 600, 900
Межосевое расстояние: общая высота минус 50 мм
Длина: от 400мм до 3000мм
Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
Рабочее давление – 10 атм. (1,0 МПа)
Опрессовочное давление – 13 атм. (1,3 МПа)
Макс. температура теплоносителя: 110°C
Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики Kermi ThermX2 FKV:

Присоединительная резьба: 2 х G3/4” (наруж.),
Высота радиаторов: 300, 400, 500, 600, 900
Длина радиаторов: от 400мм до 3000мм
Расстояние между подводящими трубами: 50мм
Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
Рабочее давление – 10 атм. (1,0 МПа)
Опрессовочное давление – 13 атм. (1,3 МПа)
Максимальная температура теплоносителя: 110°C
Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.
