Устанавливаем асбестовую трубу для дымохода – особенности и методы монтажа

Разновидности изделий

Есть 2 вида асботруб: безнапорные и напорные. И 2 подвида монтажного применения: вентиляционные и заборные. Изучив характеристики и назначения изделий, можно определиться, какой вид трубы применить в том или ином направлении.

Для строительства безнапорная цементная труба приобретается на 35% чаще, чем напорная металлическая по следующим причинам:

  1. На 1/3 легче железа.
  2. Устойчивость к высоким температурам.
  3. Не промерзают при низких температурах.
  4. Внутренняя полость не обрастает мхом и плесенью.
  5. Грунтовые воды им не страшны.
  6. Не пропускают ток.
  7. Срок эксплуатации 40−60 лет.
  8. Прочность материала повышается при одновременном взаимодействии холодной и горячей воды.
  9. Минимум расходов на теплоизоляцию.
  10. Устойчивость к механическим нагрузкам.

Строители выбирают асбестоцементные трубы для сантехнических коммуникаций и монтажа заборов или вентиляций. Для подачи воды с сильным давлением используют напорные модели. Область применения: канализации многоэтажных домов, водопроводы и теплотрассы. Стыки не разорвет, поскольку их герметизируют специальными муфтами для прохождения воды под напором. Для сильного водного давления используют стальные виды труб.

Для дымоходов в банях и домах применяют асботрубы сечением 10 см и длиной 300 см. Их безопасно переносить по крыше, поскольку они легкие. Два плюса: не прогорают и не разрушатся при длительном эксплуатировании под дождем и снегом.

Для заборов используют асбестовые изделия сечением 15 см. Их монтируют в лунки, бетонируют и к стойкам крепят шифер, деревянные доски или профильные листы. Срок службы таких опор больше на 35%, чем у металлических квадратных моделей, на 90% чем у древесных бревен. Минус асбестоцементных материалов — запыление рабочего участка во время резки заготовки болгаркой.

Напорная асбестовая труба

Напорная разновидность имеет прямую, четко цилиндрическую или раструбную форму. Изделие выпускается по стандартным форматам. Производство таких изделий осуществляется строго в соответствии с установленными стандартами.

Процесс происходит поэтапно и с обязательным выдерживанием изделий в специальных пропарочных камерах с целью увеличения их прочности, на 70-75% в сравнении с первоначальными свойствами. Напорные асбестовые трубы имеют высокую степень прочности и долговечность. Также они обладают небольшим гидравлическим сопротивлением.

Применяются они в проведении газопровода, напорного водопровода, канализации, напорных оросительных и других подобных систем. Кроме этого их используют для создания скважин, колодцев, сельскохозяйственных кормушек, перекрытий сооружений и даже в качестве декора в домашнем обиходе.

Напорные асбестовые трубы крепятся друг к другу термостойкими муфтами и резиновыми уплотнителями. За счет способности самоуплотнения муфты под воздействием давления в трубопроводе обеспечивается абсолютная герметичность соединений. Отсутствие слабых сварных стыков — еще один плюс этих изделий.

Ростверк или каркас что использовать

На самом деле особой разницы, какой тип конструкции использовать нет. Все зависит от типа здания, для которого возводится фундамент.

Плюсы и минусы

Столбчатые фундаменты обладают рядом свойств и отрицательных, и положительных. К отрицательным, можно отнести следующие:

  1. Низкая несущая способность. Они не приспособлены для тяжелых конструкций.
  2. Излишняя хрупкость. Такая фундаментная опора изначально предназначалась для работы в условиях промерзших грунтов. Их использование в подвижных грунтах может привести к снижению устойчивости конструкции или ее повреждению.
  3. Перед принятием решения об использовании опоры этого типа необходимо понимать, что создание подвала будет невозможно. Это вызвано малым шагом между столбами. Такое небольшое расстояние (примерно 1 метр) не позволяет соорудить помещение с достаточными размерами.

Вместе с тем нельзя не отметить и положительные стороны этой конструкции:

  1. Высокая скорость возведения такой основы здания.
  2. Домовладелец может выполнить работы по строительству фундамента самостоятельно.
  3. Низкая стоимость выполнения работ. Существует соотношение стоимости столбчатого и ленточного фундаментов достигает 1/10.
  4. При возведении фундаментной опоры нет необходимости в выполнении работ по гидро- и теплоизоляции.
  5. Фундамент из труб асбестоцементных отличается длительным сроком службы — до 100 лет.

Плюсы и минусы

Кроме того, что труба из асбеста  достаточно прочная, у нее есть и дополнительные положительные стороны:

  1. может выдерживать определенный порог отрицательных температур;
  2. служит длительное время;
  3. обладает маленьким гидравлическим сопротивлением;
  4. не поддается воздействию химических веществ;
  5. устойчива  к высоким температурам, не превышающим 300 градусов;
  6. может быть вмонтирована в открытый грунт;
  7. низкие цены;
  8. имеет устойчивость к коррозийным процессам;
  9. обладает маленьким весом;
  10. характерна удобством при соединении, которое происходит специальной муфтой;
  11. большое разнообразие размеров.

Несмотря на то, что достоинств достаточно много, в том числе и то, что асбестовая труба гораздо выгоднее в приобретении по сравнению с трубой из кирпича, у нее существует множество минусов:

  1. нет достаточного уровня теплоемкости для того, чтобы обеспечить мощную тягу;
  2. сильно впитывает конденсат и различные тяжелые вещества в из выходящих газов;
  3. отсутствует возможность применения в местах и установках ,где температурный режим превышает 300 градусов;
  4. не поддается чистке из-за отсутствия возможности оборудовать какой-либо доступ к трубе в виде люка;
  5. возможность монтировки только в вертикальном положении;
  6. если температурный режим превышен, то асбестовая труба может не только треснуть, но и взорваться;
  7. действует на организм человека выделяемыми вредными веществами.

Асбестовый материал труб хорош в использовании для тех систем отопления, которые не характеризуются большим уровнем мощности, а газы, которые выходят из дымохода уже остыли или не способны нагреть трубу до 300 градусов.

Асбестовая труба после взрыва

Заключение

Несмотря на широкую популярность использования асбестовых труб, их низкую цену, следует основательно разобраться во всех нюансах и характеристиках такого материала относительно индивидуальной ситуации. Возможность в эксплуатации и установки таких труб в дымоход есть, главное, чтобы все соответствовало требованиям и не несло опасность для здоровья человека.

Асбестовые трубы: плюсы и минусы

Дымоходы из асбестовых труб — вариант, который получил широкое распространение еще во времена Советского Союза. Произошел «прорыв» по банальной причине. Это дешевизна из-за огромных залежей «неугасимого» материала и довольно простого производства. Позднее, после распада СССР, асбестоцементные трубы тоже превращались в дымовые каналы, хотя эти материалы считаются далеко не лучшими из претендентов.

Обычно сначала приводят список преимуществ кандидатов. К плюсам асбестовой продукции относят:

  • сравнительно невысокую цену;
  • небольшой вес, облегчающий монтаж;
  • отсутствие швов и стойкость против влаги.

Но список недостатков гораздо больше.

  1. Асбестовые трубы способны выдержать максимум 300°, поэтому совершенно не годятся для печей, что работают на твердом топливе, так как в этом случае температура внутри значительно выше. Она составляет 600-800°.
  2. Пористая структура материала облегчает поглощение конденсата, задерживающегося на стенках. Это неминуемо приводит к разрушению труб. Трещины в дымоходе могут спровоцировать пожар.
  3. Помимо конденсата в асбестовом дымовом канале скапливается сажа, которая через определенный промежуток времени начинает гореть. Возможное последствие — взрыв асбестового дымохода.
  4. Большие количества сажи приводят к опасному сужению внутреннего диаметра. Из-за уменьшившегося просвета в таких трубах тяга, которая и так не самая лучшая, будет только ухудшаться.
  5. Качественная чистка канала несколько затрудняется, так как нет возможности сделать в нем ревизионное отверстие для контроля технического состояния участков дымохода.

Серьезный минус асбестовых изделий — их небезопасность для здоровья. Это признала Всемирная организация здравоохранения — ВОЗ. Однако самую большую опасность представляет асбестовая пыль, а не сами изделия. Трубы при нагревании не выделяют вредных веществ, поэтому реальной угрозы для хозяев таких дымоходов не существует.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Прокладка канализации

Если по трубам производится подача воды, то со временем стенка становится прочнее, за счет уплотнения цементной составляющей. Согласно исследованиям ученых ряда стран, применение таких изделий для питьевой воды является безопасным для человека. В случае попадания во внутрь организма частиц асбеста, он быстро выводится из организма без всякого вреда.

Ну, а главным недостатком асбестоцементных материалов является их хрупкость. Они легко могут повредиться при транспортировке, небрежной выгрузке или ударе тяжелого предмета. Чтобы этого не произошло, надо позаботиться о сохранении их целостности при транспортировке и монтаже.

Сферы применения асбестовых изделий

Асбестовые трубы, изначально считавшиеся подходящими только для сооружения мелиоративных систем, теперь применяются гораздо шире. Их стали использовать:

  • при сооружении безнапорной канализации;
  • в качестве обсадных труб при устройстве скважин;
  • в системах санитарного, технического водоснабжения;
  • при создании дренажных систем, ливневых водоотводов;
  • в роли опалубки для буронабивных столбчатых фундаментов;
  • и при сооружении вентиляционных систем, дымоотводящих каналов.

Большая популярность материала объясняется его преимуществами, если сравнивать асбестовые изделия с металлическими трубами. Асбоцементу не грозят коррозийные процессы. Он имеет небольшой коэффициент линейного расширения, который допустим при нагреве. Стоимость асбестовых труб вполне демократична.

Разновидности дымовых труб и их особенности

Для установки в русской бане можно остановиться на одном из таких типов дымоходов:

  1. Стальные одностенные дымоходы, толщина стенки которых составляет 6 мм.
  2. Сэндвич трубы или двустенные конструкции. Представляют собой два отдельных контура с уложенным между ними слоем базальтовой ваты.
  3. Дымоход, сложенный из кирпича – преимущественно, если печь тоже кирпичная.
  4. Дымовые трубы из керамики – промышленные готовые изделия, которые прекрасно сочетаются как с кирпичными, так и с металлическими печами.

Если вы решили строить русскую баню своими силами, вы, скорее всего, предпочтете установить такой дымоход, конструкция которого считается наиболее надежной и прочной. Тем не менее, отметим, что в любом случае вам стоит в процессе разработки проекта продумать, как сделать трубу в бане через потолок, а также каким образом вы ее будете монтировать на крыше (прочитайте: “Как сделать проход трубы через потолок – пошаговое руководство от мастера”)

Это важно потому, что во время работы печки газы не должны застаиваться в трубе, а свободно вывозиться наружу. Да и чистка дымохода – дело немаловажное, так что желательно упростить себе задачу.

печь для бани из трубы своими руками

Как и чем утеплить асбестовый дымоход?

Для обеспечения достаточного уровня теплоемкости, что необходимо для нормальной тяги, асбестоцементный дымоотвод утепляют при помощи минеральной, каменной ваты. Кроме снижения теплопроводности материала, необходимость использования термоизоляционного пирога объясняется следующими моментами:

  • поверхность сильно нагревающейся конструкции изолируется от любой горючей обшивки кровельной системы;
  • уменьшается образование конденсата и снижается риск его замерзания;
  • выполняется гидроизоляция системы прогона, что положительно влияет на качество эксплуатации.
  1. Первый слой предусматривает минеральную основу. Термоизоляционный материал наматывают на трубу и фиксируют с помощью хомутов или другого приспособления, к примеру, проволоки.
  2. Второй слой – защитный. Здесь используется фольгированный утеплитель, который накладывается сверху минеральной изоляции. Фольга обеспечивает защиту ваты от атмосферной влаги и служит дополнительным барьером от возгорания.
  3. Третий слой представляет собой каркас в виде сложной конструкции с металлической поверхностью. К примеру, можно использовать сэндвич системы из нержавеющей стали с внутренним асбестовым слоем.

Фольгированный утеплитель для утепления асбестового дымохода Другой способ утепления асбестоцементного дымохода применяется в процессе прокладки наружной системы и предполагает использование трубы из нержавейки большего диаметра:

  • как только один сегмент асбестоцементного дымоотвода фиксируется на месте, на него надевают металлическую трубу;
  • зазор между поверхностью асбестотрубы и «рубашки» из нержавеющей стали наполняется утеплителем;
  • далее устанавливается следующий сегмент дымоотвода, на него надевается металлическая «рубашка» и пустоты набиваются минватой.

Стыки стальных труб уплотняют жаростойким герметиком и фиксируют хомутами.

Расчеты фундамента из асбестоцементных труб

При проведении расчетов фундамента из асбоцементных труб, проектировщик должен ориентироваться на размер глубины промерзания грунта и, разумеется, на размер планируемой нагрузки. Кстати, если возможно превышение нагрузок, например, создание надстройки, то имеет смысл подумать об использовании фундаментной опоры другого типа.

Глубина промерзания может быть определена на основании данных, которые есть в строительных справочниках. При этом надо помнить, что в книгах указана глубина промерзания чистого грунта, то есть без наличия снежного покрова. Другими словами, если в той области, где осуществляется строительство, снежный покров относительно высокий то размер глубины промерзания можно немного уменьшить. К полученному значению, прибавляют 0,3 — 0,5 метра. Оголовки свай выступают над уровнем земли на 0,3 метра. В случае если существует риск подтопления, то их можно сделать более высокими.

Диаметр асбоцементных труб целиком зависит от массы возводимого здания. Например, для таких конструкций как беседки достаточно использовать асбоцементные трубы под фундамент с диаметром 100 мм. Для домов, например, построенных из бревен целесообразно использовать трубы с диаметром 250 – 300 мм.

Давление на фундамент из асбестовых труб, напрямую зависит от типа строения и, конечно, материала из которого будет построен дом. При проведении расчета надо учесть и вес кровли, утепления, отделки и того оборудования которое будет установлено в доме.

Сваи должны быть установлены по углам здания и в тех местах, где происходит пересечение несущих стен. Кроме этого, их устанавливают по периметру здания. Шаг установки на должен быть более 1 метра. Но если, давление, приходящееся на одну сваю, больше чем 800 кг, то количество свай придется увеличить, соответственно шаг между ними будет уменьшен.

На основании полученных результатов должно быть определено необходимое количество труб и арматуры. В одну трубу устанавливают два – три прутка. И конечно необходимо учитывать и количество проволоки, которая предназначена для соединения прутков.

Расчет необходимого количества бетона можно использовать следующий алгоритм – в 10 погонных метров, трубы с наружным диаметром 100 мм, вмещается 0,1 кубического метра, в трубу с диаметром 200 мм, в трубу такой же длины уместиться 0,5 кубометра бетона. Если же диаметр составляет 300 мм, то в нее влезет целый кубометр.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

  • не задействуется свободное пространство парной;
  • нет риска обжечься о сталь или камень;
  • меньше вероятность возникновения пожара;
  • проще – не надо делать отверстие через весь чердак.
  • случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

  • увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
  • сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
  • нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
  • по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

  1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
  2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
  3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
  4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
  5. Эстетичность сооружения не портится боковыми выводами дыма.
  6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
  7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
  8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
  9. Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

Предлагаем ознакомиться: Скобы для степлера — 115 фото скоб для работы с различными материалами

При этом есть и слабые стороны:

  1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
  2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
  3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
  4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
  5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
  6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
  7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

  • размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
  • парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
  • нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара.

Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее.

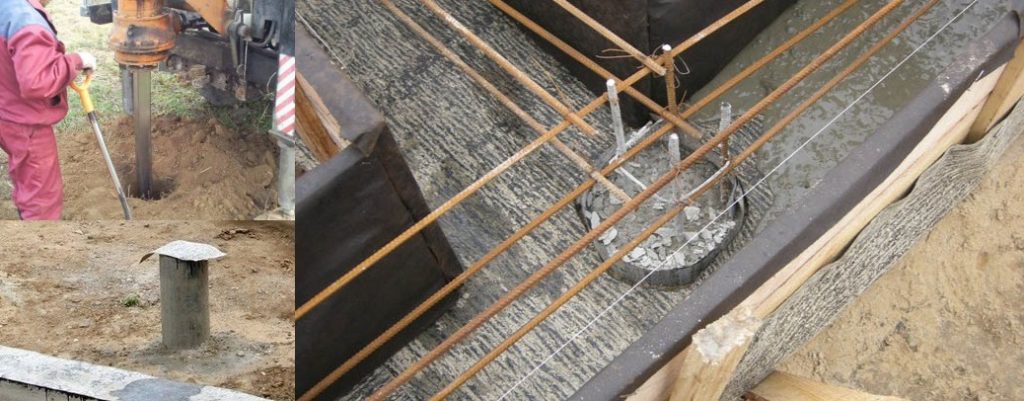

Особенности фундамента из асбестоцементных труб

Если в «тяжелом» кирпичном доме по проекту не нужен подвал, то его ставят на мелкозаглубленном ленточном фундаменте. Доказано, что совокупный вес нагрузки на основание компенсирует силы морозного пучения, которые стремятся «вытолкнуть» фундамент. У небольших легких построек такого баланса сил нет, и когда основание ленты находится выше линии уровня промерзания грунта, возможны различного рода деформации. Заглубленный же ленточный фундамент — это неоправданные расходы и избыточные несущие свойства, которые просто не нужны.

Мелкозаглубленный сборный столбчатый фундамент (из кирпича или строительных блоков) на пучнистых грунтах не подходит по тем же причинам, что и мелкозаглубленная лента. И самый простой способ — обустройство монолитного столбчатого фундамента из асбестовых труб с заглублением ниже уровня промерзания. Если сравнивать с другими способами и материалами, то этот вариант лучше по нескольким причинам:

  1. У квадратного столба при одинаковой площади опоры больше площадь боковой поверхности, чем у круглой трубы, а значит сильнее воздействие сил пучения грунта.
  2. При использовании труб не требуется установка опалубки и последующая распалубка.
  3. Асбестоцементная труба сделана из армированного бетона в массе, поэтому она имеет собственную высокую прочность на сжатие и воспринимает часть нагрузки от строения.
  4. По сравнению со строительными блоками или залитым бетоном у трубы более плотная и однородная структура, которая определяет более высокую устойчивость к воздействию влаги в грунте.

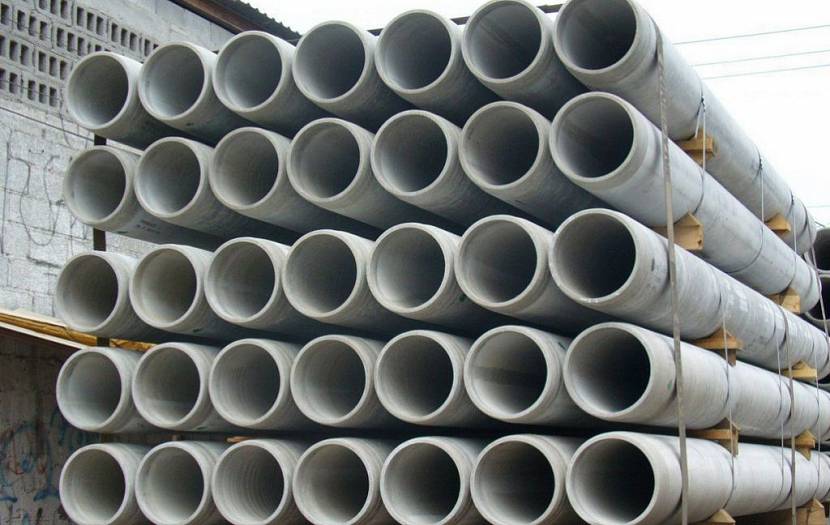

Асбестоцементные трубыИсточник museme.ru

А главное достоинство — скорость проведения работ.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
