Как подпитать систему отопления

Описание

Современные контуры отопления передают теплоноситель от котлов до:

  1. Батарей;
  2. Труб;
  3. Бойлеров.

В 80% случаев используется вода, которая соответствует необходимым техническим параметрам. Нередко также в воду добавляют антифризы в холодное время года, они позволяют жидкости не замерзать даже при крайне низких температурах. Подобная метода не всегда имеет положительную сторону. Теплоноситель теряет коэффициент текучести и расширения, что неизбежно сказывается на поведении всей системы. При этом стоит учитывать определенное давление, которое также воздействует неравномерно на различные узлы. Отследит человеку все перипетии поведения теплоносителя невозможно предсказать. Эту функцию выполняет специальный блок автоматической системы подпитки, который может работать круглые сутки.

В контурах с принудительной циркуляцией, теплоноситель движется с применением насосов. Подобные блоки обладают хорошей эффективностью, высоким КПД.

Элементы устройства

Система подпитки состоит из пяти взаимосвязанных частей.

Исполнительный механизм

Строение компонента зависит от способа управления. В ручном используют одну задвижку для изменения подачи воды. В автоматическом размещают несколько устройств контроля.

Наиболее классический вариант — два клапана (запорный и обратный) и редуктор. Их применяют как в механических, так и электронных системах.

Оснащение приборами контроля также зависит от вида отопления.

Исполнительное устройство необходимо настраивать. В нём задают уровень минимального давления с помощью вентиля, установленного в верхней части. Выбрав необходимый порог, положение фиксируют контргайкой. Правильной настройке способствует измеритель, встроенный в механизм.

Заметив нарушение работы отопления, мембрана отпускает пружину, которая толкает шток. Последний изменяет размер отверстия, впускающего воду в обвязку. Нормализация давления возвращает компонентам исходное положение.

Обратный клапан

Служит для разделения водопроводной и отопительной жидкостей. В противном случае возникает риск:

  • заражения бактериями;
  • распространения коррозии из обвязки в холодное или горячее водоснабжение;

Фото 2. Обратный клапан Watts Alimat ALMD 1/2 BP с манометром, необходим для разделения отопительной жидкости с водопроводной.

снижения коэффициента полезного действия котла из-за увеличения нагрузки и потери давления.

Внимание! Чем выше давление в трубах ХВС, тем больше шанс попадания теплоносителя в водопровод. На это также влияет нарушение положения или пропускной способности запорной арматуры

Обратный клапан помогает избежать подобных проблем. Его монтируют в заднюю часть исполнительного механизма. Некоторые системы подпитки включают дроссель. Он установлен в редуктор. Современные устройства поставляют с прерывателями, смонтированными перед клапаном.

Редуктор у котла

Редуктор служит для включения подпитки в обвязку. Его размещают у котла на обратной трубе. Благодаря низкому давлению теплоноситель легко входит в систему.

Если в проекте предусмотрена установка насоса циркуляции, то последний монтируют вторым.

В противном случае возможно возникновение неисправностей, приводящих к нарушению работы всего отопления.

Накопитель, ручной и автоматический насос

В течение эксплуатации водяной системы отопления наступает момент, когда давление превышает нормальную отметку. Это происходит при потере жидкости и заполнении пространства воздухом. Для возвращения нормальной работы используют насос, который восполняет недостаток за счёт холодного водоснабжения.

Некоторые устройства включает накопительный бак, в котором, на случай необходимости, хранится теплоноситель. Подобные механизмы позволяют исправить проблему с давлением во всей обвязке, включая ХВС.

Насосы делятся на два вида:

  1. Ручные требуют размещение выше бака расширения. Это называется гравитационным монтажом.
  2. Автоматические используют гидроаккумуляторы, подключаемые к мембране. Соединение держат под давлением.

Но также есть вертикальные устройства, не включающие накопителя. Их ставят в колодец с водой.

Фото 3. Автоматический насос Grundfos в отопительной системе подпитки с гидроаккумулятором, подключается к мембране.

Водяные фильтры

Необходимы для защиты устройства от загрязнений и примесей, поступающих с холодной водой. Используется два вида:

  1. Первые необходимы для удаления мусора. Их размещают в исполнительном механизме для предотвращения попадания частиц грязи в систему.
  2. Вторые проводят химическую чистку жидкости, разлагая твёрдые частицы солей.

Оба вида нужно периодически проверять на работоспособность и степень загрязнения.

Преимущества и недостатки

Каждый из видов ТП обладает своими достоинствами и недостатками. Плюсы ЦТП:

  • параметры теплоносителя – температура, давление, поддерживаются и контролируются автоматически;
  • пункт обслуживает большое число потребителей.

Недостатков у этого решения намного больше:

  • Каждый потребитель получает строго дозированное количество тепла. Однако равны эти доли только на уровне ЦТП. Из-за разной длины трубопровода жильцы зданий получают воду с разной температурой.
  • Чем длиннее трубопровод, тем больше потеря тепла. Из-за этого приходится повышать температуру на ЦТП, что приводит к росту расходов на отопление и горячую воду.
  • Во время ремонта без тепла остается большое количество жильцов.
  • Циркуляция горячей воды неравномерна. В домах, расположенных далеко от ЦТП, приходится долго сливать холодную воду, прежде чем получить нагретую. Счетчик учитывает весь этот объем как расход горячей.


ИТП в подвале дома экономит до 30% расходов на горячую воду

ИТП намного выгоднее:

  • Меньше потеря тепла при передаче теплоносителя. Установка ИТП в здании экономит от 15 до 30% расходов.
  • Все квартиры получают одинаковое количество тепла с учетом площади.
  • Из крана вода идет действительно горячая и сразу.
  • Поскольку теплоузел работает без высокой нагрузки, вероятность поломок ниже. Монтаж и ремонт оборудования занимает меньше времени.
  • При выходе из строя ТП страдает меньшее количество жильцов.

Недостатки индивидуального комплекса связаны только с его ограниченными возможностями. ТП обслуживаете 1 дом, порой даже его часть. Для модификации целого микрорайона потребуется немало денежных средств.

Преимущества и недостатки МТП определяются его назначением. Однако у такой системы есть свои плюсы:

  • Готовый модуль занимает минимум места. Даже если это ЦТП, его можно установить в подвале.
  • Монтаж крайне прост – его нужно лишь подключить к теплотрассе и электросети.

Принцип действия автоматического подпитывающего клапана

Принцип действия, равно как и процесс установки, у такого устройства предельно прост. Заранее необходимо настроить все рабочие параметры. Запрограммируйте предварительно будущие потери воды – как правило, дополнительно следует указать еще и минимальные показатели давления в сети. И если объем рабочей жидкости снизится, к примеру, на 10 процентов, то это активирует клапан, который, в свою очередь, запустит насос.

При помощи этого насоса холодная вода из подающего трубопровода перекачивается в отопительную магистраль в требуемых объемах. И как только потери жидкости будут восполнены, клапан сработает повторно и прекратит автоматическую подачу теплоносителя.

С установкой описываемого прибора вполне можно справиться в одиночку. Вначале на трубопроводе, подающем холодную воду, нужно установить манометр либо же любой другой электронный датчик контактного типа (при помощи такого датчика пользователь сможет регулировать напор одновременно в двух направленностях). Одну из групп необходимо настроить на минимальное давление в сети.

Именно в этом месте следует вмонтировать контактор или же промежуточное реле. И как только объем горячего теплоносителя в замкнутой магистрали снизится, этот контактор инициирует включение механизма, который запустит вытягивающее насосное оборудование. Есть и вторая группа – она необходимо для того, чтобы деактивировать все эти процессы тогда, когда потери жидкости будут восполнены. Исполнительным элементом в данном случае может выступать электрический клапан – своего рода вентиль, оборудованный электромотором.

Важное замечание! Если применяется подпитка системы отопления посредством автоматики, то она (автоматика) будет самостоятельно как контролировать рабочее давление, так и заниматься расчетами компенсационного объема жидкости. Подпитка по байпасной схеме – когда она может потребоваться?

Подпитка по байпасной схеме – когда она может потребоваться?

Так уж повелось, что практически все отопительные системы замкнутого типа способны нормально функционировать исключительно при высоком давлении рабочей жидкости. Хотя это – не единственный важный фактор, поскольку имеет место и температура теплоносителя.

Так, если температура повышается, то это приводит к температурному расширению отдельных технических узлов сети. А с целью компенсации этого расширения устанавливается специальный гидроаккумулятор (известный также как экспамзомат), который способен вбирать в себя излишки гидравлической энергии или, наоборот, отдавать ее в случае дефицита. Гидроаккумулятор подключается таким же образом, как сантехнический байпас.

Подпитка систем открытого тип: схемы, инструкции

Отличительной особенностью открытой отопительной магистрали является то, что в ней отсутствует высокое давление. В связи с этим своего рода датчиком уменьшения объема жидкости может послужить расширительный бак, пусть и несколько модернизированный. Этот бак следует установить в наивысшей точке системы.

Обратите внимание! Подпитка в таком случае будет осуществляться исключительно при уменьшении объема теплоносителя в баке. Чтобы выяснить, действительно ли уровень упал, нужно открыть контрольную трубу: при дефиците теплоносителя там будет отсутствовать напор

Зачастую выход данной трубы обустраивается на кухне или же в ванной комнате. И если при ревизии напора не будет, значит, в систему необходимо долить рабочую жидкость. Для этого служит другой элемент подпитывающей системы – узел, который соединяет отопительную сеть с водопроводом. С конструктивной точки зрения данный узел будет включать в себя такие элементы.

  • Шаровый кран, закрывающий/открывающий поток воды в сеть.
  • Обратный клапан – он нужен в целях предотвращения обратной подачи жидкости из сети в водопровод. Подобное может произойти, к примеру, при отсутствии воды в централизованном трубопроводе водоснабжения.
  • Фильтр. Как известно, качество водопроводной воды не всегда соответствует требованиям, поэтому ее нужно дополнительно очищать от разного рода мусора. Если этого не сделать, то на внутренних поверхностях металлических элементов образуется слой накипи.

Именно по такой схеме выполняется подпитка системы отопления открытого типа. Но стоит помнить, что нужно заранее установить воздухоотводчик, с помощью которого будут удаляться излишки воздуха. Добавим также, что для грамотного восполнения объема воды нужен ее минимальный температурный показатель.

Обратите внимание! Более простая схема подпитки может состоять из обыкновенного накопительного бака, хотя уровень воды в таком случае необходимо мониторить визуально

Лучшие ответы

Константин Сухоруков:

Только инженер теплотехник не сказал, что будет с теплообменником котла от воздействия тосола. Если хотите использовать незамерзайку, то используйте жидкости на основе пропиленгликоля. А закачать можно без использования водяного насоса, используя обычный, автомобильный и закрываемую ёмкость с двумя выводами-штуцерами.

лариса:

насосом и шлангом

Александр Бакушев:

открой аварийник, и заливай, пока с него не побежит!

Андрей:

Зкачивать обычным способом небольшая ёмкость а в неё дешёвенький погружной насос, через шланг к подпиточному крану, контролировать давление по штатному манометру, спускать воздух, прокачивать и подкачивать. Предварительно опресовать систему сетевой водой, проверить в работе при перепаде температур. Испарения тосолов и антифризов внутри жилого помещения, это прощай здоровье и зрение. из этих соображений заливают водным раствором питьевого спирта (водкой) Тем более если система новая и объём её не очень большой, получите запас стратегического продукта.

Белый Олег:

В канистре сделайте два штуцера, налейте незамерзайку, один шланг — к котлу, в другой компрессором от холодильника накачиваете воздух. Компрессор от холодильника давит до 8 бар — вам точно хватит. Производительность только низкая. Но никакие электропроводящие жидкости им перекачивать нельзя — там обмотки ничем не защищены…

Денисочка:

Откуда возникла необходимость в гликолевом теплоносителе? Теплоотдача при его использовании снижается и затрудняется обслуживание котла, особенно если котёл двухконтурный с одним теплообменником. Для практически любой системы отопления лучший теплоноситель — вода.

Источники тепла и системы транспорта тепловой энергии[ | ]

Источником тепла для ТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные

магистральные теплосети, соединяющие ТП с теплогенерирующими предприятиями, ивторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называетсятепловым вводом .

Магистральные тепловые сети, как правило, имеют большую протяжённость (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а в конечном счёте и потребителей, теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода. При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях вода (в том числе водопроводная, питьевая) непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.

Вторичные тепловые сети имеют сравнительно небольшую протяжённость (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или двумя кварталами. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к усиленной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.

Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети.

Особенности монтажа и проверка

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя

Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей

  • Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
  • Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

  • Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
  • Юстировка датчиков температуры и давления;
  • Определение потерь давления во время прохождения теплоносителя через сопло;
  • Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Балансировка системы


Балансировочные клапаны настраиваются после установки оборудования и пуска теплоносителя

Расчеты любой гидравлической схемы очень сложны. При монтаже проявляются особенности и отклонения, которые при вычислениях учесть невозможно: засоры, окалина, сужения. На практике гидравлику увязывают на этапе проектирования, а затем производят наладку с помощью балансировочных клапанов. Это устройство – регулируемая шайба. С ее помощью меняют пропускную способность клапана, то есть гидравлическое сопротивление. Таким образом связывают работу всех контуров.

Балансировочные клапаны ставят на все узлы и системы ТП: теплообменник, насосы, контуры водоснабжения, вентиляции, отопления. Дополнительные устройства требуются для согласования работы контуров и компенсации работы насосов.

Список материалов

Подпитка

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

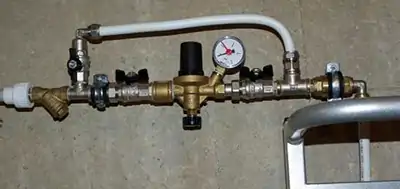

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Узлы подпитки на разных видах систем отопления

Открытая система

  • расширительный бачок;
  • котел (его выбор зависит от мощности и вида топлива);
  • радиаторы;
  • трубы для прокладки цельного трубопровода;
  • запорная арматура из нержавеющей стали.

Из-за естественной циркуляции теплоносителя трубы в открытой системе прогреваются медленно, зато вода в них не закипает, значит, не вредит стенкам трубопровода. Если в зимний период отоплением не пользуются, то с него требуется слить воду.

  • Котел располагают на нижнем трубопроводе.
  • Расширительный бак устанавливается над котлом в верхней части схемы. Зимой его обязательно утепляют.
  • Трубы соединяют между собой, но этих соединений, также как и поворотов трубопроводов, в открытой системе должно быть немного.
  • Кран и фильтрующее устройство устанавливаются в тех схемах, где заполнение теплоносителя в систему происходит вручную.

Закрытая система

  • Расширительного бака, регулирующего уровень воды, поддерживая ее в установленных пределах. При помощи него контролируется расход теплоносителя. Корпус бака выполнен из прочного металла, который состоит из двух частей, они отделены друг от друга резиновой диафрагмой. При нагревании и расширении жидкость перетекает в расширительный резервуар за мембрану, а после остывания жидкости газы, выделившиеся при этом и скопившиеся за мембраной, выталкивают жидкость из бака наружу.
  • Редукционного клапана с фильтрами. Его конструкция отличается от аналога в открытой системе тем, что она оснащена манометрами, отслеживающими уровень давления. Чтобы правильно подобрать этот прибор, стоит заранее рассчитать нагрузки системы. В клапане предусмотрена специальная мембрана, на которую действует давление, создаваемое насосом. В его конструкции установлена пружина, которая после натяжения создает определенное давление, необходимое для вытеснения жидкости. Благодаря такому устройству закрытая система работает быстро и безопасно.
  • Фильтра. Он убережет систему от попадания в нее мусора и образования накипи на стенках трубопровода.
  • Обратного клапана. Он устанавливается прямо за редукционным клапаном, препятствует попаданию в трубопровод грязной воды. Его можно использовать отдельно или встроить в клапан подпитки.
  • Прерывателя потока. Его монтируют перед редукционным клапаном, конструктивно он представляет собой сливную трубу, на концах которой расположены обратные клапаны.

В любой системе требуется поддерживать постоянный объем жидкого теплоносителя, чтобы не допустить аварийной ситуации.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить. Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.
