Особенности и принцип работы саморегулирующего кабеля

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Какие характеристики важны для выбора тёплого кабеля

Перед тем, как выбрать греющий провод, необходимо обратить внимание на следующие факторы:

  • на диаметр магистрали и протяженность участка, нуждающегося в обогреве;
  • на минимальную температуру грунта на глубине залегания водопроводной магистрали.

Для правильного расчёта мощности кабеля изучите видеоматериалы:

При подборе кабеля учитывается тип наружной изоляции и температурный класс продукции. Например, для обогрева канализационных стоков используется провод с изолятором из полиолефина. При обустройстве внешней защиты водопроводных труб используется шнур с покрытием из материалов на основе фторполимера (устойчивого к воздействию ультрафиолетового излучения).

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеляПлюсыМинусы
ОдножильныйКонструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С.Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
ДвухжильныйИмеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С.Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
ЗональныйЕсть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно.Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Особенности конструкции саморегулирующего кабеля

Саморегулирующий кабель отличается от других нагревательных проводников, не только принципом работы, но и своей особенностью конструкции. Состоит он из определенных элементов, таких как:

  1. Двух металлических жил. В их задачу входит обеспечить провод электроэнергией.
  2. Саморегулирующей матрицы. В функции этого элемента входит выполнять регулировку и нагрев температуры. Располагается матрица параллельно между двумя проводниками, где подключившись к ним, она получает необходимую электроэнергию.
  3. Изоляционного слоя. В его функции входит не допустить утечку тепла.
  4. Экранирующей оплетки. Данный элемент выполнен из металла, который защищает устройство от электромагнитных воздействий
  5. Внешней оболочке. Это покрытие предназначено для защиты всей конструкции кабеля от технических повреждений.

За счет такой конструкции саморегулирующий провод имеет хорошую устойчивость к разным повреждениям, что в свою очередь обеспечивает долгий эксплуатационный срок.

Но особенностью данной конструкции все — же является матрица. Это обусловлено тем, что каждый ее участок, может выполнять отдельные функции. То есть она прогревает провод не по всей длине, а только необходимых областях. Таким  образом, один участок провода может быть холоднее другого или наоборот горячее.

Также стоит отметить, что саморегулирующий провод может иметь произвольную длину. Поэтому при его покупке не нужно проводить предварительные расчеты. Если кабель окажется длиннее, его можно будет (без опаски за работоспособность) самостоятельно укоротить. Такая особенность заключается в том, что у кабеля каждый сантиметр задействован в работе, поэтому даже при его поломке он будет продолжать выполнять свои функции.

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

  • Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
  • Трубопровод обязательно нужно делать теплоизолированным.
  • В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
  • Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
  • Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

  • соединительные гильзы;
  • плоскогубцы;
  • рулетка;
  • кримпер;
  • строительный фен;
  • монтажные нож и скотч;
  • кусачки;
  • термоусадочные трубки.

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Виды штукатурных смесей

Следует отметить, что штукатурные смеси для механического нанесения на поверхность, бывают двух видов: гипсовые и на цементной основе.

Смеси на цементной основе применяют как для внутренней отделки помещений, так и для штукатурки фасадов.

Смесь на цементной основе.

Смеси на гипсовой основе пригодны только для работ внутри помещения. Но данный вид штукатурки имеет своё преимущество – её можно шлифовать, вследствие чего обои можно клеить прямо на стену, без предварительного шпаклевания. Также к плюсам гипсовой штукатурки можно отнести время ее высыхания, которое в 4 раза меньше времени высыхания цементной штукатурки.

Оштукатуривание гипсовой смесью.

Но штукатурка, выполненная из цементно-песчаного раствора, значительно прочнее своего гипсового аналога.

Механическое нанесение цементно-песчаного раствора.

Обкуривание

При таком методе копчения продукты обкуриваются дымом комнатной температуры. Длится процесс от суток (если речь идет о мелкой рыбке-тюльке) и до недели (если коптится медвежий или кабаний окорок). А чтобы сырье не испортилось за это время, предварительно его вымачивают в крепком рассоле. В результате получается продукт, структура которого не отличается от исходного, без жировой миграции внутри кусков.

Главное достоинство данного способа копчения – «лежкость» результата. То есть копченый таким образом продукт может испортится только если усохнет до состояния «не разжевать». А в погребе, который правильно обустроен, «окуренные» свиной окорок или грудинка могут хранится 3-4 года, не теряя своих вкусовых качеств.

При окуривании способом нейтрализации ПАУ является их осаждение в дымоводе естественным путем. Тогда закисление обрабатываемых продуктов возможно лишь в исключительных случаях. Допустим, если копчение происходило в большую жару или на очень плохом топливе.

Старое правило гласит: копчение способом окуривания нельзя прерывать. Временное остывание сырьевой загрузки и новый запуск очага после приведут к увеличению концентрации ПАУ в готовых копченостях. То же самое произойдет, если поменять режим топливного тления.

Для устройства коптильни-окуривателя нужен ровный склон с нужным градусом уклона, тогда используемый дымогенератор станет работать на хорошей тяге.

Подключение греющего кабеля к сети и управление температурой

На рынке чаще всего можно встретить модификации кабельных нагревателей в комплекте терморегуляторами, при этом длина кабеля, который подключен к нагревательным элементам через специальные герметичные муфты, не превышает 3 – 5 метров.

При обогреве трубопроводов терморегулятор устанавливают в удобном защищенном от вредных факторов окружающей среды месте как можно дальше (жилой дом), при этом возникает необходимость в герметичном соединении короткого кабеля с длинным проводом, идущим от дома. Для этого используют бытовой фен, специальные муфты и зажимы, монтажные работы проводят следующим образом:

  1. Обрезают проводники соединяемых кабелей на разном расстоянии (лесенкой) и освобождает от изоляции на длину 10 мм.
  2. Одевают на каждый проводник термоусадочные муфты, сверху на кабеле размещают общую муфту большого диаметра.
  3. Вставляют концы проводов в гильзы и зажимают с одной стороны плоскогубцами, после ввода вторых концов гильзу обжимают и с другой стороны.
  4. Натягивают на провода внутренние муфты малого диаметра и обогревают их феном, после сжатия одевает на место соединения наружную муфту и также греют ее феном.
  5. В саморегулирующихся кабелях необходимо герметизировать два конечных провода, для этого их обрезают лесенкой, одевают наверх специальную термоусадочную муфту с закрытым торцевым концом и нагревают ее феном.

Для управления температурой нагрева используется термостатический регулятор, который размещают в удобном месте недалеко от электрического щитка, для повышения безопасности в его цепь устанавливают автоматические отключающие устройства УЗО, размыкающие цепь при возникновении в линии короткого замыкания.

Рис. 19 Терморегуляторы, к которым подсоединен нагревательный кабель

Терморегуляторы и датчики для греющего кабеля

Терморегуляторы позволяют в несколько раз сократить расходы на электроэнергию при использовании кабельных подогревателей, с их помощью можно настроить пределы температур включения и отключения в зависимости от сфер применения.

Выпускаемые терморегуляторы в зависимости от их назначения делят на несколько групп:

  • для теплых полов,
  • борьбы с обледенением на крышах,
  • для обогрева водопровода и канализации,
  • поддержания тепла в трубопроводах с горячей водой.

Основное отличие всех видов терморегуляторов – температурные пороги срабатывания, при использовании в скважинах температуру включения устанавливают в пределах +2 – +3 градуса, отключения – +10 С, для экономии электроэнергии пороговые значения можно понижать. В наружные системы для борьбы с обледенением крыш устанавливают термодатчики с порогами срабатывания от -15 до +5 С.

Выпускаемые промышленностью термические датчики с двумя проводами и трубкой на конце отличаются принципом действия, наиболее популярны резистивные и полупроводниковые виды. Принцип работы первых основан на изменении электрического сопротивления резистора в зависимости от температуры, в полупроводниковых устройствах при изменении температурного режима меняются характеристики p-n-перехода.

В обоих случаях проходящий через резистор или полупроводник электрический ток меняет свое значение от температуры, а электрический сигнал от датчика управляет работой электронной схемы, подающей питание на нагревательный кабель.

Рис. 20 Способы теплоизоляции

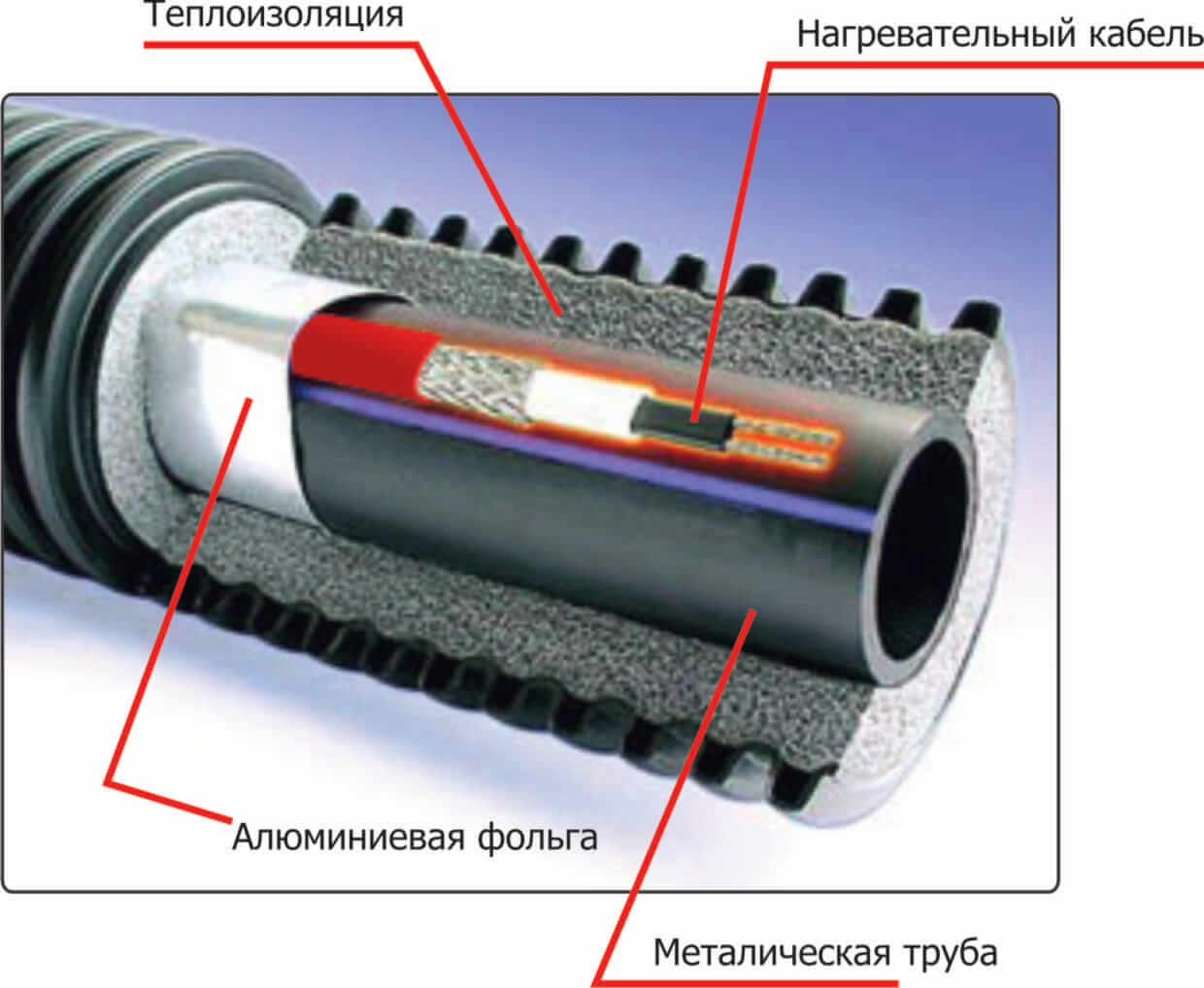

Теплоизоляция греющих кабелей

При укладке снаружи обязательно используют тепловую изоляцию – она предотвращает уход тепла от кабеля в окружающую среду, повышая тем самым эффективность обогрева. При погружении в землю используют жесткие виды водостойких изоляционных скорлуп из пенопласта, пеноплекса или пенополиуретана.

При наружной прокладке трубопроводов на их изоляцию не оказывается давление землей, можно смонтировать канализационный вход в дом с подогревом, используя мягкие материалы – вспененный полиэтилен, все виды минеральных ват, стекловату. Также следует учитывать, что толщина защитной оболочки утеплителя при наружной прокладке должна быть больше подземного варианта.

Conversion calculator

Основные этапы укладки греющего кабеля

В частных домах и на производстве монтаж обогрева осуществляют на этапе утепления труб канализации. Нужно надежно загерметизировать стыки, чтобы избежать просачивания влаги. Кабель можно прокладывать по наружной стороне трубопровода (под теплоизоляцией) или внутри него.

Внутренний монтаж

Такой способ обогрева системы канализации имеет гораздо больше недостатков:

  • Увеличивается риск засора;
  • Греющий кабель постоянно подвергается агрессивной среде стоков (соответственно нужно раскошеливаться на покупку с более устойчивой внешней оболочкой);
  • Применять такой способ на протяженных коммуникациях крайне сложно;
  • Необходимо наличие дополнительного тройника.

Однако способ прокладки внутри трубы иногда может стать единственно возможным решением. Достоинства:

  • Можно обогревать трубы с низкой теплопроводностью или старые системы со значительными отложениями на стенках;
  • Удобно обогревать частично в местах прохода канализации через фундамент;
  • Удобно обогревать водопровод и водостоки без теплоизоляции.

Основные этапы монтажа:

  1. Для того чтобы внедрить кабель в канализацию устанавливают специальную муфту-ниппель.
  2. Если нет тройника или отверстия для ревизии, можно вырезать небольшой участок, а потом смонтировать переходник нужного диаметра.
  3. Ввести на нужную глубину кабель.
  4. Канализационную трубу необходимо загерметизировать. Нужно завинтить гайку с ниппелем и проверить герметичность.
  5. Подключить кабель к электросети. Для этого заблаговременно необходимо предусмотреть штепсельную розетку поблизости или автоматический выключатель.

Рисунок 7. Основные этапы монтажа обогревательного саморегулирующего кабеля внутри трубы

Наружный монтаж

При наружном монтаже греющего кабеля есть два способа — это укладка «волной» («спиралью») или вдоль трубы. Независимо от способа он укладывается по всей длине. Более высокая концентрация укладки должна соответствовать местам с повышенной вероятностью замерзания. Далее он выводится в теплое место, а только потом производится электрическое подключение.

Укладка спиралью

Это самый универсальный и, наверное, наиболее эффективный способ. Конечно для этого необходимо затратить время и в запасе иметь соответствующий опыт. Но такой способ допускает, обогрев канализации с возможностью в дальнейшем ее модифицировать с небольшими затратами.

  1. При небольших протяженностях кабель укладывается спиралью наматываясь вокруг трубы. (расчетная длинна распределяется по всему трубопроводу).

  1. Для больших протяженностей. Делим трассу на количество секций кратное двум (примерно).
  2. С запасом по длине крепим предварительно кабельное изделие.
  3. Полученные петли обматываем вокруг трубы в противоположном направлении одна от одной.
  4. Намотку витком ведем с шагом 30-50 см.

К трубе его крепится клейкой или алюминиевой лентой с шагом 0,5-1м или вдоль кабеля по всей длине. Алюминиевая лента заделывается для обеспечения полной герметизации кабеля.

Укладка вдоль трубы

Это более простой способ монтажа, но по эффективности обогрева немного хуже. Принцип такой укладки можно увидеть на рисунке снизу. С одним (слева) и с двумя (справа) греющими элементами. Крепление кабельного изделия к трубе через через 0,5-1м или по всей длине аналогично предыдущему способу.

При прокладке системы канализационных труб в земле необходимо то же утепление и дополнительный обогрев. Кроме этого рекомендуется использовать внешнюю защитную оболочку. Нагревательный саморегулирующий кабель рекомендуется не наклеивать полосой фольги, а полностью обматывать ее вокруг трубы, как показано на рисунке ниже.

Рисунок 11. Монтаж саморегулирующего кабеля с полной обмоткой

Пример 1. Обогрев труб

Закрепление проводника снаружи

Одна из сфер, в которой традиционно применяют греющие кабели — это обогрев канализационных и водопроводных труб. Установка таких изделий позволяет защитить содержимое трубы от замерзания даже в самые сильные морозы, так что ледяные пробки не образуются и риск порыва будет минимальным.

Пример использования нагревательных проводов для защиты открытых трубопроводов от обледенения и промерзания

Монтаж нагревательного кабеля может быть выполнен как снаружи трубы, так и внутри трубного просвета. Первый способ более простой и более распространенный, так что начну описание я именно с него:

ИллюстрацияЭтап установки наружного обогрева
Зачистка жил.

Конец кабеля, который мы будем подключать к проводу питания, очищаем от изоляции и оплетки, обнажая токопроводящие жилы.

Соединение.

Используя скрутки или концевики, соединяем жилы провода для подключения к сети с жилами греющего кабеля, соблюдая полярность.

Изоляция соединения.

Все места соединения проводов изолируем с помощью термоусадочных трубок. После завершения монтажа общую муфту надвигаем на место стыка и прогреваем строительным феном, тщательно изолируя контакты и защищая их от влаги.

Подготовка поверхности трубы.

Металлические трубы очищаем от пыли и ржавчины.

Пластиковые трубы желательно обернуть фольгой для лучшей теплопроводности.

Установка кабеля.

Наклеиваем кабель на фольгированную поверхность, фиксируя его сверху скотчем с алюминиевым покрытием.

Фиксация стяжками.

Для повышения надежности закрепляем кабель пластиковыми стяжками. Стараемся не повредить при этом изоляцию проводника.

Теплоизоляционный кожух.

Для повышения эффективности кабельного обогрева надеваем на трубу с установленным проводником теплоизоляционный кожух из пенопласта, пенополиуретана или аналогичного материала. Фиксируем утеплитель металлизированным скотчем.

Установка на трубу большого диаметра.

При теплоизоляции канализационных труб используется спиральная схема прокладки кабеля. Это позволяет максимально эффективно обогревать трубу по окружности и предотвращает образование ледяных пробок.

Наклеивание отражающего слоя.

Каждый виток проклеиваем фольгированным скотчем для более эффективной теплопередачи.

Обогрев запорной арматуры.

Чтобы при необходимости мы могли разобрать систему для замены крана, прочистки трубы и т.д., кабель напротив запорных элементов закрепляется в виде петли. Длина петли подбирается таким образом, чтобы мы могли обернуть ею трубу и зафиксировать проводник.

Более подробно ознакомиться с методикой закрепления греющих проводов на трубах вам поможет видео, приведенное в этой статье, а также фото- и видеоматериалы из других статей раздела.

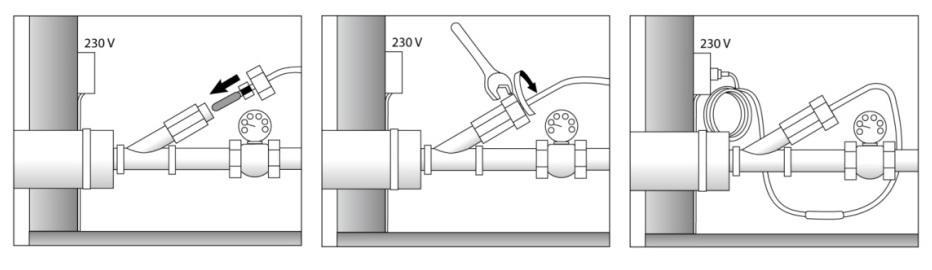

Заведение греющего элемента внутрь трубы

Прокладка кабеля в трубе также возможна. Более того, в ряде случаев — например, когда есть риск хищения или когда нужно обогреть уже проложенный контур — это единственное разумное решение.

Устройство узла для внутреннего подключения проводника

Технология закладки нагревательных элементов в трубы диаметром от 20 мм и более показана в таблице.

ИллюстрацияЭтап монтажа кабеля в просвет трубы
Сборка проходки.

Для установки кабеля внутрь трубы сначала монтируем так называемую «проходку» — комплект из фитингов, обеспечивающий герметичное заведение проводника в трубный просвет.

Для герметизации проводника в проходке устанавливается сальник с шайбой, который фиксируется прижимной гайкой.

Надевание герметизирующего узла.

На греющий кабель с концевиком надеваем:

  • прижимную гайку;
  • шайбу;
  • сальник;
  • еще одну шайбу.

Сложнее всего именно с сальником, потому что диаметр отверстия в нем меньше диаметра кабеля и тем более — меньше диаметра концевой защитной муфты. При надевании стараемся не повредить деталь, потому что это приведет к утрате герметичности.

Пропуск через проходной фитинг.

Нагревательный кабель заводим в проходку и протягиваем по всей длине, до тех пор, пока сальниковый узел не сместится к точке соединения греющего кабеля с кабелем питания.

Заведение в трубу.

Проходной фитинг устанавливается на входе в нужную трубу и фиксируется накидными гайками. После этого мы продвигаем кабель внутрь трубного просвета, пока он полностью не переместится туда, куда нужно.

Фиксация сальника.

Сальниковый узел закрепляем на проходке прижимной гайкой. Гайку нужно закрутить плотно, но при этом не перетянуть. Так сальник прижмется к кабелю, но не повредит изоляцию.

В результате узел, через который провод для обогрева заводится в трубопровод, должен выглядеть примерно так, как на этом фото

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
