Подключение электрокотла к системе отопления — монтаж и схема

Электрокотел для отопления: как установить в частном доме

Установка электрокотла для отопления частного дома: правила

После того, как вы определились с выбором устройства для нагрева воды в вашей отопительной системе, следует установить котел. Но стоит понимать, что от качества установки, зависит дальнейшая работа электрокотла.

Содержание

Тип установки электрокотла:

  • Настенный;
  • Напольный.

Для того чтобы произвести монтаж нагревательного электрического устройства, необходим специальный инструмент, который включает в себя перфоратор, дюбеля и молоток.

Но перед установкой производится разметка. Если устройство адаптировано к настенному монтажу, то разметка осуществляется при помощи маркера и уровня.

Производя разметку на стене, обязательно убедитесь в том, что она способна выдержать вес устройства. После этого, на стене маркером отмечаются точки для сверления отверстий.

Далее, используя перфоратор с буром определенного диаметра, просверливаются отверстия, в которые после при помощи молотка, забиваются пластиковые дюбеля. Затем, используя саморезы, к стене монтируется крепежная конструкция самого котла.

Если котел напольного типа, то в данном случае, к полу крепится специальная конструкция, на которую устанавливается устройство.

После произведения монтажных работ, уровнем необходимо проверить качество работы. Если крепежный элемент установлен правильно, то можно производить установку электрического котла.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится

Водяное отопление с электрическим котлом

Системы водяного отопления частных домов сооружаются по закрытой схеме и реализуют свою работу на принципе принудительной циркуляции теплоносителя. Сооружение комплекса с естественной циркуляцией нецелесообразно – из-за низкой скорости теплоносителя в системе потребление топлива не отличается рациональностью – это станет причиной увеличения платежей за электроэнергию.

Базовыми элементами систем электрического автономного водяного отопления являются котлы следующих типов:

  1. ТЭНовые;
  2. Электродные;
  3. Индукционные.

ТЭНовые модели являются наиболее распространенной версией оборудования – это обусловлено простотой конструкции и надежностью в работе. Нагревательным элементом котла служит трубчатый электрический нагреватель – конструкция его состоит из проводника, изолированного в диэлектрике с высокой теплопроводностью – оба элемента помещены в наружный металлический или керамический кожух. ТЭН (или группа ТЭНов) размещаются в баке с патрубками, через который циркулирует теплоноситель. Регулирование мощности оборудования происходит по ступеням или плавно.

ТЭНовые устройства имеют довольно высокий КПД, но уступают по этому показателю своим собратьям (электродным и индукционным агрегатам). Снижение КПД обусловлено необходимостью преодоления термического сопротивления диэлектрика и оболочки ТЭНа.

Электродные котлы реализуют свою работу за счет использования свойств токопроводимости воды – в качестве теплоносителя могут работать только с ней, причем вода должна иметь определенные параметры по химсоставу и проводимости. При пропускании тока от электрода к корпусу вода за счет сопротивления вода нагревается и при циркуляции передает тепло отопительным приборам.

Электродные электрические котлы обладают высоким КПД (до 98%), расход электроэнергии в среднем на 15 – 20% ниже, чем у ТЭНовых аналогов. Но вместе с этим оборудование электродного типа обладает и недостатками:

  1. Котлы работают только с водой определенных параметров;
  2. Мощность агрегата нестабильна и в значительной мере зависит от проводимости воды;
  3. Практически отсутствует качественное регулирование производительности;
  4. Быстрый износ рабочих элементов – электрода и корпуса;
  5. Необходимость сооружения качественного заземляющего контура.

Индукционные электрические котлы реализуют свою работу на принципе использования свойств электромагнитной индукции. Базовыми элементами конструкции изделия являются первичная и вторичная обмотки. Вторичной обмоткой (замкнутой) является трубчатый элемент – по нему циркулирует теплоноситель, по наружной первичной обмотке пропускается ток и возникает электромагнитное поле, под действием которого нагревается трубчатый элемент и передает тепло воде (теплоносителю).

Индукционное оборудование имеет самый высокий КПД среди электрокотлов – значение его близко к 99%. Экономия электроэнергии по сравнению с электродными и ТЭНовыми агрегатами может достигать 30 – 40%. Весомыми достоинствами оборудования также являются следующие критерии:

  1. Универсальность по типу теплоносителя;
  2. Возможность точного регулирования мощности;
  3. Отсутствие отложений за счет микровибрации;
  4. Безопасность, высокая скорость нагрева.

Вместе с этим оборудование имеет очень высокую стоимость, обладает значительной массой – это несколько осложняет его монтаж.

Основными преимуществами организации автономного водяного котла на базе электрического котла являются:

  1. Нет необходимости строительства системы дымоудаления;
  2. Не требуется отдельное помещение для размещения котлов;
  3. При эксплуатации оборудования не образуются отходы;
  4. Доступная стоимость котлов;
  5. Не требуется наличия хранилища для топлива;
  6. Имеется возможность снижения платежей за электроэнергию за счет интеграции в схему теплоаккумулятора (при двухставочном или трехставочном тарифе).

Главный недостаток любой конфигурации электрического отопления – высокая стоимость энергоносителя. Кроме того, зачастую не имеется возможности предоставления лимита свободной мощности (электроснабжающей организацией) и требуется сооружение качественной проводки определенных параметров.

Экономное отопление электричеством: за и против

Виды электрических котлов

Порядок установки твердотопливного котла в частном доме.

Для справки: на стадии проектирования можно рассчитать объем аккумулирующей емкости, учитывая мощность прибора. Не забываем и о заземлении.
Без расширительного бака невозможно оборудовать подключение теплого пола.
Но есть большие минусы в данной схеме. Завершающий этап На следующем этапе уже можно заполнить систему отопления водой под более высоким давлением и проверить на наличие протечек.
Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Наличие определенной температуры. Схема с буферной ёмкостью Схема системы отопления с буферной ёмкостью Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Первое сделайте под потолком, а второе — в нижней зоне, поближе к ТТ-котлу.
Когда дело касается непосредственно установки агрегата и его подключения ко всем элементам всего отопительного комплекса, возникает масса вопросов. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. Инсталляция отопительного агрегата и дымохода.

Метод первичных и вторичных колец Как подключить два котла в одну систему, используя минимальное количество электроники? Для начала следует устроить твердое основание из негорючего материала под днище на 20 см шире подошвы агрегата, лучше всего залить бетонную основу. Чтобы иметь возможность очищать канал от сажи, по его длине можно сделать небольшие, легкодоступные люки.

Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций. Со стороны топочного отверстия, топки, до противоположенной стены расстояние не менее 1,3м. Размеры и фракция. Далее рабочая система отопления подлежит регистрации органами МЧС, отвечающих за печное отопление и безопасность объектов, отапливаемых твердыми видами топлива.

Тяжелое оборудование стоит прямо на бетонном полу Примечание. Устранить опасность этого фактора можно при помощи трёхходового клапана. Когда дело касается непосредственно установки агрегата и его подключения ко всем элементам всего отопительного комплекса, возникает масса вопросов. Элементы обвязки, обеспечивающие безопасность отопительной системы Обвязка с аварийным контуром Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется.
Схемы котельных с теплоаккумулятором

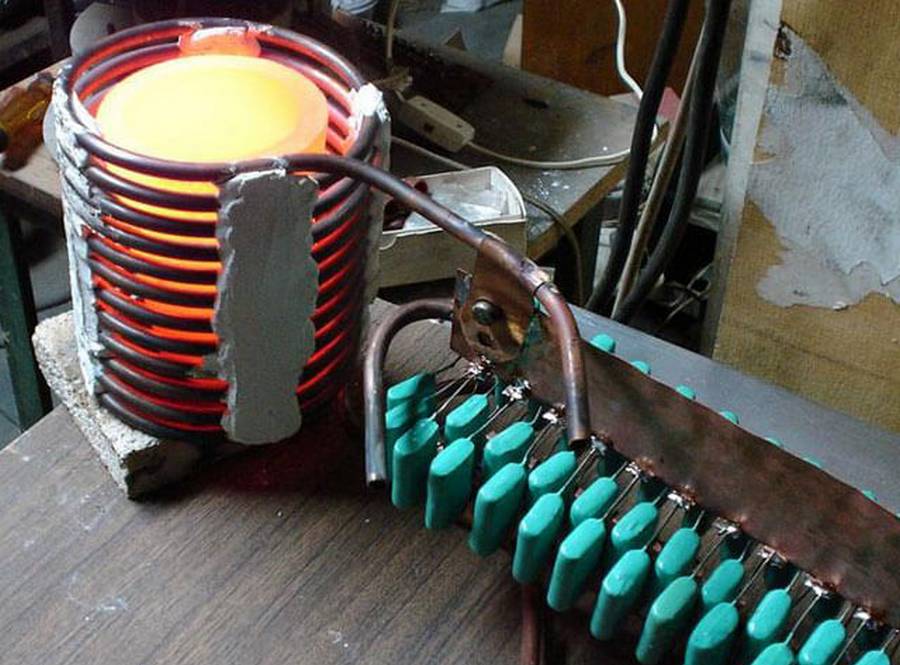

Инструкция по сборке самодельного индукционного котла

Стоит отметить, что нередко инструкция, как сделать электрокотел индукционного типа, настолько сложна и содержит такие трудоемкие чертежи, что самостоятельная сборка оборудования выглядит довольно сомнительной. Однако мы нашли нестандартное решение.

Перед тем как самому сделать электрокотел для отопления, нужно будет приобрести индукционную печь мощностью 2,4 кВт и 3 метра профилированных труб Ø25×50 мм со стенками, толщиной в 2,5 мм.

Если рассмотреть, как будет работать эта конструкция, то сначала собираем плоскую емкость из профиля — по ней будет двигаться жидкость. А затем к трубе фиксируем индукционную печку и подключаем ее к сети. Все вместе будет выглядеть примерно как кастрюлька на печке.

Нарезку трубы нужно выполнить максимально точно. Понадобится несколько кусков по 400 мм, тщательно зачищенных от заусенцев на торцах.

Поскольку жидкость внутри такого котла будет двигаться змейкой, то желательно взять четное количество кусков трубы, чтобы входное и выходное отверстие располагались с одной стороны — так их удобнее подключать к отопительному контуру.

Далее нужно прорезать стыковочные отверстия, расположив их строго напротив друг другу. Для удобства можно сначала высверлить по краям 2 дырки сверлом Ø10 мм, и с помощью болгарки прорезать между ними щель.

Поскольку профильные трубы не идеально ровные, их нужно сначала состыковать тупыми краями с острыми и пронумеровать, чтобы потом не перепутать.

На следующем этапе стыки между трубами нужно проварить. Укладываем конструкцию на ровную поверхность, стягиваем струбциной и свариваем. Сначала делаем точечную сварку, чтобы конструкцию не повело, а затем выполняем капитальные швы.

Теперь нужно закрыть торцевую часть нашей емкости. Используем для этого стальную полосу, вырезанную из профилированных труб. Сварку выполняем аналогичным методом – сначала точечно, а затем капитально.

С противоположной стороны также привариваем полосу, не забывая об установке входного и обратного патрубков на крайних трубах. Чтобы обеспечить максимальную площадь контакта емкости с печкой, все швы нужно тщательно зачистить.

Чтобы наш котел можно было повесить на стенку, на его задней части нужно приварить 2 уголка, в которые будет помещена индукционная печка, а также петли для навешивания.

Последний этап работы — покраска. Можно использовать термостойкую краску. На этом сборочные работы завершены. Можно вешать котел и подключать его к отоплению и электросети.

При покупке индукционной печи обратите внимание, чтобы она была рассчитана на беспрерывную работу. В противном случае потребуется перезапуск системы через каждые 2 часа

Каждая из перечисленных моделей является полностью функциональной и надежной. Выбор в пользу какой-либо из них каждый сделает самостоятельно. Главное, внимательно отнестись к работе и в случае затруднений проконсультироваться со знающими людьми.

На чем можно сэкономить?

Электрическое отопление на сегодняшний день достаточно дорогостоящее. Если у вас часто выключают свет, тогда вам необходимо подключить генератор к дому. Сейчас мы представим вам основные советы, которые помогут снизить ваши затраты:

  1. Для экономии необходимо приобрести двухтарифный счетчик. С его помощью электричество можно включать только в ночное время. Если вы поступите так, тогда в квитанции коммунальных услуг увидите значительно меньшую сумму.
  2. Необходимо использовать специальные приборы для включения отопления в определенное время. Таким образом, ваш котел будет работать не всегда. В этом случае ваш агрегат будет работать только по мере необходимости.
  3. Радиаторы будут нагреваться больше, если котел будет размещен в нижней точке помещения.
  4. К системе вы можете подключить систему теплый пол. С его помощью обогрев помещения будет наиболее выгодный.

Благодаря этим этапам вы сможете значительно снизить цены на отопление. Если вы желаете, чтобы ваше оборудование прослужило больше времени, тогда необходимо регулярно проводить его осмотр.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

  • Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
  • Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
  • На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
  • Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
  • После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Туалетный столик с зеркалом — фото

Варианты управления с ручным пуском/автоматикой

Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.

Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

  • Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
  • На случай длительных отъездов из дома в отопительный сезон.
  • При ненадежности газового котла.

В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

Виды автономного электрического отопления

Электрическое отопление жилых помещений можно разделить на два основных вида: прямой обогрев при помощи электроэнергии и водяное отопление, при котором теплоноситель нагревается посредством электричества, а затем доставляется по системе в радиаторы.

Прямой обогрев посредством электроэнергии

Под прямым обогревом подразумевается электроотопление без использования теплоносителя. В этом случае электроэнергия преобразуется в тепловую, за счет которой и нагревается помещение. Существует несколько видов электрического отопления прямого типа:

  • Конвекторное отопление основано на принципе естественного воздухообмена, согласно которому холодный воздух опускается вниз, а теплые воздушные массы поднимаются вверх. Бесшумно работающие приборы в постоянном режиме нагревают охлажденный воздух, создавая тем самым комфортную температуру. Конвекторы могут работать без участия человека, они безопасны и не требуют контроля. Автоматическую работу обеспечивают терморегуляторы, поддерживающие в помещении заданную температуру. С помощью конвекторов можно создать единую автономную систему, дополнив ее централизованным управлением.
  • Инфракрасное электрическое отопление в квартире нагревает не воздух, а предметы и людей, находящихся в помещении. На работу инфракрасных радиаторов не влияют сквозняки и открытые окна, они не сушат воздух и не сжигают содержащийся в нем кислород. Для автономного отопления идеально подходят теплые полы и потолочные радиаторы, с помощью которых можно получить экономичный зональный обогрев, обеспечив в каждой зоне помещения наиболее комфортную температуру.
  • Нагрев воздуха при помощи масляных электрических радиаторов происходит за счет горячего корпуса металлического прибора. Внутри каждого радиатора этого типа присутствует ТЭН, который разогревает минеральное масло, находящееся в батарее. Наиболее эффективно работают комбинированные модели, сочетающие в себе масляные обогреватели и тепловентиляторы. В квартирах этот тип отопления используют преимущественно для дополнительного обогрева и в те периоды, когда центральное отопление еще не работает. Для создания автономной системы это не самый удобный и достаточно дорогой способ.

Водяное электрическое отопление

Принцип работы водяного электрического отопления ничем не отличается от газового, дизельного и твердотопливного, только в качестве энергии, нагревающей теплоноситель, используется электричество. В сравнении с прямым отоплением здесь есть огромное преимущество – в случае отключения электроэнергии теплоноситель еще какое-то время будет отдавать тепло, поддерживая в квартире созданную температуру.

На первый взгляд отопление квартиры электричеством кажется дорогим удовольствием, но получение разрешения на установку газового котла и его монтаж может оказаться еще дороже. Электричество – самый безопасный тепловой агент, исключающий отравления, взрывы и прочие несчастные случаи. Его использование не требует специальных разрешений и составления дорогостоящих проектов.

Водяное отопление может быть одноконтурным или двухконтурным, второй вариант помимо обогрева жилища обеспечивает дом горячей водой для бытовых нужд. Также можно сделать две одноконтурных системы, чтобы экономнее расходовать электроэнергию для подогрева воды в летнее время года. При таком варианте котел затрачивает лишь четверть своей мощности.

Таблица пайки полипропиленовых труб в зависимости от диаметра трубок

Установка котла

Новое оборудование подключается к стандартной системе отопления, подогревая теплоноситель вместо воды. Все современные котлы производятся с блоком управления, благодаря которому можно самостоятельно настраивать желаемую температуру в доме. Согласно введенным значениям программа автоматически подстраивает мощность прибора, тем самым снижая расход электроэнергии. Теплоноситель подается встроенным насосом, который обеспечивает нужное давление внутри системы.

Не стоит также забывать про возможные потери тепла в помещении. Показатель может отличаться в зависимости от плотности стен, количества дверей и окон, а также наличия утеплителя. Большая часть тепла выходит через окна и двери, поэтому стоит заменить их на сберегающие модели.

Эффективность обогрева также зависит от типа котла. Можно приобрести простые котлы с трубчатым электронагревателем или отдать предпочтение современным индукционным и электродным моделям. Несмотря на то что все варианты котлов имеют примерно одинаковый КПД, они отличаются по своей эффективности.

Главное преимущество использования котла — возможность регулирования температуры теплоносителя. Это особенно полезно при сильных нагрузках на электросеть. Таким образом, можно снизить потребление энергии и значительно сэкономить. Например, при непрерывной работе котла с мощностью 3 кВт на обогрев дома площадью 50 квадратных метров месячный расход электричества составит чуть больше 2 тыс. кВт*ч.

Не стоит учитывать на показания лишь за один месяц, так как реальный объем потребления электроэнергии можно определить только по прошествии времени. Опираясь на полученные подсчеты, можно будет изменить мощность отопительных приборов и определиться с целесообразностью работы прочего оборудования.

Отопление частного дома своими руками: схемы и правила монтажа

Для того, чтобы точно понимать, какой вид отопления предпочесть, следует учитывать стоимость каждого вида топлива и его расход за единицу времени. Именно поэтому многие стремились переехать в комфортабельные многоэтажные дома, где отопление и горячее водоснабжение носили централизованный характер. Выгода самостоятельного изготовления контура отопления заключается в значительном уменьшении финансовых затрат.
Нагретая в котле вода фактически попадает сначала в этот накопитель.
Двухконтурная система отопления ГВС горячее водоснабжение создает двухконтурная система отопления частного дома схема ее разводки рисуется еще до начала монтажа, а затем монтируется до выбранной точки горячего водоснабжения. В этом случае воздух не будет пересушиваться, так как конструкции не предполагают сжигание воздуха, так как такая схема отопления дома наиболее эффективная.
Перед подключением котла необходимо убедиться, что имеющийся у вас счетчик допускает передачу такого количества энергии.
Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение.
Для того, чтобы обеспечить работу котла при отсутствии электричества можно приобрести циркуляционный насос 12 вольт, работающие на аккумуляторной батарее. Электрокотел и двойной тариф Одна из значимых причин использования электрокотла для отопления — возможность использования двойной тарификации за использование электроэнергии.
При этом нет необходимости делать усиленную проводку по всему дому, а достаточно только обеспечить надежное подключение самого электрического котла. То есть в последнем случае это целый первый этаж.
Простое отопление дачи на электричестве

Обвязка электрического котла отопления: важный этап

Особенности подключения электрокотла

С одной стороны нельзя назвать монтаж отопительного котла очень сложной работой, а с другой – обустройство системы обогрева дома требует соблюдения определенной технологии установки электрокотла. Преимущества электрокотла, изображенного на фото, перед другими видами отопительных приборов в том, что его можно установить в любой точке системы теплоснабжения, и он будет хорошо функционировать, но при условии выполнения правильной обвязки данного нагревательного устройства, согласно схеме подключения электрического котла отопления.

Вне зависимости от схемы теплоснабжения с электрическим котлом в ней непременно должно быть заземление прибора. Устройство можно подключать к электрощиту, но нулевую фазу использовать запрещается. Это не просто опасно: оборудование воспринимает такие действия как короткое замыкание.

Правильное подключение электрокотла к сети является одним из условий надежной работы отопительной системы. Необходимо также подобрать качественные комплектующие, а кроме этого нужна профессионально выполненная обвязка электрического котла отопления. Правильно сделанная работа обеспечит незначительную разницу в температуре жидкого теплоносителя на входе и выходе устройства. Для этого большое значение имеет верное размещение электрокотла с его последующим подключением (прочитайте: “Подключение электрокотла к системе отопления: инструкция”). Только при соблюдении данных правил, теплоноситель сможет максимально эффективно отдавать тепло радиаторам.

Необходимость обвязки электрокотла

Прежде всего, обвязка требуется электрокотлу для защиты прибора от перегрева. Как показывает практика, если правильно выполнена схема обвязки электрического котла отопления, то снижаются теплопотери, а, соответственно, экономятся денежные средства. Также исчезает необходимость приобретать дорогостоящее оборудование для контроля над работой системы.

Если модель отопительного электрического котла изначально не оснащена автоматическим блоком, контролирующим функционирование системы, тогда для прибора большое значение имеет правильная обвязка. Она позволит добиться максимально эффективной работы даже при установке не особо мощного котла.

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

  • разные по диаметру трубы;
  • радиаторы отопления (прочитайте: “Обвязка радиаторов отопления полипропиленом – просто и доступно”);
  • циркуляционный насос;
  • манометр;
  • кран балансировки;
  • распределительный клапан;
  • проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

  • тройники, переходники;
  • предохранительный, обратный, воздушный клапаны;
  • болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

  • с принудительной циркуляцией воды;
  • с естественной циркуляцией теплоносителя;
  • классический вариант разводки;
  • с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

  • регулятор температуры воздуха в комнате;
  • радиаторы;
  • электрокотел;
  • расширительный бак открытого типа;
  • блок безопасности, состоящий из предохранительного клапана и манометра;
  • кран для восполнения количества теплоносителя;
  • насос;
  • обратный клапан;
  • антиконденсатный насос;
  • датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Аварийная обвязка электрокотла

Обвязка электрического котла отопления двухконтурной схемы обязательно должна предусматривать способы, позволяющие контролировать и управлять системой, если произойдет непредвиденная аварийная ситуация. Например, может отключиться электроснабжение. Иногда проблему с временным отсутствием электроэнергии решать при помощи использования источников бесперебойного питания или аккумуляторов (их следует периодически при необходимости заряжать).
