Обзор отзывов реальных владельцев об ИК-отоплении ПЛЭН

Коротко о главном

Бетонный пол в бане является правильным и экономичным решением. Такое основание не боится негативного внешнего воздействия. При соблюдении технологии выполнения работ основание способно прослужить много лет. Такое основание пожаробезопасно, обладает достаточной прочностью и легко монтируется. Не гигроскопично. Выдерживает значительные температурные колебания. Не гниёт.

Последний фактор делает бетонное основание более предпочтительным по сравнению с аналогом из натуральной древесины. Это объясняется тем, что каменное основание не столь благосклонно к развитию грибка. Кроме того, оно не предъявляет особых требований к порядку ухода.

ПЛЭН отопление: технические характеристики, цена, достоинства и недостатки

Инфракрасный теплый потолок, цена на который различна, имеет свои технические характеристики, которые можно собрать в одну сводную таблицу, приведенную ниже.

ПараметрЗаявленные данные производителей
Материал изготовленияСпециальный сплав для нагревательного элемента, а изоляция выполнена из трехслойного ПЭТ. В роли отражателя выступает алюминий.
Масса 1 м²550 г
Толщина0,4 мм
Самая большая температура нагрева45 ⁰С
Потребляемая мощность150 или 175 Вт на м²
КПДОколо 98%
Срок эксплуатацииНе менее 50 лет

Помимо общих значений, могут быть различия по плотности мощности от 100 до 150 Вт/м². выбирать данный параметр следует исходя из высоты потолка.


ПЛЭН применим и для обогрева парников в зимний период, только монтируется по-другому

Так, при высоте до 3 м применима мощность 125 Вт/м², а от 3 до 4,5 м необходимо покупать пленку с показателем в 150 Вт/м². На данный параметр при выборе влияют не только потолки, но и средний показатель отрицательной температуры. Чем он ниже, тем больше надо мощности обогрева.

Плюсы и минусы

Довольно часто в частных домах можно встретить ИК отопление, отзывы на которое в положительном ключе, ведь лучи по способу отдачи тепла напоминают солнечные. Помимо этого, много других достоинств можно выделить:

  • Габариты. На потолок монтируется только пленка с небольшой толщиной, поэтому вся система отопления, к которой остается добавить провода, не занимает много места. Необязательно проводить закрепления ПЛЭН на потолок, можно использовать любую поверхность.
  • Монтаж. Система отопления с помощью «теплой пленки» отличается легкостью установки, поэтому каждый потребитель, умеющий обращаться с инструментами, может ее смонтировать самостоятельно. Так как материал отличается легкостью, то и помощников можно не привлекать. Обычно работы с поверхностью потолка в 70-80 квадратов занимают 2-3 дня.


Варианты обогрева с использованием ПЛЭН (схематично)

  • Невысокая нерациональность. Можно легко изменить температуру в отдельной комнате, выставив необходимые параметры.
  • Безопасность. Со стороны противопожарной системы отопление ПЛЭН является самым безопасным. Максимальный нагрев только до 45 ⁰С, что не может привести к возгоранию.

Благодаря таким достоинствам, все чаще можно встретить ИК отопление при помощи пленки в частных домах, но дешевым этот вариант назвать нельзя. Сам материал потребует денежных вложений, да и цена на электроэнергию постоянно растет. Помимо этого, к минусам, по отзывам потребителей об инфракрасном отоплении с применением пленки, относят:

Сложности с отделкой. В информации от производителей прописано, что скрыть пленку можно под любой отделкой, не содержащей металлических включений. Но, к примеру, закрыли ПЛЭН вагонкой и получили многослойное устройство, через которое сложно пробиться ИК, тем самым уровень тепла падает. Получается, что смонтировать теплый потолок, а не пол. Поэтому стоит учитывать тепловое сопротивление различных покрытий. Лучше всего применять сквозные конструкции с покрытием не более 50%, пропускающие тепловые лучи.


Вариант отделки потолка с использованием ИК отопления

Дизайн. Неприкрытая пленка будет лучше всего отапливать помещение, но внешне такая комната станет похожа на склад.

Получается, что хоть пленку и легче монтировать, закрыть или декорировать ее куда сложнее, чем обычные трубы с батареями.

Стоимость

Рассмотрев технические характеристики ПЛЭН отопления, цену на некоторые варианты приведем в таблице ниже, чтобы было на что ориентироваться при планировании обогрева частного дома.

В разных городах представлены различные компании, предлагающие монтаж под ключ и продажу ИК пленочного отопления.

Баня с террасой из оцилинрованного бревна 48 кв.м

Преимущества и недостатки

Плюсы:

  • система отопления на тонких пленках однозначно самая компактная, ведь она почти не занимает пространства внутри помещения, и может быть размещена в нем как часть стены, пола или потолка;
  • существенная экономия на монтаже, не требующем огромных вложений одномоментно, ведь такую систему можно собирать постепенно от помещения к помещению, а работать она начнет сразу;
  • отсутствие затрат на техническое обслуживание или замену изношенных деталей;
  • обеспечение комфортного микроклимата в помещении, благодаря сохранению оптимальной влажности воздуха, а ведь сухой воздух − это бич большинства систем отопления, поэтому ПЛЭН представляет собой исключение и не нарушает микроклимата дома;
  • простота и легкость монтажа, не требующие ни особых знаний и опыта, ни дополнительной помощи, ведь благодаря легкости элементов, установить такую конструкцию можно абсолютно самостоятельно и в короткие сроки;
  • минимальная инерционность такой системы обогрева в отличие от стандартных отопительных конструкций, дает возможность настраивать индивидуальный микроклимат в каждой отдельной комнате дома;
  • такие системы собираются из экологически чистых материалов и на протяжении всего срока службы сохраняют свои свойства, не выделяя в окружающее пространство никаких химикатов;
  • отвечает самым высоким требованиям пожарной безопасности, так как даже сами резисторы имеют ограничение максимальной температуры в 50 градусов, что безопасно как для них, так и для соприкасающихся с ними предметов и людей;
  • один из самых больших сроков гарантийного обслуживания среди всех отопительных систем – более 10 лет.

Минусы:

  • отделка такой пленки возможна любыми декорирующими материалами, не имеющими металла, но весь смысл этой системы в максимальной площади соприкосновения нагревательных элементов с окружающим пространством, а значит, при любом декорирования она будет терять в эффективности;
  • ничем не прикрытая пленка имеет не лучший эстетический вид, и требует декорирования хотя бы решетчатыми конструкциями, которые не задерживают инфракрасное излучение.

Породы древесины умеренного пояса

Плюсы и минусы инфракрасного обогрева дома

Небольшие габариты и удобство установки

В отличие от водяных и масляных обогревателей, инфракрасники легки по весу и в установке, нет надобности в серьезных крепежных элементах, излучатель сможет надежно держаться и на паре шурупов или гвоздей.

При установке теплого пола нет необходимости делать чистовые стяжки, достаточно ровной и гладкой поверхности, также отпадает необходимость тянуть трубы, таскать батареи, долбить стены.

Два–три человека вполне способны сделать все самостоятельно и сэкономить на привлечении специалистов.

В течение использования необходимо регулярно чистить обогреватель, следить за состоянием проводки. При теплых полах исключены всевозможные сверления пола, также нельзя проливать воду на такой пол, для избегания коротких замыканий.

Нельзя сказать, что это самый экономичный вариант отопления, но по сравнению с электробатареями и кондиционерами выгода будет существенная, так отопление хорошо утепленной квартиры в 80 кв.м. будет потреблять 7-10 кВт в сутки.

Гораздо выше, если дом или квартира хорошо утеплены, заделаны не только все щели, но и проложены утепляющие материалы (особенно хорошо утепленный пол в частном доме).

В зависимости от производителя и мощности, 1 кв.м. будет потреблять от 50-400 Вт/ч.

Так как не нужно ждать, пока нагреется воздух и заработает конвекция то, естественно, отопление с помощью излучения работает быстрее, в обход воздуха, греет сразу поверхность пола, мебели, вещей, человека.

Инфракрасные лучи проходят воздушные массы беспрепятственно, как свет, поэтому не греют и не сушат воздух.

Нет необходимости топить печь, ставить рядом воду с обогревателем (для влажности), ничто ниоткуда не дует, включил и забыл.

При соблюдении правил безопасности, правильном монтаже и использовании, система довольно долговечна. Изготавливаются из прочных материалов, не поддающихся ржавчине, коррозии.

Каждый человек, с минимальным набором инструментов, может установить себе ИК теплый пол или ИК обогреватель.

Особенности монтажа

Благодаря легкости и компактности такую пленку можно закрепить на любой ровной поверхности, но, как правило, ее устанавливают либо на полу, либо на потолке.

Технология монтажа таких панелей проста, их установка подразумевает всего несколько этапов:

  • во-первых, монтаж теплоизоляционного отражающего слоя, благодаря которому вся тепловая энергия будет направлена в помещение, а не на прогрев перекрытии, стен или половых досок, с этой задачей справится любой фольгированный материал утепления;
  • во-вторых, установка ПЛЭН панелей на основание в виде обрешетки или прямо на теплоизоляцию, рабочей поверхностью внутрь комнаты, и закрепление при помощи скоб, степлера и саморезов;
  • в-третьих, работы по разводке и подключению электропитания и настройке терморегуляторов, а также декорирование.

Значимым является фактор выбора места для крепления панелей, так как, например, возле окон, дверей и вентиляций всегда наблюдаются значительные потери тепла, в отличие от других участков в том случае если дом равномерно и хорошо утеплен.

В соответствии с условиями климата, предусматривается монтаж плит отопления на разной площади потолка или пола от 60-80%. Например, если среднегодовая температура составляет минус 7 градусов по Цельсию, то площадь панелей можно расширять от 80 процентов и выше.

Если же климатические условия более благоприятны и термометр за год не опускается, ниже 3 градусов, вполне можно ограничиться пленкой вполовину от площади комнаты.

Процесс установки подразумевает несколько небольших, но очень важных нюансов:

  • еще до монтажа необходимо при помощи тестера прозвонить электроды всех панелей, на предмет брака, который может появиться даже в процессе неправильной транспортировки или хранения;
  • для оптимальной укладки проводов, рекомендуется перед монтажом составить схему электропроводки, в которой выводы контактов подключения плит будут находиться со стороны электрощита;
  • каждая ПЛЭН панель имеет предназначенную для монтажа чистую поверхность без электродов, и монтаж может осуществляться только через нее.

Отзывы об отоплении ПЛЭН

Сертификаты пленочных лучистых электронагревателей

ГОСТ Р 52161.2.96-2006 относится к безопасности бытовых и аналогичных электрических приборов, в частности к гибким листовым нагревательным элементам для обогрева жилых помещений. Очень интересно было почитать, какие требования предъявляются к такого рода отоплению, и какие именно исследования проводятся и НЕ ПРОВОДЯТСЯ. Рекомендую ознакомиться, всего 26 страниц.

Этот ГОСТ имеет посредственное отношение к пленочным низкотемпературным инфракрасным нагревателям. Остальные сертификаты вас также заинтересуют, если вникнуть в нормативную базу зашифрованных в кодах и цифрах документов.

Общие сведения о ПЛЭН

ПЛЭН – пленочный лучистый электронагреватель. В нем энергия электричества преобразуется в инфракрасное излучение, обогревающее пол, а от него – помещение. Сама система многослойна, где есть не проводящие ток полимерные пленки и резисторы, соединенные между собой.


Продается такая пленка обычно в рулонах

Когда электроэнергия проходит по резисторам, они нагреваются и передают тепло на поверхность с высокой проводимостью тепла. Она затем передает полученную и преобразованную тепловую энергию в инфракрасные волны длиной от 9 до 12 мкм. Эти лучи нагревают другую поверхность, которая обогревает помещение.

Принцип работы

После монтажа системы и подключения к электричеству, протекающая по резисторам энергия преобразуется в тепловую. Это происходит за счет контакта с фольгой из алюминия, покрывающей всю пленку.


Схематичное изображение отопления ПЛЭН

При грамотном распределении резисторных элементов тепло будет распределено равномерно. Когда поверхность нагреется до температуры в 40 – 45 ⁰С, появляется инфракрасное излучение, которое двигается к другой поверхности, например, пола. Отражаясь от него, равномерно распределяется по всей комнате.

Принцип действия системы отопления ПЛЭН

Процесс обогрева при помощи пленочного обогревателя происходит следующим образом:

  • Напряжение подается на контакты устройства, резистивные полоски, которые быстро разогреваются до +45÷50°С. Некоторые модели специального назначения (сушилки, мини-сауны, тепличные обогреватели) имеют гораздо большие эксплуатационные параметры;
  • Тепло, вырабатываемое резистивными элементами, распределяется по металлической прослойке. В качестве материала используется алюминий, имеющий высокую теплопроводность и теплоемкость;
  • Благодаря наличию отражающего слоя и особой частоте резистивных элементов, тепло преобразуется в лучевой поток с длиной волны в инфракрасном диапазоне до 9,4 мкм;
  • ИК-излучение при встрече с физическим объектом, поглощающим волны, приводит к нагреванию последнего. При этом длина и частота ИК-волн позволяет излучению беспрепятственно проходить через тонкие слои декоративно-отделочных материалов.

Особенности функционирования ПЛЭН отопления

Таким образом, пленочный обогреватель ПЛЭН может располагаться на элементах конструкции межэтажных перекрытий за подвесным или натяжным потолком и осуществлять нагрев всех поверхностей в помещении. Прежде всего, это пол и стены, а также, различные предметы интерьера, попавшие под воздействие инфракрасного излучения. Нагрев приводит к передаче тепла в воздух помещения, формируя восходящие конвекционные потоки. Как показывает практика и отзывы, инфракрасный теплый потолок нагревает помещение на 10°С за 1÷1,5 часа.

Выбор инфракрасного обогревателя: что важно знать

В чем же различие между обогревом помещения потолочным инфракрасным обогревателем и отоплением при помощи конвекторов?

При конвективном отоплении теплый воздух, который нагревается благодаря взаимодействию с прибором, устремляется вверх, а его место оккупирует холодный воздух. Таким образом, выше к потолку воздух гораздо теплее, чем возле пола. Соответственно, ни одному конвектору не под силу нагреть помещение моментально, для этого ему понадобится время, раз воздух в околопотолочной зоне должен нагреться первым.

Случай с инфракрасными обогревателями прямо противоположный. При таком отапливании помещения внизу наоборот будет теплее, чем сверху, а ближе к потолку температура воздуха понижается, что, собственно, и является несомненным плюсом инфракрасного отопления. Как же работают инфракрасные обогреватели? Эти приборы совершенно не греют воздух, их действие направлено на предметы в комнате, а также на стены и потолок: поглощая ИК-лучи, они нагреваются.

Принцип работы системы сравнивается с работой солнца: ИК-волны, которые обогревают комнату, соотносятся с диапазоном лучистой энергии светила. Следовательно, тепло ощущается сразу же после включения нагревателя, хотя и не во всем помещении, а местного характера, то есть в том самом месте излучения.

Во-первых, важно решить, будет ли данный тип обогревателя использоваться как базовый или его функцией будет только дополнительный обогрев помещения? То есть, прежде чем определиться с выбором, нужно учесть цель применения прибора и интенсивность его работы. Во-вторых, желательно принять в расчет технические характеристики помещения, для которого выбирается прибор
К примеру, нужно обратить внимание на стены (насколько велика их толщина, утеплены ли они снаружи), потолок (сверху находится квартира или крыша (если крыша, то в каком она состоянии и каково качество утепления); окна (какие окна стоят в помещении, насколько плотно стекло соприкасается с рамой) и т.д

Совокупность этих факторов оказывает прямое воздействие на теплопотери помещения, следовательно, эти характеристики обуславливают и выбор обогревателя
В-третьих, немаловажно определиться, товар какого производителя будет наилучшим. Как правило, выбирают продукт той марки, какая зарекомендовала себя с лучшей стороны и где цена соответствует качеству. Советы друзей и знакомых относительно той или другой марки тоже могут помочь в решении вопроса. Ну и, конечно, отзывы о товаре в интернете никто не исключал. Целостную картину они, может, и не составят, но общее понятие дадут.

Говоря об инфракрасных нагревателях, нельзя не упомянуть отечественную марку “Пион”. Если верить рекламе, эта техника относится к высокому классу. Она обладает принципиально новой конструкцией: угол рассеивания длинных волн здесь больше, чем у большинства марок других производителей. Кроме того, “Пион” пожаробезопасен и не издает лишних шумов, чем грешат многие инфракрасные обогреватели.

Чтобы рассмотреть монтаж потолочного инфракрасного обогревателя, можно использовать эту марку в качестве примера.

Монтаж потолочного инфракрасного нагревателя (на примере марки “Пион”)

Существует несколько нехитрых правил, которые нельзя забывать при установке потолочного инфракрасного обогревателя:

  • Безопасный крепеж – первое обязательное условие. Он должен надежно удерживать прибор и не деформироваться.
  • Обогреватель лучше всего устанавливать, используя крепления, которые идут в комплекте с прибором.
  • Нагревающаяся поверхность прибора не должна контактировать с материалами, которые могут воспламениться.
  • Провода в целях безопасности должны быть изолированы.

Что же входит в комплект потолочного инфракрасного обогревателя “Пион”? Собственно, сам обогреватель, монтажный комплект, инструкция по эксплуатации, гарантия. Терморегуляторы нужно покупать отдельно.

Что из себя представляет обогреватель? Это прибор около полуметра в длину под потолком, в какой-то степени напоминает лампу, но не светится. Горит только маленькая лампочка во время работы прибора, если же она выключена, прибор, соответственно, не работает, – такой себе индикатор.

Производитель заверяет, что установить обогреватель под силу даже неопытному новичку. Крючки прикручиваются к потолку, на них подвешиваются цепочки, на обогревателе есть паз, куда нужно вставить эти цепочки. Размер цепочки пользователь может регулировать по своему усмотрению. Конечно, если потолок деревянный либо же подвесной, установить прибор будет проще, чем в том случае, когда потолочное перекрытие бетонное и потолок придется сверлить.

Терморегуляторы, которые можно использовать в комплекте с обогревателем, могут быть механическими и электрическими. С механическими регуляторами вопросов не возникает: нужно просто выставить определенную температуру. С электрическими ситуация интересней: их можно запрограммировать, к примеру, на неделю.

Некоторые электрические терморегуляторы позволяют задавать только лишь основные параметры. Другие можно перепрограммировать полностью в соответствии с желаниями пользователя. Хотя такие терморегуляторы используются довольно редко, и дело не только в возможных сложностях при настройке. Ценовая категория электрических терморегуляторов отпугивает даже ценителей их огромных возможностей.

Устройство инфракрасного обогревателя также предоставляет возможность использования термостата (хотя его и нет в комплекте). Это создает дополнительные удобства для пользователя: обогреватель не будет работать сутки напролет. Термостат включит обогреватель, когда возникнет необходимость.

Недостатки приборов инфракрасного излучения


будут прогреваться места соединений

Если устанавливать отопление ПЛЭН по всему дому, то суммарная мощность может оказаться выше допустимой. Чтобы избежать подобного наслоения, нужно задать режим так, чтобы включение происходило попеременно в разных комнатах. Это становится возможным, если подключить управляющий блок для отопительной системы. Он покупается отдельно, и стоимость его составляет около 6,7 тыс. рублей.

Вся отопительная система разделяется на три — четыре зоны, а прибор управления включает их по очереди. Таким образом, можно решить проблему большой мощности одновременно.

Высокая эффективность и коэффициент полезного действия остаются в размерах, заявленных производителем, только при условии устройства утепления стен по строительным нормам и правилам. Если этого не выполнить, то включение прибора будет производиться чаще и экономия будет не видна.

Большинство пользователей, которые купили и установили отопительную систему инфракрасного излучения, оставляют только положительные отзывы на всевозможных форумах обсуждения. Это объясняется тем, что достоинств у такой системы гораздо больше, чем недостатков. Последние не представляют собой серьезных проблем, которые нельзя решить.

Отзыв: Около двух лет работает у нас в доме система ПЛЭН, я очень боялся ее устанавливать, так как первоначально никакого доверия не была, просто поверил в красивую сказку на форуме. А теперь моя семья живет в такой сказке. В доме всегда одинаково тепло, всюду равномерная температура и теплый пол, хотя пленки отопления установлены у нас на потолке.

Никаких нареканий отопление не вызывает, просто уют и комфорт. Не нужно заботиться о дровах или газе, нет причин постоянно мыть и чистить радиаторы. Отопительных приборов просто нет! Дизайн комнаты прекрасный, стены свободны для творческой отделки. Кстати, не так уж и много платить за электричество, система работает не все время, а только определенный мизерный промежуток времени. Всем советую.

Леонид Петрович Раздвоев, г. Пермь.

Отзыв: Я вселился с семьей в новый двухэтажный дом. Так случилось, что наш район не подключен к газовой магистрали и централизованного отопления тоже нет. Поэтому рискнули и поставили инфракрасное отопление, тем более что устанавливать котлы и вести трубы не было времени – зима уже стояла на пороге, а у нас маленький ребенок. Моя супруга сразу полюбила всю систему в целом, теперь всем рекомендует последовать нашему примеру. Нет гари, копоти, угарного газа, все изумительно чисто и нет причин критиковать систему.

Александр, г. Буй, Костромская область.

Отзыв: Мы устанавливали инфракрасное электрическое обогревание не сразу. Сначала ставили в первом этаже, да и то, только в двух комнатах и на кухне. У нас деньги не очень большие, поэтому установщики согласились на оплату по частям. Очень им благодарны, вся работа подключения новой комнаты обычно занимает три дня. В скором времени поставим электрические пленки во всем доме. Конечно, свет тянет, но мы так привыкли к удобствам, что даже думать не хотим о другом виде отопления. Рекомендуем современным хозяевам эффективную достойную систему.

Лариса Ивановна

Кому нужен ПЛЭН?

Если любой другой способ обогрева недоступен, можно попробовать и потолочное ПЛЭН отопление.

Любое электроотопление затратно, какую бы энергоэффективность не заявляли в рекламе. Его монтаж и использование никогда не окупятся по сравнению с газом, даже при наличии многозонного счетчика. Поэтому взвесьте все за и против, прежде чем завязывать систему отопления на неуниверсальном варианте.

Выше я уже обращал внимание на то, что система с жидким теплоносителем может всегда перейти с электрокотла на газовый или твердотопливный котел. С пленочным теплым потолком уже ничего не поделаешь

Если вы остановились на ИК обогревателях, то обратите внимание на более традиционные системы с другими температурами.

В конце концов, есть еще электрические теплые полы, и даже пленочные инфракрасные.

Принцип действия инфракрасных систем отопления

Обогрев происходит за счет излучения электромагнитных волн излучателем в тепловом, инфракрасном диапазоне в пределах 2.5 – 20 мкм, таким же тепловым излучением обладают и все теплокровные животные Земли. Считается, что такое излучение неопасно для жизни человека. Солнечный свет, к примеру, также содержит в себе тот же диапазон инфракрасного излучения.

Сам принцип отличается от остальных видов отопления тем, что греются сами предметы и поверхности, находящиеся в комнате, но не воздух, окружающий обогреватель. Словно вы в прохладную погоду, греетесь на солнышке.

Такой обогрев может применяться как для дома человека, так и на предприятиях, фермах и других помещениях. В зависимости от необходимости инфракрасные излучатели бывают различных модификаций и видов исполнения.

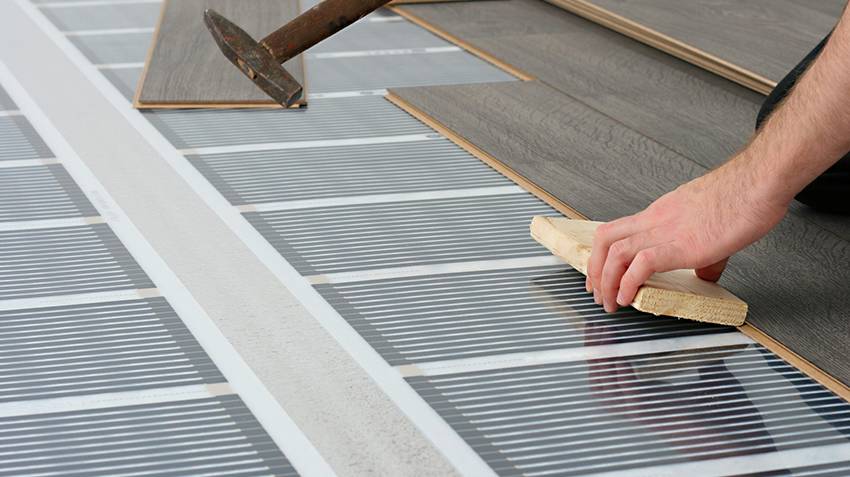

Инфракрасные теплые полы

  • Пол отапливается с помощью специальной пленки, состоящей из полимерных пленок, токопроводящей сети (обычно сплав меди с серебром) и графитовых полос, которые служат излучателем тепловых волн.
  • Стелиться такая пленка на ровное подготовленное основание, застеленное специальным теплоотражающим утеплителем, он должен обладать высокой термоизоляцией, прочностью, герметичностью и огнестойкостью (лучше брать подложку той же фирмы, что и саму пленку). Сверху ложится напольное покрытие (при использовании линолеума, ковролина или других мягких настилов, под него необходимо застелить ДВП).
  • Активный излучатель нагревает напольное покрытие, а оно передает тепло в комнату, грея воздух.

Инфракрасные обогреватели

Бывают нескольких видов и типов:

  • Производственные, обладают самым жестким излучением и большой мощностью.
  • Домашние, мощность самая слабая и излучение щадящее, безвредное при длительном воздействии на человека.
  • Общественные. занимают среднее положение применяются в магазинах, офисах и так далее.

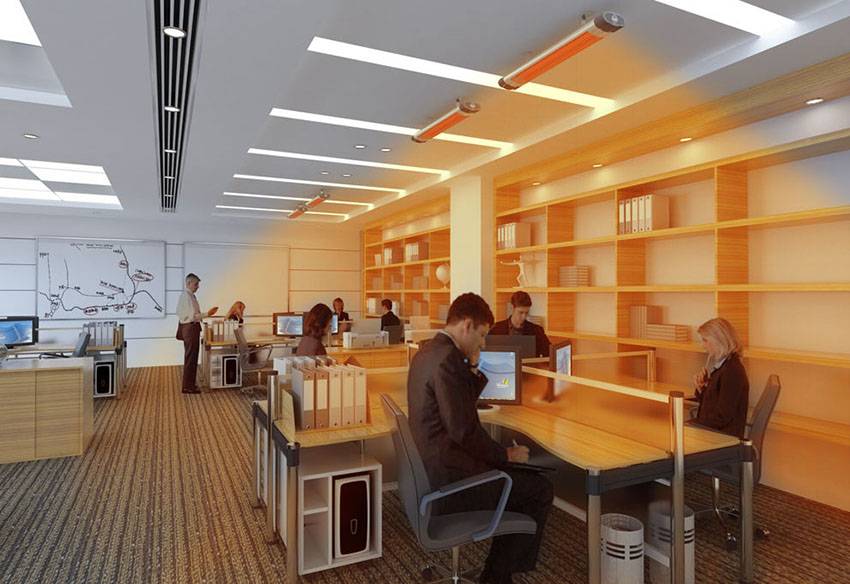

  • Потолочные. Крепиться к потолку и излучает тепло сверху вниз, обогревая пол и предметы на нем сверху.
  • Настенные,напольные и переносные. Устанавливаются на стену, ставятся на пол или могут быть малогабаритными для удобной переноски и обогрева маленьких площадей, отдельных частей комнаты.

Технические характеристики

Резисторы в такой системе отопления изготовлены из особых сплавов, обеспечивающих хорошую теплоотдачу и долгий срок эксплуатации. Их изоляция выполнена в три слой ПЭТ. В качестве материала отражателя применяется алюминий. Масса панели площадью один кв. метр около 550 г., ее толщина от 0,4 до 1,0 мм.

Пиковая рабочая температура 50 градусов Цельсия. Потребляемая одной панелью мощность от 150 до 175 Вт. Коэффициент полезного действия приближается к 98%, а срок службы более полувека.

Отопительные панели выпускаются с разной плотностью, а значит и мощностью: от 100 до 150 Вт/м квадратный. Пленка большей плотности имеет большее количество нагревательных элементов, и способна прогревать помещения большей площади, которая в этом случае обусловлена высотой потолка, так как некоторая доля излучения, от прибора рассеиваясь в пространстве помещения, может не прогреть всю его площадь.

Расчёт материалов для кровли из ондулина

Не вредно ли инфракрасное излучение?

Чтобы понять, насколько безопасно использование данной системы обогрева, необходимы выяснить, что собой представляет инфракрасное излучение. Это электромагнитные волны разной длины. Источник электромагнитного излучения – Солнце, распространяющее огромное число волн различного спектра. Самые длинные из них человеческий глаз видит, как красный цвет.

Но кроме этого, есть также не улавливаемые невооруженным глазом волны – инфракрасные, которые еще длиннее. Такие волны ощущаются человеком в виде тепла при попадании на кожные покровы.

Инфракрасные волны, в свою очередь, бывают разной длины:

  • короткие, излучаемые объектами с температурой свыше 800С;
  • средние, испускаемые телами, разогретыми до 600С;
  • длинные, излучаемые предметами с температурой до 300С.

Исходя из длины волны ИК излучение влияет на живые организмы различным образом. Короткие волны проникают в тело человека довольно глубоко и могут нагреть внутренние органы. На зонах поверхности кожи, которые подверглись влиянию коротких ик волн, возникают покраснения, волдыри и даже ожоги. Волны средней длины оказывают более мягкое влияние, однако все-же не рекомендуются для организма.

Длинноволновое ИК излучение чувствуется человеком как приятное тепло, проникающее в наружные слои кожных покровов и плавно согревает находящуюся в них влагу. Именно поэтому все живые организмы так любят отогреваться под солнцем. Длинные волны не только греют, но и укрепляют иммунитет, запускают алгоритмы восстановления и регенерации многих систем и органов.

Принимая во внимание, что пленочное оснащение нагревается до 45-50С, можно не сомневаться, что оно распространяет длинные ИК волны. В рабочем режиме поддержания установленной окружающей температуры конструкция функционирует в ориентировочно 6-10 минут в час

Таким образом, система оказывает краткосрочное влияние на человека. Безопасность применения ПЛЭН подтверждается массой сертификатов. Пленочное отопление рекомендуется устанавливать в детских и медицинских учреждениях.

Изготовление станины: пошаговая инструкция и видео

Дальнейшие действия состоят в изготовлении опорной установки (станины), монтаже рабочего оборудования, соединения его с электродвигателем и непосредственный запуск в эксплуатацию. Последовательность действий такая:

  1. Сначала требуется выполнить раму, которую можно выпилить из стальных труб (профилей) в соответствии с размерами на чертежах. Все стыки необходимо делать только под прямы углом, поэтому можно проверять правильность соединения с помощью обычного угольника. Станина изготавливается из направляющих. в качестве которых можно использовать длинные валы.

Боковым стойкам станины следует уделить особое внимание, поскольку они являются несущими элементами. Следовательно, от них во многом зависит неподвижность всей конструкции

Лучше всего сделать стойки на профессиональном токарном станке.

Далее необходимо собрать всю опорную установку: боковые элементы идут по краям, между ними – 2 направляющие. С определенным интервалом на направляющих монтируются втулки, как показано на фото.

Далее фиксируются втулки, с помощью которых будет прикрепляться задняя бабка и резцедержатель. При этом лучше сделать так, чтобы втулки были разных размеров, поскольку ход механизма в этом случае будет больше.

Поверхности для монтажа суппорта делаются из обычных стальных листов

Важно, чтобы они были без дефектов и ровными. Оптимальная толщина листа – в пределах сантиметра.

Далее осуществляется монтаж ходового винта. Можно изготовить резьбу на металлической палке, но есть и более простые варианты – например, воспользоваться ножкой от старого вращающегося стула

При монтаже винта важно учесть, чтобы боковые стойки были снабжены втулками. На сам винт крепится штурвал для возможности вращения, а также нониус.

После этого монтируется поверхность, на которой затем будет установлена передняя бабка.

После этого станина полностью собирается

Важно учесть, чтобы все элементы были соединены наглухо – малейшая слабина недопустима, поскольку в ходе работы вибрационные раскачивания усилят непрочность механизма и могут привести к его повреждениям

Наглядная инструкция по монтажу станины – на этом видео.

Как это работает?

Резистивный элемент, используемый в инфракрасных нагревательных устройствах, – это многослойная схема резисторов. В момент, когда пленочное отопление подключается к сети электропитания, резисторы получают заряд энергии, которая необходима для их нагрева.

Для того чтобы система работала максимально эффективно, следует перед укладкой ПлЭн на обратной стороне, которая будет соприкасаться со стеной, полом, потолком, разместить пленку из фольги – с ее помощью инфракрасные лучи будут отражаться в помещение.

Если в помещении, которое планируется обогревать при помощи ПлЭн, хорошая теплоизоляция, то на нагрев самой резисторной пленки уходит достаточно мало времени – примерно 10% от того времени, которое необходимо для того чтобы прогреть воздух в помещении до наиболее комфортной температуры. Расчет времени нагрева довольно прост – примерно +10°C за 1,5-2 часа. После того, как в помещении будет достигнута комфортная температура, пленочное инфракрасное отопление выключается и включатся только для поддержания уровня тепла в комнате. Продолжительность включений – от 3 до 15 минут.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
