Отопление в деревянном доме сравнительный обзор подходящих систем для дома из дерева

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Нормы и требования к автономному отоплению

Перед проектированием отопительной конструкции необходимо заглянуть в СНиП 2.04.05-91, где изложены основные требования к трубам, обогревательным приборам и запорной арматуре.

Общие нормы сводятся к тому, чтобы обеспечить в доме комфортный микроклимат для проживающих в нем людей, правильно оборудовать систему отопления, предварительно составив и утвердив проект.

Многие требования сформулированы в виде рекомендаций в СНиП 31-02, который регламентирует правила строительства одноквартирных домов и обеспечения их коммуникациями.

Отдельно оговариваются положения, связанные с температурой:

  • параметры теплоносителя в трубах не должны превышать отметки +90ºС;
  • оптимальные показатели находятся в рамках +60-80ºС;
  • температура наружной поверхности нагревательных приборов, находящихся в зоне прямого доступа, не должна превышать 70ºС.

Трубопроводы систем отопления рекомендовано устраивать из латунных, медных, стальных труб. В частном секторе преимущественно используются полимерные и металлопластиковые трубные изделия, допущенные к применению в строительстве.

Трубопроводы контуров водяного отопления чаще всего прокладываются открытым способом. Скрытая прокладка допускается при устройстве “теплых полов”

Способ прокладки отопительного трубопровода может быть:

  • Открытым. Предполагает прокладку по строительным конструкциям с креплением клипсами и хомутами. Допускается при устройстве контуров из металлических труб. Использование полимерных аналогов разрешено, если исключается их повреждение от термического или механического воздействия.
  • Скрытым. Предполагает прокладку трубопроводов в  штробах или каналах, выбранных в строительных конструкциях, в плинтусах или за защитно-декоративными экранами. Замоноличивание контура допускается в постройках, рассчитанных минимум на 20 лет эксплуатации и при сроках службы труб не менее 40 лет.

В приоритете открытый способ прокладки, потому что проектирование трассы трубопровода должно предусматривать свободный доступ к любому элементу системы для проведения ремонта или замены.

Трубы скрывают в редких случаях, только тогда, когда подобное решение продиктовано технологической, гигиенической или конструктивной необходимостью, например при устройстве “теплых полов” в бетонной стяжке.

При прокладке трубопровода систем с естественным движением теплоносителя  необходимо соблюдать уклон 0,002 – 0,003. Трубопроводы насосных систем, внутри которых теплоноситель движется со скоростью не менее 0, 25 м/с, не нуждаются в обеспечении уклонов

При открытой прокладке магистрали участки, пересекающие неотапливаемые помещения, должны быть обеспечены теплоизоляцией, соответствующей климатическим данным региона строительства.

Трубопроводы автономного отопления с естественным типом циркуляции должны устанавливаться в сторону движения теплоносителя, чтобы нагретая вода самотеком достигала батарей, а после остывания тем же способом двигалась по магистрали обратки в котел. Магистрали насосных систем сооружаются без уклона, т.к. в нем нет необходимости.

Оговаривается использование различных типов расширительных баков:

  • открытые, применяемые для систем как с насосным, так и с естественным принуждением, следует устанавливать над главным стояком;
  • закрытые мембранные устройства, применяемые исключительно в принудительных системах, устанавливаются на обратной магистрали перед котлом.

Расширительные бачки предназначены для компенсации теплового расширения жидкости при нагревании. Нужны они для сброса излишков в канализацию или банально на улицу, как в случае с простейшими открытыми вариантами. Закрытые капсулы практичней, потому что не требуют участия человека в регулировке давления системы, но дороже.

Расширительный бачок открытого типа устанавливается в наивысшей точке системы. Кроме обеспечения резерва для расширения жидкости на него еще возложена задача отведения воздуха. Закрытые бачки ставят перед котлом, для отведения воздуха используют воздухоотводчики и сепараторы

При выборе запорной арматуры предпочтение отдается шаровым кранам, при выборе насосной установке – оборудованию с напором до 30 кПа и производительностью до 3,0 м3/ч.

Бюджетные открытие разновидности необходимо периодически пополнять из-за стандартного выветривания жидкости. Под их установку необходимо существенно усиливать чердачное перекрытие и утеплять чердак.

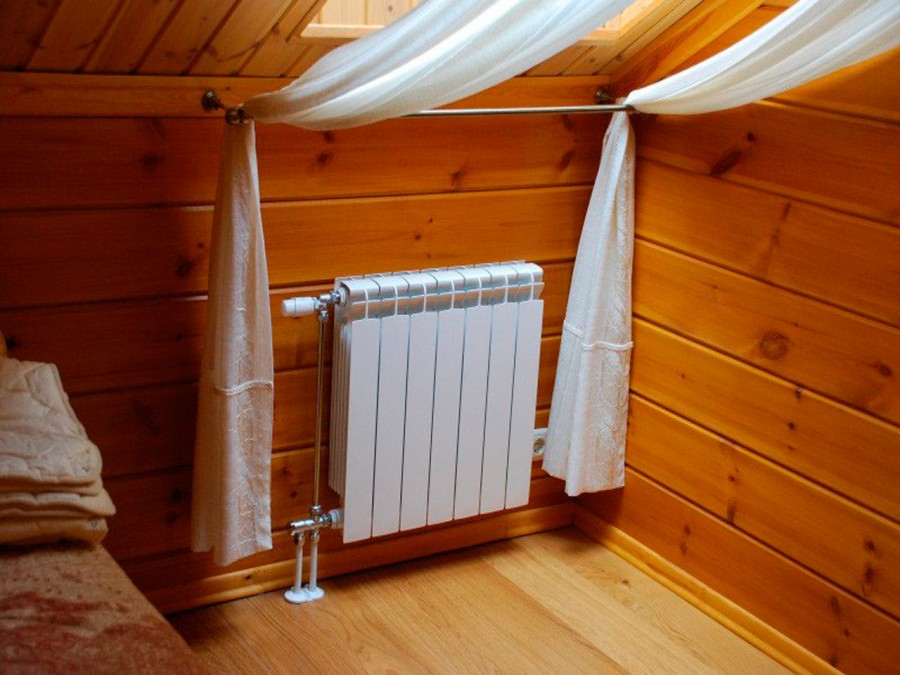

Радиаторы и конвекторы рекомендуется монтировать под окнами, в удобных для обслуживания местах. Роль нагревательных элементов в ванных комнатах или санузлах могут играть полотенцесушители, подключенные к отопительным коммуникациям

Водяное отопление

Водяное отопление является наиболее распространенным и востребованным типом отопления. Самое сложное — это прокладка труб. Они могут быть протянуты как под полом, так и по стенам. Следует учесть, что пол в деревянном доме состоит из лагов. Поэтому в случае прокладки труб под полом необходимо сделать пропилы. Наружное проведение труб может испортить стены здания, если расположить их слишком близко к ним. Поэтому расстояние от трубы до стены должно превышать 7 мм.

При выборе труб следует опираться на такие характеристики: долговечность материала, эстетичность, прочность. Наиболее распространены трубы из армированного пропилена. Однако в эстетическом плане лучше водяное отопление с классическими медными трубами. Их установка значительно дороже и требует большей щепетильности, но за счет своей долговечности они полностью оправдывают приложенные усилия. Также водяное отопление можно использовать в качестве подогрева для пола. Для этого нужно под полом провести металлопластиковую трубу зигзагом.

Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

  • полимерные;
  • стальные;
  • медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Особенности

Перед тем как начинать выбирать отопительное оборудование для дома, следует сказать, что древесина, в отличие от целого ряда других строительных материалов, может менять свои размеры в зависимости от того, как давно она используется и влажности окружающей среды. Если эти моменты при установке не брать в расчет, то выход из строя системы отопления – это вопрос времени. А переделывать уже установленную систему довольно дорого, да и технически это непросто. Именно по этой причине необходимо все рассчитать очень четко, после чего уже покупать то или иное оборудование.Основными критериями при выборе будет дешевизна энергетических источников, а также их доступность.

На сегодняшний день в этом качестве используются:

  • жидкое топливо;
  • твердое топливо;
  • электричество;
  • газ.

Когда вы определитесь с тем, на каком топливе будет осуществляться обогрев дома, необходимо выбрать вид отопительного механизма.

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно рассчитав количество радиаторов и мощность котла, можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

  • воздушное;
  • печное;
  • электрическое.

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.

В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

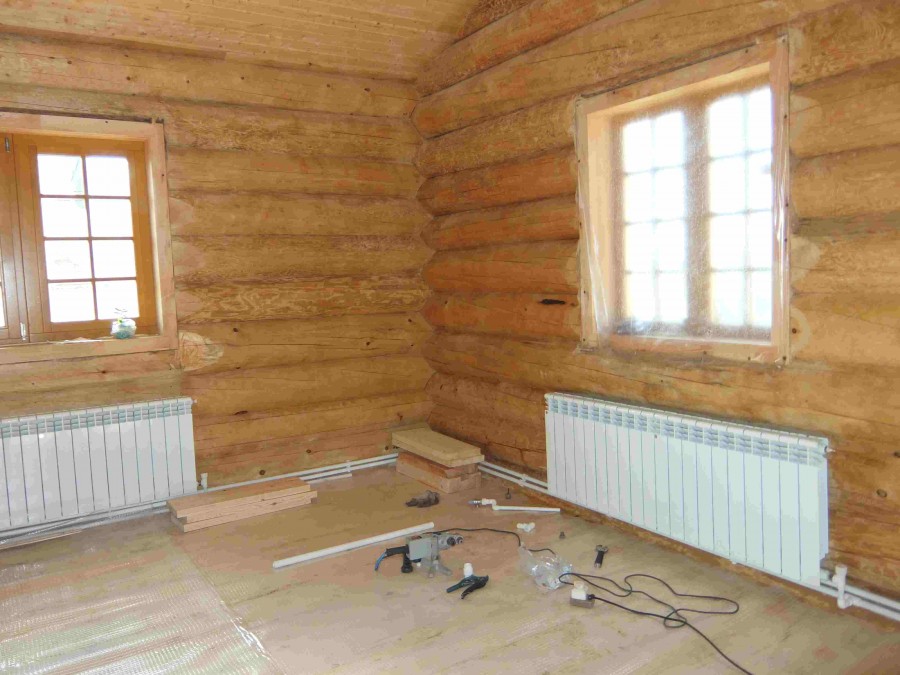

Монтаж системы отопления в доме из бруса

Для прокладки труб систем отопления в домах из бруса, как правило, используют два метода:

  1. Внешняя разводка предполагает прокладку коммуникаций вдоль стен, над полом или под потолком. Это наиболее простой вариант монтажа, который, впрочем, может нарушить стильный дизайн интерьеров.
  2. Скрытая прокладка осуществляется внутри строительных конструкций (стен, межэтажных перекрытий и т. д.).

Для разводки отопления в доме из бруса применяют пластиковые, медные или стальные трубы:

  • Пластиковые трубы – самый недорогой и практичный вариант, который выбирают многие застройщики.
  • Медные коммуникации отличаются надежностью, но обходятся гораздо дороже. Такие трубы стоит использовать для внешней разводки, так как они имеют респектабельный внешний вид.
  • Стальные трубы для прокладки отопления в домах из бруса применяют редко. Это обусловлено их большим весом и сложностью монтажа.

Усадка – обычное явление для деревянных зданий. Так как избежать ее невозможно, то следует обязательно учитывать ее при монтаже трубопроводов отопления. В противном случае система может быть повреждена, что приведет к серьезным неприятностям. Чтобы избежать таких проблем, нужно учесть следующие моменты:

  1. Распределение тепла по всему дому из бруса и стабильный температурный режим является важным условием равномерности усадки деревянного здания. Чтобы обеспечить выполнение таких условий, нужно грамотно подойти к выбору системы отопления.
  2. В доме, предназначенном для постоянного проживания, не стоит обустраивать традиционные печи. Такие конструкции способствуют повышенному нагреву отдельных стен, что может привести к появлению трещин в их конструкции. Идеальный вариант в этом отношении – теплые полы.
  3. Чтобы предотвратить увлажнение стен из бруса, специалисты рекомендуют защитить отопительные и водопроводные трубы теплоизоляционным материалом.
  4. В ходе выполнения монтажа отопительной системы нельзя нарушать целостность несущих элементов. Для крепления стояков следует применять скользящие крепления и компенсаторы. При жестком монтаже усадки дома из бруса трубы могут быть вырваны из крепежа.

Для создания комфорта и с целью обеспечения экономичности системы отопления нужно хорошо утеплить конструкции стен, пола и кровли. Кроме того, необходимо позаботиться о герметичности оконных и дверных конструкций. Только при соблюдении всех вышеперечисленных правил отопление дома из бруса будет надежным и эффективным.

Выбор труб для разводки

От качества каждой системной детали зависит конечный результат, который заключается в сохранении и экономии тепла, поэтому наиболее протяженным элементам – трубам – необходимо также уделить долю внимания.

С технологической точки зрения трубы и фитинги должны обладать следующими качествами:

  • прочностью;
  • легкостью;
  • пригодностью для ремонта;
  • герметичностью;
  • низким уровнем шума.

Невысокая стоимость также является важной составляющей при выборе, потому что для оборудования системы отопления требуется большое количество изделий различного назначения. Полипропиленовые трубы – оптимальный вариант для самостоятельной сборки системы отопления

Пользоваться паяльным аппаратом для сшивки труб можно научиться за 10 минут

Полипропиленовые трубы – оптимальный вариант для самостоятельной сборки системы отопления. Пользоваться паяльным аппаратом для сшивки труб можно научиться за 10 минут

Сейчас вряд ли кто возьмется за установку разводки из металлических труб. Стальные, медные и оцинкованные изделия уходят в прошлое, уступая место более дешевым и функциональным аналогам.

Лучшей альтернативой являются полимерные изделия. которые можно разделит на три группы:

  • полипропиленовые;
  • металлопластиковые.

Плюсы труб из полипропилена – недорогая стоимость, простота сварки, долгий срок службы. Минус – недостаточная эластичность. При замене трубы придется менять целый фрагмент от соединения до соединения.

На длинном отрезке магистрали полипропиленовые трубы провисают, так как обладают расширением 6 мм/5 м. Прочную фиксацию обеспечивают при помощи скоб или клипс, монтированных в стену с интервалами 1-1,1 м

Прочные металлопластиковые трубы устойчивы к резким перепадам температур. Способны служить без капитального ремонта до 30 лет. Слабым местом являются соединительные элементы – фитинги с неоправданно зауженным проходным сечением. В случае замерзания теплоносителя вероятен прорыв.

Выбирая трубы, ориентируйтесь на основные технические показатели оборудования и тип теплоносителя.

Виды обогрева деревянных домов

Чтобы в доме из сруба летом было прохладно, а зимой тепло и уютно, важно правильно выбрать варианты отопления, базирующиеся на современных отопительных системах

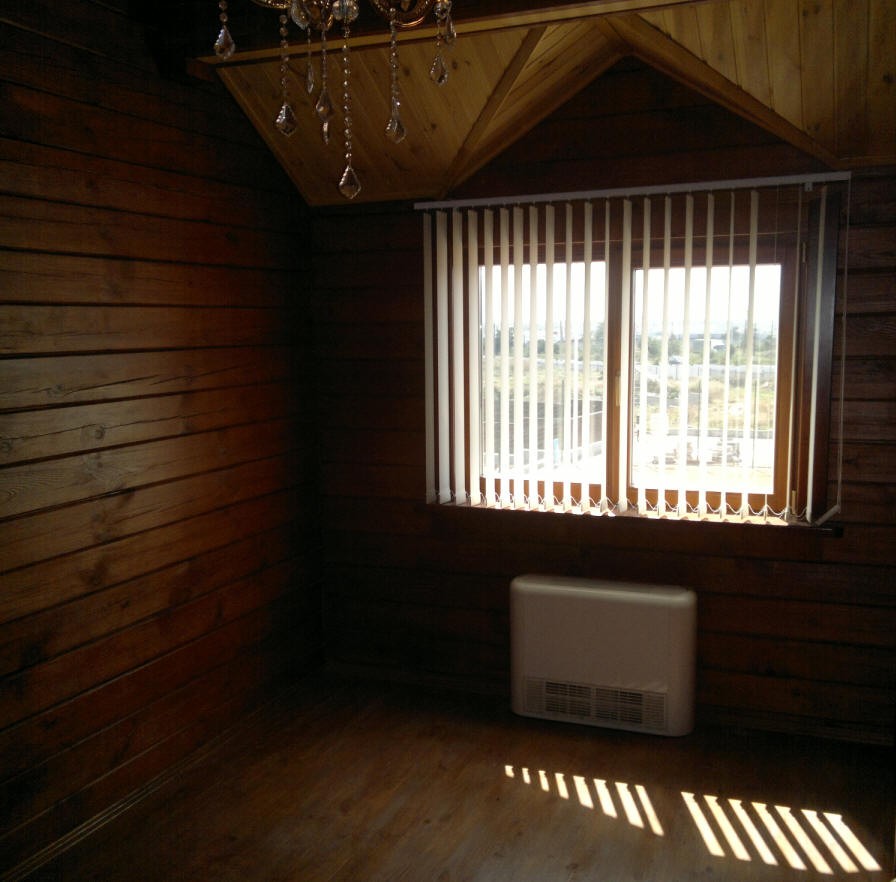

Электроотопление

Обогрев деревянного дома посредством электрического отопления гарантирует жильцам легкость управления приборами и отсутствие вредных выхлопов. Кроме того, нет необходимости в строительстве отдельной котельной и дымохода.

Электросистема практически не имеет недостатков, но на нее могут повлиять внешние факторы в виде постоянно повышающейся стоимости ресурса и несовершенной работы электросетей с частыми перепадами напряжения. Чтобы обезопасить себя от подобных проблем, можно запастись генератором, но в этом случае вопрос с экономией становится спорным.

Если используется водяное электроотопление, то риск заключается в теплоносителе, который при некорректной эксплуатации оборудования может вытекать или замерзать.

Электрическое отопление обеспечивается за счет:

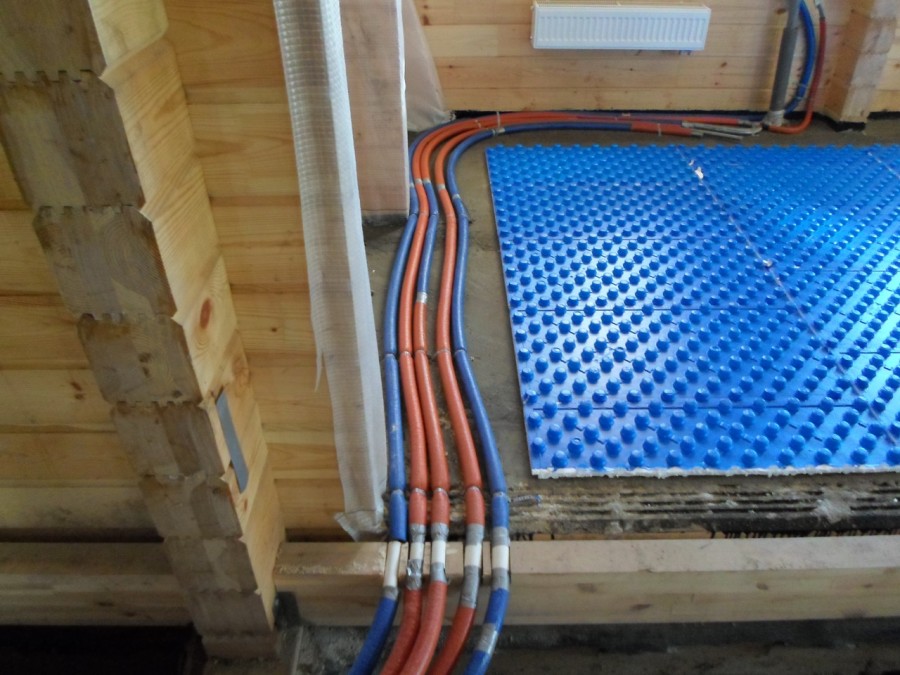

  • обогревателей (навесных, напольных, встроенных – типа теплых полов);
  • радиаторов, оснащенных индивидуальными обогревательными элементами;
  • радиаторной схемы отопления, «сердцем» которой считается нагревательный электрокотел.

Газовое отопление

Газовое отопление в деревянном доме – легкий в обслуживании и достаточно эффективный метод, обеспечивающий высокий КПД, но одновременно с этим требующий повышенного внимания к технике безопасности. Особенно это касается деревянных сооружений, в которых планируется установить газовый котел.

Кроме того, далеко не ко всем загородным населенным пунктам подведен газ, что тоже является проблемой, которую можно решить, установив на участке специальный контейнер для хранения завозимого газа – газгольдер или закупая баллоны, но это значительно увеличит затраты.

Твердотопливное

Твердотопливное оборудование считается оптимальным вариантом для отопления тех домов, которые лишены доступа к газопроводу и где наблюдается сомнительная работа электросетей.

Такой обогрев является эффективным и менее затратным, чем электрический агрегат, а также привлекает невысокой ценой оборудования и возможностью монтажа всех элементов своими руками. В современных моделях твердотопливных котлов предусмотрены узлы и детали, совершенствующие их эффективность: например, автомат для дозированной подачи угля в котел.

Для нормального функционирования агрегата необходимо устанавливать его на цокольном этаже или в специально построенной котельной.

Сырьем для отопления котла такого вида является уголь, торф, дрова, опилки или пеллеты. При работе устройство очень нагревается, что повышает риск возникновения пожара

С целью обеспечения безопасности важно, чтобы котельная была облицована негорючим материалом. Кроме того, необходимо позаботиться о помещении, предназначенном для хранения сырья

Печное

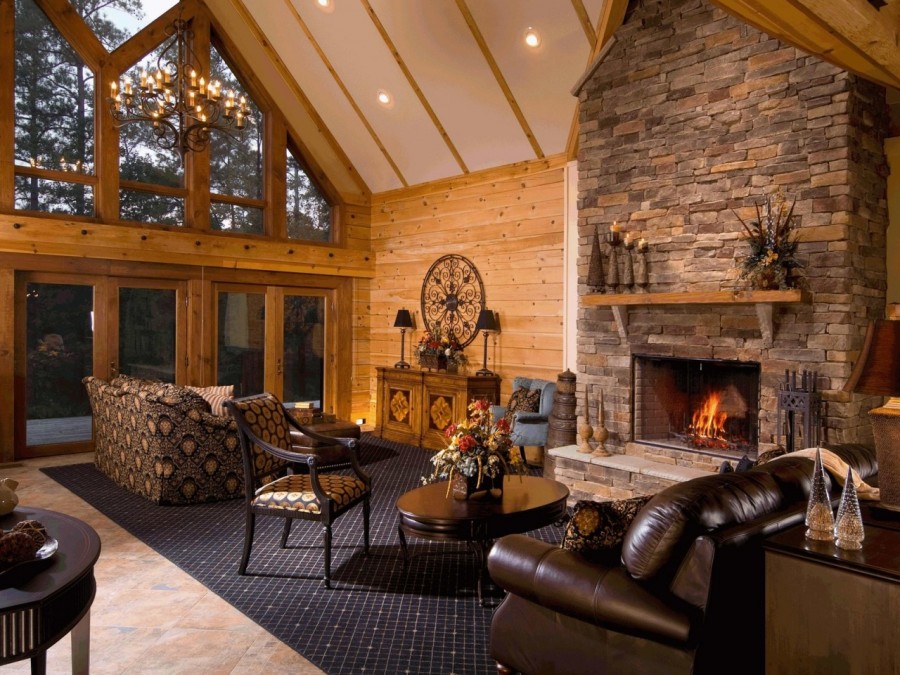

Печное отопление в деревянном доме обеспечивает тепло и уют. Чаще всего применяют печи типа «шведки», сочетающие в себе не только функции теплоотдачи, но и оснащенные варочной поверхностью и духовкой. При желании такую печь дополняют камином и устраивают у ее стены спальные места.

Недостаток печного обогрева в вероятности отравления продуктами горения или воспламенения. Кроме того, печь сможет прогреть дровами или углем дом квадратурой не более 100 кв. м.

Жидкотопливное

Котлы, работающие на жидком топливе, также пользуются особой популярностью в тех районах, где другие варианты отопления невозможны.

В качестве основного сырья используют дизтопливо (солярку). Преимуществом этого вида отопления считается низкая стоимость сырья, а главным недостатком – возможность отравления угарным газом, возникновение пожаров при несоблюдении техники безопасности и необходимость оборудования специальных помещений.

Инфракрасное

Учитывая трудности с популярными системами отопления, была разработана инновационная и рациональная схема обогрева на основе инфракрасного излучения.

Принцип работы этого оборудования заключается в работе обогревательных элементов, излучающих тепловую энергию на поверхности деревянного дома (мебель, стены, потолки, полы), которые при нагревании отдают тепло в воздух. При этом теплый воздух поднимается и смешивается с холодным, что позволяет избежать перегрева и экономит до 70% энергии.

Иногда используют комбинированные виды отопления, когда применяют несколько видов одновременно. Это может быть обогрев электрическим котлом, функции которого в случае отключения электроэнергии начинает выполнять твердотопливный агрегат.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:
  • Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
  • Расширительный бак.
  • Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
  • Комплект труб необходимой длины.
  • Радиаторы.
Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Схемы отопления и дымоход

Если площадь помещения составляет меньше ста квадратов, то подойдет однотрубная система. Теплоноситель движется от котла к радиатору, а потом обратно. Схема позволяет существенно сэкономить на трубах.

Большим недостатком является тот факт, что последние радиаторы в цепочке недополучат тепловую энергию. Вода доходит до них уже охлажденной. У проблемы есть решение. Следует нарастить дополнительные секции, увеличив теплоотдачу радиатора.

Двухтрубная система гораздо продуктивнее. Горячая вода поступает в батареи по отдельной магистрали. Затем жидкость из секций попадает в обратную ветку трубопровода и возвращается в котел. При этом температура будет постоянной во всех комнатах. Такую схему часто монтируют в многоэтажных домах.

Правильное устройство дымохода — ответственное мероприятие. Продукты горения имеют повышенную температуру, если дымоход плохо изолирован, то пожар неизбежен. Температура угарных газов зависит от используемого топлива.

Для газового отопления подойдет коаксиальный дымоход. Для твердого топлива обустраивают кирпичный дымоход. В любом случае необходимо утеплить конструкцию, чтобы избежать образования конденсата.

От выбора отопительной системы зависит комфорт проживания в дальнейшем. Хозяину придется учесть множество факторов. Предварительные расчеты помогут понять, какое отопление для деревянного дома будет лучшим.
