Установка оголовка для скважины

Виды

Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.

В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.

Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.

Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:

• рым-болтами;
• кабельным вводом, который необходим для электропривода;
• штуцером для трубы, с которой будет падать вода;
• набором карабинов;
• болтами для крепежа.

Теперь о некоторых элементах стоит сказать подробно.

• Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
• Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.

Пластиковые

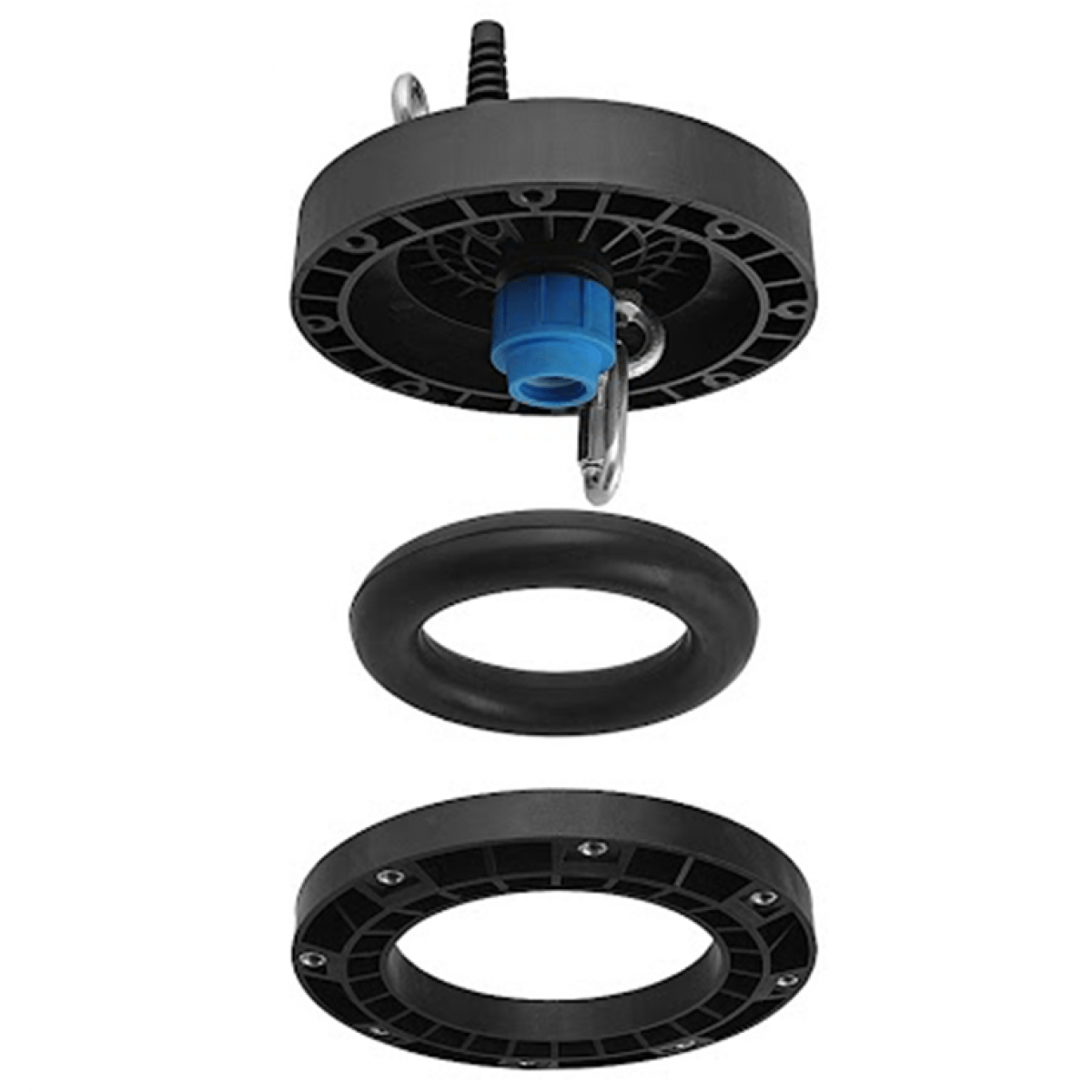

Пластиковый оголовок для скважины.

К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.

Металлические

Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

Металлический оголовок для скважины.

На рынке представлены следующие металлические заглушки:

• чугунные;
• стальные.

Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.

Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.

Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.

Порядок монтажа

Устройство наружного оголовка в собранном виде

1. Труба и кабели продеваются в оголовок для водопроводной скважины до подсоединения насоса и монтажа электропроводов к сети;
2. На подготовительном этапе – до монтажа – проверяют качество поверхности устья скважины. Под оголовок для скважины своими руками готовят посадочное место на торце обсадной трубы;
3. Верхнюю часть трубы очищают от грязи, ржавчины, отложений;
4. Проверяют перпендикулярность плоскости среза к оси трубы. При необходимости фланец подрезают, добиваясь нужной характеристики;
5. Торец обрабатывают напильником: снимают заусенцы, скругляют грани стенок трубы. Если работу сделать аккуратно, уплотнитель оголовника скважины прослужит дольше;
6. Металл покрывают антикоррозионными составами, окрашивают;
7. Выполняют на насосе все необходимые подключения и соединения;
8. Кабели, водовод, трос скрепляют монтажными скобами с интервалом 2,5±0,5 м;
9. Трос, водовод, сигнальные и силовые провода продевают сквозь отверстия в заглушке оголовка для скважины;
10. Фиксируют трос в карабине, а карабин – в крышке;
11. Фланец надевают на трубу, сверху помещают кольцо;
12. Погружают насосное оборудование в ствол, надевают крышку оголовника для скважины, подтягивают к ней фланец, центрируют детали относительно друг друга, закручивают болты, разжимая резиновую баранку;
13. Накручивают цанговую гайку, фиксируя трубу.

Что лучше – купить оголовок или сделать самому?

Покупка готового оголовка, произведённого промышленным способом, обычно не вызывает никаких вопросов. Очень часто именно покупка готовой конструкции считается предпочтительней самостоятельному изготовлению. Стоимость типовых конструкций не очень высока, особенно если это изделия из пластика, которые очень легко монтируются своими руками ну или, в крайнем случае, при помощи специалистов. Для изготовления более дорогих моделей оголовков используется сталь или чугун.

Для изготовления крышки на питьевую скважину своими руками обычно используют нержавеющий сорт стали или алюминий. Умелый домовладелец в состоянии смастерить устройство, которое по своим параметрам ничем не будет уступать промышленному изделию. Самое главное чтобы конструкция оголовка получилась герметичной, что соответствует нормам установленным СНиП. При несоблюдении данных требований в воду могут попадать разные вещества и грязь, которые сделают её непригодной для питья. Поэтому любые упрощения конструкции недопустимы.

Как установить и закрепить своими руками

Важным условием является равномерно затянуть крепеж. Чтобы стык получился герметичным, необходимо прикладывать достаточные усилия. При пережатие обсадная может деформироваться, особенно пластиковая, если металлическая, то повредиться может сама крышка.

Процесс установки состоит из нескольких этапов:

Подготовка обсадки. Сюда включается ее подрезка, особенно когда нужно ее укоротить

Также подрезка нужна в случае, когда срез неперпендикулярный по отношению к расположению трубы.
Перед тем как установить крышку, с края трубы удаляются заусеницы, сколы и другие шероховатости, что может отрицательно сказаться на герметизации.
Если она металлическая, то обрабатывается специальной грунтовкой с антикоррозийными свойствами.
Когда краска подсохла, надевается фланец
После аккуратно продевается уплотнительная резинка или кольцо.
В этом случае требуется достичь максимальной плотности, иначе никакой герметичности не будет.
Нужно взять смазку, подойдет солидол.
На следующем этапе осуществляется крепление насосного тросика.
Под крышкой должен располагаться карабин.
При фиксации троса одним концом пластиковая труба подключается к помпе, а другим – к оголовку.
Крайне важно создать защиту против коррозии для стального троса.
Выбирая устройство, обратите внимание на то, чтобы крепежные детали были выполнены из нержавеющей стали. Это значительно продлит эксплуатационные характеристики изделия.
В процессе монтажа необходимо подвести питающий кабель для подключения помпы
Для этого некоторые модели могут иметь клеммный замок

Если его нет, тогда в оголовке есть специальное отверстие, куда заводится кабель. Его не следует слишком зажимать, так как это может мешать свободному прохождению электрического тока. То есть установленный кабель должен немного скользить.
На заключительном этапе происходит монтаж насоса.
К обратному концу троса подвязывается помпа.
Предварительно отмеряете тросик необходимой длины, соответствующей глубине источника. Необходимо достичь того, чтобы трос имел достаточное натяжение.
Теперь насос аккуратно опускается в обсадную трубу.
После остается выполнить монтаж самой крышки. Убедитесь, что она со всех сторон прилегает очень плотно. При закрывании следите за тем, чтобы не было никаких перекосов.
Крышка выравнивается относительно фланца или муфты так, чтобы отверстия для болтового соединения полностью совпали.
Теперь наживляете все гайки к болтам. Перед окончательным затягиванием проверьте правильность расположения уплотнительной резинки. Если все стоит на своих местах, гайки можно затянуть.

Виды обсадных труб и правила их использования

Определяющими критериями выбора обсадных труб является длина скважинного ствола, расчетное давление грунта. Исходя из этого можно установить пластиковые, металлические или асбестоцементные конструкции. Каждый вид имеет свои преимущества, недостатки и требования к монтажу, эксплуатации.

Пластиковые трубы для скважин

Изготавливаются из полипропилена, ПВХ или ПНД. Должны соответствовать ГОСТ 2248-001-84300500-2009. Они не разрушаются под воздействием влаги, но пластиковый корпус менее устойчив к механическим повреждениям, чем металлический. Можно сформировать скважинный ствол полностью из полимерного водопроводного трубопровода, но только при правильном выборе модели.

Как подобрать хорошую пластиковую трубу для скважины:

• Расчетное давление в нижней части ствола не должно превышать 16 атм. Альтернатива – через каждые 10-15 метров скважины ставить обратные клапана для нормализации давления.
• Для ПНД диаметры от 90 см, толщина стенки – от 7 см.
• Из полипропилена используется редко из-за дороговизны. Для жесткости конструкции необходимо применять модели PN25 или выше.
• Способ соединения – резьбовое муфтовое (безмуфтовое) или сварное. Последнее для скважины применяется редко.

При низких температурах полимер теряет пластичность, что может привести к его повреждению из-за внешнего давления. Это же усложняет обслуживание системы при отрицательных температурах. Не рекомендуется установка в регионах со средней температурой зимой -10°С.

Как устроена типичная скважина?

Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами

Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.

Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.

Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

Функции обсадных труб

Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой

Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну

Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.

Обсадные трубы нужны, чтобы:

• при бурении скважины не произошло осыпание шахты;
• ствол не засорился в процессе её эксплуатации;
• верхние водоносные слои не проникали в сооружение.

Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.

Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.

Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика

Внутренняя труба с фильтром

В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.

После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.

Устройство оголовка для скважины

Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.

Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.

Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы

За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.

Кессон, адаптер, пакер

Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.

Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.

Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.

Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.

Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку

Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.

Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Монтаж изделия

Насадку оголовка для скважины своими руками на обсадную трубу — операция несложная, но требует аккуратности и внимания

Важно, чтобы затяжка болтов выполнялась равномерно и без перекосов. Основные этапы монтажа:

1. Подготовка обсадной трубы заключается в её подрезке на необходимую высоту или для выравнивания кромки, зачистке краёв. После насадки фланца сооружение покрывают антикоррозийным составом.
2. Привязка элементов конструкции к деталям оголовка: насосный трос — к рым-болту под крышкой, шланг или пластиковую трубу от помпы — к штуцеру. Крепёжные хомуты должны быть из антикоррозийных материалов, а трос защищён полимерной плёнкой.
3. Пропускание кабеля сквозь отверстие в оголовке. На период этой операции зажим ввода ослабляют для свободного передвижения электропровода. Это момент готовности установки крышки на фланец.
4. Опускание насоса в скважину на необходимую глубину, после чего приступают к монтажу оголовка. Вставляют болты, наживляют и затягивают гайки.

Крышка на скважине лишь частично защищает её от замерзания, для защиты от сильных морозов требуется дополнительное утепление. Конструкция утеплительных сооружений выбирается произвольно: это может быть деревянный короб с изоляционными материалами, или кессон — полимерная ёмкость, колпак над устьем скважины с оголовком.

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

• Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
• Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
• Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья.
Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу.
На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы.
Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется.
Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения.
Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Обустройство дренажа

В первую очередь делается план участка с примерным расположением дренажных точек. После этого необходимо рассчитать количество необходимых материалов. Для обустройства скважины требуется:

• щебень или керамзит, которым будет засыпаться отверстие;
• обсадные пластиковые или асбестовые трубы или полипропиленовая ткань с деревянными рейками.

Стенки скважины должны быть защищены от заиливания. Поэтому нужно заранее определиться с методом обустройства. Т.к. от этого зависит стоимость и сроки работ.

Варианты:

• использование обсадных труб;
• собственноручное изготовление защитного мешка из полипропиленовой ткани.

Оба варианта имеют место и хорошо справляются со своими задачами. Принцип работы у них одинаков. Делается скважина на требуемую глубину, ее стенки защищаются водопроводящим материалом, а вовнутрь засыпается щебень или керамзит. При этом диаметр точки не имеет особого значения.

Последовательность обустройства:

При помощи ручного бура или желонки делается скважина необходимой глубины. Обычно, она не больше 10 метров. По ходу бурения, нужно контролировать состав почвы, доставаемый буром. После того, как будет пройден первый водоупорный слой, нужно опуститься еще на 1-2 метра

Важно не пропустить момент, и не дойти до водоносного слоя.
Когда отверстие сделано, нужно обустроить стены. Если выбран вариант с трубой – она просто опускается в скважину на 15-20 см ниже уровня земли. Предварительно, в ней сверлятся отверстия по всей плоскости.
Если выбран вариант с тканью, будет немного сложнее

Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие.
Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду.
После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет. Важно, чтобы верх получился герметичным.
Конструкция засыпается землей.

Предварительно, в ней сверлятся отверстия по всей плоскости.
Если выбран вариант с тканью, будет немного сложнее. Понадобятся деревянные рейки по длине скважины. К ним прибивается ткань, таким образом, чтобы получилась импровизированная труба. Чтобы облегчить себе работу, можно изготовить из толстой проволоки несколько колец, чтобы использовать их как направляющие.
Полученная конструкция опускается в землю и засыпается щебнем. Он выполняет две функции. Во-первых, не дает стенкам обрушиться, а во-вторых, фильтрует всю проходящую через него воду.
После этого, скважина накрывается любым водонепроницаемым материалом. Можно использовать кусок полиэтилена или что-то другое – разницы нет

Важно, чтобы верх получился герметичным.
Конструкция засыпается землей.

На этом, обустройство дренажной скважины заканчивается. В зависимости от глубины и от сложности грунта, все работы занимают 1-2 дня.

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Рис. 2 Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.

Отзыв добавлен
