Обвязка котла твердотопливного, газового, схемы

Обвязка котла отопления своими руками

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Видео: системы отопления дома – схемы обвязки

Автономное отопление позволяет не зависеть от установленных норм потребления, ценовой политики поставщиков тепла и их настроения. Что дает возможность самостоятельно контролировать процесс отопления и поддерживать наиболее комфортную температуру в доме, экономя ресурсы при этом.

А если у вас устроена обвязка котла отопления своими руками, то и служить она будет дольше, и финансовых средств “отберет” меньше, не правда ли? Но вы никогда не занимались обвязкой да и само слово на первый взгляд кажется вам непонятным?

Не стоит пугаться обилия труб, устройств и технологических этапов – после прочтения статьи вам эта работа будет по плечу. Здесь рассмотрены схемы обвязки для напольных и настенных типов отопительного оборудования, подобраны наглядные фото и рекомендации специалистов по выполнению обвязки в домашних условиях.

Обвязка котла отопления – это система трубопроводов и оборудования, предназначенная для обеспечения радиаторов теплоносителем. Проще говоря, это все, кроме батарей.

Первый шаг – это выбор отопительного котла, с производительностью которого нужно заранее определиться.

На расчет необходимой мощности отопительного агрегата влияет множество факторов, это:

  • объем здания;
  • количество окон и общая площадь остекления;
  • число и площадь дверных проемов;
  • теплопроводность материалов, использованных при сооружении стен;
  • степень утепления несущих конструкций;
  • среднегодовая температура в регионе строительства;
  • расположение здания, т.е. на какую из сторон света выходит основной, по традиции наиболее остекленный, фасад.

Однако есть усредненный показатель, который без углубленных вычислений позволяет определить требующуюся производительность.

Для средней полосы за отправную точку (но не руководство к действию!) можно принять 1 кВт на 10 м² отапливаемой площади. К расчетной мощности котла отопления, необходимо обязательно, добавить запас не менее 20%.

Тепло для обогрева зданий получают путем переработки топлива в котлах, нагревающих теплоноситель

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

  • Циркуляционный насос.
  • Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
  • Расширительный бак.
  • Шаровые краны — сливной, балансировочный и т.п.
  • Манометр.
  • Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

  1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
  2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
  3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
  4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
  5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Обвязка газового котла и ее предназначение

Под обвязкой подразумеваются трубы и механизмы, которые применяются для подачи теплоносителя от котла к радиаторам. Это практически вся отопительная система, за исключением батарей.

В комплектацию систему входит большое количество узлов, однако самый простой вариант обвязки может смонтировать и непрофессионал. А вот если требуется схема, то в таком случае лучше обратиться за помощью к специалистам.

Выбирая схему обвязки, в каждом конкретном случае необходимо принимать во внимание вид котла, особенности постройки, тип системы отопления. Любой газовый агрегат опасен

Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП

Любой газовый агрегат опасен. Если допустить оплошности в процессе подключения, то в результате можно получить не только проблемы с обогревом жилья, это также чревато взрывами и разрушениями

Именно поэтому очень важно строго соблюдать нормы и требования техники безопасности. Выполняя обвязку газового котла для отопления частного дома следует опираться на требования СНиП

Необходимо хорошо спланировать схему отопления, решить, где будет размещаться оборудование, особенности прокладки трубопроводов.

Обвязка котла выполняет ряд очень важных функций:

  1. Осуществляет контроль давления. Если все условия обвязки соблюдены и она выполнена правильно, то тепловое расширение компенсируется. Значит давление в отопительной системе не будет повышаться до слишком больших показателей.
  2. Следующая функция — удаление воздуха. Из-за пузырьков воздуха появляются пробки, что негативно сказывается на водяном отоплении. В таких ситуациях радиаторы прогреваются неравномерно, а расход ресурсов остается таким же. Выполнить качественную обвязку котла нужно для того, чтобы избежать таких неприятных моментов.
  3. Профилактика засоров в системе. Если допустить ошибки в процессе обвязки котла, то возникает высокая вероятность появления окалин в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что приводит к перерасходу топлива, а это увеличивает стоимость отопления, притом, что качество его снижается.
  4. Можно подсоединять другие контуры. Вы можете дополнительно монтировать напольный обогрев, накопительный бойлер.

Применение буферной емкости

Схема обвязки твердотопливного котла с баком аккумулятором не отличается широким распространением. Она довольно громоздкая, но позволяет обеспечить более корректную работу отопления. Ее преимущества:

  • Стабилизация температуры в системе за счет повышенного объема воды в контуре;
  • Возможность снижения количества подходов для закладки горючего в топку котла за счет аккумуляции избыточного количества тепла в баке-аккумуляторе;
  • Возможность аккумуляции явно лишних избытков тепловой энергии при использовании слишком мощного котла или избыточной закладки дров.

Схема с теплоаккумулятором имеет один недостаток – необходимо выделить место под само устройство. Объем используемой емкости достигает нескольких сотен литров, поэтому для размещения бака понадобится свободное пространство.

Существует множество схем подключения буферных емкостей. Самые простые из них подразумевают применение одного и того же теплоносителя в котле и в отопительной системе. Более эффективная схема – с применением трехходового клапана с термостатом, чем обеспечивается более равномерный и экономный расход тепловой энергии из буферной емкости.

Также применяются схемы с двумя контурами. В этом случае теплоаккумуляторы систем отопления оснащаются теплообменниками, подключаемыми к твердотопливным котлам. Теплообменники нагревают воду в баке, которая является теплоносителем контура отопления. Этот вариант отличается своей экономичностью и более равномерным нагревом.

Данная схема с буферной емкостью является щадящей для твердотопливных котлов, которые не рассчитаны на большое давление в отоплении. А в этом случае теплоносители будут разделены, давление в баке и в радиаторах никак не повлияет на давление в самом котле и теплообменнике.

Использование одноконтурного твердотопливного котла часто вынуждает искать схемы организации горячего водоснабжения. Для этих целей можно приспособить накопительный или проточный водонагреватель. Также возможно применение более продвинутого бака-теплоаккумулятора со встроенным змеевиком контура ГВС. Такая схема обвязки станет оптимальным и выгодным решением, так как решит проблему с горячим водоснабжением.

Открытая схема отопления

Схема отопления частного дома с твердотопливным котлом и открытым расширительным баком считается самой подходящей для таких обогревателей. Дело в том, что даже при резком скачке температуры и давления такая система останется работоспособной.

Отсутствие электрического оборудования позволяет использовать такую схему вдали от цивилизованных районов. Кроме того, если сравнивать с газовой, то твердотопливная система отопления намного дешевле. У схемы естественной циркуляции есть и ряд недостатков:

  1. Появление коррозии в трубопроводах, так как система открыта для свободного доступа кислорода.
  2. Быстрое испарение теплоносителя из расширительного бака.
  3. Большая разница между температурой теплоносителя в разных частях контура.

Чтобы кислород не поступал в систему, а вода не так быстро испарялась, в расширительный бак владельцы добавляют масло, которое образует защитную пленку. При монтаже дровяной котельной следует выполнить ряд условий.

Как подключить котел отопления:

Использование трехходового клапана

Создавая схему обвязки твердотопливного котла своими руками, следует продумать необходимость установки трехходового клапана. Правильно спроектированная система отопления должна показать не самое большое различие между температурой воды в обратной и подающей трубе – обычно она колеблется в пределах 20-30 градусов. Но иногда этот параметр выходит за пределы нормы, из-за чего температура в «обратке» падает.

Казалось бы, что в этом нет ничего страшного, так как твердотопливный котел в любом случае доведет теплоноситель до заданной температуры. Но на практике это частенько приводит к образованию конденсата, вызывающего коррозию. Нейтрализовать это явление помогает трехходовой клапан. Он устанавливается между подающей и обратной трубой, подмешивая более горячий теплоноситель из подающей в «обратку».

В результате смешения температура в обратной трубе отопления повышается, из-за чего образование конденсата становится невозможным. Вместе с трехходовым клапаном поставляется температурный датчик, замеряющий температуру «обратки». Как только ее температура достигнет нормы, подмешивание горячего теплоносителя прекратится.

Обратите внимание, что в данной схеме обвязки твердотопливного котла циркуляционный насос должен располагаться между клапаном и отопительным агрегатом, а не где-то в другом месте.

Комплектация обвязки

В состав обвязки входят следующие элементы:

  • Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
  • Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.
  • Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
  • Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
  • Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
  • Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур

При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт

Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.

Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

  • Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
  • Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

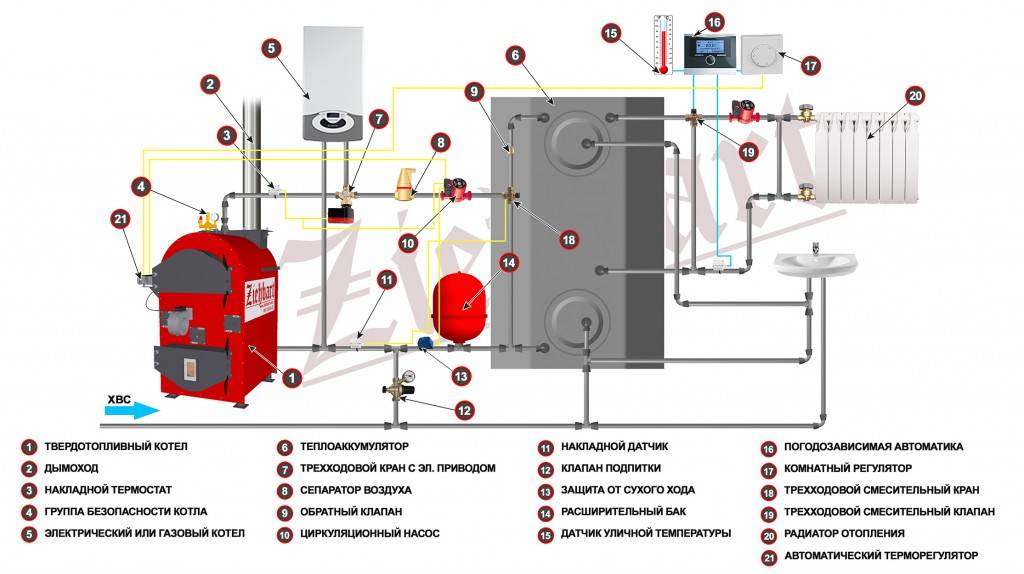

Схема с теплоаккумулятором

Постепенно прогревается все отопление, и клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат. Таким образом, тепловой контур ограждается от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Подключение труб и элементов безопасности Придерживаясь схемы подключения, произвести врезку группы безопасности в полной комплектации для данного типа котла, которая ставится до запорных кранов. Сначала создается первичное замкнутое кольцо, по которому по кругу под воздействием циркуляционного насоса движется теплоноситель.

Особенности подключения

Двухконтурный котел не нужно проектировать совместно с системой естественной циркуляции — после того, как заканчивается нагрев теплоносителя, его движение прекратится в короткие сроки. Повторный нагрев осуществляется достаточно продолжительный период времени, и, как следствие, — неравномерное распределение тепла в радиаторе. Однако, в комплектацию многих моделей входят циркуляционные насосы.

Традиционный вариант обвязки котлов с двумя контурами выглядит следующим образом. Горячая вода поднимается в подающий трубопровод, который охватывает дом вверху. Затем теплоноситель протекает по подключенным стоякам с приборами обогрева, не размыкающим стояк полностью.

В комплектацию радиаторов входят перемычка и дроссель, которые отвечают за функции регулировки тепла. На второй линии подводки необходим отсекающий вентиль. Воздухоотводчик монтируется в верхней части контура расширительного бака. По нижнему подключению системы теплоносителя движется в обратном направлении. Достоинство подобной схемы состоит в возможности работы в режиме естественной циркуляции.

На что обратить внимание при установке?

Каждое из соединения обязательно должно быть качественным.
Обвязка твердотопливного котла отопления должна принимать во внимание межсезонье – это позволит избежать перегрева в доме.
В большинстве случаев используются схемы с 2-мя контурами.
Чем выше качество всех используемых элементов и деталей, тем лучше будет сама обвязка. Дешевые детали низкого качества – верный путь к пустым затратам.
Трубы, выполненные из горючих материалов, использовать нельзя! Полипропилен возможен лишь в том случае, если он сертифицирован.
Обратите внимание на габариты расширительного бака – чем больше обвязка, тем большими они должны быть.
Благодаря регулярному ТО система всегда будет исправно работать.
Естественная циркуляция целесообразна только при незначительных площадях.
Рабочая жидкость обязательно должна быть чистой, без каких-либо примесей.
В соединениях рекомендуется использовать паронит, дабы предотвратить возможные течи.
Использование воздухоотводчика предотвратит завоздушивание магистрали.

В качестве заключения

Как видим, обвязка твердотопливного котла отопления является крайне трудоемкими и сложным процессом, который требует не только специфических навыков, но и соответствующего образования. И только в случае профессионального подхода система будет долговечной, эффективной и, что самое главное, безопасной! Поэтому эту работу лучше все же доверить профессионалу, ибо самодеятельность в таких случаях может не только не принести результатов, но и быть опасной для вас и окружающих.

Удачи в работе!

Стальные холоднокатаные трубы

Опциональные элементы

Какие еще элементы может включать обвязка напольного или настенного котла?

Теплоаккумулятор

Так называется металлический или полимерный бак с теплоизолированными стенками. Как и следует из названия, он служит для накопления тепловой энергии.

Это полезно в двух случаях:

  1. При использовании твердотопливного котла. Накопление тепла позволяет увеличить промежуток времени между растопками и эксплуатировать котел на номинальной мощности (и, соответственно, с максимальным КПД);
  2. При обогреве дома электрокотлом и наличии двухтарифного счетчика. Ночью, когда цена киловатт-часа электроэнергии минимальна, котел греет воду в баке теплоаккумулятора, а днем накопленное тепло расходуется для обогрева жилья.

Теплоаккумулятор в домашней котельной.

Использование теплоаккумулятора подразумевает наличие двух контуров, по крайней мере, один из которых работает с принудительной циркуляцией. Первое кольцо соединяет теплообменник котла и бак, второе — теплоаккумулятор и отопительные приборы.

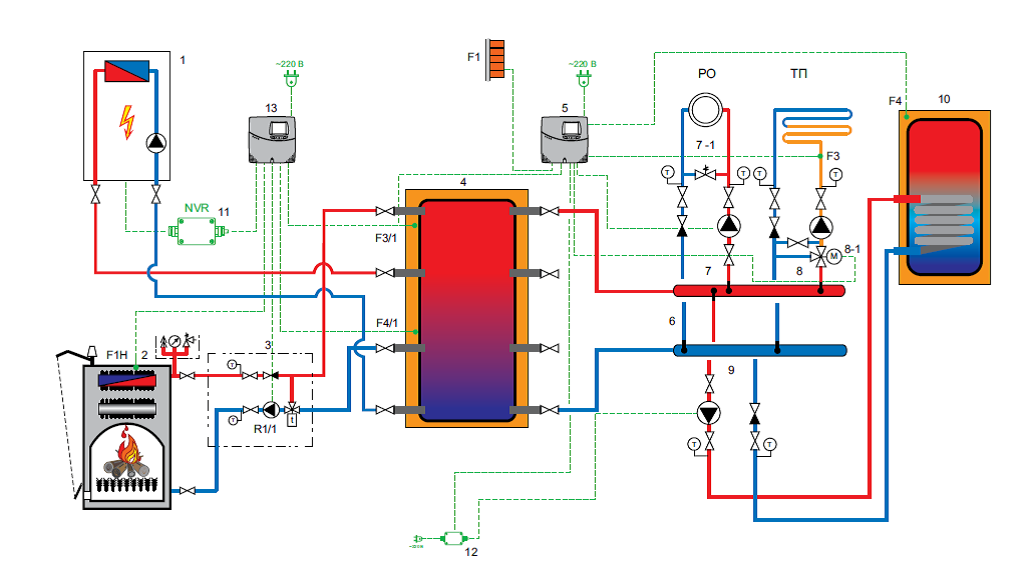

Схема подключения теплоаккумулятора к котлу и отопительному контуру с рециркуляцией.

Гидрострелка

Гидрострелка с патрубками для подключения нескольких контуров.

В сущности, это просто толстая труба с несколькими входными и выходными патрубками. Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя (например, радиаторов и теплого пола).

Температура воды в трубах теплого пола — не больше 40 градусов.

Каждый из контуров комплектуется собственным насосом и (в случае низкотемпературного контура) трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

В ряде случаев функцию гидрострелки выполняет теплоаккумулятор.

Как это возможно?

Внутри бака медленно циркулирующая вода разделяется по температуре: наиболее горячий (и наименее плотный) теплоноситель собирается в верхней части бака, наиболее холодный — в нижней.

Отбирая воду из патрубков, расположенных на разной высоте, можно получить любую температуру в диапазоне от температуры подачи котла до комнатной.

На фото — подключение теплоаккумулятора к разнотемпературным системам ГВС и теплого пола.

Коллектор

Отопительный коллектор.

Одна из проблем последовательного подключения отопительных приборов — разброс между ними по температуре. Радиаторы на подаче всегда горячее батарей на обратке, что приводит к неравномерному прогреву комнат в доме.

Коллектор позволяет подключить несколько конвекторов, радиаторов или контуров теплого пола параллельно. Каждый отвод коллектора комплектуется собственным краном или дросселем, допускающими независимое отключение и регулировку приборов.

Коллекторная разводка отопления.

Бойлер косвенного нагрева

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником.

Однако у этого решения есть пара неприятных недостатков:

  • Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности. Если у вас стоит электрокотел, а на дом выделена мощность в 10 КВт — вам волей-неволей придется выбирать между теплыми комнатами и горячим душем;
  • Большая часть проточных нагревателей не допускает точной регулировки температуры воды на выходе. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами.

Бойлер косвенного нагрева — типичный накопительный водонагреватель, лишенных обеих проблем. Он подключается к отопительному контуру и отбирает часть тепла у теплоносителя.

Бойлер косвенного нагрева.

Летом циркуляция идет по малому кругу — между котлом и бойлером.

Подключение бойлера к котлу.

https://youtube.com/watch?v=owCRvUbz1CI

Заключение по теме

Тепло в автоматическом режиме будет поддерживаться электробойлерами

Как видите, есть несколько способов организовать отопление и горячее водоснабжение, используя двухконтурный газовый отопительный прибор. Не все схемы эффективны и экономичны

И если перед вами стоит задача правильно организовать обе системы, то рекомендуем обратить внимание на связку одноконтурный котел-бойлер. Кстати, в этой связке может быть использован котел дровяного типа. И последнее

Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными

И последнее. Независимо от того, к какому теплообменнику будут подсоединяться трубы, нужно позаботиться о том, чтобы все они были разъемными.

Поэтому предлагаем схему соединения второго теплообменного устройства:

  • Отсекающий вентиль.
  • Американка.
  • Фильтр грубой очистки.
  • Фильтр тонкой очистки или магнитный фильтр.
  • Американка.

То есть необходимо создать условия, чтобы в теплообменник заходила чистая вода. И если потребуется ремонт, все части системы могли отсекаться от подачи воды и легко сниматься.
