Как сделать обустройство скважины на воду

Особенности и задачи обустройства

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

  • кессон;
  • насос;
  • автономный источник питания;
  • оголовок.

Обустройство водозаборной скважины должно обеспечить:

  • чистоту воды;
  • защиту от замерзания;
  • условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

  • фильтры для очистки воды;
  • манометры;
  • реле для насоса;
  • автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.

Мы в соцсетях

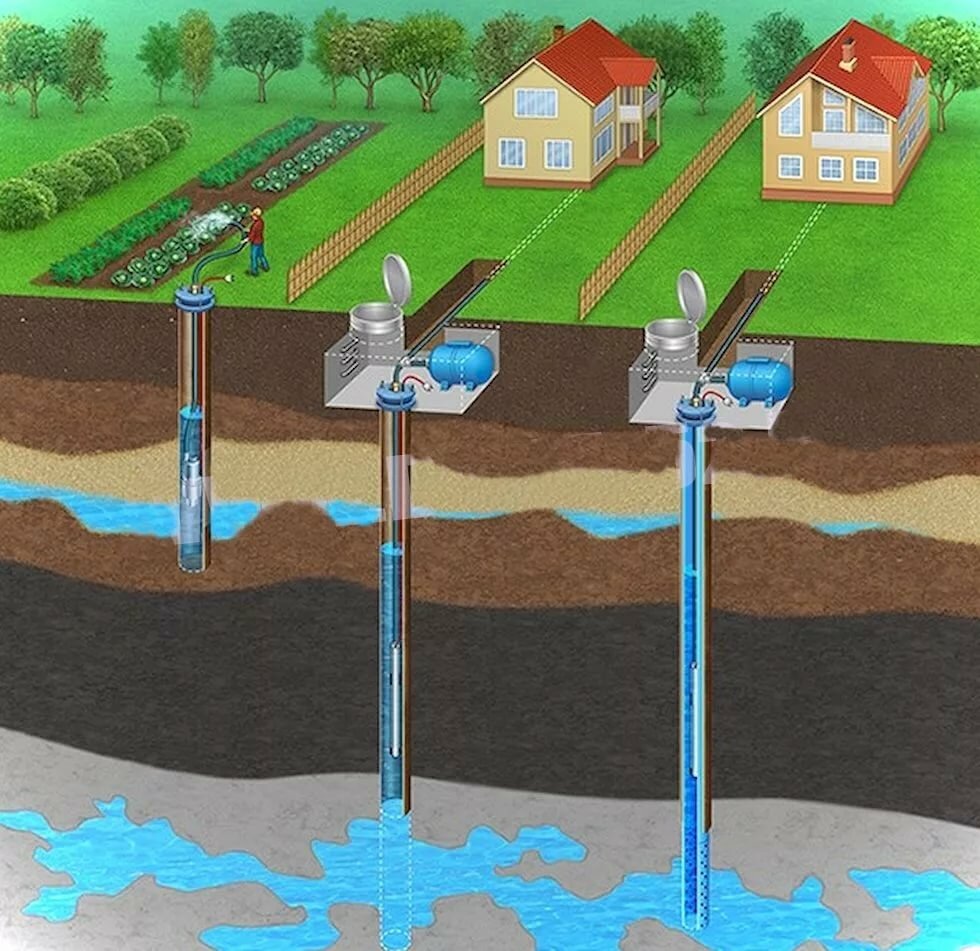

Схема устройства

При выборе подходящей конструкции артезианской скважины следует изучить тип грунта на участке. Согласно этой характеристике системы делят на несколько видов:

  • стандартная (или однотрубная);
  • двойная (с применением двух труб);
  • телескопическая (в этом случае используются 3 вида труб);
  • система, оснащенная кондуктором.

Вариант 1: однотрубная конструкция

Такую схему установки часто называют типовой. Устройство артезианской скважины в этом случае максимально простое, однако требования к грунту более жесткие

Важно, чтобы в известняковом слое не было прослоек песка и глины

В ходе установки металлическая обсадная колонна доводится только до верхнего слоя известняка. Диаметр трубы может варьироваться в пределах 133-159 мм. После этого в слое горизонта бурят отверстие, выходящее в слой артезианской воды. Диаметр отверстия меньше диаметра обсадки. В этом случае в слое известняка обсадная труба не требуется, так как разрушения маловероятны.

Вариант 2: двухтрубная система

При монтаже такой конструкции используют 2 вида обсадных колонн: пластиковую и металлическую. Колонну из металла погружают в почву до уровня известнякового горизонта. Внутрь нее вставляют другую трубу (из ПВХ). Ее диаметр должен незначительно отличаться от диаметра металлической обсадки в меньшую сторону. Пластиковая труба опускается ниже и только немного не доходит до водоносного слоя.

Вариант 3: телескоп из трех труб

Использовать такую конструкцию рекомендуется на сложных почвах и неустойчивом грунте. Телескоп состоит из двух или трех обсадных труб, благодаря чему повышается прочность скважины и ее срок службы.

Выполняют ее следующим образом:

  1. В подготовленную скважину вставляют наиболее широкую металлическую трубу. Она доходит до слоя валунов.
  2. В широкую обсадку помещают еще одну металлическую трубу, диаметр которой немного меньше. Она проходит глубже и достигает слоя известняка.
  3. Третья труба (из пластика) используется в том случае, если в верхнем известняковом горизонте присутствуют прослойки песка или глины. Эта обсадка вставляется во вторую и опускается еще ниже (до уровня воды).

Вариант 4: конструкция с кондуктором

Такую схему специалисты советуют применять в тех случаях, когда в верхнем слое почвы присутствуют плывуны. Кондуктор представляет собой трубу большего размера, чем основная обсадка. Эта деталь устанавливается в верхних слоях грунта и призвана защищать главную конструкцию от повышенного давления. Например, при диаметре обсадной трубы 125 мм диаметр кондуктора может составлять около 160 мм. Установку кондуктора можно совместить с монтажом кессона.

Схема автономного водоснабжения основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

  1. Скважина – источник воды.
  2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.

Устройство водопроводной системы частного дома можно разделить на три блока:

  1. Система водозабора.
  2. Дворовая магистраль.
  3. Внутридомовой водопровод.

Важные моменты при обустройстве

Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном. Например, использовать кессон заводского производства.

Если расположить скважину поближе к дому, то:

  • уменьшится объем земляных работ;
  • потребуется меньше труб;
  • понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.

Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.

Нюанс #1 – выбор метода бурения скважины

При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.

Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.

Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней

Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.

Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.

При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент

Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность

Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться

Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.

Нюанс #2 – секреты бурения скважины

Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.

Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.


Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают

Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

Нюанс #3 – оптимальный материал для кессона

Существует несколько видов кессонов:

  • из ж/б колец;
  • металлические;
  • пластиковые;
  • кирпичные.

Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.

Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.

Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: «Как сделать колодец для скважины своими руками — инструкция»). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

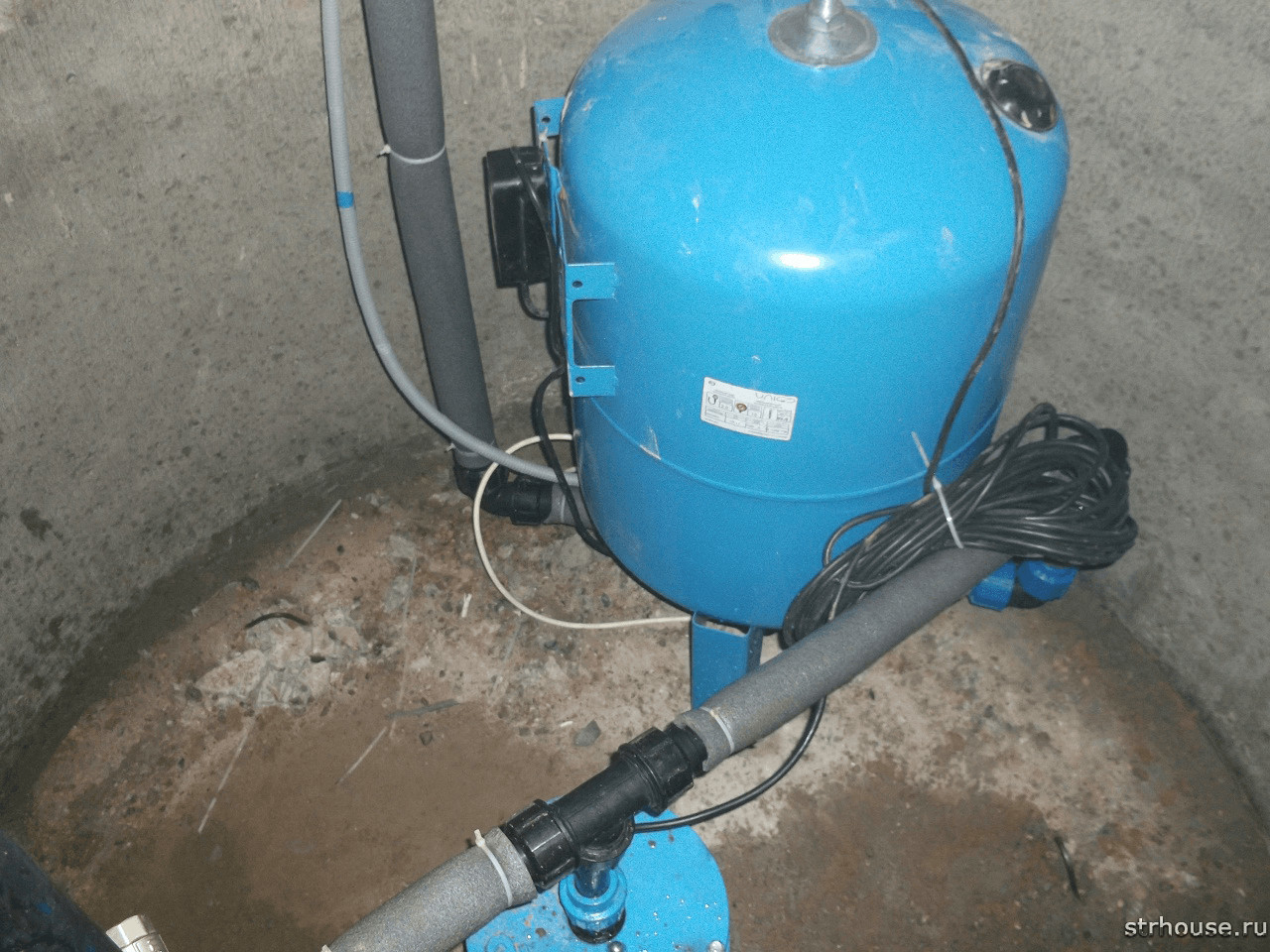

Гидроаккумулятор в схеме подключения скважинного насоса

Наличие гидроаккумулятора в системе водоснабжения частного дома ‒ это предотвращение проблем с подачей воды. Гидробак позволяет насосу не перегружаться. После заполнения резервуара водой, насос автоматически отключается и возобновляет работу только тогда, когда жидкость расходуется до определенного уровня. Объем гидробака варьируется от 12 до 500 литров. При отключении электроэнергии в емкости всегда будет определенный запас воды.

Существуют гидроаккумуляторы мембранного и накопительного типа. В первом случае ‒ это малоразмерные приборы, с обратным клапаном и манометром. Выполняют задачу обеспечения в водопроводе давления. Накопительные гидроаккумуляторы имеют резервуары большого объема, их устанавливают чаще всего на чердаках домов, что требует усиления конструкций и теплоизоляции для защиты от морозов зимой.

Принцип работы расширительного бака для водоснабжения заключается в поддержании давления в системе водоподачи. В цилиндрической емкости есть две камеры, для воздуха и для воды. При заполнении емкости водой, воздушная часть уменьшается, при этом увеличивается давление. Расширительный бак любого типа решает такие задачи:

  • поддерживает давление в системе, когда насос отключен;
  • защищает оборудование от гидравлических ударов;
  • сохраняет резервное количество воды, на случай проблем с подачей электричества;
  • защищает элементы системы от быстрого износа.

Расширительный бак позволяет не включать насос каждый раз, когда потребность в воде незначительная и ее хватает из резервуара.

Теперь разберемся с тем, как подобрать расширительный бак для водоснабжения. Все будет зависеть от другого оборудования, включенного в схему водоснабжения. В специальных точках продажи всегда можно получить исчерпывающую консультацию.

Способы бурения

Перед выяснением ответа на вопрос, как устроена скважина, вполне логично будет изучение методов и устройств, способствующих её формированию. Возможные варианты бурения:

Алмазное бурение . Названо по типу рабочего инструмента. Применяется крайне редко из-за его высокой стоимости.

Турбинное бурение . Скважины на воду появляются благодаря применению турбобура. При обороте турбины он совершает поступательные движения. В процессе используются бурильные трубы.

Электробур . Эксплуатация устройства предполагает его предварительное подключение к источнику энергии. Процесс бурения легко контролируется с поверхности.

Гидродинамическое бурение . Его использование актуально для создания бесфильтровых конструкций

Незаменимо в случаях, когда важно строго придерживаться формы.

Шнековое бурение разрушает породу, которую после подымают наверх. Применяют при работе с мягкими породами для неглубоких скважин

Подобная методика очень популярна, но совершенно не подходит для работы с твёрдыми участками.

Пневмоударное бурение . Актуально для применения на небольших глубинах. Отличается высокими энергозатратами, поэтому редко используется владельцами дач.

Винтовые двигатели . Работа с ними напоминает турбинное бурение. Относительно небольшие габариты винта делают более комфортной его эксплуатацию. Часто используется для создания водозаборных систем на дачных участках.

Основные этапы бурения на следующем видео:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Как сделать автоматический инкубатор для яиц своими руками

Преимущества скважины с кессоном

При круглогодичном использовании скважины не обойтись без монтажа в ее устье кессона. Эта ограждающая конструкция представляет собой водонепроницаемую камеру, расположенную в водонасыщенном грунте. С точки зрения удобства обслуживания и эксплуатации скважина с кессоном — самый оптимальный вариант.

Кроме кессона, неотъемлемыми элементами водяной скважины являются гидроаккумулятор, насос поверхностного или погружного типа, трубы, запорная и регулирующая арматура, при желании хозяев и оголовок.


Зимой внутри кессона поддерживается стабильная температура. Обычно она не опускается ниже 0°C. В таких условиях насосное оборудование может эксплуатироваться круглый год

Такое решение имеет ряд преимуществ:

  1. Все водопроводное оборудование размещено компактно в камере и для него не нужно выделять отдельное место в доме. Как и в случае с центральным водоснабжением, в дом нужно будет завести только трубу, а также питающий кабель для насоса.
  2. Если дом предназначен исключительно для летнего проживания, то для удаления воды из водопровода на зиму потребуется всего лишь открыть сливной кран, находящийся в кессоне.
  3. Когда нужно подать вводу в несколько точек на участке, то эту идею реализовать очень просто путем вывода из кессона необходимого числа трубопроводов. Регулировка процесса при этом осуществляется посредством вентилей.
  4. Лебедка, смонтированная в верхнем отделении камеры, упростит процесс извлечения насоса из глубокой скважины в случае необходимости его ремонта или замены.
  5. Камера защитит от замерзания скважинное оборудование, находящееся в ней. Если монтаж кессона выполнен правильно, можно не беспокоиться о сохранности его начинки даже при температуре -35°C.

Таким образом, при наличии кессона неблагоприятные внешние факторы никак не отразятся на качестве водоснабжения дома.

Основное требование к кессону — герметичность. При нарушении этого условия по обсадной трубе в водоносный слой может попасть грязная вода из камеры. Загрязнение водоносного горизонта недопустимо, поэтому оголовок колодца и кессон всегда должны оставаться сухими.

Для снабжения водой дома и приусадебного участка лучший вариант кессона — пластиковый. Он обеспечивает 100% герметичность. Упрощает его доставку и монтаж небольшой вес

При расчете высоты этой конструкции следует исходить из глубины промерзания грунта. Чтобы кессон гарантированно находился ниже этой точки, размер принимают равным двум метрам. Для удобства выполнения работ внутри кессона диаметр внутреннего пространства должен быть в пределах 1–1,5 м.

Изготавливают камеру из металла, пластика, кирпича или железобетонных колец. В его днище есть место для фиксации конструкции на обсадной колонне. Патрубки для выведения труб и кабелей находятся в стенках. Для обеспечения удобного доступа к оборудованию кессон часто укомплектовывают лестницей. Закрыта камера герметичной крышкой.

Как заточить цепь бензопилы

Монтаж аккумулятора давления в системе водоснабжения

Сбор данных – что нужно для расчетов?

В каждом отдельном случае на расход плиточного клея влияет множество факторов:

  • тип основания;
  • вид плитки;
  • вид клеевого состава;
  • технология нанесения и мастерство.

Следует понимать, что приступать к подсчетам следует только после того, как вы определились с видом плитки и качеством основания. Делать расчеты навскидку, не имея базовых значений, чревато нехваткой материалов или большими излишками.

Начнем с основания. Существует такое понятие, как тонкослойная укладка – она возможна, если поверхность, на которую будет наноситься клей, очень хорошо выровнена и имеет перепады не более 3 мм. В этом случае норма – 5 мм толщины клея, этого достаточно, чтобы сцепить плитку и основание. Стандартный расход смеси в этом случае – до 5 кг на 1 квадратный метр.

Клеящая смесь может быть применена и для удаления неровностей – это дешевле и быстрее, чем предварительно подготовить пол, например, залить стяжку. Для толстослойной укладки необходимы специальные составы, которыми можно выровнять перепады вплоть до 30 мм. Толстослойная укладка необходима и в том случае, если плитка с обратной стороны имеет ярко выраженную рифленую структуру.

Для экономии клея на 1 м2 также необходимо провести грунтование основы. Многие этим этапом пренебрегают, не желая тратиться на покупку грунта, однако в этом случае они переплачивают за объем использованного клея. Куда же он израсходуется? Грунт служит для того, чтобы заполнить поры в основании и обеспечить сильное сцепление материалов. Без грунта основание впитывает немало клея, особенно если выбор состава не был оптимизирован под определенный вид основания. Так, кирпич впитывает гораздо больше влаги и клея, чем тот же гипсокартон. Именно поэтому производители предлагают разные составы для разных поверхностей.

Как правильно оборудовать скважину на воду с кессонами

Водная скважина дополняется кессоном с целью размещения необходимого оборудования и для выполнения защитной функции. Кессоны выгоднее с точки зрения эксплуатационных расходов, так как в отличии от наземной конструкции не нуждается в обогреве, если установлен правильно и ниже уровня промерзания грунта.

Подготовительные работы

Даже заглубленные кессоны могут быть выдавлены грунтом при проблемах с высоким уровнем залегания верховодки, поэтому перед установкой оборудования необходимо продумать «якорь» как для легких пластиковых, так и достаточно устойчивых металлических конструкций.

С этой целью требуется залить бетонную плиту, к которой будет закрепляться донная часть кессона посредством анкерных болтов. Если монтаж производится на достаточно высоком и не подтопляемом участке, то бетонное основание может быть заменено качественной песчаной подушкой. Вне зависимости от вида, установка осуществляется строго вертикально.

Этапы монтажа и благоустройства скважины

Очень важный этап – обвязка скважины посредством обустройства приямка или кессона. Стандартная схема поэтапного монтажа не слишком сложная:

  • вокруг обустраиваемой скважины выкопать яму диаметром, который превышает размер кессона примерно на 20 см;
  • при риске подхода грунтовых вод необходимо сделать углубление для их откачивания;
  • установка на обсадную трубу и герметичное крепление;
  • засыпка кессона почвой таким образом, чтобы на поверхности была расположена крышка люка для обслуживания.

После установки проводятся дальнейшие монтажные работы и вывод трубопровода для подачи воды в домовладение.

Видео-урок и заключение

В верхней передней части центробежного насоса имеется отверстие, у которого есть крышка для заливания воды. Это нужно для осуществления прохождения жидкости через насосную станцию. Как только вода уйдет, можно будет закрыть отверстие.

Внимание: В конце процесса подготовки следует проверить показатель давления в гидроаккумуляторе, которое должно быть 1,2-1,5 атмосфер. В том случае, когда давление ниже, можно произвести подкачку с помощью автомобильного насоса либо компрессора (можно применить насос велосипеда), присоединив его на станции к зоне с авто-ниппелем

После всего делается настройка реле давления, подключении очищающих фильтров и разводке внутреннего трубопровода.

Как видно, все делается не так и сложно. Все можно увидеть на фото. Перед покупкой станции должна быт тщательно изучена инструкция, не стоит брать впритык по объему потребления, сделайте допуск в сторону увеличения. Цена на агрегат может быт разной, но не стоит гнаться за дешевизной, отдайте предпочтение проверенным и надежным брендам.
