Обратный клапан для воды для насоса

Где правильно устанавливать обратный клапан

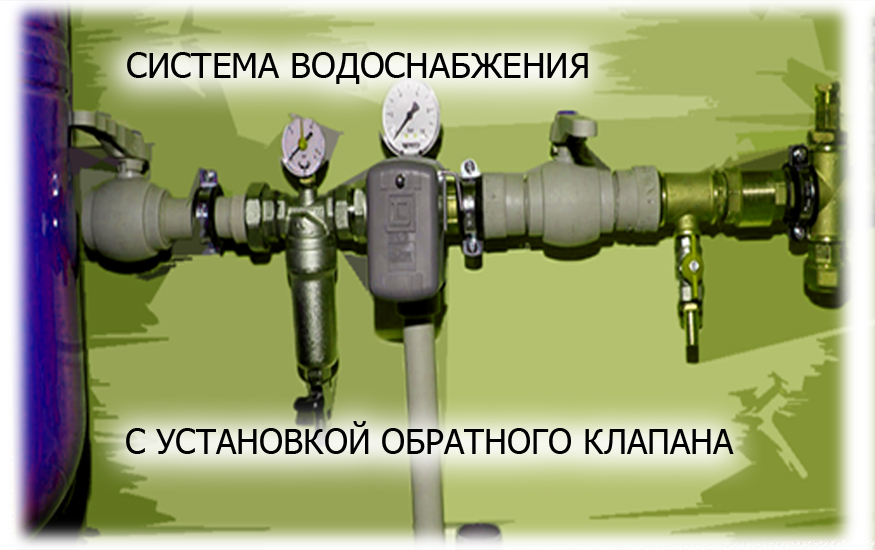

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

Места установки клапанов

Мест для установки обратного клапана в системах водоснабжения очень много. В бытовом водоснабжении выделяют следующие места для монтажа:

  1. На входе в квартиру. Здесь стоит поставить обратный клапан на системе водоснабжения, если вы используете автономный гидроаккумулятор. Это позволит воде из гидроаккумулятора не сливаться обратно в систему, когда воду в очередной раз отключат без предупреждения.
  2. После прибора учета на воду. Здесь обратный клапан сможет защитить счетчик от гидроудара в момент ремонтных работ ЖКХ.
  3. В совокупности с насосной станцией.
  4. В совокупности со скважинными насосами, где обратный клапан вкручивается в сам насос и опускается в отверстие скважины для забора воды. При таком подключении вода уже не будет стекать обратно.
  5. В совокупности с электрическим и газовым водонагревателем, чтобы исключить отток воды обратно в систему.
  6. В совокупности со стиральными и посудомоечными машинами, в качестве защиты устройств от протечек.

https://youtube.com/watch?v=bdLeUr1Jli0%3F

Советы специалистов

Чтобы избежать ошибок при монтаже и дальнейших неприятностей, рекомендуется ознакомиться с советами специалистов:

Следует обратить внимание на стрелку, указанную на корпусе клапана. Направление этой стрелки должно совпадать с направлением тока жидкости в трубопроводе.
Устройство необходимо устанавливать в таких местах, куда есть легкий доступ

Это делается для того, чтобы в будущем можно было проводить технические осмотры изделия или ремонтные работы.
Прежде чем приступить к монтажу, необходимо проверить устройство на герметичность.
Стальные и латунные приборы отличаются продолжительным сроком службы, так как они проявляют высокую стойкость к высоким давлениям и коррозии. Поэтому для водопроводных труб рекомендуется приобретать устройства из этих материалов.
Если в доме используется отопление автономного типа, то клапан следует установить в обратном трубопроводе на выходе из отопительного прибора.
Клапан следует монтировать после приборов учета, чтобы обратный поток воды не искажал их показания.
Если пластиковое устройство предусмотрено для монтажа в систему из чугунных труб, то необходимо поставить переходник из чугуна в пластик.

Клапан, грамотно установленный в систему водоснабжения или отопления, поможет избежать многих неприятностей. Чтобы она функционировала долго и корректно, необходимо следовать советам специалистов и соблюдать правила монтажа, указанные в инструкции.

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Прямоточный гравитационный обратный клапан

Конструктивное исполнение позволяет надежно использовать его внутри скважины. Устанавливается непосредственно на выходном патрубке насоса, если применяется погружной вариант. При использовании наружного агрегата обратный клапан размещают в нижнем конце заборной трубы.

В выходной патрубок погружного насоса устанавливается входной патрубок. В зависимости от его внутреннего диаметра подбирается шарик. Ложе для шарика готовится так же, как для пружинного клапана, чтобы не допускать протекание воды при высоком давлении столба в заборной трубе (шланге). Выходной патрубок крепится к корпусу с противоположной стороны и соединяется с заборным шлангом.

Особенностью конструкции является необходимость задерживать шарик в корпусе, чтобы не допустить его подъем потоком до выходного отверстия. В противном случае он просто перекроет воду.

Это можно сделать, установив проволочный упор. В корпусе сверлится сквозное отверстие диаметром 2 – 2,5 мм, в него вставляется проволока из меди или алюминия. Концы вставки нужно расклепать, причем сделать это нужно качественно, чтобы обеспечить герметичность корпуса. В принципе, остается только установить клапан на место перед спуском системы в обсадную трубу.

При выключенном насосе шарик под собственным весом перекрывает нижнее отверстие. Когда он включается, создается отрицательное давление в заборной трубе, поднимающее шарик и открывающее вход для воды.

Желтый (Примула)

Изготовление обратного клапана

Чтобы сделать обратный клапан, воспользуемся стандартным тройником с внутренней присоединительной резьбой.

Рис.1. Тройник как корпус обратного клапана

Подготовка заборного патрубка

Перед его установкой нужно подготовить посадочное место для запирающего шарика в следующем порядке:

Зажать деталь в тиски за гладкую часть.
Сверлом, диаметр которого на 5 – 6 мм больше внутреннего диаметра патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60о (стандартная заточка сверла).
В отверстии поместить шарик и несколько раз легко ударить по нему молотком. При этом образуется ровное посадочное место для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком

Важно! Степень деформации патрубка не должна распространяться на форму трубы, то есть, ее наружные размеры должны остаться неизменными.

Изготовление пружины

При подборе материала для этого изделия предпочтительна нержавеющая неотожженая проволока диаметром 0,5 – 0,8 мм. В таком состоянии она остается достаточно упругой и долго сохраняет это свойство, в то же время отожженная быстро их потеряет. Сделать ее можно так:

  1. Замерить внутренний диаметр тройника.
  2. Подобрать стержень, диаметр которого составляет 0,65 – 0,7 от замеренного размера на тройнике.
  3. Зажать стержень в тисках, просверлить отверстие диаметром чуть больше диаметра выбранной проволоки, которая должна свободно в него входить.
  4. Вставить конец проволоки в отверстие, загнуть.
  5. Плотно, виток к витку, намотать проволоку на стержень, снять с него не отрезая конца.
  6. Замерить параметры пружины: диаметр на два миллиметра меньше внутреннего размера тройника; длина должна обеспечивать удерживание шарика во входной части при полном сжатии. Это позволит удержать его в корпусе при работе насоса.
  7. Пружину обрезать в размер по длине. Крайние витки подогнуть внутрь на ¾ диаметра, зашлифовать.

Сборка клапана

  • установить всасывающий патрубок;
  • установить заглушку на противоположном выходе, предварительно разместив внутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, при необходимости – растянуть пружину.
  • регулировка усилия сжатия пружины производится заворачиванием (откручиванием) заглушки.

Рис.2 Устройство обратного клапана

Очевидно, что технология изготовления обратного клапана не содержит в себе сколько-нибудь сложных операций и вполне доступна, чтобы сделать обратный клапан самостоятельно. Недостатком конструкции являются большие габаритные размеры, поскольку на заборный патрубок нужно еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним диаметром обсадной трубы.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

  1. Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
  2. Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
  3. Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
  4. Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Разновидности предохранительных клапанов

Если говорить о предохранителях муфтового типа, то они, как правило, изготавливаются из латуни и имеют по обеим сторонам резьбу. Функционирование такого клапана осуществляется с помощью удерживающей особый шток пружины. Оказывая на этот шток давление, он проходит внутрь, открывая проход.

В том случае, если сила на шток оказывается с обратной стороны, то блокировка усилится. Несмотря на кажущуюся простоту этого запорного оборудования, функционирует такой предохранительный клапан для отопления довольно долго, а стоимость имеет совсем небольшую.

Как работает обратный клапан для отопления, виды, правила установки

«). Установка этого клапана в системе выполняется на участке за насосом циркуляции.

Принцип действия такого оборудования является следующим: на тарелку штока осуществляется воздействие теплоносителя, а тарелка давит на пружину, которая, в свою очередь, открывает проход. Однако в том случае, если показатель давления превышает допустимый параметр (обычно это 20 бар), то сама тарелка сжимается, доходя до штока, который, в свою очередь, открывает доступ наружу. Наибольшее допустимое значение температуры, при котором может эксплуатироваться такой обратный клапан в системе отопления, составляет 120°C.

Насос циркуляции – не единственное место, где может быть установлен перепускной клапан системы отопления. Это устройство также может монтироваться на механизмы, выполняющие функцию накопительных резервуаров, как, например, работающий от электрической сети бойлер. Принцип действия клапана в данном случае будет идентичным с той лишь разницей, что в конструкции также будет проделано специальное устройство, предназначенное для удаления воды. Весь процесс очень прост: особый флажок двигает в сторону шток, вследствие чего образуется проход.

Подобные модели характерны для канализационных систем, где требуется обеспечить защиту от обратного давления, причиной чему часто бывает таяние снега или обильные осадки. Если не принять нужные меры, уровень воды в канализации может подняться выше труб стока.

Принцип работы запорного устройства подъемного типа:

  • вода оказывает давление на заслонку;
  • заслонка поднимается, образуя отверстие и пропуская поток;
  • при падении давления шток движется вниз, что делает невозможным возврат потока.

Такой обратный клапан для отопления схема которого не несет в себе никакой сложности, очень часто эксплуатируется на производстве и в котельных.

Главной запорной частью дискового клапана выступает диск, который по отношению к потоку располагается под прямым углом и перемещается параллельно оси. Сконструировано устройство может быть как в виде муфты, так наподобие крепления фланцевого типа. Применяется в тех системах, давление в которых является сравнительно небольшим, а теплоноситель не загрязнен никаким вредными веществами.

Можно также встретить пружинный обратный предохранительный клапан на отопление. Называется он так из-за того, что заслонка движется в первоначальное состояние благодаря давлению, обеспечиваемому спиралью. В механизмах без пружины возврат заслонки осуществляется просто под давлением веса.

Выбирая тот или иной механизм, очень важно руководствоваться степенью засоренности воды, поскольку шток может заклинить из-за излишнего загрязнения

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

  • На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

  • На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

  • В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

  • Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

  • В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

Советы по выбору и примерная цена

Перед тем как приступить к выбору запорной арматуры, необходимо определить характеристики системы водоснабжения или отопления. Некоторые советы по выбору устройства:

Перед выбором запорной арматуры рекомендуется определить характеристики системы водоснабжения и отопления.

  1. Отопительные системы, в которых трубопроводы изготовлены из металла, требуют установки клапана поворотного типа. Металлические системы со временем подвергаются ржавчине, что способствует загрязнению жидкости, а поворотные затворы менее чувствительны к засорению.
  2. На трубы, выполненные из металлопластика, рекомендуется монтировать дисковые устройства.
  3. Запорную арматуру, выполненную из полипропилена, нельзя устанавливать на трубы, по которым передается горячая вода. Для этих целей подойдет любой клапан с металлическим корпусом. Полипропиленовые затворы можно ставить на трубы для холодной воды.

Цены на запорные устройства варьируются и зависят от типа изделия. К примеру, чугунные изделия межфланцевого типа производителя Danfoss обойдутся за 7500 руб. Самые низкие цены имеют продукты Valtec. Устройства данного производителя можно купить за цену от 200 до 500 руб.
