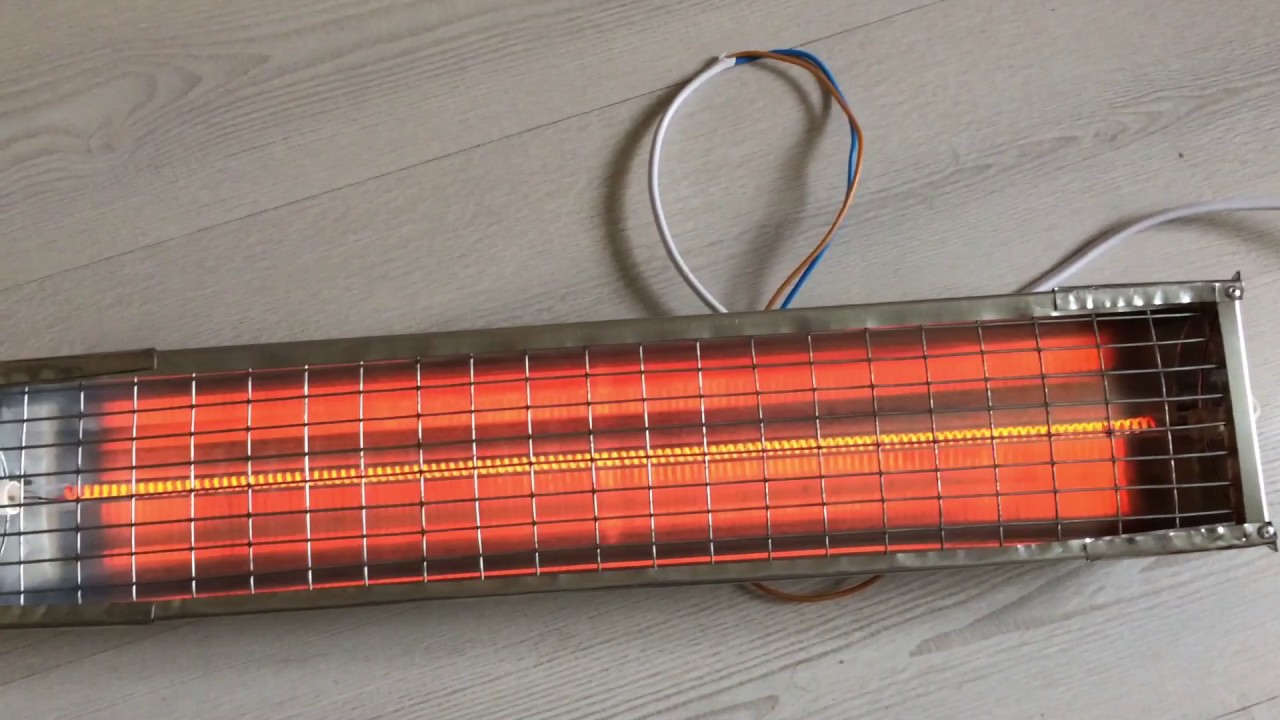

Как сделать обогреватель своими руками

Изготовление подставки

Подставка делается из металлического уголка или профиля. Размеры задаются, исходя из общего размера обогревателя. Для ее изготовления понадобится сварочный аппарат и электрическая шлифмашина – «болгарка». Из уголка или профиля нарезаем элементы будущей подставки. Ее форма также произвольна. Только необходимо учесть такой момент, как легкость ее разборки. Вполне возможно, что возникнет необходимость разобрать обогреватель. Например, весной, когда он уже не нужен.

Для этого болгаркой аккуратно нарезаем нужное количество уголков и зашлифовываем их края. Остается «сварить» нарезанные по схеме заготовки. После сварки швы зачищаются, и подставка готовится к покраске.

Соединение чайника с чугунным радиатором

Для того чтобы соединение получилось герметичным, на резьбу фитинга подматывается ФУМ-лента. Область вокруг – площадь пробки радиатора, которая будет прилегать к наружной стенке чайника, промазывается герметиком.

ФОТО: YouTube.comВсё готово к соединению основных узлов обогревателя

Далее на фитинг надевается чайник, а с внутренней стороны ставится резиновая или силиконовая прокладка и наворачивается гайка. Основной сложностью здесь можно назвать то, что закручивать гайку внутри чайника очень неудобно по причине малого свободного пространства. Но затянуть её необходимо как можно сильнее.

ФОТО: YouTube.comГайку очень неудобно крутить внутри чайника – не хватает места

И последний штрих – в крышке чайника сверлится отверстие. Для чего оно, станет понятно немного позже. А пока двигаемся дальше.

ФОТО: YouTube.comВ крышке электрического чайника необходимо просверлить отверстие

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

  • Простота и доступность в сборке.
  • Безопасность и надежность в эксплуатации.
  • Экономичность в потреблении энергоносителей.
  • Высокая производительность и рабочая мощность.
  • Доступная стоимость конструктивных элементов и материалов.
  • Эргономичность и удобство транспортировки.
  • Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Создание самодельного обогревателя для гаража

Требования для составления обогревателя для гаража

Самым важным – безопасность данного устройства, поскольку находиться оно будет в закрытом помещении и с очень огнеопасным устройствами. При этом вы не сможете постоянно находиться рядом.

Если дома мы как то контролируем тепло, постоянно наблюдаем за безопасностью, то за машиной не сможем постоянно наблюдать, поэтому очень важно выбрать действительно безопасное устройство обогрева, что бы наша машина оставалась и в тепле и в безопасности. Поэтому очень важно, что бы самодельный обогреватель никак не представлял угрозы воспламенения или, что хуже, взрыва

Также обогреватель, естественно, не сжигает кислород не выделяет определенный запах гари

Поэтому очень важно, что бы самодельный обогреватель никак не представлял угрозы воспламенения или, что хуже, взрыва. Также обогреватель, естественно, не сжигает кислород не выделяет определенный запах гари

Агрегат быстро прогревает помещение поддерживает данную температуру на промежутке времени. Устройство должно быть портативным не занимает много места, но обязано быть очень мощным и эффективным.

Автономные газовые горелки

Автономная газовая горелка

Третье место рейтинга – это способ самый лучший, но так как он подразумевает использование автономного отопителя, а нам нужны методы борьбы с холодом, так сказать, «голыми руками», он и попал на третью строчку.

Выбор автономных обогревателей для автомобилей сегодня довольно широк. Среди множества моделей можно выделить жидкостный отопитель, например, такой как Webasto. Такие отопители не только согреют салон автомобиля, но и помогут завести двигатель автомобиля, так как являются предпусковыми подогревателями жидкости. Только вот стоят они дорого и нужно данный обогреватель грамотно установить на автомобиль.

Теперь о полностью автономных отопителях, среди которых на первое место выходят газовые обогреватели. В качестве основного элемента в них используются горелки инфракрасного излучения. Такой отопитель не только согреет салон, но и даст возможность вскипятить чай или подогреть пищу. Но придется кроме обогревателя возить с собой и баллон со сжиженным газом. Так для легкового автомобиля пятилитровый баллон вполне сойдет.

На видео показано как работает автономная газовая горелка:

Один киловатт – это номинальная мощность такой горелки и этого вполне достаточно, чтобы согреться. Что касается расхода, то вряд ли газа будет уходить больше 80 грамм в час. Это означает, что на день или даже больше обеспечить себя теплом удастся. Сама газовая горелка очень удобная, легкая и компактная. Возить ее никаких неудобств не вызовет, только помимо баллона, в качестве дополнительного оборудования нужно не забывать захватить с собой зажигалку, шланг и редуктор.

Зажигать газовую горелку следует подальше от горючих материалов и всячески соблюдать меры пожарной безопасности. Кроме того, нужно будет периодически салон проветривать, чтобы не задохнуться в дыму. Эксперты советуют помещать газовый обогреватель в специальный короб, дабы полностью исключить контакт горелки с автомобилем. Неплохо зарекомендовали себя газовые горелки «Прометей».

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

1 Преимущества и требования к конструкциям

Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

  • Безопасность и надежность в работе.
  • Высокие показатели рабочей мощности, а также производительности.
  • Удобство транспортировки.
  • Простота сборки.
  • Экономичность в потреблении электричества.
  • Доступная цена на элементы конструкции и материалы.
  • Прочность и практичность.

Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:

  • Простота и компактность изделий, эксплуатировать которые можно в любых помещениях.
  • Высокий показатель КПД.
  • Возможность изготовить конструкцию из дешевых и простых материалов, что поможет существенно снизить себестоимость готового агрегата.
  • Большинство изделий работают бесшумно.
  • Удобство эксплуатации и транспортировки.
  • Качество сборки своими руками.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

Требования к самодельному обогревателю

Прежде всего, даже небольшой самодельный прибор должен выполнять функции обогрева. Нет ничего сложного в том, чтобы собрать компактное устройство, которым можно обогреть небольшое помещение. Речь идет не только о комнатах, но и подвале, теплице, гараже. Ведь именно такие помещения в сильные морозы или легкие заморозки (например, когда рассада только-только высажена в теплицу) требуют дополнительного обогрева. (См. также: Печи для теплицы своими руками)

Но, как сделать самодельный обогреватель, чтобы не покупать дорогие составляющие прибора, а также не превращать процесс сборки в сложную тяжело решаемую проблему. Для начала будущий обогреватель должен просто соответствовать минимальным требованиям, которые нужны для его продуктивной работы.

  1. Безопасность эксплуатации.
  2. Ощутимый результат от работы обогревателя.
  3. Не высокое потребление электроэнергии (в противном случае, какой толк от такого устройства).
  4. Небольшие габариты (тепловая домашняя станция, согласитесь никому не нужна).

Рассмотрим самую простую технологию, на основании которой можно собрать свой обогреватель, это принцип действия термопленки.

Как работает термопленка? Тепло, которое она вырабатывает, не идет непосредственно на обогрев окружающего воздуха. Набирая тепло, она отдает его предметам. То есть поверхность окружающих предметов нагревается и уже, потом отдает свою тепловую энергию окружающему воздуху. (См. также: Глинобитная печь своими руками)

Такое устройство просто не может работать впустую, но и потребляемая им мощность будет небольшой, а, следовательно, расходовать энергию такой обогреватель тоже станет экономно. По такому принципу можно сделать и самодельный инфракрасный обогреватель.

Элементы, которые потребуются для сборки устройства не придется покупать в радиотоварах или специализированных магазинах. Наверняка большинство компонентов вы обнаружите у себя дома. Итак, вам понадобятся следующие материалы:

  • Стекло. Две одинаковые заготовки прямоугольного размера. Площадь около 25 кв. см.
  • Алюминиевая фольга.
  • Паяльник.
  • Клей (лучше всего эпоксидный).
  • Ножницы, способные ровно отрезать фольгу.
  • Свеча из парафина.
  • Герметик.
  • Двужильный кабель с вилкой.

Свечной обогреватель своими руками

Материалы

Для изготовления колпака понадобится:

  • Три керамических цветочных горшка таких диаметров, чтобы они легко входили друг в друга (меньшие горшки не должны выступать из самого крупного). Например, 5, 10 и 15 см. Предпочтение – горшкам с отверстием в донышке.
  • Металлический стержень с резьбой, диаметром 6-12 мм.
  • Гайки – ок.8 шт.
  • Шайбы – 20 шт.
  • Керамическая подставка для свечи.

Инструкция по шагам

Отверстия в горшках (если нужно) рассверливаются до диаметра стержня.

  1. В самый большой горшок вставляется стержень и крепится снаружи гайкой.
  2. Внутри горшка на стержень нанизывается несколько шайб.
  3. Одевается второй по величине горшок, фиксируется шайбами и гайками.
  4. Одевается третий горшочек и тоже фиксируется металлическими элементами.
  5. Колпак крепится над свечой. Пламя должно быть строго под металлическим сердечником.

Все работы нужно проводить очень осторожно, поскольку керамика очень хрупкая и может треснуть, если перетянуть гайки. Можно применять негорючий герметик в местах контакта глины с металлом – это уменьшит риск трещин и сколов.

Можно применять негорючий герметик в местах контакта глины с металлом – это уменьшит риск трещин и сколов.

Опора

В принципе, опорой может служить любой негорючий предмет, подходящий по размеру. Например, три кирпича. Однако если постараться, можно всё оформить более цивилизовано. Понадобится:

  • Три плоских металлических уголка, какие используют для укрепления оконных рам (Одна грань у каждого уголка должна быть равна радиусу подсвечника, другая = высоте свечной баночки в подсвечнике + 2-3 см.)
  • Прочный жгут, проволока или шнур.
  • Сварочный аппарат.
  • Дрель.

Самая простая опора из кирпичей

Инструкция по изготовлению опоры:

Вначале, нужно сварить металлические углы под 120° друг к другу. Меньшие концы обращены внутрь и свариваются в центре, более длинные концы смотрят вверх.
В верхней части длинных концов делаются отверстия небольшого диаметра

Важно, чтобы они были на равном расстоянии от верха.
В отверстия продевается проволока так, чтобы образовывался треугольник. На эту шнуровую опору ставится колпак.

Изготовление настольного тепловентилятора

Такой тип устройства является обогревателем и вентилятором в одном лице. При желании его можно будет использовать в качестве импровизированного кондиционера.

Размещенный в корпусе устройства нагреватель будет обеспечивать теплом в холодное время, а помещенный туда же компьютерный кулер – создавать приятный бриз в жаркие месяцы

Такой тип нагревателя удобен тем, что позволяет регулировать температуру нагрева и скорость вращения кулера.

Выбор необходимых материалов

Для создания тепловентилятора потребуются такие материалы:

  • реостат;
  • выключатель;
  • разъем питания;
  • электрический провод;
  • светодиодная лента;
  • компьютерный кулер на 12 Вольт;
  • трехамперный источник питания на 12 Вольт;

Для фиксации обогревающего элемента потребуются также два десятисантиметровых прутка из медной проводки сечением 1,5 кв.мм.

Корпус устройства будет выполнен из деревянных заготовок толщиной в 9мм, а опорные ножки – из палочки того же материала диаметром в 12 мм

Из инструментов необходимо подготовить:

  • электролобзик;
  • перфоратор или дрель;
  • паяльник;
  • кольцевая пила;
  • клей для работ по дереву;
  • «момент» или суперклей;

Чтобы зачистить деревянные заготовки, устранив вдоль кромок заусеницы, потребуется также мелкозернистая наждачная бумага.

Сборка деталей корпуса

Будущий обогреватель будет иметь форму куба. Поэтому для его изготовления необходимо из деревянных досок толщиной в 9 мм вырезать:

  • две квадратных заготовки размером 12х12 см;
  • 3 детали размером 10,2х10,2 см;
  • две прямоугольных заготовки 12х10,2 см;
  • четыре небольших прямоугольника размером 1х1,5 см.

Для изготовления ножек конструкции от деревянной палочки D12 мм отпиливают на 2 заготовки длиной по 3 см каждая.

Чтобы генерируемое тепло свободно выходило за пределы нагревателя, в квадратных заготовках просверливают дырки диаметром 8-10 мм

Чтобы упростить себе задачу, сделайте бумажные выкройки, размеры которых соответствуют габаритам заготовок 12х12 см. Разметку расположения дырок наносят непосредственно на выкройки. Их прикладывают к каждой из сторон и просверливают насквозь.

В заготовке 10,2х10,2 см, выдержав расстояние в 2,5 см от края, проделывают дырку D7 мм. На второй такой же заготовке делают две таких же дырочки, выдержав расстояние между ними в 2,5 см. На третьей заготовке 10,2х10,2 см по центру делают сквозной отверстие D9 см.

В каждой из четырех прямоугольных заготовок размером 1х1,5 мм проделывают дырочки D5 мм.

На длинной стороне прямоугольника размером 12х10,2 см, отступив от края на 1,2 см, проделывают два отверстия D12 мм, выдержав расстояние между ними в 7 см.

Чтобы собрать конструкцию, к боковым граням прямоугольника 10,2х12 см приклеивают квадратные заготовки 10,2х10,2 сантиметра

Внутрь корпуса устанавливают квадратную заготовку с просверленным отверстием в 9 см. После этого прикрепляют последнюю прямоугольную деталь, закрывая корпус конструкции. На завершающем этапе приклеивают ножки.

Монтаж обогревающих элементов

В роли обогревающего элемента будет выступать натянутая между двумя медными стержнями пружина. Чтобы определить подходит ли пружина, необходимо подключить ее 12-вольтному источнику питания и произвести замеры с помощью мультиметра.

Так для создания теплого потока вполне достаточно, если показания мультиметра будут составлять 2,5 Ампера. С такими параметрами при питании в 12 Вольт будет генерироваться порядка 30 Ватт тепла.

Выбранную пружину припаивают к медным стержням, концы которых фиксируют на заготовки размером 1х1,5 см. Собранную конструкцию приклеивают к углам корпуса. К концам стержней припаивают оголенные «хвосты» электрического кабеля. После этого прикрепляют оснащенную отверстиями планку.

Чтобы подключить кулер, к жилам с синей и красной оплеткой припаивают концы светодиодной ленты, после чего вытягивают их наружу через отверстие диаметром в 5 мм

Зафиксировав кулер внутри корпуса, те же манипуляции выполняют с реостатом, выключателем и разъемом питания.

Если все элементы конструкции подключены правильно, то в момент включения реостата на светодиодной ленте загорится голубой свет. В момент включения выключателя светодиодная лента приобретет красный оттенок, который на фоне основного голубого создаст фиолетовый цвет. После этого начнет нагреваться пружина обогревателя.

Главное условие работы устройства – чтобы пружина работала только при включенном кулере; в противном случае она просто перегорит

Собранную конструкцию с наружной стороны остается только отшлифовать и обработать древесным воском, либо же в 2-3 слоя покрыть лаком. Благодаря презентабельному внешнему виду такой обогреватель смело можно использовать не только отопления гаража, но и при обустройстве жилых комнат.

Масляный радиатор

Работы по изготовлению любого электроприбора своими руками начинаются с расчета мощности и дополнительных показателей. Точно высчитать теплопотери будет довольно сложно, поэтому, чтобы определить мощность будущего обогревателя, рекомендуем воспользоваться упрощенной формулой.

Принято считать, что обогрев 10 кв. м помещения с 2,5-метровыми потолками потребует 1 кВт тепла. Безусловно, подобные расчеты дадут неточные показатели, но все же помогут сориентироваться. Приведенная ниже табличка облегчит расчеты мощности радиатора.

Второй не менее важный показатель — это сечение медных проводов, которыми обогреватель будет подключен в сеть. Как известно, через 1 кв. мм сечения такого провода можно пропустить ток силой 17 А. Чтобы рассчитать силу тока, которую потребляет бытовой электроприбор, вам понадобится следующая формула:

I = W / U, где W — мощность (Вт), U — напряжение.

Как применить эти знания на практике? Вам требует обогреть помещение, площадью 22 кв. м. Для этого нужен радиатор мощностью 2,2 кВт. Сила тока 10 А (I = 2200/220 = 10). А это значит, что сечение медного провода не менее 0.59 кв мм (S = 10 / 17).

Ниже приводим таблицу расчета сечения проводов, которая может оказаться полезной при работах с медным кабелем различного напряжения.

Прежде чем приступить к изготовлению масляного радиатора, позаботьтесь о наличии следующих инструментов, деталей, материалов:

  • чугунная батарея,
  • ТЭН со встроенной защитой от перегрева,
  • минеральное (трансформаторное) масло,
  • медный двужильный провод,
  • вилка,
  • пакля,
  • стальная втулка,
  • стальные уголки с полкой,
  • дрель,
  • паяльник,
  • гаечный ключ,
  • отвертка,
  • нож,
  • плоскогубцы.

Переходим к пошаговой инструкции по сборке масляного радиатора.

Необходимо подготовить рамку из стального уголка. В нее в вертикальном положении будет установлена батарея. Уголки или профильную трубу, из которой вы планируете собрать раму для масляного радиатора, режут на отрезки необходимой длины. Рамку с просверленными дрелью отверстиями собрать довольно просто — ее детали крепятся на болтах. Разборную конструкцию легко демонтировать и сложить в кладовку на хранение до следующего отопительного сезона, это очень удобно.
Позаботьтесь о стальной втулке с двойной резьбой, которая необходима для крепления ТЭНа внутри батареи. Наружная резьба должна соответствовать резьбе в отверстии батареи, внутренняя — резьбе на ТЭНе. Опыт показывает, что найти готовую втулку, отвечающую всем параметрам, довольно сложно. Лучше изготовить ее под заказ у токаря.
Переходник следует обмотать паклей или использовать фторопластовый уплотнитель — ФУМ-ленту. Захватите переходник гаечным ключом и ввинтите его в нижнее отверстие батареи.
Следующий шаг — вставить в переходник ТЭН и завинтить его

Важно обмотать хвостовик ТЭНа уплотнителем для герметичности конструкции.
К контактам ТЭНа следует припаять жилы провода, а к другому его концу присоединить электровилку с помощью отвертки.
Позаботьтесь о том, чтобы все контакты были заизолированы.
Открутите верхнюю заглушку батареи и залейте внутрь масло. Важно помнить, что при нагревании его объем увеличится на 15–20%.
Прибор готов к эксплуатации

Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым.

Подводя итог, отметим, что масляный обогреватель удобно использовать и дома, и на даче. Есть у такого обогревателя два основных недостатка: это зависимость от электропитания и довольно высокое потребление электричества.

Предлагаем вам ознакомиться с видео, посвященным теме сборки масляного радиатора своими руками.

Масляная система

Самодельные масляные агрегаты характеризуются надежностью и безопасностью. Кроме того, можно сделать своими руками обогреватель из батареи. Подобными конструкциями допустимо пользоваться как для обогрева жилых, так и каких-то технических помещений. В состав изделия входит корпус из металла, который впоследствии заполняют теплоносителем (вода, техническое масло).

Для изготовления мощного масляного обогревателя своими руками потребуются определенные материалы. Среди них:

  • трубчатый нагреватель;
  • электропомпа мощностью 2,5 кВт;
  • температурный регулятор;
  • трубки, которые могут выдержать температурные показатели в 160 °C;
  • использованная батарея (при наличии), если таковая отсутствует, можно самостоятельно при помощи сварочного аппарата изготовить основу из труб;
  • техническое масло;
  • токопроводящий шнур с вилкой;
  • уголки из металла.

Все манипуляции осуществляются при помощи электродрели и сварочного аппарата. Пошаговое руководство по изготовлению масляного обогревателя:

  1. 1. Сначала делается прямоугольная рама нужного размера для установки агрегата. Для этого уголки разрезают на отрезки требуемой длины и сваривают между собой, чтобы получилась прямоугольная конструкция. В нижней части каждого угла привариваются ножки.
  2. 2. В подготовленной заранее емкости проделывают отверстие для монтажа ТЭНов. Их располагают в нижней части изделия. Дополнительно понадобится отверстие вверху для заливки масла. Для работы используется болгарка.
  3. 3. Затем на металлических пластинах осуществляется монтаж электропомпы.
  4. 4. Для крепления последней используют жаростойкие трубы, которые при помощи сварки фиксируют на корпусе и подсоединяют к помпе запорной арматурой.
  5. 5. Далее устанавливают нагревательные элементы в сделанные отверстия. Крепление осуществляется при помощи болтов.
  6. 6. На входное отверстие приваривают резьбовой наружный штуцер для монтажа защитной крышки. Простейшую конструкцию можно сделать из отрезка трубы с внутренней резьбой, которую затем накручивают на штуцер. На второй конец трубки наваривают прямоугольную заглушку из металла для предотвращения выливания теплоносителя.
  7. 7. На завершающем этапе устанавливают и подключают терморегулятор и токопроводящий кабель. Далее монтируют емкость на подготовленный каркас и заливают теплоноситель.

Как сделать обогреватель из чугунной батареи своими руками
