Газовый котел на пропане: особенности оборудования, расход топлива у АОГВ на баллонном топливе

Котел на сжиженном газе

Природный газ на сегодняшний день является самым экономичным топливом для отопления и горячего водоснабжения дома. И когда газовая труба заходит в ваше домовладение, вопрос как и чем топить, обычно решается просто. Но, к сожалению, провести газ бывает не всегда возможно: большая удаленность от ближайшего газопровода, необходимость установки ГРП, небольшое число потребителей, в связи с чем, подключение газа становится слишком дорогим мероприятием.

Приходится искать альтернативные источники и одним из таких может стать сжиженный баллонный газ. Использование данного вида топлива имеет как положительные, так и отрицательные стороны.

Для начала стоит подумать о выборе котла. Параметров при выборе котла на сжиженном газе следует учесть множество: одноконтурный, только для отопления, или двухконтурный, для отопления и горячего водоснабжения, настенный или напольный, с открытой камерой сгорания или закрытой, мощность, КПД и т.д. Рассмотрим параметры, особенно важные для котла, работающего на сжиженном газе.

В первую очередь это возможность работы на низком давлении, дабы объем газа в баллоне был выбран по максимуму. Хорошим показателем будет являться возможность работы на давлении 3-4 мбар. Следующим важнейшим параметром является высокий КПД работы котла

Разумеется, это важно и при работе с сетевым газом, но, при использовании сжиженного, высокий КПД приобретает особую важность, при установке котла с низким коэффициентом полезного действия, использование баллонного газа перестает быть экономически целесообразным. У современных котлов, показатель КПД доходит до 90-95%

Для работы на сжиженном газе, достаточно заменить стандартные форсунки на специальные, имеющие меньший диаметр. Некоторые производители поставляют такие форсунки совместно с котлами, но если их в комплекте нет, приобрести можно отдельно. К котлу следует подключать не один баллон, а, как минимум, группу из 3-4, чтобы не менять баллоны через день.

Расчеты и практика использования показывают, что для отопления и горячего водоснабжения дома площадью 100 кв.м. достаточно 2 баллонов в неделю. Таким образом, для месяца эксплуатации котла в отопительный сезон, понадобятся 8-9 баллонов. Заправка одного баллона обойдется примерно 500 рублей, значит затраты на топливо составят 4000-4500 в месяц. Плюс добавятся расходы за доставку, если вы не будете возить баллоны сами. Сумма получается не маленькая, но другие источники энергии обойдутся едва ли дешевле.

Электрические котлы имеют достаточно низкий КПД, при большом потреблении элетроэнергии и их эксплуатация обойдется вам дороже котлов на баллонном газе. Кроме того, отопление вашего дома будет полностью зависеть от подачи электричества, и в случае перебоев с электроэнергией есть риск промерзания системы. Дровяное отопление также обойдется недешево плюс необходимость доставлять дрова в топку по мере их сгорания. То же и с углем.

Можно рассмотреть вариант установки котла работающего на дизельном топливе и, после газовых котлов, это один и самых приемлемых вариантов. Но дизель тоже достаточно дорогое топливо, дизельный котел коптит и требует хорошей вытяжки, менее надежен в эксплуатации и требует специального обслуживания, первоначальные затраты довольно велики: кроме котла придется установить емкость для хранения диз.топлива, фильтры очистки, влагоотделители.

Конечно у котлов, работающих на сжиженном газе, минусов тоже немало. Баллонов стоит иметь в запасе 8-10, дабы не производить заправку каждую неделю. Заменять и подключать баллон придется вручную, что сможет делать только достаточно физически сильный человек. Также необходимо соблюдать все меры безопасности при обращении с горючим газом, тщательно производите подключение баллонов и постарайтесь их не ронять.

Однозначно сказать, что баллонный газ является лучшей альтернативой сетевому, пожалуй, нельзя. Данная система имеет как плюсы, так и минусы, но если в недалеком будущем есть надежда провести сетевой газ, установка котла, работающего на баллонном газе, может стать оптимальным решением, так как переход на потребление от сети будет быстрым, несложным и практически без денежных затрат.

Подходящие материалы

Принцип работы котла

Газовый котел под сжиженный газ по принципу действия и конструкции является стандартным газовым теплогенератором. В нём за счёт сжигания топлива выделяется тепло, что нагревает теплообменник. Теплоноситель «вбирает» и переносит теплоэнергию по контурам системы отопления.

Принцип работы котла на сжиженном газе

Часто отопительное оборудование, функционирующее на баллонном газе, отличается универсальным размером, высокими показателями коэффициента полезного действия (до 95%), производительностью. Кроме того подобные устройства не требуют много денег, могут похвастаться экономичностью, что сохранит бюджет владельца на топливо.

В отличие от топливных агрегатов, которые работают на природном газе, котлы на баллонном газе могут работать при сниженном давлении поставляемого топлива.

Расход сжиженного газа на отопление дома 100 м² составляет примерно 561 литр в месяц.

Чтобы отопить загородный дом баллонным газом, а также обеспечить его горячей водой в полной мере потребуется не больше 3-4 мбар. При работе же на магистральном газе эти цифры должны быть значительно выше.

Также газовый котел от баллона можно легко переключить в иной режим работы, а именно с использованием, к примеру, магистрального газа. В таком случае просто заменяются форсунки и другие элементы оборудования. Как видите, покупка подобного котла экономит деньги, так как получается, что вы приобретаете не один котёл, а сразу два (два в одном)!

Обслуживание системы газового отопления

Монтировать и обслуживать отопительное оборудование на сжиженном газе разрешается только специалисту

Система отопления частного дома на сжиженном газе требует периодического контроля и технического обслуживания. Беда, если посреди зимы котел вдруг перестанет нормально функционировать! Причины неисправностей газовых котлов отопления для сжиженного газа

в основном бывают связаны с засорением горелки или фильтра очистки топлива. Все неисправности желательно обнаружить заблаговременно, а заняться их поиском должен опытный специалист.

Техник должен проверять состояние котла отопления на сжиженном газе 1-2 раза в год и с той же регулярностью проводить ТО. Перечень работ сводится к осмотру горелок и камеры сгорания, чистке от нагара и копоти, проверке автоматики, регулировке оборудования.

Видеоролик продемонстрирует, какой достойной альтернативой природному газу может стать сжиженный углеводородный газ (СУГ).

В заключение можно добавить, что многие пользователи агитируют за отопление сжиженным газом, отзывы их свидетельствуют об эффективности автономной системы. Даже несмотря на хлопоты, связанные с периодической заменой газовых баллонов.

Техника безопасности при эксплуатации газовых баллонов

Если используется сжиженный газ для отопления дома, то необходимо придерживаться требований безопасности:

1. При замерзании системы запрещено использовать для разогрева баллонов открытое пламя. При любом возгорании в пределах дома емкости с топливом нужно убрать как можно дальше от огня.
2. Если для емкостей с топливом нельзя выделить отдельное помещение, то устанавливать баллоны рядом с погребом или подвалом нельзя, потому что газ может опускаться вниз. Если он попадает в подвал, то это может привести к взрывоопасной ситуации или отравлению людей, спустившихся в помещение.
3. При подключении емкостей обязательно устанавливается счетчик утечки, чтобы минимизировать вероятность взрыва и возгорания.
4. Запрещено хранить пустые баллоны в доме. Для этих целей должна быть выделена отдельная постройка, располагающаяся не ближе 10 метров от дома.

Рейтинг лучших моделей котлов на сжиженном или природном газе

В зависимости от рассмотренных выше характеристик отопительных устройств приведена классификация газовых котлов.

Одноконтурные

Ниже представлены самые популярные модели газовых одноконтурных котлов.

Viessmann Vitodens 100

Экономичная модель с низким потреблением топлива, высокими показателем мощности (около 35 кВт) и удобством технического обслуживания. Отличается качественной сборкой, легкостью эксплуатации и высокой адаптивностью к различным погодным условиям.

Фото 1. Настенный газовый котёл от производителя Viessmann модели Vitodens 100. Оснащен электронной системой управления.

Protherm Medved 30 Klom

Продукт выделяется качеством и долговечностью, но потребители больше всего ценят рассматриваемую модель за экономичность (при максимальной мощности расход топлива составляет около 5 куб. м) и абсолютную безопасность. Устройство имеет высокий показатель КПД (около 92%) и мощности (50 кВт), что позволяет использовать газовый котел для обогрева как небольших, так и габаритных помещений.

Прибор имеет встроенный бак объемом 110 л для нагрева водопроводной воды.

Внимание! Недостатки модели: возможность самоотключения при низком давлении газа в системе и зависимость от электросети (без электричества пьезорозжиг работать не будет)

Alpine Air FL 8

Это маломощный котел, предназначенный для обогрева небольших помещений площадью до 50 кв. м.

Он идеально подходит в качестве отопительного устройства для гаража, поскольку экономично потребляет природный газ (не более 0,95 куб. м/час) и обладает довольно высоким КПД (94%).

Модель полностью автономна, компактна, отличается демократичной ценой.

Среди недостатков можно отметить чувствительность к давлению газа (при слишком низком его уровне устройство может самопроизвольно отключиться).

Kusaterm 10 20

Относится к моделям, предназначенным для нагрева банных помещений. Устройство оборудовано вентилятором для более быстрого прогрева воздуха, имеет качественную термоизоляцию на поверхности корпуса и длительный срок эксплуатации (согласно отзывам потребителей). Среди недостатков можно выделить немалую стоимость, которую устройство полностью оправдывает.

Двухконтурные

Двухконтурные модели применяются для отопления и горячего водоснабжения помещений.

Bosch GAZ 6000 WBN 24CRN

Газовые настенные котлы этой серии с номинальной мощностью в 24 кВт отличаются высоким показателем КПД, эргономичным стильным дизайном, стабильностью работы в условиях нестабильного напряжения и уровня давления в газовой системе.

Данная модель была разработана специально для России, а, точнее, для ее климатических особенностей.

Vaillant Turbotec Pro VUW 242

Газовые котлы Vaillant, несомненно, отличаются высоким качеством исполнения и невероятной эффективностью работы, но их обслуживание слишком дорого.

Ariston Egis Plus 24 FF

Компактный, удобный в эксплуатации, многофункциональный, довольно мощный (24 кВт) для обогрева средних помещений агрегат. Этот настенный котел отличается высокими показателями функциональности даже при резких скачках давления (прекрасно работает при давлении 5 мбар). Модель может функционировать и при экстремальных температурах внешней среды (до -52 градусов).

Navien Deluxe 24K

Модель работает с максимальной эффективностью при минимальных затратах топлива. Устройству не страшны скачки напряжения в сети благодаря встроенному чипу SMPS. Котел отличается удобством и простотой эксплуатации. Первичный теплообменник устройства выполнен из нержавеющей стали, что незначительно снижает КПД котла, но при этом существенно продлевает его долговечность.

Baxi Main 5 24 F

Лучший представитель линейки биотермических отопительных устройств. Мощности котла (24 Квт) достаточно для качественного обогрева помещения площадью до 240 кв. м.

Фото 2. Газовый котёл Baxi Main 5 24 F. Представляет из себя настенный тип устройства.

Теплогенератор предназначен для работы при давлении газа в централизованной системе от 13 до 20 мбар. Это означает, что устройство нельзя использовать в местах с частыми скачками давления, но при этом котел отлично показал себя в условиях работы с высоким давлением: устройство функционирует без сбоев при давлении в 37 мбар при питании от мобильного/стационарного газгольдера.

Buderus Logamax U072

Это малошумный эффективный настенный газовый котел мощностью до 24 кВт, способный качественно обогреть помещение площадью до 240 кв. м. Модель устойчива к колебаниям напряжения и качественно работает даже при низких показателях давления (около 9 мбар).

Правильное использование газовых баллонов

Ёмкости для хранения и транспортировки сжиженного газа должны проходить ежегодную поверку, если они эксплуатируются постоянно, если только в отопительный сезон – 1 раз в 2 года.

Баллоны нельзя устанавливать как в подвальных, так и в цокольных помещениях. Там, где будет установлен баллон, должен быть смонтирован цельный пол, без полостей, и свободного пространства. Данное требование обусловлено тем, что газ тяжелее воздуха, и при недостаточной герметичности системы, его скапливание приводит к возможности взрыва. Если других помещений нет, тогда подвал следует правильно оборудовать: смонтировать бетонный пол, а также устранить свободное пространство в стенах, если оно имеется.

Ёмкости не должны эксплуатироваться в наклонном положении или лёжа. Только вертикально, предварительно закрепив его стене с помощью специального хомута. Хомут препятствует случайному падению ёмкости. Чтобы баллон можно было проверить или быстро произвести замену, его следует устанавливать отдельно от основного оборудования. Рядом с используемым изделием, для лучшей практичности, можно смонтировать крепления для запасных емкостей.

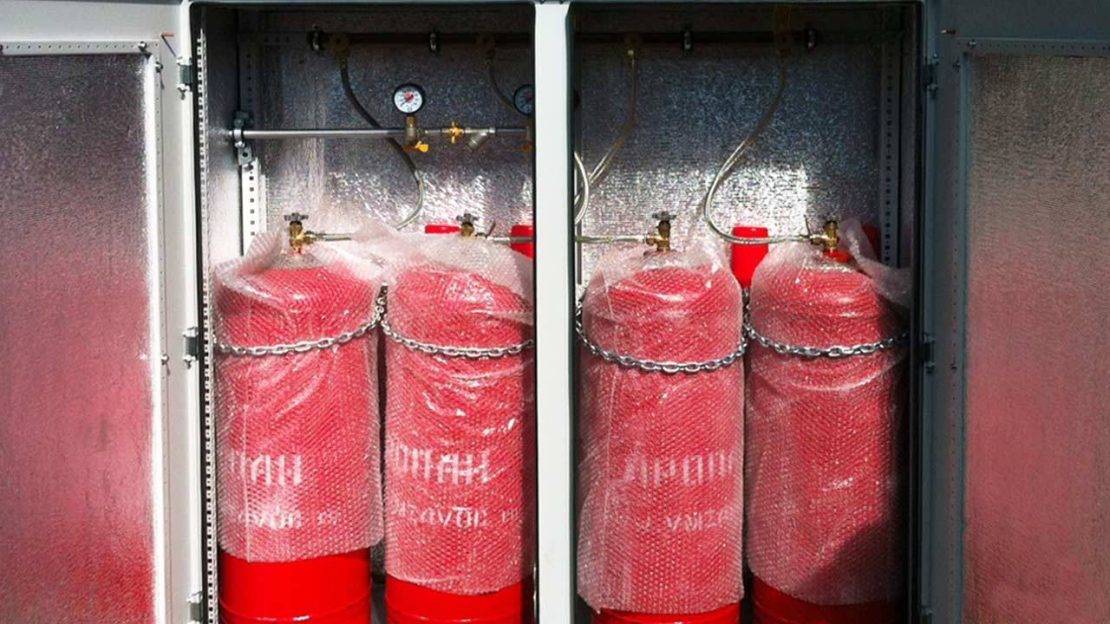

В уличном шкафу размещены четыре газовых баллона ёмкостью 50 литров и газобаллонная установка. При закрытом шкафе исключается случайное падение баллонов

Более подробно о шкафах для баллонов рассказано в видео ниже.

Газобаллонное оборудование в автомобилях и частных домах идентично, и при его эксплуатации следует руководствоваться основным правилом – не заполнять баллон полностью. У изделий, которые заполнены более чем на 90 %, резко сокращается эксплуатационный срок, а также возрастает возможность взрыва.

Газовые баллоны не следует оставлять под прямыми солнечными лучами — постепенный нагрев внешней поверхности изделия также может привести к взрыву.

Применяя в доме систему отопления построенную на использовании газовых баллонов, нельзя забывать о периодическом проведении технического обслуживания. Обыкновенно, пользователи стараются делать ТО перед отопительным сезоном, или сразу после его окончания.

Плюсы и минусы работы котла на баллонах с пропаном

Главным преимуществом подключения к СУГ является скорость монтажа и отсутствие жестких норм, связанных с эксплуатацией. Отсутствует необходимость в получении разрешения на эксплуатацию, а также выполнения проектной документации, что требуется при магистральном подключении.

Судя по отзывам потребителей, у отопления сжиженным газом есть и свои недостатки:

• Необходимость в контроле над наполненностью баллонов. Для нормальной работы газового котла нужно 3-4 газовых баллона. Проследить за тем, когда именно закончится газ, без дополнительного оборудования достаточно проблематично. Если планируется постоянная эксплуатация системы, лучше потратиться и сделать подключение котла к нескольким баллонам через рампу и редуктор.
• Стоимость газа – по сравнению с магистральным подключением, расходы на отопление СУГ несколько выше, но меньше, чем при использовании электрокотла.
• Особенности при подключении к баллону с пропаном. Согласно ПБ, потребуется вынести емкости в другое вентилируемое помещение или на улицу, что не всегда удобно. Необходимо отдельно приобрести устройство для подсоединения как минимум четырех газовых баллонов к котлу, а также регулирующую и контролирующую арматуру.
• Переоборудование – не все котлы можно перевести на СУГ с одинаковой эффективностью. Замена горелки обойдется приблизительно в 30-40% от общей стоимости котла.
• Необходимость в привлечении квалифицированных специалистов. Связать несколько пропановых баллонов в единую сеть, поменять горелку и правильно выполнить подключение, может только лицензированный специалист.

Некоторые из вышеперечисленных минусов в одинаковой степени относятся и к подключению к магистральному газопроводу.

Расчет мощности и температуры тёплого водяного пола

Теоретическая часть

Обогрев производится при помощи газа:

• бутана;
• пропана.

Газ сжижается, загоняется в баллоны и в таком состоянии поставляется на производства и в частный сектор.

Так как в газообразном агрегатном состоянии газ занимает большой объем при малом количестве, то в результате его обработки большим давлением он переходит в жидкое состояние. Это позволяет закачать в баллоны газ большего объема.

Баллон подключается к отопительному котлу через редуктор (устройство для понижения давления в системе).

Редуктор для подключения

Газ, выходящий из баллона, проходит через редуктор и в результате быстрого снижения давления возвращается в свое первоначальное (газообразное) агрегатное состояние. В котле он сжигается, выделяя большое количество тепла.

Преимущества газобаллонного отопления дома

• Топливо: чистое  (экологически) и отвечает всем нормативам и стандартам.
• Автономность.
• Относительная стабильность: давление в трубах не скачет и не меняется.
• Простая эксплуатация и легкость в управлении.
• Расходы топлива минимальны.

При строительстве новой и реконструкции старой постройки нужно скрупулезно продумать отопление дачи газовыми баллонами, которое в последние годы становится еще популярнее.

Кроме этого, от отопительной системы на газовых баллонах можно осуществить снабжение вашей загородной недвижимости горячей водой.

Газовое отопление загородного дома используют в случаях, когда нет возможности подключить дачу к магистральному газопроводу.

Отопление газовыми баллонами имеет высокий КПД, так как сжиженный  (природный) газ очень быстро, почти мгновенно, переходит из одного агрегатного состояния в другое (из жидкости в газ).

Котел, работающий на сжиженном газе

Такое отопление загородного дома газовыми баллонами по-настоящему является автономным, так как баллоны с природным газом можно привезти даже в избушку лесника и там организовать отопление от газового баллона.

Индивидуальное отопление загородного дома баллонным газом дает возможность:

• прогревать внутренние помещения и комнаты;
• использовать разогретую системой воду на свои непосредственные нужды (через теплообменник).

На сегодняшний день многие предпочитают использовать пропан-бутан в баллонах. Он наиболее востребован, так как у него больше преимуществ.

Таких как:

• доступность;
• высокая теплота сгорания;
• безопасность;
• простота эксплуатации;
• долговечность оборудования;
• возможность замены горелки на вариант для природного газа;
• работа в автоматическом режиме.

Благодаря этим преимуществам владельцы загородной недвижимости имеют:

• надежное;
• экономически выгодное;
• непрерывное отопление дома от газового баллона.

Большой плюс дает возможность включать автономное  отопление дома на газовых баллонах со сжиженным газом в любой  момент. И тогда, когда дом еще строится и когда дом уже давно построен и вы уже полностью в нем обжились.

Отопление газовыми баллонами возможно и тогда, когда вам стало неприемлемо экономически или эстетически использовать другие виды отопления. Например: дизельное топливо (дорожает с каждым днем); дрова (копоть, дым).

Соединение нескольких баллонов

Когда вы используете отопление на газовых баллонах, вы должны прислушиваться ко всем рекомендациям и советам мастеров и людей, которые используют  отопление на баллонном газе не первый год (см. Газовое отопление в деревянном доме: варианты реализации и техника безопасности)

Во многих магазинах можно приобрести горелку, рассчитанную на работу от баллонов со сжиженным газом.

Есть множество вариантов выбора, но лучше всего выбирать горелку мощностью примерно 10-20 кВт, в зависимости от общего объема прогреваемых помещений.

Баллон сжиженного газа подключают к купленной горелке через специальный редуктор (покупается отдельно), который должен расходовать от 1,8 куб/м до 2 куб/м в час (обычный использует 0,8).

Если использовать горелку, которая рассчитана на работу от магистрального газа — возникнет необходимость регулировки клапана для пропорциональной  подачи газа, так как давление в магистрали на порядок ниже и отверстие в клапане больше.

К каждой горелке, которая рассчитана на отопление дома баллонным газом прилагается инструкция, в которой вы найдете описание этой регулировки.

Можно, конечно, применить и газовую плиту старого, советского образца (для экономии), но в ней также придется заменить жиклер (см. фото)

Жиклеры газовой плиты

на  другой (с более мелким отверстием).

Все методы, способы и инструкции, как это осуществить вы можете найти в статьях и на форумах в интернете или посмотреть видео о переустановке жиклеров.

Краткое описание

Востребованные сегодня обогревательные установки на доступном пропане по своей конструкции больше напоминают агрегат, который применяется для магистрального способа подачи газа. Такое оборудование потребляет минимум топлива, а весь принцип функционирования горелки контролируется в автоматическом режиме. Многофункциональные компьютерные элементы и встроенные модули следят за важными параметрами котла. Благодаря этому все жители дома находятся в полной безопасности. Традиционная конструкция агрегата состоит из следующих элементов:

• Водяная «рубашка».
• Горелка с вместительными камерами сгорания.
• Система для управления в автоматическом режиме.
• Универсальные приспособления для отведения дыма.

Мощная отопительная установка

Нюансы отопления газовыми баллонами

Баллонное отопление дома

Правильно организованное отопление с помощью газовых баллонов актуально для домов с постоянным проживанием, а также для дач. В качестве энергоносителя используется сжиженный газ, который по своим свойствам отличается от природного магистрального.

Для того чтобы сделать отопление частного дома от газовых баллонов своими руками необходимо ознакомиться с особенностями его организации. Важным этапом является выбор котла, так как он должен быть адаптирован именно под этот вид газа. Кроме этого учитываются следующие факторы:

• Расчетный объем потребления. Напрямую влияет на расход при отоплении газовыми баллонами и их запас для обеспечения теплоснабжения;
• Подготовка места хранения емкостей. Обязательно соблюдаются меры безопасности;
• Организация транспортировки газа от баллонов к котлу. Правильно организованное индивидуальное отопление от газовых баллонов должно быть безопасным;
• Выбор поставщика для заполнения газа в баллоны.

Если внимательно прочитать все отзывы при отоплении дома газовыми баллонами можно отметить трудоемкость комплектации и монтажа этого типа теплоснабжения. Поэтому нужно заранее рассчитать параметры всех элементов, чтобы после их установки они смогли обеспечить нормальную работу системы.

Для отопления дачи газовыми баллонами рекомендуется использовать емкости максимального объема -50 л. Но при этом следует продумать способ их транспортировки к месту заправки.

Что надо знать о таком котле

Отопительное оборудование с использованием котлов на пропане показало себя вполне приемлемым для автономного отопления. Подобные устройства компактны, удобны в эксплуатации, экологичны. У них отменный коэффициент полезного действия, Они на сжиженном газовой смеси работают не хуже, чем на природном газе.

Однако, для того, чтобы использовать такое изделие для отопления с максимальной эффективностью, надо знать его некоторые особенности, в частности:

• здесь газовая горелка с форсунками имеет диаметр в 2-3 раза меньший, чем в обычных газовых котлах из-за значительно большего давления газа из баллонов.
• в такой котел должно поступать кислорода больше, чем в обычный, поэтому следует использовать регулятор кислорода.
• специальная автоматика обеспечивает безопасность пользования агрегатом при отоплении, перекрывая газ в случае опасности аварии.
• очень чувствительны к некачественному газу одноконтурные котлы для отопления, монтируемые на стену, из-за чего их форсунки (жиклеры) засоряются и требуют профессиональной очистки.

Рис. 3 Настенный котел на газе

Возможно ли снизить расход газа

Это не только возможно, но необходимо. Так как несколько простых элементов в газобаллонной системе помогают существенно снизить расход газа.

• Установить специальные датчики, сигнализирующие о наличии газа в помещении. Это позволяет вовремя определить утечку (которая приводит не только к взрыву, но и чрезмерному перерасходу) и устранить её.
• В обязательном порядке, газовую систему отопления следует автоматизировать. Только с применением элементов автоматики можно достичь меньшого расхода топлива.
• Использовать только качественное и настоящее топливо, без добавок. Если в газе присутствуют примеси, то его расход существенно увеличивается.
• Следить за температурой в том помещении, в котором установлено газобаллонное оборудование. Его так же, как и остальные комнаты, следует обогревать. Недостаточная температура в топочной может оказаться причиной отказа газового котла.

Помимо вышеперечисленных мер, следует утеплить дом снаружи. Качественное утепление поможет достичь минимального расхода газа и более комфортной температуры в доме.

В чем разница между энергонезависимыми и обычными котлами?

Энергонезависимые котлы работают без использования электроэнергии. Упрощенно их работу можно представить как функционирование обычной газовой плиты, нагревающей бак с водой.

Такая специфика имеет свои недостатки — отсутствует самодиагностика, циркуляция теплоносителя происходит естественным образом, что требует специфического размещения нагревательных приборов в системе

Однако, есть очень важное преимущество — такой котел работает в любых условиях

Внезапное отключение электроэнергии, которое вполне возможно и часто происходит из-за перегруженности и сильного износа сетей, грозит пользователям обычных котлов прекращением обогрева дома.

Для энергонезависимого котла это событие ничего не значит — он продолжит работать в заданном режиме. Кроме того, отсутствие всех электроприборов и устройств значительно упрощает конструкцию котла, что снижает риск поломки.

Управление энергонезависимыми котлами проще, хотя многие сетуют на сложность процедуры розжига.
