Напольные водяные конвекторы отопления

Из чего состоят водяные отопительные системы

Основным элементом водяной системы отопления является котел. Он может работать с любым видом топлива, будь это дрова или уголь, электричество, вода или газ. Самыми распространенными устройствами среди потребителей стали котлы на твердом топливе и газу.

Содержание

Водяная отопительная система включается в себя обогревательный котел, трубопровод и, конечно же, батареи. Именно по этим элементам движется жидкость или антифриз.

  • Стальные – могут быть нержавеющими и оцинкованными, что делает их невосприимчивыми к коррозии;
  • Медные – прекрасно выдерживают высокое давление и температуры, отличаются своей надежностью;
  • Металлопластиковые – не подвержены коррозии, удобны в установке, но плохо переносят перепады температур, из-за чего могут дать течь.

Помимо всего прочего, в систему отопления входят расширительные баки и элементы, регулирующие сам процесс обогрева. Как правило, это различные терморегуляторы, предохранительные клапаны, циркуляционный насос, манометр, запорные и автоматические отводчики.

Монтаж и эксплуатация

Соблюдая инструкцию по монтажу, можно самостоятельно установить напольные, настенные, плинтусные конвекторы.

Более сложным является монтаж внутрипольных моделей конвекторов.

Необходимо соблюдать следующие рекомендации:

  1. Края короба должны быть на одном уровне с основным полом;
  2. Монтаж приборов производить в закрытых помещениях;
  3. Необходимо устанавливать конвектор на расстоянии 25-30 см от окна.
  4. Следует предусмотреть монтажную нишу. Причем ее размеры должны быть на 1,5 см больше габаритов самого прибора.
  5. Высота конвектора регулируется при помощи болтов, которые находятся в днище прибора.
  6. Необходимо зафиксировать агрегат монтажной пеной или раствором из цемента.
  7. Не реже одного раза в два месяца следует очищать пылесосом или мокрой тряпкой теплообменник и внутреннюю поверхность прибора от пыли, крошек и другого мусора.
  8. После трех лет эксплуатации конвектора необходимо осуществить полную проверку.

Конвектор перед заливкой стяжки.

Подключение конвектора

Гидравлическое подключение

Существует два варианта подключения к системе отопления: это гибкое и жесткое. У каждого вида свои преимущества.

Электрическое подключение

Вы выбрали конвектор с вентилятором, тогда нужно учесть такой момент, как подключение к электрической сети. Так как вентиляторы, используемые в конвекторах обычно 12 В, а в сети 220, то необходимо приобрести модуль конвектора(трансформатор). С помощью модуля осуществляется управление комнатным термостатом и наоборот. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Параллельно с этим он может управлять сервоприводами и плавно регулировать скорость вращения вентилятора.У некоторых производителей предусмотрена возможность укладки трансформатора в короб с конвектором, что упрощает работы при его установке.

Встроенные системы отопления

Встроенное в пол отопление, должно иметь специальное углубление в полу. Для этого перед укладкой полов делается ниша. В нее монтируется электрический конвектор или внутрипольные конвекторы водяного отопления. Такие системы большое применение получили в домах с панорамными, стеклянными панелями. Они не портят вид интерьера комнат. Встроенный отопительный прибор, закрывается декоративной сеткой вровень с полом. Это позволяет обогревать не только помещение, но и двери, окна.

Внутрипольные водяные конвекторы являются более экономичными, чем встроенный в пол, электрический агрегат.

Материалы для изготовления водяных систем отопления, разнообразны. Теплопроводные свойства металла, из которого изготавливаются трубы и оребрение моделей:

  1. Железо – 47 Вт/Мк
  2. Латунь – 111 Вт/Мк
  3. Алюминий – 236 Вт/Мк
  4. Медь – 390 Вт/Мк

Устройства

Медные, обладают большей тепловой мощностью. Комбинированные варианты такие как, медно-алюминиевые (оребрение из алюминия) или медно-латунные (оребрение из латуни) имеют меньшую стоимость. Хотя и не уступают медным в теплопроводности. Встраиваемые в пол водяные системы из железа – являются самыми дешевыми. Их тепловая мощность значительно уступает перечисленным экземплярам.

Встраиваемые в пол электрические конвекторы, изготовлены из тэнов, к которым подводится ток. Тэны обычно защищены керамическими рубашками. На их корпус монтируются теплопроводные пластины из металла. Они увеличивают площадь теплоотдачи.

Конвекторы отопления водяные встраиваемые, могут иметь принудительную или естественную конвекцию воздуха. При естественной циркуляции, нагретый воздух сам поднимается вверх. Он выталкивается холодными нижними слоями воздуха. Для принудительной конвекции, необходимо встроить один или несколько небольших вентиляторов. Они способствуют более интенсивному обмену воздуха через теплонагреватель. Это помогает быстрее нагревать нужное помещение. Вентиляторы подключаются к переменному или постоянному источнику питания. Такими устройствами оборудуются и электрические конвекторы, которые встраиваются в пол.

Встроенное отопление может оснащаться термодатчиками, которые подключаются к системе «умный дом». Это помогает повысить экономичность в процессе эксплуатации.

Водяной

Конвектор внутрипольный водяной, может быть применен в летнее время, в качестве кондиционера. Для таких целей используют системы с четырьмя трубами. Они подключаются одновременно к отоплению и к чиллеру (охладителю жидкости). Такие модели носят название фанкойлы.

Плюсы и минусы

Преимуществ у конвекторов гораздо больше, чем недостатков. Можно сказать, что это качественно новый, гораздо более высокий уровень распределителей тепла в отличие от обычных радиаторов.

Достоинства у конвектора отопления:

  • напольный водяной конвектор равномерно распределяет тепловой поток;
  • быстро прогревает помещение;
  • легко монтируется;
  • справляется с конденсатом на окнах и сыростью по углам;
  • стильный внешний вид;
  • не имеет опасно горячей поверхности (раскалённые трубы защищены металлическими пластинами и кожухом);
  • воздух при использовании устройства не такой сухой.

Недостатков немного, но они устранимы, кроме одного: в комнатах с высоким потолком конвекторы не эффективны. Так же некоторые считают недостатком постоянную циркуляцию воздуха. Приходится чаще делать влажную уборку, чтобы не поднималась пыль.

Виды водяных конвекторов отопления

Внутрипольные

Применяются для отопления офисных помещений и частных домов. Радиаторы встраиваются в пол (применяются медно-алюминиевые теплообменники), при этом помещение обогревается за счет естественной циркуляции воздуха (конвекции).

Внутрипольный конвектор.

Также подходят для отопления музеев, зимних садов, бассейнов, теплиц, то есть таких помещений, где предусматривается соблюдение специального микроклимата.

Напольные

По периметру помещения размещаются несколько напольных радиаторов, соединенных между собой параллельно.

Kampmann Katherm.

За счет естественной циркуляции происходит выделение и равномерное распределение теплого воздуха по всему периметру.

Примечание! Некоторые модели выпускаются с прочной поверхностью, благодаря чему их можно использовать в качестве скамеек в спортивных залах и кинотеатрах.

Настенные

Это наиболее популярный вид конвекторов.

Настенные водяные конвекторы компактны, их можно размещать прямо под окнами или в нишах. Применение таких отопительных приборов позволяет создать комфортные условия в помещениях с панорамными окнами и зимних садах.

Плинтусные

Водяной конвектор плинтусного типа – новинка отопительного оборудования, которая разработана с учетом всех требований к современным системам обогрева и делает отопление комфортным и экономичным.

Теплый плинтус водяного отопления, длиною 1 м, состоит из медно-алюминиевого теплообменника и кожуха (профиля). Конвекторы соединяются между собой при помощи пайки мягким припоем.

Систему оснащают терморегулятором с датчиком (для регулирования теплового потока).

Цокольные

Такую систему отопления можно назвать невидимой, цокольные конвекторы монтируются в стенах, ступенях, под окнами и даже в мебели. Такое расположение позволяет «сохранить» полезную площадь в помещении, при этом отопительный прибор становиться практически невидимым (его можно заметить только по решетке в специальной нише).

Благодаря встроенному вентилятору, обогрев помещения происходит на нужном уровне и равномерно.

Водяные конвекторы в одном из номеров строящейся гостиницы. Подключение через трубы из сшитого полиэтилена Uponor.

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления

Внутрипольные конвекторы водяного отопления – это современное и эффективное решение в случаях, когда требуется обеспечить помещение теплом и при этом сохранить эстетику интерьера, так как стены при этом освобождаются от лишних элементов, а все радиаторы отопления находятся в полу.

Встраиваемые в пол конвекторы устанавливаются в квартирах и частных домах, в автосалонах, развлекательных заведениях, больницах, магазинах и в прочих организациях. В помещениях с большой площадью остекления – бассейнах, оранжереях, зданиях аэропорта, на террасах загородных домов и коттеджей – оптимальным выбором будет внутрипольный конвектор отопления.

Цена на внутрипольный водяной конвектор зависит от производителя прибора, его размеров и типа, конструктивных особенностей и технических характеристик.

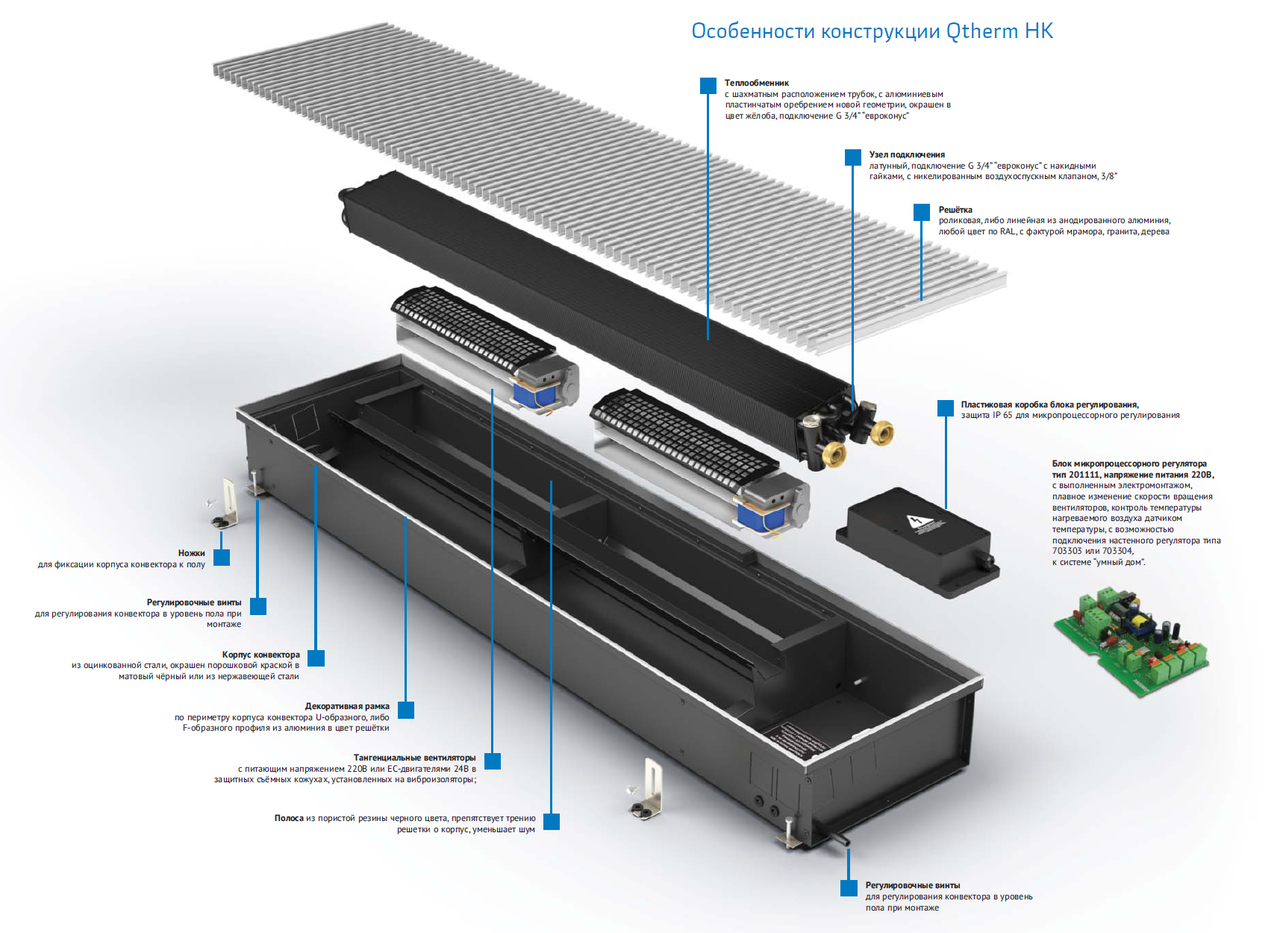

Конструкция внутрипольных конвекторов отопления

Встраиваемый в пол конвектор водяного отопления представляет собой теплообменник, помещенный в специальный кожух. Теплообменник – это медно-алюминиевый нагревательный элемент, обладающий высокой стойкостью к коррозии, который подключается к системе водяного отопления.

Кожух встраиваемого конвектора, как правило, изготавливается из толстых листов оцинкованной или нержавеющей стали и обеспечивает надежную защиту напольного покрытия в случае возможной протечки.

Кожух с теплообменником устанавливается в заранее подготовленную нишу в полу или прямо в цементную стяжку и закрывается декоративной решеткой, которая делает невидимой и защищает внутреннюю часть встраиваемых в пол радиаторов отопления.

Другими словами, видимая часть встроенного конвектора – это декоративная решетка, расположенная на одном уровне с напольным покрытием, которая может быть выполнена из различных материалов с большим разнообразием фактур, форм и цветовых решений, а также дополнительно окрашена в необходимый цвет, в соответствии с пожеланиями клиента.

Типы внутрипольных конвекторов отопления

  • конвекторы с естественной конвекцией;
  • конвекторы с принудительной конвекцией, со встроенным тангенциальным вентилятором, способствующим более интенсивному теплообмену.

В качестве основного прибора отопления в помещении используются, как правило, конвекторы с вентилятором.

Конвекторы с естественной конвекцией являются вспомогательными отопительными приборами. Они предназначены для изоляции от холодного воздуха больших окон и дверных проемов и используются с системами теплого пола или радиаторного отопления.

К внутрипольным конвекторам любого типа могут быть подключена система регулирования.

Преимущества внутрипольных конвекторов отопления

Встраиваемым в пол водяным конвекторам присущи несомненные преимущества, по сравнению с обычными радиаторами отопления:

Конвекторы

Конвекция, это процесс движения воздуха в закрытом пространстве, при неравномерном его нагревании. Одними из часто используемых способов обогрева стали различные конвекторные устройства. Это современные и эстетические приборы, которые служат хорошей альтернативой обычным батареям и масляным радиаторам. Они экономят место интерьера и подчеркивают дизайн. Принцип действия заключается во всасывании холодного воздуха, подогретый возвращается в помещение. Систему можно использовать не только для обогрева, но и для охлаждения нужного пространства.

Конвекторные радиаторы отопления, это корпус, где располагается нагревательный элемент с пластинами, которые увеличивают теплоотдачу. Существуют различные виды таких устройств:

  • Газовые.
  • Электрические конвекторы отопления.
  • Водяные системы.

Газовые модели – считаются самыми экономичными, из-за низкой цены на энергоноситель. Места установки таких систем, ограничены. Что бы их использовать необходимо подключение к газовой магистрали, что не всегда возможно. В них применяют коаксиальные воздуховоды (труба в трубе).

Конструкция конвекторов может быть разнообразной. От простых напольных или настенных, до более сложных. Например – встраиваемые в пол конвекторы отопления.

Подвесные вешаются на специальные крепления (кронштейны), для закрепления их на стенах. Они имеют высоту 40 – 45 см. К настенным конвекторам можно отнести так называемый «теплый плинтус». Выполняется в виде длинного декоративного плинтуса с шириной 10 – 15 см, в котором закреплен обогревательный элемент. Его можно устанавливать по периметру помещений или под окнами.

Виды конвекторов

Напольные радиаторы, значительно уже (около 20 см), но более длинные. Монтируются на сам пол, или на небольшие подставки.

Алгоритм монтажа

Установка напольного водяного конвектора проводится строго в несколько этапов.

Укладывание встраиваемых труб

Если установка оборудования происходит в доме, где параллельно идёт ремонт, то монтаж должен быть завершён ещё до начала отделки и заливки полов.

Фото 2. Установка водяного конвектора в пол: к нему подводятся медные трубы, по которым потечет теплоноситель.

Тепловой агрегат подключается отдельно к центральному отоплению. Конвектор фиксируется к водопроводу с помощью шлангов с оплёткой из металла либо труб.

Совет. Для контроля подачи теплоносителя обязательно монтируется вентиль, а для устранения воздушных пробок — автоматический клапан.

Насколько низкий уровень поверхности

Чтобы понять, ровно ли расположен прибор, нужно задействовать присутствующие на нём регулировочные болты. После проведения проверки при необходимости производится выравнивание пола. Затем фиксируется корпус устройства с решёткой.

Обслуживание

Никаких особых правил, кроме как, увеличения количества влажных уборок, не требуется.

В офисных помещениях, где находится довольно большое число техники, выделяющей энергию, а, следовательно, и способствующей скоплению пыли, влажную уборку стоит проводить дважды: в начале и конце рабочего дня.

Внешний вид и устройство водяных конвекторов отопления

Напольный водяной конвектор представляет собой короб из стали. Его длина в среднем составляет от 1 до 2 метров. Параметры такого прибора полностью зависят от производительности самого конвектора. Поверх корпуса фиксируется решётка, имеющая декоративный вид.

Важно! Для дома или квартиры, где есть дети, она выбирается с большей частотой, чтобы малыш не смог просунуть туда пальчик. Главная составляющая конструкции такого напольного устройства — труба, идущая между рёберных пластин из алюминия

Главная составляющая конструкции такого напольного устройства — труба, идущая между рёберных пластин из алюминия.

Большое количество рёбер повышает показатель объёма отдачи тепла. В защитном кожухе, снабжённом решёткой, расположена труба теплообменника. Внутри прибора чаще устанавливают вентиляторы.

Независимо от модели все напольные водяные конвекторы оснащены клапаном для удаления воздуха. Дополнительно они имеют специальные узлы соединения.

Для обеспечения контроля и управления за необходимым температурным режимом в комнате установлен термостат. Если он отсутствует, подойдут шаровые краны.

Внимание! Для увеличения показателя мощности лучше использовать двухуровневые напольные водяные конвектора

Виды полов

Физика процесса обогрева тёплых полов отличается от радиаторного отопления отсутствием конвекции горячих воздушных масс. В них воздух, нагреваясь, поднимается к потолку.

Сегодня на рынке представленные нагревательные полы подразделяются на два вида — электрические и водяные.

Водяные полы

Водяной пол напоминает стандартную отопительную систему, отличие лишь в месте размещения труб, по которым циркулирует теплоноситель.

Обычные батареи располагаются на стене, контур же тёплого пола находится под напольным покрытием.

Важнейшая часть устройства — металлопластиковые или полипропиленовые трубы, которые чаще залиты бетонной стяжкой, хотя бывает, что трубы стелются настильным «сухим» способом.

В комплект входит нагреватель (газовый, электрический или деревянный), коллекторный узел с циркуляционным насосом и прибор для контроля за температурой.

Электрические полы

Конструкция электрических полов проще, чем у водяных, и стоимость их установки дешевле. Они состоят из нагревательных элементов и терморегулятора. Работают такие полы от электросети. Предназначены для площадей не более 30 м2. Чтобы не происходил перегрев элементов нагрева, не рекомендовано размещение тяжёлой мебели на них.

Электрические полы подразделяются на:

  1. Кабельные — в качестве нагревательных элементов выступает кабель с токопроводящими жилами.
  2. Маты — это те же самые кабельные полы, только провод закреплён на специальной полимерной сетке с определённым шагом.
  3. Инфракрасные — состоят из двух слоёв лавсановой металлизированной плёнки, между которыми расположены нагревательные полосы, и медных или серебреных жил, по ним проходит ток.
  4. Стержневые — современный тип, который также является инфракрасным устройством. В отличие от плёнки имеет карбоновые стержни вместо пластин.

Виды конвекторов отопления

Различают несколько типов отопительных конвекторов.

Стальные и медные настенные устройства вертикального типа

По дизайну настенные приборы обогрева похожи на обычные радиаторы, однако, благодаря небольшому весу, они легко крепятся на стенах любого качества. Местом установки может стать даже гипсокартонная перегородка. Монтаж выполняется на специальные кронштейны, обеспечивающие наличие просвета между конвектором и стеной.

Просвет служит для свободной циркуляции воздуха для равномерного нагрева комнат. Многие домовладельцы используют настенные модели, поскольку в продаже есть устройства, небольшой толщины

Узкие устройства обогрева значительно экономят занимаемую ими площадь, что важно для небольших помещений

Правильно выбранная модель отступает от стены на расстояние 10 см. Если комната отличается высокими потолками, то используют конструкцию увеличенной высоты, где находится до трёх теплообменников. Иногда выбираются модели большой длины.

Фото 2. Настенный отопительный конвектор вертикального типа. Прибор позволяет регулировать его температуру.

Таким образом, потребитель получает обогревательный прибор, мощность которого достаточная для качественного обогрева. Большие площади оборудуются одновременно несколькими агрегатами.

За счёт использования различных материалов (от стали до меди), различного количества теплообменных элементов и разнообразных конструкций, стоимость моделей отличается. Если цена бюджетного оборудования составляет около 3 тыс. р., то более мощное оборудование обходится покупателю в 7—12 тыс. р. Стоимость моделей, относящихся к премиум классу, составляет более 50 тыс. рублей.

Напольные агрегаты

Внутренняя конструкция напольных моделей одинакова с настенными вариантами. Основное отличие — ножки. Агрегаты изготовляют длиной 1—2,5 метров, что вполне достаточно для использования напольных моделей как основного источника тепла.

Фото 3. Водяной конвектор отопления напольного типа. Прибор установлен рядом с панорамными окнами.

Их удобно применять в качестве дополнительных источников тепла в просторных помещениях, оборудованных панорамным остеклением. Размещение вдоль окон предохраняет стекла от запотевания, поскольку воздушный поток сушит появляющуюся влагу.

При панорамном остеклении используют модели, оснащённые вентиляторами. Они быстрее прогревают весь объем комнаты и защищают стекла от запотевания. Принудительная циркуляция делает воздушный поток надёжным тепловым экраном, защищающим помещение от проникновения холода через окна.

Большинство напольных приборов производители оснащают специальными системами очищения, препятствующими распространению бактерий. Стоимость качественных напольных конвекторов начинается от 10 тыс. рублей, но в продаже есть бюджетные варианты приличной мощности, ценой ~ 6 тыс.

Приборы, встраиваемые в пол, принципы их подключения

Для установки этого вида обогревательных приборов используют ниши. Обычно монтаж встраиваемых агрегатов выполняется вместе с полом, поднимая его на высоту, достаточную для создания ниши. Решётка, укрывающая устройство, помещается на уровне финишного напольного покрытия.

Чаще используют модели, оснащённые принудительной циркуляцией, устанавливая их в спортивных сооружениях, торговых комплексах — помещениях, имеющих большую площадь остеклённых стен.

Фото 4. Схема и принцип работы водяного конвектора отопления, встраиваемого в пол. Прибор оснащен вентилятором.

Встраиваемые агрегаты изготовляют различных габаритов. Длина достигает 4,8 метра, а мощность обогрева ~ 10 кВт. В зависимости от мощности и наличия вентиляторов, стоимость составляет 10—60 тыс. рублей.

Особенности

Необходимо сказать, что конвекторный обогреватель, что вешается на стену, имеет очень простую конструкцию. Его составляющими частями являются:

  • нагревательный элемент закрытого типа;
  • терморегуляторы;
  • кнопка включения;
  • температурный датчик воздуха;
  • корпус, выполненный из металла (обычно он оснащается решеткой, что располагается снизу, и выпускными шторками наверху);
  • спецдатчик, что защищает устройство от перегревания.

Если говорить о внешнем виде такого устройства, то он очень похож на радиатор отопления, который видел каждый из нас. Принцип работы такого прибора основывается на циркулировании воздушных масс естественного типа. Суть такого вида циркуляции заключается в том, что холодные воздушные массы поступают в конвектор благодаря наличию снизу решетки. Внутри устройства они прогреваются, их масса становится меньше, и они поднимаются, будучи вытесненными новой порцией холодного воздуха. Выход теплой воздушной массы происходит благодаря верхним направляющим шторкам. То есть процесс нагревания воздуха осуществляется постоянно, что позволяет равномерно прогреть комнату, где располагается конвектор.

За регулирование температуры воздуха в комнате отвечает термостат, который является составной частью конвектора. Когда температурный показатель в комнате достигает некоего уровня, устройство выключается. А как только температура снижается ниже определенного уровня, обогреватель снова включается.

Иногда для повышения эффективности можно использовать такой прибор в сочетании с вентилятором.

Как выбирать напольный водяной конвектор

Чтобы дом или квартира были тёплыми, а энергозатраты экономичными, водяной напольный конвектор нужно правильно подобрать.

Параметры, которые нужно учитывать при выборе устройства:

  • площадь обогрева;
  • высота обогреваемого помещения;
  • предполагаемый уровень температуры теплоносителя в системе отопления;
  • тип отопления (центральное или индивидуальное);
  • наличие дополнительных источников тепла;
  • величина тепловой мощности конвектора;
  • материал, из которого выполнены детали конвектора;
  • габариты устройства.

Нужно иметь в виду, что использование водяных напольных конвекторов отопления особенно выгодно, если в помещении находится много стеклянных окон.

Материал кожуха предпочтительнее из нержавеющей стали, которая не деформируется и долговечна.

Преимущества напольных водяных конвекторов

По сути напольный конвектор отопления – это обычная батарея отопительной системы, но с более широкими функциями и оригинальным внешним видом. По сравнению с традиционными радиаторами такое оборудование обладает большим списком преимуществ:

равномерный эффективный обогрев помещений любых размеров (воздуху отдается 90-95% полученного тепла, когда от радиаторов за счет теплового излучения поступает только 25-50%);

  • значительная экономия расходов на отопление (нагревают помещение в 3-3,5 раза быстрее);
  • широкая сфера применения (квартиры, дома, коттеджи, офисы, оранжереи);
  • актуальность для помещений с большой площадью остекления (магазины, салоны, рестораны, выставочные залы и др.);
  • надежность и простота в эксплуатации (исправно работают более 20 лет, требуют только поддержания чистоты и минимальной профилактики);
  • компактные размеры и небольшой вес (возможность размещения в любом удобном месте);
  • водяные отопительные конвекторы не выжигают кислород в отличие от других обогревателей;
  • создают минимальный перепад температур между холодными и теплыми массами;
  • имеют низкую тепловую напряженность (исключается вероятность ожогов, прибор можно размещать вблизи мебели и предметов интерьера);
  • шумовые характеристики моделей с вентиляторами, как правило, не превышают 23 дБ, что сопоставимо с шумом работающего ноутбука;
  • легкость и оперативность монтажа (для установки и подключения конвектора достаточно инструкции производителя);
  • отдельные модели оснащаются специальными системами, которые очищают воздух, убивают бактерии и вирусы (идеально для лечебных и детских учреждений);
  • большой выбор формы и цвета, различное дизайнерское исполнение корпуса, возможность окраски по заказу в любой цвет.

Купив и установив конвектор водяного отопления, Вы получаете не только качественную и эстетически привлекательную систему обогрева Вашего помещения, но и новую энергосберегающую технологию, позволяющую существенно уменьшить коммунальные платежи!

Недостатки

С конвекционными потоками пыль поднимается в зону дыхания, по этой причине в таких помещениях влажную уборку нужно делать чаще для обеспечения чистоты воздуха.

Конвекторное водяное отопление имеет также ряд недостатков:

  • цена выше, чем у радиаторов с той же тепловой мощностью;
  • большие габариты;
  • в помещениях с высокими потолками могут быть неэффективными, потому что теплый воздух скапливается под потолком.

Работа внутрипольных обогревателей с вентилятором или без

Процесс представляет собой явление конвекции. Холодный воздух, идущий снизу, после соприкосновения с горячим теплообменником, выполненным из стали или алюминия, прогревается и начинает своё движение вверх. Таким образом, тепло расходиться по помещению.

Типы напольных водяных конвекторов:

  1. С естественной вентиляцией. Этот тип не оснащён дополнительными вспомогательными элементами, способствующими усилению потока тёплых воздушных масс. Процесс конвекции происходит под действием обычных гравитационных сил.

Фото 1. Схема работы напольного водяного конвектора без принудительной вентиляции: воздушные массы движутся естественным образом.

  1. С принудительной вентиляцией (вентилятором). Наличие вентилятора способствует усилению циркуляции воздуха, а, следовательно, и увеличению объёма движущихся воздушных масс. Тем самым возрастает эффективность отдачи тепла.

Виды

Сегодня на рынке представлены эти отопительные системы в различных видах. Среди всего этого многообразия можно найти как дизайнерские новейшие плоские обогреватели, так и классические, которые невооруженным глазом трудно распознать. Однако есть общепринятая классификация этих устройств, которая подразделяют все существующие сегодня водяные конвекторы на три больших группы.

По типу крепления

Согласно этому критерию все существующие сегодня водяные отопительные системы подразделяются на следующие виды.

Сверху радиатора устанавливают решетку, которая располагается на том же уровне, что и чистовой пол. Забор и выход воздуха осуществляется именно через нее. Сама решетка может быть изготовлена из любого материала.

По типу материала

Водяные конвекторы – это металлические изделия. Сегодня они могут быть изготовлены из разных материалов.

  • Сталь. Такие конвекторы считаются самыми бюджетными и одновременно наименее эффективными. Дело в том, что стальные радиаторы обладают плохой теплоотдачей, но при этом приборы, оснащенные именно таким теплообменником, потребляют довольно большое количество электроэнергии.
  • Медь – этот металл обладает наилучшей теплопроводностью. Именно по этой причине конвекторы, у которых теплообменник изготовлен из меди, считаются самыми лучшими.
  • Медно-алюминиевый сплав. Радиаторы этого типа также считаются эффективными в обогреве и экономичными по расходу тепла.

Здесь стоит отметить, что не весь конвектор изготавливается из описанного материала, а лишь его теплообменник.

По комплектации

Согласно этому критерию все водяные конвекторы делятся на два типа:

  • с естественной вентиляцией, то есть воздух циркулирует без какого-либо принуждения;
  • с искусственной вентиляцией – такие модели еще называют конвекторами с вентиляторами.

Наиболее эффективными в плане обогрева и экономичными в плане потребления электроэнергии являются отопительные системы второго типа.

Виды конвекторов

Электрические

Являются самыми распространенными среди отопительных приборов и имеют широкий диапазон по обогреваемой площади. Отличаются доступной стоимостью и различными возможностями по настройке.

Устанавливаются они в детские комнаты, спальни, офисы и гостиные, чтобы поддерживать комфортную температуру в сочетании с централизованным отоплением. Без последнего приборы способны обогреть помещения самостоятельно, но с большим потреблением электричества.

Достоинства:

Недостатки:

  • работа термостата связана с щелчками;
  • у некоторых моделей очень простой дизайн;
  • высокое потребление тока на максимальном режиме у мощных приборов.

Газовые

Здесь нагрев осуществляется путем подачи голубого топлива в горелку, которая воздействует на теплообменник. Нагретый воздух выходит из корпуса, а на его место поступает холодный. Для ускорения конвекции в устройство монтируют вентилятор.

Кроме работы от газопровода такой аппарат способен функционировать от баллона. Главным условием эксплуатации является наличие дымохода для отвода продуктов горения. Применяют такие конвекторы для основного отопления в частных домах или квартирах.

Достоинства:

  • установив в каждой комнате по одному устройству можно использовать как основное отопление;
  • не требуется развязка труб по дому;
  • работа на природном и сжиженном газе;
  • длительный срок службы;
  • большая площадь обогрева;
  • малый расход;
  • регулировка температуры от +13 до +40 градусов;
  • надежное крепление на стену.

Недостатки:

  • требуется монтаж дымохода;
  • высокая стоимость.

Водяные

Водяные конвекторы работают от жидкого теплоносителя и имеют в своем устройстве сеть решеток с проложенными трубами, обеспечивающими быструю передачу температуры от воды к воздуху. Для ускорения эффекта в них встраивают вентиляторы.

Основная сфера использования — это коридоры, панорамные окна, оранжереи зимой, бассейны, торговые центры. Монтаж осуществляется в пол или подоконник, где вровень с покрытием выступает только решетка радиатора.

Устройство не имеет источника нагрева и подключается к котлу или централизованному отоплению.

Достоинства:

  • долгий срок службы;
  • неприхотливая конструкция;
  • внутренняя установка, не забирающая полезное пространство в помещении;
  • не портит рядом стоящую мебель;
  • устраняет конденсат на окнах.

Недостатки:

  • требуется отдельный котел;
  • быстрая запыляемость внутренних элементов;
  • высокая стоимость.

Эффективное водяное отопление в частном доме

Водяное отопление можно провести в частный дом своими руками, хотя желательно, чтобы этим занимались профессионалы, которые четко знают все этапы проводимых работ. Кроме того, они смогут предложить наиболее подходящий в данном случае вариант разводки и расположения труб.

Как провести водяное отопление:

  1. Вначале нужно определиться с местом для котла и отопительного цеха. Под котел ставится постамент, а само нагревательное устройство соединяется с дымоходом, а соединения замазываются глиной.
  2. Далее определяется тип разводки и места нахождения батарей, стояков и других необходимых для функционирования системы, элементов. Кстати, если система будет с естественной циркуляцией, расширительный бак следует устанавливать в самой высокой точке системы.
  3. После этого можно приступать к прокладке труб и установке батарей. Трубы подводятся к радиаторам, после чего соединяются все нужные разъемы, входы и выходы. Не стоит также забывать про установку специального крана, который даст возможность удалять воздух из системы.
  4. Весь отопительный контур должен замкнуться там же, где он начался – на котле. На его входе ставится фильтр для очистки жидкости и циркуляционный насос (если система принудительная).
  5. В самой нижней точке системы нужно обустроить узел слива, с помощью которого можно будет сливать жидкость в случае необходимости.

Обвязывать котел нужно только металлическими трубами.

Плюсы и минусы

Преимущества напольных водяных конвекторов:

  • простота установки;
  • долговечная эксплуатация, не вызывающая затруднений;
  • стойкость к образованию коррозии и разного рода повреждениям;
  • наличие защиты от перегрева;
  • большое разнообразие под любой дизайн помещения;
  • равномерный прогрев комнаты;

  • отсутствие шума во время работы;
  • компактные габариты и малый вес;
  • подходит для использования в офисах, квартирах.

Недостатки:

  • появление пыли, вызванное процессом перемещения воздушных масс;
  • нет возможности одновременно использовать систему принудительной вентиляции и конвектор.

Сен-Савен-сюр-Гартамп, Франция. Середина 11 века

Итог

Не так давно появившиеся на нашем рынке, эти внутрипольные конвекторы получили большое распространение, что обосновано удобством и экономичностью. Эти приборы надежны, не портят вид помещений, их просто заменить при необходимости. Форма и размеры могут быть самыми разными, что позволяет установить их полукругом или углом. Конвекторы внутрипольные особенно хороши во влажной среде, а также там, где нужно создать тепловую завесу.

Конечно, можно все сделать своими руками, но во всяком деле есть нюансы, и только специалист точно знает, на какой высоте от дна канала расположить теплообменник и в каком месте, сколько штук требуется вентиляторов. Конвектор вместо батареи – отличное решение и для частного дома, и для квартиры.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
