Как выбрать алюминиевые радиаторы отопления

Технические характеристики радиаторов из чугуна

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

1. площадь помещения;
2. высота помещения;
3. количество окон;
4. этаж;
5. наличие установленных стеклопакетов;
6. угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

• максимальное рабочее давление – 9-12 бар;
• максимальная температура теплоносителя – 150 градусов;
• в одной секции помещается около 1,4 литра воды;
• вес одной секции составляет примерно 6 кг;
• ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

1. 1. теплоотдача секции МС 140 – 175 Вт;
   2. высота – 59 см;
   3. весит радиатор 7 кг;
   4. емкость одной секции — 1,4 л;
   5. глубина секции составляет 14 см;
   6. мощность секции достигает 160 Вт;
   7. ширина секции составляет 9,3 см;

• максимальная температура теплоносителя составляет 130 градусов;
• максимальное рабочее давление – 9 бар;
• радиатор имеет секционную конструкцию;
• опрессовочное давление составляет 15 бар;
• объем воды в одной секции составляет 1,35 л.;
• в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

• теплоотдача. Выбирают исходя из размеров помещения;
• вес радиатора;
• мощность;
• размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

1. если потолок выше 3 м, требуемая мощность увеличится пропорционально;
2. если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
3. если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Что такое теплоотдача

Биметаллический радиатор отопления

Определение теплоотдачи сводится к паре простых слов — это количество тепла, выделяемое радиатором в течение определённого времени. Мощность радиатора, тепловая мощность, тепловой поток — обозначение одного понятия и измеряется в Ваттах. Для 1 секции биметаллического радиатора это число равно 200 Вт.

Таблица теплоотдачи радиаторов отопления

В некоторых документах встречаются значения теплоотдачи, рассчитанные в калориях за 1 час. Во избежание путаницы, калории легко переводятся в Ватты с помощью простейших подсчётов (1 Вт = 859,8 кал/час).

Тепло от батареи обогревает комнату в результате трёх процессов:

• теплообмена;
• конвекции;
• излучения.

Процесс обогрева комнаты

Каждая модель отопительных приборов использует все виды обогрева, но в разных пропорциях. Например, радиатором считаются те батареи, передающие в окружающее пространство от 25% тепловой энергии посредством излучения. Но сейчас термином «радиатор» начали называть любой отопительный прибор вне зависимости от основного метода обогрева.

Расчет нужного количества тепла для отопления

Для примерного значения нужного количества тепла для квартиры нужно брать в расчет:

• тип подключения;
• тип установки.

Типы подключения могут быть следующими:

• боковое;
• диагональное;
• нижнее.

Боковое подключение – самое используемое в городской квартире. Диагональное – самое оптимальное, если хотите получать максимальное количество теплоты. Так теплоноситель будет распределяться равномерно, заполняя все внутреннее пространство батареи.

Декоративные перегородки для зонирования пространства в комнате

Выбираем чугунные ванны

Унитаз подвесной с инсталляцией — какой лучше выбрать:

Общие положения и алгоритм теплового расчета нагревательных приборов

Расчет нагревательных приборов проводится после гидравлического расчета трубопроводов системы отопления по следующей методике. Требуемая теплоотдача нагревательного прибора определяется по формуле:

, (3.1)

где — теплопотери помещения, Вт; при установке в помещении нескольких нагревательных приборов теплопотери помещения распределяются между приборами поровну;

— полезная теплоотдача трубопроводов отопления, Вт; определяется по формуле:

, (3.2)

где — удельная теплоотдача 1 м открыто проложенных вертикальных /горизонтальных/ трубопроводов, Вт/м; принимается по данным табл. 3 приложения 9 в зависимости от разности температур между трубопроводом и воздухом;

— суммарная протяженность вертикальных /горизонтальных/ трубопроводов в помещении, м.

Фактическая теплоотдача нагревательного прибора:

, (3.4)

где — номинальный тепловой поток нагревательного прибора (одной секции), Вт. Принимается по данным табл. 1 приложения 9;

— температурный напор, равный разности полусуммы температур теплоносителя на входе и выходе нагревательного прибора и температуры воздуха помещения:

, °С; (3.5)

где — расход теплоносителя через нагревательный прибор, кг/с;

— эмпирические коэффициенты. Значения параметров в зависимости от типа нагревательных приборов, расхода теплоносителя и схемы его движения приводят в табл. 2 приложения 9;

— поправочный коэффициента способ установки прибора; принимается по данным табл. 5 приложения 9.

Средняя температура воды в нагревательном приборе однотрубной системы отопления в общем случае определяется выражением:

, (3.6)

где — температура воды в горячей магистрали, °C;

— остывание воды в подающей магистрали, °C;

— поправочные коэффициенты, принимаемые по табл. 4 и табл. 7 приложения 9;

— сумма теплопотерь помещений, расположенных до рассматриваемого помещения, считая по ходу движения воды в стояке, Вт;

— расход воды в стояке, кг/с /определяется на стадии гидравлического расчета системы отопления/;

— теплоемкость воды, равная 4187 Дж/(кгград);

— коэффициент затекания воды в нагревательный прибор. Принимается по табл. 8 приложения 9.

Расход теплоносителя через нагревательный прибор определяется по формуле:

, (3.7)

Остывание воды в подающей магистрали находится по приближенной зависимости:

, (3.8)

где — протяженность магистрали от индивидуального теплового пункта до расчетного стояка, м.

Фактическая теплоотдача нагревательного прибора должна быть не менее требуемой теплоотдачи , то есть . Допускается обратное соотношение , если невязка не превышает 5%.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установки

Количество тепла зависит и от места установки

Быстрый способ расчета количества секций

Если речь идет о замене чугунных радиаторов биметаллическими, можно обойтись без скрупулезных расчетов

Приняв во внимание несколько факторов:

• Биметаллическая секция дает десяти процентный прирост тепловой мощности по сравнению с чугунной.
• Со временем эффективность батареи падает. Это связано с отложениями, которыми покрываются стенки, внутри радиатора.
• Лучше пусть будет теплее.

Количество элементов биметаллической батареи, должно быть тем же, что и у ее предшественницы. Однако это число увеличивается на 1 – 2 штуки. Делается это для борьбы с будущим снижением эффективности обогревателя.

Для стандартного помещения

Нам уже известен этот способ расчета. Он описан в начале статьи. Разберем его подробно, обратившись к конкретному примеру. Рассчитаем количество секций для помещения площадью 40 кв. м.

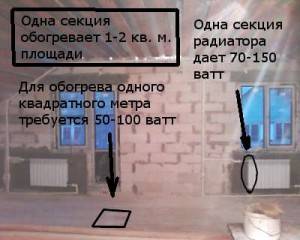

По правилам 1 кв. м требует 100 Вт. Предположим, что мощность одной секции 200 Вт. Используя формулу, из первого раздела найдем требуемую тепловую мощность помещения. Умножим 40 кв. м. на 100 Вт, получим 4 кВт.

Для определения числа секций это число разделим на 200 Вт. Получается, что для помещения заданной площадью потребуется 20 секций. Главное помнить, формула актуальна для квартир, где высота потолков менее 2,7 м.

Для нестандартных

К нестандартным помещениям относятся угловые, торцевые комнаты, с несколькими оконными проемами. Под эту категорию попадают и жилища с высотой потолка более 2,7 метра.

Для первых расчет ведется по стандартной формуле, но окончательный результат умножается на специальный коэффициент, 1 – 1,3. Используя данные полученные выше: 20 секций, предположим, что комната угловая и имеет 2 окна.

Конечный результат получится, если умножить 20 на 1,2. Для этого помещения требуется 24 секции.

Если же взять ту же комнату, но с высотой потолка 3 метра, результаты вновь изменятся. Начнем с расчета объема, умножим 40 кв. м. на 3 метра. Помня, что на 1 куб. м требуется 41 Вт., вычислим общую тепловую мощность. Полученные 120 куб. м умножим на 41 Вт.

Количество радиаторов получим, разделив 4920 на 200 Вт. Но комната, угловая с двумя окнами, следовательно, 25 нужно умножить на 1,2. Конечный итог 30 секций.

Что нужно учесть при расчете

Расчет радиаторов отопления

Обязательно принимают во внимание:

• Материал, из которого изготовлена отопительная батарея.
• Ее размеры.
• Количество окон и дверей в комнате.
• Материал, из которого построен дом.
• Сторону света, в которой располагается квартира или помещение.
• Наличие теплоизоляции здания.
• Тип разводки трубной системы.

И это лишь небольшая часть того, что необходимо учесть при расчете мощности радиатора отопления. Не забываем и о региональном расположении дома, а также средней уличной температуре.

Есть два способа подсчитать теплоотдачу радиатора:

• Обычный — с использованием бумаги, ручки и калькулятора. Формула расчета известна, и в ней используются основные показатели — тепловая отдача одной секции и площадь обогреваемой комнаты. Также добавляются коэффициенты — понижающие и повышающие, которые зависят от ранее описанных критериев.
• С помощью онлайн-калькулятора. Это простая в использовании компьютерная программа, в которую загружаются определенные данные о размерах и конструкции дома. Она выдает достаточно точный показатель, который и берется за основу проектирования отопительной системы.

Для простого обывателя и тот, и другой вариант — не самый простой способ определить теплоотдачу батареи отопления. Но есть другой метод, для которого используется простая формула — 1 кВт на 10 м² площади. То есть, чтобы обогреть комнату площадью 10 квадратных метров, потребуется всего лишь 1 киловатт тепловой энергии. Зная показатель теплоотдачи одной секции радиатора отопления, можно точно подсчитать, сколько секций нужно установить в конкретном помещении.

Давайте рассмотрим несколько примеров, как правильно проводить такой расчет. Разные виды радиаторов имеют большой размерный диапазон, зависящий от межосевого расстояния. Это размер между осями нижнего и верхнего коллектора. У основной массы отопительных батарей этот показатель равен или 350 мм, или 500 мм. Есть и другие параметры, но эти встречаются чаще остальных.

Это первое. Второе — на рынке есть несколько видов отопительных приборов из различных металлов. У каждого металла своя теплоотдача, и это придется учитывать при расчете. Кстати, какой выбрать и поставить радиатор в своем доме, каждый решает сам.

Расчет батарей отопления на комнату

Определять число изделий можно только после вычисления необходимого числа секционных элементов. Далее вам нужно решить, сколько устройств вы будете устанавливать. У нас в примере получилось, что в одной должно быть 10 секционных частей. Это может быть целое изделие, установленное под окном. Для углового помещения лучше разделить это число пополам или на 4 и 6 частей и смонтировать по устройству у каждой наружной стены. Другой вариант – это вычислить значение теплоты, которое требуется для обогрева помещения:

1. Для нашего примера оно составляет – 100*16 = 1600 Вт или 1,6 кВт.
2. Далее выбрать конкретный товар и определить его теплоотдачу, умножив одноименную характеристику одного элемента на их число. Например, возьмем 6-секционную модель с показателем 180 Вт для одной ее части – 6*180 = 1080 Вт.
3. Разделить необходимое значение теплоты на мощность всего прибора – 1600/1080 = 1,48. Округляем это значение в большую сторону. В итоге проведенных вычислений получаем количество, равное 2.

Зачем нужно знать вес батарей

Эта информация особенно важна для тех, кто строит новый дом и выбирает материалы для системы отопления:

• Покупая батареи и решая вопрос их транспортировки, необходимо выбрать транспорт с определенной грузоподьемностью. Если дом большой и отопительных приборов требуется много, вряд ли получится перевезти их на личном транспорте, и даже на прицепе. Придется заказывать доставку либо нанимать грузовую машину.
• Менее актуальный, но важный вопрос – разгрузка и доставка радиаторов к месту монтажа. Большую чугунную батарею тяжело переносить в одиночку.
• Самый важный момент касается монтажа радиаторов. В современных каркасных домах, зданиях из газоблоков, СИП-панелей и других подобных материалов стены могут не удержать в себе сильно нагруженные крепления. Зная вес одной секции чугунной батареи и их необходимое количество на отопление каждого помещения, можно вместо одной большой установить 2-3 маленькие батареи или выбрать конструкции с опорой на пол.

Напольный чугунный радиаторИсточник stroy-podskazka.ru

Оставить комментарий

Преимущества по сравнению с другими батареями

1. Неоспоримым преимуществом чугунного радиатора перед современными алюминиевыми, стальными, биметаллическими батареями является его долговечность. Полувековой юбилей чугунной батареи – явление повсеместное. В некоторых городах сохранились по сегодняшний день и продолжают исправно работать еще те батареи, которые отливались в позапрошлом веке.
2. Себестоимость чугунного изделия может только порадовать будущего владельца – европейские цены на сверхмодные алюминиевые или биметаллические батареи далеко не каждому по карману. К тому же покупка большого количества секций сулит значительную выгоду.
3. Еще одно достоинство чугуна – отсутствие каких-либо требований к теплоносителю. В систему отопления заливается вода любого качества.
4. Толщина чугунных секций позволяет выдерживать самое высокое рабочее давление. начиная с 9 Атм и выше. Кроме того, чугун отлично переносит гидроудары, поэтому именно ему отдают преимущество в централизованных системах отопления.

Основные технические характеристики

Алюминиевые батареи привлекательны именно своими высокими техническими характеристиками при доступной цене. При этом:

• вес одной секции – 1…1,5 кг;
• емкость – 0,25…0,46 л;
• расстояние между осями – 20/35/50/80 см;
• гарантийный срок службы 10…20 лет.

Все основные характеристики производитель указывает в паспорте устройства.

Тепловая мощность

Под тепловой мощностью (теплоотдачей) понимают количество тепла, которое дает одна секция радиатора.

Коэффициент отдачи для стандартной секции составляет – 82…212 Вт . Он зависит от температуры теплоносителя. Общая тепловая мощность зависит от количества секций в батарее.

Рабочее давление

Существует два вида алюминиевых радиаторов:

• нормальные – с рабочим давлением до 6 атмосфер;
• усиленные – до 16 атмосфер

Поскольку рабочее давление в многоэтажных домах составляет 10…15 атмосфер, а в домах с автономной системой отопления – менее 1,4 атмосферы, то первый вариант подходит для установки в частных домах, а второй – в «многоэтажках».

Опресовочное давление

Для поддержания работоспособности системы она должна ежегодно подвергаться опрессовке, давление которой составляет 20…50 атмосфер.

Параметры теплоносителя

Температура теплоносителей в алюминиевых радиаторах может доходить до 120 °C, но обычно она не превышает 70 °C, и именно такая температура берется при расчете тепловой мощности.

Зачем знать объем теплоносителя в батареи

Расчет объема теплоносителя в батарее, изготовленной согласно правилам, указанным в гост, делают для того, чтобы:

• выбрать правильное крепление радиатора . Оно же должно выдерживать не только вес изготовленного согласно требованиям гост изделия, но и вес воды, которая заполняет все внутреннее пространство. Расчет веса воды очень прост: этот показатель равен объему;
• выбрать котел с нужной мощностью. Разумеется, если он будет слабым, то особого толку со всей отопительной системы с очень малым гидравлическим сопротивлением будет очень мало, ведь он будет создавать малое давление, и вода будет двигаться медленно;
• выбрать расширительный бак с необходимым объемом. Многие люди отказываются от этого элемента. Однако его лучше использовать, поскольку он компенсирует давление, созданное увеличенным в объеме нагретым теплоносителем. Например, при нагревании объем воды растет на 4%. Если ей некуда деться, то давление на батареи, а также трубы растет. Рано или поздно тепловое расширение «порадует» протечкой;
• определить общую потребность в теплоносителе. Правда, для этого еще нужно учесть внутренний объем труб с малым гидравлическим сопротивлением, а также объем нагревательного котла, способного создать нужное давление;
• выдержать верную концентрацию антифриза. Это касается тех случаев, когда вода будет смешиваться с антифризом. Такое делать можно, и в некоторых случаях образованная жидкость для радиаторов отопления. изготовленных согласно правилам гост, замерзает при более низких температурах, чем 100-процентный антифриз;
• подобрать тип циркуляции. Теплоноситель может двигаться естественным способом (сверху вниз) или перемещаться под давлением, созданным насосом. Естественный тип циркуляции выбирают в случае батарей с большим внутренним объемом и малым сопротивлением нагретой жидкости. Что касается второго типа, то размер и вес батарей значения не имеет.

Мощность алюминиевых радиаторов отопления

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи

Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показателями лидеров среди батарей отопления.

Мощность алюминиевых радиаторов отопления и другие их параметры

Мощность алюминиевых радиаторов отопления больше, чем у стальных или чугунных аналогов. благодаря высокой теплоотдаче этого металла. Кроме производительности, радиаторы из алюминия обладают рядом других достоинств, ввиду которых завоевывают все большую популярность среди аналогичного оборудования.

• Легкость – масса радиатора упрощает транспортировку и монтажные работы.
• Привлекательный вид – легко впишутся в окружающую обстановку.
• Долговечность – срок службы до 25 лет.

Мощность одной секции алюминиевого радиатора составляет 0,2 кВт, что является солидным показателем. Для отопления среднего помещения площадью до 15 м. достаточно 7 секций при стандартной высоте или 8, если потолки выше обычного. Если чугунные и стальные радиаторы алюминиевый превосходит, то есть современная разновидность, с которой они имеют практически равные данные.

Показатели биметаллических радиаторов отопления

Мощность биметаллических радиаторов отопления сопоставима с мощностью батареи из алюминия и составляет 0,2 кВт. Это объясняется их составом: алюминиевый корпус обеспечивает мгновенный вывод тепла от стальной начинки. Соединение двух металлов позволило получить батареи, имеющие достоинства алюминия, но без его недостатков.

• Прочность – сталь более устойчива к гидроударам и выдерживает даже сильные перепады до 24 атмосфер.
• Износостойкость – батареи изнутри покрываются специальным защитным составом и становятся невосприимчивы к коррозии.
• Долговечность – срок службы биметалла до 30 лет, что превышает запас прочности алюминиевой батареи.

Учитывая идентичную мощность, количество секций алюминиевого радиатора и биметаллического, для отопления помещения одинаковой площадью, будет равным.

Сравнение биметаллических и алюминиевых радиаторов отопления

Мощность секции алюминиевого радиатора и биметаллического идентична. что наделяет их одинаковой производительностью, но имеются некоторые отличия характеристик

на которые стоит обратить внимание при выборе батарей

• Надежность – для автономной системы отопления, в которой отсутствует угроза гидроудара, достаточно будет и алюминиевого оборудования, если же предполагается применение в централизованной отопительной системе, лучше подстраховаться и выбрать биметалл, как более стойкий. Он гарантированно выдержит даже серьезный скачок и не протечет.
• Стоимость – один из важнейших критериев, который часто перевешивает любые доводы. Стоимость алюминиевых радиаторов в среднем в два раза ниже, чем стоимость биметаллических, с равными характеристиками. Если сравнивать соотношение цена – качество, выигрывает алюминий, но при условии контроля давления в системе.

Как биметаллические, так и алюминиевые радиаторы будут соответствовать своим характеристикам, только если выпущены на современном оборудовании и согласно технологии. Не стоит пытаться сэкономить и приобрести на удивление дешевую модель, от малоизвестного производителя. Вероятно, ее качество, независимо от материала, оставляет желать лучшего.

Рейтинг: 0 Голосов: 0

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно сое.

Чтобы получить максимально эффективную отопительную систему с высоким КПД и минимальными энергозатратами, необходимо не только подобрать наиболее подходящие радиаторы, но и выполнить правильный монтаж. Учитывая возросшую популярность биметаллических батарей, рассмотрим подробнее их подключение. П.

В данной статье мы рассмотрим что лучше радиатор или конвектор для надежного и экономного варианта обогрева как Вашей квартиры так и частного дома, мы приведем несколько надежных и проверенных производителей которым можно доверить отопление своего дома. Вопрос надежного отопления встает перед мно.

Термоклапан для радиатора отопления это очень нужное дополнение, без которого ваша отопительная система будет работать не полноценно. Точнее сказать, работать то она будет, но регулировать температуру системы и, соответственно, температурный режим в комнате, вам будет невозможно. Для того, что бы.

Подбор, монтаж и эксплуатация чугунных отопительных батарей

Этапы монтажа радиатора к отопительной системе.

Если выбор (облегченные радиаторы или чугунные) сделан в пользу последних, то нужно произвести расчет числа батарей в помещении и количества радиаторов в каждой из них. Для этого нужно знать технические характеристики конкретной модели, прежде всего, объем выделяемого тепла. Другой важнейшей задачей является определение места для установки батарей и способа креплений: настенные или напольные. Исходя из этого выбирается конкретный образец. Практически большинства чугунных радиаторов отопления фото можно найти в интернете. Чугунные радиаторы имеют различный внешний объем, в том числе могут быть довольно объемные или совсем плоские, и иметь разную высоту и ширину.

Обычным местом в жилой комнате, куда можно установить батарею, является ниша, расположенная под подоконником окна. Ее параметры и диктуют размеры батареи. Технические характеристики этой батареи должны обеспечивать 1кВт тепла на 10 м² площади комнаты. Причем если объем комнаты больше обычного из-за высокого потолка, или в ней есть второе окно, то необходимо уже 1,2 кВт тепла на ту же площадь. Если же помещение занимает угловое положение, есть смысл добавить еще несколько лишних секций, поскольку потеря тепла там больше.

Способ крепления диктует как вес батареи, так и прочность стены, возле которой она ставится. Если она вешается на стену, то стоит помнить, что на каждую из батарей необходимо не менее трех кронштейнов. Сегодня для чугунных батарей часто используют напольные крепления, а многие модели имеют уже готовые ножки. Если стена сделана из дерева, то стоит использовать угловые крепления. Далее нужно аккуратно подвести трубы, подающие теплоноситель, и прикрутить их, максимально обеспечив герметичность резьбы. При этом не переусердствовать в приложении силы, чтобы не сорвать ее, иначе начнется утечка воды.

https://youtube.com/watch?v=8l2cyQIMvMQ

Ремонт батареи из чугуна чаще всего заключается именно в устранении утечек в местах соединения с трубами. Возникает вопрос: как помыть радиатор изнутри? Он также имеет несложное, хотя и трудоемкое решение. Его отсоединяют от батареи, а затем с помощью гибкого ершика и шланга с высоким давлением воды все накопившиеся загрязнения легко вымываются. Как и ремонт, эту процедуру лучше всего доверить специалисту. Самостоятельные шаги могут быть и вполне успешными, но могут и привести к ущербу.

Чугунные батареи станут бесперебойным и безотказным источником тепла для вас, ваших детей и внуков.

Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Размеры алюминиевых радиаторов отопления, секций и труб

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Какой биметаллический радиатор выбрать – секреты экспертов

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

(6 4,83 из 5) Загрузка…

Интересно почитать

Материал изготовления

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

На эффективность КПД влияет правильный монтаж теплоприборов:

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Небольшие выводы

Можно смело начать выбор нужного радиатора. Кому-то нужна будет самая легкая батарея, для кого-то важен внешний вид. Но 2 самых главных фактора, это-выдержка гидроударов и теплоотдача. Собственно, на них нужно ориентироваться в первую очередь. Каждый выбирает себе радиатор, по своим нуждам, своему бюджету.

Если живете в доме старого образца. То можно спокойно оставлять чугунные варианты радиаторов. Но если дом новый, то стоит установить алюминиевую модель. Второй момент. Если установлены старые чугунные батареи, то можно выбрать только 1 вариант, либо, заменить на чугун, или же биметалл.
