Расшифровка маркировки полипропиленовых труб для отопления

Как выбрать диаметр труб для водопровода

Многим из нас приходится сталкиваться с необходимостью замены водопроводных труб. Решать этот вопрос можно самостоятельно или с помощью профессионального мастера

Осуществляя замену трубопровода, важно понимать, какой диаметр труб для водопровода является оптимальным с технической точки зрения. Сегодня на рынке представлено широкое разнообразие труб, которые различаются по качеству материала, размеру и диаметру

Изделия какого диаметра подойдут в том или ином случае, расскажет наша статья.

Трубы малого и большого диаметра

Размерные характеристики труб

Современный водопровод представляет собой достаточно сложную конструкцию, важным элементом которой являются трубы. Наиболее востребованными считаются металлопластиковые, стальные и медные трубы. Основными физическими характеристиками, определяющими размер труб для водопровода, являются:

  1. Внутренний диаметр – единая характеристика для узлов и труб водопроводной системы. Внутренний диаметр должен быть одинаков как для соединяемых труб, так и для соединяющих их фитингов.
  2. Диаметр условного прохода – номинальная величина, измеряемая в миллиметрах, используемая при монтаже водопроводных труб.
  3. Толщина стенки.
  4. Длина трубы.

Dy – внутренний диаметр, S – толщина стенки трубы

Взаимосвязь характеристик

Как длина водопровода влияет на диаметр труб

Средняя скорость потока в стандартном водопроводе равна 0.02 кмс . Этот показатель влияет на подбор диаметра труб. Как рассчитать диаметр трубы водопровода с учетом длины данной коммуникации:

Если длина системы составляет менее 30 метров, следует обратить внимание на трубы диаметром 25мм.
Если длина системы составляет более 30 метров, актуальным считается применение труб диаметром 32 мм.
Если длина системы менее 10 метров, отлично подойдут трубы диаметром 20 мм.

Стандартной длиной труб бытового водоснабжения считаются 4 метра. Но на практике могут применяться трубы длиной до 14-15 метров.

При выборе длинных изделий особое внимание стоит обратить на качество фитингов, муфт и прочих соединений. Именно они обеспечат надежную и долговечную эксплуатацию водопровода

Соотношение условного диаметра трубы и толщины стенки

Почему диаметр труб определяет пропускную способность водопровода

Диаметр трубы определяет важную характеристику – пропускную способность водопровода. Так, например, трубы диаметром в 25 мм могут прогонять до 30 литров воды в течение минуты. Для трубы в 32 мм этот показатель увеличивается до 50 литров.

При этом следует учитывать, что обыкновенный кран на кухне или в ванной способен пропустить не более 5 литров воды. Таким образом, выбор диаметра труб напрямую зависит от расхода водных ресурсов.

Решая, какой диаметр трубы для водопровода вам необходим, обратите пристальное внимание на следующие параметры:

  1. Длину водопровода.
  2. Количество предполагаемых стыков.
  3. Количество поворотов.
  4. Напор воды в системе.

Пример технического расчета диаметра трубы

Сложные технические расчеты, применяемые профессионалами, позволяют рассчитывать комплексное влияние этих факторов на водопроводную систему. Однако, для помещений в многоквартирном доме их применение вряд ли целесообразно.

Типовые решения

По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм. Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.

Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.

Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:

  1. Чем сложнее конструкция водопровода, тем больше диаметр труб.
  2. Для труб с горячей водой требуются трубы с усиленной стенкой.
  3. Чем выше норма потребления воды, тем больше диаметр труб.

Как выбрать диаметр труб для водопровода Диаметр труб для водопровода подбирают в зависимости от количества точек водозабора, материла труб, сложности трубопровода. Как выбрать диаметр труб, и из каких соображений при этом исходить, расскажет наша статья.

10 фото идей, как красиво и функционально задействовать угол

Достоинства поликарбоната

  • Согласно европейской классификации принадлежит к классу В1, то есть к трудно воспламеняемым материалам. Таким образом является пожаростойким.
  • Обладает высокой светопропускной способностью до 80%, но при этом защищает от вредного ультрафиолетового излучения.
  • Стойкость к перепадам температур и химическому воздействию.
  • Легкость монтажа за счет небольшого веса самих панелей.
  • Отличается достаточной ударопрочностью и высокими эксплуатационными характеристиками. При этом не нуждается в специальном уходе.
  • Высокая тепло- и звукоизоляция, а также способность принимать любую форму.

Как заменить лампочку

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

  • полиэтилен (ПЭ):
    • высокого давления (ПВД) — для внутренней разводки канализации,
    • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
  • поливинилхлорид (ПВХ),
  • полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

  • ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
  • ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
  • ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

  • голубая полоса – для водоснабжения,
  • желтая полоса – для транспортировки газа.

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

  • наименование производителя,
  • тип материала,
  • для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
  • SDR – соотношение диаметра и стенок,
  • диаметр,
  • толщина стенок,
  • рабочее давление,
  • стандарт – для России ГОСТ 18599-2001,
  • назначение (техническая или питьевая вода, для водопровода),
  • дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

От чего зависят размеры

Основные факторы, влияющие на размеры пп труб:

  • Диаметры. Полипропиленовые трубы предназначены для перемещения жидкостей и транспортировки газообразных веществ. От размеров поперечного сечения трубопровода зависит пропускная способность магистрали и, следовательно, объем транспортируемой жидкости.
  • Давление жидкости на стенки. В зависимости от температурных показателей жидкости в полости трубы стенки трубопроводов оказываются в зоне высокого давления. Поэтому подача холодной воды и горячего теплоносителя производится по сетям с различной толщиной стенок.
  • Назначение трубной сети. Пластиковыми трубопроводами оборудуются сети холодного и горячего водоснабжения, системы отопления и канализации, вентиляционные каналы. В каждой сфере применяются свои типоразмеры труб пп, максимально соответствующие техническим условиям эксплуатации.
  • Протяженность трубной линии. Чтобы к водоразборной точке или дальнему отопительному радиатору поступало достаточное количество жидкости, водопроводная линия монтируется из труб разного сечения.

Справочная таблица пп труб содержит подробную информацию о размерах.

Классификация по давлению

Так как для транспортировки среды в трубопроводе создается определенное давление, полипропиленовые трубы имеют и такую классификацию. Есть четыре категории:

  • PN10. Рабочее давление 10 Бар (1 МПа), максимальная температура +45°C. Для систем ХВС и невысокого давления.
  • PN16. Выдерживает давление до 15 Бар (1,5 МПа), температуру до +60°C. Тоже для холодной воды, но можно и в многоэтажках ставить.
  • PN20. Давление 20 Бар (2 МПа) и нагрев до +75°C. Обычно это армированные трубы, но с небольшой толщиной стенки. Применяются для ГВС.
  • PN25. Самые прочные трубы. Рабочее давление 25 Бар или 2,5 МПа, длительный нагрев до +95°C. Это исключительно армированные, причем с толстой стенкой. Применяются для ГВС с нестабильным давлением (в многоэтажках) и для разводки отопления.

Наличие армирования видно на срезе. Чтобы стекловолокно было заметно, его подкрашивают. Цвет — любой

Если говорить о том, какие трубы ППР выдерживают какое давление, то однослойные (без армирования) могут применяться вплоть до PN20. Разница в толщине стенки и это видно по таблице. Внешние диаметры полипропиленовых труб ни о чем не говорят (первая колонка). Один и тот же внешний размер может быть рассчитан на разное давление. Зависит это от толщины стенки и наличия/отсутствия армирования. Так что маркировка труб обязательна. Там указывается класс по давлению.

Наружные диаметры полипропиленовых труб, ммPN 10PN 20PN 25
Внутренний диаметр, ммТолщина стенки, ммВнутренний диаметр, ммТолщина стенки, ммВнутренний диаметр, ммТолщина стенки, мм
1610,62,7
2016,21,913,23,413,23,4
2520,42,316,64,216,64,2
3226,03,021,25,421,23,0
4032,63,726,66,726,63,7
5040,84,633,28,433,24,6
6351,45,842,010,542,05,8
7561,26,950,012,550,06,9
9073,68,260,015,0
11090,010,073,218,4

Обратите внимание, что толщина стенки в третьем столбце — PN25 — меньше, чем в предыдущих, хотя трубы рассчитаны на более высокое давление. Это не ошибка

Просто тут трубы только армированные. А в предыдущих двух категориях указана толщина стенок и диаметры полипропиленовых труб без армирующего слоя.

Характеристики полипропиленовых труб для отопления

Труба полипропилен для отопления

Уже давно прекрасной альтернативой трубам из чугуна и стали является труба полипропиленовая для отопления – технические характеристики ПП труб позволяют им получать только положительные отзывы благодаря многочисленным преимуществам:

  • Трубы полипропилен для отопления

    Многослойная структура труб из полипропилена, повышающая устойчивость к износу и позволяющая использовать ПП трубы при организации как холодного , так и горячего водоснабжения;

  • Существенное упрощение транспортировки труб на место выполнения работ благодаря их достаточно низкому весу;
  • Достаточно простая процедура монтажа;
  • Неприхотливость в обслуживании;
  • Герметичность;
  • Отсутствие необходимости окрашивания;
  • Отсутствие условий для размножения и распространения микроорганизмов и образования минеральных отложений;
  • Экологическая безопасность и отсутствие выделения вредных веществ и влияния на структуру воды;
  • Низкий коэффициент гидравлического сопротивления и отсутствие вибраций во время движения жидкости по трубам;
  • Полипропиленовая труба для отопления не пропускает блуждающие токи;
  • Устойчивость к разрушающему химическому и механическому воздействию;
  • Способность выдерживать большой напор воды;
  • Трудновоспламеняемость материала;
  • Способность выдерживать высокие температуры, достигающие 120°, не теряя качество и не деформируясь.

Можно еще долго перечислять достоинства ПП труб, такие как низкая цена, универсальность, гарантированный срок службы, превышающий 50 лет, и многие другие, которые следует оценить перед тем, как выбрать материал, из которого будут изготовлены трубы отопления.

Ориентировочные цены

Чтобы решить проблему по замене старых труб на новые полипропиленовые нужно сделать определенные расчеты. Прежде всего определитесь с видом конструкций и их диаметром. К примеру, для создания отопительного контура в многоквартирном доме нужно применять изделия с сечением 32 мм.

Далее нужно спроектировать систему и посчитать сколько каналов и фитингов к ним вам нужно.

Если вы не намерены самостоятельно выполнять монтаж, приплюсуйте стоимость привлечения специалистов для решения этой задачи.

Цена за метр полипропиленовых каналов и фитингов к ним сильно различается.

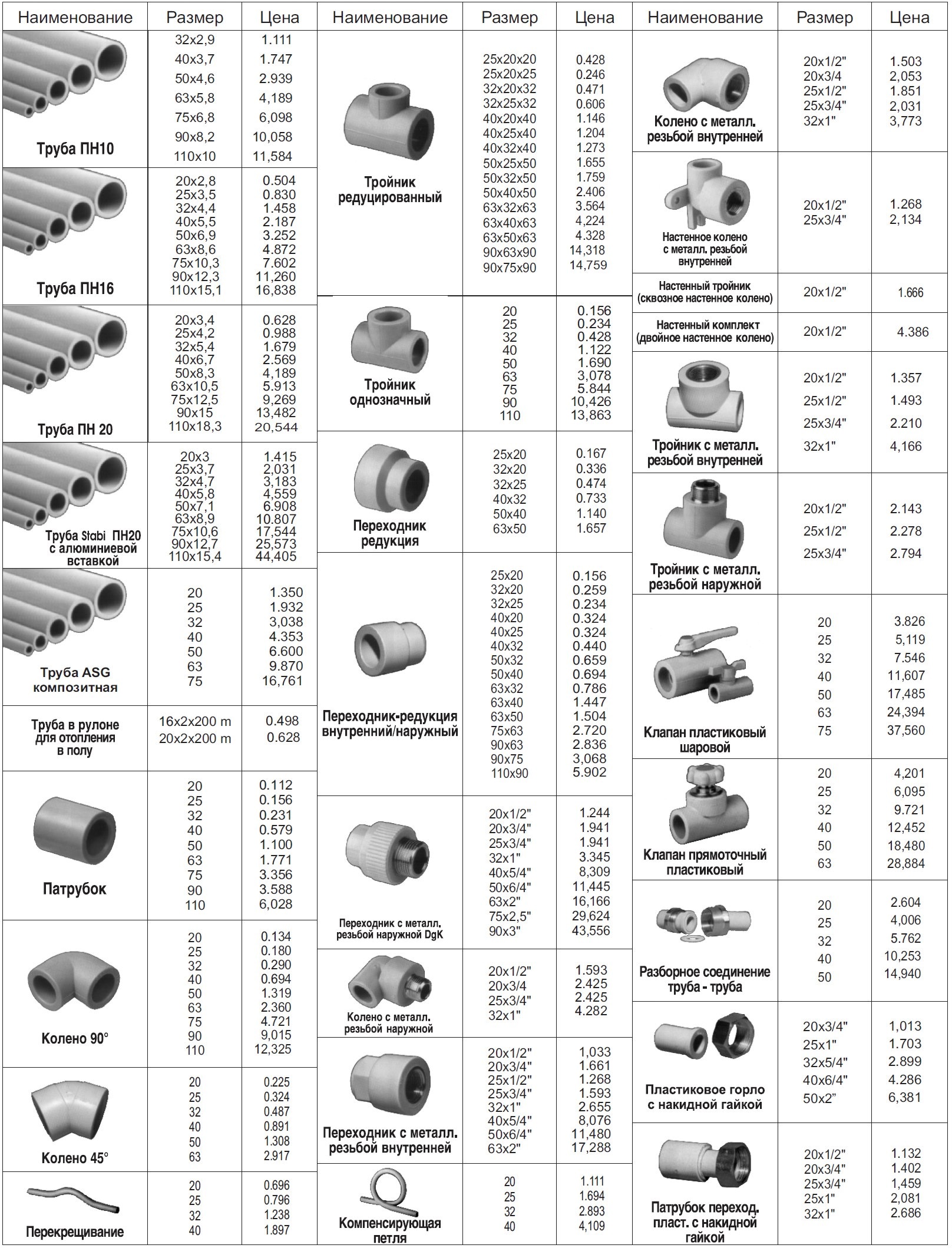

Ниже вы сможете ознакомиться с ориентировочной стоимостью полипропиленовых конструкций (в евро).

Смотреть видео

Труба полипропиленовая с номинальным давлением PN25: технические характеристики

Несколько лет назад была разработана и выпущена в массовое производство труба ППР PN25. С ее техническими характеристиками можно ознакомиться в паспорте изделия.

Название характеристики

Значения для полипропиленовых труб: размеры

20÷3,4

25÷4,2

32÷5,4

40÷6,7

50÷8,3

63÷10,5

1

Внутренний Ø

13,2 мм

16,6 мм

21,2 мм

26,6 мм

33,4 мм

42,0 мм

2

Теплоемкость удельная

1,75 кДж/(кг·K)

3

Допуск по Ø

+0,3 мм

+0,3 мм

+0,3 мм

+0,4 мм

+0,5 мм

+0,6 мм

4

Линейное расширение, (1/С)

3,5÷10-5

5

Время нагрева во время сварки

5 сек

7 сек

8 сек

12 сек

18 сек

24 сек

6

Коэффициент шероховатости (эквивалентной)

0,015 мм

7

Время остывания, (секунды)

120 сек

120 сек

120 сек

240 сек

250 сек

360 сек

8

Предел прочности на разрыв

35 МПа

9

Нормативная серия

S2,5

10

Удлинение от разрыва (относительное)

350 %

11

Вес (кг/метр погонный)

0,175

0,272

0,446

0,693

1,075

1,712

12

Предел текучести на растяжение

30 МПа

13

Текучесть расплава (индекс) PPR

0,25 г/10 мин

14

Теплопроводность

0,15 ВТ м/С

15

Время нагрева во время сварки

5 сек

7 сек

8 сек

12 сек

18 сек

24 сек

16

Модуль слоя упругости PPR

900 МПа

17

Глубина гнезда под трубу (минимальная) при сварке

14 мм

15 мм

17 мм

1 8 мм

20 мм

24 мм

18

Плотность трубы (эквивалентная)

0,989 г/м3

19

Объем (внутренний) метра погонного/л

0,137

0,217

0,353

0,556

0,876

1,385

20

Модуль слоя упругости PPR + фибра

1200 МПа

21

Размерное соотношение (стандарт)

6SDR

22

Плотность PPR

0,91 г/м3

23

Давление (номинальное), PN

25 бар

25 бар

25 бар

25 бар

25 бар

25 бар

24

Время самой сварки

4 сек

4 сек

6 сек

6 сек

6 сек

8 сек

Труба полипропиленовая с номинальным давлением PN25 является изделием высокого качества, несмотря на то, что появилась на рынке не так давно. Использование данной технологии позволило устранить проблему с высоким коэффициентом теплорасширения трубной продукции из пластика.

Данные выше характеристики позволяют применять ее в системе питьевого и горячего водоснабжения, при монтаже отопления и других инженерных коммуникаций. Для неагрессивных жидкостей и газов, не воздействующих на материал трубы, она также отлично подойдет.

Читайте материал по теме: Лучшие способы крепления полипропиленовых труб

Полипропилен и его свойства

Полипропилен (ПП) – полимер, входящий в группу термопластов, то есть веществ, свойства которых меняются в зависимости от показателей температуры окружающей среды.

При 140 °С изделия из этого вида пластика размягчаются, а при 170 °С – плавятся. Максимальной температурой для их использования считается 120 °С.

Однако в целях подстраховки изготовители обычно указывают допустимую температуру 90-95о °С, поскольку сочетание повышенной температуры (115-120о °С) с высоким давлением 6-7 кгс/м2 может представлять опасность

При применении ПП изделий важно учесть, что данный вид пластика обладает ярко выраженным тепловым расширением. При высоких температурах полимерные детали могут значительно расширяться, например, длина трехметровой трубы увеличивается на 3 см

Иголка с ниткой

Преимущества

Полипропилен — уникальный современный материал, имеющий высокий рейтинг в строительстве. Так, к достоинствам полипропилена можно отнести такие характеристики:

  • надежность и долговечность – срок службы не менее 50 лет;
  • легкость монтажа и конструкции, возможность ремонта своими силами;
  • автономность от электропровода;
  • неподверженность коррозии и стойкость к химическим жидкостям;
  • гладкая внутренняя поверхность, не собирающая различные отложения;
  • высокие теплоизолирующие свойства, снижающие потери тепла и хорошая звукоизоляция, поглощающая звуки текущей воды;
  • приятный эстетический вид;
  • ценовая доступность.

Использование армирования

Армирование – один из способов придания трубам особых механических свойств.

Армирование бывает следующим:

  • Прослойка из алюминиевой фольги. Может быть как внешним, так и располагаться внутри.
  • Стекловолоконный слой. Как правило, имеет внутренне расположение.

Благодаря армированию трубы получаются более прочными, а величина их теплового расширения становится меньшей.

Специалисты рекомендуют обратить внимание в первую очередь на армирование из слоя стекловолокна. Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка. Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка

Такая разновидность труб никогда не утрачивает своей механической прочности и не расслаивается, а для их монтажа не нужна зачистка.

ГОСТ на пластиковые трубы

Хотя отдельного норматива на полипропиленовые трубы не предусмотрено, касающиеся их качества и характеристики отмечены в едином ГОСТе Р52134-2003. В нем перечислены нормы, касающиеся монтажных элементов (труб и фитингов), выполненных из термопластичных материалов, которые применяются для отопительных коммуникаций и горячего водоснабжения.

Указанные стандарты действуют по отношению к изделиям, выполненным из следующих видов полимеров:

  • полибутен (PB, ПБ);
  • полиэтилен (PE, ПЭ);
  • хлорированный (PVC-C, ХПВХ) и непластифицированный (PVC-U, НПВХ) поливинилхлорид (ПВХ);
  • сшитый полиэтилен (PE-X, ПЭ-С);
  • полипропилен, полимеры этой же группы (блоксополимер, гомополимер, рандомополимер).

Документ регулирует также размерные характеристики труб, условия использования и всевозможные технические качества, как например, запас прочности, максимальные показатели температуры/давления (они определяют категорию, к которой относится то или иное изделие).

ГОСТ Р 52134-2003, при разработке которого учитывались интернациональные стандарты и требования к термопластиковым трубам, можно использовать для оценки качества полимерных элементов.

Нормативы пригодятся также для расчета толщины стенок изделий: зная требуемые условия эксплуатации и срок службы трубы, можно выяснить, какие детали подойдут в том или ином случае

Следует учесть, что ГОСТ Р 52134-2003 ни в коем случае не противоречит ГОСТу 18599 (стандарт изделий из ПЭ) и ГОСТу 51613 (нормативы на ПВХ), а дополняет их.

Трубы ПП используются для различных строительных работ:

  • при обустройстве централизованного отопления;
  • организации котельных установок;
  • прокладки холодного/горячего водоснабжения;
  • устройстве стояков;
  • монтаже «теплого пола».

Помимо этого, подобные элементы могут быть использованы в сельском хозяйстве для конструкций дренажных систем и отведения почвенных вод, а также в промышленности для транспортировки химических веществ, включая агрессивные среды.

Вам понравилась статья?

Параметры выбора: диаметр и маркировка

Во время создания отопления полипропиленовыми трубами обязательно учитывается их диаметр. Это основной параметр, зависящий от давления и расхода теплоносителя.

ПП трубы для отопления разного диаметра

Первый критерий

При монтаже сети используются трубы со следующим диаметром:

  • До 16 мм — применяющиеся при устройстве теплых полов. Используются вместе с фитингами, так как обладают недостаточной гибкостью.
  • 20-25 мм — применяющиеся при монтаже отопления в коттеджах и квартирах. Во время устройства горизонтальной разводки используются изделия с диаметром 20 мм, а для стояков — трубы ПП с сечением 25 мм.
  • 25-32 мм — применяются при монтаже центральных систем отопления в высотных, многокавртирных домах.
  • Более 200 мм — используются при устройстве отопительных сетей в больших торгово-развлекательных центрах, учебных, лечебных, образовательных и других учреждениях.ъ

Второй критерий

Учитывать необходимо не только диаметр, но и маркировку полипропиленовых труб для отопления. Согласно принятым правилам используются следующие обозначения для трубных изделий из этого полимера:

  • PN10 — выдерживающие давление 1 МПа, если температура воды ГВС составляет 20 °C, а в системе «Теплый пол» не превышает 45 °C. У труб с такой маркировкой максимальная толщина стенок равна 10 мм. Поэтому их не используют при монтаже отопления в домах и квартирах.
  • PN16 — позволяющие перемещать теплоноситель с давлением максимум 1,6 МПа, когда его температура не превышает 60 °C. Трубные изделия этой разновидности производятся со стенками толщиной не менее 3,4 мм. Если температура резко будет изменяться, их срок эксплуатации нередко уменьшается. Поэтому при устройстве отопительной системы в жилых помещениях применяются трубы с более высокими показателями.
  • PN20 — разработанные для давления величиной в 2 МПа, если доставляется вода, нагретая до 80 °C. Трубы этого вида применяются при устройстве сетей горячего водоснабжения, когда толщина их стенок составляет от 16 до 18,5 мм.
  • PN25 — созданные для давления 2,5 МПа. Они выпускаются только в армированном исполнении и используются при устройстве обогрева различных объектов.

Применение разных типов труб на практике

Несмотря на данные, приведенные в таблице выше, стоит четко разграничить область применения каждого типа труб.
Это не является абсолютной истиной, это мое скромное мнение. И хотя производитель разрешает использовать
свои трубы практически везде, я смотрю на вещи реалистичным взглядом. Ведь нужно иметь хороший запас по
прочности и температуре, как в советские времена, чтобы быть уверенным в качестве произведенных работ. Итак…

Полипропилен для водоснабжения

Для холодного водоснабжения подойдут любые из вышеописанных в таблице труб. Для горячей воды категорически
рекомендую использовать полипропилен с армированием, как стекловолокном, так и алюминием. Я вообще
воздерживаюсь от применения неармированных изделий даже для холодной воды. Ведь стоимость труб с армированием
ненамного дороже.

Полипропилен для отопления частного дома

По всем характеристикам подходят трубы всех типов армирования. Давление и температура в собственной,
индивидуальной системе небольшие и можно не переживать, что трубу порвет. Однако лучше посмотреть в сторону
стекловолокна PN25 или алюминия.

Для отопления частного дома, PPR-труба пожалуй самое лучшее решение. Более низкая стоимость монтажа, который
можно выполнить самостоятельно, а так же произвести изменения в системе позднее – наряду с этими плюсами, трубы
обладают высокой надежностью.

Полипропилен для центрального отопления

В соответствии с ГОСТ 32415-2013 пятый класс эксплуатации пластиковых труб длительно выдерживает температуру 80°C.
Если быть более точным, то минимальный срок службы болжен быть не менее 10 лет. В этом же нормативном документе сказано,
что уже при температуре 90°C срок службы сокращается до 1 года (минимальный). И даже температуру теплоносителя 100°C
новая труба выдержит, но это аварийный режим и составляет он всего 100 часов.

Безусловно, производитель труб может делать изделия, превышающие ГОСТ-ы по своим характеристикам. Однако более вероятен
вариант, что из-за человеческого фактора качество будет даже немного хуже заявленных требований.

Из этого следует вывод, что для надежной эксплуатации пластиковых труб в системах ЦО, необходимо поддерживать температуру
теплоносителя в заданных рамках. В домах, где полипропиленовые трубы предусмотрены проектом – с этим проблем нет. В домах же,
где по умолчанию стоят металлические трубы на отоплении, как правило специальных мер по ограничению температуры не производится. Монтаж
PP-труб можно производить только на свой страх и риск!

Конечно можно проявить гибкость мышления и применить пластик в тех местах, где теплоноситель проходит множество квартир и остывает, прежде
чем достигнет места предполагаемого монтажа. Как пример: однотрубная “ленинградка” с подачей сверху или через стояк соседней комнаты, а
устасток замены находится на нижних этажах – температура теплоносителя на таких участках существенно падает. Однако как не крути – это
самодеятельность, ответственность за которую несет монтажник.

Разводка труб на улице

Одной из особенностей PPR-труб является то, что при замерзании в ней воды, труба не лопается, а расширяется.
Когда вода оттаивает, труба возвращается в исходное состояние. Сам был неоднократным свидетелем подобного,
явления. Причем замерзшие трубы с водой очень трудно сломать механическим воздействием, это при условии
качественного выбора.

Полипропилен прекрасно подходит для разводки труб на приусадебном участке, даче. Лучшего материала
и не представишь!

Виды соединительных элементов

Соединительных элементов, помимо фитингов, может быть несколько:

  • Муфта – деталь в виде колечка. Она предназначена для скрепления двух труб. Внутренний размер муфты должен соответствовать наружному размеру основной детали;
  • Переходник – фитинг в виде бочонка с колечком меньшего диаметра. Переходники бывают с внутренней и внешней резьбой. Переходы диаметров просто необходимы для подсоединения стояка с горизонтальными трубами разводки отопления;
  • Уголок. Из названия понятно, что элемент изогнут под углом. Он нужен для того, чтобы образовать угловой стык между трубами. Некоторые умельцы отказываются от уголков и предпочитают нагреть пластик до 140C°, придать ему нужный изгиб. Это может привести к снижению пропускной способности водопровода и увеличить возможность протечек. Уголки выпускают с изгибом в 45 или 90C°. Детали с резьбой очень часто используют для монтажа полотенцесушителей или батарей отопления;
  • Крестовина и тройник. Очень часто приходится монтировать вместе несколько узлов системы. Крестовина соединяет отвод четырёх направляющих в стороны, на тройнике соответственно можно сделать три разветвления. И те и другие детали могут быть без резьбы и с резьбой под разные виды труб;
  • Обводы. Нередко, во время проведения отопления на пути встречается технологическое препятствие, которое необходимо обойти. В этом случае применяются обводы. Они дают возможность изменить траекторию трубы, не нарушая её целостность;
  • Компенсаторы температуры. Это простоя конструкция гибкой формы, внешне напоминающая свёрнутую петлю, выполняет нужную функцию. При резком повышении температуры и давления воды в трубах эта важная деталь компенсирует расширение внутри системы трубопровода. Устройство легко монтируется в конструкцию, повышает её долговечность без протечек.

Раскрой и изготовление

Выводы и полезное видео по теме

Представленный видеоролик расскажет и покажет вам, как сориентироваться в широком ассортименте пластиковых изделий, предназначенных для отопительных коммуникаций.

Выбирая изделия из полипропилена, нужно познакомиться с их характеристиками, чтобы точно определить, насколько труба того или иного типа соответствует нужной вам цели.

Как правило, в описаниях товара присутствуют технические характеристики изделий, а также указывается их целевое назначение, что позволяет сделать безошибочный выбор.

Подобрали полипропиленовые трубы, но сомневаетесь в их качестве? Спрашивайте совет у наших экспертов и пользователей – многие опытные домашние мастера смогут поделиться собственным опытом эксплуатации пластикового контура отопления.

А может вы владеете теоретическими знаниями по теме статьи и хотите дополнить изложенный нами материал? Оставляйте свои комментарии, добавляйте рекомендации – они будут полезны новичкам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
