Как утеплить аккумулятор на зиму своими руками. Зачем это делать

Шаг 3: Сверлим

Тепло и прохлада должны не только генерироваться внутри кубика, но и выходить из него (спасибо, Кэп). Поэтому нам нужно просверлить в корпусе дырки. Лучше всего сначала сделать набросок расположения дырок на бумаге, затем приложить его к одной из сторон (той что 12 на 12) и сверлить поверх него.

На одной из сторон 10.2 на 10.2 проделаем отверстие 7 мм в диаметре, в 2.5 см от края. На втором таком же куске проделаем 2 дырки, также по 7 мм, в 2.5 см от края и примерно 2.5 см между самими дырками.

На ставшемся куске 10.2 на 10.2 сделаем большое 9 см отверстие.

По центру маленьких кусочков 1 на 1.5 см просверлим отверстия на 5 мм.

На длинной стороне куска 10.2 на 12 см по краям просверлим 2 отверстия в 12 мм, на расстоянии 1.2 см от края и 7 см друг от друга.

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса). Рис

17: обрежьте трубу нужной длины

Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона. Рис

18: положение спирали в трубе

Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

  • С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.

    Рис. 19: разделение вентилятора и трубы с нагревателем

  • Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
  • Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.

Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей. Мы подробно описали процесс изготовления самоделок. Описали принцип действия и особенности эксплуатации.

К пошаговым руководствам мы приложили схемы, фото-подборки и видео-инструкции.

От свечи

Осветительная свеча, между прочим, довольно сильный источник тепла. Долгое время это ее свойство считалось помехой: в старину на балах дамы и кавалеры обливались потом, косметика текла, пудра сбивалась комьями. Как они после этого еще и амуры крутили, без горячего водопровода и душа, современному человеку понять трудно.

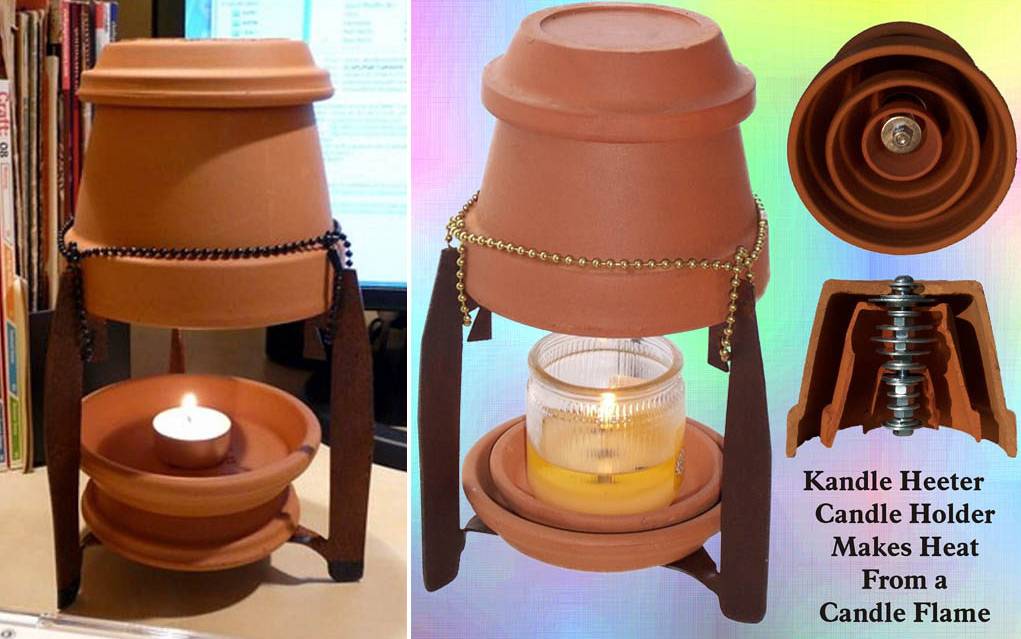

Домашний мини-обогреватель от свечи

Тепло от свечи в холодном помещении пропадает зря по той же причине, по которой одноконтурный конвекционный обогреватель греет плоховато: горячие отходящие газы слишком быстро поднимаются вверх и остывают, давая копоть. Между тем заставить их догорать и давать тепло проще, чем газовое пламя, см. рис. В этой системе 3-контурный дожигатель собран из керамических цветочных горшков; обожженная глина – хороший ИК-излучатель. Предназначен обогреватель на свече для местного обогрева, скажем, чтобы не дрожать, сидя за компьютером, но тепла всего от одной свечки дает удивительно много. Нужно только, пользуясь им, приоткрывать форточку, а ложась спать обязательно гасить свечу: кислорода на горение она потребляет тоже много.

Советы и рекомендации по выбору

Выпускаются радиаторы с разной мощностью, которая, в том числе, зависит и от количества секций: чем их больше – тем больше нагревающая площадь. Минус увеличения количества секций – необходимость предоставления большего места, что затруднительно в небольших комнатах. Хотя, такие параметры оценки характеристик индивидуальны и на мобильности техники это не отражается

В целом, при покупке обогревателя масляного типа обращают внимание на некоторые особенности

Беспрерывная работа масляной батареи – 3 суток.

Потребление электроэенергии и наиболее энергоэффективный ряд

Удобство масляных радиаторов очевидно, но некоторых покупателей смущает энергопотребление такой установки – сколько в сутки берет батарея? Мощность устройства подбирается под размер отапливаемого помещения. В среднем, для отопления 10 кв/м пространства нужен 1 кВт энергии, если это жилое помещение с потолками 2,75-3 м. Если потолки выше, проводят расчет:

  1. Рассчитывается площадь комнаты – длина умножается на ширину.
  2. Определяется объём комнаты – умножить площадь на высоту.
  3. Получившееся число разделить на 25 (потому что на 25 м3 идет 1 кВт).
  4. Полученный результат – необходимая нам мощность обогревателя. Если количество очень большое, то нужно покупать несколько радиаторов, в сумме которые будут давать нужную энергию

Так, по вышеуказанным подсчетам получается, что для помещения 20 кв. м подойдёт  1,5 кВт-ный обогреватель.

Размеры и внешний вид (плоские, маленькие)

Высота одной секции от 580 до 700 мм., ширина 362-650 мм. Глубина секции до центральной части – 90-290 мм. Количество таких секций – 5-12, самые популярные модели с 9-ю или 11-ю. По форме они бывают плоскими, широкими или узкими. Самые маленькие – плинтусные, их длина до 1,5 метров, диаметр – 50-90 мм.

Температура поверхности отличается от максимального нагрева самого масла. Так, если масло нагревает до температуры 60 градусов, то поверхность секций накаливается до 95°С.

Управление

Блок управления масляных конвекторов расположен на его торцевой части сбоку. Как правило, это пластиковая панель с переключателями, контролирующие:

  • режимы работы;
  • световые индикаторы;
  • увлажнители воздуха;
  • датчики отключения при перегреве устройства;
  • длительность работы ТЕНа;
  • температуру нагрева воздуха;
  • энергопотребление;
  • работу вентилятора;
  • длительность режима отдыха при беспрерывной работе.

В некоторых современных моделях есть ЖК мониторы с сенсорным управлением даже на расстоянии.

Производитель и цена – как выбрать?

Ассортимент товаров для обогрева помещений автономного типа, большой. Практически в любом бытовом магазине имеется несколько производителей, но по рейтингу покупателей, наиболее часто покупаемые:

  1. Vitesse VS-877.
  2. General Climate.
  3. Timberk.
  4. DeLonghi.
  5. Bimtek.

Цена радиаторов, в зависимости от количества секций и фирмы производителя (отечественные или импортные) начинается от 3 тыс. рублей до 30 (для бытовых потребностей, для промышленности суммы иные).

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.


Рис. 11: Пример использования БУ регистра

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра

Рис. 12: Возьмите старый радиатор

Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления. Рис. 13. Подготовьте два отверстия

Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины. Рис. 14: закрутите ТЭН в нижнее отверстие

Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

  • Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
  • Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.

    Рис. 15: закройте горловину для заливки масла

  • Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.


Рис. 16: Конструкция для перемещения на колесиках

Сезонные изменения

Для России, в отличие от все той же Европы, подготовка к зиме – вещь трудная, но абсолютно обязательная. Потому-то и пользуется особой популярностью вопрос о том, как утеплить двигатель на зиму. Летом такими вопросами практически не интересуются, но вот с приближением октября или даже ноября все меняется в корне.

Четырехколесные друзья – создания теплолюбивые. Слишком уж низкая температура без должной подготовки может нарушить тонкую настройку, таким образом приведя к серьезным неприятностям. Собственно, из-за этого и надо знать, как утеплить двигатель на зиму. Также такие проблемы возникают и с салоном. Но как раз в последнем случае все всегда решается быстро. Просто за счет того, что водитель тоже находится внутри. И терпеть собачий холод никто не любит, особенно если есть возможность от него избавиться без лишних проблем.

Автономное обогревательное устройство

Этот обогреватель рассчитан на ток с напряжением 12 вольт. Благодаря этому его можно подключать к аккумулятору. Его можно использовать в тех помещениях, где нет отопления, и где проводится ремонт, а также в гараже или любой комнате дома. Его мощности для отопления всей комнаты не хватит. Инфракрасные лучи он не создает. Он только нагревает воздух.

Для его изготовления нужно взять:

  1. Металлическую банку. Ею может быть банка из-под кофе. Ее высота и диаметр должны равняться 20 и 10 см соответственно. Эти величины могут отклоняться в большую или меньшую сторону. Изготовленную из пластмассы, картона или любого другого материала банку использовать не стоит. Это потому, что они плохо проводят тепло.
  2. Кронштейн. Он может представлять собой П-образную деталь детского металлического конструктора.
  3. Байонетный патрон.
  4. Автомобильную лампу от стоп-сигнала. Она рассчитана на напряжение 12 вольт. Ее мощность равна 25 Вт.
  5. Предохранитель на 2 А.
  6. Втулку из изолирующего материала.
  7. Кабель. Площадь поперечного сечения одного провода должна превышать 1 мм².

Последовательность изготовления автономного обогревателя

Устройство на 12 вольт изготавливают так:

  1. Сверлят в боковой стенке банки 20-30 отверстий. Их диаметр должен равняться 3 мм.
  2. Делают отверстие в дне банки. Его сверлят в центре дна. Диаметр должен равняться диаметру болта, которым будет фиксироваться кронштейн.
  3. Фиксируют кронштейн на дне банки.
  4. На верхней части кронштейна закрепляют патрон. Этот элемент должен находиться так, чтобы лампа не касалась стенок емкости.
  5. В боковой стенке банки на уровне верха кронштейна сверлят такую дырку, чтобы в ней поместилась втулка для кабеля.
  6. В это отверстие вставляют втулку и проталкивают через нее электрический провод, по которому будет идти ток напряжением 12 вольт. Кабель подключат к патрону.
  7. Вкручивают лампу и закрывают банку крышкой.
  8. В разрыв кабеля включают предохранитель.

Обогреватель на 12 вольт готов. Теперь его остается подключить к аккумулятору и подождать 10 минут. За это время самодельный обогреватель для гаража прогреется. При использовании устройства с рабочим напряжением 12 вольт нужно следить за напряжением аккумулятора. Оно не должно опускаться ниже 10 вольт. Иначе источник тока восстановить не удастся.

Экономичность

«Компакт» обладает мощностью 400 кВт, что позволяет ему потреблять электроэнергии приблизительно на 80-90% меньше аналогичных отопительных приборов. Такое низкое потребление электроэнергии обеспечивается за счет использования в устройстве энергосберегающего керамического нагревательного элемента.

Среди плюсов данной разработки отмечается также возможность выставлять время функционирования прибора и его автоматическое отключение, что также свидетельствует о высокой степени его безопасности. Экономия электроэнергии будет значительной. При этом не потребуется вручную отключать прибор. Он выключится в заданное пользователем время.

Как сделать газовые обогреватели для дачи

Популярные у владельцев загородных участков электрические обогреватели потребляют, к сожалению, довольно-таки много энергии. Эксплуатация их хозяевам дач в большинстве случаев обходится очень дорого. В качестве альтернативы таким приборам можно, между тем, использовать гораздо более дешевые газовые обогреватели.

Сделать такое оборудование для своего загородного дома при желании можно и своими руками. Технологий изготовления газовых обогревателей существует несколько. В принципе, сделать такие приборы для дачи самостоятельно будет относительно несложно. Но собранное своими руками оборудование этого типа, конечно же, должно полностью отвечать определенным требованиям безопасности и быть удобным в использовании.

Каким должен быть газовый обогреватель

Качественным и безопасным отопительное устройство этого типа может считаться только в том случае, если:

  • элементы, отвечающие за подачу газа, в нем использованы заводского изготовления;
  • в его конструкции реализованы простые способы активации/дезактивации;
  • прибор имеет не слишком сложную конструкцию.

Во многих случаях газовые обогреватели, помимо всего прочего, комплектуются и дымоходами, отвечающими за отвод продуктов сгорания. Не используются такие дополнения лишь при сборке устройство совсем уж малой мощности, применяемых для обогрева небольших помещений.

Виды газовых обогревателей

Устанавливаться в загородных домах может оборудование этого типа:

Первый тип дачных газовых обогревателей подключается или к централизованным магистралям или стандартным большим баллонам. Мобильные устройства этого типа можно при необходимости переносить из комнаты в комнату или, к примеру, из дома в сарай, гараж, теплицу. Такие обогреватели подключаются к небольшим по объему баллонам.

Как сделать обогреватель

Изготовление устройства этого типа — процедура относительно несложная. При желании своими руками можно сделать как мобильный газовый обогреватель, так и стационарный. Но чаще всего самостоятельно изготавливают, конечно же, все же переносные газовые обогреватели.

В последующем такое устройство можно использовать не только непосредственно на даче, в гараже или сарае, но и, к примеру, даже в палатке на рыбалке или на охоте. Сделать газовый обогреватель своими руками несложно в том числе и с использованием разного рода подручных материалов. К примеру, для этой цели можно приспособить:

  • цанговый баллон;
  • газовую мобильную плоскую плитку;
  • трубу и газовую горелку.

Во всех этих случаях обогреватель в конечном итоге получится достаточно надежным и, конечно же, недорогим.

Самодельный обогреватель из керамической плитки тест

Уважаемые товарищи! Я живу в частном доме площадью 66 кв.м. Второй год отапливаю дом подобными панелями фирмы Никатэн (заводского производства). У меня их две : 1-60×60 мощностью 300 Вт , 2- 120×60 мощностью 700 Вт итого 1 кВт. Панели работают постоянно начиная с октября месяца. Дополнительно стоит кондиционер инверторный, который создает циркуляцию теплого воздуха и выполняет функцию климат контроля. Суммарно электрическое отопление берет примерно 2 кВт. Так вот: температура в доме постоянно 22 градуса. Есть электрокотел Протерм 6 кВт, который буду снимать и выбрасывать, так как мотает он безбожно, а тепла нет. Я уже перепробовала все возможные комбинации: кондиционер и масляный обогреватель, электрокотел, но поверьте на слово — данное сочетание оказалось самым эффективным и недорогим на практике! Заводские панели стоят достаточно дорого, но они реально греют. Я совсем не разбираюсь в физике, но практика показала , что это работает ! И если можно за небольшие деньги сделать самому аналог и это будет безопасно ( я про пожарную безопасность) , то надо брать и делать

https://youtube.com/watch?v=vbSkpBc8evc

Греющий кабель 66 ом заказать можно тут 100 метров хватит на 10 обогревателей за 1562 руб — Проверь цену

Терморегулятор 220 вольт за 234 руб  — Проверь цену

Встраиваемый термолегулятор на 16 А за 572 руб — Проверь цену

Умный термостат с пультом за 1012 рублей Проверь цену

Вай фай розетка для управления обогревом из любой точки мира  дома за 1002 рубля — Проверь цену

Керамогранитную плитку можно купить в любом строительном магазине !!!
Если кто-то делал подобные обогреватели и устанавливал в своем доме, напишите свои отзывы. Хватает ли 300-600 Вт мощности на комнаты 9-12 м2 в каркасном доме?

Жду ваших комментариев  у кого есть опыт в таком обогреве дома !!!

Пламенные

Мощные газовые обогреватели для больших помещений с каталитическим дожиганием дороги, но рекордно экономичны и эффективны. В любительских условиях их воспроизвести невозможно: нужна микроперфорированная керамическая пластина с платиновым напылением в порах и специальная горелка из деталей, выполненных с прецизионной точностью. В розницу то или другое обойдется дороже, чем новый обогреватель с гарантией.

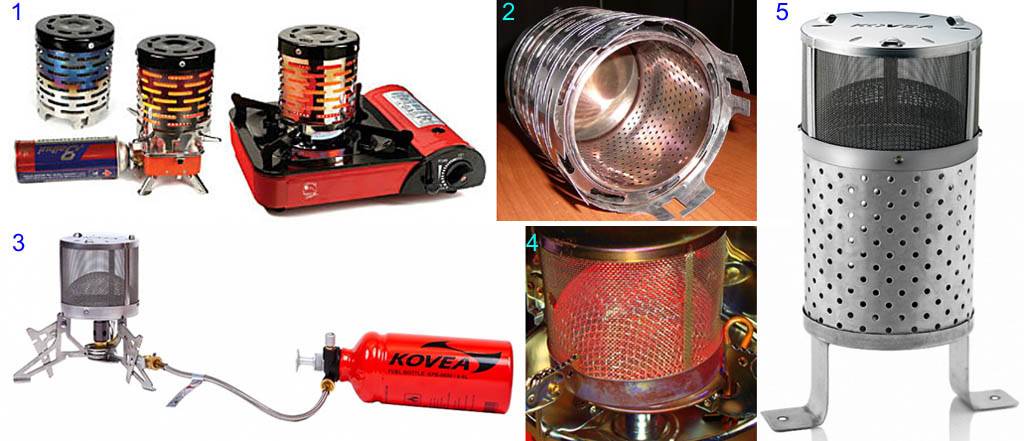

Походные мини-обогреватели на газе

Туристы, охотники и рыболовы давно придумали обогреватели-дожигатели малой мощности в виде приставки к походному примусу. Выпускаются такие и в промышленных масштабах, поз. 1 на рис. Эффективность их не ахти, но палатку обогреть до отбоя в спальные мешки хватает. Конструкция дожигателя довольно сложна (поз. 2), поэтому и стоят фабричные палаточные обогреватели недешево. Любители таких делают тоже немало, из консервных банок или, напр. из автомобильных масляных фильтров. В этом случае обогреватель может работать и от газового пламени, и от свечи, см. видео:

Видео: портативные обогреватели из масляного фильтра

С появлением в широком обиходе жаропрочных и жаростойких сталей любители побывать на природе все больше отдают предпочтение газовым походным обогревателям с дожиганием на сетке, поз. 3 и 4 – они экономичнее и греют лучше. И опять-таки, любительское творчество объединило тот и другой варианты в мини-обогреватель комбинированного типа, поз. 5., способный работать и от газовой горелки, и от свечи.

Чертеж мини-обогревателя из подручных материалов для дачи

Чертеж самодельного мини-обогревателя на дожигании приведен на рис. справа. Если он используется эпизодически или временно, то может быть целиком выполнен из консервных банок. На увеличенный вариант для дачи пойдут банки от томатной пасты и т.п. Замена перфорированной крышки сетчатой существенно уменьшает время прогрева и расход топлива. Больший и очень долговечный вариант можно собрать из автомобильных дисков, см. след. ролик. Это уже считай что печка, т.к. на нем можно готовить.

Что представляет собой теплообменник?

В отличие от многих других обогревающих приспособлений этот прибор выводит наружу продукты сгорания, благодаря чему нет необходимости «впускать» внутрь свежий воздух и терять при этом произведенное тепло. Для этого в палатке должен быть предусмотрен хотя бы один люк в верхней части. Кроме дымохода из конструктивных особенностей стоит выделить наличие нагревающих воздух трубок и вентилятора для усиления эффекта (работает от батареек или аккумулятора).

Теплообменники могут иметь разное тепловое излучение. У одних излучение более сильное, у других слабее. Эта важная техническая характеристика зависит от:

  • тепловой мощности горелки;
  • нагреваемой площади;
  • материала, из которого произведен прибор;
  • формы теплообменника.

Что касается формы, то круглый вариант эффективнее прямоугольного, поскольку в нем нет углов, где могло бы «застаиваться» тепло.

Создание самодельного обогревателя для гаража и других помещений

Как для человека важно тепло, так и для автомобиля важно находиться в пределах определенной температуры для поддержания наиболее долгого строка эксплуатации. Нам важно, что бы автомобиль всегда был готов к работе, поэтому нужно поддерживать правильную температуру в гараже, что бы детали машины «не замерзали» и не теряли своих свойств

Автомобиль это как член семьи и важно ему тоже уделять особое внимание, поскольку он не раз выручает в жизненных ситуациях. Тема обогрева гаража очень актуальна среди автолюбителей. В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель

В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель

Тема обогрева гаража очень актуальна среди автолюбителей. В гаражах не предусмотрена система отопления, поэтому автолюбители зачастую покупают различные модели обогревателей или делают самодельный обогреватель.

При том, если покупное оборудование еще как то может соответствовать пожарной безопасности, то самодельные модели не гарантируют этой самой безопасности и зачастую все это заканчивается очень плачевно.

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

  • огнеупорный (шамотный) кирпич – 2 шт.;
  • нихромовая спираль – 1,2-1,5 м;
  • стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
  • малая болгарка с дисками: по камню и отрезной по металлу;
  • дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
  • узкое зубило с молотком;
  • заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

Самодельный электронагреватель на базе нихромовой спирали

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Пример разметки борозды под спираль

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

Выполнение болгаркой прямолинейных участков канавки под спираль

 Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм. Доработка зубилом угловых участков борозды

Доработка зубилом угловых участков борозды

После окончания формирования канавки в неё укладывают спираль.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Места выполнения в кирпиче отверстий для вывода спирали вниз

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

  • электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45о;
  • вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Собранная металлическая подставка под кирпичный изолятор

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Подключение спирали к электрокабелю после вывода вниз через отверстия в кирпиче

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Схема параллельного включения двух понижающих накал диодов и нормальный цвет спирали в рабочем режиме

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Шаг 5: Добавим обогревающий элемент

Обогревающий элемент — это пружина, натянутая между двумя медными стержнями.

Однако не каждая пружина сгодится. Для начала подключите ее к 12 вольтовому источнику питания, и вооружитесь мультиметром. Мой мультиметр показал 2.5 ампера, то есть при питании от 12 вольт будет генерироваться примерно 30 ватт тепла. Этого точно не хватит для обогрева всей комнаты, но более чем достаточно для создания теплого потока. Если поставить такой нагреватель на рабочий стол, пальцы к клавиатуре точно не примерзнут.

Пружина припаивается к 10 сантиметровым медным пруткам.

Концы медных стержней крепим к брускам 1 на 1.5 см, а сами бруски приклеиваем к углам корпуса.

Припаиваем к стержням кабель.

Приклеиваем переднюю планку, ту что с отверстиями.

Где купить

Сейчас продается достаточное количество разновидностей термокейсов. Отличаются они по качеству, цене, комплектации.

Прежде всего надо тщательно измерить длину, ширину, высоту аккумулятора. Затем определиться в интернете с приемлемой для вас ценовой категорией.

Теперь легко будет найти «шубу» для вашего аккумулятора на рынке, в автомагазине или заказать в интернете. Сам термокейс стоит от 1000 рублей и более. Нагревательные пластины — от 1500 рублей.

Если вы приняли решение изготовить термокейс самостоятельно, то нужно приготовить следующие материалы и инструменты:

  • фольгированный пенофенол или изолон — 1 квадратный метр;
  • кислотоустойчивая ткань — примерно 1 метр погонный (зависит от ширины рулона);
  • липучка — 1 м;
  • скотч;
  • линейка;
  • ножницы;
  • иголка с ниткой;
  • клей;
  • фломастер;
  • бумага для раскроя.

Теперь тщательно измерьте свой аккумулятор. Полученные размеры перенесите на бумагу с учетом припуска на швы 1—2 см. По полученному шаблону сделайте раскрой ткани и утеплителя. Утеплитель должен быть сложен вдвое фольгой наружу. Зафиксируйте раскроенную ткань скотчем и прошейте по краям. Затем пришейте липучки к крышке кейса.

Стоимость закупки необходимых материалов обойдется менее чем в 400 рублей.

Подведем итоги

Если утеплить радиатор на зиму, то двигатель будет значительно быстрее выходить на рабочую температуру. Также это положительно скажется на прогреве салона и поддержании стабильной работы мотора. Если вы не хотите особо заморачиваться, то можете просто использовать картонку. Если вы любите работать со своим автомобилем, то дайте волю своей фантазии и придумайте свой вариант утепления.

Теперь вы знаете, как можно утеплить радиатор и какими материалами. Желаем вам успехов и чтобы ваш автомобиль никогда не ломался!

Как и чем утеплить решетку радиатора автомобиля зимой 5 (100%) 2 проголосовало

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
