Как сделать летний водопровод на даче из колодца

Установка погружного насоса своими руками

Погружной насос закрепляется через специальные проушины на трос из нержавеющей стали. Все зажимы троса также должны быть из нержавейки. Для этого трос продевается через проушины и свободный конец прижимается к длинной части троса специальными зажимами.

Далее сверлятся в верхнем кольце колодца, друг на против друга два небольших отверстия. Через которые специальным способом продевается и натягивается трос, тем самым создается перемычка на которую и подвешивается насос. Трос от насоса соединяться с перемычкой может при помощи карабина или простой петли зафиксированной зажимами.

Установка насоса выполняется в следуей последовательности:

  1. подготовка перемычки
  2. установка троса на насос
  3. подключение через специальную муфты небольшого, внутриколодезного трубопровода соиденяющего насос со сливным кабелем
  4. подключение электрокабеля к сливному кабелю
  5. прокладка кабелей в специальный гофрированный чехол
  6. протяжка кабелей через отверстие в колодце, из колодца в траншею
  7. установка насоса, а именно спуск в колодец и подвешивание его на перемычку
  8. протяжка наружного трубопровода из траншеи в колодец
  9. подключение подземного трубопровода к внутреколодезной части системы

Далее труба и кабели в оболочке прокладываются по дну траншеи и вводятся в дом. Траншея аккуратно закапывается, тем самым заканчивается наружная часть работ.

Рекомендации для избежания типичных ошибок

  • Следует внимательно отнестись к монтажу фитингов, так как это может повлиять на исправность всей системы. Если они установлены неправильно, недостаточно хорошо закреплены, то места соединений могут протекать, а потом и прорвать.
  • Подогрев и утепление не только сказываются на состоянии труб, но также помогают избежать скопления конденсата.
  • Во избежание образования воздушных пробок, мощность насоса устанавливается в соответствии с объективным потреблением воды в доме.
  • Внимательное и ответственное отношение к монтажу системы водоснабжения из колодца позволит обеспечить доступ к воде и комфортное пребывание на даче или в загородном доме.

Наружный и внутренний водопровод

Если выбор между накопительным баком и насосной станцией сделан, пора приступать к выполнению необходимого комплекса работ. Независимо от выбранной системы нужно выполнить монтаж водопроводной системы, а именно ее наружной и внутренней частей.

Снаружи следует выкопать траншею с таким расчетом, чтобы труба пролегала ниже уровня промерзания грунта в этой конкретной местности. При этом соблюдают уклон в размере 3 см на каждый метр магистрали.

Для утепления водопроводной трубы, расположенной выше уровня земли, можно использовать как обычную минеральную вату, так и современные теплоизоляционные материалы

Трубу на участке выше горизонта промерзания до входа в дом обязательно следует утеплить. В тех случаях, когда трубопровод проложен выше горизонта сезонного промерзания, проблему решают с помощью греющего кабеля. В траншее под трубопровод удобно разместить электрокабель насоса. Если его длины не хватают, кабель можно “нарастить”.

Но поручать эту операцию лучше всего опытному электрику, поскольку в случае поломки придется выполнять масштабные земляные работы или даже полностью заменять часть испорченного оборудования.

Для наружного водопровода вполне подходят трубы из пластика. Траншею подводят к колодцу, в его стенке делают отверстие, через которое вводят трубу. Ветку трубопровода внутри колодца наращивают с помощью фитингов, которые заодно обеспечат необходимое для стабильного тока воды сечение.

Если в схему водопровода включен погружной насос, его присоединяют к краю трубы и опускают в колодец. Если качать воду будет насосная станция, край трубы оснащают фильтром и обратным клапаном.

Расстояние между дном колодца и самой нижней точкой насосной системы должно быть не менее метра, чтобы взмученные работой машины песчинки не попадали в нее.

Отверстие вокруг входа трубы тщательно заделывают цементным раствором. Чтобы предотвратить попадание в систему песка и грязи, на нижний конец трубы ставят обычный фильтр в виде сетки.

Для прокладки наружной части водопровода следует выкопать траншею достаточной глубины, чтобы предотвратить замерзание труб в зимний период

В дно колодца вбивают длинный штырь. К нему прикрепляют трубу, чтобы надежно зафиксировать ее положение. Другой конец трубы соединяют с гидроаккумулятором или накопительным баком, в зависимости от типа выбранной системы.

После того, как траншея будет закопана, вокруг колодца следует выполнить монтаж глиняного замка со следующими параметрами: глубина – 40-50 см, радиус – около 150 см. Замок защитит колодец от проникновения талых и грунтовых вод.

В дом водопровод вводят таким образом, чтобы это место было скрыто под полом. Для этого необходимо частично раскопать фундамент, чтобы сделать в нем отверстие.

Монтаж внутреннего водопровода можно выполнить из металлических труб, но владельцы загородных домов практически всегда выбирают современные пластиковые конструкции. Они и весят легче, и монтировать их проще.

Необходим паяльник для труб ПВХ, с помощью которого концы труб нагревают и надежно соединяют. Такую пайку может самостоятельно выполнить даже начинающий мастер, однако следует познакомиться с распространенными ошибками при пайке ПВХ-труб, чтобы обеспечить действительно надежное соединение.

Вот несколько полезных правил:

  • работы по пайке следует выполнять в чистом помещении;
  • места соединения, как и трубы в целом следует тщательно очистить от любых загрязнений;
  • любая влага с наружной и внутренней части труб должна быть тщательно удалена;
  • не следует долго держать трубы на паяльнике, чтобы избежать их перегрева;
  • прогретые трубы следует сразу же соединить и удерживать в правильном положении несколько секунд, чтобы предотвратить деформацию в месте соединения;
  • возможные оплывы и излишек материала лучше удалять после остывания труб.

При соблюдении этих правил получается действительно надежное и долговечное соединение. Если же пайка выполнена некачественно, вскоре такое соединение может дать течь, что приведет к необходимости масштабных ремонтных работ.

Монтаж

Чтобы своими руками сделать водопровод на даче из колодца, нужно продумать место прокладки труб, купить расходники, подготовить инструмент. Только после этого можно приступать к монтажу.

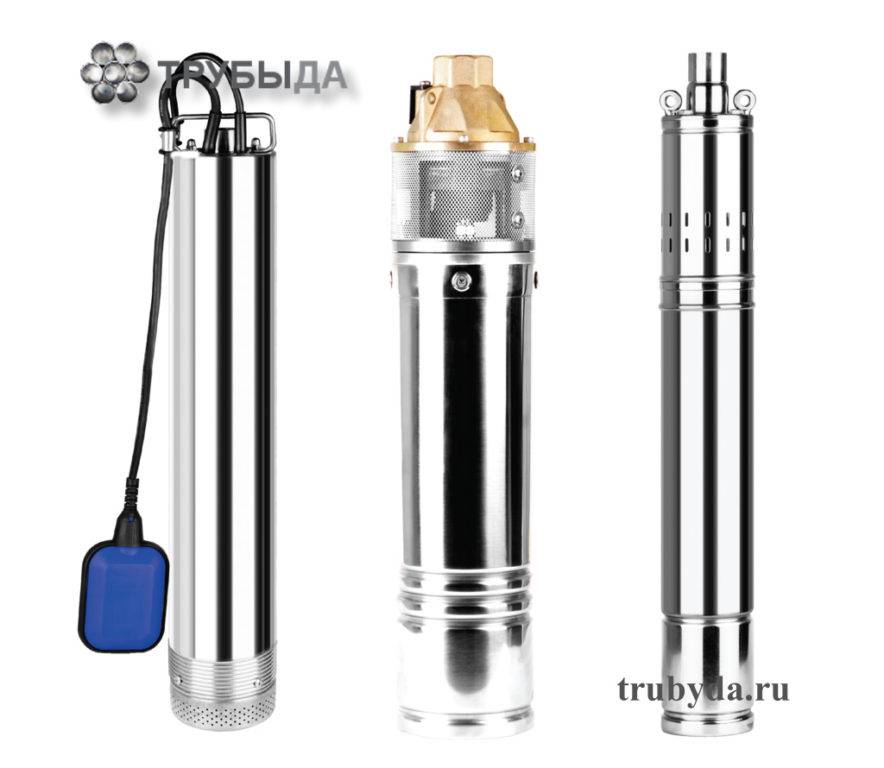

Погружные насосы для колодца

Подготовительный этап

Перед началом монтажа необходимо составить чертеж расположения труб на участке, в доме. Дополнительно на рисунке нужно указать мощность насоса, информацию о гидроаккумуляторе, бойлере, точках забора, фильтрах, клапанах. По чертежу проще рассчитать требуемое количество составных элементов трубопровода.

Существует два типа разводки систем водоснабжения:

  1. Коллекторная — представляет собой магистраль, от которой напрямую к каждой точке подачи воды подводится отдельная ветвь водоснабжения. Благодаря этому напор не изменяется даже если будут включены все точки одновременно.
  2. Последовательная — подходит для маленьких домов. Прокладывается одна труба центрального водоснабжения, от которой последовательно отходят ветви подключения к разным точкам. Если работает одна из точек, на следующую будет подаваться меньший напор.

Коллекторная система более затратная.

Прокладка труб

После закупки труб соединительных элементов, насоса, можно начинать прокладку трубопровода. Этапы выполнения работ:

  1. Подготовить инструменты — аппарат для сварки труб, набор ключей, болгарку, рулетку, нож, лопату, утеплитель.
  2. Если используется утеплитель, трубы можно углубить на 50 см под землю. Если же его нет, их углубляют больше, чем на 100 см. Для этого нужно выкопать ров от дома до колодца.

Монтаж глубинного насоса

Тип, мощность насоса выбирается зависимо от глубины колодца. Следующий важный нюанс — соблюдение угла наклона

Важно, чтобы во время отключения магистрали вода сливалась к источнику

Также существуют и другие моменты, на которые нужно обратить внимание:

  • максимальная мощность оборудования;
  • оптимальная мощность для поддержания процесса подачи жидкости;
  • соответствие технических характеристик параметрам скважины или колодца.

Для установки насоса понадобится помощник. Нужно аккуратно спуститься в колодец на тросе, закрепить насос, подключить к нему питание, трубку отвода воды.

Устройство и утепление ввода в дом

Чтобы ввести трубу с водой в дом, нужно сделать отверстие в фундаменте. Чтобы на этом месте не произошло промерзания, утеплительную муфту устанавливают в отверстие, через которое потом пропустить трубку. Просветы, которые остаются между стенками фундамента, муфтой, закладывают тряпками, утеплителем.

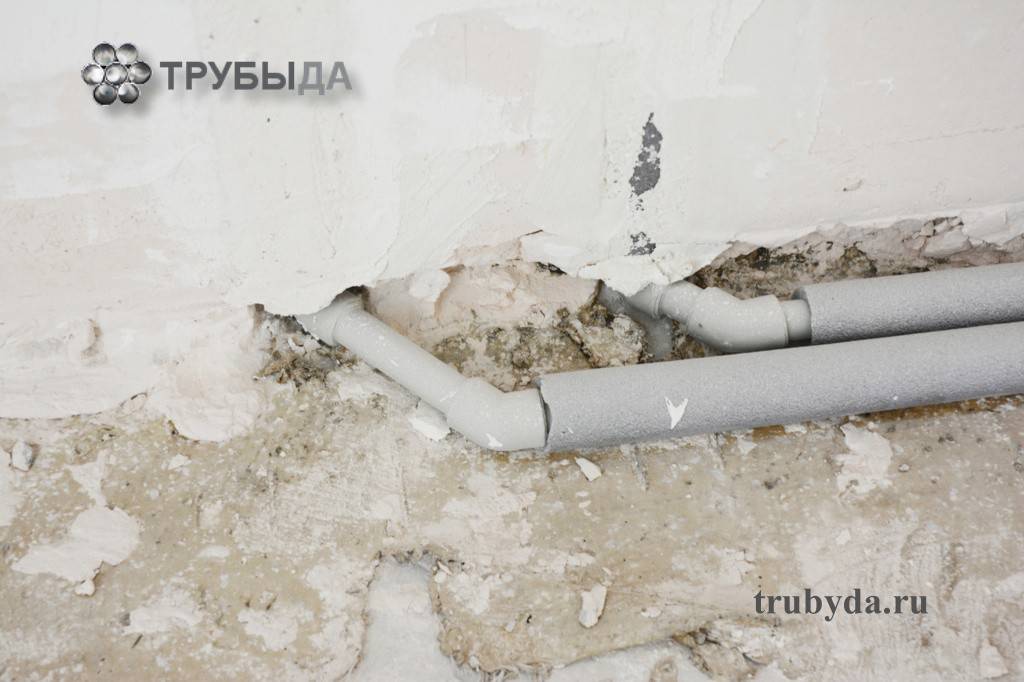

Проведенные трубы через стену

Установка оборудования

Нужно покупать трубу, отличающуюся по радиусу от насоса. Этот параметр указывается в инструкции оборудования. Перед тем как погружать насос под воду, нужно очистить скважину от песка, плавающего на поверхности. Когда система будет очищена от песка, нужно выставить оптимальное давление в напорном баке, после этого медленно погрузить оборудование под воду

При этом важно следить, чтобы провод, трубка не перекручивались между собой. Чтобы выдержать свой вес во время работы, насос должен быть закреплен на толстой капроновой нити или тросе

Завершающий этап

Когда все элементы водопровода находятся на месте, нужно выполнить пробный запуск. Спустя 20–30 минут, следует проверить траншею на наличие протечек. Если их нет, трубы закапываются. Осталось дать поработать оборудованию на всех режимах, чтобы проверить его возможности.

Если частный дом используется для постоянного проживания, нужно позаботиться о изготовлении зимней системы водоснабжения. Она должна выдерживать низкие температуры, чтобы вода не замерзала в трубах. Даже если система отключиться, будет возможность вручную набрать воды и занести в дом.

Небольшие монтажные хитрости

Работы по устройству начинаются с составления схемы (проекта) водоснабжения. На схеме наглядно показывается путь, который проделывает вода от точки водозабора до точки разводки системы водоснабжения в доме.

Разводка в доме может быть выполнена двумя способами:

  • последовательный, когда труба прокладывается вдоль всего дома и от неё отходят несколько водопотребителей;
  • коллекторный, при котором к каждому водопотребителю проводится отдельная труба.

Первый способ рекомендуется использовать, если в доме нет мощных источников-водопотребителей и проживает 1-3 человека.

При наличии стиральной машины, поливочных шлангов, систем автополива и орошения, при проживании в доме более 3-х человек рекомендуется устройство коллекторной системы водоснабжения, позволяющий обеспечить достаточный напор для комфортного водопользования.

Прокладка труб можно произвести выше глубины промерзания, но при этом водопроводные трубы и другие элементы системы будут нуждаться в дополнительном утеплении

Технология производства работ по устройству зимнего водопровода будет следующей:

  1. Разработка схемы водоснабжения. Выбор материалов труб и глубины их укладки.
  2. Рытьё траншей под трубы.
  3. Установка насосного оборудования, гидроаккумулятора.
  4. Соединение труб с насосным оборудованием и гидроаккумулятором.
  5. Врезка заборной трубы в колодец.
  6. Монтаж утеплённых труб от колодца к дому.
  7. Разводка системы водоснабжения внутри дома.

Монтаж труб от колодца к дому выполняется с использованием специальных сгонов – коротких труб с резьбой на концах. Сгон прижимается к трубе фланцами или фитинг-переходниками.

Обе конструкции необходимо тщательно герметизировать во избежание протечек. Трубы ПНД между собой соединяются при помощи спайки или фитингов.

Места соединений необходимо обрабатывать силиконовым герметиком. Обработка битумом и мастикой запрещена!

Глубина погружения в колодец заборной трубы поверхностного насоса должна приходиться чуть ниже уровня воды или не менее чем за 50 см от его дна. При опускании на дно будет происходить засасывание элементов донного фильтра.

Перед установкой заборной трубы из колодца откачивается вода, для обеспечения возможности герметичного соединения ее с коленом выводящей трубы из колодца.

Колено желательно оснастить краником для возможности перекрытия водоподачи при проведении ремонтных работ.

Трубы от колодца укладываются с созданием уклона в сторону колодца, для обеспечения слива воды из системы водоснабжения во время проведения работ по консервации.

Контролировать величину уклона можно при помощи строительного уровня. Для обеспечения самотёчного слива достаточно соблюдать уклон 2 градуса.

Если трубы необходимо утеплить, то монтаж готовых теплосохроняющих форм утеплителя лучше произвести до укладки труб в траншею

Ещё одним способом создать зимний водопровод является метод подогрева труб. Для этого применяется греющий кабель или пластины, которые монтируются вдоль труб или наматываются спиралью.

Устройство такого кабеля целесообразно в том случае, если участок бесперебойно снабжается электричеством.

При отключении электропитания не утеплённая труба сразу промёрзнет и водопровод выйдет из строя.

Оптимальным вариантом можно считать комбинированный способ, при котором утеплённые трубы подогреваются греющим кабелем. В этом случае кабель будет расходовать минимальное количество электрической энергии.

Внутренний монтаж и разводка

Что касается внутренней системы водопровода, то для комфортного проживания в загородном доме потребуется наличие горячей воды. Безусловно, водонагреватели без водопровода для дачи могут быть приобретены и позднее. Однако рекомендуется потратить небольшую дополнительную сумму и приобрести их уже при установке водопровода. Водонагреватели бывают газовыми и электрическими, однако большинство современных, подходящих для загородных условий нагревателей являются электрическими. Перед покупкой также следует определиться с объёмом устройства.

Так или иначе, последней задачей остаётся разводка водопровода в частном доме своими руками, которая потребует следующих познаний в области сантехники. Существует две основные схемы разводки: последовательная и параллельная.

Как сделать водоснабжение на даче из колодца

При параллельной же схеме в разводке водопровода внутри дома используется коллектор, то есть широкий канал для отвода воды. В коллектор поступает вода из источника, а уже из него по проложенным трубам вода поступает к другим пользователям.

В любом случае окончательный выбор системы водоснабжения, системы внутренней разводки, сезонного или круглогодичного использования водоснабжения на загородном участке зависит от индивидуальных особенностей и требований владельца.

Завершающий этап

Пример дополнительного утепления трубопровода пенопластом и керамзитом

После сборки и соединения всех элементов системы проводится их пробный запуск. Если всё работает исправно, можно приступать к завершающему этапу сборки. Поскольку наш водопровод будет эксплуатироваться в зимний период, все трубы нужно хорошо утеплить. Для этого делают следующее:

  1. Трубы в траншеях тщательно обматываются геотекстилем.
  2. Если траншеи откапывались ниже отметки промерзания грунта, то яму достаточно засыпать песком и слегка утрамбовать. Сверху всё засыпается грунтом.
  3. При откапывании траншеи выше отметки промерзания для засыпки труб используется теплоизоляционный материал – керамзит, шлак, пенопластовая крошка. При этом сверху труб этот материал должен давать слой не менее 20-30 см. Затем всё также засыпается грунтом.
  4. Если в системе предусмотрены смотровые колодцы, то на них устанавливаются люки.

Видео инструкция о том, как сделать водопровод от колодца или скважины, который будет работать летом и зимой:

Подключение станции

Подключение насоса осуществляться в кессоне или здании. В кессоне ставится клапан, а в помещении другие элементы. При применении колодца рядом возле дома может использоваться станция с небольшой высотой всасывания, но только если в колодце достаточный уровень. Для дальних и глубинных колодцев требуется насос с выносным эжектором, он погружается в колодец, а сама станция размещается в здании, которое отапливаться, даже в самые холода температура не ниже +2 °C. Перед входом в насос ставится сливной кран, клапан, фильтр, после – фильтр, гидроаккумулятор, системы водоподготовки.

Видео описание

Как выполняется подключение насосной станции, показано в следующем видео:

Обустройство системы

Внедрение системы начинается с разработки источника, установке всего необходимого оборудования.

Водоснабжение дачного дома из колодца проводится с подготовки траншей, делается определенный уклон, он направляется к источнику. Обязательно засыпается дно ямы 15см любого песка. Надо избегать возможных изгибов и делать все по прямой линии. Чтобы в холода трубопровод не промерзал, его располагают ниже точки промерзания земли. Если труба прокладывается выше, тогда используется качественный утеплитель. Могут устанавливаться трубы диаметром 32мм из различных материалов, главное чтобы от морозов они не трескались, устанавливается клапан слива на повороте к колодцу. Во 2-м кольце самого колодца делается отверстие под трубу, которая погружается в воду. Труба располагается не ближе 30см до дна, внутри ставится фильтр из сетки, сама труба крепится к вбитому в дно штырю. В кольце проводится гидроизоляция отверстия, по периметру глиняный замок: его слой должен составлять 40см на расстоянии 1,5м, труба засыпается слоем песка в 15см, потом грунт.

Независимо от используемого источника воды, схема разводки труб по дому будет достаточно сложной и ее надо тщательно рассчитыватьИсточник domsireni.ru

Монтаж системы

Система водоснабжения на даче невозможна без укладки по участку труб, направляемых к подготовленному коллектору под уклоном к источнику, там монтируются клапаны, а затем подключаются трубы меньшего диаметра, которые ведут к точкам. Для создания разводки могут использоваться трубы из различных материалов. Для горячей жидкости используется котел/водонагреватель, которые также подключаются к коллектору, но с другой стороны.

Кроме системы подачи водопотока надо продумать систему слива стоков. Раньше применялись выгребные ямы, требующие периодической чистки. Сегодня предлагается септик: очищает поэтапно воду в герметичных камерах, кроме крайней. Самым простым вариантом является септик из нескольких колец. Суть системы в том, что она очищает стоки от твердых частиц и сливает в воду в грунт. При использовании специальных средств очистка происходит качественнее. Чистка системы осуществляется один раз в несколько лет.

Для септиков также применяют специальные насосыИсточник landshaftadvice.ru

На каждой даче можно обустроить качественный и долговечный водопровод летнего или зимнего типа. Для его создания применяются трубы из различных материалов, а основой водопровода является источник и насос. Источником может выступать скважина, родничок, колодец. В некоторых случаях есть возможность подключения к водопроводу

Перед покупкой насоса надо учитывать его характеристики и возможности, внимание уделяется его подъемной способности, распределению жидкости по потребителям. Одним из важных пунктов является источник воды, который также влияет на выбор устройства

Проектирование водопровода лучше проводить еще на этапе планирования домаИсточник railwayukr.com

Заключение

Помните, что работать со специалистами очень важно и крайне необходимо. Они помогут правильно просчитать требуемые материалы и особенности источника

Только так можно гарантировать качественную и постоянную подачу воды и избежать оплошностей в расчетах

Особое внимание специалисты уделяют выбору насосной станции, ведь она покупается на длительный срок и должна работать практически круглосуточно и без перебоев. Если хорошо продумать все нюансы, то дома на дачном участке будет обеспечен круглогодичной подачей чистой воды

Особенности конструкции и изготовления

Прежде всего, необходимо сказать о том, что существует просто огромное количество всевозможных систем изготовления таких конструкций. Однако создавая данный водопровод своими руками, стоит выбирать самые простые его виды, но при этом они должны полностью удовлетворять требования пользователя, предоставляя максимальный комфорт.

Некоторые мастера предпочитают делать отвод сразу возле конструкции или создают трубу для проводов подачи электричества

Устройство колодца

Прежде всего, профессионалы рекомендуют оборудовать в самом рукаве емкости своеобразную полку, на которой будет размещено необходимо оборудование. При этом стоит устанавливать ее ниже уровня промерзания грунта, если планируется использовать конструкцию в зимнее время. Поэтому ввод в колодец делают под землей, выкапывая также траншею до самого дома.

При правильном подходе к работе можно все необходимое оборудование разместить в самой конструкции колодца

Некоторые пользователи считают подобные технические решения слишком сложными, но если тратиться на изготовления системы подачи воды, то стоит делать это правильно, чтобы не испытывать трудностей при эксплуатации

При этом если учитывать, что крышка на конструкции будет закрыта на замок, то вся система будет под охраной.

Принимая во внимание такое устройство водопровода на даче от колодца используемый тип насоса не важен. Погружную конструкцию опускают с трубой или шлангом вниз, используя полку для фиксации, а поверхностное изделие просто на ней устанавливается.

Некоторые мастера предпочитают устанавливать небольшие изделия для подачи воды, но они не всегда могут подавать большой объем на поверхность и имеют определенный период беспрерывной работы

Также внутри рукава можно поместить гидравлический конденсатор. Он будет контролировать давление в системе, и пополнять объем накопительного бака, а также производить отключение. Однако сразу стоит сказать, что его габариты будут сильно ограничены внутренним пространством.

Траншея должна быть достаточно глубокой, поскольку только так можно защитить трубы от замерзания зимой и снизить вероятность механического повреждения

Траншея

Когда делается монтаж водопровода на даче из колодца, то обычно стараются сэкономить на материалах. Однако не стоит этого делать, поскольку количество сохраненных денег будет невелико, а при правильном их распределении можно получить полноценную систему.

Для начала выкапывают траншею, которая должна быть глубже линии промерзания грунта. Именно на этом же расстоянии от поверхности и делают ввод в сам колодец, и даже здание. При этом водопроводную трубу или шланг, используемый для этих целей, стоит дополнительно утеплить и защитить от механического воздействия.

Ввод в дом лучше всего производить на уровне цокольного этажа или делать небольшой подкоп под фундамент

Стоит отметить, что когда изготавливается дачный водопровод из колодца, то к нему необходимо относиться точно так же, как и к обычной магистрали. Поэтому на вводах в конструкции устанавливают специальные проходные системы, а в местах прохода под трассами или пешеходными дорожками нужно делать дополнительную защиту от вертикальных нагрузок.

Типовая схема создания водопровода в частном доме

Внутреннее обустройство

Профессиональные мастера стараются, чтобы схема дачного водопровода из колодца содержала в себе все необходимые элементы, но при этом они должны располагаться в самой конструкции. Однако есть такие узлы, которые просто невозможно поместить в такое пространство или же их обслуживание требует монтажа в здании.

Прежде всего, стоит отметить, что, прежде всего в подобных системах рекомендуется устанавливать специальный бак, которой послужит своеобразным резервуаром для бесперебойного использования. Его обычно размещают на чердаке, позволяя воде поступать самотеком. Также можно дополнительно установить фильтр тонкой очистки и счетчик.

https://youtube.com/watch?v=5BgNzbfHitY

Еще одна схема с использованием погружного насоса конкретной марки
