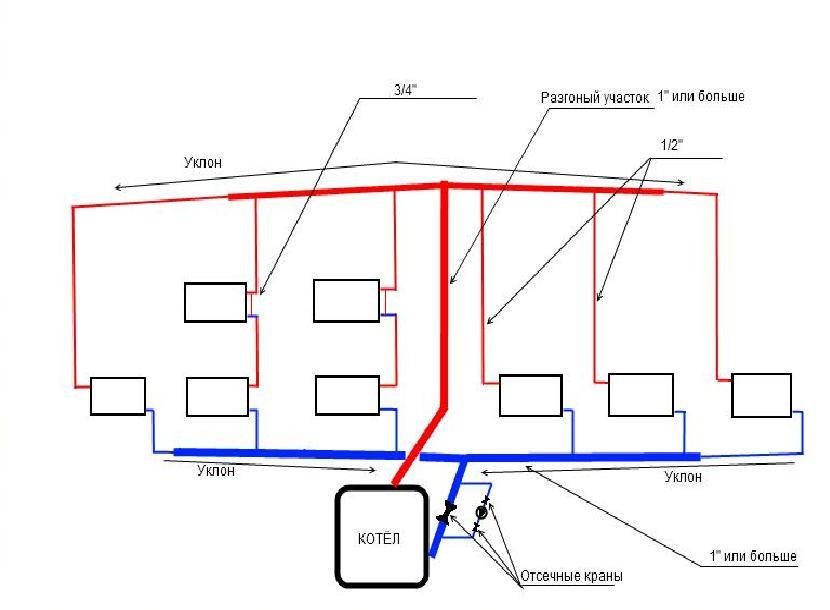

Ленинградская система отопления схема для двухэтажного дома

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Виды однотрубных схем

Для обогрева загородных домов как одноэтажных, так и многоэтажных возможно применение 2 схем:

  1. Считающаяся классической «ленинградская» схема с нижним горизонтальным подсоединением радиаторов. Современный метод подключения − диагональный.
  2. Отопительная сеть с вертикальными магистралями. Оба вида схем работают и с принудительной и с естественной циркуляцией.

Схемы могут изменяться в зависимости от требований эксплуатации. Второй вид используется в 2-х этажных и многоквартирных индивидуальных домах. Стояк проходит сквозь перекрытия вертикально, а к нему на каждом этаже присоединяются радиаторы. Подача теплоносителя возможна из верхней магистрали или из нижней.

Как выровнять неравномерность нагрева радиаторов

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве — постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Особенности ленинградки

Однотрубная система, или ленинградка система отопления, являет собой замкнутый круг, состоящий из специального нагревательного котла и кольца из отопительных труб. К такому кольцу можно подключать любое количество регистров или батарей – и оно будет работать просто идеально. При этом особенно важным для проектировщиков являлось то, что монтаж отопительной системы такого типа максимально прост. Для более эстетичного вида труба располагалась у самого пола.

Довольно часто однотрубную систему отопления называют ленинградской, поскольку она впервые была смонтирована именно в этом городе. Ленинградка система отопления (соседнее фото) показывает, что это довольно практичное и удобное решение, которое, впрочем, имеет один, довольно серьезный недостаток. Водяное отопление ленинградка не подходит для установки в одноэтажных домах. Точнее, установить ее можно, однако полноценной работы можно добиться только путем дополнения ее специальным разгонным коллектором.

Однако разгонный коллектор, в свою очередь, невозможно установить в домах, высота потолков которых не достигает 2,2 метра. Дело в том, что он помешает установке расширительного бака и делает невозможным его подключение к расходному баку системы водоснабжения (имеется ввиду автономная система).

При монтаже отопительной системы разгонный коллектор – крайне важный элемент. Он необходим для повышения скорости перемещения теплоносителя (в данном случае – вода в трубах). Кроме того, использование коллектора значительно снижает уровень шума, возникающего при работе системы. Однако следует учитывать, что для достижения максимального эффекта коллектор должен быть установлен в наивысшей точке, которую только допускает архитектура строения.

Основным отличием однотрубной системы отопления является то, что в ней отсутствует труба, по которой осуществляется отток «отработанной» воды. Однако нередко встречается условное разделение однотрубного отопления ленинградки на трубу подачи и трубу обратки. В таком случае, трубой подачи выступает первая половина магистральной трубы. А вот вторая ее часть и называется трубой обратки.

Отопление ленинградка (видео ниже) покажет, что такая система нередко является небольшим элементом двухтрубной. Помимо этого, ленинградская система прекрасно подходит для отопления домов и строений различной архитектурной сложности. При этом ее весомое достоинство – возможность прокладывания отопительных труб под уровнем пола. Однако если вы решили монтировать трубу в пол, следует надлежащим образом позаботиться о теплоизолирующих материалах. Они необходимы, дабы максимально снизить уровень потери тепла. Помимо этого, посредством теплоизоляции необходимо исключить нагревание подпола.

Преимущества и недостатки «Ленинградки»

Среди основных плюсов отопительной системы специалисты выделяют:

  • высокую экономичность. Сэкономить можно не только на материалах и монтаже системе, но и на её последующей системы, так как она не требует больших трудозатрат на ремонт.
  • доступность оборудования и материалов. Отопительный котел, трубы, регулирующая, контролирующая и запорная арматура в большом ассортименте имеется в каждом специализированном магазине.
  • простой монтаж и ремонт, если появится такая необходимость. Монтаж системы настолько прост, что справиться сможет любой домовладелец. Главное детально разобраться со схемой ленинградки и учесть определенные нюансы, о которых было сказано выше.

Ленинградская система отопления

При грамотном подходе минусы системы можно нивелировать :

  • В системе с естественной циркуляцией происходит неравномерное распределение теплоносителя. В данной ситуации для достижения комфортной температуры в дальних комнатах необходимо устанавливать или наращивать на радиаторы отопления дополнительные секции.
  • При использовании горизонтальной разводки труб отсутствует возможность обустройства теплого пола и установки полотенцесушителя.
  • Для более эффективной работы системы в целом необходимо увеличить давление теплоносителя. Как правило, для этой цели устанавливают циркуляционный насос.

Несмотря на столь значимые недостатки, «ленинградская» система отопления частного дома по-прежнему пользуется огромным успехом. Связано это, в первую очередь, с минимальными денежными и временными затратами на ее обустройство.

При грамотном подходе и монтаже «Ленинградка» справится с обогревом дома не хуже любой другой системы отопления.

В каких случаях целесообразно устанавливать настенные котлы, в чем отличия от напольных моделей, рейтинг производителей. Давайте вместе разберемся, как выбрать настенный газовый котел и не ошибиться.

Автономное отопление: плюсы и минусы

Независимость системы и есть ее главнейшее достоинство. Все преимущества и недостатки являются следствиями автономии.

  • Режим подачи тепла – устанавливаются по желанию и возможностям проживающих в квартире людей, а не возможностям комунхоза многоквартирного дома. Продлить отопительный сезон или сделать его короче, отключить, если жилище покидается надолго, или настроить на минимальный уровень прогрева – любой вариант доступен и выполним.
  • Регулировка обогрева – температура воздуха в квартире определяется ее обитателем. В большинстве случаев независимая система позволяет установить термостат на каждый радиатор, что делает возможным создание индивидуального теплового режима.
  • Экономия – несмотря на изрядные первоначальные затраты – если речь не идет об электрокотле, расходы на обогрев в квартире и обслуживание самой системы значительно сокращаются по сравнению с оплатой услуг централизованной отопления.
  • В случае установки двухконтурного водонагревательного котла возможно круглогодичное независимое обеспечение жилища горячей водой.

Недостатки автономного отопления связаны с фактом ее установки и необходимости самостоятельно заботиться о ее нормальном функционировании.

  • Монтаж – все элементы системы приобретается самостоятельно, устанавливают своими руками или при помощи специалистов. Первоначальные расходные довольно значительны. На фото приведен рабочий момент.
  • Установка обогревательной системы связана с частичным разрушением стенных перегородок, целостности полов и так далее. Скорее всего, в жилище после этого придется провести хотя бы косметический ремонт.
  • Ремонт приборов и обслуживание – производится представителями сервисных центров на различных условиях. Но в любом случае оплата их является проблемой только владельца. Решить, является это недостатком или преимуществом, иногда сложно.
  • Монтаж автономного отопления требует разрешения. Из вышеперечисленного это обстоятельство – едва ли не самое сложное и утомительное, судя по отзывам. Однако требования эти являются не только продуктом бюрократической деятельности, но и позволяют предотвратить установку нелегального не сертифицированного оборудования, которое представляет серьезную опасность всем жильцам многоквартирного дома.

Удобство и эффективность любого варианта независимой системы настолько превышает расходы сил, времени и денег по ее монтажу, что двух мнений быть не может: если установка принципиально возможна, то стоит реализовать ее, не откладывая в долгий ящик.

Виды отопительной системы Ленинградка по типу циркуляции

Прежде чем приступить к разбору схем, надо остановиться на циркуляции. Как и у большинства других видов отопления, для Ленинградки приемлемо самотечное и принудительное движение теплоносителя. Во втором варианте схема усложняется установкой насоса.

Отопление Ленинградка с принудительной циркуляцией

При вертикальном способе разводки в многоэтажном здании отопление оснащают циркуляционным насосом. Необходимость узла возникает и в горизонтальной разводке, если длина контура больше 30 м. Благодаря работе насоса, теплоноситель лучше проходит через все батареи.

Система открытого типа с принудительной циркуляцией предусматривает установку расширительного бака

Важно знать, что схема отопления Ленинградка с насосом бывает открытого и закрытого типа. В первом случае от самотечной системы она отличается только наличием циркуляционного узла

В верхней точке аналогично устанавливают расширительный бак. Однако если самотечная система способна работать только с соблюдением уклона труб, то для отопления открытого типа с принудительной циркуляцией это требование необязательное. Теплоноситель будет двигаться по контуру за счет работы насоса.

Схема закрытого типа с принудительной циркуляцией требует установки гидроаккумулятора

Отличием закрытой системы является наличие гидроаккумулятора. Узел устанавливают в нижней точке для компенсации давления. В верхней точке вместо расширительного бака располагают воздухоотводчики. Отопление с принудительной транспортировкой теплоносителя работает под давлением, обычно 1,5 атмосфер.

Отопление Ленинградка с естественной циркуляцией

Самотечная система считается самой простой и приемлемой для частного дома. Теплоноситель циркулирует за счет выдержанного уклона труб. Выход трубопровода от котла идет на подъем, а обратка от последнего на кольце отопительного прибора опускается.

Для самотечной системы важно соблюдать уклон трубопровода

Отопление с естественным движением теплоносителя бывает только открытого типа. Ленинградку в верхней точке оснащают расширительным баком. Узел компенсирует количество теплоносителя в контуре, стравливает воздух.

Чтобы добиться естественной циркуляции, котел ставят ниже уровня отопительных приборов. Для этого в частном доме организовывают приямок или подвальное помещение. Контур собирают из трубы большего диаметра, чем этого требует отопление с насосным оборудованием. Если заузить сечение трубопровода, теплоноситель медленнее будет проходить. Снизится эффективность отопления.

Для двухэтажного здания самотечный вариант плохо подходит. Батареи хорошо прогреются только на втором этаже, а на первом они будут холоднее. Проблему решают установкой байпасов и балансировочной арматуры, но эффект несущественный. Лучший результат показывает монтаж на первом этаже длинных радиаторов с увеличенным количеством секций.

Важно! Ленинградку с естественной циркуляцией не устанавливают в доме с мансардной крышей. Во-первых, невозможно правильно расположить трубу

Во-вторых, из-за отсутствия чердака негде располагать расширительный бак.

Видео по теме

Топливные брикеты для котлов отопления

Кроме классического угля и угольных брикетов, в настоящее время выпускаются различные брикеты для отопления цена у которых разная и ее нужно уточнять перед покупкой. Брикеты изготовляются из отходов древесины, из торфа и отходов подсолнечника. Популярны торфяные брикеты для отопления отзывы о которых весьма многочисленные и положительные.

Брикеты изготовляются из высушенного и спрессованного торфа. Получаются небольшие компактные плитки, удобные для применения. Во всем мире считается неразумным сжигать цельную древесину, гораздо лучше использовать ее отходы и спрессовывать их.
Любые горючие отходы уже научились превращать в брикеты для отопления отзывы об этом виде топлива неплохие – удобная транспортировка, высокая теплоотдача, длительное горение.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Интересно почитать

Особенности монтажа Ленинградки

Полезное видео

Устройство

  1. Основным компонентом системы является котел. От его правильного выбора напрямую зависит тепло в доме.
  2. Они могут быть: электрические, газовые, твердотопливные и комбинированные. Есть еще твердотопливные длительного горения и двухконтурные котлы. Второй контур предназначен для ГВС. В средней полосе России, при минимальной уличной температуре -28 гр. С, обычно принято считать тепловую мощность котла 1 кВт на 1 кв. м. площади помещений. Это при условии, что нет возможности доверить расчет проектантам. Таким образом, получается, что, например, для площади 130 кв. м. и расстоянием до потолка 2,5-3 м, лучший вариант тепловой мощности котла 15 кВт (2 кВт, компенсация непредусмотренных теплопотерь).
  3. Теплоотдающие приборы и при необходимости, система теплых полов.
  4. Циркуляционный насос для закрытых систем или разгонный участок схемы в случаях применения открытой системы.
  5. Мембранный расширительный бачок в закрытой схеме отопления.
  6. Расширительный бачок (открытый или закрытый) в открытой схеме.
  7. Группа безопасности для закрытых схем, включающая в себя манометр, предохранительный клапан, сепаратор воздуха автоматический.
  8. Трубы, необходимая запорная и соединительная арматура. Как видно из схемы, теплоноситель подается и выходит из отопительных приборов системы по одному трубопроводу, являющимся общим для всех.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
