Поговорим о блоке управления отоплением загородного дома

Осуществление контроля стационарно, а также при помощи SMS команд

Чтобы своевременно включать нагреватели нужно поместить в модуль классическую SIM карту. С любого смартфона передается необходимая команда, после чего устройство свяжется с блоком управления и уже по радиосигналу произойдет настройка конвекторов. Также можно установить универсальную программу, благодаря которой можно указывать следующие параметры: время включения и выключения, температура в помещении. В удаленном режиме можно полностью перенастроить работу системы. Вдобавок к этому агрегат укомплектован выходами для соединения с датчиками сигнализации.

Доступный и понятный в использовании прибор

«УМНЫЕ ДОМА»

Концепция «умного дома» предполагает централизованное управление и взаимо­действие нескольких систем одновременно. Для создания комфорта в помещении одной температуры бывает недостаточно, ещё надо позаботиться о системе вентиляции или кондиционирования и влажности воздуха. Некоторые элементы, подразумевающие совместную работу отопления с другими системами, могут управляться и некоторы­ми штатными контроллерами, например при подключении датчиков открытия окна можно запрограммировать отключение обогрева комнат при проветривании.

Элементы систем отопления разных производителей связываются друг с дру­гом по различным протоколам и с помо­щью различных шин — в общем, «говорят на разных языках». Чтобы встроить «умное отопление» в «умный дом», вероятнее все­го, потребуется модуль сопряжения (шлюз) контроллера отопительной установки, соединяющий его с прочими системами, не относящимися к отопительному обо­рудованию. Преимущества одновремен­ного управления всеми системами дома, а не только отоплением, очевидны, всё за­висит от сложности системы.

Поддержание в доме плюсовой температуры в автоматическом режиме

С отоплением напрямую связано и водоснабжение. Если в зимнее время на дачу ездят редко, тогда особо мудрить с водопроводом все же не стоит. На несколько дней можно привести необходимый запас жидкости с собой, либо запасти ее во вместительных пластиковых емкостях еще с лета. Если же дачу посещают довольно часто, а воду используют не только для питья, но и для душа, а также канализации, то этот объект недвижимости эксплуатируется как загородный дом. В этом случае необходимы более умные системы, нежели классический дистанционный выключатель.

Если дом будет периодически подвергаться замораживанию-размораживанию, то это чревато ускоренной порчей отделки недвижимости, из-за чего владельцам придется тратить дополнительные средства на внеплановый ремонт.

Сборкой более сложных дистанционных систем нужно заниматься в том случае, если планируется не только качественное отопление комнат, но и электрический обогрев канализации и водопровода, а также постоянное поддержание плюсовой температуры. Аналогичными функциями оснащены дорогостоящие модели котлов, которые работают на газообразном или жидком топливе, укомплектованные термостатом.

Доступный GSM-прибор от отечественного производителя

Как устроено умное отопление

В систему отопления квартиры или загородного дома включены не только радиаторы, но и разного рода конвекторы, теплые полы, полотенцесушители. В последнее время актуален вариант теплых стен, нагревающих воздух в комнате зимой, и охлаждающих его летом.

Всем этим набором, а в загородном доме приборов, отвечающих так или иначе за отопление, можно управлять отдельно или в комплексе.

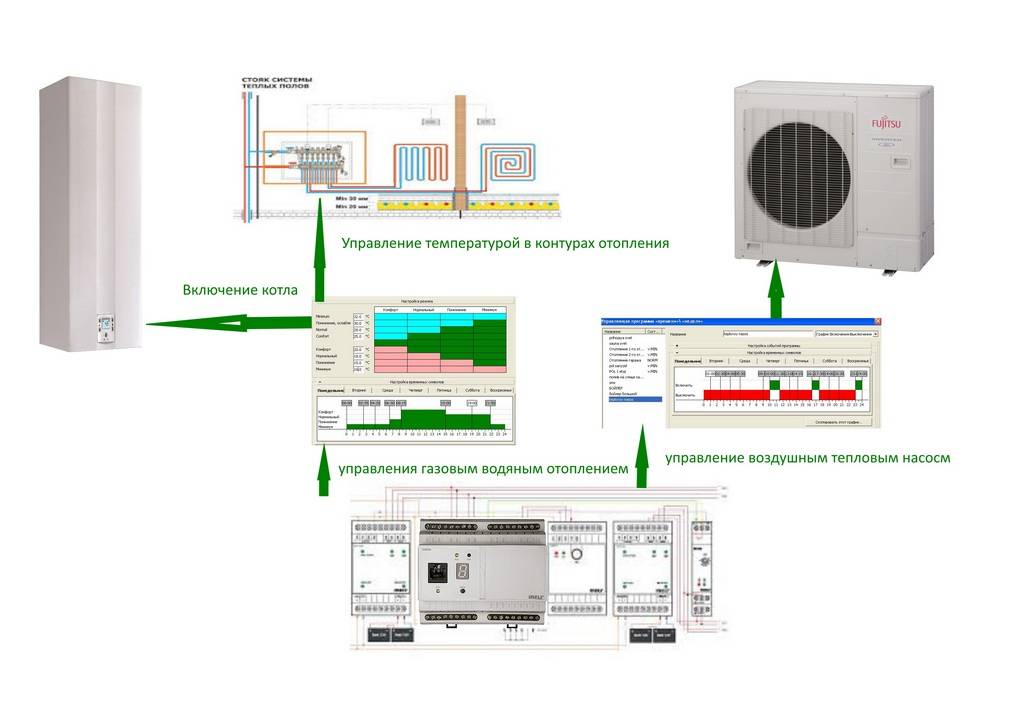

Система управления может представлять собой единый компьютерный блок, которому подконтрольны приборы в доме и датчики температуры в комнатах и снаружи.

Система анализирует показатели датчиков, и если температура отличается от той, что выставлена в программе, дает команду к работе. Режим температуры, комфортной для пребывания в доме, задает владелец индивидуально.

Умное отопление может быть экономичным, но при условии соблюдения ряда условий. Так, на температуру в доме влияет не только погода за окном, но и другие факторы, влияющие на климат в доме, а именно:

  • теплопроводность стен и потолков;
  • качество установленных в доме окон;
  • качество и достаточная защита входной двери;
  • способ подачи тепла;
  • тип отопительной системы в доме;
  • наличие сырости, сквозняков и так далее.

И даже самая умная система не будет работать с должной эффективностью, если не устранить по максимуму причины, приводящие к потере тепла. Если стены недостаточно защищены, система отапливает воздух, а вы теряете средства, затрачиваемые на ее работу.

Конечно, в этом случае комфортная температура, которую вы задаете, будет поддерживаться, однако при этом потребуется больше энергии для реализации задачи.

Как контролируется умное отопление?

Здесь все зависит от того, покупаете ли вы готовую систему, или же пытаетесь реализовать ее самостоятельно.

Сделать систему умного отопления в доме самостоятельно реально, но связано с массой нюансов. На каждый прибор и отопительный узел можно поставить контроллеры, которые будут связаны с температурными датчиками в доме.

Далее вы устанавливаете необходимую температуру и вариант, когда прибор перестает работать: по достижению определенной температуры воздуха, или же по времени включения и выключения.

Реализация системы таким образом имеет ряд существенных недостатков: приборы, установленные в доме, настраиваются по-отдельности и между собой не связаны, то есть «договорить» о своей работе не смогут. При том приборы, установленные в доме, реагировать на похолодания за окном не будут, так как не получат об том информации.

Централизованное управление умным отоплением также возможно. Контроль над приборами удаленно осуществляется по единой системе, при этом каждой группе приборов дается своя установка.

Подобная система работает в комплексе и не требует индивидуальной настройки каждого отдельного прибора. Благодаря тому, что все приборы в системе сообщают друг другу информацию, они способны работать в комплексе, что позволяет решать поставленную задачу по достижению комфортной температуры более эффективно и экономично.

Опять же, приобрести готовый пакет умного отопления с той или иной задачей гораздо проще, чем делать ее самостоятельно.

Для того чтобы процесс отопления был более эффективным, рациональным решением будет распределение площади дома на конкретные температурные зоны и уже для них задавать программу работы приборов.

Скажем, жилая зона будет получать тепло более активно, гараж, коридор или тамбур будут отапливаться с меньшей интенсивностью. Это еще один способ снизить расходы на работу системы.

Важным условием эффективной работы системы является наличие температурных датчиков не только внутри дома, но и за его пределами. Благодаря тому, что отопительная система может соотнести температуру внутри и снаружи, она может задать оптимальный темп работы самостоятельно, без вмешательства владельца.

Варианты организации системы управления отоплением. Умные технологии в каждый дом

Это электрический прибор, цель которого — настраивать параметры подключённых устройств, корректируя их эксплуатацию. Контроллеры используют в отопительных системах для управления подачей топлива в котлах. КО представляет собой блок с несколькими элементами. Их цель — разрешить владельцу ручную настройку температуры котла. Контроллер настраивают на автоматическую обработку данных, получаемых с термометров. Программирование устройства требует навыков работы с ПО, но позволяет соорудить отопительную систему, экономящую топливо.

При помощи КО настраивается не только классическая обвязка, но также тёплые полы и прочие регуляторы климата. Фото 3. Контроллер отопления Thermomatic необходим для того, чтобы управлять подачей топлива в котлах.

Узел автоматического управления

Главный недостаток КО заключается в необходимости долгого программирования для полноценной автоматизации. Для создания контроля потребуется потратить большую сумму на установку контроллеров и датчиков.

Их также придётся включить в систему, что несложно, но трудозатратно. Затем следует настройка приборов и установка принципов работы.

Вы хотели бы приезжать в уже теплый дачный дом зимой? Как было бы приятно приехать уже в теплый дом, и не ждать когда отопительные приборы нагреют дом до комфортной температуры. Этот вопрос может решить система управления электрооборудованием по GSM. За счет этого происходит значительная экономия на отоплении. Управлять отоплением через SMS или мобильное приложение в любой момент времени и на любом расстоянии сейчас становится особо популярным.

Некоторые автоматизированные Умные дома включают управление отоплением. Оно бывает стандартным, с отдельно подключёнными приборами, или централизованным, в котором команды отдаются всей системе. Последняя предпочтительней, поскольку уменьшает количество ресурсов , расходуемых на работу. Для полноценной эксплуатации контролирующих устройств необходима установка датчиков двух видов. Первые ставят в отапливаемом помещении, вторые — на улице.

Совмещая показания, система лучше управляет расходом топлива, что приводит к экономии на работе автоматики.

Заявка на расчет отопления «КОУЗИ»

Установка системы позволяет существенно сократить оплату коммунальных услуг. Устройства выключают нагрев помещения, если в нём нет необходимости. Это уменьшает затраты ресурсов, что через некоторое время приведёт к снижению стоимости отопления. Интернет-журнал о мангалах, печах, грилях, барбекю и других садовых и домашних приспособлениях для готовки.

Вам также будет интересно:.

Излишки давления стравливаются через аварийный клапан.

Смета электроотопления «КОУЗИ»

Дополнительно монтируется оборудование, позволяющее управлять системой — датчики температуры и давления, устройства, позволяющие регулировать расход теплоносителя, контроллеры, средства для создания единой информационной сети. Управление котлом отопления эффективнее, если в дополнение к температурным датчикам, установленным в отапливаемых помещениях, добавлено устройство для измерения температуры воздуха на улице. Такой вариант обеспечивает точную регулировку температурного режима и дает возможность настроить систему таким образом, чтобы она самостоятельно адаптировалась к меняющимся погодным условиям.

В результате при похолодании радиаторы будут греть сильнее, при потеплении — переходить в энергосберегающий режим. Это не только способствует экономии энергоносителя, но и снижает инерционность функционирования отопительной системы. Гибкое зональное регулирование обеспечивает комфортные условия для людей с учетом ситуации: к примеру, если в комнате находится много людей, в ней быстро становится жарко, так как тела излучают тепло.

Контролер управления зонами отопления COMPUTHERM Q4Z

COMPUTHERM Q4Z на сайте производителя.

Есть беспроводной аналог.

Это замечательное устройство и в нем реализовано даже больше, чем мог придумать я: три, суммирующих разные зоны, выхода и возможность ручного управления зонами.

Такой контроллер мне бы подошел если бы не одно но.

К контроллеру зон можно подключить любой комнатный термостат переключения. Так написано в паспорте и это можно понять, что термостат должен иметь нормально разомкнутые контакты.

Так уж исторически сложилось, но большинство терморегуляторов у меня оказалось более подходящих для управления электрическим теплым полом. Они выдают управляющий сигнал в виде 220В.

Вот классическая схема подключений терморегуляторов для отопления теплыми полами:

Этот сигнал, кроме управления обогревателем, можно использовать для управления насосом или моторизированными головками. Для логических операций с полученными сигналами такого вида уже нельзя применить это устройство.

Не понимаю зачем так делается и почему бы не вывести просто контакты реле — это был бы универсальный способ. Хотя с другой стороны монтаж удобнее без лишних перемычек в установочной коробке — приходящий провод 220В и уходящий провод на теплый пол садятся на соответствующие клеммы без дополнительных соединений. Тут помогли бы два дополнительных контакта на терморегуляторе чтобы можно было снять или поставить перемычку.

Есть еще один фактор — цена в России, которая составляет 8000р. Как цена 1547грн на Украине превращается в цену 8000р в России?

Но нашел бы кому привести его с Барабашово, будь он мне нужен.

Мне не подойдет, поскольку требует только контакты реле.

индивидуальные и групповые контроллеры отопления

центры коммутации (центральные планки)

датчики температуры теплого пола

датчики наружной температуры воздуха

сервоприводы коллектора теплого пола

термостатические головки

Основные варианты конфигураций

Постоянно, стремясь к совершенству и автоматизации, человек изобретает всё новые и новые механизмы для этого. Также это стремление направлено и на уменьшение габаритов устройств без потерь их функциональных особенностей.

Для контроллера управляющего механизмами так и для всей системы умный дом есть основные требования это:

  1. автоматизм;
  2. самоконтроль;
  3. чёткость управления, без совершения ошибок.

Варианты конфигурации любой такой системы зависят от многих факторов, о который уже говорилось выше, вот варианты систем которое могут подключаться к контроллеру:

  1. Регулировка и управление освещением как в самом помещении, так и на придомовой территории, и в местах архитектурных сооружений;
  2. Климатические установки (кондиционирование, вентиляция, обогрев);
  3. Закрывание и блокировка дверей, ворот и окон;
  4. Аудиосистемы, и телевидение, домашний кинотеатр;
  5. Управление шторами, жалюзи и солнцезащитными роллетами;
  6. Системой водоснабжения;
  7. Кормление домашних животных и аквариумных рыбок.

То есть всё заключается в желании клиента и его материальных возможностей.

Умный дом теплоснабжение с погодозависимым контроллером и регулятором

Под ставшим привычным понятием «умный дом» нужно понимать не только загородный дом, дом за городской чертой либо дом за городом. Квартира в городе, офис, а еще многие иные типы помещений прекрасно вписуются под такое осознание. Если рассматривать систему отопления с этой точки зрения, то с подобным подходом к ней нужно осуществить несколько основных принципов. Когда мы говорим умный дом, – теплоснабжение в этом случае должно давать уютные условия проживания или экономию расходов на собственное содержание.

Умный дом

  • Каким может быть теплоснабжение?
  • Как оно организовано

Давно известно, что комфорт бесплатным не бывает. Любые попытки обеспечить вспомогательные удобства или освободится от лишних забот благодаря применению автоматики, будут означать увеличение расходов. Однако независимо от нашего желания, для умного дома теплоснабжение играет едва ли не важную роль в разработке уютных условий, и от его организации в большинстве случаев зависят расходы на его содержание.

В том случае, когда применяемое оборудование, автоматика и средства регулирования выбраны и применяются правильно, то отопительная система – умный дом, жилую площадь или автогараж она будет обогревать – значения не имеет, сумеет помимо поддержания заданных условий обеспечить еще и экономию топлива.

Сначала это можно достичь взаимным действием отопительного котла с руководящим центром. Помимо наличия личных средств безопасности, у котла такого типа есть интерфейс связи, благодаря ему и может быть осуществить умное теплоснабжение дома загородного. В самом примитивном виде под этим необходимо понимать, что умный дом управление теплоснабжением выполняет в зависимости от достигнутой в помещении температуры по сигналам от датчиков.

Элементы системы управления теплоснабжением в умном доме

Хороший вариант аналогичного управления – температурная регулировка носителя тепла. Но при всех плюсах подобного построения теплоснабжения, есть и иные, намного лучше подходы к организации работы обогревания. На данное время многообещающим считается погодозависимое управление теплоснабжением.

Как оно организовано

С подобным подходом Плюс ко всему к датчику домашней температуры применяется еще и датчик внешней температуры. Как правило, погодозависимый регулятор теплоснабжения будет работать и с одним внешним датчиком, но применение 2-ух дает возможность добиться более точного поддержания режима и даже осуществить самоадаптацию системы.

Погодозависимый контроллер с термопреобразователем

Не прекращает работу погодозависимый контроллер системы обогрева на основании запрограммированной кривой соответствия температуры носителя тепла внешним условиям. В самом примитивном виде это смотрится подобным образом – если на улице становится холоднее, то температура воды в системе увеличивается, если теплее – то уменьшается.

Одной из базисных точек погодное управление теплоснабжения может применять температуру плюс двадцать градусов – при ней температура носителя тепла берется равной находящейся вокруг, при этом практически обогрев выключается.

Подобный подход к организации теплоснабжения должен также предусматривать и зональное управление, т.е. в индивидуальных местах температура должна дополнительно корректироваться в отношении к конкретной по внешнему датчику. Если, к примеру, в одном из помещений собралось очень много людей, благодаря чему в нем стало более жарко, то система фиксирует локальное увеличение температуры относительно той, что установил атмосферный регулятор теплоснабжения, и выполняет коррекцию в данной зоне.

Применение 2-ух датчиков – уличного и внутреннего, помимо экономии топлива понижает инерционность работы системы, что увеличивает ее результативность и обеспечит также дополнительное уменьшение расходов на содержание.

Очень часто самым правильным выбором для организационных работ теплоснабжения будет применение технологий обогревания, характерных умному дому. В данном случае можно достичь и увеличения уровня удобства в доме, и экономии расходов на его теплоснабжение.

Работа котла с теплыми полами

Для комфорта в доме применяется система теплого пола, где теплоноситель – вода или жидкость с низкой температурой замерзания. Регулирует насос циркуляции погодозависимая автоматика.

Состав схемы теплого пола:

  • контроллер погодозависимого регулирования;
  • датчик уличной температуры, установленный в тени;
  • сервопривод узла смешения;
  • датчик температуры циркулирующей воды;
  • трубопровод теплого пола;
  • термостат в обогреваемой комнате.

Теплые полы применяют с другими видами нагрева помещения. Для совместной работы предназначены четыре типа погодозависимых контроллеров:

  • Основной – управляет 8 типами гидравлических схем, 6 из которых включают котел.
  • Расширение на 2 гидросистемы дополнительно к основному регулятору.
  • Управление независимым контуром со смешением, может автономно регулировать одну систему.
  • Аппарат управления отоплением с буферной емкостью и таймером.

У теплых полов значительная инерция, поэтому комнатный термостат точнее реагирует на погоду.

Основной принцип работы

Главная деталь во всей схеме – электронный управляющий блок, в котором предусмотрены слоты для установки стандартных карт сотовой связи формата SIM. У более технологичных модификаций также имеется разъем, куда подключается электронный кабель Интернета. Аналогично, к этому модулю подключаются температурные датчики, индикаторы давления, пожарные сигнализации и прочие системы безопасности. Конечно, для обеспечения обратной связи и сам блок нужно подключить к отопительному котлу.

Управление отоплением загородного дома осуществляется по несложной, в общем-то, схеме. Проводится первичная настройка функционирования, после чего центральный процессор фиксирует в памяти корректные условия работы системы. Если один из подключенных датчиков посылает сигнал об изменении данных условий, к примеру, начинает снижаться температура, отправляется текстовое сообщение на сотовый телефон хозяина. Владелец, в свою очередь, может запросить и показания остальных датчиков, чтобы более полно оценить обстановку, отправить ответную команду текстовым сообщением о том, чтобы отключить устройства или же продолжить работу в обычном режиме.

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

  • GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
  • Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

  • Падение температуры и давления ниже (выше) критического уровня;
  • Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

  • Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
  • Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

  • Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
  • Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
  • Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется  сначала сверить фактические показания системы после их изменения

Это необходимо для калибровки системы.

Терморегулятор.

Этот прибор, за счёт установленного в нем датчика температуры воздуха (опционально — теплого пола или иного датчика), отслеживает показания температуры окружающей среды и поддерживает необходимый микроклимат в доме или отдельном помещении. Пользователь просто регулирует на терморегуляторе необходимое значение температуры. Принципиально терморегуляторы делятся на два вида — механические или электронные. По способу передачи сигнала они могут быть: проводными, беспроводными, управляемые по wifi, интернету и по средствам gsm. С помощью этих регуляторов, устанавливая их в каждом помещении в здании, можно создать так называемое — «зонное управление».

Рейтинг: Производители и модели GSM-модулей

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.

В каждом приборе имеется инструкция по эксплуатации, а также по установке модуля

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей

Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

Стоимость: 3 990 руб.

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты

Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T»

Стоимость: 8 640 руб.

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

Стоимость: 6 780-8 840 руб.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Стоимость: 7 400-9 200 руб.

Способы циркуляции жидкости

Перемещение теплоносителя по трубам производится самотеком (конвекция и расширение), или принудительным способом. В первом случае нагретая в котле жидкость благодаря конвекции двигается по сети труб к радиаторам. Такое передвижение воды называется прямым током. Далее, остывший в батареях теплоноситель движется обратно к отопительному котлу, после чего цикл повторяется. Этот отрезок – обратный ток.

Чтобы повысить скорость циркуляции переносчика тепла по трубам, применяются специализированные насосные агрегаты, устанавливаемые между трубами обратного тока. Существуют модели отопительных котлов со встроенными насосами.

Естественный способ циркуляции

Передвижение теплоносителя здесь осуществляется естественным путем, без приложения посторонних сил. Здесь используется простейший физический принцип, благодаря которому вода нагревается в чайнике, а происходит это потому, что ее горячие слои легче холодных и поднимаются наверх.

Пример естественной циркуляции теплоносителяИсточник santehnika-nk.ru

Так и происходит весь процесс – нагретая в котле вода поднимается в наивысшую точку разводки и дальше двигается самотеком под действием собственного веса (трубы стоят под уклоном 3-4 градуса). Проходя через батареи вода остывает, ее плотность увеличивается и она приходя в отопительный котел вытесняет уже нагревшиеся слои наверх.

Системы отопления, основанные на данном виде циркуляции, достаточно несложные и не требуют установки дополнительного оборудования, что упрощает процесс монтажа. Но подходят они лишь для домов с небольшой площадью из-за ограничений по длине контура в 30 метров. Также к минусам относятся необходимость установки труб с большим диаметром и низкие показатели давления.

Искусственный способ циркуляции

Реализация принудительного передвижения жидкости по трубам требует обязательной установки насосного агрегата, обеспечивающего усиление циркуляции. Кругооборот теплоносителя обеспечивается разницей в давлениях прямого и обратного хода. Установка таких конструкций не требует расчета и соблюдения наклона труб, что является несомненным преимуществом.

При принудительной циркуляции уклоны труб делать не надоИсточник zerocreation.ru

К минусам можно отнести энергозависимость – если зимой отключится электричество, то без наличия генератора вода просто не будет перемещаться по трубам. Это немаловажный момент, который обязательно надо учитывать при выборе вида циркуляции теплоносителя.

Расчет отопительной системы

Чтобы совершить корректную установку отопления следует произвести расчет основных параметров, что даст возможность определить необходимую мощность котла, размеры трубопровода и емкость радиаторов.

Для начала вычисляются габариты всех помещений. Чтобы поддерживать умеренный температурный режим, следует устанавливать котел с мощностью 70 Вт/ м³, включая обязательный запас в 20% для снижения нагрузки.
