Терморегулятор для радиатора отопления ручной, механический, с выносным датчиком, электронный

Монтаж

Проводя капитальный ремонт, хозяева сменяют систему отопления на современную, с более мощной теплоотдачей. Батареи оснащаются новой автоматикой, для поддержания комфортных условий в каждой отдельной комнате, согласно предпочтениям жильцов.

Установка терморегулятора на радиатор отопления становится последней частью монтажа отопительной системы дома или квартиры. Согласно рекомендациям производителей, его следует располагать на высоте 40-60 см от пола. Если в секции есть только нижняя подача, то рекомендован монтаж выносного датчика или регулировки настройки на более низкую температуру. В этом случае можно ожидать успешных результатов.

Общие правила монтажа:

  • Место должно быть защищено от прямых солнечных лучей, иначе работа прибора не даст нужного результата;
  • Нельзя закрывать узел никаким декором, мебелью или другим способом;
  • Устройство не монтировать над отопительными трубами, куда идёт основная масса горячего воздуха, так клапан не будет выполнять нужную функцию;
  • Недопустимо устанавливать под давлением на корпус клапана;
  • Чтобы избежать изоляции узла, лучше смонтировать байпасный переход.

Видео описание

В видео покажут еще несколько моментов по установке терморегулятора:

Этапы установки регуляторов температур для батарей отопления:

  1. Выключить отопительную систему полностью или смонтировать байпас;
  2. На небольшом расстоянии от места установки отрезать трубу;
  3. Демонтировать старую арматуру;
  4. Отделить хвостовик от клапана и ввинтить в пробку радиатора;
  5. Смонтировать обвязку в месте вкручивания;
  6. Соединить трубы;
  7. Отрегулировать данные на шкале термоголовки.

Настройка происходит в комнате с закрытой дверью и с термометром на стене:

  • Включить отопление на полную мощность;
  • Ожидать повышения температуры помещения на несколько градусов;
  • Повернуть кран вправо до полной остановки магистрали;
  • Ожидать снижения тепла в батарее;
  • Возвратить головку влево, до появления шума в системе.

Электронный регуляторИсточник ytimg.com

В последующие несколько дней произвести корректировку.

Описанная последовательность является усреднённой. Для каждого прибора существует инструкция, где указаны конкретные параметры настроек для данной модели.

Головки устроены только для понижения скорости потока и снижения температуры.

Видео описание

В этом видео покажут, как регулировать температуру чугунного радиатора:

Коротко о главном

Главная задача установки терморегуляторов – экономичное использование ресурсов и создание комфортных условий для проживания.

Чугунные батареи отличаются от металлических, низкой реакцией на снижение температуры, поэтому термостаты предпочтительнее ставить на металлические, а на чугунные батареи лучше ставить регуляторы с ручной настройкой.

Выбор терморегуляторов нужно производить после установки системы отопления и оценки размещения узлов. В домах с детьми стоит применять антивандальную защиту, чтобы сохранить дорогую автоматику.

Классификация и принцип действия

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

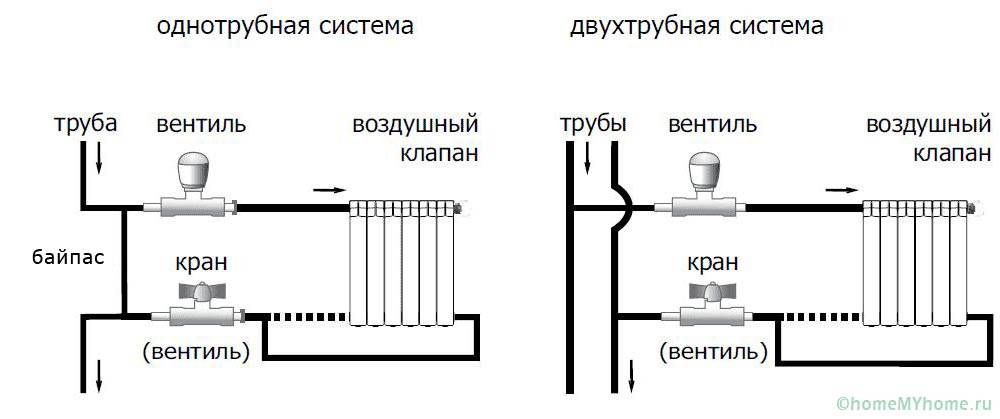

  • для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
  • для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

Визуально отличить головки для 2-х трубной системы можно по размеру регулировочного колпачка и цвету. Приборы для однотрубных контуров обогрева крупнее, имеют серый, белый цвет. Красные колпачки небольшого диаметра устанавливаются на головки для двухтрубных систем с большим давлением, малой подачей.

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

Чтобы термоголовка для радиатора отопления имела максимальную эффективность регулировки микроклимата в комнатах, ее нужно устанавливать правильно. Основными ошибками домашних мастеров традиционно являются:

вертикальное размещение на клапане – чтобы прибор не торчал вбок, не мешал хождению возле батареи, влажной уборке, его монтируют вертикально, при этом происходит нагрев сильфона тепловыми потоками, поднимающимися от клапана, поэтому следует разместить головку горизонтально наружу;

установка в нишах – в замкнутых пространствах конвекция снижается, тепло аккумулируется за шторами, под подоконниками, температура сработки головки отражается не корректно;

монтаж в нисходящих потоках у подоконника – сильфон интенсивно охлаждается сквозняком из окна, форточки, перестает срабатывать.

Оптимальной считается регулировка термоголовки для радиатора отопления с использованием выносного датчика, размещенного на стенах. Промышленность выпускает головки с трубками в пределах 2 м, что позволяет нормально удалить датчик от отопительного прибора, сквозняков из окна.

Статья по теме:

Самостоятельная установка термоголовки на радиатор отопления должна производиться на линии подаче после байпаса перед регистром. Для удобства эксплуатации производители выпускают головки нескольких типов, классифицирующихся признаками:

регулировка – ручная или предварительные настройки (специальным ключом выставляются специалистом-сантехником);

монтаж – слева/справа от батареи, осевые, угловые, прямые, трехходовые для монтажа в байпас;

термоэлемент – настенный датчик, выносной контроллер или встроенный сильфон;

рабочее вещество сильфона – бюджетные парафиновые головки, жидкостные приборы средней стоимости, дорогостоящие газовые термоэлементы;

Услуги и работы

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

  1. Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
  2. С постоянным гидравлическим режимом.
  3. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

  • По принципу действия этот вид делится на два подвида:
  • Смесительные.
  • Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

  1. Современный трехходовой кран делится на два типа по способу управления:
  2. Ручной.
  3. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Основные конструктивные особенности и функции устройства

Имея приблизительное представление о принципе работы трехходового клапана, лучше детально изучить работу этого механизма. Название «трехходовой» определяет основную функцию устройства — через два входа в клапан поступает вода различного происхождения:

  • горячий теплоноситель из подающей трубы, связанной с нагревательным прибором или со стояком системы центрального отопления;
  • остывшая вода, возвращающаяся после прохождения водяного контура.

Смешиваясь между собой в клапане в определённой пропорции, потоки выходят через третий патрубок, имея заданную величину температуры. Клапан работает постоянно, так как на подмешивании к остывшему теплоносителю горячей воды основан принцип циклической работы теплых полов: нагрев — теплоотдача -подмес — теплоотдача — подмес.

Процесс смешивания двух потоков теплоносителя различных температур должен постоянно контролироваться, лучше — в автоматическом режиме. В противном случае интенсивность теплообмена тёплого пола с воздухом помещения не будет привязана к изменениям температуры в комнате, и придётся по мере необходимости изменять температуру нагрева теплоносителя вручную .

Осуществлять подмес горячего теплоносителя в автоматическом режиме позволяет термочувствительная головка, регулирующая пропускную способность клапана в зависимости от температур смешиваемых жидкостей для получения на выходе заданного значения.

В зависимости от назначения и условий эксплуатации, используются различные виды трёхходовых клапанов.

1. Отопительные системы

Для системы отопления с радиаторами, работающей от автономного котла, используется самый простой тип устройства. недороги и имеют относительно простую конструкцию, что позволяет устанавливать их самостоятельно. Регулировка объема смешивания в данном случае осуществляется вручную.

2. Системы горячего водоснабжения

В системах ГВС трёхходовые клапаны используются для поддержания в системе коммуникаций безопасных значений температуры воды, исключая вероятность получения ожогов. Конструкция таких устройств также достаточно проста и понятна. От клапанов для отопительных систем такие устройства отличаются наличием специального защитного блока, перекрывающего горячую воду при отсутствии в водопроводе холодной.

3. Теплые водяные полы

Устройства данного типа наиболее сложны, так как предназначены для поддержания заданной температуры теплоносителя в отопительных контурах с привязкой к температуре воздуха в помещении. Использование в смесительном узле таких устройств позволяет регулировать интенсивность отопления жилья в автоматическом режиме,

Схема компоновки смесительного узла и место расположения в нём трёхходоваого клапана

Модель трёхходового клапана с регулировочной шкалой

Для теплых полов кран оснащен регулировочной рукояткой и мерной шкалой, с помощью которой осуществляется настройка прибора.

Как работает система подмеса воды

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Башни ио

Цель использования коллектора

Коллектор – это устройство, с помощью которого поток теплоносителя распределяется по отдельным контурам водяного пола, а затем возвращается обратно для нагрева. Выглядит коллекторный узел как две трубы с отверстиями, к которым подключают контуры системы.

Наличие распределительного коллектора в схеме организации теплого пола предоставляет возможность контролировать объем потока теплоносителя. Одна из труб коллектора – подающая, на нее поступает горячая вода и к ней подключают входы контуров водяного пола.

Обратку контуров подключают к обратной трубе коллектора. Отверстия, к которым выполняется такое подключение, обычно оборудованы резьбовыми, фитинговыми или другими соединениями.

Коллектор состоит из ряда таких элементов, как собственно коллектор (1 и 2),переходник для крана Маевского (3); сливной кран (4); воздухоотводчик (5); клапан (6); кронштейн (7); евроконус (8)

Здесь же устанавливают различные устройства, при помощи которых можно регулировать показатели потока теплоносителя. Простейший вариант коллектора промышленного производства – это труба с соединителем, который называют евроконусом. Это вполне удобный и надежный узел, но он не позволяет управлять потоком воды.

Чтобы эффективно использовать такое устройство, придется дополнительно приобрести и установить ряд элементов.

Чуть сложнее устроен коллектор производства КНДР. Помимо соединений на выходных отверстиях здесь установлены вентильные краны, никаких автоматических средств регулирования потока не предусмотрено. Это отличный и недорогой вариант для водяного пола на небольшой площади с двумя-тремя контурами одинаковой длины.

Такая система не требует сложного управления. Но на больших площадях коллектор этого типа придется дополнить автоматикой.

Кроме того, межосевое расстояние между подающей и обратной секцией у китайских устройств не соответствует стандартам, принятым в Европе, что может вызвать проблемы при соединении его с приборами европейского производства.

Шаровые краны в таких устройствах чувствительны к воде низкого качества, со временем они начинают протекать. Чтобы устранить проблему, достаточно заменить уплотнительные кольца, но нужно считаться с тем, что необходимость в таком ремонте периодически будет возникать.

Если работу системы водяного пола предполагается автоматизировать, имеет смысл приобрести как минимум коллектор с регулировочными вентилями.

На такие вентили можно установить сервоприводы, соединенные с термостатами в комнатах. Это обеспечит автоматическое управление потоком теплоносителя в соответствии с данными о температуре воздуха в конкретном помещении.

Чтобы автоматизировать работу системы водяного теплого пола на подаче коллектора устанавливают расходомеры (обозначены рамкой), а на обратке ставят разъемы для сервоприводов (синие колпачки внизу)

Сложнее всего управлять системой водяного пола, в которой отдельные контуры заметно различаются по длине, но в сложных системах обычно так и бывает. В такой ситуации оптимальным выбором станет коллектор, на подаче которого установлены расходомеры, а на обратке – гнезда, предназначенные для монтажа сервоприводов.

С помощью расходомеров можно будет отрегулировать интенсивность потока теплоносителя, а сервоприводы в связке с термостатами позволяют установить подходящую температуру на каждом контуре.

Если необходимости в автоматическом регулировании нет, можно приобрести коллектор подачи с расходомерами, а обратный – с обычными вентильными кранами.

Бывает так, что не получается выбрать коллектор с количеством гнезд для подключения, которое соответствует проекту. Тогда можно взять устройство “с запасом”. А лишние отверстия просто закрывают заглушками.

Такое решение может оказаться полезным, если позднее понадобится добавить к системе водяного пола еще пару петель.

Устройство

Терморегулятор для батарей отопления стоит не очень дорого, его легко установить самостоятельно, а пользование не вызывает трудностей. Плюс ко всему термостат является основой благоприятного микроклимата в доме и экономит деньги на используемой энергии.

Недейственны терморегуляторы для радиаторов отопления будут только в том случае, если вам требуется повысить отдачу тепла. Устройства могут лишь сделать температуру ниже, а повысить – нет. Термостаты отлично функционируют со всеми батареями, кроме конструкций, изготовленных из чугуна. Так как у чугунных агрегатов большая тепловая инерция, то этот прибор будет практически бесполезен для них.

Конструкция термостата состоит из двух основных элементов, а именно клапана (ещё называют термоклапаном) и термостатической головки. На рынке можно найти приборы под разные габариты труб и любые виды обогревательных систем. Термоголовка для радиатора отопления съёмная, на один клапан можно устанавливать термостаты различных типов и компаний-производителей, потому что посадочное место стандартное.

Клапанов и регуляторов существует множество, поэтому перед тем, как монтировать терморегулятор для радиатора отопления, нужно будет хотя бы минимально ознакомиться с его структурой, видами и выполняемыми функциями.

1 Описание устройства и конструкция

Трехходовой кран для отопления зачастую с виду представляет тройник, выполненный из бронзы или латуни, на верхней части которого расположена шайба для регулировки. Под шайбой вы можете увидеть термочувствительное устройство, предназначением которого является активация рабочего штока, выходящая из корпуса.

С внутренней стороны штока установлен конусообразный элемент, который надежно и герметично установлен в так называемом седле. Ниже приведены основные компоненты, из которых состоит система клапан — терморегулятор:

  • непосредственно сам корпус;
  • вставка терморегулятора;
  • конусообразный компонент;
  • шток;
  • так называемое седло;
  • основной элемент – камера разгрузки по давлению;
  • уплотнительный компонент.

1.1 Принцип функционирования

Принцип работы клапана с электроприводом или для манометра заключается в следующем. Жидкость проходит через передний и правый шланги системы до того момента, пока температурный режим не увеличится до необходимого уровня.

Схема включения трехходового клапана в систему отопления

Суть функционирования заключается в том, чтобы выдержать необходимую температуру на выходе из котла в нужных пределах.

В том случае, если параметры носителя выходят за необходимые пределы, внешний элемент будет жать на шток. В этот момент, когда шток перемещается, конусообразный компонент будет выходить из седла, в результате чего будет открыто сообщение между всеми каналами. Эта процедура будет производиться до того момента, пока передний патрубок не перекроется полностью, если температура жидкости не начнет меняться.

В продаже также можно найти терморегулятор для котлов или манометра с другим типом механизма клапана, который по своему строению схож с шаровым краном. В таком устройстве, вместо седла с конусообразным элементом, расположена шаровая деталь со специальной выборкой.

В этом случае при перераспределении водных потоков привод системы терморегулятора не нажимает, а вращает шток с установленным сверху шаром.

На сегодняшний день терморегулятор с шаровым компонентом не обладают большим пропускным показателем, поэтому они используются в бытовых отопительных системах. Есть еще одна разновидность устройств: вместо шарика на штоке вмонтирован сектор. Рабочий элемент сектора может перекрывать полностью один или частично два водных потока.

Из каких материалов можно сделать елочные игрушки своими руками

Составляющие

Устройство теплого плинтуса водяного. (Для увеличения нажмите)Теплый плинтус водяного типа состоит из:

  • панели лицевой (на ней расположены специальные отверстия, по которым функционирует воздушный поток);
  • панели тыловой (защищает стену от воздействия высоких температурных показателей, отвечает за удобность установки обогревательного прибора);
  • отопительные радиаторы (имеют габариты – 1000 мм*40мм*160мм, основная функция — нагрев);
  • заглушки боковые, поворотные.
  • модуль теплообменный (характеризуется двумя трубками, по которым течет горячая вода).

Температурный режим

Основным отличием служит рабочая температура теплоносителя.

Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью.

Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

Поисковые системы

Устройство

Трехходовой терморегулятор имеет корпус с тремя штуцерами — два входных и один выходной.

Кроме того, устройство оборудуется термоголовкой, осуществляющей автоматическое изменение подачи при смене температуры носителя.

Входные штуцера подключаются к разрыву прямого трубопровода и на байпас (обратку). Выходной — выдает готовую смесь на вход коллектора водяного теплого пола.

Принцип работы заключается в воздействии термоголовки на шток клапана, перекрывающий проход горячего потока и открывающий просвет для остывшего (или наоборот).

Двухходовой терморегулятор — это обычный кран, регулирующий поступление в систему прямого потока. Может регулироваться при помощи сервопривода, или не иметь автоматической регулировки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
