Как выбрать и установить терморегулятор для теплого пола

Терморегуляторы механического типа

Простейший и прекрасно справляющийся со своей задачей контроля за температурой обогрева является механический терморегулятор для теплого пола.

На их панели устроен поворотный регулятор, со шкалой по кругу. Прибор включают и выключают с помощью клавиши. Никакой электроники там не предусмотрено. Электричеством они не питаются. Однако некоторые модели оснащены световыми индикаторами, благодаря которым можно узнать состояние обогревательной системы.

Так же есть модели механических регуляторов с таймерами. С их помощью можно установить временной период работы тёплых полов.

Принцип действия температурного датчика основан на особом свойстве газов и биметаллических элементов, изменяющих свою форму и объём под воздействием температуры. Таким образом, электрическая цепь замыкается и размыкается в нужное время. Уровень температуры нагревательных элементов при этом не контролируется.

Чтобы лучше разобраться с устройством механического терморегулятора, многие сравнивают принцип его работы с обычным утюгом, где просто выставляется заданная температура нагрева и затем поддерживается. В любой момент температуру можно изменить. Обычно каждый владелец дома подбирает наиболее комфортный для себя уровень температуры в комнатах.

Рекомендации по выбору

Малозатратность устройства

Малозатратность энергии при установке терморегулятора относится от вида устройства и становится более 70%.

Как правило, для малых комнат, приобретают стандартный механизированный или электронный термостат с минимальным набором назначений. Помещение обогреваются не по расписанию, там необходимо действия устройства круглосуточно.

Малозатратность энергии при установке терморегулятора относится от вида устройства и становится более 70%.

В масштабных комнатах более продуктивно устанавливать программируемый терморегулятор, выполняющий управление по некоторым значениям в разное время суток.

При увеличенном использование количество параметров, тем выгоднее, что результате имеет возможность извлечь экономию электроэнергии.

По результатам исследований можно сделать вывод, что термостаты предоставляют различную экономию: непрограммируемые — до 30%, программируемые — до 70%.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом

В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Монтаж насоса

Электрический пол

Подогрев пола обеспечивается с помощью электрических нагревателей. Промышленность выпускает такие нагреватели разных типов.

При кабельной системе тепло выделяет специальный нагревательный кабель. Такой пол может быть в виде непосредственно кабеля, матов (кабеля, прикрепленного к сетке). Есть еще жидкостно-электрический вариант (кабель укладывается в трубы, в которых находятся специальная теплопроводящая жидкость).

Пленочная система предполагает использование в качестве нагревательного элемента специальной пленки. Выпускают такую пленку в основном корейские компании. Нагревательная пленка производится двух видов:

• углеродная,
• биметаллическая.

Пленочные поды нельзя устанавливать в помещениях с повышенной влажностью.

Также выпускаются полы на основе аморфной металлической ленты. Этот пол производится в виде нагревательных матов, которые укладывают прямо под напольное покрытие (ламинат, паркет и т.д.).

Независимо от вида нагревателя температура регулируется термостатом, который отключает или включает пол при достижении заданной температурной величины.

Применяются в регуляторы трех типов:

1. электромеханические;
2. цифровые;
3. программаторы.

Первый тип регулятора самый экономичный и простой в эксплуатации. Температура задается переключателем.

Терморегулятор цифровой

• Цифровые приборы имеют экран для отображения показателей системы, а также снабжены кнопками или сенсорами.
• Программируемые термостаты имеют множество функций. Они могут задавать определенную температуру в определенное время суток, температурный режим на неделю. Могут управляться с дистанционного пульта, через персональный компьютер и т.д.

По типу нахождения термодатчика различаются регуляторы со встроенным датчиком, выносным или комбинированные. Как и в случае с полом водяным, первые служат для измерения воздушной температуры, вторые – для измерения температуры самого пола, третьи – обеих величин.

Выпускаются двухканальные терморегуляторы. По существу они являются двумя независимыми терморегуляторами, размещенными в одном корпусе. Они могут работать на нагрев или охлаждение двух зон, либо на нагрев одной и охлаждение другой.

Сами термостаты монтируются на стенку или в стенку помещения. Высота размещения от 0,4 м до 1,7 м

надо обратить внимание на недоступность прибора для детей, чтобы исключить нежелательное регулирование. Датчики располагаются возле греющих элементов

Монтаж должен производить квалифицированный электрик.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор. Это связано с глубиной залегания датчика в стяжку

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Рейтинг лучших производителей инфракрасных обогревателей

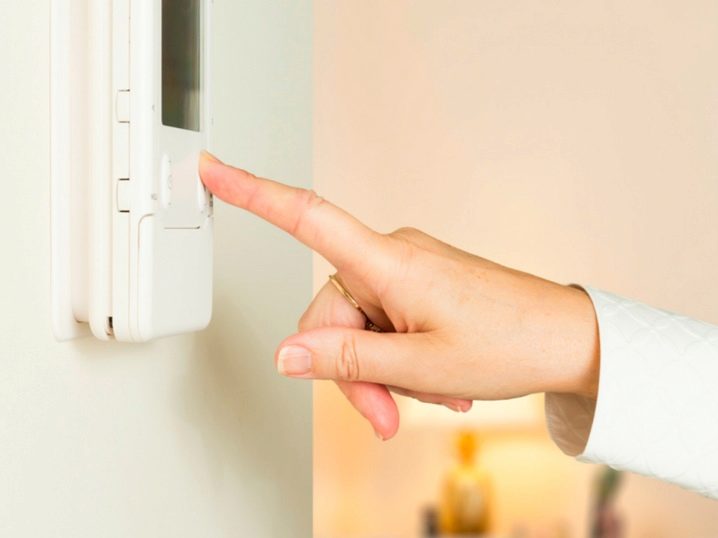

Как настроить термостат?

Различные модели терморегуляторов осуществляют свои функции, как в автоматическом, так и в ручном режиме. Данная особенность должна быть учтена во время покупки терморегулятора для теплого пола. Это влияет и на все нужные регулировки.  Настраиваются часы и дни недели, а кроме того делается углубленная калибровка и настройка. В случае необходимости один из термодатчиков может быть отключен.

Все манипуляции по регулировке и инструкция, как проверить теплый пол, детально прописаны в руководстве по эксплуатации. Блокировка от детей настраивается отдельно, данная функция предусмотрена для защиты от вмешательства детей, которые из любопытства могут случайно сбить установленные настройки. Для осуществления данной функции, как правило, предусмотрено одновременное нажатие клавиш «вниз» и «вверх». Разблокировка производится при помощи тех же клавиш.

После того, как проанализированы различные терморегуляторы, можно заключить, что их максимальная функциональность не обязательно соответствует высокой цене или эксплуатационным характеристикам. Поэтому оборудование должно подбираться идеально для каждой СТП.

Виды терморегуляторов по по исполнению.

1. В корпусе.
2. Для установочной коробки.
3. Без нормального корпуса.
4. В виде розетки.

1. В корпусе для настенного монтажа.

2. Для встраивания в обычную установочную коробку.

3. Без нормального корпуса.

Первое и второе исполнение можно нормально использовать в комнате.

Третий тип исполнения невозможно нормально установить в жилом помещении без дополнительных затрат, только в гараже или курятнике.

Такие терморегуляторы подробно рассмотрены в этом обзоре терморегуляторов.

4. В виде розетки.

Терморегулятор выглядит как тройник, но с одной розеткой.

Возможно три варианта работы терморегулятора:

В одном корпусе и коммутационное устройство и органы управления.

Розетка не содержит органов управления и управляется по радиоканалу выносным терморегулятором.

В одном корпусе коммутационное устройство и органы управления с возможностью настройки по Wi-Fi.

Интересно почитать

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Терморегуляторы с интеграцией с внешними системами.

терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.

Можно выделить такие способы внешней связи с терморегулятором:

• Wi-Fi;
• WEB;
• Облачный сервис;
• MOD Bus;
• Радиоканал;

Wi-Fi.

В статье «Что такое терморегулятор с Wi-Fi» рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ — непосредственное подключение к терморегулятору, как к точке доступа.

WEB.

Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.

Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.

Облачный сервис.

Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер — облачный сервис с мобильным приложением или WEB-интерфейсом.

Такие терморегуляторы подробно рассматривались в статье «Обзор моделей терморегуляторов с WiFi и облачным сервисом».

MOD Bus.

Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.

Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.

Модель SML-1000 исполнения GB,GD,GC.

Дистанционный пульт.

Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.

Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.

Подбор терморегулятора по типу электросети

Важно заранее определить, для чего предназначен терморегулятор. Конструкция и принцип работы разных устройств отличается: если у вас водяной теплый пол, то терморегулятору нужно будет контролировать температуру теплоносителя, т.е

будет даваться команда на котел или тепловой насос. А если у вас электрический теплый пол, всё решает мощность электрокабельного обогрева и величина тока нагрузки. Есть и универсальные модели, которые подойдут для разных типов систем «теплый пол».

Выбирать терморегулятор нужно, опираясь на тип теплого пола в вашем доме

Для водяного теплого пола подойдет терморегулятор, рассчитанный на токи нагрузки не более 3А. А вот для электрической системы нужны модели, рассчитанные на токи уже до 16А. При этом нужно учитывать, что каждый регулятор имеет определенную максимальную нагрузку (как правило, около 3500 Вт). Если мощность больше этого значения, то придется устанавливать несколько терморегуляторов.

Специалисты рекомендуют устанавливать отдельные терморегуляторы для разных помещений, даже если они небольшие.

Лучше устанавливать отдельные терморегуляторы для каждого помещения

Как выбрать терморегулятор для теплого пола

Без правильно выбранного регулятора температуры полноценная эксплуатация отопительной конструкции невозможна. С полностью укомплектованными системами отопления можно сэкономить и электрическую энергию, и финансы. Терморегулятор для теплого пола выполняет простые задачи — с его помощью включается или выключается подогрев в заранее выбранное время. Функция может осуществляться также в соответствии с показаниями прибора.

Выбирая регулирующий прибор для встраивания в отопительную систему, надо учесть мощность — она должна соответствовать тому же показателю у отопительной конструкции. От того, какой терморегулятор установлен и как он работает, зависит не только комфорт в помещении, но и сохранность покрытия на полу.

Среди моделей терморегуляторов выделяют следующие группы:

1. Приборы, благодаря которым удается обеспечивать экономию при работе, — они помогают уменьшить расход энергии, если хозяева жилья какое-то время будут в отъезде. На этот период мощность обогрева немного снижается.
2. Устройства с возможностью программирования датчика температуры обогрева пола. Использование этой функции позволяет задавать период, когда обогрев помещения будет выполняться с требуемой интенсивностью. Команда, которую отдает таймер, передается на регулирующее устройство, после чего оно будет поддерживать заданную температуру на нужном уровне.
3. Интеллектуальные, способные программировать рабочие режимы, где поочередно применяется экономичный и обогревающий. При использовании такого прибора команда от него в нужное время идет сразу к нагревательному элементу. Время определяется в зависимости от заранее заданных пользователем настроек или от перемен в атмосфере снаружи.
4. Приборы, включающие встроенный датчик-ограничитель. Он помогает защитить от перегревания и покрытие на полу, и нагревательный элемент. Особенную пользу приносит использование такого устройства, если на полу уложен ламинат, не переносящий больших перепадов температуры.

Устройство для регулирования температуры выбирают на основании площади помещения. Так, для небольшой комнаты достаточно простого прибора, работа которого не предусматривает возможности программирования. Для больших площадей необходимо подыскивать устройства сложнее, предусматривающие возможность программирования. Для таких целей могут применяться термостаты со специальными датчиками, которые устанавливаются внутри пола.

Приборы для регулировки бывают накладными или встраиваемыми — сведения об этом содержатся в инструкции, приложенной к товару. При выборе надо учесть вид управления, оценить удобство монтажа, настройки и применения для существующих условий.

Особенности и преимущества

Если не установить терморегуляторы, невозможно контролировать температуру теплого пола. Это опасно перегревом устройства и созданием аварийной ситуации. Если говорить о преимуществах датчиков, нужно рассматривать: работает прибор за счет электричества либо без него. К достоинствам механического регулятора можно причислить небольшую цену и энергонезависимость. Из минусов отмечают относительно короткий период работы, повышенную инерционность.

Еще дороже – программируемый прибор, также работающий на электричестве. Хитрая электроника стоит на страже безопасности дома: по достижению установленной температуры терморегулятор отключает нагрев. Причем он может запрограммировать подключение и выключение на требуемое время, что экономит электричество, пока люди отсутствуют в квартире.

Есть варианты температурных регуляторов, которые оборудованы внешним ИК-датчиком. Он способен определять температуру полового покрытия. Устройство запитывается от батарейки, и закрепляется на стенке посредством липучки.

Инструкция по эксплуатации

Работа терморегуляторов довольно простая и требует минимального вмешательства человека

Здесь важно только правильно выставить температуру, которая должна быть в системе

Но важно при этом придерживаться нескольких простых правил:

1. Не используйте термостаты во влажных помещениях. Если все-таки нужно их здесь установить, тогда применяйте только специализированные изделия.
2. Поддерживайте температуру пола не выше 35-37 градусов. При сильном и постоянном нагревании можно повредить декоративное напольное покрытие. К примеру, дерево может начать рассыхаться и трескаться.
3. При использовании терморегулятора обязательно следуйте инструкции производителя. Читайте ее перед выполнением настройки сложных программ.

Неисправности

Термостат является сложным механизмом, поэтому есть высокий риск его выхода из строя.

Следует отметить несколько неисправностей, которые часто встречаются у таких приборов:

• Щелкание терморегулятора. Зачастую причиной является плохой контакт между устройством и входными проводами. Чтобы проверить это, следует разобрать корпус и проанализировать качество креплений. В некоторых случаях нужно также измерить сопротивление датчика.
• Отсутствие нагрева пола. Если такое происходит при максимальном положении регулятора, это может означать, что термодатчик установили очень близко к кабелю.
• Мигающий сигнал красной лампочки. Она свидетельствует о том, что датчик температуры сломался и нужна его замена.

• Отсутствие тока. Причин здесь может быть несколько. В первую очередь следует проверить, правильно ли подключены все питающие провода к терморегулятору. Если контакт хороший, тогда нужно искать поломку внутри термостата. Зачастую подобные неисправности не всегда поддаются ремонту. Поэтому устранением неисправности станет только полная замена терморегулятора.
• Устройство не прогревает пол до установленной температуры и отключается раньше. Это легко проверить, если установить прибор на максимум. Исправные системы сразу перейдут в режим нагрева. Если этого не произойдет, следует восстанавливать систему.

Механический терморегулятор для теплого пола

К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

Температуру воздуха в помещении измеряет специальный встроенный датчик температуры для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.

Обобщение

Заключение
