Солнечные аккумуляторы: обзор различных видов, правила выбора и схема подключения

Аккумуляторы по типам

Для солнечной энергетики ценность имеют емкие аккумуляторы

Количество циклов заряда также важно, от этого зависит периодичность смены вышедших из строя устройств. Оба фактора непосредственно устанавливаются используемыми технологиями и применяемыми химическими реакциями в батарее

Существуют следующие виды в зависимости от электролитической составляющей:

  • Аккумуляторы, в которых электролит находится в виде геля. Такие конструкции не требуют периодического обслуживания в процессе эксплуатации. Что касается химической основы, — это обычные свинцово-кислотные батареи. Применение геля в качестве основы электролита дополнительно дает увеличение количества циклов заряда, за счет отсутствия связывания проницаемого ионами вещества с частями материала анода. Другими словами, у таких аккумуляторов меньше падает кислотность электролита, что дает возможность отказаться от периодического поднятия его плотности в процессе использования батареи. Аккумуляторы такого типа обозначаются, как «GEL» на корпусе. Их, наверное, самый большой минус — непереносимость перезаряда или пополнения слишком высокими токами.
  • Обычные AGM. Свинцово-кислотные АКБ, распространенные и зачастую используемые в транспорте. В аккумуляторах этого типа основой реакции служит связка химического обмена ионами между контактами свинца с преобразованием его в оксид металла. Электролитом служит раствор серной кислоты. Как раз последний фактор и обеспечивает минус у таких батарей — жидкость, кроме того, что может закипеть, еще и постоянно теряет свою кислотность из-за оседающих в ней остатков от химических реакций обмена. Такие аккумуляторы требуют периодического повышения плотности в процессе эксплуатации. Уровень электролита в одном положении, относительно пластин электродов, поддерживается пропиткой им специальных матов из стекловолокна.
  • Аккумуляторы, в которых в качестве электролита используется щелочная основа. Материал, применяющийся для пластин электродов — водородный металлогидридный сплав никеля с лантаном или литием в качестве анода, и оксид никеля для катода. Электролитом служит сильнощелочной раствор гидроксида калия (KOH). Маркируются такие аккумуляторы, как NiMH. Плюс подобной батареи — отсутствие «эффекта памяти», что позволяет заряжать ее полностью, вне зависимости от текущего уровня запасенной энергии. Кроме того, они абсолютно безопасны для экологии. Минус — ограниченный срок службы и малое количество циклов.

Также аккумуляторы для солнечных панелей различают по металлам, используемым в качестве основы анода и катода. Среди них:

  • Уже упомянутые свинцово-кислотные батареи, основа которых — свинец (Pl), что обязательно бывает отмечено на корпусе накопителя;
  • Никель-кадмиевые, в которых анод изготавливается из гидрата закиси кадмия Cd(OH)2 или его металлического варианта Cd. Применяемый электролит состоит из смеси гидроксидов лития (LiOH) и кадмия (KOH). Катод выполнен путем соединения графитового порошка с гидратом закиси никеля Ni(OH)2. Обычно батареи такого типа маркируются, как NiCd. Характерным минусом служит долгое время заряда и относительно невысокая емкость АКБ, которая еще и уменьшается в процессе эксплуатации из-за сильно выраженного «эффекта памяти» никель-кадмиевых накопителей. Плюсом служит — низкая цена в соотношении с аналогами и малый нагрев при зарядке.

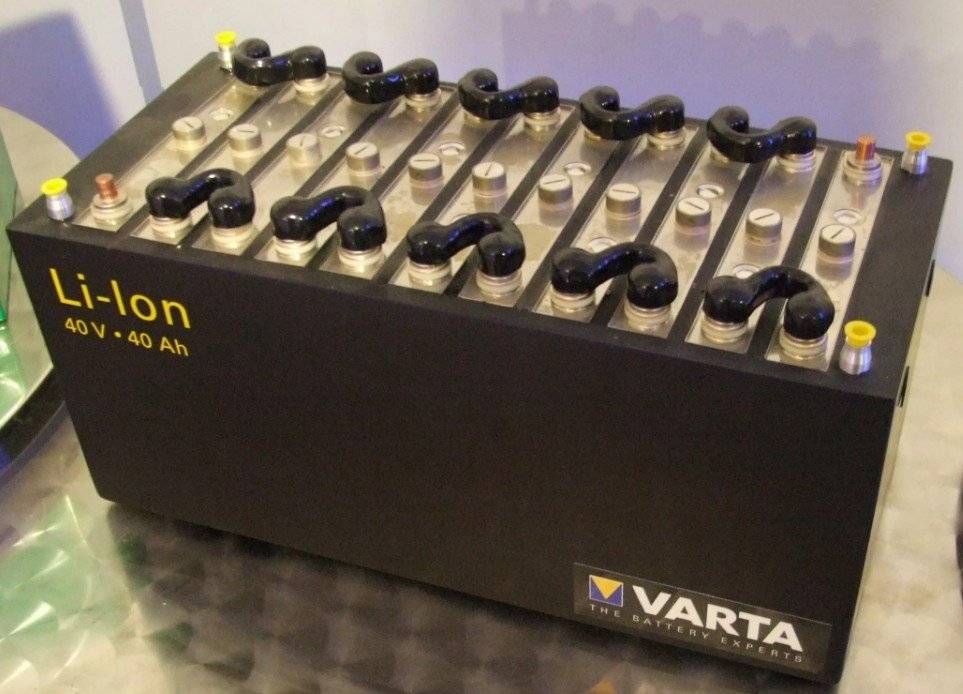

  • Литий ионные с пометкой Li-ion на корпусе. Анод в них выполнен на основе графита, нанесенного на алюминиевую фольгу, а катод с использованием кобальтита лития (LiCoO2) на тонкой медной поверхности. Литиевые аккумуляторы характеризуются низким уровнем саморазряда и быстрым набором энергии. К сожалению, взрывоопасны при неправильном использовании. Еще один минус — они дороги.

Применяются и другие виды по структуре и составу аккумуляторные батареи, но частота их использования с солнечными панелями практически равна нулю.

Почему не автомобильные

Мощности сборки таких аккумуляторов действительно должно хватать на питание дома, да и стоимость одной такой батареи начинается с 65$ (за тюменскую батарею), однако авто аккумуляторы рассчитаны на применение в совершенно других условиях и разряд даже на 30% для них – экстремальные условия. В то же время они могут выдавать высокие пусковые токи (для запуска двигателя авто), которые в условиях жилого дома вряд ли пригодятся.

Режим использования в автомобиле отличается от применения аккумуляторов в системе солнечных электростанций. В светлое время суток контроллер в основном только заряжает батарею, а в темное – батарея «кормит» все токоприемники. В этом режиме авто аккумулятор сможет прослужить не больше года, после чего емкость будет очень быстро падать, повышается риск закипания и внезапного выхода из строя.

Критерии выбора аккумулятора для солнечных батарей

Каждый, кто имеет цель обеспечить дом электроэнергией с помощью солнечных батарей, задается вопросом, какие аккумуляторы являются наилучшим и наиболее подходящим вариантом для создания солнечной электростанции. Мы поможем определить, какой аккумулятор выбрать в этом случае.

При выборе модели батареи необходимо руководствоваться соотношением указанных характеристик к условиям использования

Параметры, на которые следует обращать внимание при покупке, описаны ниже

  1. Ресурс циклов «заряда-разряда». Эта характеристика позволяет предположить приблизительный срок эксплуатации батареи.
  2. Показатель скорости процесса зарядки и разряда. Этот показатель также влияет на период службы устройства.
  3. Показатель саморазряда устройства. Это также влияет на изнашиваемость аккумулятора.
  4. Объем емкости аккумулятора. Данный параметр помогает определить мощность, с которой может работать прибор.
  5. Максимальное значение тока при заряде и разряде. Значение при заряде определяет, какой ток может принять прибор. Значение при разряде определяет, какой ток может отдать устройство без ущерба для функционирования.
  6. Вес и габариты устройства. Эти параметры необходимы, чтобы составить схему подключения аккумуляторов, а также определить их местоположение.
  7. Условия использования АКБ. Это следует учитывать по причине того, что разные модели работают при разных температурных режимах.
  8. Обслуживание. В инструкции должно быть указано, каких мер по обслуживанию требует каждая конкретная модель. Но это не является основным параметром, который может повлиять на ваш выбор.

Для полноценного функционирования солнечной электростанции следует учитывать технические характеристики всех составляющих этой системы. Надеемся, что вышеизложенная информация поможет вам выбрать подходящий аккумулятор для системы энергоснабжения с помощью солнечной энергии.

Как соединить солнечные батареи максимально используя возможности всех элементов

Смешанная схема резервного подключения. Они будут зависеть от габаритов самих панелей и их количества.

Теперь остается дело за малым.

При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром.

Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена. Во всех случаях должны отсутствовать затемнения. Решить эту проблему поможет естественный обдув аккумуляторной батареи. Все эти факторы нужно учитывать при выборе места установки и ставить панели по наиболее удобному варианту.

Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром. Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света.

При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Собирается каркас с помощью болтов диаметром 6 и 8 мм. Изменения напряжения в данном случае не будет.

Нередко используется и смешанная схема подключения. Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии — в ясную погоду, когда солнце отдает максимальное количество тепла. Крепить фотоэлементы во избежание повреждения рекомендуется на длинной стороне, индивидуально выбрав способ: болты крепятся через отверстия рамки , фиксаторы и пр. Закрепить его можно тонким слоем силиконового герметика, а вот эпоксидную смолу для этих целей лучше не использовать, так как снять стекло в случае необходимости проведения ремонтных работ и не повредить панели будет крайне сложно.

Солнечные панели. Как сделать дешёвую и эффективную солнечную электростанцию.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

  • Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
  • Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Насос следует располагать таким образом, чтобы рабочий вал принял строго горизонтальное положение. Это снизит гравитационную нагрузку на вал и увеличит срок службы насоса.

https://youtube.com/watch?v=o9_4cOkqfNA

Байпас для циркуляционного насоса в системе отопления

Как устроена

Система СБИтак, солнечная батарея – система взаимосвязанных элементов, структура которых позволяет, используя принцип фотоэффекта, преобразовывать попадающий на них под определённым углом солнечный свет в электрический ток.

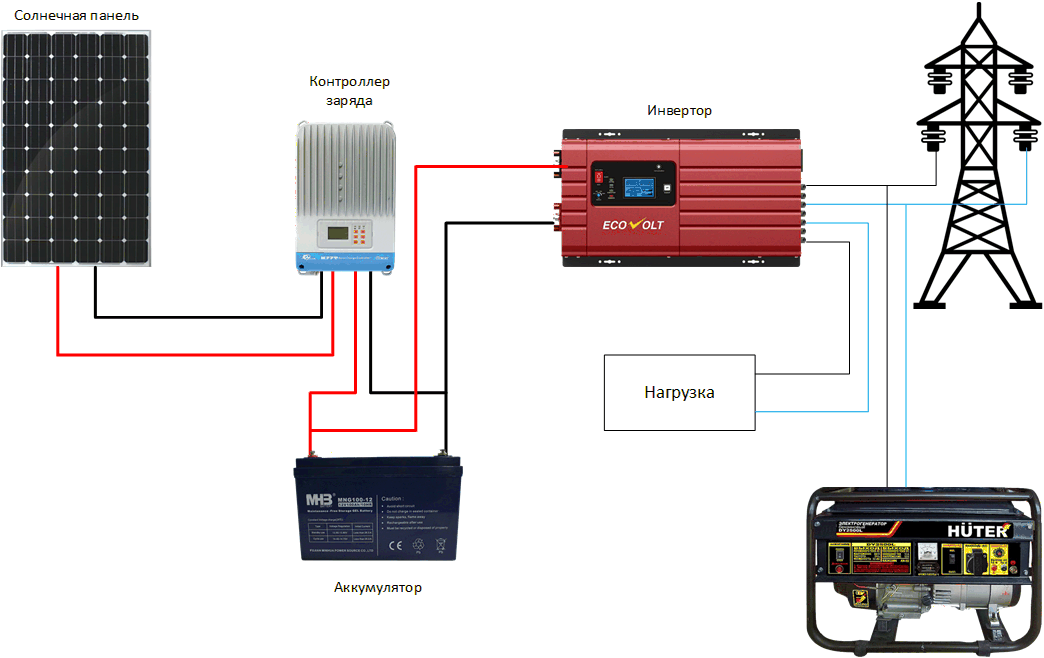

Система, преобразующая солнечный свет в электрическую энергию состоит из следующих комплектующих элементов:

  1. Материал-полупроводник (плотно совмещённые два слоя материалов с разной проводимостью). Это может быть, например, монокристаллический или поликристаллический кремний с добавлением других химических соединений, позволяющих получить нужные для возникновения фотоэффекта свойства.

    Для возникновения перехода электронов из одного материала в другой необходимо, чтобы один из слоёв имел избыток электронов, а другой – их недостаток. Переход электронов в область с их недостатком называют p-n переходом.

  2. Тончайший слой элемента, противостоящего переходу электронов (размещается между этими слоями).
  3. Источник электропитания (если его подключить к противостоящему слою, электроны смогут легко преодолевать эту запорную зону). Так возникнет упорядоченное движение зараженных частиц, именуемое электрическим током.
  4. Аккумулятор (накапливает и сохраняет энергию).
  5. Контроллер заряда.
  6. Инвертор-преобразователь (преобразование получаемого от солнечной батареи постоянного электрического тока в переменный ток).
  7. Стабилизатор напряжения (предназначен для создания напряжения нужного диапазона в системе солнечной батареи).

Схема работы солнечной панелиФотоны света (солнечный свет), попадающие на поверхность полупроводника при столкновении с его поверхностью передают свою энергию электронам полупроводника. Выбитые вследствие удара из полупроводника электроны преодолевают защитный слой, имея дополнительную энергию.

Таким образом, отрицательные электроны покидают p-проводник, переходя в проводник n, положительные – наоборот. Такому переходу способствуют существующие в проводниках на тот момент электрические поля, которые в последствие увеличивают силу и разность зарядов (до 0.5 В в небольшом проводнике).

Намереваясь приобрести солнечную батарею или изготовить её, тщательно просчитайте:

  • стоимость такой батареи и необходимого оборудования;
  • необходимое вам количество электрической энергии;
  • количество необходимых вам батарей;
  • число солнечных дней в году в вашем регионе;
  • необходимую вам площадь для установки солнечных батарей.

Виды аккумуляторов

Для солнечных батарей можно использовать по сути любой аккумулятор. Но главное, чтобы он работал долго. Функционирование АКБ имеет зависимость от типа изготовления и материалов.

Основные виды накопителей энергии:

  1. Литиевые.
  2. Свинцово-кислотные.
  3. Щелочные.
  4. Гелевые.
  5. AGM
  6. Заливные никель-кадмиевые.
  7. OPZS.

Литиевые

Энергия появляется в них в тот момент, когда ионы лития вступают в реакцию с молекулами металлов. Металлы — это дополнительные компоненты.

Данные типы батарей способны очень быстро заряжаться при большой емкости. Весят данные АКБ мало и обладают компактным размером. Кроме этого их себестоимость достаточно высока. Из-за этого их почти не применяют в солнечные энергетики. Работают в 2 раза меньше чем гелевые. Но прослужить еще меньше если заряд превысит 45%. Именно на этой отметке они способны удерживать объем емкости на нужном уровне.

Подобные аккумуляторы функционируют в малых диапазонах напряжения. Существенный минус подобных устройств заключается в уменьшающейся со временем емкости. И это не зависит от соблюдения всех технических правил.

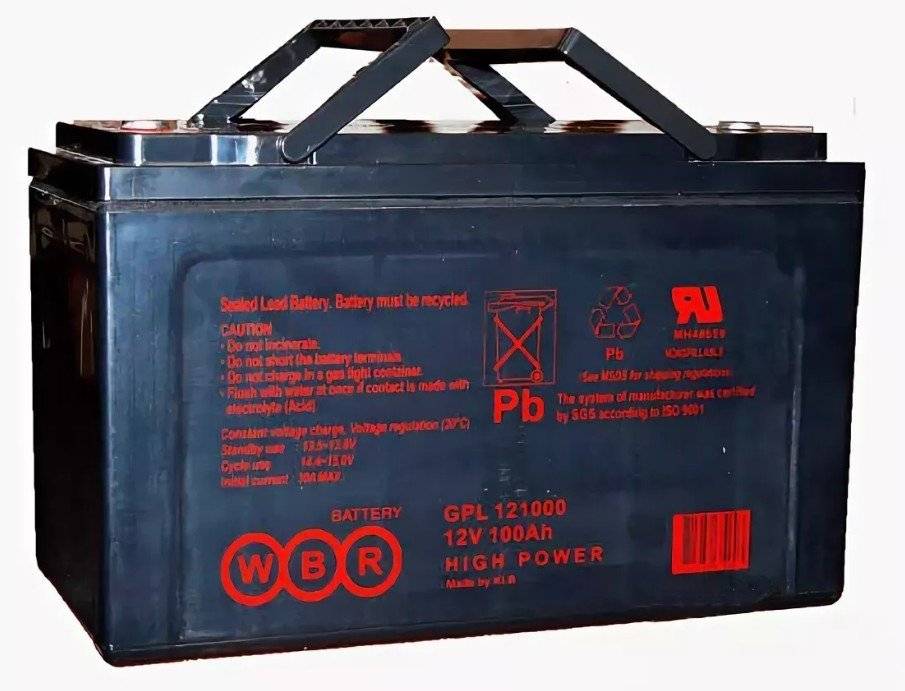

Свинцово-кислотные

На стадии разработки их оснастили несколькими отсеками для электролита с водяным раствором. В эту смесь погружают свинцовые электроды и различные примеси. Благодаря этому АКБ получился стойким к коррозии.

Работают такие устройства не долго. Это объясняется быстротой разряда.

Щелочные

Данные аккумуляторы имеют мало электролита. Их химические вещества не способны в нем раствориться. Они даже не реагируют между собой.

Алкалиновые (щелочные) аккумуляторы способны проработать достаточно долго. Они хорошо устойчивы к скачкам напряжения. В отличие от гелевых данные АКБ способны стабильно работать при пониженных температурах. Причем на морозе они способны проработать много времени.

Хранить их нужно разряженными на 100%. Это нужно для того, чтобы не потерять емкость при будущих зарядках. Такая особенность может серьезно нарушить функционирование солнечной электростанции.

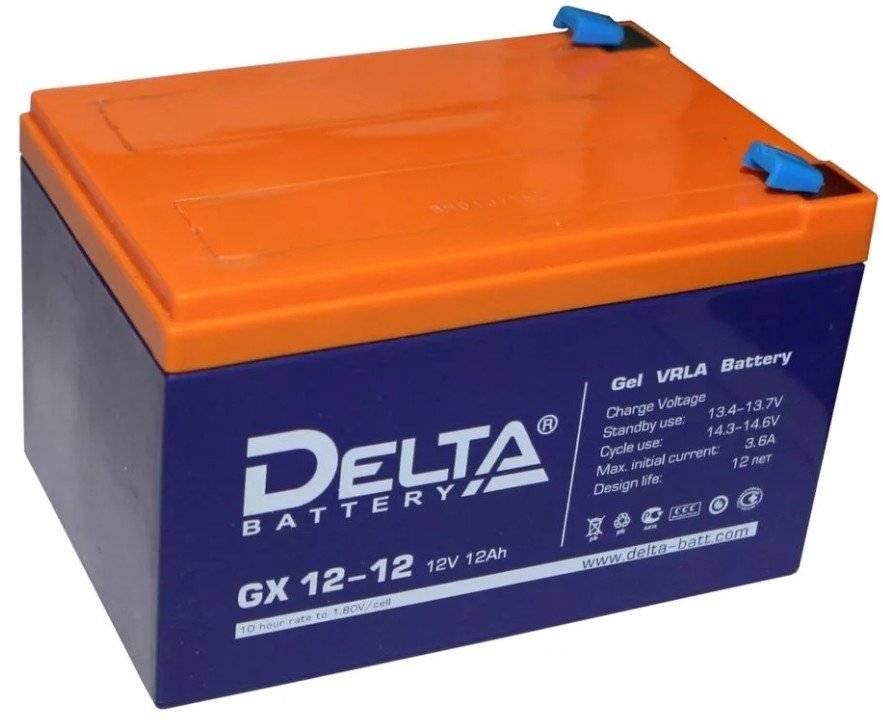

Гелевые

Этот тип имеет такое название потому что электролит в нем представлен в виде геля. За счет решетчатой прослойке он практически не течет.

Данный аккумулятор для солнечных батарей работает долго и может быть много раз перезаряжен. Устойчив к механическим повреждениям. Разного рода трещины не нарушат его функционирование.

Он может работать при низких температурах до -50 градусов и его емкость не снижается. После длительного бездействия гелевый аккумулятор не теряет своих свойств.

Если предстоит использовать этот АКБ в холодном помещение, то его следует утеплить. Ни в коем случае нельзя превышать уровень заряда. В противном случае он может взорваться или выйти из строя. Кроме этого они сильно чувствительны к скачкам напряжения.

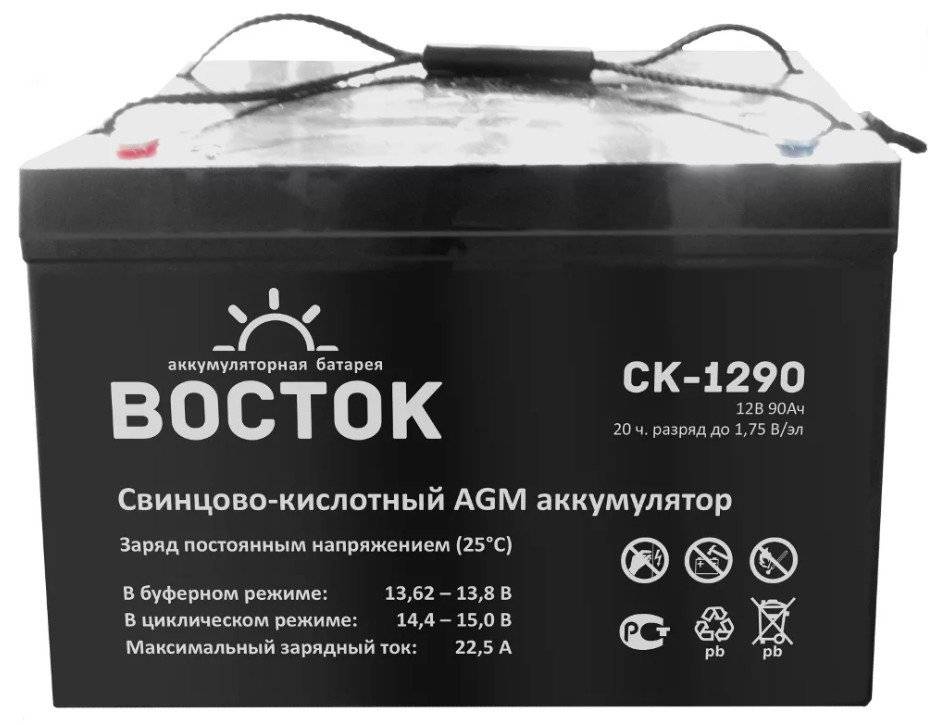

AGM

По сути они принадлежат к типу свинцово-кислотных. Но есть отличие — это находящееся внутри стекловолокно, находящееся в электролите. Кислота наполняет прослойки этого материала. Это дает возможность ей не растекаться. Все это говорит о том, что подобный аккумулятор для солнечных батарей можно располагать в любом положении.

Подобные батареи имеют хороший объем емкости, работают долго и могут подзаряжаться до 500 или 1000 раз. Здесь все зависит от производителя. Но несмотря на все достоинства есть существенный недостаток. Они чувствительны к повышенному току. Это может раздуть корпус.

Литые никель-кадмиевые АКБ

Относятся к щелочному типу и нуждаются в заливке электролита. В отличие от аккумуляторов с желеобразным наполнителем они более безопасны. Их стоимость не высока и мощность держат достаточно хорошо. Способны отлично выдерживать много циклов заряда и разряда.

Срок эксплуатации достаточно мал. Чем дольше им пользуешься, тем меньше становится его емкость.

Аккумуляторы для автомобиля

Эти устройства достаточно выгодны в плане экономии денежных средств. Люди, которые самостоятельно изготавливают свою солнечную электростанцию чаще всего используют их.

Минус данных АКБ заключается в быстром износе и частой замене. В результате их можно использовать на небольшой срок и под не высокую мощность солнечных модулей.

Использование солнечной энергии в мире


Комплекс солнечных батарей в ГерманииМногие государства всерьёз задумались о масштабном производстве и использовании солнечной энергии.

Лидерами по производству энергии с помощью солнечных батарей являются США, Япония и Германия.

Производство солнечной энергии получает своё развитие и в России.

В настоящее время в РФ уже построено следующее количество установок по производству солнечной энергии:

  • Краснодарский край – 46 ед.;
  • Дагестан – 8 ед.;
  • Ставропольский край – 2 ед.;
  • Бурятия, Хабаровский край, Костромская область – по 1 ед.

Бурное развитие данной отрасли во всем мире оставляет надежду на то, что в будущем этот неисчерпаемый источник экологичной энергии станет основным для населения планеты.

Смотрите видео, в котором подробно рассказывается об устройстве и производстве солнечных панелей:

Критерии выбора

Чтобы сделать грамотный и обоснованный выбор, нужно обратить внимание на ряд его важнейших характеристик

  1. Емкость аккумулятора. Именно она определяет, как долго будет работать устройство без подзарядки. Емкость аккумуляторной батареи для каждой электростанции рассчитывается отдельно, исходя из того, какой объем электроэнергии от нее требуется.

    Номинальная емкость будет указана в характеристиках аккумулятора, а реальная будет колебаться +- 10-15% и зависит это, в первую очередь от условий, в которых работает аккумулятор.

    Например, при понижении температуры, при которой содержится устройство, емкость становится меньше. При более высокой температуре воздуха емкость становится больше, но срок работы аккумулятора уменьшается.

Обратите внимание: зимой аккумуляторы рекомендуется хранить в помещении с температурой не ниже 0 и не выше 20 градусов.

Саморазряд. Это постепенная и непроизвольная потеря энергии в аккумуляторе

Чем он меньше, тем лучше (средний уровень будет составлять около 3-5% в месяц). Для уменьшения саморазряда оптимальная температура для работы устройства не должна быть больше 20 градусов. Если температура повышается больше, чем на 10 градусов, саморазряд может стать больше почти вдвое.

Срок службы аккумулятора. Оценивается по количеству циклов заряда/разряда, которое он может выдержать без потери качества. Если емкость прибора доходит до 60% — 70% от номинального значения — он становится фактически непригоден для работы.

Рекомендации по выбору

При выборе аккумуляторного накопителя в обязательном порядке следует обращать внимание на совокупность требований и их технических характеристик. Среди них первым делом стоит узнать количество циклов зарядки

Эта цифра прямо отражает срок службы. Время заряда и другие технические характеристики накопителя необходимо узнать у продавца также на этапе выбора. В противном случае использование устройства не принесет радости. Стоит обращать внимание на необходимость дополнительного обслуживания батареи. Приобретение «неправильного» варианта приведет к непредвиденным расходам.

Элемент питания должен быть устойчив к воздействиям окружающей среды. Он должен быть работоспособен в условиях места своего пребывания. Самым важным критерием выбора становится общее соответствие уже приобретенных и искомых элементов будущей системы. Все отдельные детали должны идеально подходить всей системе. Также они должны удовлетворять критерий максимальной эффективности.

Если подойти к вопросу выбора серьезно, то обращать внимание необходимо на следующие показатели:

  • скорость разряда и заряда;
  • степень саморазрядки;
  • емкость и уровень производительности;
  • размер и масса;
  • условия эксплуатации;
  • срок эксплуатации.
