Как утеплить скважину на зиму своими руками и обустроить кессон, фото

Устанавливаем пассивное зимнее утепление на скважину

В зависимости от объема потребляемой воды и конструкции скважины можно выбрать следующие технологии ее зимнего утепления при постоянном использовании.

Строим кессон для скважины

Классическим способом зимнего утепления постоянно действующей скважины является строительство кессона.

Готовые стальные кессоны для утепления скважин

Кессон представляет собой своеобразное строение вокруг той части скважинного столба, которое находится в промерзаемом слое грунта. Материалы строительства кессона могут быть самые разные: от монолитного бетона, до готового изделия из прочного пластика или железа. Также самыми разными могут быть и формы кессона, но наиболее распространенная – это бочка.

Технология строительства кессона

1. Подберите подходящую пластиковую или металлическую емкость. Можно использовать 200-литровые бочки. Если вы не намереваетесь размещать в кессоне дополнительное гидротехническое оборудование, то таких размеров будет вполне достаточно.

2. Выкопайте котлован вокруг оголовка скважины. Дно котлована должно находиться ниже уровня промерзания грунта в вашем регионе примерно на 30-40 сантиметров в расчете на особо суровые зимы. Горизонтальные размеры котлована должны превышать размеры бочки примерно на полметра.
3. На дно котлована насыпьте подушку из песчано-гравийной смеси. 10 сантиметров насыпи будет вполне достаточно.
4. Прорежьте в бочке отверстия — на дне под оголовок скважины и в боковой стенке под подводящую трубу водопровода.
5. Опустите бочку на дно котлована, надев ее дно на оголовок скважины.

6. Смонтируйте внутри бочки соединение подводящей трубы водопровода и оголовка скважины. В принципе, в 200-литровой бочке может разместиться даже поверхностный насос или автоматическое оборудование для водораспределения. На дне бочки-кессона также можно врезать дренажную трубку, которая будет отводить вглубь грунта накапливаемый водяной конденсат.

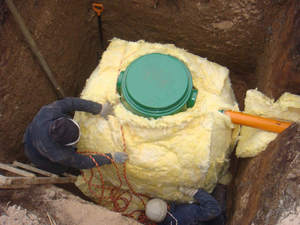

7. Вокруг бочки в котловане укладывается слой теплоизоляции. Для ее создания можно использовать материал, не подверженный агрессивному влиянию почвы, например, вспененный полистирол. Можно обернуть бочку с боков слоем минеральной ваты с обязательным последующим обертыванием слоем гидроизоляции.

8. Бочка-кессон закрывается крышкой с вентиляционной трубой. Верхняя часть бочки также утепляется слоем теплоизоляции.
9. Производится обратная засыпка котлована. Мини-кессон готов к зимнему использованию.

Такой кессон вполне может обслуживать небольшую скважину водозабора для частного дома.

Утепляем скважину обсадной трубой

Утеплить скважину можно и созданием дополнительной обсадной трубы. При выборе такого варианта у вас не получится разместить в непосредственной близости от оголовка гидротехническое оборудование, но при наличии, например, поверхностного насоса, откачивающего воду из скважины, непосредственно в доме или в отапливаемом помещении этого и не требуется. Действуем по следующей технологии:

• выкапываем вокруг обсадной трубы скважины котлован до уровня промерзания грунта в вашей местности;
• оборачиваем обсадную трубу скважины теплоизолирующим материалом, например, минеральной ватой;
• одеваем сверху на получившуюся конструкцию трубу большего диаметра;
• производим обратную засыпку ранее выкопанного котлована.

Утепленная труба скважины

Утепляем скважину подручными материалами

Утеплить водоразборную скважину можно любыми подручными материалами. Такой способ можно использовать в регионах с мягким климатом, где температура зимой не опускается ниже 15 градусом. Рассмотрим возможные материалы для утепления.

1. Опилки. Этот материал можно найти практически на каждом приусадебном участке или позаимствовать у соседей. Опилки пригодны для различных утеплительных работ, в том числе и для оборудования водозаборных скважин.
   Выкопайте вокруг скважины котлован с сечением 0,5-0,6 метра чуть ниже линии промерзания грунта и засыпьте опилки в образовавшуюся полость. В котлован можно засыпать не просто слой опилок, а смешать его с жидкой глиной. При застывании получится одновременно и утепляющий и укрепляющий слой.
2. Еще проще утеплить пространство вокруг водозаборной скважины аналогичным по сечению слоем соломы и сухих листьев. При естественном разложении этого материала будет выделяться определенное количество тепла. Однако такая смесь недолговечна и уже через пару лет слой утепления вокруг водозаборной скважины придется обновлять.

Способы утепления скважин

Давайте рассмотрим самые популярные способы утепления, с которыми вы можете справиться своими руками.

Утепление с помощью устройства кессона

Кессон(см.Кессон для скважины пластиковый – назначение и характеристики ) – это герметичная емкость, углубленная в грунт ниже уровня его промерзания, в котором находится верхняя часть скважины. Она выступает из дна на 15-20 см, а рядом располагается все водоподъемное оборудование. Температура воздуха в кессоне всегда положительная, особенно если он утеплен изнутри или снаружи и снабжен герметичной крышкой, расположенной выше уровня земли. Сделать его можно из железобетонных колец, установленных на бетонное основание. Но в настоящее время предпочтение отдают готовым металлическим или пластиковым изделиям, так как они уже представляют собой цельную емкость, не нуждающуюся в герметизации стыков и дна. Инструкция по монтажу кессона достаточно проста:

• Вокруг скважины выкапывается котлован глубиной, равной высоте кессона. Она должна быть больше глубины промерзания. Размеры котлована в плане должны несколько превышать диаметр изделия для упрощения его монтажа и наружного утепления (если вы выберете именно его).
• Кессон опускается в котлован, при этом горловина скважины проходит в отверстие в его дне, равное диаметру обсадной трубы .

Металлический кессон установлен в котлован

Обратите внимание. В готовых пластиковых кессонах такое отверстие уже есть, и оно снабжено резиновой манжетой для герметизации стыка

В металлических его нужно вырезать самостоятельно, после чего герметизировать стык сваркой.

Утепление кессона не обязательно, решение принимается в зависимости от климатических условий. При желании его можно облицевать внутри пенополистиролом или обернуть снаружи базальтовой ватой, после чего произвести обратную засыпку котлована. Но обычно бывает достаточно утеплить только крышку.

Внутреннее утепление пенопластом

Засыпка котлована производится после того, как к скважине подключается оборудование и монтируется вывод из кессона водяного трубопровода. Чтобы он не промерзал, его укладывают в траншею, дно которой также должно быть ниже уровня промерзания.

Совет. Трубопровод можно проложить и на меньшей глубине, но в этом случае его необходимо заключить в теплоизоляционный футляр из пенопласта или минеральной ваты и в кожух из пластиковой трубы большего диаметра. В районах с низкими зимними температурами в кожухе дополнительно пропускается греющий электрокабель.

Водопроводная труба в теплоизоляции с греющим кабелем

Проще всего смонтировать кессон во время строительства скважины. Но сделать это можно и позже.

https://youtube.com/watch?v=_uAJgA8E5mE

Утепление с помощью короба

Утепление скважины(см.Как утеплить скважину правильно ) без кессона можно не делать, если установить в неё электрический нагреватель. Для экономии электроэнергии в воду опускается датчик замерзания, который срабатывает при образовании на её поверхности ледяной корочки, включая нагреватель. Но этот способ можно считать надежным только при стабильном электроснабжении. К тому же он не самый экономичный. Поэтому в регионах с достаточно мягким климатом прибегают к устройству утепленного короба на поверхности земли вокруг оголовка скважины. В нем размещают и оборудование.

Фото декоративного утепленного короба для скважины в виде колодца

Основание короба строится из любых доступных материалов – дерева, кирпича, камня. Стенки изнутри покрываются теплоизолирующими материалами, ими же утепляется и деревянная крышка. Само сооружение может выполнять как исключительно утилитарную, так и декоративную функцию. Оригинально оформленный короб может стать элементом ландшафтного дизайна.

Делаем пассивное утепление

Пассивное утепление скважины приводится в том случае, если водопроводом пользуются круглый год. Для этих целей можно использовать три технологии:

• утепление путем установки кессона;
• используем подручными материалами;
• утепляем при помощи обсадной трубы.

Кессон – это сооружение, которое устанавливается у верхней части скважины. Оно представляет собой полую емкость, которая окружает трубу до глубины промерзания грунта. Для создания кессона можно использовать разные материалы: бетонные кольца, кирпичная кладка, металлическая бочка или готовые изделия из пластика.

Установка кессона будет выглядеть следующим образом:

• вокруг скважины роется котлован, его глубина должна превышать уровень промерзания грунта минимум на полметра;
• на дне котлована делается песчаная подушка, толщиной в 10-15 сантиметров. На ней (вокруг скважины) возводиться стенки или устанавливается уже готовая емкость. На ее дне желательно сделать отверстие и подсоединить дренажную трубу. Это необходимо чтобы отводить накопившийся конденсат из кессона;
• далее, вокруг емкости укладывается слой теплоизолятора. Для этого нужно использовать материал, который не подвержен пагубному влиянию влаги;
• устанавливает в верхней части емкости смотровой люк и можно засыпать котлован.

Кессона прекрасно справляется с предохранением скважины от промерзания зимой. К тому же все работы можно вполне выполнить своими руками и за небольшие средства.

Еще один способ утеплить скважину – это использование обсадной трубы. Принцип работы схож с установкой кессона. Своими руками роется котлован на глубину ниже уровня промерзания грунта. Затем основную трубу скважины обматывают теплоизоляционным материалом, который хорошо переносит воздействие влаги. После этого сверху на всю конструкцию надевается труба большего диаметра. Такое сооружение также надежно защитить скважину зимой, к тому же сделать его гораздо легче, чем установить кессон.

Чтобы утеплить скважину на зиму своими руками можно использовать и подручные материалы. Если в вашем регионе температура редко опускается ниже 15 градусов, то в качестве теплоизоляционного слоя можно использовать древесные опилки. Еще проще сделать утепление своими руками при помощи соломы или сухих листьев. Достаточно насыпать вокруг скважины кучу этого материала. Листья и трава будет гнить, в результате чего начнет выделять тепло.

Кессон из бетонных колец для скважины

Качество материала: (Ваша оценка статье?) Загрузка…

Одной из популярнейших альтернатив традиционному металлическому кессону для скважины является кессон из бетонных колец. Считается, что это выгодней, ибо цена бетонного кессона ниже, за счет возможности применить материалы, использующиеся при стройке дома, а также имеющуюся рабочую силу. Также принято считать, что кессон из бетонных колец вечный потому, что не прогниет, в отличие от стального.

Здесь мы посмотрим, насколько бетонный кессон надежен, каковы его особенности, плюсы и минусы, как сделать его и как выполнить гидроизоляцию. Это поможет решить, что лучше кессон или кольца для скважины.

Кессон из бетонных колец своими руками

Давайте детальней рассмотрим, как сделать кессон из бетонных колец, это не так сложно. По сути, это некая имитация кессона, где вместо цельной емкости, используются Ж/Б кольца, уложенные друг на друга,  дно бетонируется и делается гидроизоляция. Все просто.Диаметр бетонного кольца 1 метр, а чтобы рабочим было удобно ходить вокруг него, нужно еще по 1 метру вокруг кольца. Итого, диаметр ямы под бетонный кессон 3 метра, глубина не менее 2 метров. Далее, бетонируется дно, ставятся кольца друг на друга, стыки замазывают и делают гидроизоляцию.

Гидроизоляция кессона из бетонных колец

Обычно для гидроизоляции используют Гидростоп, Гидропломбу, мастику или подобные вещи. Ими обмазывают кольца, оклеивают гидроизолом и все выглядит очень герметично.

Но в итоге вода приходит через дно…Если обмазать кольца снаружи еще как-то можно, то днище вы никак снаружи не промажете, остается только изнутри, но вода продавит любую обмазку. Точка ввода обсадной трубы в кессон будет самым уязвимым местом потому, что сделать 100% герметичный ввод металлической трубы в бетоне невозможно.

Металл с бетоном плохо взаимодействуют, все равно найдется микротрещина и оттуда будет сочиться вода (фото типичного кессона из колец рядом), но это полдела.

Кроме ввода обсадной трубы, есть точки вывода труб из кессона на дом и на другие потребители. Каждая такая точка это все слабые места, оттуда будет проникать вода. Наша практика, а также опыт других компаний показывает, что сделать 100% гидроизоляцию кессона из бетонных колец невозможно никак и нигде, кто бы и что бы ни говорил.Конечно же, все думают, что именно у них будет уникальный случай, они точно знают, кто и как лучше всего сделает герметизацию.

В итоге, весной кессон из колец стоит полный воды до краев…Более того, сделать гидроизоляцию для бетонного кессона невозможно, даже если это будет кессон из монолитного бетона. Опять же точки ввода и вывода труб будут пропускать воду.

Если ваш кессон затапливает, то пишите пропало, можно откачать воду, промазать все еще раз, но итог будет один — вам все равно придется переделывать все на металлический кессон.

Отремонтировать бетонный кессон невозможно, вы выбросите деньги на ветер.

Бетонный кессон. Плюсы и минусы

• Главным минусом бетонного кессона является его гидроизоляция, вернее, невозможность ее реализации. Надежно защитить стыки и места ввода труб никак не получится, ни при каких условиях, о чем написано выше. Рано или поздно верховодка начнет сочится и заполнять этот кессон. Затем уровень воды поднимется выше среза обсадной трубы, и она потечет в саму трубу. Ничего не подозревающий дачник будет дальше пользоваться водой и думать, что она чистая артезианская, но это будет вода с септиков, туалетов и прочих мест. Также высока вероятность занести заразу в скважину, вроде кишечной палочки.И даже когда уровень грунтовых вод понизится, вода в вашем кессоне из колец будет продолжать стоять.
• Если у вас уровень грунтовых вод невысокий, и они не угрожают кессону, то не забывайте про осадки, они точно не обойдут ваш кессон из бетонных колец.

Все остальные вещи, вроде утепления, не имеют смысла, бетонный кессон никогда не выполнял свою функцию и не будет ее выполнять.

Кессон из бетонных колец — пустая трата времени и денег.

Абсолютно то же самое можно сказать и о кессоне из кирпича.

Особенности монтажа утеплителя

Качественно выполненный монтаж утеплителя — это гарантия того, что конструкция будет служить надёжно и эффективно. В зависимости от выбранного варианта утепления, монтажные работы будут отличаться. Скважины и колодцы зимой на даче нуждаются в обязательном утеплении, поэтому рассмотрим особенности метода утепления пенопластом.

Утепление скважины из кирпича пенопластом

Самый простой способ утепления скважины — применение пенопласта или пенополистирола. Разница между материалами не только в цене, но ещё и эффективности. В качестве утеплителя рекомендуется использовать именно пенополистирол или пеноплекс.

Принцип проведения работ заключается в выполнении следующих действий:

1. Удалить по периметру кессона грунт, чтобы иметь возможность утеплитель расположить глубже.
2. Замерить необходимый размер пенополистирола, после чего отрезать его. Толщина пенополистирола зависит от региона проживания, но оптимальный вариант — это 4-5 мм.
3. Клеить вырезанные листы необходимого размера пенополистирола нужно с помощью специального клея. Чтобы в последующем конструкция не распалась, рекомендуется воспользоваться дополнительными крепежами в виде пластиковых грибков.
4. Монтаж грибков производится с применением дрели.
5. После установки листов пенополистирола по периметру, необходимо спустя 24 часа прибегнуть к процедуре армирования. Для этого также существуют специальные клеевые составы в виде сыпучих материалов.
6. Армирование наружной поверхности позволяет защитить утеплитель от внешнего воздействия, а также повысить эффективность конструкции.

Аналогичным образом выполняется утепление наружной стороны домов. Чтобы сэкономить на таком варианте утепления, можно пенополистиролом обложить наружную стенку кессона, после чего зафиксировать его подручными материалами. Такой способ утепления позволит на лето удалять пенополистирол.

Дополнительная защита на стадии выполнения монтажных работ: как утеплить крышку

Для скважин с погружными насосами перед длительными простоями выполняется консервация системы. Для проведения такой процедуры трубопроводы укладываются с уклоном в сторону водоисточника.

После того, как насос будет выключен, он извлекается из установки, а вода при этом самотёком возвращается внутрь скважины

Если используется данная методика, то при этом важно предусмотреть отсутствие карманов, где бы скапливалась вода

Чем утепляется скважина, а также, какие материалы для проведения работ используются, известно, поэтому остаётся разобраться в вопросе о том, как закрыть скважину. Верхняя крышка играет немаловажную роль, так как отсутствие утеплителя верхней крышки приводит к тому, что система промерзает. Для утепления верхней крышки имеются варианты:

• изготовление крышки из специальных материалов;
• утепление имеющейся крышки;
• изготовление крышки из деревообрабатывающих материалов;
• накрытие верхней части кессона утеплительными материалами.

Лучшим вариантом является изготовление крышки из утеплительных материалов. В качестве такого материала используется пенопласт или пенополистирол. Однако для обеспечения прочности конструкции, крышка из пенопласта должна быть снаружи покрыта защитным слоем. В качестве такового слоя подходит оцинковка или пластик.

Изготовить крышку для скважины можно из деревообрабатывающего материала, однако под воздействие воды и солнца такая конструкция долго не прослужит. Понадобится дополнительная защита конструкции от погодных факторов.

Пользуется популярностью и такой способ утепления, как применение монтажной пены. Монтажной пеной покрываются внутренние стенки кессона, что позволяет обеспечить не только хорошую степень теплопроводности, но ещё и гидроизоляцию.

Перед проведением работ по монтажу утепления скважины, нужно обратить особое внимание на такие факторы, как регион проживания, а также глубина промерзания грунта. Побеспокоиться об утеплении скважины нужно заблаговременно, так как с приходом холодов проводить большинство строительных работ уже затруднительно

Технология изготовления

При большом желании можно сделать кессон своими руками. В свою очередь, материал для сооружения емкости различный. В строительной практике применение нашли бетонный, металлический, кирпичный и кессон из бетонных колец. Размеры подбираются индивидуально в зависимости от габаритов скважины.

Начинают работы с копания ямы под погружаемую емкость с учетом размеров кессона. Рассчитываем объем так, чтобы над землей было видно только люковое отверстие, при этом корпус находиться под землей. Также не стоит забывать о герметичности конструкции, которая особенно необходима при высоком уровне воды в почве.

Монтаж сетки из арматуры

Монтировать сетку из арматуры в кессоне нужно строго по всей площади конструкции с шагом 30х30. Начинают укладку с дна необходимой высоты запланированного сооружения. Рекомендуют заливать весь объем целиком, но, к сожалению это не всегда получается.

Установка опалубки конструкции

После установки опалубки приступают к заливке бетонного раствора. Выполняя работу поэтапно, проводят заливку несколько раз, для этого опять прокладывают арматуру, крепят опалубку и заливают бетонным раствором, все это позволит увеличить конструкцию до нужной высоты. Как только сооружение окончательно просохнет, в его стенах сверлят дырки, чтобы подвести водопроводные трубы.

Стоит помнить, что на месте соприкосновения с бетоном на деталь одевается металлическая трубка, образовавшийся шов обрабатывают монтажной пеной, а между трубкой и бетоном нужно промазать раствором.

Бетонирование

Замешивая вручную бетонную смесь, прилагается немало усилий, для облегчения можно применить специальную бетономешалку. Бетонная смесь укладывается в несколько этапов:

Малыми слоями заливают дно сооружения, при этом каждый ярус нужно тщательно утрамбовывать. У профессиональных строителей в арсенале инструментов, конечно же, есть электрический вибратор для трамбовки бетона, но при монтаже конструкции своими руками, приобрести такой инструмент не каждому по карману

Тогда используется метод штыкования, для которого берут арматуру, погружают в раствор и делают покачивающие движения из стороны в сторону и постепенно достают из бетона.
Поддерживают оптимальную влажность бетона, что очень важно в первые несколько дней. Пересушенный бетонный кессон подвергается появлению трещин, что отрицательно сказывается на его прочности

Чтобы это предотвратить застывший раствор увлажняют водой.

Через 7 дней уже опалубку убирают, но эксплуатировать кессон еще рано, так как функционировать он может только спустя 28 дней.

Демонтаж опалубки

Распалубка осуществляется только после того, как бетон достигнет своей максимальной прочности. Процесс демонтажа опалубки происходит в обратном порядке от этапов ее строительства. Поэтому, устанавливая опалубку, нужно заранее позаботиться о беспроблемном ее удалении.

При демонтаже учитывают основные правила. Первым делом убирают проволоку, которая стягивала конструкцию, и параллельно откручивают болты. Затем избавляются от верхних элементов, переходя постепенно к краям, углам и низу. Не стоит надеяться, что процесс пойдет быстро, иногда он затягивается на несколько дней и доходит до недели. Удаленную опалубку можно применять и в дальнейших заливках, но только обеспечивают правильное ее хранение в подходящих условиях.

Изготовление опалубки для крышки

Опалубка для крышки состоит из деревянного щита, который уложен на бруски. Чтобы смонтировать ее нужно взять прочный строительный материал, который прокладывается на доски в вертикальном положении, а сверху укладывают горизонтально брусья. Вся конструкция фиксируется саморезами.

Создавая сооружение, предусматривают выемку для люка. Далее, идет этап заливки, но перед ней желательно увеличить несущую способность крышки брусками. Также для прочности крышки применяют арматуру, которая укладывается по всему периметру в шаге 5х5.

Армирование и заливка

Заливка бетоном осуществляется в подготовленное сооружение. Лучше проводить ее за один раз, но сделать это не так просто. Поэтому зачастую заливают конструкцию поэтапно. Для этого прокладывают на застывший бетон блок арматуры, сверху которой фиксируют опалубку и делают заливку стен нужной высоты. После чего емкость армируется прутами из железа. Эти действия усилят прочность стенок и предотвратят их деформацию и продавливания.

Что это

Кессон для водоснабжающей скважины или септика на собственном земельном участке – это герметичное устройство, с функциями:

• создание положительной температуры внутри полости с целью предотвращения замерзания воды;
• защита объёма от попадания подземных и талых вод;
• обеспечение оптимального расстояния насоса от устья скважины;
• концентрация водообеспечивающих или очистных узлов в одном месте;
• предотвращение проникновения в закрытую зону людей, животных и насекомых.

Сосредоточение всех элементов позволяет компактно проводить осмотр и профилактические работы. Герметизация пространства увеличивает срок службы, предохраняет трубопровод, гидроаккумулятор, очистные танки, насос от разморозки.

Потребность в кессоне при устройстве скважины – расположение насоса как можно ближе к поверхности земли. Так проще монтировать и обслуживать габаритные и массивные узлы. Но появляется риск разморозки и выхода из строя, чему препятствует закрытая изолированная полость.

Виды кессонов

Основной признак кессона – закрытая полость. Располагается на частном участке, как правило, под землёй, – в силу экономии площади и рационального использования поверхности.

Конструкция выполнена вертикально. В горизонтальном разрезе исполняется:

• квадратной;
• прямоугольной;
• круглой.

По применяемому материалу:

• Древесина (лиственница), – кессон внешне напоминает закрытый классический колодец для воды.
• Металл, – вертикальная труба большого диаметра (от 1 метра). Для повышения прочности применяются гофрированные изделия.
• Бетон (железобетон), – распространённое обустройство колодца (смотрового, переливного, соединительного и т.п.)

Последний вариант сменил деревянное устройство в силу повышенных потребительских качеств. Альтернатива бетонному кессону – полимерные изделия.

Где установить кессон?

Приобретая известность, кессон стал чаще устанавливаться на дачах. Их устанавливают от периодического подъёма подземных вод, для защиты своего урожая на долгое время. Их можно купить как готовое изделие с услугами по монтажу или установить собственными силами.

Для выбора места установки конструкции нужно знать, что её стенки должны постоянно подвергаться обдуванию потоком воздуха. Наиболее удачным вариантом для монтажа кессона служит пространство под кухней с оборудованным там входом. Следует знать, что крышка для люка должна плотно закрывать его и не находиться выше пола. Нужно тщательно исследовать место предполагаемой установки кессона. Если выбор места будет на возвышенности и сухим, то с постройкой конструкции никаких проблем не возникнет. Если участок болотистый, то нужно затратить определённые усилия. Ввиду надёжности кессонов из металла многие специалисты рекомендуют их установку.
