Обогреватель своими руками: как сделать самодельный прибор в домашних условиях

Самодельный газовый обогреватель

Главное достоинство такой модели в том, что на ее изготовление требуется минимум деталей, которые всегда найдутся в хозяйстве любого умельца.

Такой экономичный источник отопления не слишком затратен; расходы на его изготовление и обслуживание полностью купаются в процессе эксплуатации

Единственный минус такого газового обогревателя – необходимость обеспечить достаточную вентиляцию.

Подготовка материалов и комплектующих

Чтобы сделать газовый обогреватель в гараж, необходимо заранее подготовить:

  • горелка с клапаном;
  • жестяной лист;
  • ножницы по металлу;
  • дрель с тонким сверлом;
  • заклепки;
  • клепочник.

Для изготовления решетки потребуется отрез мелкоячеистой металлической сетки. Отлично, если под рукой есть обычное проволочное сито от дуршлага, оно будет выполнять роль защитной решетки.

Основным элементом устройства является наполненный газом цанговый баллончик вместительностью 450 миллилитров, используемый для заправки зажигалок

Цанговые баллоны удобны тем, что при их использовании можно сразу не расходовать все содержимое. Наличие перекрывающих клапанов позволяет использовать устройства многократно.

При желании обогревающую конструкцию можно сделать на основе не только одноразовых баллончиков, используемых для заправки зажигалок, но и задействованием небольшого заправленного баллона.

Вырезание заготовок и сборка конструкции

При изготовлении конструкции первым делом фиксируют обогреватель к горелке.

Выбранное хозяйственное сито соответствующего диаметра прикладывают к оцинковочному листу и обводят по контуру маркером

В направлении четырех сторон нанесенной на оцинковочный лист заготовки пририсовывают четыре прямоугольных ушка. Одно из ушек следует сделать в два раза длиннее остальных. По намеченному контуру вырезают заготовки, стараясь делать ровные, лишенные заусениц срезы.

Горелку с помощью болтов прикручивают к вырезанной жестяной заготовке. Расположенные по четырем сторонам заготовки ушки загибают в противоположную сторону и используют для фиксации ситечка.

Прикрепленное с помощью ушек жестяного круга ситечко имеет купольную форму, благодаря чему будет отлично рассеивать тепло по сторонам

Чтобы прикрепить вторую защитную сетку, берут еще один отрез листовой жести и вырезают из нее точно такой же по размеру круг. К заготовке пририсовывают удлиненные ушки, необходимые для крепления сетки.

Отступив от края круга в полсантиметра, просверливают вдоль окружности 10 сквозных отверстий. Из отреза мелкоячеистой металлической сетки вырезают полосу, длина которой соответствует диаметру вырезанной жестяной заготовки.

Расположенные по четырем сторонам ушки загибают и используют для фиксации широкой стороны полосы мелкоячеистой сетки, вторую заготовку фиксируют с противоположной стороны

Загнутые ушки жестяных заготовок круглой формы фиксируют к противоположным сторонам сетчатой полосы с помощью клепочника и заклепок. В собранном виде должен получиться цилиндр с сетчатыми стенками и жестяными торцами. Конструкция, включающая две сетки, выгодна тем, что имеет увеличенную поверхность нагрева и оснащена дополнительной защитой.

На завершающем этапе остается только включить газовый водонагреватель и проверить его работоспособность. Тепла, производимого этим небольшим устройством, будет вполне достаточно на то, чтобы обогреть небольшую комнату или гараж.

Как сделать?

Инструкции для изготовления терморегулятора своими руками основаны на строгом следовании выбранной схеме, в соответствии с которой необходимо соединить все составляющие в единое целое. Например, электронная схема для инкубатора собирается по следующему алгоритму:

  • Изучить изображение (лучше распечатать и положить перед собой).
  • Найти необходимые детали, в том числе корпус и плату (подойдут старые от счетчика).
  • Начать с “сердца” – интегрального усилителя К140УД7/8, подключив его с положительно заряженным обратным действием, что даст ему функции компаратора.
  • Подключить на место “R5” отрицательный резистор ММТ-4.
  • Присоединить выносной датчик с помощью экранизированной проводки, причем длина шнура может быть не более метра.
  • Для управления нагрузкой включить в схему тиристор VS1, установив его на радиатор небольших размеров, чтобы обеспечить соответствующую теплоотдачу.
  • Настроить остальные элементы цепи.
  • Подключить к блоку питания.
  • Проверить работоспособность.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

  1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
  2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
  3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
  4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
  5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
  6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

  1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
  2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
  3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
  4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
  5. Монтируют вентилятор внутрь банки болтами и кронштейном.
  6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
  7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
  8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
  9. Для устойчивости делают из толстой проволоки специальную подставку.
  10. Включают в сеть и проверяют устройство.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

  1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
  2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
  3. Графит перемешивают с эпоксидной смолой 1 к 2.
  4. Кладут на стол плиты со схемой, гладкой стороной вниз.
  5. Наносят тонким слоем смесь графита и клея по схеме.
  6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
  7. Вставляют клемы в обозначенных заранее местах вывода.
  8. Дают просохнуть.
  9. Присоединяют электрические провода и проверяют работоспособность.
  10. Делают деревянную рамку для устойчивости.
  11. Оснащают устройство терморегулятором.

Самодельный обогреватель своими руками;

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

  1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
  2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
  3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
  4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
  5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
  6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

  1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
  2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
  3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
  4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
  5. Монтируют вентилятор внутрь банки болтами и кронштейном.
  6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
  7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
  8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
  9. Для устойчивости делают из толстой проволоки специальную подставку.
  10. Включают в сеть и проверяют устройство.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

  1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
  2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
  3. Графит перемешивают с эпоксидной смолой 1 к 2.
  4. Кладут на стол плиты со схемой, гладкой стороной вниз.
  5. Наносят тонким слоем смесь графита и клея по схеме.
  6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
  7. Вставляют клемы в обозначенных заранее местах вывода.
  8. Дают просохнуть.
  9. Присоединяют электрические провода и проверяют работоспособность.
  10. Делают деревянную рамку для устойчивости.
  11. Оснащают устройство терморегулятором.

Самодельный обогреватель своими руками;

Делаем масляный обогреватель своими руками

Самодельный регистр с тэном и воздухоотводчиком.

Во-первых, емкость под будущий радиатор должна быть абсолютно герметичной. В противном случае теплоноситель будет вытекать, что приведет к перегреву нагревательного элемента (ТЭНа). Поэтому нужно освоить некоторые приемы правильной сварки металла. О них мы рассказывали в статье, про сварку труб для отопления.

Во-вторых, в качестве теплоносителя здесь должно выступать минеральное масло, по возможности – трансформаторное масло. Оно должно заполнять бак нагревательного прибора на 85%. Остальное пространство оставляется под воздух. Он необходим для предотвращения гидроударов. В-третьих, в случае использования чугунного бака для обогревателя используется стальной ТЭН. Для бака из нержавейки подойдет медный ТЭН. В данной системе нельзя использовать магниевые аноды.

  • старый, чугунный радиатор или стальные трубы с диаметром 15 см, трубы диаметром 7 см;
  • ТЭН;
  • трансформаторное масло;
  • терморегулятор;
  • двужильный шнур с вилкой на конце;
  • помпа до 2,5 кВт.

Работать придется при помощи сварочного аппарата, дрели, набора сверл и электродов. Пригодятся пассатижи. Делать масляный обогреватель для

Тэн вставляется в нижний торец.

квартиры своими руками начинают с подготовки бака. Если была взята старая, чугунная батарея, ее нужно разобрать на секции и тщательно прочистить от загрязнений и ржавчины, обязательно обезжирить внутреннюю поверхность. Если нужен обогреватель повышенной мощности, то готовят сварную конструкцию из подготовленных труб, где трубы большего диаметра располагаются горизонтально.

Трубы меньшего диаметра являются перемычками между основными. По ним будет циркулировать теплоноситель. Нужно запомнить, что в нижнем патрубке необходимо отставить отверстие для монтажа ТЭНа. Если нагревательных элементов будет несколько, они располагаются по разные стороны от бака и не должны соприкасаться. Отверстие оставляют и под помпу. ТЭН надежно закрепляют болтами. Отверстие под него можно проделать болгаркой или автогенов.

Если обогреватель для комнаты своими руками получается объемным и естественная циркуляция в нем теплоносителя невозможна, прибегают к помощи помпы. Она располагается в нижней части оборудования. Помпа не должна соприкасаться с ТЭНом.

После монтажа конструкционных элементов оборудование проверяют на герметичность. Если результат удовлетворителен, то заливается теплоноситель. Сливное отверстие надежно заделывается пробкой. Оборудование подключается к электросети параллельно. Схему дополняют биметаллическим термостатом из обычного утюга. Перед первым пуском установку заземляют. Масляные самодельные обогреватели для дома: видео подробно разъяснит о их устройстве и правилах монтажа:

Самодельный обогреватель из керамической плитки тест

Уважаемые товарищи! Я живу в частном доме площадью 66 кв.м. Второй год отапливаю дом подобными панелями фирмы Никатэн (заводского производства). У меня их две : 1-60×60 мощностью 300 Вт , 2- 120×60 мощностью 700 Вт итого 1 кВт. Панели работают постоянно начиная с октября месяца. Дополнительно стоит кондиционер инверторный, который создает циркуляцию теплого воздуха и выполняет функцию климат контроля. Суммарно электрическое отопление берет примерно 2 кВт. Так вот: температура в доме постоянно 22 градуса. Есть электрокотел Протерм 6 кВт, который буду снимать и выбрасывать, так как мотает он безбожно, а тепла нет. Я уже перепробовала все возможные комбинации: кондиционер и масляный обогреватель, электрокотел, но поверьте на слово — данное сочетание оказалось самым эффективным и недорогим на практике! Заводские панели стоят достаточно дорого, но они реально греют. Я совсем не разбираюсь в физике, но практика показала , что это работает ! И если можно за небольшие деньги сделать самому аналог и это будет безопасно ( я про пожарную безопасность) , то надо брать и делать

https://youtube.com/watch?v=vbSkpBc8evc

Греющий кабель 66 ом заказать можно тут 100 метров хватит на 10 обогревателей за 1562 руб — Проверь цену

Терморегулятор 220 вольт за 234 руб  — Проверь цену

Встраиваемый термолегулятор на 16 А за 572 руб — Проверь цену

Умный термостат с пультом за 1012 рублей Проверь цену

Вай фай розетка для управления обогревом из любой точки мира  дома за 1002 рубля — Проверь цену

Керамогранитную плитку можно купить в любом строительном магазине !!!
Если кто-то делал подобные обогреватели и устанавливал в своем доме, напишите свои отзывы. Хватает ли 300-600 Вт мощности на комнаты 9-12 м2 в каркасном доме?

Жду ваших комментариев  у кого есть опыт в таком обогреве дома !!!

Пламенные

Мощные газовые обогреватели для больших помещений с каталитическим дожиганием дороги, но рекордно экономичны и эффективны. В любительских условиях их воспроизвести невозможно: нужна микроперфорированная керамическая пластина с платиновым напылением в порах и специальная горелка из деталей, выполненных с прецизионной точностью. В розницу то или другое обойдется дороже, чем новый обогреватель с гарантией.

Походные мини-обогреватели на газе

Туристы, охотники и рыболовы давно придумали обогреватели-дожигатели малой мощности в виде приставки к походному примусу. Выпускаются такие и в промышленных масштабах, поз. 1 на рис. Эффективность их не ахти, но палатку обогреть до отбоя в спальные мешки хватает. Конструкция дожигателя довольно сложна (поз. 2), поэтому и стоят фабричные палаточные обогреватели недешево. Любители таких делают тоже немало, из консервных банок или, напр. из автомобильных масляных фильтров. В этом случае обогреватель может работать и от газового пламени, и от свечи, см. видео:

Видео: портативные обогреватели из масляного фильтра

С появлением в широком обиходе жаропрочных и жаростойких сталей любители побывать на природе все больше отдают предпочтение газовым походным обогревателям с дожиганием на сетке, поз. 3 и 4 – они экономичнее и греют лучше. И опять-таки, любительское творчество объединило тот и другой варианты в мини-обогреватель комбинированного типа, поз. 5., способный работать и от газовой горелки, и от свечи.

Чертеж мини-обогревателя из подручных материалов для дачи

Чертеж самодельного мини-обогревателя на дожигании приведен на рис. справа. Если он используется эпизодически или временно, то может быть целиком выполнен из консервных банок. На увеличенный вариант для дачи пойдут банки от томатной пасты и т.п. Замена перфорированной крышки сетчатой существенно уменьшает время прогрева и расход топлива. Больший и очень долговечный вариант можно собрать из автомобильных дисков, см. след. ролик. Это уже считай что печка, т.к. на нем можно готовить.

Панель из остатков инфракрасного пола

Достаточно хорошей идеей будет изготовить настенный обогреватель для гаража, к примеру, из остатков инфракрасной ленты, которая обычно используется для создания теплого пола.

Стоит отметить, что ИК пленка потребляет гораздо меньше энергии, чем любые другие обогревающие электроустройства. Для того чтобы обогреть помещение, к примеру, 2 х 2 м, понадобится всего лишь 1 м пленочной карбоновой системы.

Для того чтобы совершить все работы потребуется иметь под рукой фольгированную подложку под ИК пол, саму пленку, провод (0,75), а также терморегулятор или же розетку с таймером и битумный скотч. Второй этап заключается в том, что необходимо разрезать инфракрасную пленку по нужным размерам. Когда изготавливаете инфракрасный обогреватель своими руками, необходимо знать, что разрезать их можно лишь по белым полосам. Пересекать черные полосы или же резать поперек нельзя. У устройства имеется зажим, к которому нужно подключить провод. Однако он будет больше, чем диаметр провода, потому придется подготовиться к этому. После того как от изоляции очищается от 10 до 15 см, он сгибается пополам, потом еще раз пополам, закручивается в жгут, после чего обжимается плоскогубцами.


Смотреть галерею

Как самому сделать терморегулятор для водонагревателя

Если при изготовлении водонагревателя бюджет очень сильно ограничен, то можно сделать терморегулятор для водонагревателя своими руками. Осуществляется монтаж термопрерывателя следующим образом:

  1. Снять с неисправного автомобиля любой марки термореле, которое управляет включением принудительного охлаждения двигателя.
  2. Установить тип резьбы этой детали.
  3. Подобрать подходящую по диаметру металлическую трубку и метчиком осуществить нарезку внутренней резьбы.
  4. Сделать отверстие в проточном водонагревателе и приварить трубку с резьбой.
  5. Вкрутить термореле, предварительно нанеся на резьбу высокотемпературный герметик.

Для правильного функционирования системы включения ТЭНа не обойтись без использования дополнительного источника 12 В и промежуточного реле. Реле устанавливаемое в систему должно быть обратного действия, то есть размыкать цепь при подаче на катушку низковольтного напряжения. Эта особенность связана с тем, что в автомобиле включение обдува радиатора осуществляется при превышении определённого значения температуры, в то время как проточный радиатор должен быть отключён в момент, когда значение температуры превысит критическое значение.

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Потребность в комфортном тепле возрастает в межсезонье и с наступлением холодов. Но далеко не все домовладельцы имеют возможность приобрести надежное отопительное оборудование заводского производства, стоимость которого часто бывает завышенной. В этом случае альтернативным вариантом становится самодельный обогреватель из доступных материалов, который с легкостью справится с поставленной задачей.

ОКР

Модель с использованием ИК-силикатного стекла

Так как применяется ИК-силикатное стекло, то у изделий разных марок отмечаются резкие смены тепловой проводимости и прозрачности. По этой причине делайте и испытывайте один излучатель. По итогам тестов может понадобиться варьировать диаметр материала.

Следует учитывать следующие арифметические принципы под кварцевые установки.

Параметры материала

0,5 мм: мощь – 350 Вт, ток – 1,6 А.

0,6 мм – 420 Вт и 1,9 А.

0,7 мм: 500 Вт и 2,27 А.

0,8 мм: 530 Вт и 2,4 А.

0,9 мм: 570 Вт и 2,6 А.

Тонкие провода отличаются солидной излучающей поверхностью. При использовании толстых версий превосходить мощь ИК, которую может пропускать стекло.

Тестирование

Готовое изделие ставится вертикально на не воспламеняющуюся поверхность. Подпирается термоустойчивым предметом. В изделие подаётся ток на 3 А. Для слежения за током применяется цифровой тестер.

Нужно проверка поведения стекла. Если оно за полчаса быстро сильно нагревается и трескается, оно не пригодно.

Через 1,5 часа идёт проверка мощности излучения. Расположите свои ладони параллельно по отношению к излучающим плоскостям. Дистанция от них – 15-17 см. Держать нужно минимум 3А мин. Затем 5-10 минут будет ощущать мягкое тепло. Если сразу ладони обжигаются, нужно уменьшить диаметр проволоки. Если и через 20 минут нет даже лёгкого тепла, нужен материал потолще.

Идея №2 – Мини-обогреватель из банки

Еще одна оригинальная модель самодельного электрообогревателя, которая подойдет для локального обогрева в гараже либо комнате. Все, что нужно для сборки это:

  • банка из-под кофе;
  • трансформатор 220/12 Вольт;
  • диодный мостик;
  • кулер;
  • нихромовая проволока;
  • текстолит, площадью примерно как диаметр банки;
  • дрель с тонким сверлом;
  • паяльник;
  • шнур для подключения к сети;
  • кнопочный переключатель.

Эта инструкция еще проще и сделать электрический обогреватель из банки своими руками можно за 1-2 часа. Для начала с текстолита нужно снять фольгу и вырезать в нем середину, как показано на фото ниже:

После этого с помощью дрели необходимо сделать по диагонали отверстия. Кстати, для этого можно и изготовить самодельную мини дрель по нашей инструкции. В отверстия закрепляем нихромовую проволоку, после чего припаиваем провода.

Соединяем в одну цепь трансформатор, диодный мостик, кулер, нихромовую проволоку и переключатель.

Монтируем вентилятор в банку, используя клей, после чего крепим текстолит так, как показано на фото:

Помещаем в банку все элементы самодельного электрического обогревателя, сверлим в крышке отверстия и проверяем работоспособность устройства!

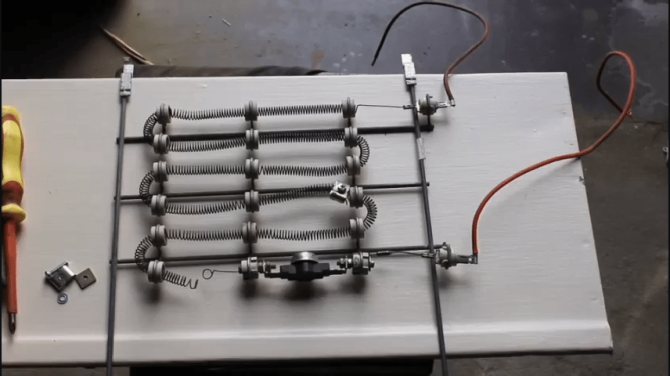

Если Вы хотите сделать более мощное устройство со спиралью, рекомендуем просмотреть видео урок ниже:

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

  • измельченный до пыли графит;
  • эпоксидный клей;
  • два одинаковых по размеру куска прозрачного пластика или стекла;
  • провод с вилкой;
  • медные клеммы;
  • терморегулятор (по желанию);
  • деревянная рама, соизмеримая с кусками пластика;
  • кисточка.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

  • ИК-пленка 500 мм на 1250 мм (два листа);

Самодельный пленочным обогреватель для квартиры.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Точный расход газа на отопление коттеджа можно определить, исходя из расчетов, указанны здесь.

Сборка обогревателя

Для сборки нам понадобятся:

  • три глиняных горшка разного диаметра;
  • 8 шайб под резьбу М10;
  • болт М10 на 100 мм;
  • 8 гаек с резьбой М10;
  • глиняный поддон;
  • металлическая подставка (решетка), для обеспечения циркуляции воздуха;
  • нагревательный элемент – свечи.

Сборка прибора производится по принципу матрёшки, то есть нужно подбирать так, чтобы они входили друг в друга, и между ними оставался зазор. В дренажное отверстие горшка нужно вставить болт, предварительно одев на него шайбу.

Затем необходимо на болт надеть шайбу с внутренней стороны горшка и закрепить её гайкой. Далее закрутить ещё одну гайку с шайбой для обеспечения зазора, и закрепить второй горшок на болте аналогично с первым, так чтобы расстояние между его стенкой и стенкой первого горшка было одинаково по всему диаметру.

Закрепляем третий горшок аналогично второму. Как говорят программисты: «Запускаем процедуру по циклу», пока не закончатся горшки. Получается матрёшка из горшков. Далее необходимо сделать импровизированный радиатор для лучшей концентрации тепла. Для этого последовательно закрепить две гайки, надеть на них две шайбы и закрепить их последней гайкой.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
