Электрокотел своими руками для дома — как сделать?

Особенности и применение электрокотлов

Надежность электрических обогревателей объясняется просто – в них нет механических составляющих, потому ломаться тут в принципе нечему. Конструкция дополняется регуляторами температуры, что позволяет быстро настраивать приборы на режим прогрева – убавлять или прибавлять мощность в зависимости от погоды за окном.

Что касается экономичности, то правильно сделанный самодельный электрический котел способен прогреть комнаты в 30 м3 всего за 4 кВт/сутки. Это очень хороший и невысокий показатель. Еще один способ экономии – установка двухтарифных счетчиков и запуск оборудования в работу в ночное время, когда цена энергоносителя значительно ниже.

Немного о преимуществах:

  1. Отсутствие вредных выбросов. Электроприборы не выделяют газ, продукты горения и другие токсичные вещества, поэтому нет ограничений по зоне монтажа.
  2. Для формирования отопительной сети не придется получать разрешение. Единственное, что потребуется, наличие мощной электросети или проводка отдельного питающего кабеля от щитка.
  3. Универсальность. В зависимости от показателей мощности, производительности, агрегаты применяется в качестве основного или резервного источника тепла.
  4. Компактность. В среднем котел с питанием от розетки в 220 В и весом до 22 кг без труда прогреет помещение до 400 м3.

Минусы в полной энергозависимости устройства – при отключении электричества оборудование в работу не запустится. Но этот недостаток нивелируется наличием генератора.

Виды электрических котлов

Основные конструкционные элементы

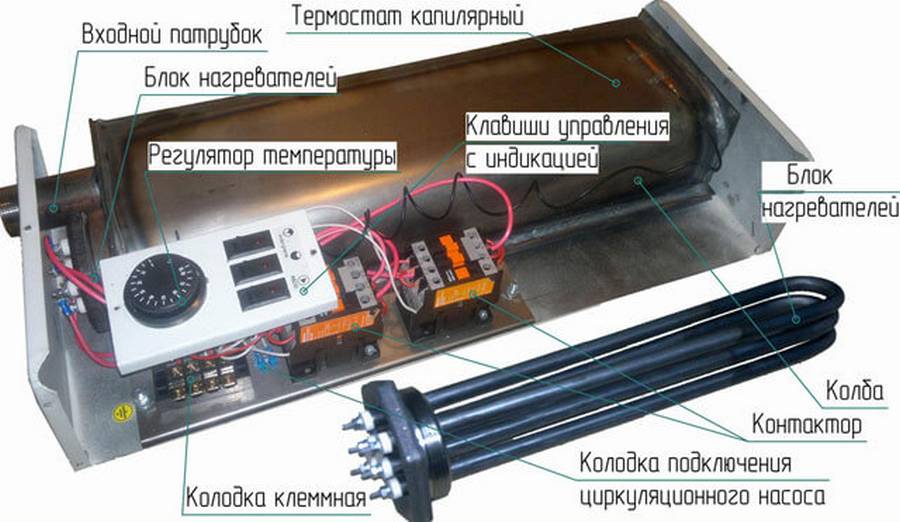

В общем случае электрокотел состоит из таких компонентов:

  1. Теплообменник: это подключенный к системе отопления резервуар, в котором протекающая через него рабочая среда получает тепловую энергию.
  2. Нагреватель: имеющийся в теплообменнике элемент, в котором электрическая энергия за счет сопротивления превращается в тепловую.
  3. Электрическая схема: совокупность деталей, благодаря которым в нагревателе появляется электроток.

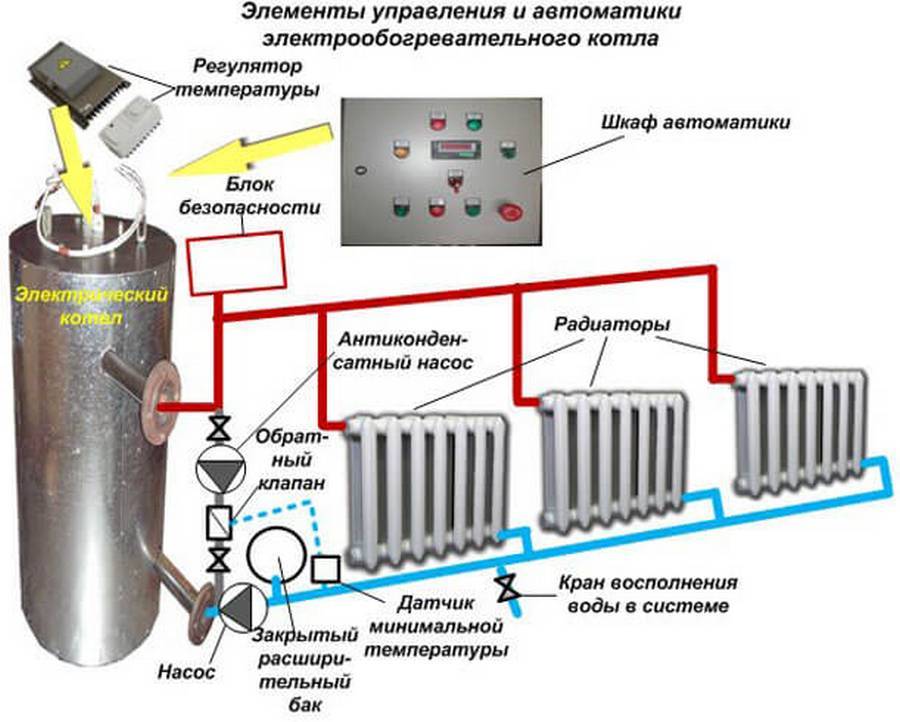

  4. Блок автоматики: отслеживает при помощи сенсоров температуру теплоносителя и при необходимости включает либо отключает электрокотел.

Все вышеперечисленное помещается в стальной короб с теплоизоляцией – корпус.

Подсоединение устройства к системе отопления

Установка котла сопровождается его надежной фиксацией к стене. ТЭНовые устройства следует подвесить на уровне в 1,5 м от поверхности пола или больше. Если же речь идет о других двух разновидностях оборудования, то их можно установить ниже, насколько это будет удобно для выполнения обвязки. Две последних разновидности теплогенераторов устанавливаются вертикально.

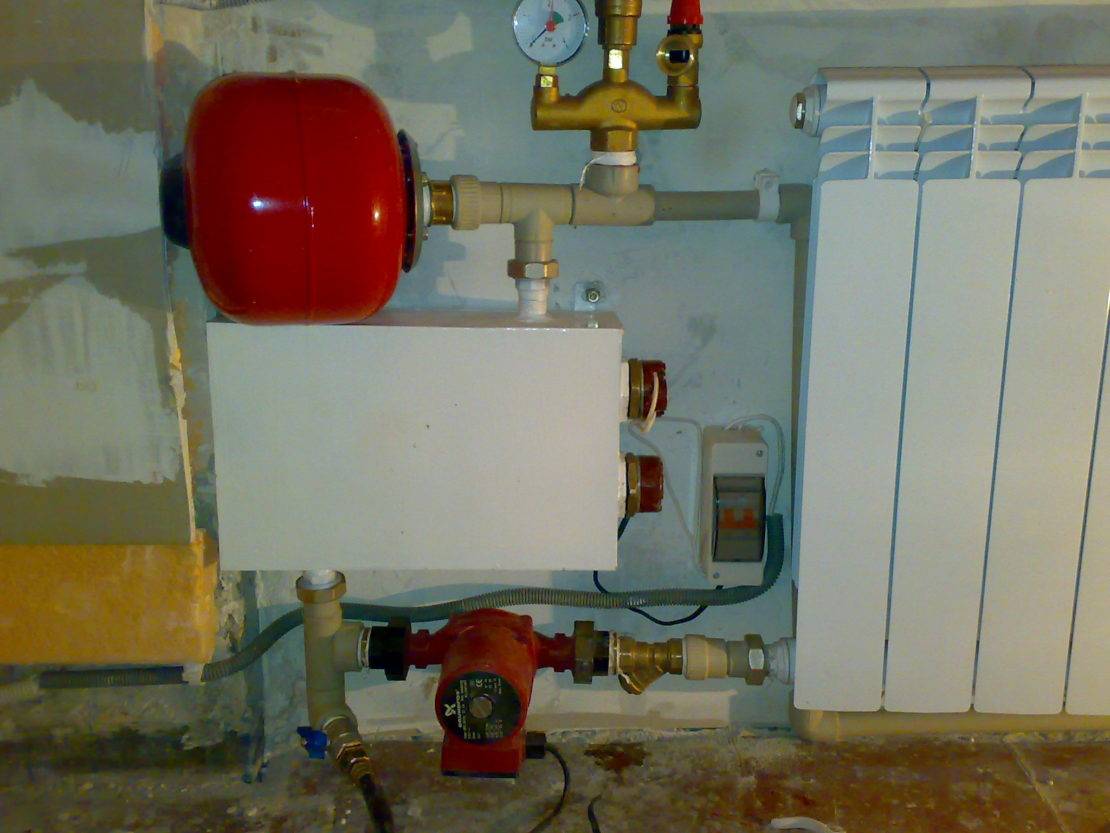

Подключить ТЭНовый котел с циркуляционным насосом и автоматикой безопасности к отоплению очень просто. Выходные патрубки должны быть подсоединены к трубопроводам с помощью шарового крана, который снабжается американками для удобства. К обратной магистрали подсоединяется мембранный расширительный бак, на ней устанавливается сетчатый фильтр, который еще называется грязевиком. Для его удобного очищения перед грязевиком следует установить дополнительный шаровой кран. Это позволит исключить необходимость опорожнения всей системы.

Список необходимых инструментов и стадии работ по монтажу

Итак, для качественного выполнения монтажа вам понадобятся:

  • метизы для крепежа котла на стену и монтажная планка;
  • схема верной установки электрокотла ;
  • дрель для отверстий под крепление;
  • трубы, фланцы и муфты, отвечающие расчетным показателям;
  • кабель с необходимым сечением;
  • инструкция к устройству, которое вы собираетесь монтировать.

Собрав все необходимые инструменты, можно приступать к выполнению монтажа.

Сначала убедитесь в том, что материал стены может выдержать массу котла. Место подбирается так, чтобы оставалось некоторое пространство сбоку и сверху устройства. Это необходимо для обеспечения дальнейшего доступа к прибору при необходимости проведения работ по починке.

Обычно необходимое расстояние прописывают в инструкции, прилагаемой к котлу отопления. Оборудование, в свою очередь, должно быть размещено на стене без каких-либо перекосов, что очень легко проверить, используя строительный уровень.

Обязательное требование — это материал, из которого выполняется стена. Он должен быть негорючим. Для верного расположения прибора применяют специальную монтажную планку. Абсолютно все трубопроводы, подключенные к нему, должны рассчитываться исходя из особенностей насоса.

Особых сложностей в процессе монтажа возникнуть не должно

Тем не менее обратите внимание на возможные нюансы. К примеру, приборы, имеющие невысокую мощность, могут функционировать от 220 В, но для более мощных аналогов необходимо подключение к трехфазной сети

Очень важно верно выполнить расчет сечения кабеля. Это необходимо для того, чтобы он мог выдержать мощность агрегата и пропускал ток определенной величины

После монтажа котла к нему подключают трубопроводы.

Правила безопасности

При проведении монтажных работ необходимо соблюдать требования техники безопасности. Нарушения могут спровоцировать повреждение установки и возникновение замыкания. Ошибки способны вызвать воспламенение на этапе запуска устройства.

Прокладка кабеля питания прибора требует отключения напряжения для предотвращения поражения током. Используемое при обогреве помещения электрооборудование обязательно должно иметь заземление.

При подключении необходимо проложить новую проводку с сечением, соответствующим потребляемой мощности. Оборудование должно монтироваться на подложку, изготовленную из негорючего материала.

Кондиционеры

Кондиционер часто воспринимается, как прибор для охлаждения воздуха

При этом важно понимать, что любой такой прибор является разновидностью теплового насоса, работающего по циклу «воздух-воздух». Если запустить его на обогрев, он демонстрирует не меньшую эффективность, чем аналогичное оборудование прямого нагрева

Коэффициент отношения тепловой мощности к расходуемой энергии у современных инверторных кондиционеров находится в пределах 3,6 — 5.

Обогревающие функции могут эффективно выполняться при нижней границе рабочей температуры -25 градусов. В регионах, находящихся в средней полосе России, кондиционеры нередко выполняют роль вспомогательного источника тепла, независимо от времени года. Монтаж оборудования может быть осуществлен как самостоятельно, так и многочисленными фирмами. Наиболее удобными в этом отношении считаются оконные модели, местом монтажа которых зачастую выступает открытая створка.

Установка электрического котла

Отопление частного дома электрическим котлом своими руками организовать возможно! Монтаж электрокотла, по сравнению с газовым, твердотопливным котлами достаточно прост. Но следует точно соблюдать все правила и требования.

  • Не нужно выделять для оборудования специальное помещение. Благодаря минимальным габаритам большинство электрических котлов можно устанавливать в любом месте. А современный дизайн оборудования сможет идеально вписаться в любой интерьер комнаты. При желании вы сможете запрятать котел в специальной нише.
  • Специальные системы вентиляции или дымоходы можно не использовать. Это оборудование не создает отходов, которые угрожают жизни человека и нуждаются в отводе.
  • Подключить оборудование легко.
  • Схема отопления с электрическим котлом достаточно проста, поэтому установка и подключение такого вида отопления не требует утверждения и согласования соответствующих инстанций. Также в будущем не будут проводиться систематические проверки, которые часто приносят дискомфорт и конфликты.

Отопление частного дома электрическим котлом является инновацией, но с каждым годом оно набирает популярность. Благодаря наличию разнообразных модификаций оборудования для отопления электричеством, можно найти подходящий вариант для конкретного сооружения. Прежде чем приобрести оборудование, каждому владельцу дома необходимо провести расчеты мощности электрокотла для определенного помещения, учитывая все теплопотери. Поэтому следует заранее побеспокоиться об утеплении здания. Это позволит избежать неприятностей, связанных с системой отопления.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

  • сварочный аппарат;
  • электроды;
  • железный тройник;
  • электродная изоляция (из полиамида);
  • нулевой провод;
  • муфта;
  • клеммы заземления;
  • труба соответствующих размеров из стали;
  • изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел

Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котлаСхема подключения котла

  • воздухоотводчики;
  • манометр;
  • предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродногоМонтаж котла электродногоСхема подключенияСборка системы отопленияСборка системы отопленияСборка системы отопленияПолифосфатный фильтрНастройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

  1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
  2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.
  3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
  4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
  5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
  6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
  7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

Проходной выключатель: схема подключения устройства из разных мест

Полки для ванных комнат: виды, материалы и стилевое оформление

Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу. Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники

Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Приступаем к сварочным работам. Патрубки сперва перехватываем в нескольких точках, чтобы их не повело. Затем проверяем точность расположения, при необходимости слегка простукиваем молотком, а затем выполняем сплошной шов

Важно, чтобы переходники для ТЭНов в электрокотле для отопления своими руками выступали над поверхностью свода котла на 1 см

Далее необходимо убедиться, что нагревательные элементы полностью поместятся внутри корпуса электрокотла. Поэтому после наложения сплошного шва необходимо вкрутить ТЭНы в переходники.

Приступаем к вырезанию свода из швеллера. В его центре делаем отверстие для патрубка воздушного клапана, после чего привариваем сам патрубок. Сбоку делаем отверстие для термодатчика и также привариваем патрубок под него.

Все выступы, заусенцы и остатки сварочных работ необходимо тщательно зачистить с помощью болгарки. Внутренняя поверхность площадки свода должна быть идеально ровной. Патрубки для установки ТЭНов будут выступать лишь с внешней стороны на 1 см.

У нас получился довольно мощный электрокотел своими руками с 3 ТЭНами. Если вам нужен агрегат попроще, по такому же принципу его можно собрать на 1 или 2 ТЭНа.

1 вариант

Смотрите также

Правила и требования к установке

Электрокотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Защитная огнеупорна плита при монтаже электрического котла на деревянную поверхность.

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

  • от 0,7 м сверху котла;
  • от 0,5 м по бокам (в том числе до трубопровода) и снизу;
  • от 0,7 м перед котлоагрегатом;
  • не менее 3 см между стеной и котлом.

Водяное отопление с электрическим котлом

Системы водяного отопления частных домов сооружаются по закрытой схеме и реализуют свою работу на принципе принудительной циркуляции теплоносителя. Сооружение комплекса с естественной циркуляцией нецелесообразно – из-за низкой скорости теплоносителя в системе потребление топлива не отличается рациональностью – это станет причиной увеличения платежей за электроэнергию.

Базовыми элементами систем электрического автономного водяного отопления являются котлы следующих типов:

  1. ТЭНовые;
  2. Электродные;
  3. Индукционные.

ТЭНовые модели являются наиболее распространенной версией оборудования – это обусловлено простотой конструкции и надежностью в работе. Нагревательным элементом котла служит трубчатый электрический нагреватель – конструкция его состоит из проводника, изолированного в диэлектрике с высокой теплопроводностью – оба элемента помещены в наружный металлический или керамический кожух. ТЭН (или группа ТЭНов) размещаются в баке с патрубками, через который циркулирует теплоноситель. Регулирование мощности оборудования происходит по ступеням или плавно.

ТЭНовые устройства имеют довольно высокий КПД, но уступают по этому показателю своим собратьям (электродным и индукционным агрегатам). Снижение КПД обусловлено необходимостью преодоления термического сопротивления диэлектрика и оболочки ТЭНа.

Электродные котлы реализуют свою работу за счет использования свойств токопроводимости воды – в качестве теплоносителя могут работать только с ней, причем вода должна иметь определенные параметры по химсоставу и проводимости. При пропускании тока от электрода к корпусу вода за счет сопротивления вода нагревается и при циркуляции передает тепло отопительным приборам.

Электродные электрические котлы обладают высоким КПД (до 98%), расход электроэнергии в среднем на 15 – 20% ниже, чем у ТЭНовых аналогов. Но вместе с этим оборудование электродного типа обладает и недостатками:

  1. Котлы работают только с водой определенных параметров;
  2. Мощность агрегата нестабильна и в значительной мере зависит от проводимости воды;
  3. Практически отсутствует качественное регулирование производительности;
  4. Быстрый износ рабочих элементов – электрода и корпуса;
  5. Необходимость сооружения качественного заземляющего контура.

Индукционные электрические котлы реализуют свою работу на принципе использования свойств электромагнитной индукции. Базовыми элементами конструкции изделия являются первичная и вторичная обмотки. Вторичной обмоткой (замкнутой) является трубчатый элемент – по нему циркулирует теплоноситель, по наружной первичной обмотке пропускается ток и возникает электромагнитное поле, под действием которого нагревается трубчатый элемент и передает тепло воде (теплоносителю).

Индукционное оборудование имеет самый высокий КПД среди электрокотлов – значение его близко к 99%. Экономия электроэнергии по сравнению с электродными и ТЭНовыми агрегатами может достигать 30 – 40%. Весомыми достоинствами оборудования также являются следующие критерии:

  1. Универсальность по типу теплоносителя;
  2. Возможность точного регулирования мощности;
  3. Отсутствие отложений за счет микровибрации;
  4. Безопасность, высокая скорость нагрева.

Вместе с этим оборудование имеет очень высокую стоимость, обладает значительной массой – это несколько осложняет его монтаж.

Основными преимуществами организации автономного водяного котла на базе электрического котла являются:

  1. Нет необходимости строительства системы дымоудаления;
  2. Не требуется отдельное помещение для размещения котлов;
  3. При эксплуатации оборудования не образуются отходы;
  4. Доступная стоимость котлов;
  5. Не требуется наличия хранилища для топлива;
  6. Имеется возможность снижения платежей за электроэнергию за счет интеграции в схему теплоаккумулятора (при двухставочном или трехставочном тарифе).

Главный недостаток любой конфигурации электрического отопления – высокая стоимость энергоносителя. Кроме того, зачастую не имеется возможности предоставления лимита свободной мощности (электроснабжающей организацией) и требуется сооружение качественной проводки определенных параметров.

Остекление веранды всплошную

Если на даче или в частном доме не имеется нужных инструментов, а на покупку дорогих деревянных блоков просто нет средств, то выход один – сплошные оконные рамы.

Для того чтобы сотворить подобный шедевр, необходимо подготовить:

  • Планки из древесины из которых и придется делать конструкцию. Лучше всего подойдут небольшие брусочки 50/50 мм. Их необходимо нарезать в нужном количестве, после чего они скрепляются с каркасом, изготавливается который также самостоятельно.
  • Стекло к раме рекомендуется крепить при помощи силиконового герметика, но если и его нет, то можно по старинке штапиками.
  • Завершающим этапом является обработка стыков наличниками.

Электрокотёл для отопления своими руками

(Last Updated On: 23.02.2018)

Самодельный электрокотел для отопления

В России практически каждый год случаются аномально низкие холода, поэтому всегда остаётся актуальным вопрос об утеплении и отоплении своего жилища, дабы семейный очаг не превратился в холодную пещеру. Если ваши финансовые ресурсы ограничены, но потребность в обогреве как никогда высока, и Вы можете творить чудеса своими руками – то самодельные электрокотлы для отопления являются тем, что Вам нужно.

Самодельные электрокотлы для отопления требуют при своём изготовлении навыков, обширного опыта и высокой ответственности, потому что цена ошибки очень велика – при выходе из строя самодельного котла может возникнуть пожар, поставив под угрозу весь дом, так как самодельный котел для отопления 220 вольт мощностью достаточно опасен.

Изготовление самодельного электрокотла для отопления

Для успешного конструирования и сборки котла прежде всего важно чётко представлять принципы его работы, устройство и назначение каждой части. Для этого лучше всего составить чертёж самодельного котла для отопления

После этого этапа Вам нужно будет произвести подбор материалов, которые Вам понадобятся:

  • Одна стальная труба с диаметром от 10 до 12 см.
  • Два небольших обрезка трубы длиною примерно от 5 до 15 см, с диаметром 4 или 5 см.
  • Стальной, желательно нержавеющий, лист с минимальной толщиной в 2 мм (в данном случае чем больше, тем лучше).
  • Один трубчатый электронагреватель (сокращённо ТЭН), обязательно имеющий три электрофазы. Рекомендованной считается мощность в 9 киловатт.

Самодельные электрокотлы для отопления по своей сути являются обычным нагревателем, поскольку ТЭН является основополагающей деталью в нашем будущем самодельном котле, то его покупаем первым и в зависимости от размеров ТЭНа покупаем остальные составные (например, диаметр стальной трубы должен соответствовать ТЭНу, чтобы она могла влезть в трубу).

В зависимости от желаемых размеров и производительности самодельного электрокотла обрезается труба, при этом с торцов к ней необходимо приварить заранее приготовленные стальные листы, а в остальных плоскостях (бока, верх и низ) прикрепляются отводы с диаметром 4-5 см для включения в систему отопления.

В одно из торцевых отверстий самой большой трубы вкручивается гайка, необходимая для последующего крепления к ней ТЭНа.

Безопасность превыше всего!

Следующим очень важным моментом является безопасность

Для её обеспечения важно соблюсти три момента:

  • Заземление. На корпус нашего будущего котла нужно приварить болт, к которому подключится заземление.
  • Для котла нужно соорудить надёжный корпус-кожух, обеспечивающий его надёжную защиту от внешних факторов, в том числе от детей.
  • Тщательно продумайте место, куда Вы планируете поместить Ваш котёл. Поблизости не должно находиться горючих и легковоспламеняющихся материалов. Самодельный электрокотёл не должен быть доступен детям, чтобы избежать их контакта с горячими и находящимися под напряжением поверхностями.

ТЭН будет располагаться в зависимости от типа отопления, которым Вы захотите воспользоваться:

  • При установке самодельного электрокотла, подключаемого к водяной системе отопления, расположение электронагревательного элемента не имеет принципиального значения (но желательно ТЭНом вверх).
  • Если же ТЭН будет нагревать воздух, то для его равномерного прогрева и соответственно долгой службы, лучше поместить его сверху вниз.

К уже готовым самодельным электрокотлам для отопления монтируется программируемая автоматическая система управления, позволяющая контролировать в ручном либо автоматическом режиме температуру и режим работы прибора.

Достоинства и недостатки самодельных электрокотлов для отопления

Самодельные электрокотлы для отопления обладают очевидными плюсами:

  • Дешевизна.
  • Простота сборки и эксплуатации.
  • Возможность подобрать индивидуальные характеристики, подходящие для Вашего помещения.

С другой стороны есть и минусы:

  • Повышенная пожароопасность.
  • Низкая энергоэффективность.
  • Необходимость иметь навыки электрика и токаря для изготовления качественного котла.

Таким образом, самодельные электрокотлы для отопления имеют смысл в изготовлении, если Вы остро нуждаетесь в средстве обогрева помещения и нет соответствующих финансовых возможностей. В иных случаях, мы рекомендуем Вам приобретать электронагревательные котлы отечественного производства, имеющие наилучшее соотношение цены и качества.

Автоматическое отключение

При любом отклонении от штатного режима защитные устройства в цепи питания котла должны максимально быстро отключить его. Схема автоматики электрокотла должна включать два защитных устройства:

УЗО (устройство защитного отключения, или, что правильнее, устройство дифференциального тока). Оно сравнивает токи на входе и выходе котла, регистрируя утечки свыше 30 миллиампер.

УЗО срабатывает, в частности, при прикосновении домашнего животного или человека к клеммам оборудования и при прибое изоляции с утечкой тока на заземленные конструкции здания (например, на арматурную сетку фундамента).

УЗО срабатывает практически мгновенно: отключение питания занимает доли секунды.

Защитный автомат. Его задача — отключить питание при превышении уровня номинального тока. Это может произойти при коротком замыкании в проводке, при разрушении оболочки ТЭНа коррозией или при избыточном содержании солей в теплоносителе, с которым работает электродный котел.

Скорость срабатывания зависит от отклонения тока от номинального значения и может варьироваться от 1-2 секунд до нескольких минут. Ток срабатывания автомата должен как можно меньше отличаться от максимального тока при штатной работе котла.

Например, автомат на 25А при однофазном питании (220 вольт) обеспечивает безопасную работу прибора мощностью 25х220=5500 Вт.

Схема подключения однофазного котла через автомат и УЗО.

Электрический щиток в моем доме. Слева направо: трехфазный автомат и УЗО в цепи питания котла.

Так называемый дифференциальный автомат выполняет функции обоих защитных устройств: он обеспечивает защиту и по дифференциальным токам, и по сверхтоку.

Подключение трехфазного прибора с защитой цепей питания дифференциальным автоматом.

Источниками нагрева проводки могут стать:

  • Провод с заниженным сечением;
  • Разъемные соединения (розетки, клеммы и т.д.).

Полностью исключить нагрев провода поможет простая инструкция: сечение каждой жилы медного провода должно быть не менее 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, то есть соответствующего максимальной мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

Таблица соответствия сечения проводки мощности трехфазного котла.

Подключение котла через обычную розетку допустимо лишь при его мощности до 3,5 кВт. Котел отопления мощностью до 8 киловатт может подключаться к одной фазе питания выделенным кабелем до щитка; прибор большей мощности нужно запитывать от сети напряжением 380 вольт. Чем выше напряжение питания при неизменной потребляемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

В частном доме с деревянными стенами проводка прокладывается только в металлической трубе (стальной, медной или гофрированной нержавеющей). Требование связано с пожарной безопасностью: металлическая оболочка не даст дереву загореться при коротком замыкании.

Прокладка проводки в деревянном доме. Провода разводятся в гофрированных металлорукавах.
