Как разобрать и отремонтировать погружной насос

Ревизия насосного механизма

Кроме загрязнений основной причиной поломки механизма перекачки служит долгая работа на сухом ходу. Блоки центробежных крыльчаток из-за отсутствия жидкости сильно греются и спекаются, поэтому единственным вариантом ремонта остаётся их замена. Аналогично обстоит дело со шнеком и посадочными втулками. Также при заклинивших крыльчатках возможен проворот вала в посадочных отверстиях, а в мощных насосах — его деформация и даже разрушение.

Содержание

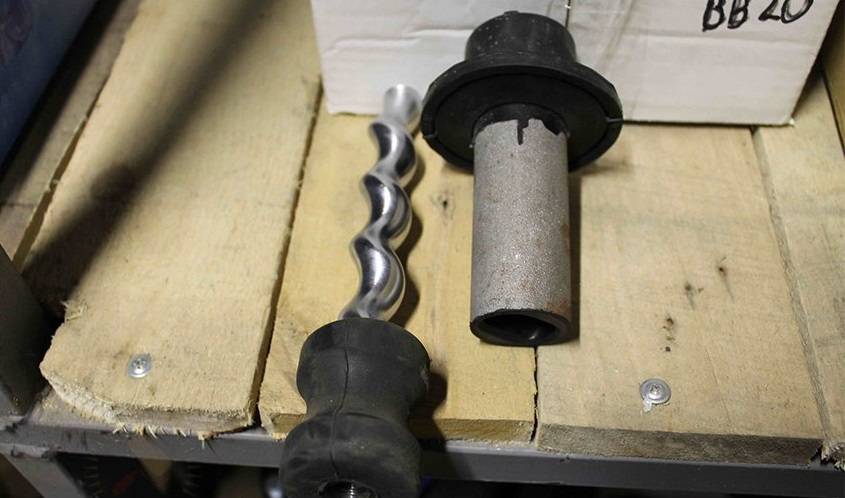

Винт и втулка для шнекового насоса

Заострим ваше внимание на том, что детали скважинных насосов имеют высокую точность подгонки, благодаря чему очищенный механизм легко собирается и разбирается. Если при сборке части не становятся на своих места свободно, значит порядок установки элементов нарушен

В разных моделях насосов имеются специфические отличия конструкции, но основные рекомендации по самостоятельному ремонту и разборке с целью ревизии всегда описаны в руководстве пользователя, зачастую включающему и сборочную схему.

Особенности откачки дренажных вод

Во время весеннего половодья достаточно часто возникают ситуации, связанные с затоплением подвалов, смотровых ям и других сооружений, находящихся ниже поверхности. Обычно такие грунтовые воды практически не имеют примесей, поэтому их откачка вибрационными насосами вполне возможна.

При необходимости работы с загрязненной водой необходимо применять дополнительный фильтр, который предотвратит возможные поломки насоса. Такой фильтр имеет форму колпака, надеваемого на приемную часть устройства, при этом монтаж необходимо выполнять после предварительного разогрева фильтра, это существенно упростит процесс установки.

Забит фильтр на входе

Жидкость, поступающая в водопроводную систему собственного дома из автономной скважины, насыщена механическими примесями. Твердые частицы ила, глины, песка, свободно циркулирующие по магистральным трубам, способны повредить оборудование, вызывая преждевременный износ деталей. Для продления срока эксплуатации насосной станции на входной патрубок монтируют специальный фильтр, преграждающий путь мусору.

К непрекращающейся работе помповой системы приводит засорение отсеивающего устройства или излом подводящего трубопровода. В результате перестает поступать в агрегат достаточное количество воды. Для решения проблемы рекомендуется прочистить защитное приспособление или заменить поврежденный участок магистрали.

Характеристики и сфера применения

Электронасос “Ручеек”, выпускаемый российской компанией ОАО “Ливгидромаш”, относятся к классу бытовых вибрационных приборов. Предназначен он для подачи воды из колодцев и водозаборных скважин, имеющих внутренний диаметр не менее 10 см. Может применяться для работы в открытых водоёмах, где способен транспортировать воду с глубины, относящейся к интервалу 1 – 40 м.

Максимальное расстояние, на которое насос может транспортировать воду по горизонтали составляет 100 м. Т.е. точка водозабора может быть существенно удалена от потребителя. Температура перекачиваемой воды – не более +35ºС. “Ручеек” не должен работать в агрессивной среде и в воде, включающей загрязнения больше 0,001%.

Несмотря на малые габариты, погружной насос прекрасно справляется со своими функциями, обеспечивая подачу воды на большое расстояние (для увеличения кликнуть)

Технические характеристики вибрационного насоса “Ручеек”:

  • напряжение питающей электросети – 220В;
  • мощность – 3,4 Вт;
  • максимальная глубина погружения – 3 м (при малодебитной скважине допускается увеличение глубины погружения до 5 м);
  • диапазон рабочего напора – от 4- до 60 м;
  • размеры – 250х99 мм, масса – приблизительно 3,5 кг (в зависимости от модификации).

Насос комплектуется шнуром электропитания от 10 до 40 м и капроновым тросом для подвешивания агрегата при установке в скважину или колодец.

В качестве оборудования для откачки загрязненной воды насос Ручеек может быть использован при условии включений не более 0,01% и регулярной прочистке деталей (кликните для увеличения)

Конечно, такой небольшой насос не сможет обеспечить водоснабжение всего загородного дома с большим количеством водопотребителей.

“Ручеек” успешно служит для выполнения таких задач, как:

  • Водоснабжение небольшого дачного дома с 1-2 точками водопотребления.
  • Подача воды для бани, полива огорода.
  • Временная замена основного насоса в случае его поломки.
  • В медленно заполняемых водоисточниках с небольшим дебитом;
  • Первая или периодическая очистка скважины;
  • Заполнение системы отопления.

Производительность насоса напрямую зависит от глубины водоисточника: чем он глубже, тем выше производительность агрегата.


Вибрационные насосы марки Ручеек выпускают в ассортименте, позволяющем подобрать прибор по величине расхода воды, т.е. ее перекачиваемому объему в единицу времени, и по приоритетному напору

Преимущества и недостатки

Популярность погружного насоса “Ручеек” объясняется просто: при относительно невысокой цене этот прибор обладает достаточно высоким качеством. Но это не единственное его достоинство. “Ручеек” исключительно прост в эксплуатации. Его ее нужно каким-либо образом специально настраивать, достаточно нажать кнопку включения, и он начнет работу.

Простая конструкция насоса обеспечивает его исключительную ремонтопригодность. В случае поломки насос не сложно разобрать, отремонтировать или заменить испорченные узлы, а затем собрать снова. Все необходимые для починки комплектующие обычно имеются в свободной продаже. Следующий “плюс” этого насоса — широкий круг задач, которые можно решить с его помощью.

“Ручейком” качают не только чистую воду, но и некоторые загрязненные жидкости, хотя это и сокращает срок его службы. К недостаткам насоса “Ручеек” можно отнести характер его работы. Непрерывное вибрационное воздействие может негативно сказаться на состоянии фильтровой скважины. Вибрации разрушают слой песка, что увеличивает скорость запесочивания скважины и может полностью вывести сооружение из строя.

Глубокой скважине, извлекающей воду из трещиноватого известняка, вибрация не страшна, но “Ручеек” не предназначен для переваривания воды с такой большой глубины. Таким образом, насосы этого типа не подходят для постоянной работы в скважинах на песок. Однако для забора воды из колодца такое оборудование может стать настоящей находкой.

Основные виды неисправностей и их причины

Устройства, имеющие нижний водозабор, чаще подвергаются поломкам, поскольку двигатели в них нагреваются сильнее. Причины дефектов, из-за которых насос не качает воду, кроются либо в его механике, либо в электрике.

Наиболее частые неполадки «Малыша»:

  • раскручивание гаек вследствие вибрации сердечника;
  • износ клапанов, который вызывают абразивные примеси в воде;
  • обрыв штока сердечника.

Неисправности электрической части

Из-за сильного нагрева нередко случаются такие поломки:

  • происходит короткое замыкание;
  • обугливается или обрывается электропровод;
  • в катушке перегорает медная обмотка;
  • отслаивается от корпуса компаунд.

Поломки механической части

Чаще всего выявляются такие дефекты:

  • засорение внутренней полости насоса механическими примесями;
  • известкование деталей из-за чрезмерной жесткости воды;
  • ослабление гаек вследствие сильной вибрации;
  • повреждение прибора от ударов о бетонную стену колодца;
  • ослабление свойств резинового амортизатора;
  • утрата клапаном эластичности;
  • поломка поршня.

Как выбрать качественный инструмент?

Плоскогубцы и пассатижи — это два абсолютно различных приспособления, но рекомендации относительно удачной покупки для них абсолютно идентичны:

Соединение шарнирного типа должно быть без люфтов, а ход плавным и мягким. Если сомкнуть и разомкнуть ручки без чрезмерного усилия не получается или, наоборот, губки ходят совершенно свободно, от покупки инструмента лучше отказаться.
Рукоятки тоже заслуживают особого внимания. Они должны изготовляться не только удобной формы, но и из материала, который не скользит

Если инструмент планируется использовать для выполнения электромонтажных работ, эта часть приспособления обязательно предполагает изоляцию.
Приобретая инструмент, обязательно обращают внимание на то, как соприкасаются между собой рабочие поверхности. Если остаются какие-либо зазоры, работать с такими плоскогубцами или пассатижами будет практически невозможно.

Не последнюю роль имеет изготовитель и стоимость. Если инструментом планируется пользоваться часть и для выполнения ответственных работ, сразу рекомендуется приобретать профессиональную модель.

Технические характеристики

Конструкция насоса «Ручеек»

Вибрационный насос состоит из следующих элементов:

  • электромагнит;
  • корпус;
  • вибратор;
  • электропривод;
  • фиксатор;
  • винты, шайбы, гайки;
  • втулка;
  • муфта.

Конструкция Ручейка имеет классическую компоновку —  электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

Насос Ручеек в сборе и в разрезе

Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.

Устройство дренажникого насоса

В корпусе аппарата установлены:

  • Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
  • Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
  • Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
  • Ротор задает энергию вращения для крыльчатки.
  • Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
  • Конденсатор служит включателем.
  • Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
  • Кабель. Предназначен для подачи электроэнергии.

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

  1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
  2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
  3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
  4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

  1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
  2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
  3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
  4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Совет! При падении производительности насосного оборудования в первую очередь следует проверить напряжение в сети. Именно из-за его пониженного значения двигатель агрегата не может набрать необходимую мощность.

Также снижение производительности вызывает:

  • частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
  • частично засоренная подъемная труба аппарата;
  • разгерметизация трубопровода;
  • неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

  • в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
  • произошел разрыв резиновой груши или диафрагмы в баке;
  • реле давления работает неправильно.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

  • произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
  • неисправен конденсатор запуска двигателя;
  • просело напряжение в сети;
  • заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Внешнее и внутреннее устройство погружного насоса

Вибрационные насосы не имеют конструктивных особенностей, принцип из работы достаточно прост и понятен среднестатистическому пользователю. В зависимости от производителя, устройство может оснащаться дополнительными элементами, которые сделают его работу более продуктивной или позволят добиться автоматизации процесса.

Составные части вибрационного насоса:

  • Корпус. Многие считают, что основной частью любого устройства является его начинка, но это неправильно. Корпус не только является дополнительным охлаждающим элементом, который забирает чрезмерное тепло при работе, он также несёт важную защитную функцию. Корпус препятствует проникновению внутрь устройства влаги и крупного мусора, защищает изделие от повреждений механического характера.
  • Электромагнит. Конструкция электромагнита достаточно проста: стальной сердечник (возможно применение различных сплавов), а также катушки индуктивности, количество которых варьируется в зависимости от конструкции. Для катушек используется медный провод определённого сечения.

Для того, чтобы зафиксировать электромагнит в корпусе прибора, его заливают компаундом. Компаунд – это клеящее вещество (наподобие эпоксидного клея), которое не только фиксирует один элемент с другим, но также выполняет функцию отведения избыточного тепла и изолятора.

Вибратор. Устройство вибратора также не является сложным: на стальном штоке, который устанавливается в якорь, фиксируется специальный амортизатор. Амортизатор имеет вид обыкновенной мембраны, выполненной из обыкновенной резины. Шток опирается на резиновую диафрагму, которая помимо направляющей функции служит разделительным элементом для электрической и гидравлической камер. Сам шток заканчивается резиновым поршнем, который выполняет основную функцию вибратора.

Помимо основных вышеописанных элементов, погружной насос имеет дополнительный резиновый клапан. Данное устройство похоже на датчик давления масла в автомобиле. При работе насоса, клапан перекрывает воды внутри изделия, а при падении давления, он меняет своё месторасположение и обеспечивает свободное вытекании жидкости.

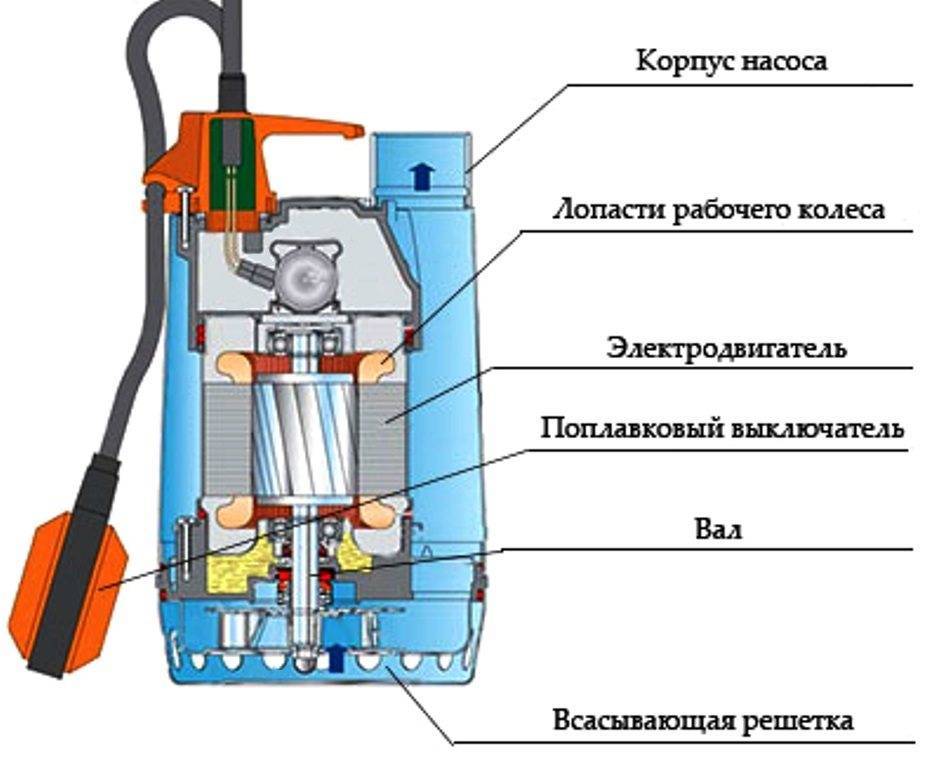

Самостоятельный ремонт дренажного насоса

Они состоят из трёх основных конструктивных частей:

  • Электродвигатель – вращает вал и лопасти, создающие напор воды.
  • Выключатель-поплавок, предназначенный для автоматического выключения аппарата при осушении скважины.
  • Перекачивающий узел, состоящий из вала с нанизанными на него лопастями.

Все перечисленные узлы агрегата, за исключением поплавка, располагаются в прочном металлическом или полимерном корпусе. Поплавок же может быть либо встроенным в корпус, либо выносной. Самыми распространёнными неисправностями насосной аппаратуры, предназначенной для дренажных работ, следует признать:

  • Сгорание обмотки электродвигателя. Возможно при длительном безостановочном использовании аппарата, либо вследствие работы на сухую.
  • Износ механических частей и узлов.
  • Забивка фильтров и полостей насоса крупными механическими фрагментами, песком или илом.

Диагностика

Произвести ремонт дренажного насоса собственными силами можно в ситуациях, когда поломка не столь существенна. Для этого потребуется произвести диагностику работы прибора, выявить неисправность и попытаться устранить её. Например, не составит особого труда заменить износившуюся или сломанную деталь, либо произвести очистку фильтров. Также в домашних условиях возможно произвести несложный ремонт электрики – заменить перебитый электрокабель, конденсатор.

А вот если в корпусе аппарата появилась трещина, сгорела обмотка электромотора, или перестал действовать клапан – лучше обратиться в специализированную мастерскую, либо приобрести новый насос.

Разрыв питающего электрокабеля устранить достаточно просто, если он переломился около вилки. Труднее ликвидировать разрыв будет на погружных моделях дренажного насоса, в подводном месте. Здесь, из-за вероятности замыкания, нельзя соединять обрыв с помощью простой скрутки.

Потребуется обрезать шнур по месту перелома и присоединить его заново к двигателю. Для этого придётся снять крышку и удалить отрезанный остаток кабеля. Вместо него, при помощи натяжного элемента, прикрепляем длинный шнур с вилкой, после чего ставим крышку на место, аккуратно и тщательно затягиваем крепёжные болты.

Насос работает но не качает воду

В случае, когда электрическая часть насоса, судя по звуку, работает исправно, но вода на поверхность не подаётся, либо напор её существенно слабее, чем ранее.

Причин этому бывает несколько:

  • Забилась водоподающая магистраль – шланг или патрубок. Потребуется отсоединить шланг, подающий воду наверх, от патрубка и прочистить их от загрязнений. Если новый насос не может создать нужного напора, вероятно, длина водопроводных труб превышает технически рекомендованные показатели, и аппарат попросту не может создать нужное давление. Аналогичная причина кроется в чересчур малом диаметре трубопровода. Для увеличения напора потребуется уменьшить длину магистрали, либо увеличить диаметр труб (шланга).
  • Износ рабочего механизма – водонапорного колеса. У него, вследствие постоянного контакта с механическим мусором, содержащимся в воде, со временем могут износиться, погнуться, отломиться лопасти. Устранить такую неполадку можно лишь заменив деталь на новую.
  • Трудности с подачей воды могут возникнуть из-за слишком низкого расположения насоса или его всасывающей трубки. У дна колодца всегда наблюдается повышенная концентрация ила, взвешенного песка и глины. Подобная взвесь с трудом проходит сквозь фильтры, и напор падает. Для решения такой проблемы следует поднять насос повыше от дна скважины.
  • Забились фильтры. Промыть их можно мощьной струёй проточной воды. В особо «тяжёлых» случаях придётся разобрать корпус и прочистить механизм вручную.
  • При снижении мощности электромотора, возможно, произошла разгерметизация корпуса или водяных шлангов, вышли из строя подшипники, недостаточное напряжение в питающей электросети.
  • Неисправности электрической части можно определить, «прозвонив» проводку аппарата при помощи специального прибора – омметра. Он покажет обрыв проводки или сгоревшую обмотку электромотора.

Для точного определения неисправности и самостоятельного ремонта дренажного насоса придётся произвести его разборку. Делать это следует аккуратно, чтобы не повредить детали и узлы аппарата.

Устройства и основные узлы погружного насоса

В настоящее время в России можно найти гидроаппаратуру производителей Италии, США, Германии, Франции, Дании: ZDS, PEDROLLO, CALPEDA, WILO, Busch, GRUNDFOS, Tapflo и другие; российских компаний Джилекс, Ампика, Пинский ОМЗ, ГМС Ливгидромаш.

Погружные насосы предназначены для откачивания воды из скважин, колодцев или подвальных помещений зданий и при необходимости подачи её в разборную сеть водоснабжения. При этом рабочая область у них погружается в жидкость, из-за чего их так называют.

Существует несколько типов этих устройств:

  1. Центробежные, у которых главным элементом является крыльчатка (рабочее колесо) или винт.Примером их могут служить «Водомет», «Водолей», «Вихрь», «Спрут».
  2. Вибрационные, у которых во главе стоит поршень.Примером их может служить насос «Малыш».
  3. Вихревые, похожие на центробежные, но отличаются большей круговой скоростью жидкости.Примером может служить вихревой насос «Вихрь».

К основным узлам центробежных аппаратов относятся:

  • рабочее колесо или винт/шнек;
  • электродвигатель;
  • штанга;
  • сальниковые блоки;
  • соединительные муфты;
  • подшипники.

К основным узлам вибрационных аппаратов относятся:

  • корпус рабочей части;
  • блок привода;
  • электрическая катушка;
  • поршень;
  • диафрагма;
  • клапан
  • амортизатор;
  • упор;
  • муфта.

Выкладываем кирпичную печь

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке.

Принцип действия изделия

При подключении агрегата к источнику электропитания с сетевым напряжением 50 Гц якорь притягивается к сердечнику. Каждые полпериода он отбрасывается амортизатором обратно. Таким образом, за 1 период токовой волны, притяжение якоря происходит дважды. Следовательно, за 1 секунду он притягивается сотню раз. Также наблюдается и частая вибрация поршня, находящегося на штоке с якорем.

Насос Ручеек без корпуса

Благодаря объему, ограниченному клапаном и поршнем, образуется гидравлическая камера. Действия в ней пружинятся за счет упругости перекачиваемой среды, содержащей растворенный воздух, и колебаний поршня. В то время, как вода выталкивается в напорный патрубок, а пружина разжимается-сжимается, клапан обеспечивает вход жидкости и через всасывающие отверстия – ее выход.

Насос Ручеек в комплекте имеет капроновый трос, используемый для его закрепления и монтажа. Трос защищает потребителя от поражения электричеством в случае пробоя изоляции, так как не проводит ток.

Выводы и полезное видео по теме

Видео #1. Ремонт насоса “Сверчок” – полного аналога “Ручейка”:

Видео #2. Наглядная демонстрация ремонта вибрационного насоса:

Электронасос “Ручеек” – простой и надёжный агрегат. В случае поломки его можно починить своими руками, существенно сэкономив на ремонте. Но наилучшим вариантом будет предотвращение выхода насоса из строя. Сделать это совсем несложно, необходимо внимательно изучить инструкцию по эксплуатации и осуществлять своевременное обслуживание и контроль за работой оборудования.

Появились вопросы или желание поделиться опытом, полученным во время дачного вибрационного насоса? Пишите, пожалуйста, комментарии. Размещайте посты с вашим мнением и фото по теме.
