Как рассчитать объем воды в системе отопления, радиаторах, трубах

Что понадобится для расширения балкона

Поскольку вся конструкция должна быть очень надежна, для ее устройства не используются б/у материалы – все металлические детали должны быть без следов ржавчины, не деформированные и хорошего качества. Также весь металлопрокат следует обработать антикором, чтобы продлить срок его службы.

Материалы для расширения плиты:

  • Металлический уголок 40х40 или 50х50 мм;
  • Профилированная труба сечением 100х50 мм;
  • Полоса;
  • Швеллер;
  • Профнастил.

Перед закупкой необходимых материалов проводится обмер балкона, и высчитываются погонные метры металлических деталей. Все расчеты выполняются индивидуально, в зависимости от размеров балкона и на сколько он будет увеличиваться.

Читать дальше: Коллективное письмо в защиту руководителя образец

Так как все металлические детали соединяются сваркой, также понадобится сварочный аппарат и сварщик. Если знакомых сварщиков нет, можно пригласить наемного рабочего, который за 2-3 дня выполнит все сварочные работы.

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

  • Sпомещ – сумма площадей всех комнат, которые требую отопления;
  • Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

  • северные области – 1,5 – 2 кВт/м2;
  • центральная зона – 1 – 1,5 кВт/м2;
  • южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

Антифриз в качестве теплоносителя

Более высокими характеристиками для эффективной работы отопительной системы обладает такой тип теплоносителя, как антифриз. Заливая антифриз в контур отопительной системы, можно свести риск замерзания отопительной системы в холодное время года до минимума. Антифриз рассчитан на более низкие температуры, чем вода, и они не способны изменить его физического состояния. Антифриз выделяется многими преимуществами, так как он не вызывает отложений накипи и не способствует коррозийному износу внутренней области элементов системы отопления.

Даже если антифриз и затвердеет при очень низких температурах, он не будет расширяться подобно воде, а это не повлечет никаких поломок компонентов отопительной системы. В случае замерзания антифриз превратится в гелеобразный состав, а объем сохранится прежний. Если после замерзания температура теплоносителя в системе отопления повысится, он из гелеобразного состояния перейдет в жидкое, а это не вызовет никаких негативных последствий для отопительного контура.

Многие производители добавляют в антифриз различные присадки, которые способны увеличить эксплуатационный срок отопительной системы.

Такие присадки способствуют удалению из элементов отопительной системы различных отложений и накипи, а также устраняют очаги коррозии. Выбирая антифриз, нужно помнить, что такой теплоноситель не является универсальным. Присадки, которые в нем содержаться, подойдут только для определенных материалов.

Существующие теплоносители для систем отопления-антифризы можно разделить на две категории исходя из температуры их замерзания. Одни рассчитаны на температуру до – 6 градусов, а другие до -35 градусов.

Свойства различных видов антифризов

Состав такого теплоносителя, как антифриз рассчитан на полных пять лет эксплуатации, или на 10 сезонов отопления. Расчет теплоносителя в системе отопления должен быть точным.

Существуют у антифриза и свои недостатки:

  • Теплоемкость антифриза на 15% ниже, чем у воды, а значит, они будут медленнее отдавать тепло;
  • У них довольно высокая вязкость, а это значит, что в систему нужно будет монтировать достаточно мощный циркуляционный насос.
  • При нагреве антифриз увеличивается в объеме больше чем вода, значит, отопительная система должна включать расширительный бак закрытого типа, а радиаторы должны обладать большей емкостью, чем те, которые используются для организации отопительной системы, в которой теплоносителем является вода.
  • Скорость теплоносителя в системе отопления – то есть, текучесть антифриза, на 50% больше чем у воды, значит, все соединительные разъемы отопительной системы необходимо очень тщательно герметизировать.
  • Антифриз, который включает в свой состав этиленгликоль, является для человека токсичным, поэтому его можно использовать только для котлов одноконтурного типа.

В случае использования в системе отопления такого типа теплоносителя, как антифриз, необходимо учитывать определенные условия:

  • Система должны быть дополнена циркуляционным насосом с мощными параметрами. Если циркуляция теплоносителя в системе отопления и контур отопления является большой протяженности, то циркуляционный насос должен быть наружной установки.
  • Объем расширительного бака должен быть не меньше, чем в два раза по сравнению с баком, который применяется для такого теплоносителя, как вода.
  • В отопительную систему необходимо монтировать объемные радиаторы и трубы с большим диаметром.
  • Запрещается использовать воздухоотводчики автоматического типа. Для отопительной системы, в которой теплоносителем является антифриз, можно использовать только краны ручного типа. Более популярным краном ручного типа является кран Маевского.
  • Если антифриз разбавлять, то только с дистиллированной водой. Талая, дождевая или колодезная вода никак не подойдут.
  • Перед тем, как будет производиться заправка системы отопления теплоносителем – антифризом, ее нужно хорошо промыть водой, не забывая и про котел. Производители антифризов рекомендуют менять их в системе отопления хотя бы раз в три года.
  • Если  котел холодный, то не рекомендуется задавать сразу высокие нормативы температуры теплоносителя системе отопления. Она должны подниматься постепенным образом, теплоносителю необходимо некоторое время на обогрев.

Если зимой двухконтурный котел, работающий на антифризе, будет отключен на долгий период, то необходимо из контура горячего водоснабжения слить воду. В случае замерзания вода может расшириться и нанести ущерб трубам или другим элементам отопительной системы.

Расчет объёма расширительного бака отопления


Конструкция расширительного бака

Для безопасной работы отопительной системы необходима установка специального оборудования – воздухоотводчика, спускного клапана и расширительного бака. Последний предназначен для компенсации теплового расширения горячей воды и уменьшения критического давления до нормальных показателей.

Бак закрытого типа

Фактический объем расширительного бака для системы отопления – величина не постоянная. Это объясняется его конструкцией. Для закрытых схем теплоснабжения устанавливают мембранные модели, разделенные на две камеры. Одна из них заполнена воздухом с определенным показателем давления. Он должен быть меньше критического для отопительной системы на 10% -15%. Вторая часть заполняется водой из патрубка, подключенного к магистрали.

Для расчета объема расширительного бака в отопительной системе нужно узнать коэффициент его заполнения (Кзап). Эту величину можно взять из данных таблицы:

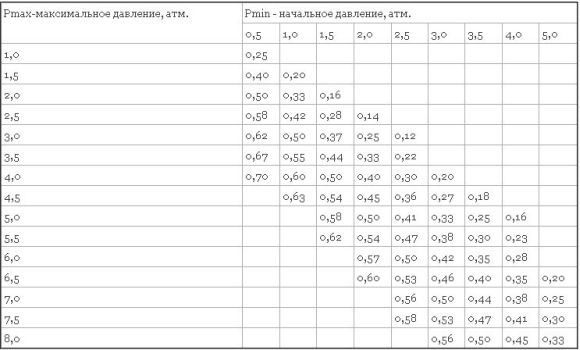

Таблица коэффициента заполнения расширительного бака

Помимо этого показателя потребуется определить дополнительные:

  • Нормированный коэффициент теплового расширения воды при температуре +85°С, Е – 0,034;
  • Общий объем воды в отопительной системе, С;
  • Начальное (Рмин) и максимальное (Рмакс) давление в трубах.

Дальнейшие вычисления объема расширительного бака для системы отопления выполняются по формуле:

Если в теплоснабжении используется антифриз или другая незамерзающая жидкость – значение коэффициента расширения будет больше на 10-15%. Согласно этой методике можно с большой точность рассчитать вместимость расширительного бака в отопительной системе.

Открытый расширительный бачок


Открытый расширительный бак

Для вычисления объема открытого расширительного бака в системе отопления можно воспользоваться менее трудоемкой методикой. К нему предъявляются меньшие требования, так как фактически он необходим для контроля уровня теплоносителя.

Главной величиной является температурное расширение воды по мере повышения ее степени нагрева. Этот показатель равен 0,3% на каждые +10°С. Зная общий объем отопительной системы и тепловой режим работы можно вычислить максимальный объем бака. При этом следует помнить, он может быть заполнен теплоносителем только на 2/3. Предположим, что вместимость труб и радиаторов составляет 450 л, а максимальная температура равна +90°С. Тогда рекомендуемый объем расширительного бака вычисляется по следующей формуле:

Vбак=450*(0,003*9)/2/3=18 литров.

Полученный результат рекомендуется увеличить на 10-15%. Это связанно в возможными изменениями общего расчет объема воды в системе отопления при установке дополнительных батарей и радиаторов.

Методика расчёта объёма расширительного мембранного бака для системы отопления:

Представленный ниже расчет предназначен для индивидуальных систем отопления и значительно упрощен.
Его точность составляет 10%. Мы считаем, что этого вполне достаточно

1. Определим, какой тип жидкости Вы будете использовать в виде теплоносителя. Для примера расчета в качестве теплоносителя мы возьмем воду.
Коэффициент температурного расширения воды принят равным 0,034 (это соответствует температуре 85oС)

2. Определим объем воды в системе. Приблизительно его можно рассчитать в зависимости от мощности котла из расчета 15 литров на каждый киловатт мощности .
Например, при мощности котла 40 кВт, объем воды в системе будет равен 600 литрам

3. Определим величину максимального допустимого давления в системе отопления.
Она задана порогом срабатывания клапана безопасности в системе отопления

4. Также в расчетах используется величина первоначального давления воздуха в расширительном баке Ро.
Давление Ро не должно быть меньше , чем гиростатическое давление системы отопления в точке расположения расширительного бака

5. Полный объем расширения V можно подсчитать по формуле:

V = (e x C) / (1 – (Po/Pmax))

Подготовка проекта

Перед началом строительства необходимо подготовить соответствующий проект, в котором будут соблюдены и указаны основные параметры и особенности будущей постройки. Балкон не является исключением и также нуждается в проектировании.

Рассмотрим особенности и порядок проектирования балкона:

  • Первым делом, до начала проектирования необходимо будет собрать кое-какие сведения, касающиеся функциональных особенностей самого дома. Нужно уточнить, разрешены ли дополнительные постройки по техническим данным, а также параметры, которые может иметь постройка;
  • Исходя из полученных данных производится черновое проектирование балконного помещения, которое необходимо для предъявления юристам чтобы получить разрешение на строительство. Далее проект дорабатывается, улучшается и в таком виде предъявляется в БТИ;
  • При проектировании необходимо учесть абсолютно все: устойчивость конструкции, тяжесть предполагаемых к использованию материалов, а также оснащение балкона соответствующими креплениями. Чтобы конструкция была надежной необходимо учесть все аспекты и максимально точно отразить их на чертежах, по которым и будет производиться постройка.

Расчет потребления теплоносителя

Предварительно каждая отопительная ветвь разбивается на участки. Разбивку делают с учетом расхода воды, который меняется от одного отопительного элемента к другому. Сначала определяют, какой именно объем теплоносителя необходим для высокой производительности отопительного прибора, по формуле: G = 860q/Δt, где:

  • G — требуемый объем теплоносителя (кг/ч);
  • q — тепловая мощность отопительного элемента (кВт);
  • Δt — разность показателей температур подающего и обратного контура отопления. Как правило, используют +20C.

В этом видео вы узнаете, как выглядит система расчёта гидравлики:

Выполнение гидравлического расчета отопления начинается с конечного отопительного элемента, наиболее отдаленного от котлоагрегата, так как именно он должен обеспечиваться необходимым объемом нагретой воды из расчета одной секции батареи. Если мощность секции составляет 2 кВт, то вычисления можно будет сделать, используя следующие данные: 860 х 2 ÷ 20 = 86 (кг/ч).

Итоговое значение удобнее будет перевести в литры, применяя формулу: GV = G /3600ρ, где:

  • GV — это потребление теплоносителя;
  • ρ — плотность воды, величина которой приведена в таблицах.

Объем системы отопления

Расчет объема системы отопления необходим для определения объема расширительного бака, подбора котла отопления или определения необходимого количества теплоносителя.

Порядок проведения расчета объема системы отопленияРасчет объема теплоносителя в радиаторах отопленияРасчет объема теплоносителя в трубах отопленияПример расчета объема системы отопления

Рассчитать объем системы отопления достаточно просто, для этого необходимо просуммировать внутренний объем всех элементов системы. Проблема возникает именно в определении объема внутренних элементов, для того чтобы не перечитывать ГОСТы и паспорта на приборы отопления в этой статье собраны вся необходимая информация. Она значительно упростит расчет Вашей системы отопления.

Калькулятор расчёта общего объёма системы отопления

Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел.

Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

  • МС 140-300 – 0,8-1,3;
  • МС 140-500 – 1,3-1,8;
  • МС-140 – 1,1-1,4;
  • МС 90-500 – 0,9-1,2;
  • МС 100-500 – 0,9-1,2;
  • МС 110-500 – 1-1,4.

Размеры алюминиевых радиаторов отопления, секций и труб

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

  • ЧМ1-70-300 – 0,66;
  • ЧМ1-70-500 – 0,9;
  • ЧМ2-100-300 – 0,7;
  • ЧМ2-100-500 – 0,95;
  • ЧМ3-120-300 – 0,95;
  • ЧМ3-120-500 – 1,38.

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

  • 350 мм – 0,2-0,3;
  • 500 мм – 0,35-0,45;
  • 600 мм – 0,4-0,5;
  • 900 мм – 0,6-0,8;
  • 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Какой биметаллический радиатор выбрать – секреты экспертов

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

  • 35 см – 0,1-0,15;
  • 50 см – 0,2-0,3;
  • 60 см – 0,25-0,35;
  • 90 см – 0,3-0,5;
  • 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Алюминиевый3500,20,3
5000,350,45
6000,40,5
9000,60,8
12000,81
Биметаллический3500,10,15
5000,20,3
6000,250,35
9000,30,5
12000,40,6
ЧугунныйМС 140-3000,81,3
МС 140-5001,31,8
МС-1401,11,4
МС 90-5000,91,2
МС 100-5000,90,2
МС 110-50011,4

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

(6 4,83 из 5) Загрузка…

Как посчитать объем воды в системе отопления

Расход воды в централизованных системах отопления рядовыми пользователями не учитывается. Но знать объем системы отопления, которая создается для оснащения отдельной квартиры (дома) необходимо. Эти данные помогут точнее определить несколько важных эксплуатационных параметров, о которых будет рассказано далее.

Для чего нужен расчет количества воды в системе отопления

При установке соответствующего оборудования в загородные частные дома многие хозяева предпочитают использовать специальные жидкости.

Качественный антифриз, со специальными добавками, предотвращает возникновение коррозийных процессов, что повышает долговечность металлических труб и других компонентов инженерной системы. Он не превращается в лед при низких температурах.

Это свойство пригодится при несанкционированном отключении оборудования, в иных аварийных ситуациях. Но такая жидкость стоит дороже воды, поэтому необходим точный расчет потребностей.

Второй задачей является уточнение объема емкости расширительного бака. Если она будет недостаточной в закрытых системах, то устройство не будет выполнять полноценно свои функции по компенсации расширения жидкости при нагреве.

Как определить количество воды экспериментально, сделать расчет

Самым простым способом узнать, сколько понадобится жидкости для заполнения системы, является опыт. После подключения дома нового отопительного оборудования открывается вентиль для их заполнения. Нужное значение будет получено, как результат показаний счетчика расхода воды. Второй вариант – обратное действие. Можно производить слив из системы, используя ведро, или другую емкость с известным объемом.

Понятно, что подобные операции допустимы только при наличии дома установленного оборудования. В действительности посчитать придется заранее, чтобы правильно определиться с параметрами соответствующего проекта. Далее будет рассмотрена правильная последовательность действий, которая поможет рассчитать объем теплоносителя:

  • Выясняется количество жидкости, которое вмещает котел. Эти данные указываются в техническом паспорте на соответствующее изделие. Устройства проточного типа экономичнее. Но те, в которых используются накопительные емкости, способны быстро обеспечить потребителей горячей водой. В некоторых моделях котлов, работающих на твердом топливе, соответствующий объем достигает 50-ти литров.
  • Далее суммируются аналогичные характеристики радиаторов отопления. Как правило, самые крупные – чугунные радиаторы. Для заполнения одной секции такого прибора может потребоваться не менее полутора литров жидкости.
  • Емкость обвязки считают только с учетом данных по трубам. Чтобы произвести расчет используется следующая формула: V (объем жидкости для заполнения трубопровода) = П (3, 14 –число «Пи») х R 2 (радиус трубы во второй степени) х L (длина трубопровода).
  • Последнее действие – суммирование имеющихся величин.

https://youtube.com/watch?v=GrYdSoMrDqc

Чтобы правильно рассчитать внутренний объем труб надо использовать только сопоставимые величины. Точный радиус вычисляется с использованием вычитания двойной ширины стенок. Приведем пример, который основан на следующих исходных данных:

  • Длина труб: 12 метров.
  • Диаметр (наружный): 24 мм.
  • Толщина стенок : 2 мм.

Вначале надо рассчитать внутренний радиус: R = 24 — (2х2)/2 =10 мм.

Теперь можно использовать приведенную выше формулу: V = 3,14 х 10 2 /1000 х 12 = 3,768 литра. К этому значению прибавляют объемы котла и радиаторов отопления.

Какой должна быть величина емкости расширительного бака

Как правило, рассчитать точно эту величину надо, если предполагается создание дома отопительной системы закрытого типа. Чтобы получить искомое значение применяют следующую формулу: VR (объем расширительного бака) = (VO (общий объем, который рассчитывается по рассмотренной выше методике) х KR (коэффициент расширения жидкости)) / KE (коэффициент эффективности). KR принимается для воды равным 0,04 (антифриз – 0,044). KE – это показатель, который вычисляют с использованием формулы: KE = (PM (максимальное давление в системе) – PN (номинальное давление, при котором происходит наполнение бака))/ (PM+1).

https://youtube.com/watch?v=syF9KpsxZO8

Таким образом, чтобы выяснить количество незамерзающей жидкости для заполнения отопительной системы надо сложить все перечисленные выше объемы:

  • котла;
  • батарей;
  • трубопровода;
  • расширительного бака.

Пример расчета объема системы отопления

Трубы отопления стальные причем стояки выполнены из труб 1/2’’, подача и обратка из трубы 1’’. Общая длина стояков 12 м, длина обратки и подачи 20м.

Считаем. 12х0,177+20х0,491=11,944 л.

Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления.

Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел.

Конкретные расчёты

Допустим, нужно сделать расчёт для домовладения площадью 150 кв. м. Если принять, что на 1 квадратный метр теряется 100 Ватт тепла, получаем: 150х100=15 кВатт тепловых потерь.

Как соотносится это значение с циркуляционным насосом? При тепловых потерях происходит постоянный расход тепловой энергии. Для поддержания температурного режима в помещении необходимо большее количество энергии, чем для его компенсации.

Для расчёта циркуляционного насоса для системы отопления, следует понимать, какие у него функции. Это устройство выполняет следующие задачи:

  • создать напор воды, достаточный для того, чтобы преодолеть гидравлическое сопротивление узлов системы;
  • перекачать по трубам и радиаторам такой объем горячей воды, который требуется для эффективного прогрева домовладения.

То есть, для того, чтобы система заработала, нужно подогнать тепловую энергию к радиатору. И эту функцию выполняет циркуляционный насос. Именно он стимулирует подачу теплоносителя к приборам отопления.

Следующая задача: какое количество воды, согретой до нужной температуры, надо доставить к радиаторам за определённый период времени, при этом компенсируя все теплопотери? Ответ выражается в количестве перекачанного теплоносителя в единицу времени. Это и будет называться мощностью, которой обладает циркуляционный насос. И наоборот: можно определить примерный расход теплоносителя по мощности насоса.

Данные, которые для этого нужны:

  • Количество тепловой энергии, необходимой для того, чтобы компенсировать теплопотери. Для данного домовладения площадью 150 кв. метров эта цифра 15 кВт.
  • Удельная теплоёмкость воды, которая выступает в роли теплоносителя — 4200 Дж на 1 килограмм воды, на каждый градус температуры.
  • Дельта температур между водой на подаче из котла и на последнем отрезке трубопровода в обратке.

Считается, что в нормальных условиях это последнее значение не бывает больше 20 градусов. В среднем берут 15 градусов.

Формула для того, чтобы рассчитать насос, следующая: G/(cх(Т1-Т2))= Q

  • Q — это расходование теплоносителя в отопительной системе. Столько жидкости при определённой температуре нужно доставить циркуляционному насосу к отопительным приборам в единицу времени, чтобы теплопотери были компенсированы. Нецелесообразно приобретать устройство, у которого мощность больше. Это приведёт только к повышенному расходу электричества.
  • G — теплопотери дома;
  • Т2 — температура теплоносителя, вытекающая из теплообменника котла. Это именно тот уровень температуры, который нужен для обогрева помещения (примерно 80 градусов);
  • Т1 — температура теплоносителя на обратном трубопроводе при входе в котёл (чаще всего 60 градусов);
  • с — это удельная теплоёмкость воды (4200 Джоулей на кг).

При вычислении с помощью указанной формулы получается цифра 2,4 кг/с.

Теперь нужно перевести этот показатель на язык производителей циркуляционных насосов.

1 килограмм воды соответствует 1 кубическому дециметру. Один кубический метр равен 1000 кубических дециметров.

Получается, что в секунду насос перекачивает воду следующим объёмом:

2,4/1000=0,0024 куб. м.

Далее нужно перевести секунды в часы:

0,0024х3600=8,64 куб. м/ч.

Заключение

Рассчитать, какая емкость рабочей жидкости необходима в системе, да еще без малейших погрешностей, сможет не каждый. Вот почему некоторые, когда не хотят производить подсчеты, делают так. Поначалу они заполняют отопительную систему на 90 процентов. Потом проверяют, как она работает. А затем стравливают воздух, который скопился, и продолжают заполнять систему.

Когда отопительная система эксплуатируется, то уровень теплоносителя снижается, поскольку идут конвекционные процессы. Во время этого процесса котел теряет производительность. Вот почему в резерве должна находиться еще одна емкость, содержащая рабочую жидкость. Так можно будет отследить убыль теплоносителя. Если появится необходимость его пополнить, то это можно будет сделать легко.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
