Как правильно рассчитать мощность газового котла

Популярные модели

Пользующиеся повышенным спросом образцы газовых котлов представлены одноконтурными моделями в настенном и напольном исполнении. К их плюсам относят компактность и простоту обслуживания, к недостаткам – ограниченные функциональные возможности.

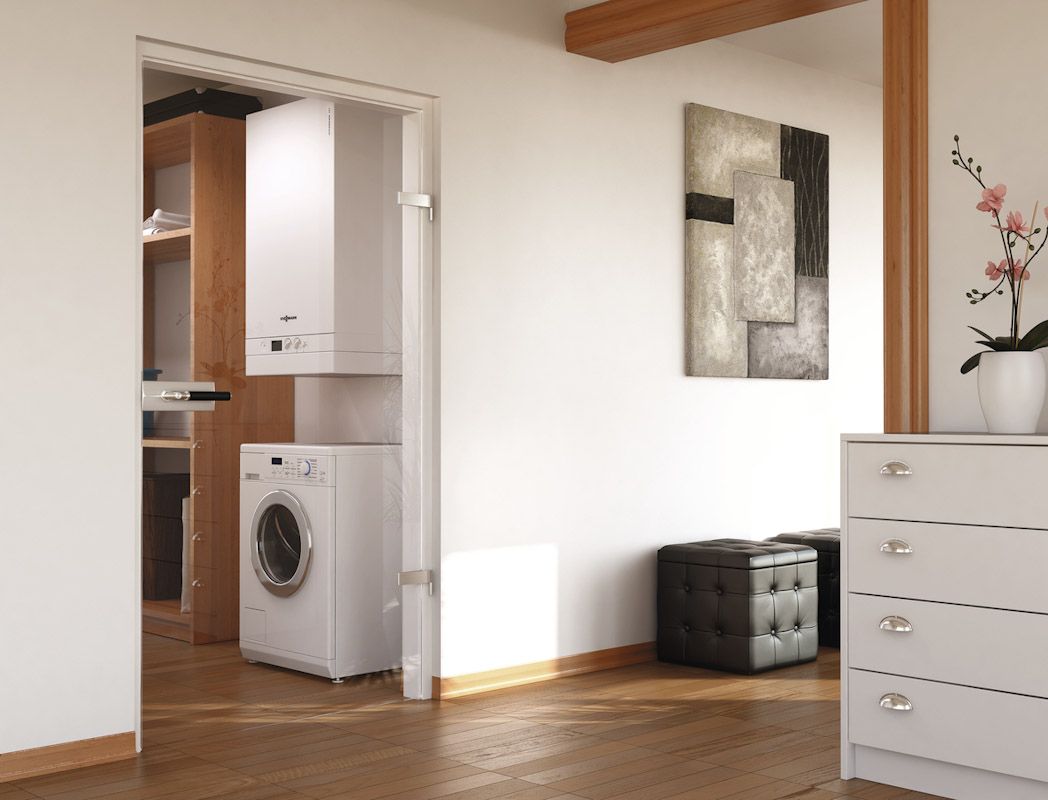

Настенные модели

Монтируемые на стене изделия представлены образцом Viessmann Vitopend 100-W A1HB003, в линейку которого входят три модели с заявленными мощностями 24, 30 и 34 кВт. Они изготавливаются на единой модульной платформе, что заметно упрощает их установку по месту эксплуатации и гарантийное обслуживание. К достоинствам этих изделий относят:

  • малый расход газа, не превышающий 3,5 м3/час;
  • автоматическая перестройка мощности в зависимости от температуры окружающей среды;
  • высокий КПД, достигающий 93%;
  • наличие в комплекте коаксиального дымохода, оснащенного защитой от обмерзания;
  • универсальность (изделия могут работать на сжиженном газу).

Относительным недостатком этих моделей считается отсутствие выносного пульта управления.

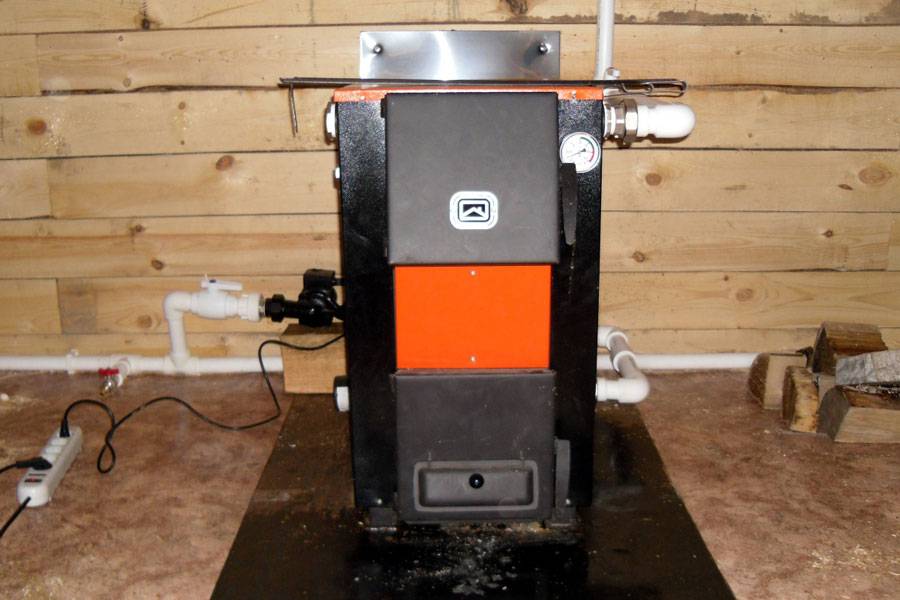

Напольные агрегаты

Этот агрегат прекрасно справляется с нестабильностью рабочего напряжения в электросети и невысоким уровнем давлении газа в системе. Благодаря стальному теплообменнику из листовых заготовок толщиной 3 мм GAZ 2500 способен прослужить без поломок в течение почти 20-ти лет. В представленную производителем из Германии серию вошли четыре модели с тепловой мощностью от 22 до 42 кВт.

Несмотря на то что собираются эти изделия в пределах России, назвать их дешевыми никак нельзя. Зато в них предусмотрена встроенная автоматика, а также возможность подключения бойлера косвенного нагрева. К достоинствам этих моделей относят:

  • наличие надежного стального теплообменника повышенной емкости;
  • возможность регулировки мощности в диапазоне от 60 до 100%;
  • допустимость выставления режимов работы, выбираемых с помощью встроенной автоматики;
  • наличие пульта управления;
  • возможность переориентации на баллонный газ.

К числу недостатков немецких напольных агрегатов следует отнести их высокую стоимость.

Недорогие агрегаты

К сравнительно недорогим моделям одноконтурных газовых котлов относятся изделия под фирменным наименованием Protherm Медведь 40 KLOM, рассчитанные на мощность не менее 35 кВт. Агрегаты с такими показателями оптимально подходят экономным домовладельцам, нуждающимся в обогреве теплым воздухом жилых площадей не более 250 м2. Функционал этого образца не слишком велик, но все необходимое для его безопасной эксплуатации присутствует опционально.

Производитель отказался от встроенной электроники, что превратило модель в полностью энергонезависимое устройство. Для запуска оборудования в эксплуатацию достаточно подключить к нему газовую подачу. С учетом низкой стоимости этого образца серьезных недостатков в его работе не обнаружено.

Более точный расчет мощности газового котла

Требуются более точные вычисления, которые выполняют по формуле: МК = QтхКзап, где:

  • Qт – планируемые теплопотери здания, кВт;
  • Кзап – поправочный коэффициент, равный 1,15 — 1,2. Именно на такую величину рекомендуется увеличивать мощность котла, получаемую в результате промежуточных расчетов.

Для его определения используют формулу: Qт = VхРtхk/860, где:

  • V — объем отапливаемого помещения, м³;
  • Рt — разница между внутренней и наружной температурами по Цельсию;
  • K — коэффициент рассеивания, зависящий от степени теплоизоляции дома.

Этот поправочный коэффициент зависит от особенностей объекта:

  • когда строение не имеет теплоизоляции и является простой деревянной или металлической конструкцией, он равен 3,0-4,0;
  • при наличии незначительной степени изоляции обычно в зданиях с одинарной кирпичной кладкой, старыми окнами и крышей рассеивание составляет 2,0-2,9;
  • когда уровень утепления постройки средний, при возведении ее использовалась двойная кирпичная кладка, она имеет стандартную кровлю и небольшое количество оконных проемов коэффициент равен 1,0-1,9;

Для этого в таблицу (см. фото) потребуется внести ряд данных:

  • необходимая температура в помещении;
  • средняя температура на протяжении семи самых холодных дней в году;
  • этажность дома;
  • высота потолков;
  • количество окон и их описание, включающее размеры и другие параметры;
  • сведения о перекрытиях;
  • информация о принудительной вентиляции;
  • длина каждой из стен, их толщина и материал изготовления;
  • потребность в ГВС.

Для построек более сложных по конструкции данные варианты подсчетов могут оказаться непригодными в том случае, если:

  • в здании есть помещения, имеющие разную высоту потолков;
  • запроектирован монтаж конструкции «теплый пол»;
  • планируется строительство помещений, для которых требуется повышенный расход тепловой энергии. Такими объектами являются, например, сауна, бассейн, зимний сад и прочее (прочитайте: «Расчет тепловых потерь здания»).

При расчете мощности газового котла помогут простые советы на видео:

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпиваЕдиница измеренияУдельная теплота сгорания в кКалУдельная теплота сгорания в кВтУдельная теплота сгорания в МДж
Природный газ1 м 38000 кКал9,2 кВт33,5 МДж
Сжиженный газ1 кг10800 кКал12,5 кВт45,2 МДж
Уголь каменный (W=10%)1 кг6450 кКал7,5 кВт27 МДж
Пеллета древесная1 кг4100 кКал4,7 кВт17,17 МДж
Высушенная древесина (W=20%)1 кг3400 кКал3,9 кВт14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Проекты домов с цоколем

Расчёт параметров стропильной системы

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната — 8.0-9.0 л/мин;
  • душевая установка — 9 л/мин;
  • унитаз — 4.0 л/мин;
  • смеситель в мойке — 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо — 24кВт, 14 мин;
  • 120 л, Мо — 24кВт,17 мин;
  • 200 л, Мо — 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Подготовительные работы

Формулы и коэфиценты расчета

До того как приступить непосредственно к расчетам мощности, давайте для начала рассмотрим, какие показатели будут использоваться.

  1. Мощность отопителя на 10 метров квадратных, которая определяется с учетом климатических особенностей конкретного региона (Wуд):
    — для городов, расположенных на севере, она составляет примерно 1.5-2 киловатта;
    — для тех, кто расположен на юге – 0.7-0.9 киловатта;
    — и для городов Московской области – 1.2-1.5 киловатта.
  2. Площадь отапливаемого помещения – обозначается буквой S.

Ниже приведена формула расчета:

Важно! Существует и более простой способ подобных вычислений, в котором Wуд будет равняться единице. Следовательно, мощность котла будет становить 10 киловатт на 100 метров квадратных

Но если делать все таким образом, то к итоговому результату необходимо добавить еще порядка 15%, дабы значение было более объективным.

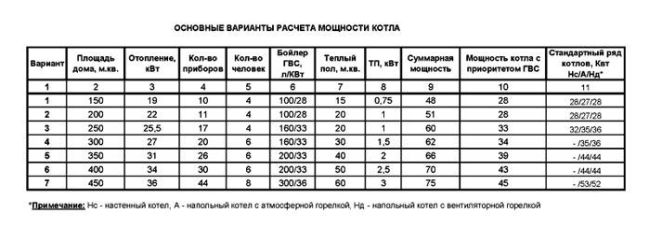

Таблица мощности и затрат на отопления

Формула для расчета мощности котла

Во время выполнения для отопительного котла расчетов мощности конечный показатель все равно придется округлить, поскольку у приобретаемой котельной установки обязательно должен присутствовать запас мощности. По этой причине при расчетах мощности необходимо использовать следующую формулу:

W = S*Wуд, где

  • S – суммарная площадь здания, которая нуждается в прогреве, определяемая включением всех помещений вне зависимости от их назначения, в кв.м.
  • W – мощность котельной установки, кВт.
  • Wуд. – среднестатистический показатель удельной мощности, использование подобного параметра позволяет добиться большей точности расчетов за счет корректировки показателей на основе особенностей конкретной климатической зоны, кВт/кв.м.

Этот параметр выведен на основании многолетнего опыта работы различных систем для разных территорий. Показатель, получаемый в результате перемножения площади с указанным параметром, будет соответствовать усреднённому значению мощности. При этом он подлежит обязательному округлению с учетом выше указанных особенностей.

Пример расчета мощности котла

Объектом же, для которого будут выполняться расчеты, будет выступать частный дом площадью 140 квадратных метров. В качестве региона выберем Краснодарский край. Сразу уточним, что речь идет о газовом котле, который помимо решения задачи по обогреву будет снабжать водой сантехнические приборы. Также упомянем, что расчеты проводятся для дома, где установлена система с естественной циркуляцией, в которой отсутствует высокое давление.

Для рассматриваемой ситуации удельная мощность составит 0,85 кВт/м2.

Если следовать всем правилам расчетов, то получим, что для выбранного дома промежуточный коэффициент расчета составит 14 (140 кв.м/10 кв.м.). Его определили, помня об условии, согласно которому на каждые 10 квадратных метров отапливаемых помещений должно приходиться 1 кВт тепла, вырабатываемого отопительным котлом.

Если продолжить расчеты, то получим

14 * 0.85 = 11.9 кВт.

Расчетный показатель соответствует количеству тепловой энергии, что соотносится с потребностями дома, обладающего обычными теплотехническими характеристиками. Помня о том, что в функции котельной установки будет входить обеспечение горячего водоснабжения для душа и раковины, необходимо увеличить расчетный показатель дополнительно на 20%.

11.9 + 11.9 * 0.2 = 14.28 кВт.

Не забываем о том, что в системе не используется циркуляционный насос, из-за чего давление в ней может колебаться. По этой причине высчитанный на прошлом этапе показатель необходимо увеличить еще на 15%, чтобы иметь запас тепла и энергии.

14.28 + 11.9 * 0.15 = 16.07 кВт.

Необходимо учесть утечки тепла, которые возникнут во время работы системы. По этой причине результат необходимо округлить в большую сторону. В результате мы получим, что выбираемый отопительный котел должен иметь мощность не менее, чем 17 кВт.

Выполнять расчеты мощности для котла следует еще тогда, когда разрабатывается проект конкретного здания. Дело в том, что добиться эффективной работы отопительной системы можно при наличии необходимых условий, которые связаны с выделением топочного помещения, а также устройством в помещениях дымохода и вентиляции.

Мощность является важным параметром для отопительного котла, от которого зависит эффективность обогрева как каждого конкретного помещения, так и всего здания в целом. Причем расчет этой характеристики является достаточно сложным мероприятием, где необходимо учитывать различные факторы.

Учитывая, что рядовой владелец незнаком с большей частью параметров, которые могут повлиять на эффективность работы отопительного котла, лучше всего поручить эту работу квалифицированным специалистам. Ведь когда речь заходит о создании наиболее комфортных условий проживания и оптимизации затрат на отопление, проявлять инициативу неуместно.

Какие величины используют при расчетах

Самый простой способ оценки тепловой мощности генератора тепла сохранился с прошлого века. В соответствии с ним требуется 1квт на 10 м2 отапливаемой площади.

Эти нормы выводились без учета современных конструкционных и теплоизолирующих материалов и технологий строительства. Они не учитывают также климатических особенностей разных регионов страны.

Тем не менее они вполне применимы для небольшого дома стандартной конструкции, с теплоизолированными полом, стенами и перекрытием, оснащенному современными дверями и окнами с металлопластиковыми стеклопакетами. Потребуется лишь применить поправочные коэффициенты для климатической зоны и горячего водоснабжения.

Какие еще способы используются? Более сложный метод- теоретический тепловой расчет. Его выполняет инженер- теплотехник на основании следующих данных:

  • поэтажный план строения;
  • строительные чертежи;
  • спецификация приименных конструкционных и теплоизолирующих материалов;
  • тип и площадь примененных окон и дверей;
  • коэффициенты теплопередачи этих материалов;
  • производительность вентиляционных систем, плановая и максимальная;
  • роза ветров для данного района;
  • таблица среднемесячных температур;
  • наличие проточного или накопительного водонагревателя и средний расход горячей воды.

На первом этапе определяются расчетные теплопотери для каждого элемента конструкции дома, они суммируются и получается общая теплопотери дома.

Такой расчет достаточно сложен и требует профессиональных навыков. Строительные калькуляторы, размещенные на сайтах производителей котлов, также дают лишь приблизительную оценку.

Для точного расчета кроме теоретических данных о теплопотерях используются результаты измерений пирометром или инфравизором. Они показывают карту утечек тепла и помогают измерить их фактическую мощность для того или иного элемента конструкции. Кроме того, съемка здания в тепловом диапазоне позволяет локализовать пути ухода тепла и установить в этих местах дополнительную термоизоляцию.

При точном расчете также делается запас на резкое похолодание и другие экстренные ситуации.

Стоит ли покупать слишком мощный котел?

Точные вычисления могут показаться излишними, особенно потому, что конечный результат всё равно округляется в большую сторону.

Поэтому некоторые домовладельцы просто решают приобрести котёл помощнее «на всякий случай», а ответственность за то, чтобы температура в доме не зашкаливала, возлагается на автоматические системы регулирования в котле.

Однако, есть основания не следовать такой логике!

К чему может привести избыточная мощность котла:

  • Вы переплачиваете за оборудование при покупке, ведь более мощный котёл стоит дороже.
  • В дымоходах быстрее образовывается конденсат.
  • Котёл работает не эффективно, быстрее изнашиваются узлы системы.

Ну, и просто-напросто автоматика может давать сбой и выходить из строя.

Бывает, что для небольшого здания с хорошей теплоизоляцией высчитанная мощность котла может быть совсем небольшой. Если владелец не найдёт в продаже подходящего котла – это единственный оправданный повод взять прибор большей мощности.

Факторы, влияющие на расчетную мощность

На расчетную мощность отопительного котла влияют такие факторы, как:

  • площадь постройки;
  • высота потолков, т.е. объем помещений;
  • строительные материалы, из которых возведен дом;
  • тип и качество устройства теплоизоляции;
  • количество и тип окон и дверей;
  • климатический пояс, в котором будет работать котел;
  • использование котла в качестве проточного или накопительного водонагревателя.

На расчетную мощность котла влияет высота потолков

Основной принцип расчета – котел должен восполнять потери тепла, происходящие за счет теплопередачи, конвекции, планового и случайного воздухообмена с улицей.

Кроме того, должен быть предусмотрен запас мощности для аномально холодных дней.

Если в обозримой перспективе планируется расширение площади постройки (или отапливаемой площади, т.е. утепление веранд или цоколя), расчет разумно проводить исходя из конечной площади теплых помещений.

Запас мощности предусматривается также и для того, чтобы котел не работал постоянно на пределе своей производительности. Это ведет к повышенному износу оборудования и к преждевременному выходу его из строя.

Какой запас мощности должен быть

Мощность для подбора источника отопления с бойлером косвенного нагрева при одновременной работе отопления и ГВС определяется по формуле:

М к= (Мо+Мгвс)*Кз,

где:

  • Мк-комбинированная мощность, кВТ;
  • Мо — мощность источника, достаточная для обеспечения отопительной нагрузки дома, кВт;
  • Мгвс — мощность источника нужная для компенсации нагрузки на горячее водоснабжение, кВт;
  • Кз — коэффициент запаса.

В случае поочередного функционирования систем отопления и ГВС:

Мк= Мгвс *Кз
Очень важно! Рассчитывая производительность оборудования по отоплению и ГВС, необходимо учитывать, чтобы мощность БКН никак не превышала аналогичный показатель в котле. По этой причине его необходимо выбирать такой теплопроизводительности в кВт, чтобы он мог с запасом покрыть нагрузку и отопления, и ГВС.
Резерв производительности подсчитывается в зависимости от конструкции нагревательного оборудования

Для одноконтурных модификаций, запас составляет — 20.0%;
для двухконтурных — 20.0%+20.0%.

Для вышенаведенных примеров теплопроизводительность котла, будет равна.

При одновременной работе систем отопления и ГВС:

Мо = 24 кВт.
Мгвс= 24 кВт.
Кз= 1.4.

Мк= (24+24)* 1.4= 67.2 кВт.

При поочередной работе систем отопления и ГВС:

Мк=24*1.4= 33.6 кВт.

Таким образом выполнить исходный расчет мощности газового источника тепловой энергии не является трудным процессом. Его, возможно, применять для предварительного подбора бойлерного оборудования.
В случае, если же абоненту не хватает ориентировочного расчета эффективности газовых котлов, и необходимо, чтобы теплопотери строения, нагрузка по ГВС и производительность котла были определены более точно, потребуется обратиться к квалифицированным специалистам, чтобы выполнить комплексный проект теплоснабжения дома с разработкой схемы и выбором оборудования.

Используемые в частных домах котлы

В частных домовладениях в качестве основного теплового генератора могут выступать котлы, различающиеся не только показателями мощности, но и другими техническими параметрами, включая вид топлива и функционал. Выпускаемое оборудование работает на твёрдом (древесина, специальные пиллеты, уголь), жидком, газообразном (магистральный и баллонный газ) видах топлива, а также от традиционной электрической сети.

Конструктивные особенности:

  • по материалу исполнения – чугунные или стальные модели;
  • по способу монтажа – напольные или настенные модели;
  • по числу контуров – одно- или двухконтурные модели.

Энергонезависимые приборы способны функционировать без подключения к электросети, а при монтаже энергозависимых котлов нужно помнить, что системы с принудительной циркуляцией теплового носителя не способны работать без наличия электричества.

Приобретая теплогенерирующий прибор требуется учитывать большое количество критериев

В этом плане особое внимание уделяется стоимости котла, особенностям выполнения монтажа и установки системы отопления, мощности устройства и количеству контуров, виду используемого топлива, а также варианту удаления всех отработанных газов

К самым доступным с точки зрения цены котлам относятся модели отечественного производства, а выбирать устройство по типу топлива нужно с учётом климатических условий и существующих возможностей, присущих населённому пункту, в котором предполагается эксплуатировать дом. При желании вполне можно значительно повысить производительность системы и равномерность прогрева помещений при помощи специального теплового аккумулятора, присоединяемого к установленному отопительному котлу.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

  • 1,5-2,0 для северных регионов;
  • 1,2-1,5 для подмосковных регионов;
  • 1,0-1,2 для средней полосы;
  • 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

  • Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
  • Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

  1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
  2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
  3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
  4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.

Рассчитываем мощность котла

Чтобы не ошибиться с выбором, не потерять деньги и не остаться мерзнуть зимой в чуть теплом доме, необходимо грамотно произвести расчет мощности твердотопливного котла отопления. Прежде чем приступить непосредственно к расчету, необходимо определиться, для каких целей будет использоваться твердотопливный котел?

Котел может использоваться как исключительно для обогрева, так и для отопления и производства горячей воды для санитарных нужд (душ, баня, мытье посуды)

Для каждого из случаев потребуются устройства различной мощности.
Также следует обратить внимание на то, в каком регионе он будет эксплуатироваться. Производя расчеты, следует учесть температуру окружающей среды и то что отопительный прибор должен покрывать теплопотери дома в самые холодные дни в году.
Следует обратить внимание и на конструкцию самого дома. Загородные дома бывают разных видов, от простых каркасных и деревянных домов, до больших элитных загородных коттеджей

Теплопотери у разных стен будут значительно отличаться, и это стоит принять во внимание.

Загородные дома бывают разных видов, от простых каркасных и деревянных домов, до больших элитных загородных коттеджей

Теплопотери у разных стен будут значительно отличаться, и это стоит принять во внимание.. Фото 3: Монтаж котла в загородном доме

Фото 3: Монтаж котла в загородном доме

Для расчетов нам потребуются следующие параметры:

  1. Площадь помещения;
  2. Удельная мощность с поправкой на регион;

Удельная мощность для регионов России:

  • для Москвы и Московской области — 1.2 — 1.5 кВт;
  • для северной части России — 1.5 — 2.0 кВт;
  • для южных районов России — 0.7 — 0.9 кВт.

Формула для расчета выглядит следующим образом:

Мощность котла(кВт) = (Площадь помещения(м2)*Удельная мощность(кВт))/10

Также необходимо знать количество теплоносителя, необходимое для заполнения системы отопления. Оно равно приблизительно 15 литрам на 1 кВт.

Объем теплоносителя(л) = Мощность котла(кВт) * 15

Например: Требуется рассчитать котел отопления для загородного дома, площадью 150м2 находящегося в Московской области:

Мощность котла(кВт) = (150*1.2)/10 = 18 кВт

Рассчитаем необходимый объем жидкости для заполнения системы отопления:

Объем теплоносителя(л) = 18 * 15 = 270 л

Такой расчет не учитывает реальные теплопотери дома, которые для каждого отдельного случая высчитываются индивидуально. Ориентировочные данные следующие:

  • каркасные дома 120 — 200 Вт/м2;
  • старые деревянные дома с теплоизоляцией 90 — 120 Вт/м2;
  • кирпичные коттеджи с пластиковыми окнами 60 — 90 Вт/м2;

Также при необходимости обеспечения горячего водоснабжения, к мощности котла прибавляют около 25-30%.

При упрощенных расчетах обычно считают удельную теплоемкость равной 1, тогда приблизительно 1 кВт хватит для отопления 10 м2 площади.

Выводы и полезное видео по теме

Видео-инструкция: как рассчитать теплопотери дома и мощность котла с использованием программы Valtec.

Грамотный расчет теплопотерь и мощности газового котла по формулам или программными методам позволяет определить с высокой точностью необходимые параметры оборудования, что дает возможность исключить необоснованные расходы на топливо.

Пишите, пожалуйста, комментарии в расположенной ниже блок-форме. Расскажите о том, как рассчитывали потери тепла перед покупкой отопительного оборудования для собственной дачи или загородного дома. Задавайте вопросы, делитесь информацией и фотоснимками по теме.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
