Как спустить воздух из радиатора отопления: инструкция, советы

С помощью чего и как спустить воздух из радиатора отопления

Для того чтобы контролировать загазованность системы как в квартире так и в частом доме, используют ручной или автоматический клапан сброса воздуха. На них следует остановиться более подробно.

  • Автоматический воздушный клапан;
  • Сепаратор воздуха;
  • Кран Маевского.

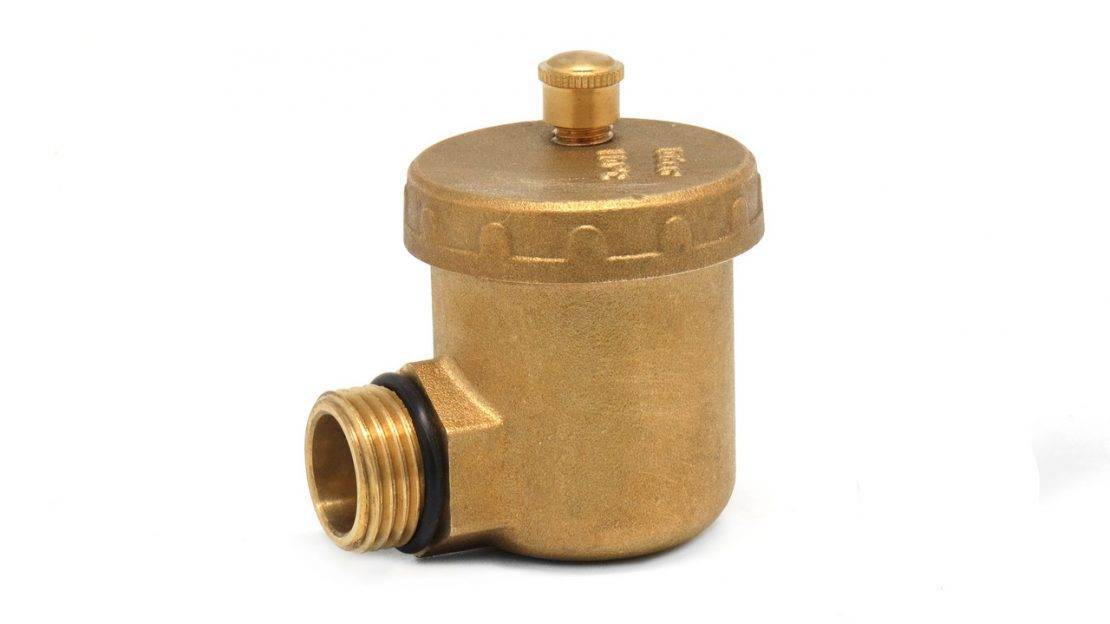

Автоматический воздушный клапан способен самостоятельно выпустить воздух, который скопился в радиаторе. В его состав входит латунный корпус, поплавок, шарнирный рычаг и клапан. От того чтобы не произошла утечка уберегает специальный колпачок, а от попадания внешних загрязнений защита, находящаяся под пружиной.

Система работает по следующему принципу:

  • Пока воздух отсутствует, поплавок удерживает клапан в закрытом виде;
  • В процессе скапливания газа поплавок начинает опускаться и постепенно открывать клапан;
  • Скопление воздуха покидает отсеки, а система приходит в свое изначальное состояние.

Важно отметить тот факт, что все автоматические варианты оснащаются разъемами, которые подходят для отвертки или восьмигранных ключей. Благодаря такой форме, открыть клапан можно даже в ручном режиме если вдруг автоматический режим сломается

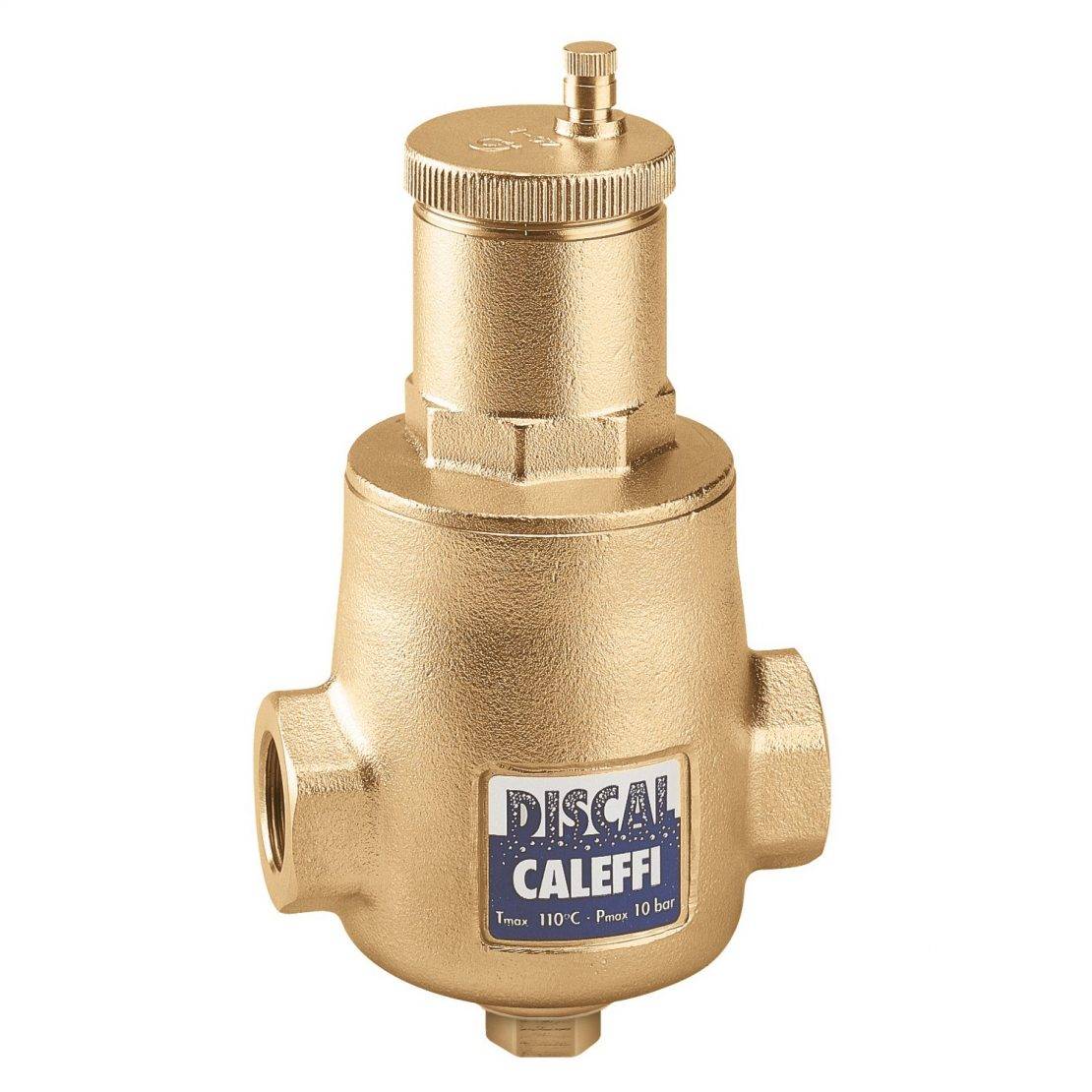

Что касается сепаратора воздуха, то эта система немного сложнее. Принцип его действия заключается в поглощении воздуха, превращения его в пузырьки и выведении наружу. Чаще всего сепараторы комбинируют со шламом, который способен уловить примесь грязи, песка или ржавчины. Если говорить о конструкции, то она представлена в виде металлического цилиндра, который включает в себя воздухоотвод вверху и вентиль внизу, который служит для сброса посторонних загрязнений. Внутри такой установки располагается сетка, которая создает вихриевой поток.

Такой же метод используется и при наличии водяного контура, который подключен к отоплению. Выпуск в водопроводе осуществляется как стравливание. То есть через стравливатель можно выпускать и поток воздуха или воду с примесями.

Удаление в доме с автономной системой отопления

Генерация газообразной формы теплоносителя начинается при его поступлении в трубы. Процесс усиливается при нагревании, воздух собирается под «потолком» контура.

Поэтому включение теплоисточника всегда происходит только после заполнения контура и стравливания избыточного воздуха.

Удаление газа неизменно влечёт падение давления и уменьшение количества теплоносителя — в процессе нужно держать под контролем давление и подачу подпитки.

Поднять давление и температуру

Давление снижает скорость выделения газа из жидкости (при постоянной температуре).

В вертикальной системе идёт движение воздуха вверх, но он может двигаться с водой вниз, «зависать» в потоке.

Справка! В горизонтальных участках контура, в трубах с уклоном газ занимает верхнее положение. При высокой скорости воды воздух дробится и переходит к движению по непредсказуемым траекториям. Поэтому заполнение системы должно происходить медленно.

Манипулируя давлением, можно отладить работу системы. Обычное естественное давление — 1 Бар. При заполнении контура давление начинает расти.

Если к этому присоединяется нагрев, теплоноситель расширяется, что приводит к росту давления. Воздух начинает отделяться от воды активнее.

Если система правильно сконструирована, после заполнения её теплоносителем воздух начнёт удаляться через систему автоматических клапанов либо его удаляют вручную.

Падение давления говорит об утечке теплоносителя, повышение — о воздушной пробке (она действует подобно заужению трубопровода).

Учитывая особенности взаимодействия воздуха и воды можно использовать их для борьбы с воздушными пробками. Если не удаётся определить месторасположение скопления воздуха, кратковременный подъем температуры и давления заставит находящийся в системе воздух перераспределиться. Пробка или переместится в место, откуда её можно удалить, или воздух выйдет через автоматические клапаны.

Как спустить воздух из радиатора отопления: 8 практических советов по борьбе с завоздушиванием системы

Эта статья о том, как удалить воздух в системе отопления и как не допустить ее повторного завоздушивания. В ней я расскажу о решениях для разных отопительных схем и разного уровня квалификации читателя, о причинах появления воздушных пробок и профилактике их образования.

Стравливание воздуха при запуске отопления.

Верхний розлив, уровень доступа — администратор

  1. Как выгнать воздушную пробку из системы отопления дома с верхним розливом?

Особенность этой системы — вынесенный на чердак дома розлив подачи при находящейся в подвале обратке. Каждый стояк отключается в двух точках — вверху и внизу; все стояки равноценны и на одном этаже имеют одинаковую температуру.

Схема отопления с верхним розливом.

При запуске контура воздух вытесняется из батареи отопления и далее из стояка в подающий розлив, а затем — в расположенный в его верхней точке закрытый расширительный бак. Открыв домовые задвижки, вы должны подняться на чердак и на некоторое время приоткрыть кран в верхней точке бачка. После того, как воздух будет вытеснен теплоносителем, циркуляция во всех стояках восстановится.

Справа вверху — закрытый расширительный бак с вентилем для сброса воздуха.

Если вы далеки от тайн вентилей и задвижек, просто подайте заявку в обслуживающую компанию. В доме верхнего розлива самостоятельно спустить воздух из батареи вы не сможете, а вот залить с чердака жильцов верхнего этажа — запросто.

Частный дом, уровень доступа — администратор

  1. Что делать в частном доме, если контур отопления или его часть на запускается?

Плохая новость — в том, что универсальных рецептов нет: контур отопления частного дома всегда проектируется индивидуально.

Хорошая — в том, что проектировщики руководствуются одинаковыми принципами:

При принудительной циркуляции автоматические воздухоотводчики в системе отопления монтируются вблизи циркуляционного насоса (обычно перед ним по ходу движения теплоносителя). Воздушник может стоять и в корпусе котла. Если в контуре воздух — возможно, клапан для воздуха просто забит мусором или окалиной;

Группа безопасности котла. В центре — автоматический воздушник.

На отдельные отопительные приборы клапан сброса воздуха ставится лишь в том случае, если они расположены выше розлива. Если розлив проходит под потолком или на чердаке — ищите воздушный клапан для отопления в его верхней части;

Радиатор находится ниже розлива. Воздух будет вытеснен вверх.

Каждая скоба (изгиб розлива в вертикальной плоскости) тоже всегда снабжается воздушником. Если их по какой-то причине нет, розлив можно попытаться перегнать на сброс одним из описанных выше способов.

Причиной отсутствия циркуляции часто становится не воздух, а полностью или частично закрытый дроссель на одном из отопительных приборов или участков контура.

На фото — дроссель на подводке радиатора. Если он прикрыт, батарея будет холодной.

Безопасность

  1. Чего нельзя делать, стравливая воздух?

Человеческая фантазия поистине безгранична, поэтому я приведу лишь повторяющиеся случаи из своей практики.

Разумеется, из репертуара жильцов квартир: у сантехников свои причуды.

  • Нельзя полностью выкручивать стержень из воздушника. Под напором горячей воды его невозможно завернуть обратно;
  • Не стоит пытаться вывернуть сам корпус крана. Даже на половину оборота. Если резьба сорвана, затопление квартиры станет неизбежным;

Выкручивать воздушник безопасно лишь при сброшенном стояке.

Еще худшей идеей будет частично вывернуть для стравливания воздуха любую из радиаторных пробок. Прецеденты были. В последнем известном мне случае были затоплены кипятком 6 этажей.

Очень, очень неразумно.

Профилактика

  1. Можно ли своими руками доработать систему отопления так, чтобы не сталкиваться с проблемой завоздушивания?

Если вы живете на верхнем этаже или в частном доме — можно.

Рецепт предельно прост:

В автономном контуре подключите отопительные приборы по схеме «снизу вниз». Даже если внутри радиатора скопится воздух, он никак не повлияет на циркуляцию воды через нижний коллектор. При этом батарея будет горячей по всему объему благодаря собственной теплопроводности;

При такой схеме подключение даже завоздушенная батарея будет горячей.

В верхней точке стояка или всего контура смонтируйте автоматические воздушники. Они крайне редко требуют обслуживания и стравливают воздушные пробки без вашего участия.

Автоматический воздухоотводчик вполне может заменить кран Маевского на любой батарее.

Заключение

Как видите, все проблемы завоздушивания отопления вполне решаемы. Узнать больше о возможных решениях вы сможете из видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Особенности эксплуатации

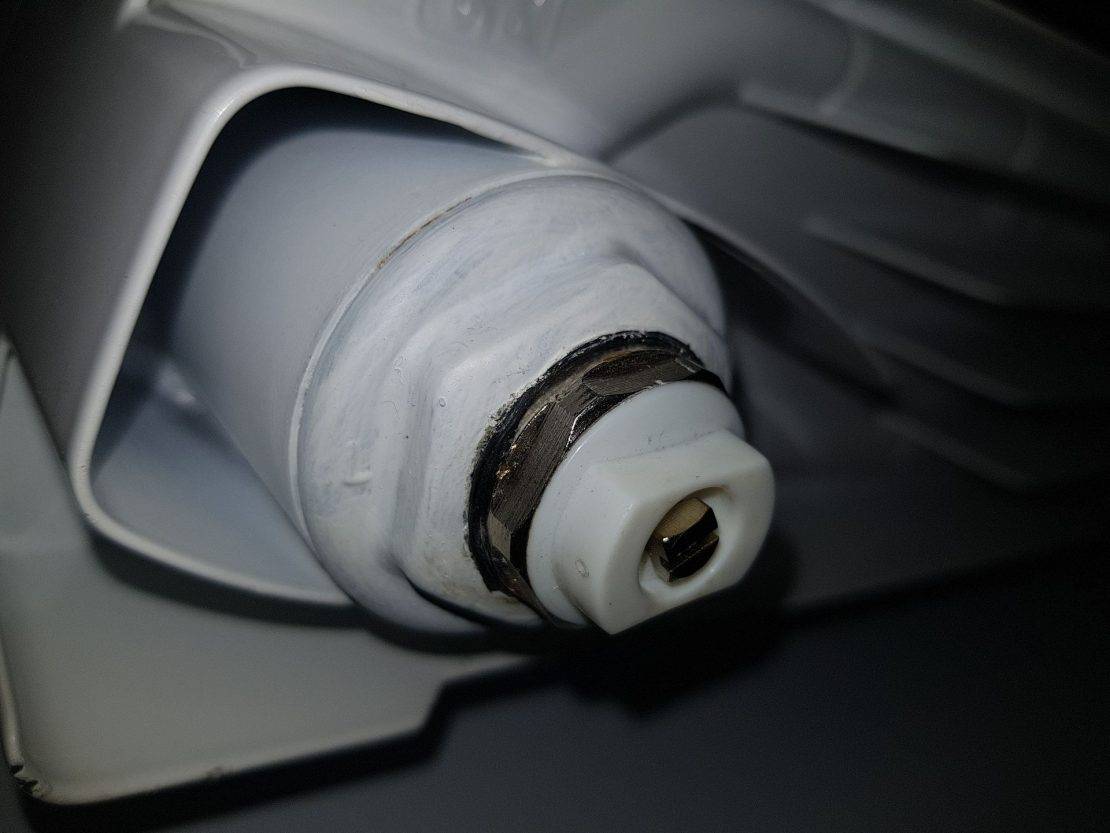

Рассмотрим, как пользоваться краном Маевского. Для этого желательно подставить под батарею какую-то емкость и запастись сухой тряпкой. При помощи ключа или отвертки запорный винт проворачивается против часовой стрелки на четверть или половину оборота. Из системы с шипением начнет выходить воздух. Когда он выйдет полностью, из крана потечет вода. Необходимо дождаться, пока вода начнет поступать непрерывно. После этого запорный винт можно закручивать.

Зная, что делать, стравить воздух из радиатора очень просто

Если воздух успешно был стравлен, а батарея так и осталась холодной, то это является признаком ее засорения. Для прочистки засоренной батареи придется прибегнуть к помощи сантехников.

В случае, если отверстие крана засорилось, его можно прочистить при помощи иголки или другого острого предмета.

Если кран долго не использовался, вращение регулировочного винта может быть затруднено из-за образования на нем коррозии. Если возникла такая ситуация, воспользуйтесь спреем-смазкой WD-40. Уже через несколько минут после нанесения ее на резьбу винта, его можно будет легко открутить. По окончании отопительного сезона желательно смазать регулировочный винт силиконовой смазкой. В этом случае резьба не будет разрушаться от воздействия на нее теплоносителя.

При необходимости замены крана Маевского воспользуйтесь двумя разводными ключами. Одним ключом необходимо придерживать пробку на радиаторе, а вторым — выкручивать кран. Если этого не сделать, то выкручивание крана может ослабить пробку и привести к потере ее герметичности.

Мы разобрали, как спустить воздух краном Маевского из системы самостоятельно и как эксплуатировать устройство с автоматическим управлением. Если обеспечить необходимый уход данному устройству, своевременно его проверять и прочищать, прибор прослужит длительный срок, не доставляя никаких проблем своим владельцам.

Цена на кран Маевского зависит от его типа, материала изготовления, диаметра, и начинается от 30 рублей.

Централизованная или индивидуальная система отопления нуждается в регулировке. Погода имеет приятное свойство изменяться, а вот температура теплоносителя в системе чаще всего остается неизменной. В результате наблюдается печальная картина: за окном — мороз, а в комнатах — тропическая жара. Владельцы частных домов с индивидуальным отоплением могут полностью контролировать температуру воздуха в каждой комнате благодаря современным системам автоматизации.

Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.

Виды воздухоотводчиков и их конструктивные особенности

Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.

Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 – 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.

Рис. 6 Пример конструкции воздухоотводчика  с кулисным механизмом

Автоматические

Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:

  • Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
  • Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
  • Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
  • На рынке представлены аналоги воздухоотводчиков – сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух – это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
  • Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.

Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков

Ручные

Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.

Механический воздушник для удаления воздуха из системы отопления работает следующим образом:

  • В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
  • Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта – в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
  • После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.

Рис. 8 Воздухоотводчики от завоздушивания батарей отопления

Радиаторные

В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:

  • Поворотной рукояткой из пластика или металла.
  • Специальным сантехническим четырехгранным ключом.
  • Винтом со шлицем под плоскую отвертку.

При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа – это повлечет дополнительные расходы, но упростит развоздушивание батарей.

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Места образования и устранение

Выпускать воздух из батареи нужно в том случае, если нет сомнений в его наличии. На завоздушивание указывают неожиданно возникшие булькающие звуки. Кроме того, хозяин начинает замечать, что прогрев неравномерный. Чтобы восстановить циркуляцию радиатора, требуется удалить воздух.

Если система полностью завоздушена, сначала определяют места образования пробок, постукивая по трубам молотком. Звук более сильный и звонкий в местах образования пробки, участки будут отличаться и более низкой температурой. Обнаружив место с воздухом, требуется выполнить следующие действия:

  1. Подготавливают ключ или отвертку, а также тазик для воды. Термостат открывают до максимального уровня, далее подставляют емкость.
  2. Открывают клапан, убедившись, что вся вода изнутри будет попадать в подставленную емкость. Можно дополнительно разложить вокруг тряпки.
  3. Клапан нужно держать открытым, пока не стечет вся жидкость. Легкое шипение указывает на выход воздуха. Значит, манипуляции выполняются верно.
  4. Если после процедуры все равно трубы плохо греются, то они нуждаются в продуве и промывке — скопление ржавчины внутри тоже может вызывать появление воздуха.

Помимо механического удаления воздуха, существует автоматическое

Если такие манипуляции не улучшили ситуацию, то проверяют уровень заполнения системы. Нередко пробки возникают в зоне изгиба труб, поэтому при монтаже обычно соблюдают их размеры, направление. Если в каком-то месте уклон отличается от задуманного проекта, обязательно устанавливают дополнительные спускные вентили.

Чаще пробки появляются в алюминиевых радиаторах, так как этот материал не отличается особым качеством. Алюминий вступает в реакцию с теплоносителем, результат — образование газов, которые требуется постоянно удалять из системы. Тут обычно советуют заменять алюминиевые варианты на более качественные с наличием антикоррозионного покрытия, а также не забывать про воздухоотводчики.

Чугунные батареи

Первый способ

Как выпустить воздух из батареи-постепенное раскручивание заглушки с помощью разводного ключа. Она находится в верхней части батареи. Аккуратно размотайте паклю, намотанную вокруг заглушки. Счистите краску по краям. Медленно откручивайте заглушку. При резком откручивании велик риск срыва заглушки и затопления помещения горячей водой. Далее последовательность действий мало чем отличается от спуска пробки в радиаторах нового поколения.

Пол закройте тряпками, под радиатор, либо как можно ближе к нему подставьте емкость, которую будете сливать воду.

Когда вместо шипения выходящего воздуха из батареи пошла воды можно закручивать ее обратно. Для обеспечения герметизации места скручивания замотайте фум лентой и новой паклей.

Второй способ

  • Подготовьте инструмент, сверло. Также подбирается саморез, которым вы сможете проделать отверстие в металле диаметром больше сверла примерно на 2 миллиметра.
  • Под основание шляпки этого самореза установите резиновое прокладочное кольцо.
  • После высверливания в заглушке отверстия нужно дождаться пока выйдет весь воздух из системы.
  • Как только из отверстия начнет течь вода, можете вкручивать саморез с резиновой шайбой. Она поможет предотвратить подтекание воды из радиатора. Промазывание краев самореза герметиком так же поможет обеспечить стопроцентную герметизацию.

Кран Маевского упрощает работу, но далеко не на всех батареях присутствует такое удобное приспособление. Например, на чугунных вариантах чаще можно встретить обычную заглушку, закрученную на паклю и покрытую краской. Убрать ее проблематично. Конечно, можно посетить соседей снизу или сверху, у которых предусмотрен кран Маевского на радиаторе — так можно будет получить доступ к теплоносителю. Но такое не всегда представляется возможным.

Придется прибегать к «дедовскому» методу. Потребуется тазик, ведро и много ненужных тряпок. Пробку голыми руками даже можно не стараться открутить, нужно взять разводной ключ. Не лишним будет и растворитель краски, наверняка заглушка присохла за длительный срок намертво. Дальше действуют по инструкции:

  1. Наносят на заглушку растворитель, выжидают двадцать минут.
  2. Проводят по резьбе разводным ключом, пока заглушка не станет поддаваться. Должен раздаться звук выходящего воздуха.
  3. Когда звук затихнет, нужно намотать на заглушку новый слой «фумки», вставить ее на прежнее место. Если требуется — подкрасить место стыка.

Если клапана нет: как развоздушить «глухую» батарею

В старых системах отопления с чугунными батареями краны Маевского не предусматривались, развоздушивание производилось самотёком или методом откручивания пробки радиатора.

Чтобы развоздушить батарею, потребуются:

  • Разводной сантехнический ключ.
  • Тазик.
  • Тряпки.

Очищаем верхний торец батареи от краски, кладём на стык тряпку, смоченную проникающей смазкой (WD-40, керосин, тормозная жидкость). Через несколько часов пытаемся отвернуть пробку.

Справка! Резьба может быть как левой, так и правой! Прилагайте поочерёдно усилия то в одну, то в другую сторону попеременно. Следите, при движении в которую сторону пробка начинает отходить от батареи.

Как только слышно движение воздуха, прекращаем отворачивание пробки.

Подставляем тазик и обкладываем пробку тряпками — вместе с воздухом обязательно будут прорываться брызги теплоносителя.

Как только шипение прекратится, подматываем под пробку паклю или фум-ленту и заворачиваем её на место.

Если есть возможность, для облегчения повторных развоздушиваний, глухую пробку заменяем на такую же, только с установленным краном Маевского. Для этого придётся изолировать батарею от отопления, слить с неё воду.

Важно! Ни в коем случае нельзя пытаться заменить пробку на батарее под давлением — поток горячей воды не даст возможности завернуть резьбу. В частном доме развоздушивание всегда должно сопровождаться контролем количества теплоносителя, и если его недостаточно, доливать. В открытых расширительных бачках жидкости должно быть не меньше половины бачка, в закрытых — накачано давление до 2 атмосфер

В открытых расширительных бачках жидкости должно быть не меньше половины бачка, в закрытых — накачано давление до 2 атмосфер

В частном доме развоздушивание всегда должно сопровождаться контролем количества теплоносителя, и если его недостаточно, доливать. В открытых расширительных бачках жидкости должно быть не меньше половины бачка, в закрытых — накачано давление до 2 атмосфер.

Откуда берется воздух в системе

Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).

Разновидности автоматических воздушников

Воздух попадает в систему отопления следующими путями:

  1. Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
  2. В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
  3. Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
  4. Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
  5. В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
  6. При появлении микротрещин в резиновой мембране расширительного бака .

Когда в мембране возникают трещины, газ смешивается с водой

Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.

Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.

Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.

Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.

На теплограмме показана область отопительного прибора, где обычно задерживается воздушный пузырь

Спуск воздуха из отопительной сети

Теперь разберемся, как убрать завоздушенность системы отопления. Чтобы можно было спускать воздух из отопительной сети, на этапе монтажа устанавливаются специальные приспособления и краны.

Воздушный сепаратор

Сепаратор предназначен не для спуска воздуха, а для выделения из теплоносителя растворенного кислорода. При нагревании воды кислород образует мелкие пузырьки. Сепаратор можно установить в любой точке сети. При прохождении теплового носителя через это приспособление растворенный кислород преобразуется в мелкие пузырьки, которые собираются и выводятся из контура.

Воздушный сепаратор является составным элементом сепараторного узла. Он монтируется в подвале многоэтажного дома. Усовершенствованные сепараторы выводят из теплоносителя воздух и очищают его от различных примесей и загрязняющих частиц. Эти приспособления чаще устанавливаются в домах с централизованными отопительными сетями.

Кран Маевского

Арматура устанавливается на отопительные приборы специально для развоздушивания контура. Достаточно просто открыть кран и стравить воздух.

Краны Маевского имеют штуцер. При его открывании обеспечивается доступ в отопительные сети. Поскольку пробки собираются в верхней точки сети или радиатора, этот кран устанавливается только на верхний патрубок. В многоэтажках краны Маевского монтируют на приборы, установленные в квартирах на последнем этаже.

Чаще эту разновидность арматуры используют в системах открытого типа с естественной циркуляцией, но и контуры с принудительным током теплоносителя не застрахованы от образования воздушных пробок. Краны защищают от снижения эффективности обогрева многоквартирного дома.

Для использования устройства не нужно привлекать специалистов. Чтобы провести спуск воздуха, под кран на пол подставляют ведро или таз. Вместо этого можно надеть на кран шланг подходящей длины и опустить один его конец в раковину или ванную. Это делают потому, что вместе с воздушными пробками выходит некоторое количество теплового носителя.

Автоматический воздухоотводчик

Эти устройства предназначены для спуска воздуха в автоматическом режиме (без участия человека).

Принцип работы автоматического воздухоотводчика следующий:

  1. Внутри прибора есть специальный поплавок, соединенный со штоком. Последнее устройство поджимается специальной пружиной.
  2. При заполнении корпуса воздухоотводчика теплоносителем поплавок оказывает давление на шток, перекрывающий поступление воздуха в отопительные сети. То есть при прохождении теплоносителем поплавка исключено завоздушивание системы.
  3. Если в корпус попадает воздушная пробка, которая движется по сети вместе с жидкостью, то шток открывает отверстие, и воздух выходит из контура.

Подобный принцип работы используется во всех автоматических воздухоотводчиках. При условии правильного монтажа устройство долго и исправно работает.

Но иногда даже такие простые и надежные конструкции дают сбой в работе:

  • Если в сети циркулирует тепловой носитель низкого качества, то на штоке откладывается солевой налет. Из-за этого устройство неплотно закрывает проход, что вызывает протечки. Для решения проблемы достаточно снять крышку и тщательно очистить шток от налета.
  • Иногда наблюдается подтекание теплоносителя в месте крепления крышки к корпусу. Такое бывает, если резиновая прокладка износилась. Для устранения течи просто замените прокладку.

Теперь вы знаете, как устранить завоздушивание системы отопления с помощью специальных приспособлений. Но иногда бывают такие ситуации, когда выявить место формирования воздушной пробки невозможно.

В этом случае воздух стравливают в процессе эксплуатации сети следующим образом:

  1. Если повысить температуру воды и давление в сети, то воздушные пробки перемещаются к месту, где их проще обнаружить и стравить с помощью специальных приспособлений.
  2. Сантехники с опытом работы могут ударами по трубопроводам выгнать пробку. Но этот способ могут использовать только опытные специалисты, потому что необходимо знать, где и как ударить по трубе. Более того, эта методика не всегда помогает решить проблему.

Если автономный отопительный контур часто завоздушивается, то проблему можно решить установкой автоматического воздухоотводчика. Некоторые разновидности систем нуждаются в обязательном монтаже кранов Маевского на каждый радиатор. Благодаря регулярному стравливанию воздуха отопительная система будет эффективно и бесперебойно работать.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
