Замена тэна в водонагревателе Термекс: особенности разборки агрегата и проверки на неисправности

Инструкция по обслуживанию и эксплуатации, емкостью бака 15, 30, 50 и 80 литров

Управление прибором осуществляется посредством панели управления, которая располагается на лицевой стороне. Такое управление может быть как механическим, так и сенсорным, в зависимости от выбранной модели.


В моделях Термекс, емкостью бака 15, 30, 50 и 80 литров и с механическим контролем, управление осуществляется с помощью кнопок (1 или 2), которые обозначают мощность водонагревателя, где «1» означает мощность 1,3 кВт энергии, а суммарная мощность составляет 2 кВт. Уровень мощности выбирается исходя из ситуации и потребности, а также в зависимости от времени года.


Водонагреватель с сенсорным управлением и цифровым экраном считается более функциональным и современным. Включение и отключение питания прибора осуществляется клавишами «ON/OFF» на экране оборудования. На экран также выводится информация об уровне текущей температуры. Мощность можно отрегулировать при помощи кнопки, которая находится по середине — «Power selector».

В процессе пользования водонагревателя Термекс, настройка температуры осуществляется:


В приборах с механической системой управления при помощи регулятора на лицевой стороне прибора. В таком приборе уменьшение температуры осуществляется поворотом регулятора справа налево, и соответственно, повернув регулятор слева направо, происходит увеличение температуры, максимальный уровень которой может достигать значения +75 градусов. Выключить такой электроводонагреватель можно повернув регулятор справа налево до упора. Стоит отметить, что в модели водонагревателя Термекс RZB10 не предусматривается ручное управление температурным режимом.


В приборах с электронным (сенсорным) управлением имеется жк-дисплей. Контроль осуществляется с помощью трех сенсорных кнопок. Также на экране можно выбрать соответствующий режим работы водонагревателя. Чтобы настроить необходимую температуру нужно пару раз нажать на клавишу «Теmp. Selector» на лицевой стороне прибора. Во всех электроводонагревателях Термекс с завода по умолчанию бывает установлено значение температуры 75 градусов, которая также восстанавливается при неожиданном отключении электропитания.

Если в процессе эксплуатации водонагревателя сработает система автоматического выключения, то необходимо по истечении времени включить прибор соответствующей клавишей. Если прибор после включения снова отключается, то здесь не обойтись без привлечения специалиста в этом деле. Ни в коем случае не пытайтесь самостоятельно вскрывать или ремонтировать устройство, так как отремонтировать его можно только имея специальные инструменты и профессиональные навыки.

Если в холодное время года водонагреватель длительное время не используется, рекомендуется его отключить и слить воду с внутреннего бака устройства, дабы избежать замерзания и повреждения водонагревательного прибора.

Пошаговая инструкция по замене ТЭНа

Последовательность разборки может отличаться в зависимости от типа крепления ТЭНа внутри бака. На бойлерах «Аристон» применяется 3 типа фиксации элемента: на гайку, на планку или на фланец с винтами или шпильками по кругу.

Прежде чем приступать к разборке, необходимо выполнить следующие действия:

  1. Отключить прибор от электросети.
  2. Повернуть вентиль запорного крана, прекращая подачу воды в бак. Отсоединить шланги от клапанов. Отвернуть обратный клапан. Удалить воду из бака через шланг или собственную систему слива.

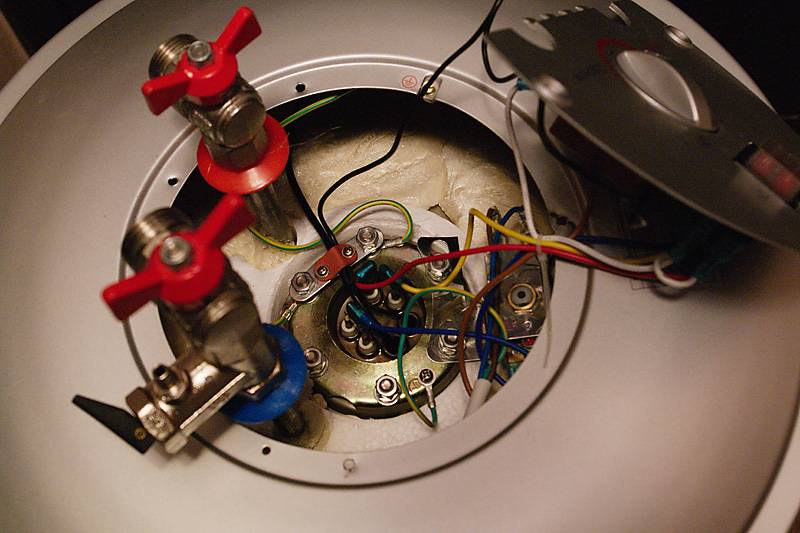

  3. Снять защитную крышку с управляющей системы бойлера, которая находится под баком.
  4. Проверить наличие тока на контактах терморегулятора. Сфотографировать или зарисовать порядок подключения проводов к клеммам, а затем демонтировать контакты и отложить управляющий блок.

С гайкой крепления 55

В старых моделях бойлера «Аристон» ТЭН, активный электрод и термостат крепятся на гайку размером 55 мм.

После демонтажа управляющего блока нужно:

Подставить под бак широкий таз, поскольку вода из емкости могла уйти не полностью

Зажать гайку ступичным или разводным ключом, осторожно провернуть против часовой стрелки. Достать нагревательный элемент

Если он извлекается с трудом из-за толстого слоя накипи, аккуратно сбить с него часть отложений тонким, но неострым инструментом. Осмотреть поверхность ТЭН и магниевый анод. При полном разрушении на месте «жертвенного» элемента остается только стержень с резьбой. Выкрутить крепление нагревателя. Проверить работоспособность нити с помощью омметра или мультиметра. Если сопротивление ниже номинального, купить новую деталь. Промыть ТЭН и погрузить в кислый раствор на несколько часов. Для приготовления средства можно использовать 50-60 г сухой лимонной кислоты или 100 мл столового уксуса на 2 л горячей воды.

После очистки и замены нужных элементов нужно собрать прибор в обратном порядке.


В старых моделях водонагревателей «Аристон» ТЭН крепится с помощью гайки размером 55 мм.

С планкой крепления

В современных конструкциях вместо крупной гайки используется прижимная планка или фланец. Разборку бака с гайкой можно проводить в перевернутом положении после снятия бойлера, крепления с планкой — демонтировать только снизу.

Гайка, которая закрепляет фланец с анодом и ТЭН, зафиксирована на поперечной планке. Крепежный элемент откручивается с помощью ключа-трещотки или торцового инструмента. После этого снимается планка и извлекается фланец с нагревательной трубкой. Чтобы ускорить процесс, его нужно немного раскачать и повернуть.

С фланцем и креплениями по кругу

В новых моделях бойлера фланец ТЭН может быть зафиксирован в 4-6 точках по кругу. В зависимости от конфигурации прибора крепежные гайки могут быть накручены на болты или шпильки.

Как и в случае с планкой, для демонтажа фланца подойдет торцовый или трещоточный ключ. Раскрутив гайки, нужно аккуратно потянуть на себя плоскую деталь с закрепленными на ней анодом и нагревателем.

«Сухой» ТЭН

Сухой ТЭН имеет дополнительную защитную колбу, что защищает трубку от коррозии. Крепеж на планке или фланце располагается так же, как при открытом типе нагревателя.

В большинстве случаев причиной поломки сухого ТЭН становится накипь, которая откладывается на колбе.

Как проверить исправность ТЭНа

Чтобы выполнить диагностику ТЭНа можно воспользоваться тестером. Для такой работы подходит мультиметр. Сначала выполняют проверку спирали. Щупы прибора прикладываются к клеммам, выполняется прозвонка. Если тестер молчит, неслышно характерного писка, значит, в каком-то месте разорвалась цепь. Можно с уверенностью сказать, что перегорел нагреватель.

Затем нужно измерить сопротивление. Модели имеют разную мощность, поэтому индикатор покажет 20-40 Ом. Если такого не происходит, мы видим на дисплее бесконечность, значит нужно искать неисправность.

Другой, важной диагностической операцией является определение предмета пробоя. Для этого одним щупом измерителя прикасаемся к корпусу, другим соединяемся с клеммой. Когда схема прозванивается, можно говорить о поломке нагревателя

Когда схема прозванивается, можно говорить о поломке нагревателя.

Если электрическая коммутация находится в нормальном состоянии, при включении бойлера сработает УЗО, произойдет пробой на корпус.

Как разобрать

Основным рабочим элементом водонагревателя является ТЭН, и, если возникла неисправность в работе, вначале нужно проверить именно его.

Для проверки исправности ТЭНа необходимо разобрать водонагреватель с целью получения доступа.

Разборка аппарата происходит следующим образом:

Перекрывается водоснабжение

При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды, при помощи тройника, если он установлен, или клапана необходимо слить из бойлера всю воду.
Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
Осторожно, прямой отверткой снимается защитная крышка. Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки
В ходе этой операции важно не повредить эмаль.
Индикаторной отверткой проверяется напряжение на клеммах

Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты
Лампочка в отвертке не должна гореть ни в одном случае.
Бойлерный бак освобождается от воды.
ТЭНы тщательно очищают от накипи.
В некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.
Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
Гайки, крепящие ТЭН и термостат, откручиваются по одной. Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно.

ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа. В том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.

Возможно, Вас заинтересует статья о накопительных водонагревателях Thermex.

Статью о том, как правильно разобрать водонагреватель Термекс, читайте здесь.

  • https://domikelectrica.ru/zamena-tena-v-bojlere/
  • https://sovet-ingenera.com/otoplenie/vodonagrevatel/kak-pomenyat-ten-v-vodonagrevatele.html
  • https://santehnicheskij-mir.ru/tehnika/ten-dla-vodonagrevatela-termeks.html
  • https://foundmaster.ru/heating/kak-zamenit-ten-v-vodonagrevatele-poshagovye-rekomendatsii.html
  • https://aqua-rmnt.com/otoplenie/boilery/remont-vodonagrevatelya.html
  • https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kak-snjat-zamenit-i-proverit-tjen/
  • https://vannadecor.ru/remont-i-otdelka/santekhnika/menyaem-ten-v-vodonagrevatele-samostoyatelno.html
  • https://sandizain.ru/otoplenie/kotly/remont-tena-kak-provesti-zamenu.html
  • https://teplo.guru/vodonagrevateli/zamena-tena-v-termeks.html

Способы монтажа и подключения

Перед подключением необходимо удалить антикоррозионную смазку, очистить поверхность изоляторов и стержней.

Перед выполнением работы снимается напряжение в сети. Сам монтаж производится с помощью штуцеров (крепежной арматуры). Нельзя устанавливать ТЭН на контактные стержни. Во время работы они не должны соприкасаться друг с другом — это учитывают при установке. Минимальное расстояние между ними 0,5 см.

Активная часть ТЭНа обязана находиться в воде. Места, где проходит ток, должны быть защищены от попадания влаги и прикосновений. Требуется заземление для каждого корпуса конструкции. Чтобы оперативно выявить выход из строя изделия, его рекомендуют подключать к сети через индивидуальный предохранитель (плавкую вставку).

Рекомендации для правильного подключения:

  • напряжение между любой «фазой» и «нулем» всегда 220В;
  • можно подключать несколько ТЭНов, соединенных между собой последовательно или параллельно в каждую ветвь «Звезды»;
  • мощность каждой ветви «Звезды» должна быть одинаковой;
  • суммарная мощность соединения складывается из показателя трёх ветвей.

Соблюдение перечисленных советов поможет избежать возможных неисправностей.

Ремонт бойлера «Термекс» своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети.

Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.

Замена ТЭНа

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

Чтобы было удобнее работать, можно даже снять бак со стены.

Стоит отметить, что большинство моделей «Термекс» имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.


Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

  • сняв крышку, найдите защитный термостат, снимите с него наконечники;
  • также снимите наконечники (3 штуки) с нагревательного элемента;
  • перережьте пластиковый хомут;
  • выкрутите винты, сняв при этом датчик;
  • теперь отсоедините шлейф и выкрутите четыре винта;
  • затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.

Неисправный термостат


Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

  • если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
  • если вода выходит из-под крышки внизу, то нужно разбирать бак.


Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Как проводили ремонт (крик души).

Подготовка.

  • Первым делом отключили от электросети и от воды.
  • Слили воду из бака. Сливается 80 литров не быстро.
  • Сняли и перевернули нагреватель вверх ногами. Открутили предохранительный клапан, два маленьких самореза по бокам корпуса и один винт, спрятанный под наклейкой по центру нижней крышки.

Справка: Предохранительный клапан.

  • Предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
  • Уравнивает давление нагреваемой воды с давлением воды в системе водопровода: при повышении давления в водонагревателе выше давления воды в магистральной сети, клапан открывается и давление понижается до магистрального.
  • При повышении допустимого давления в магистральной сети, автоматически, через дренажное отверстие обратного клапана, происходит сброс избытка давления.
  • Вскрытие водонагревателя и проверка изоляции ТЭНов показала, что пробит ТЭН 1300 Вт и его надо поменять. Второй ТЭН на 700 Вт оказался целым.
  • Замена ТЭНов в водонагревателе Thermex дело не хитрое, но требует аккуратности и внимания. Рекомендую все этапы работы фотографировать чтобы при сборке не остались лишние запчасти.
  • Вынув ТЭН 1300 Вт обнаружили, что на нем напрочь отсутствует магниевый анод. Здесь необходимо пояснить, что анод не растворился полностью, а тупо не был установлен при замене ТЭНа в мастерской. Этот факт подтверждался отсутствием шпильки с помощью которой анод прикручивается к корпусу ТЭНа. Уже позже, посетив этот центр, спросили приёмщицу: «Почему не установили магниевый анод?» Она ответила, что мы видимо сами не захотели из-за дороговизны (цены смотри ниже), типа многие отказываются!!! Этот факт говорит о некомпетенции сотрудников сервис-. Эксплуатировать электроводонагреватель без магниевого анода- просто убивать его!!!

Справка: Магниевый анод.

Предназначен для уменьшения электрохимической коррозии внутреннего бака. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

  • На всякий случай сняли второй ТЭН и обнаружили, что здесь магниевый анод был, но весь вышел (см. фото) и его требуется заменить.
  • Кроме того при перевороте корпуса было слышно как что-то внутри перекатывается и при этом сильно шуршит. Это оказалась накипь. Вытаскивать её это танцы с бубнами. Вышло очень много, но это сделать следует обязательно. Есть совет в прикрепленном под статьей видео.

Запасные части.

  • Возник вопрос: Где купить ТЭН и аноды? Приняли решение обратиться в сервисный центр.
  • По дороге в вышеупомянутый «Морозыч» попался другой (название говорить не буду пока не заплатят деньги за рекламу), где стоимость ТЭНа 1300 Вт в комплекте с анодом и новой силиконовой прокладкой была 1650 рублей. Надо сказать, что в «Морозыч» цена вопроса была 1500 рублей за ТЭН и плюсом маленький анод за 400 и большой за 500 рублей соответственно, ну и 50 рублей за прокладку. Посчитать общую стоимость не сложно.
  • Выбрали второй центр и приобрели комплектующие там (см. фото).

Стоит ли проводить замену самостоятельно?

Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.

Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.


Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации

Проверка исправности ТЭНа

Приведенные выше способ тестирования при помощи омметра — это не единственный метод определения поломки. Существует еще два варианта, которые позволяют выявить всевозможные проблемы и своевременно их исправить, предотвратив полный выход устройства из строя. Рассмотрим их более подробно.

Визуальный осмотр элемента

В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности

Важно осмотреть компонент на предмет целостности покрытия

В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.

Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.

Проверка при помощи тестера

Один из способов обнаружения неисправности ТЭНа был приведен выше. Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.

Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.


Лучше всего проверять бойлер при помощи цифрового мультиметра или тестера. В этом случае можно максимально точно определить, есть ли неисправность или нет

Если с нагревательным элементом все в порядке, то следует приступить к проверке термостата. Для этого необходимо подсоединить клеммы измерительного прибора к контактам датчика температуры, которые используются для подвода электрического тока.

Если измерительный прибор показал точное значение или издал звонок, то компонент полностью исправен. В противном случае термостат сломан и его нужно заменить. Причем для этого даже не придется сливать воду из бойлера.

Для восстановления работоспособности следует отключить устройство от электричества, снять панель, отсоединить от терморегулятора все провода и подсоединить новую деталь. Помните, что если не решить такую проблему, то появляется риск получить удар током в случае прикосновения к баку.

Инструкция по запуску бойлера Thermex

Если монтаж оборудования проводят обычно специалисты, то с его запуском хотя бы раз в год приходится сталкиваться самим хозяевам. Рассмотрим подробнее, как включить водонагреватель Термекс, чтобы не повлиять негативно на его эксплуатационные свойства. Ведь именно от правильности выполнения процесса во многом зависит длительность эксплуатации и частота обслуживания.

Порядок выполнения работ

Включение бойлера: этапы запуска водонагревателя и настройка могут немного отличаться. Все зависит от того, используется проточное устройство или накопительное. Однако, несмотря на конструкционные различия, порядок их включения имеет одинаковый принцип. Универсальная инструкция по запуску бойлера Термекс выглядит следующим образом:

  • Прежде чем включить водонагреватель, перекрывается запорная арматура подачи горячей жидкости из общего стояка. Это производится, даже если на трубе установлен обратный клапан. Ведь при незначительной его неисправности без перекрытия канала прибор будет отапливать центральный водопровод.
  • Перед тем, как включить накопительный водонагреватель Термекс в сеть, его наполняют водой. Открываются по очереди выход из устройства горячей жидкости и смеситель, а после них – вход холодного потока. Указанные манипуляции нужны, чтобы вытеснить из системы воздух.
  • После того как вода потекла ровным потоком, можно ее перекрывать, включать агрегат в электросеть и, выставив настройки и обождав час-два, приступать к его использованию.

Схема подключения водонагревателя компании Thermex при использовании аппаратов проточного типа будет аналогичной, за исключением того, что результат почувствуется сразу.

Следующий этап после включения – проверка работоспособности. Перед тем, как пользоваться водонагревателем Термекс нужно:

  • Убедиться, что при включении в сеть загораются индикаторы питания.
  • Замерить температуру жидкости, подающейся на смеситель.
  • Через 20 минут взглянуть на датчики оборудования, если подключение бойлера с сенсорной панелью выполнено правильно – на приборе уже должен будет увеличиться показатель температуры. В случае отсутствия электронной панели надо еще раз замерять степень нагрева воды на выходе из смесителя.

Что делать, если Термекс не включается

Процесс монтажа проточного водонагревателя Thermex или любой другой модели предполагает наличие исправных элементов сети: розеток, автоматов защитного отключения, кабелей достаточной толщины. Устройства имеют очень большую мощность, поэтому если они не работают, прежде всего, вооружившись тестером, надо проверить наличие электроэнергии в розетке, затем – клеммы питания. Видео инструкция по установке водонагревателя Термекс поможет найти их месторасположение, а тестер – снять показания. Если напряжение равно нулю, значит перебит кабель электроприбора.

Что делать, если водонагреватель Термекс не включается, вернее, питание подается, но он выдает ошибку – самый популярный вопрос. В этом случае нужно открывать инструкцию прибора и смотреть пояснение, соответствующее указанному на дисплее коду. Если же такая возможность отсутствует, причины проблемы могут быть следующими:

ТЭН имеет испорченную или перегоревшую спираль. Признаком часто служит пробой электричества на корпус, тогда сразу срабатывает автомат УЗО и отключает подачу электроэнергии. Бороться с этим выйдет только путем замены ТЭНа.
Срабатывает защита, если нагрев теплоносителя поднимется выше установленного предела (обычно больше 90 градусов), что происходит как при поломке регулирующего термостата, так и при банальном скоплении накипи на ТЭНе, после чего он перегревается.
Бак не заполнен водой. Как включить впервые бойлер Thermex ID 50V или другую модель, было рассмотрено выше, и при несоблюдении требований по вытравливанию воздуха из патрубков срабатывает защитный механизм

Обратим внимание, что делать это нужно, даже если система заполнена, но ею долго не пользовались.

Как заменить «сухой» ТЭН

Ранее мы рассмотрели, как вытащить ТЭН и провести замену в ситуации, когда элемент напрямую соприкасается с водой. Но в продаже можно встретить и бойлеры «сухого» типа. В них электронагреватель располагается в специальном отсеке в форме стакана.

Главное преимущество — при замене не приходится сливать воду. Нет такого количества грязи, как в случае с «мокрыми» модификациями. Вообще, бойлеры данного типа считаются более надежными, но и в них ТЭНы иногда перегорают.

Замена «сухого» электрода проще. Собственнику необходимо:

  1. Отключить оборудование от электросети.
  2. Снять защитную крышку.
  3. Привычно сфотографировать внутренности, чтобы избежать ошибок при подключении.
  4. Отсоединить клеммы ТЭНа, открутить винты и вытащить нагреватель.

Владелец бойлера может столкнуться с тем, что стакан, в котором размещается элемент, заполнен специальным минеральным маслом или кварцевым песком. Они по задумке производителя экономят электроэнергию. Если требуется замена ТЭНа водонагревателя, собственнику сначала необходимо аккуратно удалить наполнитель, потом вернуть его на место.

Устройство бойлера

Перед тем как приступить к ремонту бойлера своими руками, разберемся в особенностях конструкции. Устройство водонагревателя довольно простое, основные комплектующие следующие:

Схема устройства водонагревателя Термекс

  • корпус, выполненный из стального листа с нержавеющим покрытием;
  • внутренний бак, изготовленный из легированной стали, прочный и устойчивый к коррозии;
  • стальной фланец представляет собой платформу, на которую крепятся элементы прибора: ТЭН, магниевый анод, термостат;
  • большой магниевый анод — это металлический стержень, который покрывают магниевым сплавом; таким образом элемент снижает коррозионную активность воды, защищая бак и увеличивая долговечность водонагревателя</strong>;
  • трубка из нержавеющей стали для выпуска горячей воды;
  • теплоизоляция, выполненная из пенополиуретана высокой плотности;
  • ТЭН, который, собственно, и нагревает воду;
  • термостат, выполняющий роль авторегулятора температуры воды (отключает бойлер, когда вода нагрелась, и наоборот);
  • трубка подачи холодной воды, выполненная из нержавеющей стали.

Рекомендации по уходу, чтобы избежать частых поломок

Оборудование нуждается в профилактических осмотрах. Первый враг бойлеров – накипь, поэтому установите фильтр для воды. Для уменьшения тепловых потерь водонагреватель монтируют близко от смесителя.

Основные рекомендации:

  • подключают бойлер после заполнения водой;
  • демонтаж и разборка устройства производят при полном отсоединении от источника тока;
  • подключение выполняют в указанном инструкцией порядке;
  • слив горячей воды производят при выключенном бойлере;
  • конструкция подсоединяется к водопроводу при наличии запорного устройства перед ним.

Подключение и установку электроводонагревателя рекомендуется выполнять специалисту.

Принцип работы устройства

Нагревательный прибор представляет собой две изолированные друг от друга емкости. Первая бочка, как правило, изготавливается из высококачественной стали, покрытой антикоррозийным покрытием, или из нержавейки.

Для организации изоляции используются инновационные материалы. Чаще всего это может быть пенополиуретан, базальтовая вата или их аналоги. Такое решение позволяет сохранять воду горячей вплоть до двух-трех суток. Если температура жидкости становится ниже заданного пользователем значения, то к нагревательному элементу подается электрический ток.

При этом, чтобы предотвратить смешивание горячей и холодной жидкости, забор последней осуществляется в верхней части устройства. В этом случае работают законы физики. Если говорить точнее, то холодная вода попросту вытесняет горячую.

Рекомендуется отрегулировать термостат на t = 60. В этом случае можно предотвратить образование накипи, что благоприятно скажется на внутренней бочке и нагревательных элементах. Но в любом случае каждый месяц необходимо включать устройство на максимум. Такое решение позволит продезинфицировать емкость, убив все вредоносные бактерии.

Характерные неисправности и их причина

Поскольку бойлерные системы имеют сравнительно простую конструкцию, то и неисправности у них не отличаются разнообразием. Все они сводятся к следующим проявлениям:

  • Появление постороннего потенциала на корпусе (говорят, что оборудование «бьет током»).
  • Жидкость в бойлере греется слишком медленно (а иногда он вообще не греет воду).
  • Нагретая вода слишком быстро остывает.
  • Обнаруживаются протечки.

Когда водонагреватель «бьет током», то причина поломки заключается, скорее всего, в его электронагревательном приборе (ТЭНе) или подходящих к нему проводах.

При появлении постороннего потенциала на корпусе устройства необходимо сразу же выключить его, исключив возможное поражение электрическим током. При обнаружении отсутствия нагрева воды причины неполадки нужно искать либо в термостате, либо в ТЭНе, выход из строя которых обычно проявляется таким образом. Крайне редко это случается из-за поломки платы управления.

Если же выявлен медленный нагрев теплоносителя, это также может произойти «по вине» ТЭНа, на котором за время эксплуатации скапливается толстый слой накипи. Предпоследний из названных случаев (быстрое остывание воды) – самый неприятный, поскольку это означает потерю баком теплоизоляционных свойств и необходимость его замены. Обычно такое же решение принимается при обнаружении протечек в баке.

Из анализа возможных причин видно – чтобы отремонтировать бойлер, с него, так или иначе, придется снимать бак, что невозможно без специального инструмента. Поэтому перед началом ремонта придется побеспокоиться о приобретении набора разводных ключей, отверток и плоскогубцев.

А для ремонта электрической части водонагревателя требуется запастись специальным прибором – мультиметром, позволяющим измерять напряжения, а также проверять исправность проводов и цепей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
