Как подключить газовую колонку в квартире, монтаж в частном доме. Правила установки газовой колонки в квартире

Установка газовой колонки своими руками – правила монтажа, подключения

Монтаж газовой колонки

Помещение, в котором планируется установка водонагревателя, обязано соответствовать ряду требований. Во-первых, на каждый киловатт мощности аппарата должно приходиться не менее 0,2 м 3 объёма воздуха. Во-вторых, необходимо наличие вентиляционной отдушины, открывающегося окна либо форточки, а также дверного проёма шириной минимум 80 см. Чаще всего единственным подходящим помещением оказывается кухня, поскольку согласно действующим СНиП запрещено устанавливать газовые колонки в жилых комнатах, туалетах или ванных. В частном доме можно использовать для этой цели цокольный этаж, но в этом случае там придётся установить газоанализатор и защитный клапан.

Минимальное расстояние между полом и нижним краем водонагревателя — 1 м. При этом сверху должно остаться достаточно места для дымохода. Сколько именно — рассмотрим позднее. Колонку подвешивают на входящую в комплект планку. Из инструментов понадобятся дрель или перфоратор, сверло и уровень. Приложив планку строго горизонтально к нужному месту стены, намечают отверстия под крепёж, затем сверлят.

Если метизы в комплект не входят, и какие-либо рекомендации на это счёт в инструкции отсутствуют, для крепления можно использовать пластмассовые дюбели ø 8–10 мм и шурупы со шляпкой под ключ. Прикручивать планку нужно достаточно туго, но стараясь не сорвать нарезанную шурупом резьбу. Если это произошло, то лучше вытащить дюбель и вставить новый: всё-таки нагреватель вместе с водой весит немало, а его падение чревато неприятными последствиями. Подвесив прибор, следует убедиться в надёжности крепления и отсутствии перекосов, после чего перейти к следующему этапу.

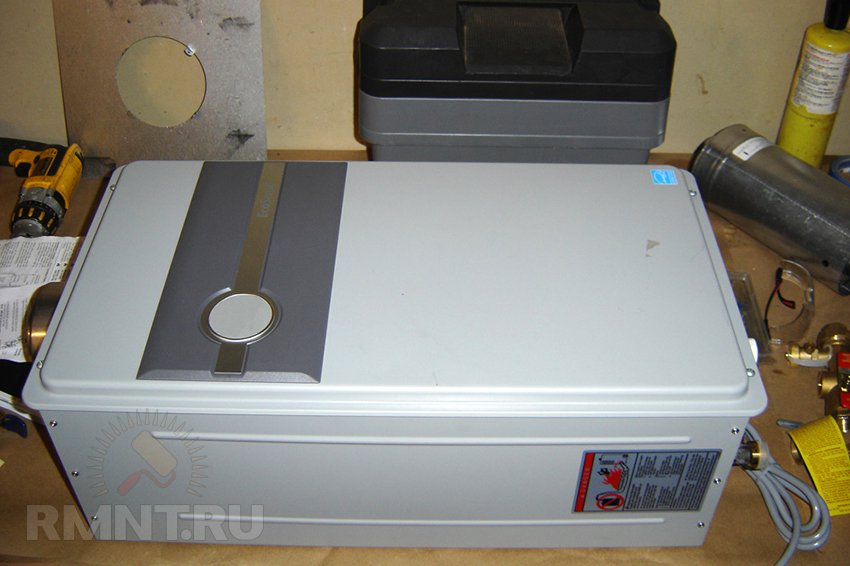

Подготовка

Перед заменой или установкой новой газовой колонки подготавливается место.

Если предполагается замена, то демонтируется старая колонка. Обязательно следует проверить качество запирания вентиля на газовой трубе, чтобы избежать утечки газа. Все вентили на водопроводных трубах перекрываются.

Отсоединяются трубы от колонки и газовый гибкий шланг, демонтируется дымоход. Аккуратно снимается колонка. Часто для этого следует снять лицевую панель и после открутить крепеж.

Стена под колонкой, скорее всего, требует косметического ремонта. Старые крепления убираются, а отверстия, оставшиеся после них, заделываются раствором.

Для чистовой установки выравнивается стена по уровню. К отверстию дымохода присоединяется специальный переходник для подсоединения гибкой гофрированной трубы 110-120 мм.

Инструменты

Для выполнения работ подготовьте следующий набор материалов и инструментов:

  • сам сертифицированный агрегат с инструкцией
  • дрель
  • ключ разводной
  • ключ рожковый — 27/30, 32/36
  • лента ФУМ или пакля
  • трубы ПВХ водяные или шланги, внутренним диаметром от 13 мм, а длина — не больше 2,5м
  • трубы металлопластиковые для газа
  • шланг газовый
  • фитинги — «американка» и для металлопластика
  • крепежные клипсы
  • газовые краны
  • водопроводный кран
  • труборез
  • паяльник
  • фильтры — магнитный и солевой
  • кран Маевского
  • дюбеля.

При отводе продуктов горения через дымоход приобретите:

  • гофрированная или оцинкованная труба толщиной от 1 мм, диаметр должен совпадать с диаметром входного отверстия котла на колонке (посмотрите точные параметры в инструкции)
  • кольцо-розетка для оформления дымохода (размеры должны совпадать с размерами гофры).

Ориентиры выбора агрегата

1. Какой прибор вам подойдет лучше: электрический или газовый.

2. Рассчитав какое количество горячей воды вам необходимо, выберите объем накопительного водонагревателя или мощность проточного.

3.Определитесь с местом установки прибора для нагрева воды: на стене, над раковиной или под ней и выберите нужную модель.

2016-12-30

Сергей Дяченко

Чтобы разобраться, что лучше – бойлер или газовая колонка, рассмотрим плюсы и минусы обоих устройств.

Достоинства бойлера:

  • Простота установки. Для монтажа накопительного водонагревателя не требуется собирать никаких документов и разрешений. Нет необходимости в хорошей вентиляции и дымоходе.
  • Возможность обеспечить теплой водой сразу несколько точек водоразбора.
  • Независимость от давления в водопроводе. Там, где газовая колонка не включится из-за слабого напора, бойлер будет исправно работать.
  • Бесшумность. Для нагрева используется трубчатый электрический нагреватель, который не издает никаких звуков.

Недостатки накопительных водонагревателей:

  • Длительное время повторного нагрева в сравнении с колонками. Если горячая вода в баке закончится, придется ждать от 30 минут для того, чтобы нагрелась следующая порция (причины, из-за которых не идет горячая вода описаны ).
  • Ограниченное количество воды. Если вы неправильно подобрали объем, то воды может не хватить, чтобы обеспечить потребность в ГСВ всех жителей.
  • Зависимость от электричества. Если у вас выключили свет в помещении, то вода будет постепенно остывать.
  • Большие габариты. Это может стать проблемой в малогабаритных квартирах с небольшими ванными комнатами, где важен каждый квадратный метр.

Накопление накипи. Время от времени бойлер требует чистки от отложений соли. Если не производить регулярно профилактику, то со временем вода греется все большее время.

В свою очередь газовые колонки имеют следующие плюсы:

  • Мгновенный нагрев. При открытии крана буквально через несколько секунд потребитель получает горячую воду.
  • Неограниченное количество воды. Если есть вода в квартире, то колонка может работать постоянно. Количество воды не ограничено размерами резервуара.
  • Небольшие габариты. Новые модели компактные и не занимают на кухне много места.
  • Независимость от электричества. Если в доме отключат свет, то колонка будет продолжать работать.

Негативные стороны газовых водонагревателей:

  • Необходимость сбора дополнительных документов при установке. Перед тем, как монтировать газовую колонку, вы должны согласовать проект с коммунальными службами и получить разрешение.
  • Потребность в качественном дымоходе. Для работы газового водонагревателя нужно, чтобы продукты сгорания выходили на улицу. Для этого необходим дымоотвод, за состоянием которого придется все время следить.

    Если он забьется, то в лучшем случае сработает защита и пламя потухнет. Если же она по какой-то причине не сработает, появляется опасность отравления угарным газом.

  • Зависимость от напора. Если в системе водоснабжения слабый напор, газ не откроется и колонка не будет работать. Современные модели с возможностью регулировки давления внутри аппарата частично решают эту проблему.

    Также если подключено две точки водоразбора и включить воду во второй, температура в первой понизится. Это не очень удобно, когда во время принятия душа температура воды меняется.

Невозможность размещения в ванной комнате. По стандартам безопасности газовые проточные нагреватели запрещено устанавливать в ванных комнатах.

Чтобы решить что выбрать, важно учесть место установки. Если вы живете в частном доме, который обогревается котлом, целесообразно приобрести бойлер косвенного нагрева, что будет выгоднее всего. Часть тепла, которое идет на отопление, уйдет на нагрев водопроводной воды

Желательно приобретать комбинированную модель, имеющую дополнительно ТЭН, чтобы обеспечивать ГВС в летнее время

Часть тепла, которое идет на отопление, уйдет на нагрев водопроводной воды. Желательно приобретать комбинированную модель, имеющую дополнительно ТЭН, чтобы обеспечивать ГВС в летнее время.

В квартире, где нет газового счетчика и прописано 1-2 человека, нужно ставить газовую колонку, что выйдет дешевле бойлера из-за фиксированной оплаты за газ. Дополнительным аргументом будет маленький размер квартиры, для хрущевки лучше подойдет компактный газовый проточный нагреватель.

Если у вас есть ночной тариф на электроэнергию, приобретайте бойлер с большим объемом бака, потому что экономнее всего будет включить его на ночь, а потом днем пользоваться нагретой водой. Между корпусом и баком установлена теплоизоляция, за счет которой остывание происходи очень медленно.

Устройство дымохода

Работа газовой колонки сопровождается процессом сгорания газа, поэтому ее подключают к дымоходу. При установке устройства в частном доме его оснащают одной из следующих вытяжных систем:

  • коаксиальный дымоход;
  • гофрированные трубы;
  • стальные каналы.

Лучше использовать готовый коаксиальный дымоход или стальную трубу. Существенным минусом гофрированного канала является его быстрое прогорание.

При наличии классического дымохода трубу часто выводят в него. Если обычной трубы нет, то дымоход протягивают на улицу.

Обратите внимание! К устройству дымохода следует подходить со всей ответственностью. Ошибки при монтаже системы недопустимы, иначе это грозит опасностью для здоровья жильцов.

2 Какие требования для установки газовых колонок в частный дом

Обязательное условие для любого потенциального пользователя водонагревателя – знать какие требования для газовой колонии в частном доме.

Прежде всего необходимо знать снип газовые колонки для частного дома, который устанавливает требования к помещению, в котором планируется установка водонагревателя: минимальная площадь – 15 квадратных метров, высота потолка – минимум 2 метра,наличие окна – не менее 0,5 м 2 , наличие вентиляции (либо установлена вытяжка для газовой колонки в частном доме), напор воды – от 0, 1 атм., стена под газовой колонкой должна быть выполнена из кирпича либо бетона, в противном случаи необходима изоляция специальным картонном из базальта.

Кроме этого, нормы установки газовой колонки в частном доме обязуют соблюдать следующие параметры:

  1. Перед фронтальной панелью газовой колонки должен быть запас в 60 см;
  2. Расстояние от водонагревателя к газовой плите – минимум 20 см;
  3. Запорный кран монтируется еще до установки колонки.

Правила установки газовой колонки в частном доме регламентируют и процедуру легализации установки газовой колонки. Для получения разрешения на монтаж водонагревателя следует получить проект своего дома и произвести проверку о состоянии дымохода (после чего вы получаете акт), далее правообладатель частного дома составляет заявление на переоборудование своего жилища.

Так же вам пригодится тех паспорт колонки, либо ее модель (если последняя еще не приобретена). После этого, вы можете обращаться в ГОРГАЗ, для осуществления врезки.

Следует знать тонкости при каждом этапе установки газовой колонки в частном доме. Это понадобится как при частичном монтаже своими руками, так и для расчета всех нюансов работы. Опытные специалисты делятся следующими советами:

  • Если вы решили замаскировать газовую колонку в шкаф-обманку – это возможно. Но следует знать о том, что у такого шкафа не должно быть дна, а боковые стены должны иметь качественную изоляцию;
  • Если вы колеблетесь в выборе между установкой трубы для дымохода, делайте выбор в пользу гофры из многослойного алюминия. Такая труба отлично подойдет для частного дома, так как она легко монтируется, достаточно надежная и недорогостоящая, а внутри имеет стальные трубы, которые предотвращают провисания;
  • Если вы планируете монтировать газовую колонку вместо старой, которая пришла в непригодность то лучше всего не меняйте место монтажа. Так вы сэкономите время и часть денег;
  • Помните, что при самовольной врезке в газопровод и подключении газовой колонки вам светит административная ответственность, в виде штрафа.

Обращая внимания на отзывы покупателей, часто встречается проблема, когда замерзает газовая колонка в частном доме

Мастера советуют прежде всего обратить внимание на тягу в дымоходе

Чаще всего неполадка в виде обратной тяге и служит причиной выхода из строя водонагревателя. Сбор конденсата газовой колонки в частном доме может появится если в системе не установлен зольник, а уже с него выводить слив конденсата.В противном случаи, данная проблема будет встречаться каждый зимний сезон.

2.2
Устанавливаем колонку в частный дом — видео

2016-09-27

Юлия Чижикова

Наличие такой установки в жилом помещении — надежный, популярный, экономный вариант получения горячей воды нужного объема при централизованной подаче газа или из баллона.

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших газовую колонку или проточный водонагреватель и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Это самый малозатратный по времени и средствам вариант. При замене нет необходимости получения проекта. Прежде, чем начинать работы по замене старого водонагревателя, необходимо у ЖЭКа получить заверенные копии схем, план монтажа газовой, водной, дымовой систем. На плане газоснабжения обязательно обозначается место расположения, технические параметры устройства.

После того, как получены документы, вы должны написать заявление Горгазу с просьбой разрешения замены старого оборудования новым, с сохранением ее прежнего месторасположения, заявление о разрешении проведения работ на газовых и водных коммуникациях в вашем жилище.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

  • Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
  • Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный  пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

Пуск и наладка

После того как был произведён монтаж нового оборудования, необходимо начать поставку газа и запускать колонку в работу. Этот пункт работ может выполнить только газовщик, у которого есть на это определённое разрешение. Для этого необходимо будет заполнить и оставить специальную заявку и дождаться мастера. Если точно знать модель будущей колонки, то специалисты могут провести трубу прямо к ней. Только следует запомнить, что изначально производится монтаж колонки, после чего – газовой трубы. В другом же случае стоит остановиться в полуметре от места установки и использовать шланг. Этот способ поможет службам значительно сократит работу.

Немаловажный вопрос в подключении воды к колонке, ведь без неё просто невозможно в полную меру использовать оборудование. Для начала следует провести холодную воду, после чего стоит сделать разводку для горячей воды, которая будет идти по дому и по колонке. Если есть фильтр, то он однозначно облегчит задачу. Если же его нет, тогда стоит установить специальный очиститель на 90–100 мкм – это фильтр так называемой грубой очистки воды. Но также можно установить и тонкой очистки фильтр, но он будет на 10–20 мкм. Установка фильтров нужна для того, чтобы работа колонки проходила без перебоев и не засоряла трубы.

Существуют следующие способы подведения труб к газовой колонке:

  • можно сделать подвод трубы на небольшое расстояние и воспользоваться специальным шлангом из меди или латуни;
  • подключить напрямую при помощи металлопластикового или стального материала, в зависимости от того, из какого материала была выполнена разводка.

Сама процедура происходит следующим образом:

  • следует взять тройник, трубу и так называемый труборез, но он будет пригоден только для металлопластиковых труб;
  • в местах, которые кажутся самыми необходимыми, нужно сделать разрезы трубы;
  • при помощи фитинга нужно закрутить тройник к той трубе, по которой течёт холодная вода;
  • оставшийся отрезок трубы необходимо соединить с колонкой;
  • при наличии стальных труб нужен будет аппарат для сварки и, конечно же, умение им пользоваться;
  • следует использовать хомут-тройник, принцип такой же самый, что и в первом случае: нужно сделать отверстие, туда применить тройник и соединить с газовой колонкой;
  • паяльник потребуется в том случае, если стоят полипропиленовые трубы;
  • потребуется наличие труб ГВС, но если их нет, тогда необходимо провести одну трубу от колонки к каждому смесителю в доме.

Когда всё уже установлено и выглядит довольно прилично, можно смело приступать к запуску газовой колонки. Для начала следует проверить подключение на герметичность – нет ли нигде щелей, не течёт ли вода, не чувствуется ли запах газа. Проверить это довольно легко: необходимо взять мыльную воду и смочить стыки, а потом пустить газ по трубе. Если запаха нет – это значит, что всё герметично. Первый запуск следует выполнять в присутствии специалиста и строго следовать инструкции, которая находится в коробке.

Первым делом стоит определиться с напором подачи газа, который регулируется болтом, и с подачей воздуха, что регулируется при помощи шибера. Невозможно будет выполнить данную процедуру при отсутствии манометра, он покажет давление при включении колонки на максимум и минимум. Каким должен быть максимальный показатель давления, можно узнать в инструкции производителя. Оптимальным решением станет установка газа горелки на обычный уровень, при котором пламя будет постоянно синего цвета. Кстати, за этим также необходимо неоднократно следить, ведь в горении не должно быть никакого жёлтого свечения.

Что же касается стоимости не только самого оборудования, но и установки, то здесь выбор будет зависеть непосредственно от владельца. Если приобретать товар на рынке, то чаще всего установка идёт отдельным чеком, в отличие от специализированного магазина, где можно видеть полную стоимость товара и установки в одном чеке или же, чаще всего, такие магазины предлагают провести работу бесплатно. А также можно воспользоваться услугами сервисного центра. Тогда заключается договор на весь период проведения услуг, что будет являться гарантом качества.

В следующем видео вас ждет инструкция по подключению газовой колонки.

3 Демонтаж предыдущего агрегата

Для установки газового оборудования существует три причины: принято решение впервые установить колонку взамен другого вида нагревателя, специалисты газовой службы настаивают на переносе прибора в другое помещение, замена вышедшей из строя колонки на новую. В последнем случае перед установкой нового агрегата необходимо демонтировать старый. Последовательность действий:

  • Отключить подачу газа, перекрыв специальный вентиль. Затем с помощью газового или разводного ключа открутить гайку на шланге или трубе, по которым подведён газ к колонке.
  • Отсоединить аппарат от водопровода. Бывает, что специального крана рядом с аппаратом не установлено, и тогда приходится перекрывать воду во всём помещении.
  • Снять трубу, которая соединяет дымоход с колонкой и все крепления, поддерживающие прибор на стене.

Демонтаж довольно прост. Всё эти работы домашний мастер может провести сам.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

  • Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
  • Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Частые вопросы по размещению газовой колонки

В проектной документации будет указано место расположения водонагревателя с возможностью переставлять его в пределах одного помещения в диапазоне 1,5 м. от первоначального места расположения. Некоторые нюансы касательно размещения придется решать самостоятельно, основываясь на действующие нормативные документы.

Только при правильной установке газовых водонагревателей допускается их ввод в эксплуатацию. Перед запуском колонки инспектор выполнит осмотр с целью выявления нарушений, допущенных при подключении. По результатам аудита в техническом паспорте ставится печать о начале работы. В связи с правилами подключения возникает несколько вопросов. Ниже приводятся ответы на самые распространенные из них.

Можно ли спрятать колонку в шкаф

Да, это допускается, при условии соблюдения нескольких требований. Закрывать газовую колонку шкафом можно, если:

  • после облицовки останется беспрепятственный доступ воздуха к горелке;

пламя будет в поле видимости, на уровне глаз.

На практике это означает, что убрать колонку можно в шкаф без нижней части. В некоторых регионах газовщики требуют, чтобы корпус водонагревателей не закрывался дверью. По технике пожарной безопасности спрятать газовую колонку в шкаф можно при условии, что дымоходная труба не будет соприкасаться с легковоспламеняющимися материалами. Соответственно, потребуется убрать верх шкафчика.

Можно ли ставить газовую плиту под колонкой

В этом случае руководствуются требованиями производителя бойлера. Расстояние от колонки до плиты составляет, в согласии с инструкцией по эксплуатации 40 см. В старых квартирах «хрущевках», разрывы нередко сокращали до 15 см. Но в СП прописано, что при размещении необходимо придерживаться указанных в паспорте норм. Соответственно между плитой и колонкой оставляют не менее 40 см. Нарушение разрывов приводит к отказу в гарантийном обслуживании.{banner_downtext}Второй момент, мешающий повесить колонку над плитой, это размещение газопотребляющего оборудования, указанное в проекте. Несоблюдение рекомендаций приводит к штрафам и отключению водонагревателя инспектором.

Можно ли вешать колонку под газовой трубой

Правила этого не запрещают, но указывают на необходимость разрывов. Между колонкой и газовой трубой должно быть не менее 15 см.

В проектной документации обычно предусматривается размещение проточного бойлера. Монтаж проводят в согласии с заложенными параметрами, включая расстояние от колонки до газовой трубы. Если труба проходит выше, разрыв увеличивают до 25 см.

Можно ли устанавливать колонку над мойкой

В старых СНиП, действующих до 65 г, это допускалось. В «хрущевках», для экономии места размещение над раковиной встречалось достаточно часто. Хотя в современных строительных порядках подобная норма прямо не прописана, газовщики могут требовать выдержать расстояние от колонки до раковины не менее 40 см.

Причина запрета достаточно простая. Влага приводит к оседанию и концентрации угарного газа. Участившиеся случаи отравления и утечек приводят к постоянному ужесточению норм. При подключении новой колонки это требование придется соблюдать.

Можно ли ставить холодильник под колонкой или рядом

Производители бытовой техники запрещают близкое размещение проточного газового бойлера. Расстояние между холодильником и колонкой определяется разрывами, указанными в паспорте оборудования. Холодильник не сможет полноценно работать и будет постоянно перегреваться если водонагреватель будет находится ближе чем в 30 см. от него.

Чтобы обеспечить нормальные условия, важно предусмотреть для холодильника достаточный зазор между задней частью корпуса, где расположен радиатор и стеной, около 5 см. Подключение газовой колонки проводится в согласии с изготовленным проектом и рекомендациями изготовителя

Подключение газовой колонки проводится в согласии с изготовленным проектом и рекомендациями изготовителя.

Подсказка №3: в процессе монтажа неукоснительно следуйте инструкциям

Ещё раз напоминаю, хоть установка газовых колонок и вполне осуществима собственными силами, не забывайте, что вы имеете дело с газом, так что какую-либо самодеятельность следует исключить.

Инструкция же начинается с подготовки всего необходимого инвентаря, который понадобится для успешного выполнения задуманного:

Реквизит

НазваниеНазначение
Пластиковые трубы или шлангиПодключение водоснабжения и газоснабжения
ФитингиСоединение трубных фрагментов
Запорная арматураПерекрытие подачи воды и газа
Магнитный и солевой фильтрыОчищение подающейся воды
ГофраПодключение дымохода
Стальные саморезы с пластиковыми дюбелямиКрепление колонки к стене
ПерфораторСоздание отверстий под дюбеля
Трубные ножницыРезка труб
Трубный паяльникПайка труб
Разводной ключЗакручивание резьбовых соединений

ПВХ трубы для воды и газа отличаются цветом маркировки

Фиксация агрегата на стене

Перед тем, как установить газовую колонку в частном доме, обязательно обустройте дымоходное отверстие над местом её размещения. Вывод вентиляции можно сделать и в стену, и в потолок, как вам будет удобнее.

Далее же поступаем следующим образом:

  1. С тыльной стороны устройства отлично видны крепёжные отверстия. Замеряем их и переносим полученные данные на стену;
  1. Вставляем в носик перфоратора сверло с победитовым наконечником и сверлим в отмеченных местах отверстия;

Сверление бетонной стены с помощью перфоратора

  1. Теперь закручиваем саморезы, в некоторых случаях это могут быть крючки, и вешаем на них своими руками газовую колонку.

Как видите, пока что всё настолько же легко, как если бы вам необходимо было повесить полку или картину. Но расслабляться ещё рано, сейчас будет кое-что немного сложнее.

Подключение

И вот устройство уже висит перед вами, что же дальше?

  1. Вырезаем кусок гофрированной трубы соответствующей длины и подсоединяем выходное отверстие колонки к розетке дымохода. Как правило, гофра идёт в комплекте с самим газовым оборудованием, так что осложнений и с этой стороны предвидеться не должно;

Фото гофрированной трубы, соединяющей газовую колонку с дымоходом

  1. Перекрываем подачу газа, обрезаем газовую трубу, если речь идёт о металлическом изделии, что потребуется болгарка, нарезаем резьбу и накручиваем тройник, предварительно обмотав резьбу специальной фум-лентой для усиления герметизации;

Установленный тройник на газопровод

  1. К тройнику подсоединяем второй конец трубопровода и пластиковый отвод, ведущий к соответствующему отверстию на устанавливаемом устройстве, что очень удобно сделать с помощью трубного паяльника. Также не забываем использовать фум-ленту, а сам шланг крепим клипсами к стене, чтобы он не болтался навесу;
  2. Теперь перекрываем подачу воды, после чего аналогично с газопроводом врезаем тройник. Только в этом случае перед разветвлением монтируем ещё солевой и магнитный фильтры. Так вы в значительной мере продлите эксплуатационный срок водонагревателя;
  3. К выходному же отверстию колонки подсоединяем шланг, ведущий к смесителю.

Пример выполненного подключения

Кстати, если же выполняется всего лишь замена старого оборудования на новое, то все тройники у вас уже установлены, и задача упрощается до банального подсоединения труб или шлангов.

Тестирование

Первый запуск газовой колонки является своеобразной оценкой проделанных вами работ, поэтому его также следует выполнить правильно:

  1. Замешиваем мыльный раствор, которым промазываем все стыки газового трубопровода;
  2. Включаем подачу газа и очень внимательно осматриваем резьбовые соединения на возможность появления пузырьков;
  3. Если где-то замечено пропускание газа, то необходимо сразу перекрыть газопровод и переделать соединение. Если же всё нормально, то открываем подачу воды;
  4. Ждём некоторое время, пока жидкость пройдёт фильтры, и открываем горячий кран. Далее должен быть слышен щелчок пьезы, если вы, конечно, не забыли поставить батарейки, после чего зажжётся конфорка, а из смесителя потечёт вожделенная жидкость.

Работа конфорки газовой колонки

Всё, можете принимать или ванну, мыть посуду и руки, ну, в общем, эксплуатировать плоды своего труда.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
