Калибровки

Настройка с фиксированной точкой используется для получения наивысшей точности национальными метрологическими лабораториями. Он использует тройную точку, температуру замерзания или плавления чистых веществ, таких как вода, цинк, олово и аргон, для создания известной и повторяемой температуры.

Эти ячейки позволяют пользователю воспроизводить фактические условия температурной шкалы ITS-90. Калибровка с фиксированной точкой обеспечивает чрезвычайно точную настройку (в пределах ± 0,001 °C). Распространенным методом калибровки с фиксированной точкой для промышленных датчиков является ледяная баня. Оборудование недорогое, простое в использовании и может вместить несколько датчиков одновременно. Точка льда обозначена как вторичный стандарт, поскольку ее точность составляет ± 0,005 °C (± 0,009 °F) по сравнению с ± 0,001 °C (± 0,0018 °F) для основных фиксированных точек.

Сравнительные калибровки обычно используются со вторичными SPRT и промышленными RTD. Откалиброванные термометры сравниваются с настроенными термопреобразователями сопротивления с помощью ванны, температура которой равномерно стабильна.

В отличие от калибровки с фиксированной точкой, сравнение может быть выполнено при любой температуре от −100 °C до 500 °C (от –148 °F до 932 °F). Этот метод может быть более экономичным, так как несколько датчиков способны калиброваться одновременно с помощью автоматического оборудования. В этих ваннах с электрическим подогревом и хорошо перемешиваемой водой используются силиконовые масла и расплавленные соли в качестве среды для различных настроек температур.

Схемы подключения

Для хороших результатов нужно не только выбрать датчик, но и правильно его подключить. Для этого есть 3 способа, все хорошо подходят для мостовой схемы питания.

Двухпроводная

Используется только для грубых измерений, поскольку на точность влияет сопротивление проводов. Диапазон длины этих проводов задается в паспорте устройства, нарушать его нельзя. Это ограничивает сферу применения такого способа подключения. Не подходит для устройств с классом точности АА и А.

Трехпроводная

В ней, помимо сопротивления чувствительного элемента, отдельно измеряется проводимость одного из монтажных кабелей, что позволяет вычесть эту величину из расчета. Предполагается, что сопротивления проводов равны между собой. При этом ток через сигнальный провод не течет, на него поступает только напряжение с датчика. Соответственно, изменение проводимости чувствительного элемента влияет на напряжение в сигнальном проводе, которое и регистрируется вольтметром.

Четырехпроводная

Электрическое сопротивление кабелей питания может различаться между собой. Достоинство этой схемы в том, что она позволяет учитывать проводимость сразу 2-х кабелей питания датчика. Принципиально не отличается от трехпроводной. Применяется для очень точных измерений в лабораторных условиях и эталонных установках. Последние 2 схемы допускают использование прибора в любых условиях. У них нет ограничений по длине проводов, что благотворно сказывается на общей компоновке систем измерения.

Как подключить?

При установке тепловых пожарных извещателей следует отталкиваться от места их расположения, а также необходимо определиться с количеством датчиков, которые устанавливаются в одном помещении. Периферию устанавливают совместно с дополнительными устройствами, определяющими другие факторы возгорания. При установке точечных извещателей следует помнить, что их расположение должно быть непосредственно под перекрытиями. В некоторых случаях можно прибегнуть и к другим вариантам установки, но осуществить их будет крайне сложно по техническим причинам.

Тепловые датчики, устанавливаемые на стенах, должны располагаться на расстоянии в пятьдесят сантиметров от угла. Кроме того, в точках размещения датчиков необходимо изучить некоторые критерии, а именно – высоту потолков и форму перекрытий. Нестандартные способы монтажа требуют дополнительных расчётов. Согласно нормам пожарной безопасности, при строительстве зданий обязательно учитывается прочность конструкций, на которых датчики будут надёжно и устойчиво закреплены. Подключение сигнализации производится посредством соединения с питанием, которым могут стать аккумуляторные батареи либо стандартная электрическая розетка.

При покупке извещателей следует обратить внимание на конструктивные особенности охраняемой зоны

Основные типы

По виду основной из составляющих ТПИ — чувствительного элемента или контроллера, различают четыре основных его типа:

• Контактный ТПИ. При изменении температурного режима установленный контакт или электрическая цепь размыкается, специальный шлейф рвется и служит причиной срабатывания звукового сигнала. Самые простые, как правило, отечественные модели, представляют собой замкнутый контакт из двух проводников, упакованный в пластмассовый контейнер. Более сложные имеют термочувствительный полупроводник с отрицательным сопротивлением. Если температурная отметка окружающей среды возрастет, сопротивление упадет, и по цепи пойдет контролируемый ток. Как только он достигнет определенного показателя, оповещатель сработает.
• В электронный сенсор вмонтированы сенсоры, которые находятся внутри кабеля, как только температура достигает определенного порога, сопротивление электротока в кабеле меняется, что передается в управление контрольного устройства. Высокочувствителен. Принцип устройства достаточно сложный.
• Оптический извещатель работает на основе оптико-волоконного кабеля. От повышения температуры изменяется оптическая проводимость, что ведет к звуковому оповещению.
• Металлическая трубка с газом, герметично заполненная, необходима для механического ТПИ. Воздействие температуры на любой участок трубки приведет к изменению ее внутреннего давления и срабатыванию сигнала. Признан устаревшим.
• Другие типы. Полупроводниковые имеют специальное покрытие с отрицательным коэффициентом температуры, электромеханические состоят из проводов под механическим напряжением, покрытых термочувствительным веществом.

В мультиварке

Признаки поломки

Как и неисправности любого устройства в автомобиле, выход со строя сенсора температуры охлаждающей жидкости может привести к нежелательным последствиям.

При движении машины поломка может проявляться как:

1. проблематичный запуск мотора в холодную погоду;
2. нетипичные звуки от выхлопных газов только запущенного мотора;
3. при достижении максимальной температуры мотор глохнет;
4. не запускается вентилятор охлаждения при нагревании ДВС;
5. превышение расхода топлива сверх установленной нормы.

Современные авто выводят данные о нарушении температуры охлаждающей жидкости на дисплей. Причиной неисправности может стать как механическая поломка (сорванная резьба, растрескивание корпуса, перегорание термистора), так и электрическая (короткое замыкание в измерительной цепи или обрыв провода). Чтобы убедиться в правильности вашего предположения, проверьте датчик, и, при необходимости замените его новым.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Рис. 1. Устройство датчика температуры охлаждающей жидкости

Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.

К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.

Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:

Рис. 2. Принцип действия датчика температуры охлаждающей жидкости

1. В состоянии покоя двигателя  охлаждающая жидкость будет иметь сопоставимую с окружающей средой температуру. Сопротивление термистора датчика Rt останется на максимальной отметке и поданное напряжение практически не выдаст ток в цепь индикации логического блока.
2. При замыкании контактов V в замке зажигания вместе с запуском двигателя будет подано напряжение от аккумулятора А на датчик температуры. По мере нарастания оборотов, сопротивление  термистора Rt будет снижаться в соответствии с его характеристикой.
3. В случае превышения допустимого предела температур, Rt  перейдет в режим проводимости. В соответствии с законом Ома величина тока, протекающего через термистор, возрастет. Сигнал придет на логический блок и будет подана команда для снижения объема, впрыскиваемого топлива, или уменьшение числа оборотов коленчатого вала.
4. При снижении оборотов и мощности мотора, со временем камера сгорания охладится и ДВС придет в норматив температуры. Охлаждающая жидкость остынет и у термистора Rt снова возрастет сопротивление. Величина тока в цепи индикации логического блока снова уменьшится, и автомобиль перейдет в нормальный режим работы.

В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.

Источники неопределенности измерения температуры на объекте

В новом стандарте ГОСТ Р 8.625-2006 приведены правила отбраковки термометра сопротивления потребителем. В них установлено, что забраковать термометр можно только, если отклонение сопротивления термометра от НСХ лежит полностью вне диапазона, обусловленного расширенной неопределенностью измерения температуры в рабочих условиях. Поэтому становится очень актуальной проблема оценки неопределенности, возникающей при измерении температуры на объекте. Источники неопределенности измерения температуры промышленным термометром сопротивления можно разделить на источники, связанные с физическими условиями работы ТС и электрическим преобразованием сигнала:

теплопроводящие свойства данной конструкции термометра и монтажных элементов, перенос тепла излучением в окружающую среду, теплоемкость датчика температуры, скорость изменения измеряемой температуры, утечки тока (качество заземления), электрические шумы, точность измерителя или преобразователя сигнала.

Классификация датчиков пламени

Датчики пламени пожарной сигнализации относятся к устройствам, которые реагируют на электромагнитные волны, излучающие в процессе горения. В зависимости от того, на какую часть спектра реагирует сенсор, различают несколько вариантов устройств обнаружения огня.

Ультрафиолетовые

Эти пожарные извещатели наличия пламени относительно недавно начали использоваться в системах пожарной безопасности, но быстро заслужили высокую популярность. Устройства способны фиксировать область жесткого УФ-излучения, которой отвечают волны 185…280 нм. Воздушная атмосфера хорошо поглощает жесткий ультрафиолет, идущий от солнца. Поэтому датчик пламени ультрафиолетовый устойчив к солнечному излучению и не дает ложных срабатываний под его воздействием. Они реагируют исключительно на очаг возгорания.

Ультрафиолетовый датчик пламени

Инфракрасные

Эти устройства способны регистрировать излучение ИК-области спектра очага возгорания. Датчики этого типа отлично зарекомендовали себя на производственных объектах, где воздушная атмосфера отличается высокой концентрацией пыли. В запыленных помещениях пожарные извещатели другого типа работают не совсем корректно, а вот ИК-датчики, вследствие того, что инфракрасное излучение слабо поглощается пылью, хорошо работают и не дают ложных срабатываний.

Инфракрасный датчик пламени

ИК датчик огня в качестве чувствительного элемента использует фоторезистор, фотоэлемент или пироприемник.

ИК-датчики наличия пламени, по принципу своего действия, делятся на три класса:

• реагирующие на мерцание (пульсацию) пламени;
• реагирующие на постоянную часть пламени;
• реагирующие на разные диапазоны ИК-спектра, излучаемого пламенем.
• Многодиапазонные

Это еще один тип устройств, которые включают в свой состав ультрафиолетовый и инфракрасный датчик пламени, совместно работающие с использованием логической схемы «И». Тревожный сигнал будет передан только в том случае, когда по УФ и ИК-каналу придет подтверждение наличия очага возгорания. Благодаря применению этой логической схемы обеспечивается высокая помехозащищенность такого типа пожарных датчиков.

Особенности установки

От правильности проведения монтажных процедур и выбора оптимального места для элементов пожарной сигнализации зависит эффективность их работы. В процессе установки устройств обнаружения огня следует учитывать следующие правила:

• устройства нужно располагать так, чтобы место наиболее вероятного возгорания попадало по центру области детекции датчика;
• нужно следить за тем, чтобы на сенсоры пламени не попадало солнечное излучение (не обязательно для УФ-датчиков);
• при использовании на промышленных объектах должен устанавливаться извещатель пламени взрывозащищенный;

ТОП-5 датчиков огня

Детектор пламени Polon-Alfa PUO-35

Это устройство применяется для выявления возгораний в помещениях, в которых в нормальных условиях не предусмотрено появление и использование оборудования или приборов с открытыми очагами пламени.

Омега СППТА

Датчик позволяет быстро выявлять наличие возгораний и отправлять сигнал на электронный блок сигнализации. Устройства этого типа могут использоваться в адресных или безадресных системах пожарной безопасности.

Аметист

Этот извещатель позволяет выявлять очаги возгорания в виде отрытого пламени, которые сформировались в результате взрывного развития пожара. Эффективно работает при выявлении горения быстровоспламеняемых веществ.

Набат-5М

Это пожарный ИК-извещатель наличия пламени. Устройство позволяет на ранней стадии выявлять наличие возгораний и тления, которые сопровождаются излучением инфракрасных волн.

Пульсар 3-01

Пожарный сенсор, используемый для выявления возгораний, которые сопровождаются появлением отрытого пламени.

Рекомендации по выбору

Выбирая датчики пламени для использования в составе системы пожарной сигнализации, следует учитывать следующие их параметры и характеристики:

• временной интервал срабатывания датчика;
• дальность к выявляемому очагу возгорания;
• угловой диапазон чувствительности сенсора;
• конструкционные особенности – уровень защиты от пыле и влагопроницаемости;
• потребляемая мощность для дежурного и тревожного режима;
• рабочий температурный диапазон;
• возможность автономной работы без подачи внешнего питания.

Если правильно подобрать датчик открытого пламени под конкретный объект и нужным образом установить его, то уровень пожарной безопасности возрастет в разы. Это будет способствовать защите имущества и материальных ценностей, а также исключит опасность для людей, которые будут пребывать на объекте.

Разновидности

Среди популярных на рынке марок/моделей пожарных и охранных датчиков следует выделить следующие изделия (на момент написания материала):

• ИП 22051TEI-63-IV – модель адресно-аналогового комбинированного (тепло/дым) извещателя от предприятия «Сфера безопасности». Площадь защиты – 176 кв. м. Размеры – диаметр 102 мм, с высотой 61 мм, весом всего 88 г.
• ИП 212/101-Барк – это комбинированный извещатель с тепловым и дымовым датчиками, совмещенными в одном корпусе. Производитель – НПО ПАС. Электропитание по ШС 24 В. Защита – IP Температурный диапазон эксплуатации – от – 30 до + 55℃. Максимальное количество извещателей в ШС – 63 шт. Размеры – диаметр 100 мм, высота 78 мм при массе в 0,2 кг, что не превышает габариты и вес традиционного оптического дымового извещателя.
• Существуют также модели изделий под аббревиатурой ИП 212/101 от других производителей – это ЕСО1002, он же ИП 212/101-2-А1R от компании «Систем-Сенсор»; ИП 212/101-11-PR от фирмы «Рубеж»; «Аврора-ДТР» (ИП 21210/10110-1-А1) от изготовителя «Аргус-Спектр», работающий по радиоканалу с ПКП на дальности до 600 м, а также ряда других предприятий со сходными техническими характеристиками.
• «С2000-ИПГ» – это комбинация газового, определяющего содержание в воздушной среде угарного газа, и максимально-дифференциального теплового датчиков, совмещенных в компактном корпусе адресно-аналогового пожарного извещателя, размеры которого – диаметр 100 мм, высота 47 мм. Питание – по ШС 12 В. Тип монтажа – потолочный. Производится компанией «Болид».
• ИПК-3.3/ИПК-3.5 – четырех- и двухпроводные комбинированные (дым/тепло) извещатели от украинской компании «Артон», работающие по 12/24 В шлейфу сигнализации.
• MSD-300 – радиоканальный комбинированный дымо-тепловой извещатель, TSD-1 – аналогичное устройство, с питанием 12 В по шлейфу сигнализации от компании Satel из Польши.
• Panasonic 4400 – мультисенсорный дымовой извещатель, который благодаря автоматической настройке можно устанавливать в чистых, дымных, горячих помещениях.
• «Сокол-2» – это комбинированный охранный извещатель, предназначенный для обнаружения незаконного доступа в закрытые помещения. Его официальная аббревиатура – ИО 414-1. В нем реализован двойной контроль объема охраняемого пространства по двум параметрам – ИК/СВЧ, т.е. регистрация изменения ИК-излучения после пересечения человеком контрольных зон, сформированных оптическим датчиком, а также изменения в электромагнитном поле, создаваемом СВЧ-сенсором. При срабатывании в любой последовательности они выдают сигнал тревоги, размыкая контакты выходного реле. Дальность действия – 12 м. Способ установки – настенный. Размеры – 135х70х50. Может эксплуатироваться при температуре от – 30 до + 50℃.
• «Сокол-3» – это модель аналогичного ИК/СВЧ охранного объемного извещателя, предназначенная для установки на потолок защищаемого помещения. Размеры – диаметр 90 мм, с высотой 35 мм. Дальность обнаружения датчиков – 5 м. Оба охранных извещателя производятся отечественной компанией «Аргус-Спектр».
• Семейство охранных и радиоканальных пожарных извещателей с торговой маркой «Астра» – продукция российской компании «ТЕКО». Среди них комбинированные ИО: «Астра-551» – ИК/радиоволновой охранный извещатель с дальностью действия 10 м, углом зоны обнаружения 90; «Астра-641» – с ИК/ультразвуковым датчиком.

Выбор довольно велик, нет проблем выбора комбинированного пожарного и охранного извещателя, в т.ч. одного производителя; т.к. ведущие компании, изготавливающие средства ОПС, как правило, изготавливают линейки моделей обоих видов, что обеспечивает простоту проектирования по готовым схемам, полную совместимость, надежность эксплуатации оборудования, снижение энергопотребления, упрощение монтажных работ.

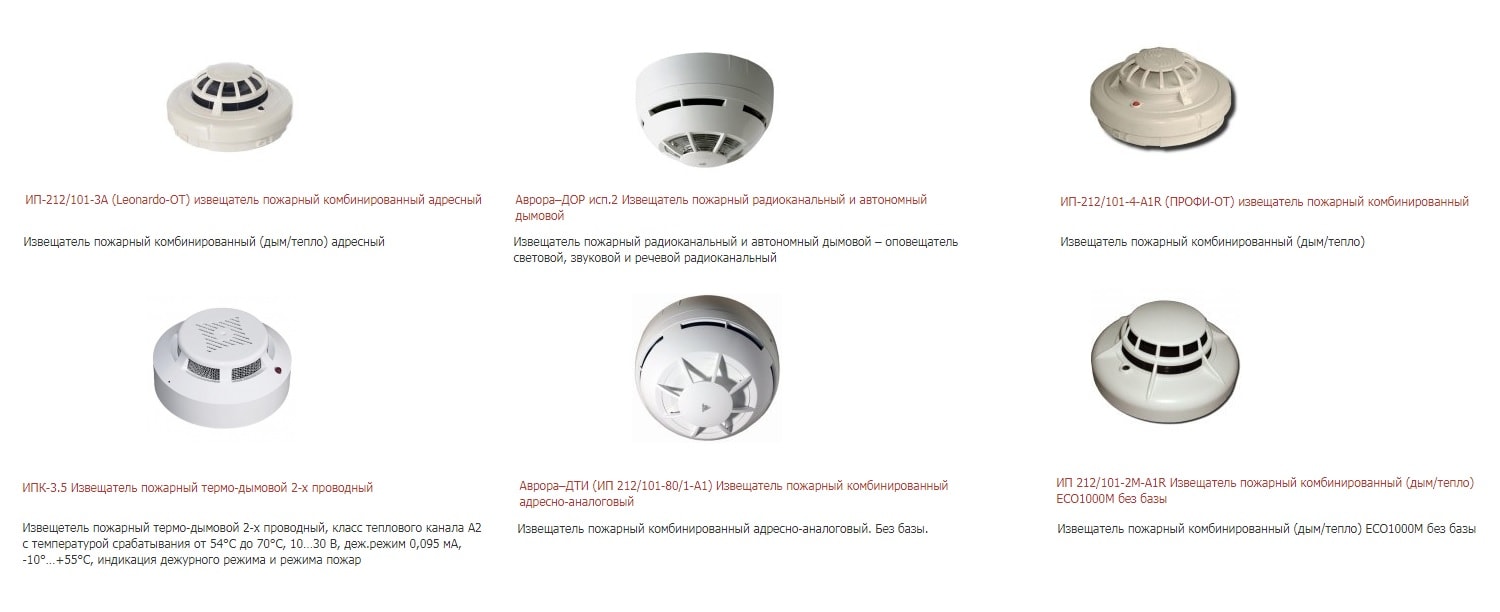

Разновидности комбинированных пожарных извещателей

Как выбрать?

К выбору тепловых извещателей следует подходить крайне скрупулёзно

Эти устройства имеют равное значение по важности с датчиками дыма. Для установки пожарной сигнализации потребуется пригласить мастеров, так как самостоятельно произвести монтаж очень сложно

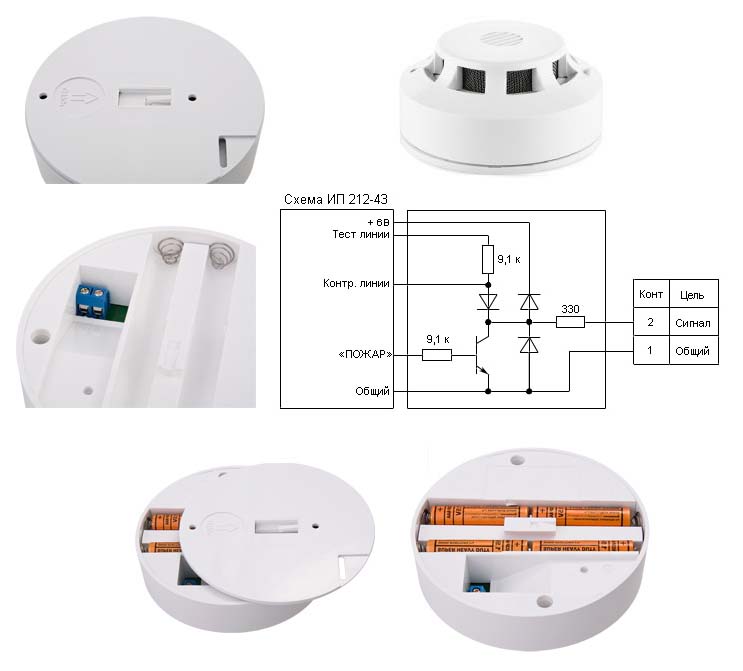

Установка сигнализации и всей периферии проводится на основании схем, которые отличаются по типам устройств.
