Как выбрать и установить кабель для обогрева водопроводной трубы

Как выбрать кабель

Перед походом в магазин обязательно уточните диаметр водопроводной трубы, длину участка, который нуждается в обогреве, максимально низкую температуру воздуха (грунта) – так будет легче определиться с выбором, потому что предложений действительно много.

Итак, обращаем внимание на следующие моменты:

  • наличие защитной пленки – обеспечивает заземление и делает кабель более надежным;
  • тип наружной изоляции;
  • температурный класс и мощность;
  • компания-производитель.

Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.


Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева +120°С, мощность достигает 33 Вт/м.

Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

Есть несколько марок греющего кабеля, которые уже давно зарекомендовали себя только с лучшей стороны.

Известная продукция зарубежных компаний:

  • Nelson;
  • Lavita;
  • Devi;
  • Ensto;
  • Raychem.

Среди российских производителей выделяется компания ССТ (Теплолюкс), выпускающая качественные изделия бытового назначения.

Внутренний обогрев труб

Для обустройства системы, подогревающей водопроводную магистраль изнутри, требуется электрокабель для обогрева труб, но устанавливать его придется не снаружи, а внутри трубы. Это существенно повышает сложность работы, но и эффективность собранной системы получается на порядок выше. Чаще всего внутренний подогрев используется в кранах и насосах, установленных под открытым небом.

Заключение

Установленная труба для водопровода с подогревом – это надежная защита системы водоснабжения от прорыва в зимнее время. Смонтировав такую конструкцию, можно разом избавиться от ряда неприятных проблем, неизбежно сопровождающих любой трубопровод, находящийся за пределами здания.

Кабельный обогрев труб водопровода

На практике для нагрева трубопровода чаще всего применяется кабельная система. Основным элементом конструкции является термокабель для труб, который прокладывается на протяжении всей магистрали. Способов его монтажа несколько – одним из них, например, является не простая прокладка в длину, а обмотка вокруг трубы, за счет чего достигается более равномерный прогрев.

Независимо от разновидности, принципиальная конструкция системы кабельного обогрева труб включает в себя:

  • Магнитные пускатели, расположенные в шкафу управления;
  • Алюминиевую ленту, за счет которой обеспечивается изоляция системы;
  • Теплоизоляционный материал;
  • Нагревательный кабель;
  • Терморегулятор.

Впрочем, выбор подходящей системы подогрева трубопровода – дело индивидуальное. Для правильного подбора конструкции нужно учитывать массу внешних факторов, влияющих на параметры требуемой системы.

К основным факторам, влияющим на выбор системы прогрева, относятся:

  • Диаметр водопроводных труб;
  • Глубина залегания магистрали;
  • Общая протяженность труб, требующих утепления;
  • Климатические условия, свойственные данному региону;
  • Степень теплопроводности материала, используемого для теплоизоляции.

Зависимость параметров греющего кабеля от описанных выше параметров достаточно очевидна – например, для толстой трубы с легкой теплоизоляцией потребуется более мощный кабель, и наоборот.

Монтировать подогрев труб водопровода несложно: кабель плотно прижимается к трубе и фиксируется при помощи самоклеящейся ленты из алюминия. Если в процессе работы резистивный кабель был поврежден, то его нужно менять целиком. Пересекать резистивные кабели нельзя.

Требование о пересечении можно не соблюдать в том случае, если в качестве системы подогрева был выбран саморегулирующийся термопровод для обогрева труб – он просто не может перегореть, поэтому никаких проблем при эксплуатации не возникнет.

В любом случае, когда провод для подогрева труб уложен, они укутываются слоем теплоизоляции и гидроизоляции. Термодатчик крепится к трубе при помощи все той же клейкой ленты. Как правило, данный элемент устанавливается на верхней части трубы и между греющими кабелями.

Обкуривание

При таком методе копчения продукты обкуриваются дымом комнатной температуры. Длится процесс от суток (если речь идет о мелкой рыбке-тюльке) и до недели (если коптится медвежий или кабаний окорок). А чтобы сырье не испортилось за это время, предварительно его вымачивают в крепком рассоле. В результате получается продукт, структура которого не отличается от исходного, без жировой миграции внутри кусков.

Главное достоинство данного способа копчения – «лежкость» результата. То есть копченый таким образом продукт может испортится только если усохнет до состояния «не разжевать». А в погребе, который правильно обустроен, «окуренные» свиной окорок или грудинка могут хранится 3-4 года, не теряя своих вкусовых качеств.

При окуривании способом нейтрализации ПАУ является их осаждение в дымоводе естественным путем. Тогда закисление обрабатываемых продуктов возможно лишь в исключительных случаях. Допустим, если копчение происходило в большую жару или на очень плохом топливе.

Старое правило гласит: копчение способом окуривания нельзя прерывать. Временное остывание сырьевой загрузки и новый запуск очага после приведут к увеличению концентрации ПАУ в готовых копченостях. То же самое произойдет, если поменять режим топливного тления.

Для устройства коптильни-окуривателя нужен ровный склон с нужным градусом уклона, тогда используемый дымогенератор станет работать на хорошей тяге.

Когда используют специальный кабель для обогрева водопроводной трубы

Такие решения применяют, когда невозможно получить нужный результат с помощью пассивной защиты от проникновения холода. Обычно хватает размещения трубопровода на глубине, ниже уровня промерзания почвы в определенной местности. Но опасность образования ледяной пробки возникает в месте подключения к централизованным системам.


Использование колодца

На этом рисунке приведена схема стандартной автономной системы водоснабжения. Экстремальные колебания температуры фиксируются в наше время часто. В сильный мороз не исключено промерзание грунта ниже нормального уровня. Особо опасным является участок выхода из земли и входа в здание. Здесь даже указанная на чертеже качественная современная изоляция может не выполнить свои функции.


Прокладка водопровода в каменистом грунте будет слишком сложной

Иногда на пути к источнику воды встречаются огромные валуны, остатки бетонных сооружений, иные препятствия. В этих случаях приходится поднимать трассу выше безопасного уровня. Не используемые подвалы, цокольные этажи также слишком дорого отапливать всю зиму.


Гораздо разумнее, нагреть локально только необходимые инженерные конструкции

Рекомендации по выбору греющего изделия

Прежде всего, нужно решить, изнутри или снаружи трубы вы собираетесь укладывать нагревательное устройство

Прежде всего, нужно решить, изнутри или снаружи трубы вы собираетесь укладывать нагревательное устройство. Если предполагается внутренний монтаж, то изоляция изделия должна быть выполнена из пищевого пластика. Как правило, данная информация должна указываться производителем на упаковке.

Чтобы самостоятельно выполнить расчёт кабеля, вам нужно знать:

  1. Удельную мощность греющего устройства.
  2. Протяжённость и диаметр обогреваемого трубопровода.
  3. Также понадобится толщина используемой теплоизоляции.
  4. Разница между температурой транспортируемой среды и температурой окружающего воздуха в данном регионе.

Далее при помощи специальной таблицы находим удельные теплопотери на погонный метр трубопровода. Для этого нам нужно найти в колонках таблицы данные о толщине изоляционного слоя, диаметре трубопровода и разнице температур. На пересечении колонок и будет искомая величина.

Теперь можно найти требуемую длину кабеля. Для этого коэффициент запаса, равный 1,3, умножаем на протяжённость обогреваемого трубопровода, на значение удельной теплопотери, найденное по таблице, и делим на мощность кабеля.

Внимание: значение мощности кабеля можно найти в маркировке изделия. После выполнения расчёта протяжённость греющего изделия всегда будет получаться больше, чем длина обогреваемого трубопровода. Отсюда можно сделать выводы, что для получения необходимой эффективности нагрева греющий кабель нужно обматывать вокруг трубы, равномерно распределяя витки по всей поверхности

Отсюда можно сделать выводы, что для получения необходимой эффективности нагрева греющий кабель нужно обматывать вокруг трубы, равномерно распределяя витки по всей поверхности

После выполнения расчёта протяжённость греющего изделия всегда будет получаться больше, чем длина обогреваемого трубопровода. Отсюда можно сделать выводы, что для получения необходимой эффективности нагрева греющий кабель нужно обматывать вокруг трубы, равномерно распределяя витки по всей поверхности.

Варианты установки греющего кабеля

                Существует
два варианта размещения кабеля:

  • снаружи трубы;
  • внутри трубопровода.

Монтаж нагревателя снаружи трубы
проще. Обычно его прикрепляют вдоль трубопровода или, если позволяет длина, обвивают
трубу для большей равномерности. Для фиксации к поверхности используется обычный
или металлизированный скотч, устойчивый к нагреванию. Поверх одевается слой
утеплителя. Наиболее правильный
вариант — полистироловая или пенополиуретановая скорлупа, которая легко
устанавливается и эффективно удерживает тепловую энергию.

Установка греющего элемента
внутри трубопровода позволяет получить значительно больший эффект. Она
применяется в случаях, когда система расположена близко к поверхности земли или вовсе находится на
открытом участке. Саморегулирующий
греющий кабель для канализации внутри трубы позволяет надежно защитить
как обычную, так и ливневую
систему, которая в холодное время года остается практически неиспользуемой.
Остатки стоков замерзают, периодически пополняются при потеплениях и в конечном
счете образуют ледяной затор, способный разорвать трубопровод. Однако,
установку нагревателя можно производить только в трубах достаточно большого
диаметра, иначе он станет причиной частых заторов и вместо пользы принесет
только лишние заботы.

Пример утепления труб

Виды сушилок и их особенности

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

  1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
  2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Монтаж нагревательного изделия

Укладывать греющий кабель можно внутрь трубопровода либо крепить его снаружи. Каждый из этих способов монтажа имеет свои преимущества и недостатки:

  1. Укладывать кабель внутрь можно только в том случае, если диаметр трубопровода позволяет сделать это. Данная методика применима тогда, когда нет возможности обустроить наружный обогрев (коммуникации покрыты битумом или бетонным раствором). Для обустройства внутреннего обогрева не подходят одножильные изделия резисторного типа.
  2. Главным достоинством наружного монтажа является простота и удобство выполнения работ, а также практичность. В этом случае вы можете использовать любые типы греющих кабелей.

Рассмотрим каждый из способов монтажа более подробно.

Внутренний монтаж

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде

Для внутреннего монтажа подходит специальный влагостойкий кабель, который помимо этого должен быть устойчив к кислой среде. Для выполнения монтажа вам не нужен полный доступ к трубопроводу. Для этого используется специальная муфта, через которую кабель заводится в водопроводную систему на необходимую длину. После этого другой конец провода подключается к электрической сети. По сути, муфта – это специальный тройник, накручивающийся на трубопровод в месте выхода.

Стоит знать: эффективность данного способа обогрева в 2 раза выше, чем у наружной прокладки. Поэтому разрешено использовать греющее устройство меньшей мощности. Помимо этого для утепления такого трубопровода понадобится меньший слой теплоизоляционного материала.

К недостаткам данной методики утепления стоит отнести следующее:

  • Для обогрева канализационных труб такой способ не подходит. В этом случае разрешён только наружный монтаж греющего устройства.
  • Если на участке трубопровода есть разветвления, краны и изгибы под углом 90 градусов и больше, то такой способ не подходит.
  • Поскольку внутренний просвет трубы немного уменьшается из-за проложенного кабеля, напор воды снижается.
  • На длинных участках монтаж выполнить довольно сложно.
  • С течением времени провод может обрасти налётом, что приведёт к засорению труб небольшого диаметра.

Наружный монтаж

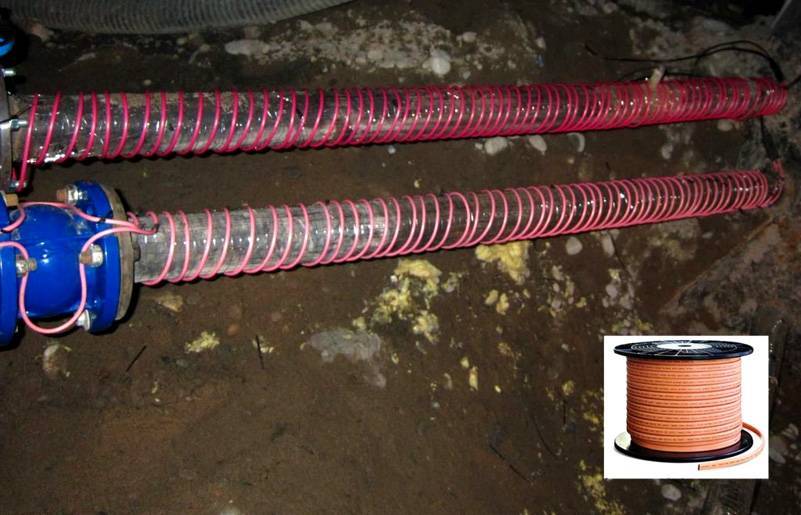

Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой

Такой способ установки греющего изделия выполняется довольно просто. Провод обматывается вокруг трубопровода или укладывается под ним и фиксируется алюминиевой плёнкой. Помимо фиксации эта плёнка эффективно отражает тепловые лучи. Затем труба обматывается слоем теплоизоляционного материала.

Данный способ установки обогревательного изделия можно выполнить своими руками. При этом просвет труб не уменьшается, а испортившееся нагревательное изделие несложно заменить. При этом вы можете использовать два способа укладки кабеля:

  1. Кабель фиксируется при помощи скотча с одной стороны трубы. При этом для увеличения площади соприкосновения и теплоотдачи изделие укладывается волной. После этого труба утепляется.
  2. Трубы, уложенные в климатических регионах с суровыми зимами, лучше обматывать кабелем. При этом шаг витка равен 50 мм. Для более надёжной фиксации изделие крепится в нескольких местах при помощи фольгированного скотча.

После выполнения любого способа укладки кабеля вся труба плотно обматывается скотчем. Это позволит защитить теплоизоляционный материал от сильного нагревания, поскольку воздействие высоких температур для него может быть губительно.

Внимание: резистивное изделие подключается посредством терморегулятора. Он обеспечит равномерный нагрев и не допустит перерасхода электроэнергии. В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится

В случае установки саморегулирующегося кабеля подключение через терморегулятор не понадобится.

Смеси

Основным параметром, от которого зависит качество обработанной поверхности, являются штукатурные смеси. Условно их можно разделить на сухие и мокрые. Второй тип продукции используется большими строительными компаниями. Они приобретают уже готовую смесь, которую им доставляют бетономешалками. Но основными сегодня на рынке являются сухие смеси, позволяющие получить штукатурку самостоятельно.

В зависимости от состава сухие продукты можно разделить на 2 большие группы:

Это позволяет получить качественную поверхность для декоративной отделки уже через несколько дней после нанесения.

Смеси имеют высокую пористость, снижая расход раствора в несколько раз по сравнению с цементными составами. При нанесении с помощью автоматических устройств, можно получить практически идеально ровную поверхность, требующую минимальной обработки.

Недостатками этой продукции можно считать долгое высыхание и неравномерная структура верхнего слоя. Поэтому после нанесения штукатурку нужно дополнительно разглаживать, чтобы получить ровное и прочное основание.

Современный рынок предлагает множество видов сухих и полусухих смесей. Среди всего этого разнообразия следует выделить несколько популярных марок:

«Старатели»

Смесь на основе гипса, отличающаяся высокими адгезионными качествами. Предназначается для нанесения на различные типы поверхностей, среди которых оптимальными являются кирпич, бетон и пеноблок.

Производитель указывает, что состав можно использовать в качестве смесей для финишной отделки.

«Основит»

Еще один представитель гипсовых штукатурок, прекрасно подходящий для внутренней отделки. Мелкозернистая структура компонентов позволяет наносить растворы на стены слоем толщиной около 1 см. В таком случае расход продукта не превысит значение 9 кг/м Штукатурка подходит для обработки стен и потолков.

«Кнауф»

Компания является одним из лидеров по производству смесей для отделки различных поверхностей. Следует отметить ее гипсовые штукатурки, в составе которых присутствуют различные полимерные примеси.

Цветовая гамма смесей включает в себя не только серые, но и розовые оттенки.

«Волма»

Один из лидеров отечественного производства. Выпускает качественные гипсовые штукатурки для механизированного нанесения.

Производитель утверждает, что приступать к затирке стен можно уже по истечению 4-х часов после нанесения.

После такой обработки поверхность уже готова к окрашиванию или поклейке обоев. Внешний слой при этом практически неотличим от оснований, покрытых специальными шпаклевочными составами.

Обратите внимание, что смеси на основе цемента практически никто не производит. Технически это и не нужно, так как получить такую штукатурку довольно легко

Нужно смешать качественный песок и цемент в определенных соотношениях, чтобы получить нужную консистенцию раствора.

Методики монтажа

Наружная установка

Наклеивания проводника

И наружные, и внутренние проводники можно установить своими руками.

На самом деле особых сложностей монтаж не представляет – нужно лишь соблюдать некоторые простые правила:

  • Для частных домов выбираем модель с мощностью от 30 до 60 Вт/м – в зоне умеренного климата больше просто не нужно.
  • Трубу очищаем от грязи, пыли и ржавчины. Для максимально эффективной теплопередачи нам нужно, чтобы проводник плотно прилегал к металлу или пластику.
  • Укладываем кабель вдоль трубы (прямой либо волнистой линией) или же наматываем из него спираль с шагом до 40 см. При использовании резистивных моделей ни в коем случае не допускаем пересечения проводников: в месте контакта они очень быстро перегорят.
  • Через каждые 20 см фиксируем проводник с помощью металлизированного скотча или специального термостойкого бандажа.
  • Для снижения теплопотерь проклеиваем кабель сверху алюминиевой лентой на полимерной основе, после чего перекрываем теплоизоляционным кожухом.

Установка на промышленном трубопроводе

Внутренняя установка

Несколько сложнее производится внутренняя установка:

Подбираем модель, длина которой соответствует длине отапливаемого отрезка трубы

Здесь необходимо принимать во внимание, что проводник не должен проходить через запорную арматуру, и планировать прокладку с учетом этого факта

  • Тройник подходящего сечения врезаем в трубу в месте ввода кабеля.
  • Заводим проводник в трубу, следя за тем, чтобы нагревательная часть полностью скрылась в просвете.
  • Фиксируем устройство в тройнике, используя входящие в комплект фитинги и переходники.
  • Подключаем нагреватель к электросети, используя вилку или электрощиток.

Схема внутренней установки

https://youtube.com/watch?v=1yg6QZRcYO4

Если использовался саморегулирующийся кабель, то пробный пуск можно выполнять в любой ситуации. А вот резистивные модели желательно испытывать и использовать только при заполнении всех труб водой, иначе риск перегрева существенно возрастает.

См. также

Как установить нагревательный кабель?

Монтаж кабеля для обогрева труб нельзя назвать чересчур сложным мероприятием, и для его осуществления вовсе не обязательно вызывать профессионала со специальным оборудованием. Вполне достаточно наличия элементарных навыков и минимального набора инструментов, главными условиями качественной установки являются аккуратность и тщательность.

Кабель саморегулирующийся для обогрева труб может быть установлен:

  1. Снаружи трубопровода – этот вариант более популярен.
  2. Внутри трубопровода, в данном случае требуется дополнительная защита кабеля.

Процесс внутренней установки кабеля

Произвести работы можно как на новом строящемся водопроводе, так и на уже функционирующем. Прокладка кабеля производится в несколько этапов, рассмотрим их более подробно.

Очистка трубопровода

Если обогрев планируется на уже работающем трубопроводе, неважно канализационном или водопроводном, для начала с него надо удалить теплоизоляцию и очистить трубу, чтоб подготовить место установки. Доступ к кабелю должен быть обеспечен по всей его длине

Если это невозможно сделать, кабель будет проложен внутри трубопровода. Заодно необходимо проследить, чтобы рядом с ним не было острых выступающих частей, способных повредить изоляционную оболочку

Доступ к кабелю должен быть обеспечен по всей его длине. Если это невозможно сделать, кабель будет проложен внутри трубопровода. Заодно необходимо проследить, чтобы рядом с ним не было острых выступающих частей, способных повредить изоляционную оболочку.

Прокладка кабеля

Наиболее распространенный способ, которым прокладывается кабель для обогрева водопроводных труб – это протяжка кабеля по прямой линии на поверхности трубы и фиксация его при помощи специальных хомутов или изоленты. В этом случае длина кабеля будет равняться длине трубопровода, если же выбран способ, при котором кабель обивается вокруг трубы по спирали, фиксация не требуется, надо лишь предусмотреть определенный запас длины.

Фиксация кабеля на трубе

Присоединение кабеля к электросети

Здесь может быть два варианта – присоединение кабеля для труб к сети, при этом будет работать термореле, обеспечивая работу кабеля в необходимое для этого время, или же использование обычной вилки, тогда можно регулировать включение устройства вручную. Кабель для обогрева труб не потребляет чрезмерное количество электроэнергии, а поверхность его нагревается в незначительной степени, поэтому будет он работать постоянно или периодически – принципиального вопроса не имеет.

Далее производится монтаж утеплителя для труб.

Нагревательный кабель для прямого присоединения к сети

Обогрев водопроводных труб кабелем не только обеспечивает устойчивое и постоянное водоснабжение или работу канализации, он продлят срок службы все элементов, входящих в состав системы, так как в отсутствие термических деформаций значительно снижается риск их разрушения. Немало хлопот способен доставить замерзший трубопровод: это будет иметь высокую стоимость, а сам объект на это время будет лишен привычных удобств.
