GSM управление котлом отопления виды, способы, возможности

GSM модуль для котлов отопления

Рейтинг: Производители и модели GSM-модулей

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.

В каждом приборе имеется инструкция по эксплуатации, а также по установке модуля

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей

Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

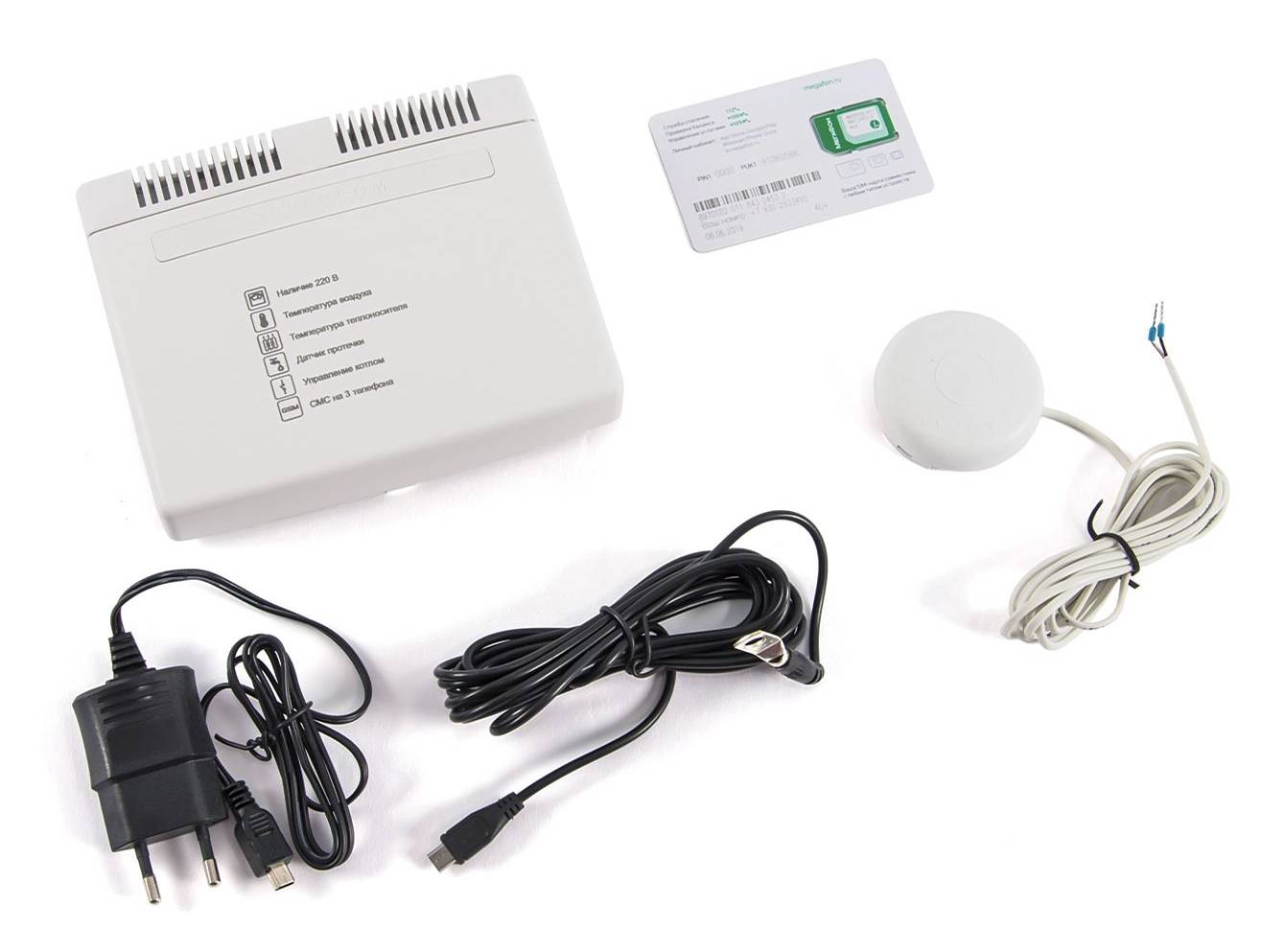

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

Стоимость: 3 990 руб.

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты

Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T»

Стоимость: 8 640 руб.

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

Стоимость: 6 780-8 840 руб.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Стоимость: 7 400-9 200 руб.

Зачем нужно управлять системой отопления

Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.

В результате появляется возможность получить следующие преимущества:

  • возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
  • дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
  • в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
  • получать извещения о текущих неполадках, находясь за пределами дома;
  • мгновенно остановить работу отопления в аварийных ситуациях;
  • использовать топливо в экономном режиме;
  • предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.

Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.

Система отопления в умном доме smart котел и не только

Температура воздуха в доме зависит от эффективной работы отопительных приборов, теплоотдача которых должна компенсировать тепловые потери строения, уровень может меняться в зависимости от погодных условий: скорости ветра, влажности, времени суток.

Возникает простая зависимость: чем выше тепловые потери ( или, чем хуже погода), тем большую теплоотдачу должны обеспечивать приборы отопления и тем большее количество тепла должен вырабатывать отопительный котел.

Управлять работой котла можно вручную, увеличивая или уменьшая подачу топлива в камеру горения. Но, согласитесь, лучше, если котел отопления сможет сам определять, сколько тепла ему необходимо выработать и сколько топлива для этого необходимо сжечь.

Система автоматического контроля — первый шаг к умному котлу

Современные котлы отопления в Smart домах комплектуются системами автоматического контроля, способными корректировать интенсивность горения топлива в зависимости от реальной потребности в тепловой энергии.

Однако отклик на изменение погодных условий  обычного котла может запаздывать на несколько часов в зависимости от степени инерционности отопительной системы. Дело в том,  что система автоматического регулирования котлов отопления (назовем их обычными, в отличие от «умных» котлов отопления) в подавляющем большинстве настроена на изменение температуры воды в обратке: остыла вода в обратном трубопроводе сильнее, увеличивается подача топлива в камеру горения, температура обратки выше, подача топлива в камеру горения уменьшается.

В свою очередь теплоноситель остывает тем быстрее, чем ниже температура воздуха в отапливаемом помещении.

Еще одна немаловажная деталь: быстрый отклик котла на изменение температуры воздуха возможен только при использовании  приборов отопления малого внутреннего объема, например, алюминиевых или биметаллических радиаторов.

Видео — Bitherm котел с подвижным колосником и умным блоком управления

Умный котел отопления

Управление работой умного котла осуществляется с помощью термостата с датчиком температуры, устанавливаемым в одной из комнат. Принцип действия предельно прост: с помощью термостата задается нужная температура, при достижении которой котел отключается. При понижении температуры происходит включение котла в работу, и процесс повторяется вновь.

Расположив датчик температуры на улице, можно настроить работу котла «на опережение»: понизилась температура наружного воздуха, котел работает в более интенсивном режиме.

Таймер в работе умного котла предназначен для выбора режимов интенсивной и умеренной эксплуатации. Так, к примеру, в ночное время более комфортной является  немного пониженная температура, примерно на 2-3 градуса по сравнению с дневной температурой. При этом ночью можно отключить подогрев воды в бойлере. Режим умеренной эксплуатации котла можно запрограммировать в дневные часы, когда все обитатели дома находятся на работе. Режимы работы котла можно устанавливать в течение суток, в течение недели, месяца и даже года.

Для этого умный котел оснащается системой самодиагностики.

Система самодиагностики котла

Система самодиагностики котла позволяет определять от 10 до 40 (в зависимости от модели котла) неисправности, ряд которых может быть устранен в автоматическом режиме. Информация о выявленных  неисправностях выводится на табло и сохраняется в памяти устройства.

Все это делает эксплуатацию умных котлов не только удобной, но и безопасной, исключающей возможность аварийных ситуаций, таких, как снижение температуры теплоносителя ниже критической отметки, снижение тяги, падения давления в сети газопровода и ряда других не менее опасных ситуаций, не исключаемых при работе котла.

«Умному дому» — умное отопление

Как бы эффективно не работал котел, для обеспечения действительно комфортных условий в доме необходимы управляемые приборы отопления, способные реагировать на изменение температуры в помещении. Для этого в системе отопления устанавливаются радиаторы, оснащенные термостатами и сервоприводами, меняющими расход теплоносителя в зависимости от температуры окружающей среды.

Подведем итоги

В основе системы отопления умного дома может быть использован котел отопления, оснащенный системой самодиагностики и погодозависимой автоматикой, эксплуатация которого эффективна только вместе с радиаторами, оборудованными термостатами и сервоприводами.

umniedoma.ru

Особенности установки с точки зрения потребителя

Кто бы ни проводил монтаж GSM модуля (вы сами или специалист), обязательно удостоверьтесь, что соблюдены эти условия:

в месте монтажа сохраняется оптимальная влажность, как и при установке котла;
если переносная антенна отсутствует, то проверьте, чтобы передаче сигнала ничего не препятствовало, например, бетонное перекрытие;
обратите внимание на длину кабеля антенны, если потребуется вынести его в другое место;
подсоединяйте модуль при выключенном котле и через УЗО, дабы защитить оборудование от скачков напряжения;
заранее проверьте, что между датчиком температуры и контроллером расстояние не больше ста метров – для лучшей связи.

В начале работ необходимо ввести номера телефонов, на которые будет поступать информация. Затем поступит проверочный код в виде SMS.

Когда вы приобретёте новую карту, то сразу пополните счёт минимум на 300 рублей и попросите оператора отключить все сообщения с платной рекламой, чтобы она не занимала пространство и не сбивала контроллер

Обратите внимание, что у сотового оператора в районе установки такого модуля должен быть бесперебойный сигнал

Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

После монтажа обязательно протестируйте работу GSM-модуля. Пусть кто-то выйдет с телефоном на улицу, а кто-то останется в доме

Важно проверить, как быстро при определённых изменениях работы котла будут поступать сообщения

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Также необходимо настроить температурный режим, который регулируют уличный и комнатный датчики

Перед этим обратите внимание, что в документации к котлу указаны минимальная и максимальная температура, при которых он будет работать без сбоев

Комнатный датчик отвечает за тепловой режим внутри помещения. Его в некоторых моделях можно настроить на всю неделю. Например, в рабочие дни актуальны три вида настройки температуры: утром и вечером – высокая, потому что все дома, днём – низкая, ночью – тоже низкая или ближе к средней для комфортного сна.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

На выходных все дома, поэтому выбирайте наиболее комфортный для всей семьи обогрев. Такой режим называется «общий». Если же вы хотите задавать температурный режим в отдельных комнатах, то включайте «зональный». Он отвечает за нагрев воздуха в отдельных комнатах.

В режиме «отпуск» (у разных производителей названия режимов отличаются) температура стоит на самом минимальном показателе. В этом случае вы сможете удалённо управлять автономкой для смены температуры.

Например, находясь по дороге домой, отправить SMS со специальным кодом или же просто введя нужную цифру для смены температурного режима.

Если планы изменились, то пользователь всегда сможет удалённо настроить комфортный температурный режим и вернуться в тёплый дом

Если к системе подключён и бойлер, то можно изменять не только температуру воды, но и систему нагрева. При переходе на летний режим котёл не отключается, а работает на минимальной мощности.

Обратите внимание, что есть режим «антизамерзания», который время от времени включает котёл для поддержания корректной работы всей отопительной системы. Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным

Если градус понижается, то котёл автоматически поднимает температурные показатели

Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным. Если градус понижается, то котёл автоматически поднимает температурные показатели.

После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом.

Когда пользователь отправляет sms-ку с кодом (функция обратной связи), то ему поступает ответ с показателями работы системы отопления

Технически связь реализуется через реле, которое напрямую связано с газовым котлом.

Как это работает

Для полной оценки сложностей, при настройке и установке, лучше рассмотреть работу наиболее распространенных систем дистанционного контроля в индивидуальном порядке.

Интернет

При условии, что в доме имеется возможность подключения к интернет-сети, открывается перспектива организовать дистанционную координацию отопительного котла при помощи Wi-Fi подключения.

Такая модель будет успешно взаимодействовать с электронной автоматикой, функцианирующей на базе контроллеров через щит управления котлом. Для механических датчиков существуют системы другого профиля, популярностью пользуется российский «Кситал».

Для того чтобы получить возможность удаленного управления газовым котлом, следует произвести монтаж дополнительных сегментов:

  • спецприемник управления;
  • многоканальный термостат с программатором, позволяющим не только осуществлять регулировки, но и задавать различные температурные режимы.

В домашних условиях представленная система программируется при помощи пульта. В случаях удаленного контроля используют ПК или смартфон, в который предварительно устанавливают специальное приложение. Таким образом осуществлять дистанционный контроль над отоплением можно при помощи любой подручной техники, это может быть компьютер или ноутбук, а также смартфон или планшет. Процедура координации выглядит достаточно просто, ведь системные требования не представляют особой сложности.

Коммуникации блока контроля с регуляторами и запорными механизмами происходят в беспроводном режиме. Проводка необходима лишь для подключения температурных датчиков, такие устройства беспроводного типа найти достаточно сложно. В случае управления электрическим котлом при посредстве интернета нет необходимости выделять IP-адрес.

Управление при помощи сотовой связи

Многоцелевое устройство, такое как мобильный телефон, может дополнительно послужить пультом управления котлом, в рамках программы «умный дом».

Для этой миссии требуется установить необходимое мобильное приложение, которое может взаимодействовать с устройствами на базе:

  • Android;
  • iOs;
  • Windows Phone.

Процесс установки не вызывает затруднений из-за своей простоты. В ходе настроек выбирается режим оповещения, который может передавать информацию в виде СМС, либо в виде голосовых сообщений. Наиболее простой способ настройки дистанционной координации отопления осуществляется при помощи облачного сервиса. Детальная инструкция по настройкам прилагается к моделям от разных производителей в индивидуальном порядке, она не имеет общей основы.

О ЛИНЕЙКЕ Кситал GSM-T

Одна плата, одно устройство, один маленький прибор – специальный GSM модуль Кситал, позволяющий осуществлять удаленный и автоматический доступ к системе отопления, её настройке и управлению по средствам сотовой связи.

Достаточно один раз внедрить Кситал, подключить к котлу, и он будет стабильно, в режиме 24/7 контролировать его работу. Стоит сказать, что функционал прибора не ограничивается только включением и выключением отопления, вы также получаете ряд других возможностей.

Возможность регулирования температуры воздуха. Задаете команду до какого градуса нагреть дом и можете быть уверены, будет именно так тепло, как вы и хотели. А когда вас нет дома, экономьте до 30% на отоплении, просто снижая температуру системы теплоснабжения.

Универсальность. Кситал контролирует температуру помещений, охраняет ваш дом, сообщает о наличии или пропадании напряжения в сети 220 В.

Контроль за состоянием работы отопительного оборудования. Если возникнут какие-то неполадки, GSM модуль обязательно проинформирует вас об этом.

О предназначении GSM модулей

Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.

Дистанционное управление котлом отопления

И экстренно корректировать работу прибора, быстро принимать решение нужно, если:

  • погодные условия резко изменились;
  • есть риск того, что отопительный контур будет заморожен;
  • есть перебои с подачей газа либо случилась его утечка;
  • теплоноситель протек;
  • отключилась подача электричества;
  • система теплого пола неправильно функционирует;
  • резко повысилось давление;
  • газовая горелка потухла;
  • отопительное оборудование перегрелось.

Как работает GSM модуль

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

  • через СМС-сообщения;
  • через мобильное приложение;
  • голосовыми командами;
  • при помощи сайта производителя.

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показателиSapsan GSM PRO

Основные преимущества

Востребованные системы экономного управления функционирующим отоплением имеет много положительных характеристик. Некоторые из них связаны со значительным повышением уровня комфорта проживания. Но на практике такой подход обеспечивает оптимальную безопасность проживания, так как владелец может своевременно предотвратить возникновение пожара.

Если внимательно изучить все функциональные возможности дистанционного метода управления, то можно выявить ряд преимуществ:

  • Защита от различных чрезвычайных ситуаций. Управляемые агрегаты поддерживают функцию климат-контроль.
  • Большая экономия расхода используемого топлива за счет оптимизации рабочих режимов в разных помещениях.
  • Обустроенная система полноценного контроля над установленным котлом всегда находится под присмотром пользователя.
  • Поддерживание оптимального температурного режима в комнатах с заданной точностью по времени. Это касается не только часов и времени суток, но и дней недели.
  • Специалисты предусмотрели наличие вспомогательных сервисных функций. Это касается своевременного отключения электроэнергии, уровня топлива в котле, водоснабжения, охраны приусадебной территории.
  • Если правильно оптимизировать температурные режимы в разных помещениях, то в итоге можно достичь большей экономии расхода топлива.

Дистанционный контроль над оборудованием через интернет с каждым днем все больше усовершенствуется, благодаря чему в распоряжении пользователя находится огромный перечень вспомогательных функций для обеспечения максимального комфорта и абсолютно безопасного проживания в квартире.

Отличная возможность оптимального расходования топлива

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

  • GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
  • Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

  • Падение температуры и давления ниже (выше) критического уровня;
  • Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

  • Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
  • Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

  • Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
  • Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
  • Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется  сначала сверить фактические показания системы после их изменения

Это необходимо для калибровки системы.

Почему стоит оборудовать отопительный котел системой удаленного управления

Необходимость оборудования дома системой, которая может дистанционно управлять котлом отопления, становится очевидной не только в случае невозможности постоянного присутствия, но в плане прямой экономической выгоды и общего удобства от проведения такого мероприятия:

  1. Возможность ежемесячно экономить до 45-50% денежных затрат на прогрев жилища;
  2. Увеличение ресурса работы оборудования для обогрева за счет меньшего количества включений-выключений электроники;
  3. При любом продолжительном отсутствии можно снижать температуру помещения и нагнетать ее заблаговременно до своего прибытия;
  4. Во время оттепелей система GSM управления газовым котлом сама его отключит автоматически;
  5. Можно настраивать режимы отопления для ночи и дня;
  6. Возможность поддерживать разные уровни температуры по разным зонам (комнатам);
  7. Все информация о нестандартных ситуациях будет тут же передана блоком управления газовым котлом для оперативного принятия решений;
  8. Система обогрева может автоматически включаться до наступления холодов.

Как решить вопрос с технической стороны

Вне зависимости от того, какая система подачи тепла отвечает за обогрев помещения (кроме, конечно, дровяных печей ручной загрузки и каминов), ее можно оборудовать электроникой удаленного управления котлом отопления.


Установка режима отопления при управлении котлом дистанционно

Связано это с тем, что большинство современных котельных установок имеют в своей структуре электронные платы согласования, через которые можно подсоединить дистанционные блоки. Если же оборудование для обогрева старых образцов не предусматривает такой модернизации (или оно самодельное), вопрос все же решаем.

На выбор потребителю есть три основных варианта как внедрить дистанционное управление котлом у себя в жилище:

  • Используя специальные GSM модули управления отопительными устройствами;
  • Подключая так называемый «умный термостат» через WI-FI;
  • Оборудуя радиаторы многофункциональными терморегуляторами.

Схема подключения модуля

Устанавливать GSM-модуль следует в точке, откуда можно самым оптимальным маршрутом подключить нужные датчики и интерфейсы. При этом следует учитывать:

  • Длина линии к датчику температуры может составлять от 1 до 100 метров, в зависимости от функциональности модуля.
  • Линия связи с котлом для управления (обратной связи) должна быть как можно короче, особенно если модуль будет коммутировать питание котла.
  • В месте установки должна ловить сотовая связь. Как вариант используется выносная антенна, тогда ограничение касается длины кабеля.

В любом случае самым разумным будет установка непосредственно возле котла. Но на минимальном расстоянии не менее 1,5 метров и на подъеме выше 50 см, чтобы не было риска попадания воды даже в случае аварии.

Модуль подключается к сети питания с помощью отдельной линии питания от щитка и блока клеммников или же просто к ближайшей розетке проводом с вилкой. Датчики подсоединяются проводами согласно инструкции производителя

При этом важно соблюсти сечение провода и материал, из которого он сделан. Часто производители требуют использование коаксиального кабеля для соединения датчиков с полным экранированием, особенно когда выносной датчик располагается на значительном удалении

В модуле часто под защитной крышкой располагается набор клемм с обозначениями. По цветовой или мнемонической маркировке согласно инструкции определяются клеммы для подключения датчиков, сигнальных и управляющих проводов от котла отопления.

После того как провода  коммутированы и уложены в короб или защитную гофрированную трубу, можно приступать к настройке. Задаются диапазоны для датчиков, устанавливаются сигнальные линии и действия, которые предпринимает устройство управления при получении сигналов.

Основной момент – это установка телефонного номера или даже двух, на которые модуль будет передавать показания, и с которых будет получать настройки и команды.

Как подключить?

Чтобы самостоятельно подключить и установить gsm-модуль, необходимо воспользоваться инструкцией, идущей в комплекте. Монтаж и запуск устройства происходит таким образом:

  1. Обесточить нагреватель.
  2. Снять защитный кожух с котла.
  3. Зафиксировать крепление для модуля на стене.
  4. Вставить в модуль сим-карту и батарейку, если это потребуется.
  5. В разъем, находящийся в котле, подключить контроллер на основе gsm.
  6. Подсоединить к модулю все датчики.
  7. Включить приспособление в сеть.
  8. Надеть защитный кожух котла.
  9. Подключить котел в электросеть.

Стоит помнить, что для работы на сим-карте необходимо выбрать одного из лучших мобильных операторов с хорошим качеством сигнала. Когда модуль будет впервые подключен, пользователю необходимо отправить смс на сим-карту контроллера с его номером.

При условии слабого сигнала необходимо поставить антенну, идущую в комплекте

Для лучшего понимания процесса подключения рекомендуется просмотреть подробное видео, чтобы избежать ошибок.

Gsm-модули отлично работают как с электрическими, так с газовыми котлами, они также могут функционировать с моделями на отработке. На самом котле должен присутствовать выход для подключения контроллера. Такое приспособление помогает сэкономить расход электроэнергии и значительно упрощает процесс управления отопительным прибором.

Что входит в комплект GSM

Комплектация зависит от производителя и модели товара. В стандартную входят перечисленные ниже детали.

Контроллер (GSM-модуль) — прибор с различным количеством входов, возможностью расширения, если понадобится подключить дополнительные функции. Модели в низком ценовом сегменте содержат пару стандартных функций и рабочих режимов. В более дорогие приборы заранее встроен регулятор управления на неделю.

Переносные температурные датчики, от двух до десяти – это зависит от типа модуля. Предназначены для разных помещений, в том числе есть и наружные. Оптимальное количество – пять, при условии, что один из них будет на улице.

Стандартный вид датчика тепла (уличный и комнатный) для регулирования показателей температуры во всем доме или в определённых комнатах

GSM-антенна необходима для усиления сигнала. Она отвечает за установление беспрерывной связи с владельцем оборудования и с вышками сотового оператора.

Через реле (в большинстве моделей до 3 шт.) реализуется обратная связь с владельцем. В руководстве пользователя во всех модулях есть список кодов, характеризующих все штатные и нештатные ситуации и коды для обратной связи.

Стандартная комплектация gsm модуля на примере модели 4Т от производителя «Кситал». Все комплектующие соединены и подготовлены к монтажу (+)

Дополнительные датчики (например, движения и возгорания) также необходимы. Чаще пользователи самостоятельно докупают их в зависимости от потребностей.

Аккумулятор может дополнительно присутствовать в некоторых моделях. Производители чаще всего ставят литий-ионный. Это важный компонент, так как от него зависит время автономной работы. Если напряжение отключится, то питание в автоматическом режиме перейдёт на аккумулятор.

Ёмкости батареи должно хватать для полноценной работы GSM модуля минимум до пяти часов, лучше – до двух суток. Если вы знаете, что в вашем районе перебои в электросети происходят часто, то имеет смысл приобрести аккумулятор большей ёмкости.

Мастер-ключ препятствует вмешательству сторонних лиц в систему отопления и снимает установленные вами блокировки.

Считыватель электронного ключа Touch memory в модели GSM модуля Ксисал. Используется для защиты от несанкционированного вмешательства в управление котлом

Кроме того, в комплекте можно обнаружить считыватель электронных ключей, сенсорный экран, колодки для подключения к котлу, бухты соединяющих проводов. Комплектующие вы сможете при необходимости докупить или «собрать» набор под свои потребности.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
