Устройство грязевика системы отопления, принцип работы

Фильтры для систем отопления

Купить фильтры для системы отопления так же важно, как и сделать её правильный план. Данные приспособления позволяют значительно продлить срок службы всех деталей и улучшить качество их работы

К тому же это упреждает возникновение различных аварийных ситуаций.

Какой купить фильтр для системы отопления?

Сейчас на украинском рынке отопительного оборудования представлено большое количество модификаций указанного изделия от различных производителей. Они отличаются качеством исполнения и нюансами в работе (пропускная способность, уникальное инженерное решение улавливателя), но по своему назначению все фильтры для системы отопления можно разделить на основные виды:

  • предварительной или грубой очистки;
  • тонкой очистки;

Каждый из них имеет свои особенности в работе, но может устанавливаться только после предыдущего в том порядке, в каком они перечислены в списке. Таким образом образуется каскад фильтров для системы отопления, который имеет максимальную очистительную способность. При этом необходимо учитывать, что в системах с антифризом установка фильтра может быть проблематичной, поскольку он повышает плотность жидкости.

Теперь же рассмотрим каждый из вариантов отдельно.

Фильтр для системы отопления грубой очистки

Так же их называют грязевиками. Самые популярные и востребованные. Они задерживают имеющиеся в воде крупные органические и минеральные элементы:

  • песок;
  • глина;
  • известь;
  • ржавчина;
  • водоросли.

Все эти компоненты в результате своего движения повреждают стенки труб и теплообменных контуров в котле, крыльчатки циркуляционных насосов. Оседая в местах замедления тока теплоносителя, они образуют засоры, способные привести к закупориванию труб, снижению полезной емкости батарей.

Применение фильтра грубой очистки дает возможность избежать всех этих проблем. Он осаждает эти частицы, не позволяя им двигаться дальше. Поэтому фильтр грязевик рекомендуют устанавливать на входе насоса или подпитывающей системы. Здесь его работа будет максимально эффективной. К тому же их рекомендуют размещать в местах соединения двух контуров и подачи обогрева на разные этажи.

Использование фильтра грязевика для отопления повышает его ресурс, улучшая внутренне состояние труб и батарей, поскольку собирает ржавчину, которая может повреждать их поверхность.

Фильтры отопления тонкой очистки

Они содержат в себе специальную мелкопористую мембрану, задерживающую пылевидные частицы размером не менее 5 микрон (значение может разниться в зависимости от компании-производителя). Фильтры тонкой очистки позволяют повысить качество воды, к которой особенно чувствительны некоторые современные котлы, особенно двухконтурные. Так же требуют предварительной фильтрации рабочей жидкости от крупных частиц, которые вмиг забьют мембрану.

Фильтр колба для отопления

Это название может относится к приборам и грубой, и тонкой очистки. Это наиболее современная и функциональная конструкция, поскольку она имеет большой резервуар для мусора, а сверху выпуклая часть колбы дает возможность устанавливать дополнительное оборудование. Чаще всего в фильтре колбе для отопления располагают манометр для измерения давления или спускной клапан. Он способен удалять из теплоносителя пузырьки воздуха, уменьшая интенсивность окислительных процессов.

Особенно такая конструкция эффективна при наличии самоочистки. Для этого внизу накопительной емкости устанавливают кран с ниппелем, который можно подключить к канализации. Например, у Icma №750.

Где заказать фильтр для системы отопления?

Качественные и надежные изделия представлены в интернет магазине SANMIX. В нашем каталоге фильтров представлены модели для установки на трубы различного размера и скорости течения теплоносителя.

Чтобы приобрести заинтересовавшую вас модель, позвоните по одному из указанных вверху сайта телефонных номеров или оформите обратный звонок. Если появились сомнения, обратитесь к нашим менеджерам, и они помогут сделать выбор!

Особенности монтажа

Установить фильтр для отопления своими руками совершенно несложно, однако, чтобы он эффективно справлялся с поставленной перед ним задачей, необходимо ознакомиться с некоторыми нюансами монтажа.

В первую очередь надо сказать, что фильтры для отопления, как и фитинги, бывают разных диаметров. Поэтому, приобретать необходимо устройство того же диаметра, что и трубопровод в месте его установки.

Схема установки фильтра

Краткая инструкция по монтажу выглядит следующим образом:

  • Прежде чем установить данную деталь, надо подобрать подходящее место, которое должно быть доступным для осмотра и обслуживания. Но, самое главное, чтобы устройство располагалось перед насосом. Монтаж в любом другом месте будет бесполезным.
  • Далее нужно тщательно очистить трубопровод системы отопления от частиц металла, окалины, ржавчины и других загрязнений.
  • Затем выполняется непосредственно монтаж устройства. Установка осуществляется резьбовым способом, поэтому для соединения с пластиковыми трубами могут понадобиться переходники, некоторые виды фильтров соединяются фланцевым способом.

Уплотнение резьбового соединения осуществляется при помощи фум-ленты. Перед фильтром и после него специалисты рекомендуют установить краны, которые позволят осуществлять обслуживание устройства без слива воды из системы.

На этом процесс монтажа завершен.

Угловой грязевик в разобранном виде

С чего начать

В первую очередь надо сделать анализ воды из скважины или колодца. А тем более, если водозабор производится из открытого водоёма. Основная задача анализа – показать, какие примеси в жидкости содержаться

Почему это так важно. Все дело в том, что фильтры для воды в частном доме – это приборы, которые классифицируются по двум основным параметрам:

какие примеси надо удалять;

способ очистки.

Универсальных моделей на рынке не так много. В основном предлагаются приборы, с помощью которых можно удалить те или иные растворенные или нерастворённые частицы, загрязняющие водную массу. Что касается второй позиции, то тут модельный ряд небольшой. Он состоит из пяти групп:

  • фильтры, с помощью которых проводят только механическую очистку;
  • применяется технология абсорбции, где удаляются не только взвешенные частицы, но и запах, от разлагающейся органики;
  • антибактериальная очистка воды;
  • смягчение с применением технологии ионного обмена;
  • комплексный подход с использованием всех вышеперечисленных факторов.

Фильтры для механической очистки водыИсточник i.pinimg.com

Есть ещё один вид классификации, в основе которой лежит способ установки фильтра. Давайте рассмотрим её более подробно, потому что именно монтаж и правила установки часто влияют на стоимость фильтрующего прибора.

И сразу же оговоримся, что не будем рассматривать в статье два варианта: кувшины и насадки. Просто отметим, что первый – это переносной вариант, который к водоочистке никакого отношения не имеет. Второй – более современная модель. Это небольшой фильтр, который насаживается на сливной патрубок смесителя или крана. Его эксплуатационный ресурс небольшой, проходящая через фильтр вода идёт с небольшим напором, стоит в два-три раза дороже кувшина. На рынке, правда, появились модели насадок, производители которых гарантируют и высокое качество фильтрации воды, и длительный срок эксплуатации приборов.

Водяные фильтры насадкиИсточник navseruki.guru

Классификация и основные виды изделий

Грязевики, которые монтируются в системе отопления, разделяются друг от друга по конструкции и принципу действия. В зависимости от того, какая степень очистки нужна, фильтры бывают:

  • Грубой очистки. Задерживают частицы до трехсот микрон.
  • Тонкой. Улавливают грязь менее пяти микрон.

Грязевики для систем отопления делятся по способу промывания:

  • Непромывные. Требуют ручной очистки от скопившихся в системе примесей.
  • Промывные. Способны очищаться без снятия фильтра.
  • Самопромывные. Здесь мусор удается с фильтра под высоким потоком воды.

Грязевики для систем отопления отличаются по способу крепления. Они бывают трех видов:

  • Сварные – привариваются намертво к трубе.
  • Фланцевые.
  • Резьбовые.

Ниже мы рассмотрим грязевики для систем отопления, которые чаще всего применяются в наших домах.

Принципы функционирования грязевика

Конструкции грязевиков, имеющих одинаковое предназначение, отличаются друг от друга. Схема монтажа приспособления определяется типом устройства для очистки воды, используемой в качестве теплоносителя. Способы фильтрации за счет установки грязевиков базируются на 3-х основных принципах:

  1. Магнитном — наличие постоянного магнита в конструкции, обеспечивающего фильтрацию мелких частиц стружки из металла, окалины и других примесей, присутствующих в жидкости.
  2. Инерционно-гравитационном — наличие металлического цилиндра, предусмотренного для снижения скорости жидкости, попадающей в этот элемент с диаметром, который превышает диаметр труб на фильтруемом участке.
  3. Механическом — наличие фильтра сетчатого типа, позволяющего удержать взвешенные частицы размером, превышающим параметры ячейки.

Цилиндр, используемый при инерционном способе фильтрации, может быть установлен вертикально и горизонтально. Работа грязевика на основе этого принципа приводит к потере веса тяжелыми частицами, которые опускаются ко дну под воздействием гравитационных сил. Цилиндры некоторых типов грязевиков оснащаются перегородками, направляющими рабочую жидкость вдоль стенок. Это позволяет использовать центробежную силу для вытеснения к поверхности стенок цилиндра частиц, опускающихся на дно.

Особенности

Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.

Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.

Данное устройство функционально, с его помощью можно выполнить следующее:

  • увеличить КПД отопительной системы;
  • выровнять тепловую отдачу батарей;
  • продлить срок службы каждого элемента системы отопления;
  • снизить расходы на отопление жилища;
  • уменьшить риск аварийной ситуации и образования течей;
  • исключить необходимость ручной промывки системы.

Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.

Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.

Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.

Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.

Принцип работы грязевика

Вода под давлением, подаваемая из городской сети, на вход в тепловой пункт, или иному потребителю, через входной патрубок грязевика, попадает в его внутреннюю полость. В результате этого, поток резко теряет свою скорость движения, как следствие, тяжелые частицы осаждаются на дне.

Затем под напором, вода, проходит через сетчатый фильтр, установленный на выходном патрубке. Сетчатый фильтр, изготавливается из нержавеющей стали. На этой стадии очистки, в фильтре задерживаются посторонние частицы размером до 300 мкм.

Степень очистки воды, после прохождения составляет до 90%.

Конструктивно, грязевики могут быть исполнены в нескольких видах:

  • горизонтальный,
  • вертикальный
  • и Y-образный.
Рисунок 1. Горизонтальный грязевик
Рисунок 2. Вертикальный грязевик. В разрезе виден фильтрующий элемент.

Грязевики, устанавливаются на входах в тепловые пункты, как центральные, так и индивидуальные. Грязевики могут эксплуатироваться при давлении 2,4 – 6 МПа, и температуре до 150С. Срок службы, при надлежащем уходе 10 лет.

Применение такого фильтра требует постоянного слежения за уровнем гидравлического сопротивления на грязевике. Если его показатель отличается от требований технической документации на грязевик, то необходимо ставить его на обслуживание.

Корпуса грязевиков могут оснащаться съемными днищами, иметь боковые люки, это все необходимо для обеспечения доступа в емкость, где скапливается отфильтрованный мусор.

Кроме этого, грязевики, оснащаются приспособлениями для стравливания воздуха и слива воды.

По типу присоединения, грязевики разделяют на

  • фланцевые
  • и приварные.

Грязевики, относятся к тому виду трубопроводной арматуры, которая может не регистрироваться в надзорных органах России.

При эксплуатации грязевиков следует пользоваться требованиями «Правил безопасной эксплуатации трубопроводов пара и горячей воды».

Но на самом деле, описанные модели механических фильтров — грязевики, постепенно отходят в прошлое, на смену им приходят Y-образные фильтры. Более компактные, имеющие возможность работать при более высоких параметрах давления и температуры Pn 160, T-550°C. Все это обусловливает более широкое их применение. В этих фильтрах, так же кроме сетки, устанавливается и магнитный уловитель, для отбора из потока воды металлических вкраплений.

Как пример современного фильтра механической очистки можно привести — фильтр сетчатый ARI-STRAINER, во фланцевом исполнении, в корпусе отлитого из серого чугуна, для работы в среде с давлением Pn16.

Этот фильтр предназначен для очистки воды, или иных жидкостей, в трубопроводе от посторонних включений. Для расширения функций фильтра, могут применяться сетки с более мелким диаметром отверстий.

Рисунок 3. Y-образный фильтр

Как часто его нужно чистить?

За счет очистки воды и задержки различного мусора, который со временем никуда не исчезает, он начинает накапливаться. По этой причине со временем водяной фильтр, установленный на трубе, забивается. Это приводит к снижению напора воды, а со временем и полного его отсутствия. При появлении таких ситуаций требуется выполнить чистку внутренних элементов конструкции, для чего устройство следует снять, разобрать и промыть.

Стоит знать! Когда фильтр запломбирован вместе с водопроводным счетчиком, требуется вызов мастера из управляющей компании, который снимет пломбы. По завершении чистки рекомендуется установить обратный клапан, позволяющий выполнять чистку без необходимости дальнейшего вызова специалиста.

Система фильтров для газового котла – виды и назначение

Газовые фильтры в обязательном порядке устанавливаются перед измерительными приборами, регулировочно-запорной арматурой, газогорелочными устройствами.

Главная их задача – очищать от ржавчины, твердых частиц, смол, песка и других примесей. Результатом такой очистки становится точная работа измерительных приборов, долгий срок службы техники, снижение риска поломки, уменьшение износа техники.

Рассмотрим, какие фильтры для газовых котлов на воду предлагают производители.

Магнитный фильтр для газового котла

Часто путают понятия магнитного фильтра и магнитного умягчителя. Первый представляет собой серьезное оборудование, в эффективности которого нет сомнений. Второй работает за счет постоянных магнитов, расположенных внутри корпуса.

Они воздействуют на воду и превращают кальцит, вызывающий накипь, в арагонит, который уже не может нанести вреда нагревательным элементам.

Магнитные устройства, в отличие от магнитных умягчителей, нуждаются в регулярной очистки и удалении застрявшего сора.

К преимуществам магнитных фильтров стоит отнести:

  • высокую эффективность,
  • отсутствие расходных материалов, а значит, и необходимости их замены,
  • простота монтажа – не требуется распил труб, устанавливать устройство можно в любом, даже труднодоступном месте.

Наиболее популярны следующие виды магнитных фильтров:

  1. Магнитно-фланцевый – эффективен против солей железа, задерживает илистые отложения, песок и другие механические примеси. Изготавливают его из чугуна. Применяется как для холодной, так и для горячей воды.
  2. Магнитный муфтовый. Рекомендуется для установки в регионах с повышенным содержанием ферросоединений в воде. Более герметичен по сравнению с магнитно-фланцевым.
  3. Магнитный умягчитель – рекомендован для защиты бытовой техники. Более простой и доступный вариант для монтажа в квартире.

Солевой фильтр для газового котла

Солевой фильтр, или полифосфатный, очищает воду с помощью реагента – полифосфата натрия, который помещают в специальную колбу. Входящие в состав жесткой воды кальций и магний проходят через колбу, вступают в реакцию с реагентом и теряют свойство образовывать накипь. Реагент требует замены в среднем каждые три месяца.

К преимуществам полифосфатного фильтра стоит отнести:

  • высокий уровень защиты от накипи,
  • продление срока эксплуатации оборудования,
  • простота очистки.

Изготавливаются из нетоксичных материалов, безопасны в эксплуатации.

Механические фильтры

Предназначены для устранения средних и грубых фракций, которые проникают извне или в результате коррозии труб.

Делятся на несколько групп:

  • грубой и тонкой очистки – задерживают частицы размером до 5 микрон и 300 микрон соответственно. Могут идти в комплекте с двухконтурным котлом.
  • промывные, непромывные и самопромывные.

Корпус устройств обычно делают из латуни, для промышленного использования применяют чугун. Основная рабочая часть устройства – мелкоячеистая сетка из стали, ее можно снимать для удаления грязи. Периодичность промывки зависит от степени жесткости воды, а также материалов, из которых сделаны трубы.

Для получения наиболее эффективного результата рекомендуется одновременное использование нескольких фильтров, например, механической очистки и солевого.

Зачем нужен водяной фильтр для газового котла

Водяной фильтр – это безопасное и эффективное устройство, разрушающее молекулы бикарбоната кальция. В результате взаимодействия воды с фильтром образуется кристалл Арагонит, который не оседает на нагревательных элементах, а просто смывается в канализацию.

В качестве наполнителя используется ионообменная смола, предварительно обработанная особым образом. Смола обеспечивает равномерную по всему объему пропускаемой воды обработку.

Еще одна функция фильтра для умягчения воды для газового котла – это защита от вторичного загрязнения одежды при повторном полоскании при стирке. К тому же фильтр помогает экономить электроэнергию.

Обслуживание грязевиков в системе отопления

Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.

Danfoss FVR-D DN32, PN25, 1” ¼ со спускным краном.

В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.

Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

  • Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
  • Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Особенности применения грязевиков

Все фильтры грязевики для систем отопления можно еще разделить на предназначенные для вертикальной или горизонтальной установки. Вертикальные конструкции чаще используют в крупных отопительных системах. Следует также помнить, что вертикально установленные грязевики необходимо чаще обслуживать. Выбор по размерам и параметрам очистки осуществляется исходя из диаметров трубопроводов, мощности насосов и мест установки.

Грязеуловитель со сливным краном.

При монтаже существует несколько правил, которых необходимо придерживаться.

  1. Стрелка на корпусе. Как правило, на фильтре имеется стрелка, указывающая направление движения теплоносителя.
  2. Наилучшее расположение – это горизонтальный участок трубопровода.

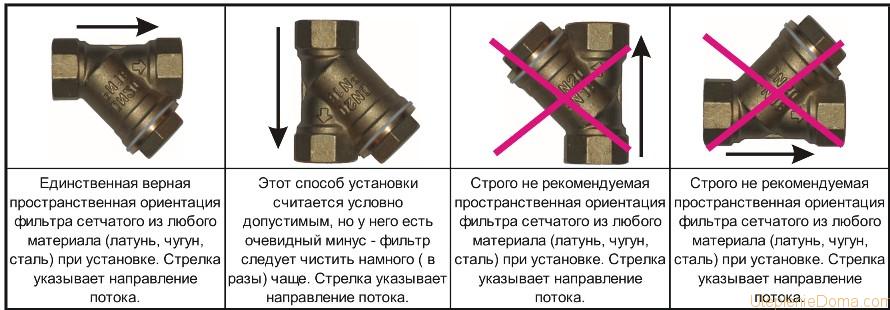

  3. Пространственная ориентация. Ответвление с сеткой и гайкой либо сливным краном должно смотреть вниз.
  4. Наличие запорной арматуры до и после фильтра грязевика для воды, а также редуктора давления после него.
  5. Удобство обслуживания.

Сетчатые фильтры DN25, 1”.

Установка фильтра в систему отопления

Трубопроводы среднего и малого диаметра (именно их принято использовать при обустройстве автономного теплоснабжения) оснащаются муфтовыми фильтрами. Такие изделия имеют с обеих сторон зоны с резьбой. На корпусе имеются шестигранники, используемые для заведения ключа при сборке или демонтаже – рожкового, газового, разводного.

Если эксплуатируются трубы большого диаметра, здесь подразумевается фланцевое соединение с применением уплотнительного кольца, которое обтягивается болтами. Монтаж достаточно трудоемкий, но снять этот компонент легко – не придется разбирать целый участок разводки.

Фильтры, устанавливаемые «наглухо», имеют с обеих сторон патрубки с фаской, предназначенной для выполнения сварного шва. Они имеют несъемное исполнение, встречаются все реже ввиду непрактичности и сложности замены.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

  • На резьбовом соединении;
  • Устанавливаемые при помощи фланцев;
  • Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

  • Самопромывные;
  • Промывные;
  • Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Обслуживание грязевиков в системе отопления

Очистка грязевиков производится не менее двух раз в год – перед началом и при окончании отопительного сезона. Частота во многом зависит от размеров системы, интенсивности подпитки теплоносителем и степени его предварительной очистки.

Danfoss FVR-D DN32, PN25, 1” ¼ со спускным краном.

В большинстве случаев обслуживание бытовых грязевых фильтров можно произвести самостоятельно. Достаточно перекрыть магистрали, открутить пробку стакана, извлечь и промыть сетку фильтра.

Оснащение систем отопления грязевыми фильтрами позволяет защитить дорогостоящие узлы системы, уменьшить частоту промывок и замены теплоносителя, а, следовательно, и эксплуатационные расходы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
