Газовые котлы с бойлером косвенного нагрева

Подключение бойлера к водопроводу из разных материалов

Бойлер обвязывают в системе теплоснабжения с применением, как традиционных стальных труб, так и более современных полипропиленовых и металлопластиковых труб. Более дешевый вариант — полипропиленовые.

Выбор будет зависеть от цены проекта и рабочей температуры греющего теплоносителя на выходе из котла. Например в твердотопливном котле температура теплоносителя плохо поддается регулировке, возможны случаи когда она будет расти самопроизвольно до 100 С, поэтому в этом случае лучше установить стальные трубы.

Хотя они и менее долговечные, но рассчитаны на высокий температурный режим работы твердотопливных устройств.

Полипропиленовые трубопроводы

Трубы из полипропилена легко монтируются с применением специализированного паяльника и ножниц для резки трубопроводов. После выбора места включения в трубопроводе вырезают участок по ширине равный тройнику, с вычетом 20 мм: по 10 мм на каждую.

Паяльником, разогревают трубу и фитинг до необходимого технического состояния и соединяют их. При этом прокручивать их запрещено, поскольку подобное сможет нарушить плотность соединения.

Далее соединяя части труб различной протяженности и уголки, выполняется подвод к патрубкам БКН. На конец участка трубы впаивают муфту с резьбой и далее вся линия накрепко соединяется.

Врезка в металлический трубопровод

Сегодня подключить БКН к инженерным сетям водоснабжения можно без применения сварки, для этого существуют современный переходное устройство «вампир», который имеет в корпусе технологическое отверстие и хомут. Установка такой конструкции выполняется очень просто. Выбирают точку врезки, зачищают участок.

Сверху подготовленного участка устанавливают хомут с термостойкой прокладкой и затягивают болтами для фиксации. Далее перекрывают подачу воды и дренируют ее с нужного участка трубопровода, путем открытия крана ГВС на смесителе.

Далее через отверстие в хомуте просверливают трубный участок электродрелью и потом накручивают вентиль и продолжают обвязку БКН по схеме.

Металлопластик

Это самый надежный и простой вариант обвязки бойлера БКН к двухконтурному котлу. Металлопластик просто сгибается по нужному углу отвода, а соединения узлов выполняют различными обжимными фитингами.

Перед обвязкой БКН обрезают трубу нужной длинны и типоразмера. Далее выбирают точку врезки, с учетом размера тройника и части трубы, которая будет занята соединением.

Для подготовки отверстия на небольшом участке применяют специальные ножницы. С тройника снимают гайки, и вместе с кольцами фиксации одевают на разные конца трубы. Развальцовывают концы металлопластика, применив специальный калибратор или отвертку.

Тройник вставляют до упора, после этого сдвигают кольца и ключом зажимают гайки. Еще можно использовать фитинги для металлопластиковых труб, для которых потребуется опрессовка и дополнительные специализированные инструменты и приспособления.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла

Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Виды бойлеров косвенного нагрева

Современные бойлеры косвенного типа имеют разнообразную конструкцию и форму. Помимо округлого тонкостенного бака, существуют бойлеры, имеющие более сложное устройство, позволяющее оборудованию быть более экономичным и эффективным. Классификация оборудования выполняется по нескольким признакам.

Типы теплообменника

Косвенные водонагреватели могут иметь теплообменник различной конструкции:

• одноконтурный змеевик — спиралеобразная металлическая тонкостенная труба, расположенная внутри ёмкостного бака. Из-за циркуляции теполоносителя по трубе змеевик нагревается и передаёт тепловую энергию холодной воде, которая находится в баке. Это самая простая и доступная конструкция на рынке;
• двухконтурный змеевик — конструкция аналогичная описанному выше варианту с той лишь разницей, что водонагреватель обеспечивает одновременную подачу нагретой воды и теплоносителя для центрального отопления. Такое оборудование несколько дороже более простого аналога, но гораздо эффективнее при необходимости нагрева большого количества воды;
• конструкция типа «бак в баке» – оборудование имеет бак, состоящий из ёмкостей большего и меньшего размера. Внутри большого бака располагается вода, которую необходимо нагреть, а внутри меньшего — теплоноситель. Такие бойлеры обладают не только высокой скоростью нагрева воды до 75–90 оС, но и выполняются в более габаритных корпусах;
• комбинированный бойлер — конструкция водонагревателя с двумя теплообменниками. Первый представляет собой обычный змеевик из алюминиевой или медной трубы. Второй выполнен в виде трубчатого электронагревателя. Комбинированные модели имеют довольно высокую стоимость, но и сочетают в себе функции разных устройств.

Материал теплообменника

Для изготовления теплообменника в виде змеевика и внутреннего бака используются такие материалы, как:

• латунь — низкая теплопроводность, 100–110 Вт/(м∙°C);
• алюминий — средняя теплопроводность, 200–240 Вт/(м∙°C);
• медь — высокая теплопроводность, 360–390 Вт/(м∙°C).

Чем более высокую теплопроводность имеет материал теплообменника, тем дороже бойлер.

Способ установки

В зависимости от способа установки устрйоства подразделяются на два типа:

1. Настенный — оборудование монтируется на подвесной кронштейн, закреплённый на поверхности стены. Ёмкость бытовых настенных бойлеров обычно не превышает 200 л, но в линейке некоторых производителей можно встретить конструкции вместимостью до 650 л.
2. Напольный — бак устанавливается на поверхность пола в непосредственной близости от нагревательного котла. Средняя ёмкость бытовых напольных моделей варьируется от 200 до 500 л. Промышленные варианты имеют только напольный способ установки.

Способ компоновки

По способу расположения конструктивных элементов водонагреватели подразделяются на два типа:

1. Вертикальный — наиболее распространённый способ компоновки, позволяющий сэкономить внутреннее пространство в помещении. Вертикальные устройства имеют ограниченный объём и размеры, поэтому такое исполнение вполне подходит для использования в частном секторе.
2. Горизонтальный — не имеет чётких ограничений по объёму и габаритам. Как правило, такие устройства за счёт большего размера имеют множество дополнительных функций. Например, более толстый теплоизоляционный слой, рециркуляция и накопление.

Выбор бойлера для самостоятельного изготовления

Общее устройство бойлера косвенного нагрева довольно простое — при умении работать с электроинструментом и сваркой водонагреватель можно изготовить самостоятельно.

Изготавливать самостоятельно бойлер c теплообменником типа «бак в баке» не желательно. Во-первых, потребуется найти или изготовить сам бак, что потребует достаточно много сил и времени. Во-вторых, при изготовлении водонагревателей большого объёма габариты конструкции увеличиваются в несколько раз.

К тому же заводские модели, изготавливаемые по этой технологии, имеют специальное покрытие (эмаль, керамика, серебряное напыление) на теплообменнике. Повторить нанесение подобного покрытия в «гаражных условиях» не получится.

Диаметр воздухозаборника печи Бубафоня

Обвязка бойлера косвенного нагрева и котла

По уму, возможности второго контура двухконтурного котла при нагреве бойлера косвенного нагрева использовать не нужно. Необходимо завязать работу первого контура на одновременную работу с отоплением и нагревом горячей воды. Для это необходимо подключать бойлер и котел через распределительный коллектор. Коллектор будет выполнять роль посредника и будет распределять горячий теплоноситель по системе отопления и бойлеру косвенного нагрева. Все это будет греть двухконтурный котел.

Для того, чтобы не было перерасхода на нагрев горячей воды к контуру бойлера необходимо подключить свой насос. К бойлеру необходимо докупить выносной термостат. Выносной термостат нужно подключить к насосу так, чтобы он срабатывал на включение и выключение насоса.

Когда бойлер будет остывать, термостат даст сигнал насосу на включение. Бойлер начнет подогреваться. Достигнув нужной температуры, термостат даст сигнал на отключение.

Нельзя назвать такую схему подключения двухконтурного котла и бойлера косвенного нагрева идеальной, но она позволяет греть нормально горячую воду. Лучшим и экономным решением была бы покупка одноконтурного котла с функцией подключения бойлера. Такую бы схему не пришлось городить.

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C. Это чревато появлением опасных для здоровья колоний легионеллы

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

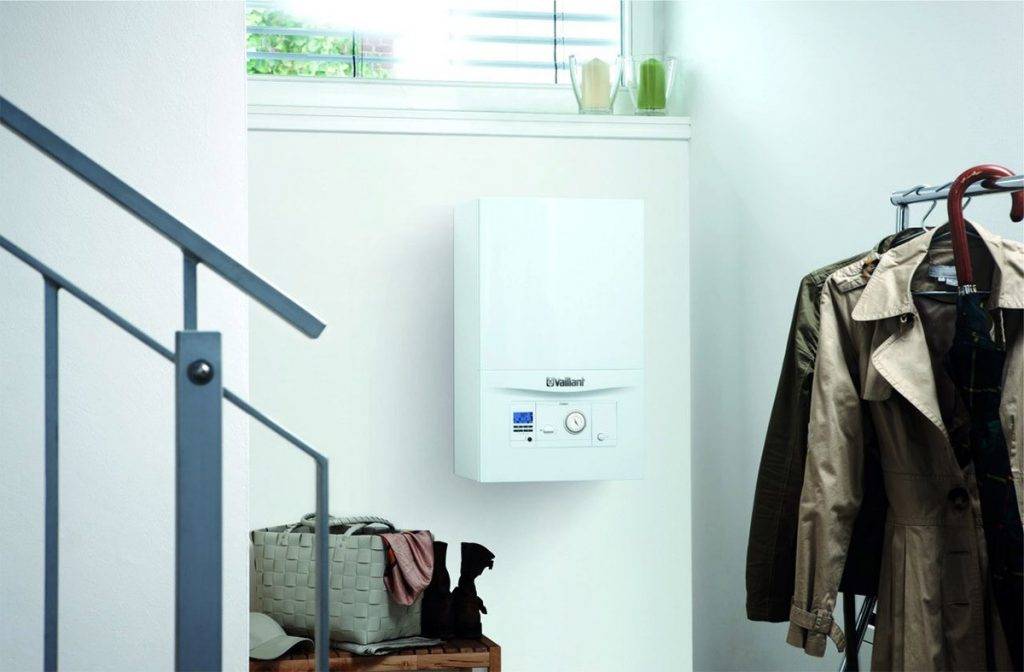

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Особенности двухконтурного котла

Двухконтурный котел предназначен не только для реализации системы отопления в доме (контур 1), включая теплые полы, потолки и т.д., которая у него в приоритете, но и для системы водоснабжения в доме (контур 2), (умывальник, душ, кухонная мойка). Как только в котел пошел запрос на подачу воды, то он сразу перестает заниматься нагревом воды в системе отопления и открывает клапаны и автоматику для нагрева воды для системы водоснабжения, т.е переключается на контур 2.

Обычная мощность двухконтурного котла на систему водоснабжения составляет выдача 12-13 литров воды в минуту.

В ряде случаев данной мощности двухконтурного котла на такие запросы потребителя может не хватать – при увеличенных нагрузках, когда одновременно используются и краны и душ. Вдобавок температура горячей воды в кранах будет несколько отлична от температуры воды в системе отопления.

Вот в этих случаях и имеет смысл использовать в системе водоснабжения бойлер косвенного нагрева с одноконтурным котлом вместо двухконтурного или водонагреватель, имеющий свой насос с дополнительной производительностью.

Что такое одноконтурный котёл

Из двух существующих разновидностей котлов, дифференцирующихся количеством встроенных контуров нагрева, одноконтурный отличается тем, что наделён только одной полезной функцией – теплоснабжением батарей для повышения комнатной температуры. Его конструкция сама по себе не способна осуществлять поступление горячей воды в кран, поэтому роль смесителя в данном случае сводится к нулю. Котлы бывают электрические (ТЭНовые, индукционные, электродные) и газовые, что обусловлено разными способами нагрева, мощности, расхода потребления.

Электрокотёл имеет следующую номенклатуру: центральная ёмкость, выполняющая функцию теплообменника, трубчатые нагревательные элементы (ТЭНы), входные — выходные патрубки в нижней части корпуса, циркуляционный насос для хождения воды в системе, терморегулятор, индикаторы. В индукционном котле вместо ТЭНов размещены катушки, которые приводит в движение электромагнитная индукция, выходной патрубок с горячей водой установлен на верхней крышке конструкции. Электродные котлы работают, соответственно, посредством установленных параллельно полюсов замкнутого электрического контура (анод и катод), формирующих электрическое напряжение и выделение тепла.

Газовый одноконтурный котёл оснащён теплообменником, камерой сгорания поступающего горючего от газовой горелки, трёхкодовым клапаном, циркуляционным насосом, расширительным бачком, клапаном для подсоединения к трассе, проводящей газ.

У всех современных моделей одноконтурных котлов в составе деталей, помимо патрубка входа-выхода воды, предусмотрены патрубки для подключения к внешним агрегатам водонагрева. Таким образом, реализуется возможность синтеза одноконтурного котла с бойлером косвенного нагрева для создания многофункциональной системы отопления и горячего водоснабжения дома.

Советы по монтажу бойлера

Важно произвести монтаж бойлера согласно действующим нормативам и правилам, тогда система будет работать долго и без сбоев. В процессе установки необходимо руководствоваться следующими рекомендациями:

1. Произвести заземление бойлера.

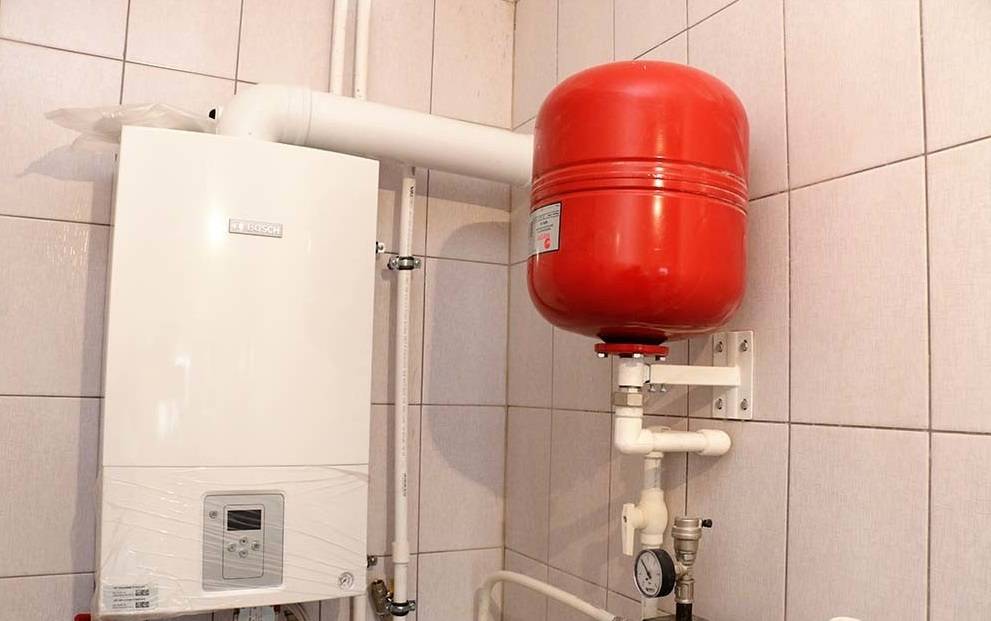

2. Чтобы исключить возможные гидроудары, следует предусмотреть гидроаккумулятор на выходной магистрали.
3. Предусмотреть возможность подключения бойлера к розетке, если вдруг газовый котел выйдет из строя.
4. Установить перекрывающие краны на подающую и обратную линии емкости, чтобы при необходимости иметь возможность отсоединить ее.
5. Чтобы вода быстрее нагревалась, рекомендуется устанавливать бойлер как можно выше, чем радиаторы.
6. Установку лучше осуществлять возле газового котла отопления.

Схему подключения бойлера к газовому котлу выбирают в зависимости от имеющихся условий и особенностей эксплуатации системы. В связи с этим заранее обдумывают все нюансы, и делают правильный выбор. Оптимальный вариант – это система, которая расходует немного газа и отличается максимальной эффективностью.

Как выбрать бойлер косвенного нагрева

Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:

Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек

При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться. Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла

Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла

Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.

Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам

Расчет объема накопительного бака

Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.

Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.

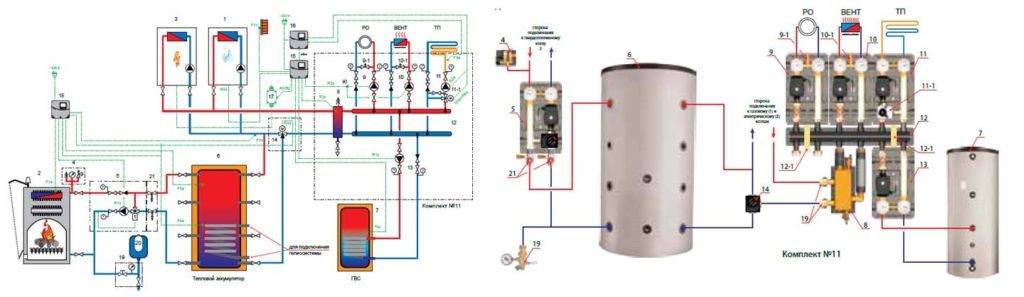

Схемы подключения к отопительной системе

При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.

Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.

Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.

Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.

У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.

Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.

Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.

Крепление бойлера на стену

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

• горелки;
• теплообменника;
• блока управления;
• водяного насоса;
• электродвигателя турбины (если котел с закрытой камерой сгорания);
• манометра;
• датчиков;
• запорной арматуры.

Принцип работы одноконтурных котлов

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

1. Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
2. Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой

1. Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
2. Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
3. Дополнительно установить на каждый контур шаровой кран;
4. Закрепить обратные клапаны для регулирования направления потока воды;
5. Поместить фильтры для очистки;
6. Вал насоса должен лежать горизонтально.

Обвязка может осуществляться несколькими вариациями:

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.
