Теплый пол от твердотопливного котла способы подключения и работы

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

  • Бесперебойное электроснабжение;
  • Стабильное напряжение в электросети;
  • Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

  1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
  2. Укладка теплоизоляции;
  3. Крепление направляющих;
  4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
  5. Подключение терморегулятора;
  6. Заливка цементно-песчаной стяжкой;
  7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

  • Черновая поверхность;
  • Теплоизоляция;
  • ИК-стержневой настил;
  • Стяжка;
  • Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла. Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Схема монтажа системы теплый пол

На этой схеме подробно описаны все краны и клапаны коллектора системы теплый пол и не только ее.

  1. Кран шаровой, подключенный к системе накидной гайкой с конусной прокладкой (американка).
  2. Фильтр грубой очистки воды.
  3. Кран сливной.
  4. Кран позволяющий дополнять систему водой.
  5. Клапан термостатический. Относится к теплому полу. Датчик клапана помогает устанавливать нужную температуру в коллекторе теплого пола.
  6. Клапан балансировочный. Стоит на перемычке соединяющей теплую (прямую) и холодные (обратную) трубы теплого пола. Клапан регулирует подмес вод в системе теплый пол. То есть, когда температура на вводе в трубы теплого пола слишком большая, можно подмешать к ней холодную воду, возвращающуюся из петли теплого пола.
  7. Насос циркуляционный. «Гоняет» теплоноситель по системе.
  8. Датчик термоклапана. При монтаже просто надевается на трубу и меряет температуру в системе теплый пол на холодной трубе.
  9. Отводчик воздуха автоматический. Нужен при запуске системы для отвода ненужного воздуха. После запуска закрывают.
  10. Термостатические клапаны ручные. Есть возможность подключать автоматику (сервоприводы).
  11. Температуру в коллекторе теплого пола ограничивает расходомер. Ставится на каждую петлю теплого пола.
  12. Клапан обратный, не позволяет теплоносителю возвращаться в систему.

Остается сказать, про температурный датчик бойлера (13) и клапан термостатический радиатора (10) на верхнем фото и можно считать, что две системы, система отопления и коллектор системы теплый пол описаны полностью.

Obotoplenii.ru.

Другие статьи раздела: Монтаж отопления

  • Отопительная система с твердотопливным котлом для домов более 25 кВт

  • Об отоплении дома: профессионалы про монтаж систем отопления

  • Промывка системы отопления: способы промывки отопления

  • О системе отопления: составные части системы отопления

  • 10 ответов практического использования антифриза в отопительных системах

  • Гидропневматическая промывка систем отопления, инструкция

  • Разделитель гидравлический: описание, назначение

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь – как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот – перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Критерии выбора котла

По способу установки газовый котел под теплый пол может быть напольным либо настенным. Первый вид оптимален для каркасных строений, т.к. не создает повышенной нагрузки на стены, он габаритный и способен полноценно обслуживать обширные площади (здесь понадобится отдельная котельная). Устройства, навешиваемые на стены, закладываются в основу отопительных систем в компактных жилищах.

По числу контуров котлы классифицируются на:

  • одноконтурные – предназначены для выполнения отопительных задач (теплоноситель будет нагреваться и для радиаторов, и для теплых полов),
  • двухконтурные – служат источником питания для горячего водоснабжения и отопления. Во многих моделях приходится чередовать режимы.

Теплообменник – главный рабочий узел агрегата – может быть выполнен из следующих материалов:

  • чугун. Устойчив к коррозии, долговечен и надежен, нуждается в контроле равномерности нагрева, иначе велик риск растрескивания емкости. Существенный недостаток – хрупкость исходного вещества,
  • нержавеющая сталь. Не имеет обширного распространения ввиду высокой стоимости, проявляет достойный срок службы,
  • медь. Наиболее популярное решение, присущее настенным котлам. Обладает такими качествами, как небольшой собственный вес, устойчивость к коррозии. Малая инерция способствует гибкому и быстрому регулированию температурного режима.

Камера сгорания может быть открытой и закрытой. В первом случае воздух для подпитки пламени поступает за счет естественной тяги по предусмотренным в конструкции каналам, такие устройства нуждаются в отдельном помещении – котельной – где будет обеспечен свободный доступ воздуха (это самый доступный в плане цены сегмент оборудования). Турбированный закрытый котел более удобен для обустройства теплых полов, для него не нужно предусматривать обособленную площадку. Обычно продукты горения выводятся через вертикальный дымоход, если планируется горизонтальный метод, в систему встраивают вентилятор.

При выборе лучшего устройства важно изучить следующие характеристики модельного ряда:

  • мощность оборудования,
  • количество контуров,
  • конструкцию камеры сгорания,
  • максимальную площадь обогрева,
  • объем потребляемого топлива,
  • способность нагрева и интенсивность расхода воды (средние значения держатся на отметке 2,5-17 л/мин., более производительные вариации стоят дороже),
  • КПД (он обычно не превышает 80-90%).

Чтобы водонагреватель был способен полноценно обслуживать теплый пол, важно правильно рассчитать его мощность. В среднем, 1-1,5 кВт достаточно для обогрева 10 кв

м. Оптимально, если оборудование оснащено возможностью плавной регулировки температурного режима.

Твердотопливные котлы

Для решения такой задачи, как подключение системы водяной «тёплый пол» от твердотопливного котла, используется несколько способов.

Наиболее частый и простой вариант – подключение в общую систему радиатора, посредством которого тепловой носитель продолжает циркулировать.

Главным условием является обеспечение максимальной площади тепловой отдачи. Основным недостатком такого варианта являются дополнительные траты на приобретение и последующий монтаж дополнительных радиаторов.

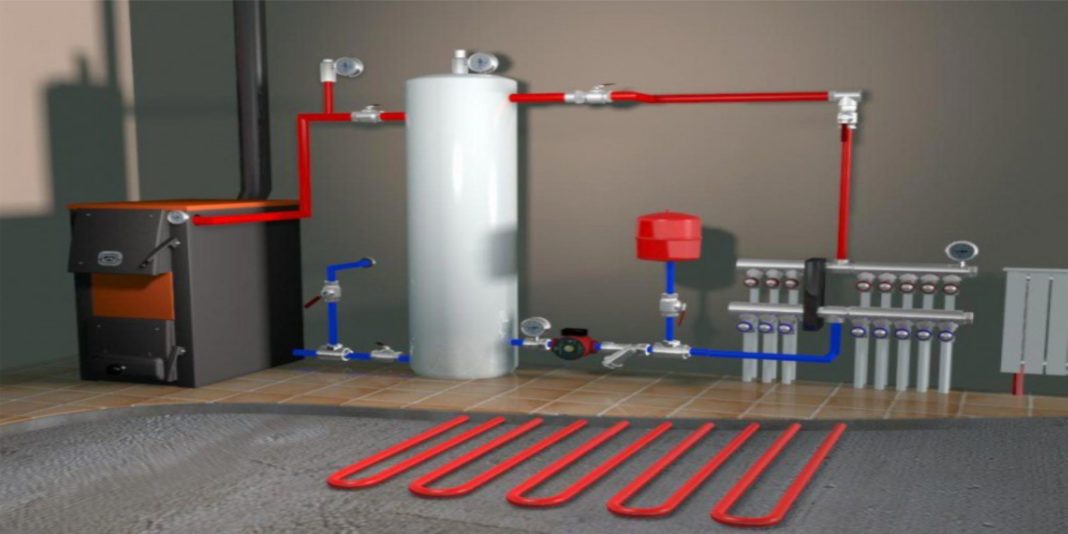

Не менее распространённым способом является подключение системы «теплый пол» к котлу на твердом топливе при помощи теплового аккумулятора. В этом случае трубы, установленные на участке от котла до аккумулятора, должны быть стальными, а их монтаж осуществляется с строгим соблюдением уклонов, что позволит избежать необходимости приобретать стандартное насосное оборудование. Хороший результат даёт монтаж уже готового бойлера косвенного нагрева заводского производства.

При выборе твердотопливного котла необходимо создавать оборудованию условия, при которых даже отключенный циркуляционный насос не позволит прекратить передачу тепловой энергии от теплоносителя.

Подключение системы «теплый пол»

Прежде чем заняться подключением теплого пола к системе стоит подготовить распределительный узел. Чтобы с его появлением геометрия комнаты не нарушилась – встроить его в стену. Так, в стене нужно сделать нишу, в которой расположить специальный ящик, оснащенный дверцей. В него поместить выходы (три) и две гребенки. Труба подачи присоединится к ней сбоку, а при выходе будут три канала для подключения труб. Для оттока нужно расположить еще гребенку ниже. Краны ставить перед трубами на выходе.

Температурный режим в доме доступно корректировать автоматизировано: с этом помогут специальные вентили, при помощи которых можно задать системе необходимую температуру.

Проблема подключения тёплого пола к твердотопливному котлу

В чём проблема твердотопливного котла, если он не автоматический (потому что есть и автоматические, у которых в случае надобности поддувало закрывается, огонь гаснет, и проблем не возникает)?

Итак, зажгли дрова в котле, теплоноситель гонится циркуляционным насосом по тёплому полу, всё хорошо… и отключают электричество. Циркуляционный насос остановился. Что произойдет в такой ситуации? Так как дрова продолжают гореть, вода в котле – нагреваться, затем вода закипает, превращается в пар, давление растёт… в результате система может не выдержать и в самом слабом месте разрушиться (а раз может, то так и будет). Ещё. Через время электричество включается, насосы начинают гнать очень горячий теплоноситель, нагретый выше 100 градусов, в тёплый пол, и трубы тёплого пола не выдерживают такой температуры.

Как избежать таких неприятностей? Выход в следующем. Для твердотопливного котла нужно создать такие условия, чтобы даже при отключенном циркуляционном насосе была отдача тепла от теплоносителя. Такая отдача тепла должна продолжаться во всё время горения топлива и нагрева воды. Как это сделать?

Газовый клапан (автоматика) EUROSIT 630 (котловая). Мариуполь

Газовый клапан (автоматика) EUROSIT 630 (котловая)

Многофункциональный регулятор подачи газа с модуляционным термостатом и функцией полного модуляционного выключения основной горелки

Многофункциональный регулятор подачи газа с модуляционным термостатом и функцией полного модуляционного выключения основной горелки — 630 EUROSIT является энергонезависимым устройством и выпускается в различных исполнениях и предназначен для использования в котлах и другом газопотребляющем оборудовании, требующего точного регулирования температуры, мощностью до 24 КВт.

Ручка управления с позициями выключено , зажигание и выбор температуры (MS).

Система термоэлектрической защиты пламени с блокировкой подачи газа к основной горелке после выключения (GM).

Устройство настройки максимального расхода газа (RQ), регулятор давления (PR).

Винт настройки минимального расхода газа ( by pass ).

Модуляционный термостат с функцией полного выключения основной горелки (TH).

Выход газа к запальной горелки с винтом настройки расхода газа (RQ).

Входной фильтр и фильтр запальной горелки (FL).

Штуцеры для измерения расхода газа.

Подвод газа, по выбору, снизу или сбоку.

Рекомендации по подбору котла


Самым главным отличием любого радиаторного обогрева помещения от напольной системы, представленной греющими контурами, являются температурные показатели теплового носителя. Подающийся в традиционные радиаторы теплоноситель нагревается до максимальных значений в 85°С, а по трубам водяного «тёплого пола» циркулирует жидкость с температурой не выше 53-55°С.

Оптимальными значениями для теплых водяных полов является прогрев на входе до 35-45°С и температура на «обратку» в 25-35°С, что нужно учитывать при выборе мощности котла.

Специалисты рекомендуют обращать в процессе выбора оборудования особое внимание на следующие основные критерии:

  • тип установки оборудования – напольный или настенный монтаж;
  • количество контуров – только для отопления или с целью дополнительного получения ГВС;
  • принцип нагрева теплового носителя;
  • безопасность эксплуатации.

Комбинированное отопление, представленное одновременно «теплыми полами» и радиаторами, задействованными из единого котла, не имеет существенного значения при выборе теплового генератора, а обслуживание исключительно низкотемпературной напольной системы потребует приобретения оборудования, способного поддержать стабильный температурный режим теплового носителя в пределах 30-40°С.

Уровень сложности стыковки с отопительным контуром напрямую будет зависеть от основных конструктивных особенностей котла, но в любом случае должны применяться различные способы обвязки устанавливаемого оборудования.

Технология подключения

Самой простой схемой является подключение подачи и обратки к котлу от коллекторного узла. Этот вариант применим к типичным одноконтурным котлам. Здесь главная задача – придерживаться соответствующих выводных путей оборудования.

Чтобы внедрить в систему двухконтурный котел, кроме подключения подачи и обратки нужно присоединить такие же потоки от водоснабжения. Также следует монтировать элементы дымоудаления, патрубок подачи газа и узлы турбирования. Каждый трубопровод оснащается шаровым краном, чтобы можно было быстро перекрыть поток.

Составление набора комплектующих

  • газовый котел;
  • циркуляционный насос;
  • соединительные фитинги в тандеме с запорной арматурой;
  • трубопроводы небольшого диаметра, которые будут вмонтированы в черновой пол;
  • основной трубопровод, по которому теплоноситель будет транспортироваться в жилые помещения;
  • коллектор;
  • терморегулятор, автоматика и датчики.

Для системы теплого пола от газового котла понадобится циркуляционный насос

Водяной теплый пол может быть собран с применением медных, металлопластиковых, полипропиленовых либо РЕХ-труб. Последние представляют собой продукцию из сшитого полиэтилена, благодаря модернизированной молекулярной структуре материал обладает усиленной прочностью.

Долговечность и высокий коэффициент теплопроводности медных труб делают их незаменимыми в обустройстве теплых полов, это дорогое, но эффективное решение. Гибкость полипропиленовых труб может оказаться недостаточной для правильного формирования витков. Металлопластиковые изделия хорошо защищены от повреждений, внутренний алюминиевый слой обеспечивает высокую теплопроводность.

Базовая последовательность монтажа

В качестве подготовительных работ выполняют следующие манипуляции:

  1. Внедрение котла. Устройство монтируется согласно инструкции на стену или на пол.
  2. Сборка схемы теплого пола. К формированию верхнего слоя бетонной стяжки приступают только после того, как будет проверена работоспособность узлов, после обработки контуров сжатым воздухом.
  3. Соединение выходов теплого пола с насосно-коллекторным узлом.

Как подключается котел:

  1. Магистральные трубопроводы соединяются с соответствующими выводами котла и смесительного узла с помощью медных, металлопластиковых, полиэтиленовых труб и фитингов. Для подвода газа устанавливают гофрированную трубу из нержавейки.
  2. Проверка подключения сводится к визуальному изучению узлов и точек стыковки, пробному запуску.

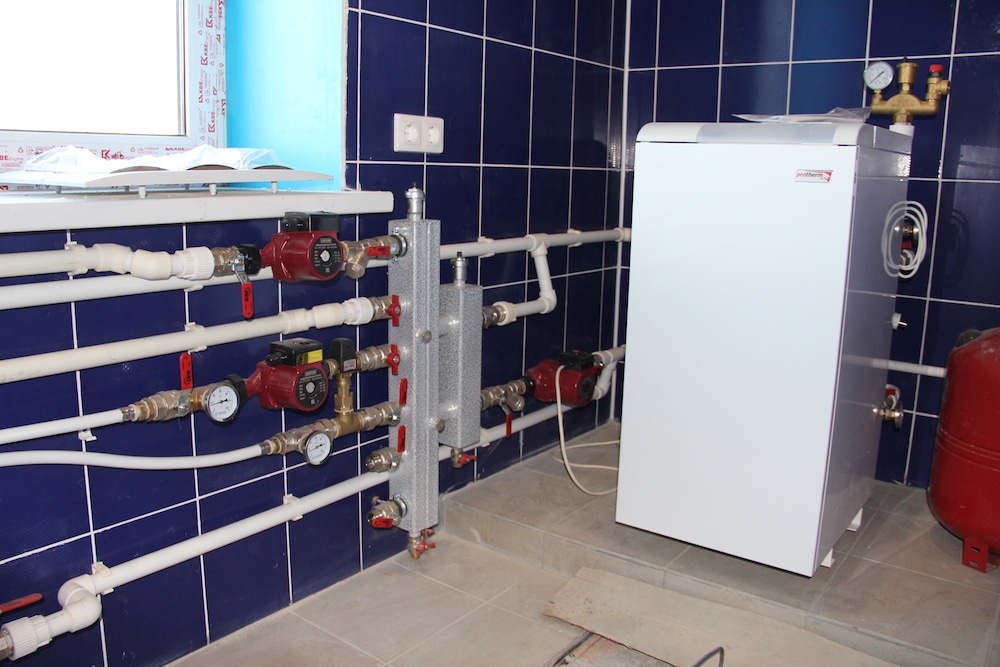

Установленная система теплого пола от газового котла

Каждый трубопровод должен быть оснащен возможностью экстренного перекрытия, чтобы свести к минимуму последствия аварийных ситуаций.

Выбор трубы для пола

Труба TIM PEX для контура пола, сшитый ПЭ

Для системы тёплого пола (непосредственно для обогрева) применяются три вида материалов, точнее труб:

  • Медные.
  • Сшитые полиэтиленовые (ПЭ).
  • Металлопластовые.

Металлопласт (тот же сшитый полиэтилен).

Но, скажу сразу, что медь обходится очень дорого, поэтому такие контуры мы даже не станем обговаривать, остаётся сшитый ПЭ и металлопласт. Хотя, по сути, как ПЭ, так и металлопласт делаются из того же бронированного алюминиевой фольгой или EVOH полиэтилена, только мы привыкли различать их по цвету и называть по-разному.

На основании многолетнего опыта монтажа отопительных и обогревательных систем разного типа могу сказать, что лучше всего покупать трубы, которые привыкли называть металлопластовыми. Они, как правило, белого цвета, тогда как сшитый ПЭ розового, красного или серо-синего цвета. Бронированный слой в первом случае из алюминиевой фольги (имеет отличную теплопроводность), а во втором случае, это слой EVOH (эффективный материал нового поколения).

Так почему же я стал отдавать предпочтение металлопласту? Всё очень просто и на это есть обоснованные причины:

  1. трубы из сшитого ПЭ имеют такую же теплопроводность, как и металлопласт, но при этом стоят гораздо дороже;
  2. благодаря алюминиевому бронированию на металлопласт можно заливать бетонную стяжку, не заполняя тубы водой, тогда как ПЭ может деформироваться при таком давлении (сплющиться).

Рекомендация. При покупке труб из пенопласта нужно выбирать бесшовную трубу – она надёжнее. Если продавец не может предоставить сертификат на продукцию, то проверьте её самостоятельно. Для этого отрежьте из бухты кусочек длиной 7-10 мм и попытайтесь разобрать его по слоям. Если вам удалось сделать это без затруднений, значит, товар имеет низкое качество.

Нагрев теплых полов электричеством

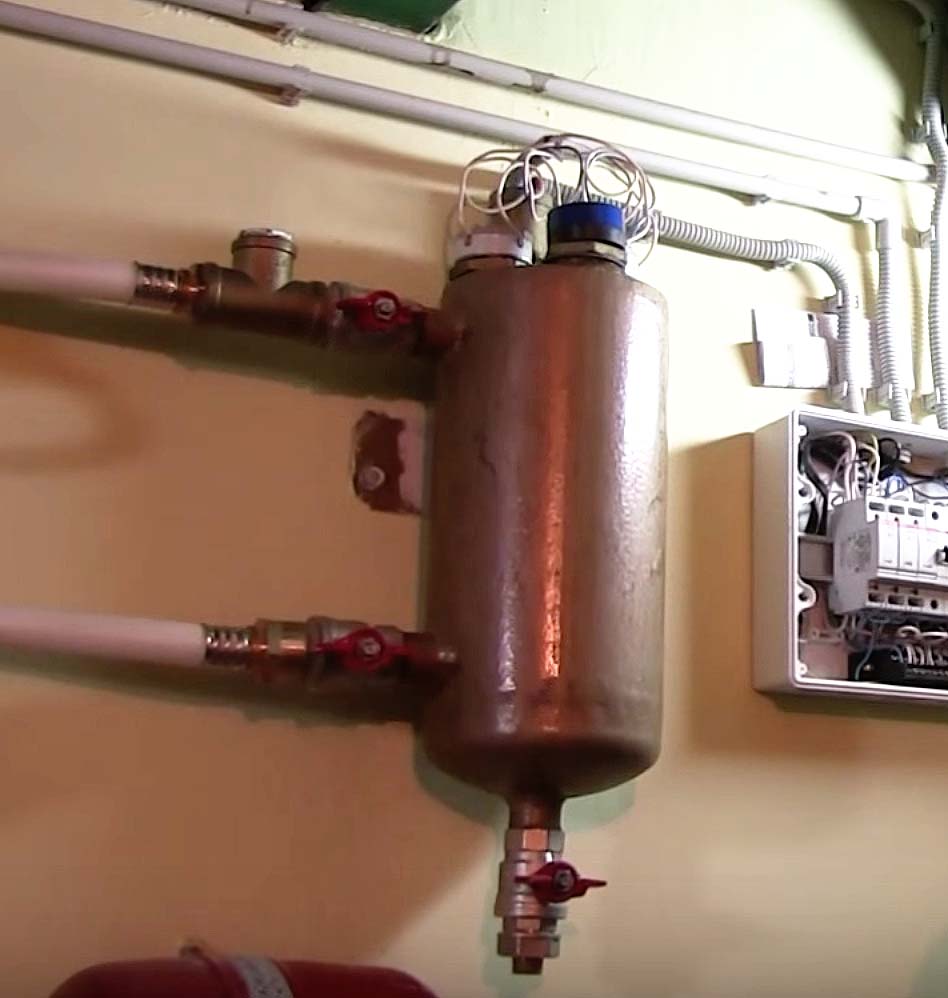

Следующий котел для водяного теплого пола, который мы рассмотрим, будет электрический. Изучены эти модели вдоль и поперек. Особо гениального тоже ничего не придумали. Подводных камней, как в газовых котлах, нет.

Поэтому берете, что по душе, выставляете желаемую температуру нагрева и радуетесь.

В некоторых моделях электрических котлов есть особые режимы работы для системы водяного теплого пола. Дают ли такие функции какие-нибудь преимущества или нет — вопрос открытый. Поэтому модель котла берите на свое усмотрение.

Самый главный недостаток таких котлов — кушают много электричества и требуют отдельной проводки. Ну и чаще всего быстрей выходят из строя, по сравнению с газовыми и твердотопливными котлами.

Особенности напольной подачи тепла без радиаторов

Газовый котел обслуживает замкнутую циркуляционную петлю теплоносителя, он одновременно продуцирует прямой горячий поток и принимает остывший. Температура рабочей жидкости поднимается за счет деятельности горелки, когда достигается заданный уровень, циркуляционный насос направляет поток в систему теплого пола.

Специалисты подчеркивают, что создание теплых водяных полов обособленно, без батарей, сопровождается решением следующих проблем:

для обеспечения комфортного температурного уровня придется нагреть поверхность пола свыше 30°С, что не всегда удобно с точки зрения эксплуатации;
радиаторы, оснащенные термостатическими вентилями, оперативнее реагируют на температурные изменения окружающего воздуха

В то время как напольная система более инертна, ведь в ней источники энергии скрыты массивной теплоемкой стяжкой;
в режиме неинтенсивного горения, когда важно поддерживать минимальную температуру теплоносителя, КПД газового котла снижается на 20%, топливо расходуется неэффективно.. При переводе газового оборудования в привычный режим работы и нагревании воды до 60°С проявится тактование – горелка будет систематически включаться и отключаться

В таких условиях котел быстро выйдет из строя, так как он не приспособлен для резкой смены деятельности

При переводе газового оборудования в привычный режим работы и нагревании воды до 60°С проявится тактование – горелка будет систематически включаться и отключаться. В таких условиях котел быстро выйдет из строя, так как он не приспособлен для резкой смены деятельности.

Пример теплого пола от газового котла

Если планируется совмещение функционала газового и другого оборудования с теплыми полами в системе, в которой не предусмотрены радиаторы, нужно внедрить в связку буферную емкость. Эта мера необходима для профилактики тактования горелки, здесь будет достаточно даже компактного резервуара.

Подходящее помещение для котла

Согласно нормам, нагревательное оборудование на газообразном топливе необходимо устанавливать в автономное помещение, имеющее вентиляцию и дымоход. Размер помещения для напольных приспособлений необходимо выбирать из расчета 4 кв. м площади при мощности оборудования до 30 кВт. Оно так же должно иметь объем не менее 8 м3.

При отсутствии свободных площадей, существуют газовые котлы, монтируемые на стену и имеющие относительно небольшие габариты. Эффективность работы обеспечит правильный расчет мощности. Настенные элементы допускается устанавливать в любом помещении, которое имеет вытяжную шахту и оборудованный дымоход.

Как выбрать котел

Несмотря на все преимущества теплых полов, есть необходимость основательно подойти к выбору источника тепла. Делая упор на стоимость оборудования, потребитель в будущем может начать переплачивать, не изучив тщательно особенности конструкции и характеристики элементов. Как мы писали ранее, оптимально использование теплых водяных полов от газового котла.

Для монтажа в квартире выбор стоит сделать в пользу настенных приборов. Эти котлы имеют небольшие габариты и аккуратно впишутся в небольшое помещение. Согласно нормативам, необходимо выдерживать противопожарные разрывы:

  • высота установки газового котла от пола должна составлять от 0,8 до 1,2 метра;
  • расстояние от дымоходной трубы до котла – 2 диаметра трубы дымохода;
  • от стены под газовым котлом минимум 0,1м;
  • от противоположной стены крепления – 0,4м.

При наличии достаточных площадей в доме, выбор лучше сделать в пользу напольного газового котла. Основное преимущество – возможность установки прибора высокой мощности. Основной недостаток – необходимость оборудования отдельного помещения. При небольших площадях дома или квартиры, установить подвесной нагреватель целесообразнее.

По способу получения воздуха для горения газа выделяют атмосферные и турбированные котлы.

При выборе так же необходимо определиться с количеством источников для подогрева. Для отопления только теплого пола, выбор стоит сделать в пользу одноконтурных газовых котлов. Если есть необходимость нагрева еще и системы водоснабжения, то существуют двухконтурные элементы. Стоит заметить, что для обогрева исключительно теплых полов установок не существует, но производителями предусмотрены газовые котлы с функцией “теплый пол”.

Еще одной особенностью теплого водяного пола от газового котла является отсутствие возможности подключения напрямую. Связано это с рабочим режимом теплообменника. Для нормальной работы агрегата температура теплоносителя должна составлять 80-90 С, а так как нам необходим низкотемпературный газовый котел, то стоит использовать коллектор с автоматикой для получения нужного результата. Так же образующийся конденсат в низкотемпературном газовом котле для теплого пола используют для образования дополнительной энергии. Эта модернизация и лежит в основе этой системы для получения увеличенного КПД.

В целях безопасности подбирается расширительный бак. Он необходим для компенсации увеличенного в объеме теплоносителя при нагреве. Начальное давление рассчитывается при помощи онлайн программ. Для эффективной работы необходима его настройка квалифицированным мастером.

Одноконтурный

Для отопления помещения и исправной работы теплых одноконтурных полов с газовыми котлами нет необходимости в установки дополнительного оборудования. Это поможет сэкономить средства и не загромождать помещения. Для подогрева воды, в систему так же устанавливается бойлер.

Конструкция агрегата чаще всего содержит следующие элементы:

  1. Корпус газового котла – объединяет всю конструкцию обогрева.
  2. Теплообменник. Устройство, соединенное с трубами подачи и обратки. Необходим для нагрева теплоносителя.
  3. Камера сгорания. Часть котла, в которой происходит горение газа и нагрев теплообменника.
  4. Газовая горелка.
  5. Вспомогательное оборудование. Патрубки для подключения котла к системе.
  6. Автоматика. Запрограммированная система, координирующая работу всех элементов.

Двухконтурный

Двухконтурным газовым котлом называют агрегат, который используют для нагрева воды в системе водоснабжения, а так же теплоносителя при обогреве дома. Сама по себе конструкция схожа с одноконтурным. В зависимости от типа установки, существуют элементы с двумя теплообменниками и битермическим элементом.

При установке двух теплообменников вода, используемая в водоснабжении, нагревается посредством передачи части тепла от первого ко второму. Нагрев системы происходит за счет горения пламени.

В котлах с битермическим теплообменником вода и теплоноситель циркулируют в трубе разделенной внутри еще одной трубой. Нагрев происходит за счет прямого горения.

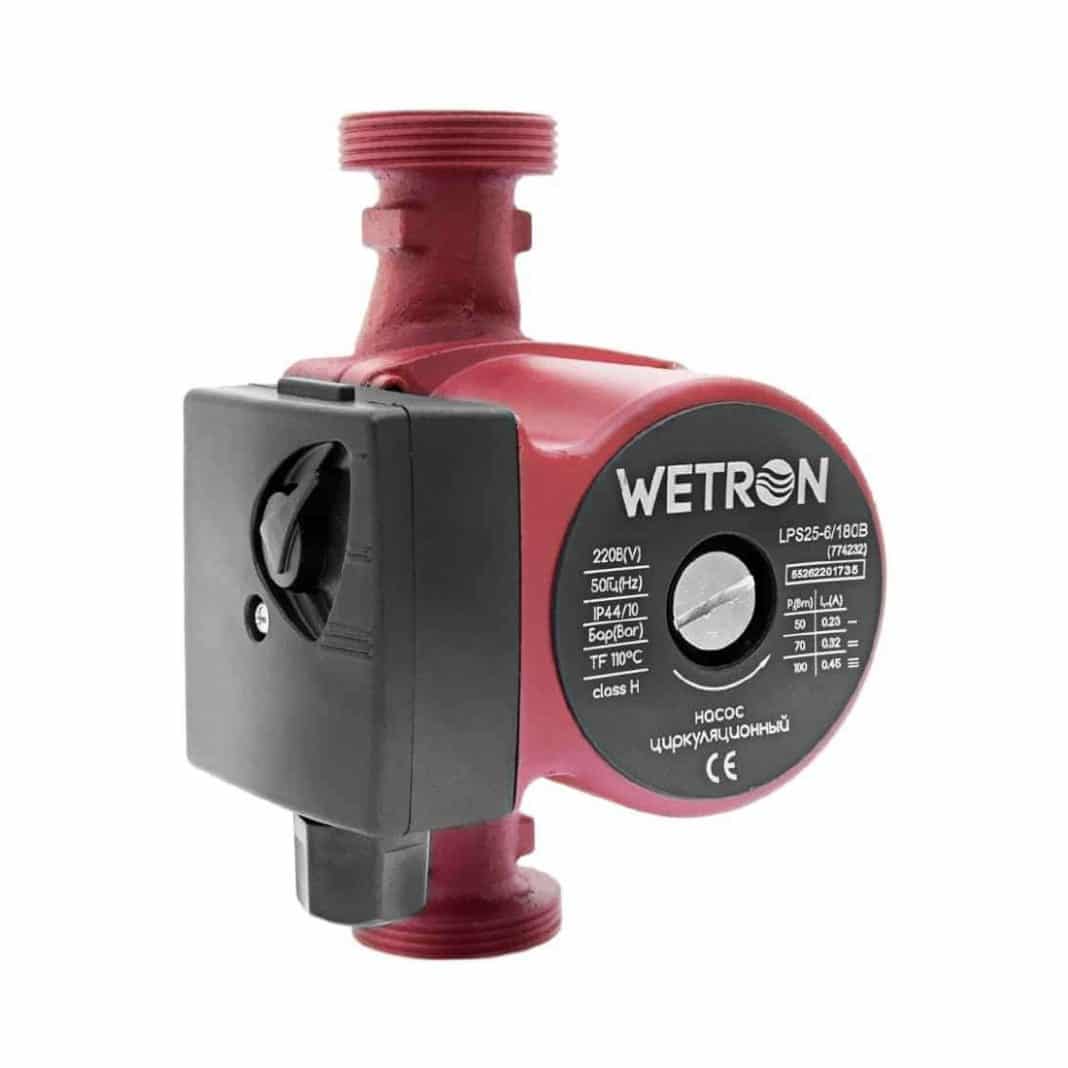

Используются различные схемы теплого пола с двухконтурным газовым котлом. Одна из самых распространенных и простых – при которой теплоноситель движется от котла к коллектору, затем распределяется по помещениям и возвращается обратно. Движение осуществляется посредством циркуляционного насоса. Нагретая для бытовых нужд вода, поступающая на смесители, ограничивается интенсивностью расхода.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
