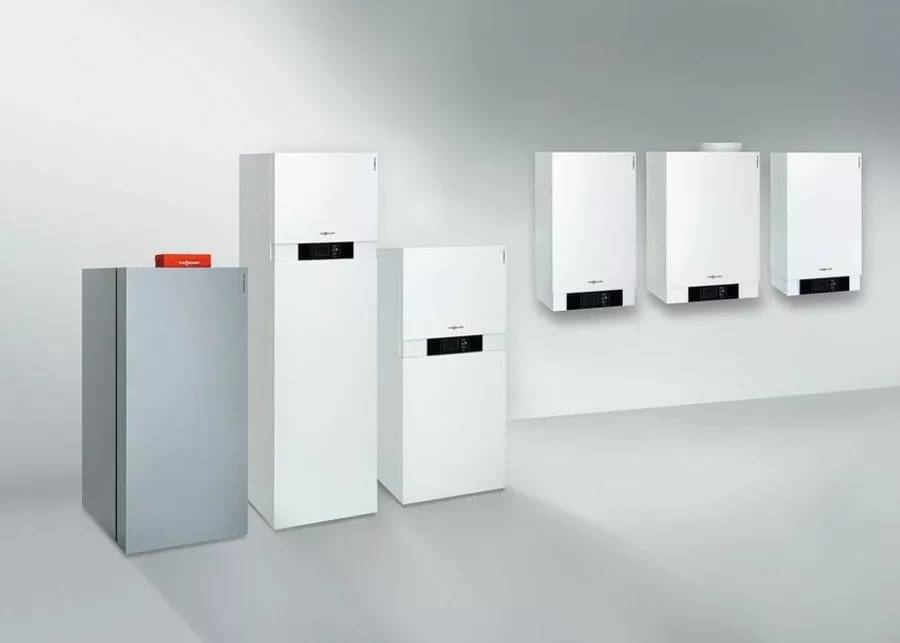

Виды и модели котлов Висман — устройство и характеристики

Особенности эксплуатации

Регулировать температуру на расстоянии можно, установив в комнатах термостаты

Согласно инструкции по пользованию пиролизными котлами при их работе задействованы лишь два ручных рычага-регулятора. Посредством этих манипуляторов удается установить нужную тепловую отдачу самой отопительной системы и интегрированного в нее водонагревателя. Для выбора требуемого температурного значения достаточно просто повернуть такой рычаг на одну позицию. Правильность его установки контролируется высокоточным цифровым дисплеем.

За автоматический режим управления работой немецких котлов ответственна встроенная электронная система. С ее помощью фиксируется разница температур на улице и внутри строения, после оценки которой задаются режимы работы отопительной системы. Точность управления обеспечивается повышенной морозоустойчивостью котлов, что имеет решающее значение для владельцев частных хозяйств. Для дистанционного подключения котлов к сети и управления их работой в комплект поставки входят следующие устройства:

  • комнатный термостат;
  • управляемый по радиоканалу часовой механизм, способный в заданное время включать и отключать систему;
  • аналог встроенного термостата, дополненный цифровым модулем и электронным дисплеем.

Благодаря наличию этих приборов при необходимости удается выявить неисправность отопительной техники и диагностировать ее состояние.

Описание двухконтурного котла Viessman

Обладая рядом достоинств, имея достаточный ассортимент продукции, газовые котлы немецкой компании становятся все популярнее в России.

В последнее время фирма делает ставку на настенные газовые котлы Viessmann двухконтурные, обладающие компактностью и экономичностью.

Неудивительно, что редко встретишь отзывы на такие приборы. Это объясняется тем, что немецкое обогревательное оборудование не предназначено для бюджетного покупателя. Котлы своей ценой не привлекают рядовых покупателей. Зато их качество оправдывает свою стоимость.

Делятся приборы по виду на 1-о и 2-х контурные:

  1. Первые отапливают только помещение (имеется только 1 вход для воды, и 1 выход). Они очень просты и практичны в использовании.
  2. Вторые, двухконтурные, помимо обогрева, нагревают воду для всяких нужд. Конструкция имеет 2 вспомогательных патрубка, через которые входит холодная вода, а выходит — горячая. Единственный недостаток – невозможно одновременно использовать оба контура.

Отопительные аппараты делят еще по тому, через какую камеру выбрасываются продукты сгорания:

  • Открытая камера (так называемый «атмосферный агрегат»): дымоход имеет патрубок от 130 до 140 мм.
  • Закрытая камера («турбокотел»): дымоход коаксиальный и раздельный 80/80 мм, тип «труба в трубе».

Функции отопительного прибора разнообразны и управляются спец. блоком, который располагается с внешней стороны корпуса. С его помощью совершается температурная настройка, происходит режимное программирование работы аппарата. Если возникают проблемы в работе оборудования или бойлерного управления, то цифровой экран всегда покажет код ошибки, которую можно будет исправить.

Особенности модельного ряда

Если изучить отзывы покупателей и посетить специализированные форумы, то можно сделать один важный вывод: самым популярным и востребованным на сегодняшний день является газовый котел «Виссманн» под названием Vitopend 100. Попытаемся выяснить, почему россияне отдают предпочтение именно этому бренду.

  1. Главная причина – пресловутое немецкое качество. К марке нет никаких претензий.
  2. Помимо того, эта модель выполняется в двух вариантах – с закрытой камерой сжигания «Турбо» и с открытой «Атмо». В первом случае прибор имеет более высокий КПД при небольшом количестве потребляемого топлива. Второй вариант функционирует практически бесшумно.
  3. Еще представители этой модели – это двухконтурные газовые котлы Viessmann, что говорит о многом. Так, это не только отлично работающее отопительное оборудование, но и горячее водоснабжение в достаточном количестве. Но самое удивительное состоит в том, что Vitopend 100 не функционирует, как другие котлы подобного типа (теплообменник отключается от отопительной системы во время потребления горячей воды), поскольку в данном случае оба теплообменника работают от огня горелки. И как только возникает необходимость использовать нагретую воду для бытовых нужд, прибор автоматически увеличивает собственную мощность, то есть поднимает пламя. А это значит, что обогрев помещения от этого не «страдает» вовсе.
  4. Также производитель предлагает огромный выбор мощностей оборудования. Данный показатель может варьироваться между 10,5 и 31,0 киловаттом (для моделей настенного типа) или же 140,0 киловаттами (для моделей напольного типа).

Помимо того, есть еще один момент, который пришелся по душе потребителями – за минуту своей работы прибор способен нагревать до 30 литров воды для тех или иных нужд. Отменная производительность, согласитесь.

Как правильно настроить прибор

Первичная настройка котла производится на предприятии-изготовителе, о чем пользователь извещается в инструкции, прилагаемой к котлу при продаже. Монтаж и текущая настройка выполняется техниками из сервисного центра, поэтому пользователю остается лишь изменение режима работы в соответствии с микроклиматом помещения и собственными ощущениями.

Все управление сосредоточено на внешней панели. Нажатием кнопки «mode» производится выбор режима, а кнопками со стрелками вверх и вниз производится настройка соответствующей температуры.

Там же можно включить летний и зимний режимы работы (только ГВС или ГВС совместно с отоплением).

ОБРАТИТЕ ВНИМАНИЕ!

Все действия просты и понятны интуитивно, при необходимости можно свериться с инструкцией, в которой все подробно и иллюстрированно объясняется.

Устройство и особенности

Компания Viessmann заботится о долговечности котлового оборудования — теплообменник напольных моделей выполнен из высокопрочного серого чугуна, в компактных агрегатах используется нержавеющая сталь. Из высококачественной нержавейки также изготавливаются горелки и корпуса.

Устройство газового котла Viessmann

Все агрегаты снабжены защитным шумопоглощающим слоем внутри корпуса. Это обеспечивает акустический комфорт при работе оборудования для отопления дома или квартиры даже в случае установки модели с турбированной горелкой.

Одноконтурные и двухконтурные газовые котлы оснащаются модулируемыми горелками, благодаря чему мощность агрегата меняется в зависимости от потребностей в тепле и горячей воде. Это экономит топливо. Котлы Viessmann рассчитаны на применение магистрального и сжиженного газа.

Специальный контроллер:

  • позволяет управлять котлом:
  • диагностирует состояние узлов агрегата и выдает на дисплей информацию о неисправностях;
  • контролирует уровень нагрева теплоносителя и самого оборудования, чтобы исключить перегрев;
  • следит за напряжением в электросети;
  • контролирует работу горелки, чтобы исключить подачу газа при затухшем пламени.

Котельные агрегаты комплектуются термодатчиками, которые информируют систему управления об уровне температуры в отапливаемых помещениях. Это позволяет регулировать подачу газа в автоматическом режиме для поддержания оптимального уровня нагрева теплоносителя и экономии топлива.

Преимущества котлов этой марки

Рассмотрим основные достоинства, которыми обладает описываемое в статье газовое оборудование.

  1. Главным конструкционным материалом в данном случае выступает нержавеющая сталь. Из этого металла сделан корпус и горелка, а в приборах настенной установки – еще и теплообменник. Благодаря этому существенно увеличивается срок службы.
  2. Сегодня газовые котлы Viessmann оборудуются всевозможными датчиками, посредством которых можно дистанционно контролировать работу устройств. И просто, и удобно, чего еще добавить.
  3. Также в конструкции котлов предусматриваются специальные модулируемые горелки. Кто не знает, это такие конструкции, которые помогают экономить до 92 процентов потребляемого газа. Данный момент особенно чувствуется летом, когда отопительная система не работает, зато людям все так же нужна горячая вода.
  4. Также газовые котлы комплектуются термоголовками. Читай: имеет место автоматический режим, причем весьма экономный, который позволяет менять количество поступающего в камеру сжигания топлива в зависимости от того, какова температура в доме. К слову, все без исключения модели были адаптированы под климат России.
  5. Отдельно стоит рассказать об одном интересном блоке, отвечающем за диагностику и контроль прибора. Это своего рода контроллер, который контролирует функционирование устройства на предмет перегрева рабочей жидкости, затухания огня в горелке, перепадов напряжения в электросети и прочее. Более того, блок при этом постоянно диагностирует все элементы и узлы прибора отопления, находит неполадки (в особенности, речь идет о функциональной части газового котла).
  6. Наконец, все модели «Виссманн» вполне способны функционировать как на сжиженном, так и на магистральном газе.

Способы и технология промывки газовых котлов

Ранее мы рассказывали о том как самостоятельно промыть и прочистить газовый котел, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Устройство

Все двухконтурные модели изготавливаются из высокопрочных материалов. Теплообменник, газовая горелка и корпус производится из качественной нержавеющей стали, способной выдерживать перепады температур и давления. Это — основные элементы конструкции котлов.

Кроме них в состав узлов агрегата входят:

  • Вторичный пластинчатый теплообменник из нержавейки.
  • Расширительный бак.
  • Циркуляционный насос.
  • Вентилятор турбонаддува (для моделей с закрытой камерой сгорания).
  • Трехходовой кран.
  • Газовый клапан.
  • Плата управления с наружной панелью и дисплеем.
  • Система самодиагностики (датчики, установленные на всех деталях и соединенные с платой управления).

Теплоноситель поступает в первичный теплообменник и получает там максимальную температуру. На выходе он попадает во вторичный пластинчатый теплообменник, где частично отдает тепловую энергию на нагрев ГВС.

Затем, в трехходовом кране он смешивается с более холодной обраткой и получает необходимую температуру для подачи в отопительный контур.

В конденсационных моделях все работает так же, только перед поступлением в первичный теплообменник жидкость частично подогревается в конденсационной камере, что позволяет снизить уровень нагрева и уменьшить расход газа.

Некоторые популярные модели

Давайте изучим некоторые популярные модели и их технические характеристики. Также мы ознакомим вас с ориентировочными расценками на котлы Viessmann Vitopend 100.

Viessmann Vitopend 100 WH1D 263

Перед нами газовый котёл Висман Витопенд 100 мощностью 31,2 кВт. Он выполнен по двухконтурной схеме и оснащён закрытой камерой сгорания – дымоудаление осуществляется посредством коаксиального дымохода. Агрегат оснащён циркуляционным насосом, битермическим теплообменником, расширительным баком на 10 литров, предохранительным клапаном, системой плавного розжига и электронной модуляцией пламени. Иными словами, котёл укомплектован по полной программе, как и положено.

Мощность газового котла из линейки Viessmann Vitopend 100 регулируется от 13,2 до 31,2 кВт, показатель КПД составляет 93%. Оборудование может прогреть теплоноситель до температуры +76 градусов. Также потребителей порадует отличная производительность контура ГВС – он сможет выдать до 14,3 л/мин при температуре на выходе от +30 до +57 градусов. Ориентировочная стоимость газового котла от Viessmann составляет 47,5 тыс. рублей.

Viessmann Vitopend 100 WH1D 274

Данная модель является одноконтурной, турбированной, её мощность составляет 24 кВт. Для обеспечения жилья горячей водой можно задействовать подключаемый к отопительной системе бойлер косвенного нагрева или отдельный накопительный/проточный водонагреватель. Котёл оснащён всем необходимым для включения в систему отопления – от группы безопасности до расширительно бака на 6 литров. Он может прогреть температуру в контуре до +76 градусов.

Этот газовый котёл, как и любые другие котлы Viessmann Vitopend 100, можно перевести на работу со сжиженным газом – расход составит 2,09 кг/час, в то время как расход природного газа составляет 2,83 л/час. При необходимости к агрегату подключаются системы тёплых полов и комнатные термостаты совместимых моделей (желательно тех, что выпускаются компанией Viessmann). Ориентировочная стоимость аппарата в российских магазинах составляет 33 тыс. рублей.

Viessmann Vitopend 100 WH1В 269

Представленный газовый котёл является турбированным, двухконтурным. Его мощность составляет 30 кВт при КПД до 90%. Аппарат оснастили продвинутым электронным управляющим модулем со встроенной системой самодиагностики, расширительным баком на 10 литров, циркуляционным насосом Grundfos. Температура отопительного контура может достигать +76 градусов, температура воды в контуре горячего водоснабжения – от +30 до +57 градусов при производительности до 14,3 л/мин. Примерная стоимость газового котла Viessmann Vitopend 100 WH1В 269 составляет 36 тыс. рублей.

Viessmann Vitopend 100 WH1D 513

Данная модель отличается от других раздельными теплообменниками. Первичный выполняется из меди, вторичный – из нержавеющей стали. Мощность газового котла составляет 31 кВт, мощность подключаемой нагрузки – до 33 кВт. Агрегат выполнен по схеме с одним контуром, горячую воду он не даёт. Теплоноситель прогревается до отметки +76 градусов. Для управления по температуре воздуха необходимо использовать комнатный термостат. Модель отличается повышенным КПД – до 93%, может работать на сжиженном или природном газе. Ориентировочная цена – около 37 тыс. рублей.

Устройство

Конструкция настенных котлов Viessmann Vitopend 100-W ничем не уступает наиболее продвинутым современным разработкам наиболее передовых производителей.

Основные узлы котла:

  • Газовая горелка атмосферного типа.
  • Теплообменник.
  • Мембранный расширительный бак.
  • Вентилятор для вывода продуктов горения.
  • Гидравлическая группа, состоящая из трехходового крана, вторичного теплообменника, циркуляционного насоса и соединительных трубопроводов.
  • Электронная плата управления, система датчиков, наружная панель с дисплеем.

Теплоноситель поступает в котел из отопительного контура. Проходя по теплообменнику он нагревается, после чего сразу поступает на вторичный пластинчатый теплообменник, где отдает часть тепловой энергии на нагрев горячей бытовой воды.

Затем в трехходовом кране он приобретает заданную программой температуру, для чего производится смешивание горячего и остывшего обратного потоков. После этого жидкость опять поступает в отопительный контур.

Работа всех элементов постоянно контролируется системой датчиков, соединенных с платой управления.

ВАЖНО!
Любая ошибка, сбой работы, отказ элемента конструкции немедленно фиксируются соответствующим датчиком, сигнал с него поступает на плату управления и отображается в виде кодового обозначения на дисплее.

Разновидности и характеристики промышленных образцов

КПД пиролизного котла 92%, вредные выбросы отсутствуют

Модели немецких газовых котлов Висман классифицируются по нескольким признакам:

  • способ установки;
  • метод образования теплоносителя;
  • количество контуров;
  • тип и способ сжигания топлива.

В соответствии с первым признаком все известные модели делятся на настенные и напольные, по методике формирования теплоносителя они бывают конденсаторными, водогрейными и паровыми. По количеству нагревательных каналов оборудование от немецкого производителя подразделяется на одноконтурное и двухконтурное. Согласно последнему признаку эти изделия делятся на твердотопливные (дровяные) и пиролизные. Кроме того, напольный котел Висман как и его навесной аналог могут быть электрическими, дизельными или выпускаться в чисто промышленном исполнении.

Пиролизный принцип сгорания топлива реализуется за счет использования древесной щепы или специальных брикетов, называемых пеллетами. В серии универсального оборудования представлены две модели. Viessmann Vitoligno 250F способна работать на любых отходах деревообработки: щепе, опилках, а также на древесной пыли. Ее допускается топить простыми дровами или пеллетами, которые утилизируются в автоматическом режиме. Предельно достижимая производительность – 100 кВт.

Отличительная особенность модели Vitoligno 300H – допустимость сжигания топлива с влажностью, достигающей 35 %. Производительность этого оборудования варьируется от 60 до 150 кВт. При его работе вредные выбросы отсутствуют, КПД двухконтурного котла достигает 92%. В базовую комплектацию этого изделия входят:

  • горелка модулируемого типа;
  • лямбда-зонтик;
  • датчик регулировки температуры отводимых газов.

Эта модель широко применяется в частных хозяйствах, на деревоперерабатывающих комбинатах и в других небольших производственных структурах.

Твердотопливные (дровяные) и пеллетные агрегаты

За весь отопительный сезон расходуется 12 – 13 кубометров дров

Дровяной газогенераторный отопительный агрегат от немецкого производителя гарантирует экономичное расходование твердого топлива за счет используемого принципа горения. Согласно полученным опытным путем данным для бытовых нужд в месяц потребуется не более 4,5 м³ дров, за весь отопительный сезон расходуется порядка 12-14 м³.

В пеллетной серии изделий из Германии предлагаются модели следующего типа: Viessmann Vitoligno 300P и 300C. В конструкции первой предусмотрена система управления потребляемой мощностью в зависимости от интенсивности горения. Достичь этого удается за счет модульной горелки с широким диапазоном по показателям производительности. При работе котла все контактирующие с огнем поверхности очищаются без вмешательства человека, встроенная автоматика управляет одновременно двумя контурами. Для дозагрузки топлива модели 300Р оснащены пневматикой или гибким шнеком. Благодаря такой комплектации производительность котла достигает 48 кВт.

В отличие от 300Р модель Vitoligno 300C – это компактный образец пиролизного оборудования, используемого для обогрева небольших строений. Заявленной мощности котла, при работе которого применяются древесные гранулы, хватает для обслуживания площади 480 м². При работе системы встроенный термостат автоматически корректирует ее настройки.

О производителе

Торговая марка «Viesmann» принадлежит семейному предприятию Viessmann Werke GmbH & Co. KG. Компания основана еще в 1917 году, помимо котлов отопления занимается производством бойлеров и водонагревателей, радиаторов отопления и прочего отопительного оборудования.

На территории РФ компания представлена как ООО «Виссманн» – официальное представительство Viessmann в России. Также в Липецке находится и завод, производящий отопительное оборудование по немецким стандартам и под контролем головного предприятия. За время деятельности компания зарекомендовала себя как производитель по отечественным меркам дорогостоящего, но крайне надежного и функционального оборудования.

На практике котлы действительно являются одними из самых надежных на рынке. В частных домах встречаются настенные Vitopend 100-W еще первых поколений, беспроблемно работающих уже более 12-14 лет. По экономичности практически все модели Viessmann уступают лишь некоторым аналогам, но при этом соответствуют высоким нормам безопасности, имея множество контрольно-измерительных систем, экологичны и функциональны.

Современные котлы Viessmann имеют стильный дизайн и не требуют сервисного пространства вокруг, для их подключения необходимо минимум коммуникаций. На фото модель Viesmann Vitodens 200-W.

Например, в напольных газовых котлах используются теплообменники из современных сплавов серого чугуна, сохраняющие все преимущества (устойчивость к коррозии и долговечность, более длительное остывание), при этом устраняющие главный недостаток классического чугуна – уязвимость к перепадам температур и механическим повреждениям.

Во всех, даже самых бюджетных моделях используются модулируемые горелки, позволяющие достичь оптимального режима горения – беспрерывная работа на минимальной мощности. Это влияет не только на экономичность, но и на ресурс котла (за счет снижения частоты тактования: цикла включения-выключения котла).

Напольный Viessmann Vitogas 100-F в разрезе.

Все, даже напольные, модели имеют широкий функционал и вариативность настроек работы, все модели имеют встроенный программатор, с помощью которого можно задать шаблон работы котла на сутки или неделю, что существенно облегчает эксплуатацию и позволяет экономить, например, задав снижение температуры до 19°C на время сна. Любая из моделей также оснащена всеми доступными на сегодня системами безопасности: защита от перегрева, замерзания, остановки циркуляционного насоса, обратной тяги, автоподжиг и автодиагностика, информирующая из-за чего конкретно произошел сбой соответствующим кодом ошибки.

Однако существуют и ощутимые недостатки, несмотря на то, что оборудования считается эталонным на мировом рынке. Прежде всего это высокие требования к монтажу, подключению, пуско-наладочным работам и условиям эксплуатации. Несмотря на то, что все котлы Висман переносят теплоноситель абсолютно любого качества, подключать их желательно через стабилизатор напряжения. Даже при наличии заводской защиты от перепадов напряжения, в реальных условиях выход из строя автоматики – наиболее частая неисправность.

Также важно уделить особое внимание чистоте в котельном помещении, в противном случае необходимо ежегодно (в крайнем случае раз в 3-4 года) проводить очистку котла

Разновидности

Выше уже говорилось о том, что котлы данного производителя могут быть дымоходными и турбированными. Помимо этого, они подразделяются еще по нескольким критериям. Котлы могут быть двухконтурными и одноконтурными. Их принципиальное различие заключается в количестве контуров, что следует из названия. То есть одноконтурный котёл отвечает прежде всего на отопление помещения, а двухконтурный агрегат нагревает воду и для отопления, и для бытовых нужд. Но при наличии одноконтурного котла проблему горячей воды можно решить при помощи установки бойлера косвенного нагрева.

Также котлы могут быть традиционного типа или конденсационного. Принцип работы традиционного котла довольно прост – продукты сгорания нагревают воду и улетучиваются через дымоход. А вот принцип работы конденсационного котла куда сложнее – в этом случае продукты сгорания конденсируются, то есть превращаются в жидкость. Само по себе устройство такого котла гораздо сложнее. Также такой котёл имеет коаксиальный дымоход, который представляет собой две трубы разного диаметра, которые вставляются одна в другую.

Одной из самых известных является модель котла «Viessmann Vitopend 100 WH1D 263». Данный вариант имеет довольно приличную мощность – около 32 кВт. Это двухконтурный котёл, который используется и для отопления дома, и для подачи горячей воды для бытовых нужд. Камера сгорания этого котла закрыта. Бак аппарата имеет большой объем – 10 литров, а также мощный циркуляционный насос с клапаном предохранения. Такой котёл гарантированно разогреет воду почти до 80 градусов, причём в очень короткое время. Цена на данный котёл варьируется в пределах 45 тысяч рублей.

Другой газовый котёл – это «Viessmann Vitopend 100 WH1D 513».Теплообменник данного котла разделён на две части. Одна из них выполнена из высококачественной меди, а вторая – из нержавеющей стали. Такие разделения носят названия «первичный» и «вторичный» теплообменники. Мощность данного агрегата высокая – 33-35 кВт. Это одноконтурный котёл, который предназначен для отопления. Примерная цена составит 36-38 тысяч рублей.

Следующая модель – это котёл «Viessmann Vitopend 100-W A1HB», который имеет мощность 24 кВт. Котёл является одноконтурным. Это простая и удобная модель, имеющая качественную дымоходную систему, небольшие габариты и низкий уровень шума. Котёл способен нагреть воду до 80 градусов. Диаметр дымохода составляет 60/100. Это отличный выбор для отопления частного дома с приличным уровнем КПД. Цена за такой котёл составит примерно 39-40 тысяч рублей.

Основные неисправности

Все возможные неисправности котлов Viessmann имеют собственные кодовые обозначения, которые выводятся на дисплей при получении сигналов от соответствующих датчиков.

Система самодиагностики полностью контролирует работу всех узлов котла, что делает эксплуатацию безопасной и защищенной от непредвиденных проблем. При отказе какого-либо элемента на дисплее появляется буквенно-цифровое обозначение, полный перечень которых имеется в руководстве пользователя.

Обычно первое появления ошибки сразу сбрасывают, так как высокая чувствительность системы иногда трактует как ошибку обычные наводки или иные воздействия.

Если после нескольких перезапусков ошибка вновь появляется, следует немедленно вызвать мастера из сервисного центра.

ОБРАТИТЕ ВНИМАНИЕ!
Пытаться самостоятельно отремонтировать котел на в коем случае не следует. Это прекратит действие гарантийного договора или станет причиной окончательной поломки аппарата.
