Популярные модели котлов Иммергаз — принцип работы

Настенный газовый котел IMMERGAS. Обзор моделей

Котлы газовые IMMERGAS – двести лошадей отопления, гласит лозунг компании. Предприятие расположило свои производственные площади в Италии и за 50 лет завоевали доверие, уважение, и признание качества предопределяя исключительно положительный отзыв от своих потребителей.

Север Италии давно славится техническими инновациями во всех сферах промышленного производства. Не стала исключением и крупнейшая на европейском рынке, компания специализирующаяся на выпуске настенных газовых котлах под всемирно известным брендом Immergas.

Используя в своих разработках только новейшие технологии и современный дизайн – газовый котел компании Иммергаз отличается надежностью и высоким качеством. Компания настолько уверена в своей продукции, что предоставляет беспрецедентную расширенную гарантию сроком 5 лет!

Предлагая современному рынку отопления – газовый котел Иммергаз, компания позаботилась о расширении модельного рядя оборудование настолько, что котлы могут эксплуатироваться не только в жилых домах, но и в промышленных объектах, предлагая мини котельные для больших площадей.

Наш обзор посвящен настенным модификациям котлов под названиями NIKE STAR 24 3 R, NIKE MYTHOS 24 3R, и EOLO STAR 24 3R – ставшими хитами продаж отечественного рынка. Рассмотрим их особенности, принципы работы, технические характеристики. Попробуем создать свое мнение о преимуществах инженерных решений специалистов компании Иммергаз, поговорим и оставим отзыв о возможных недостатках.

Инструкция по эксплуатации

Эксплуатация котлов Beretta производится в автоматическом режиме, не требующем постоянного участия человека.

От пользователя требуется только регулировка режима обогрева по собственным ощущениям, перевод котла в зимний или летний режим (отключение или запуск отопительного контура), поддержание чистоты корпуса и периодическое техобслуживание (силами работников сервисной службы).

Все серьезные проблемы решаются только вызовом мастера — устранение постоянно возникающих ошибок или непонятных явлений, происходящих с котлом в рабочем режиме.

Кроме того, пользователь самостоятельно производит заполнение системы водой (или подпитку по необходимости).

Процесс заключается в подаче жидкости через кран подпитки и заполнение системы, пока давление воды не достигнет 1-1,5 Бар. Это ниже рабочего давления, но при нагреве вода расширится и за счет увеличения объема давление достигнет нужного значения.

Запуск котла происходит автоматически при установке необходимой температуры теплоносителя в системе.

Заливать воду в горячий котел запрещается из-за опасности разрушения теплообменника. Необходимо дождаться остывания котла, и только после этого наливать воду.

Классификация

Газовые котлы для отопления частного дома Immergas подразделяются на двухконтурные и одноконтурные. В конструкцию таких моделей встроена обвязка с предохранительными клапанами, циркуляционными насосами и расширительными бачками. Некоторые газовые котлы оснащаются встроенным емкостями для хранения нагретой воды. Некоторые газовые двухконтурные котлы “Иммергаз” оснащаются уникальной системой, регулирующей скорость вращения насоса посредством частотной модуляции, что позволяет понизить потребление газа на систему отопления.

Конденсационные модели котлов “Иммергаз” делятся на два типа – напольные и настенные. Приборы отличаются высоким уровнем КПД и понижением на 10-15 % расходов на отопление. Все котлы включены в пять модельных линеек.

Широкий ассортимент газовых котлов для отопления частного дома марки Immergas представлен моделями, оснащенными разными теплообменниками – классическими медными, чугунными и из нержавеющей стали. Серия ARES комплектуется чугунными теплообменниками.

Газовые котлы “Иммергаз” также оснащаются:

  • Автоматикой, регулирующей микроклимат в помещении в зависимости от температуры окружающей среды.
  • Независимыми отопительными контурами.
  • Автоматической системой Superior, облегчающей управление котлами.
  • Теплообменниками увеличенного объема, устойчивыми к засорению.
  • Системами дистанционного управления.

Дымовые газы удаляются естественным способом через классические дымоходы либо принудительно через коаксиальные дымоходы.

В обзоре газовых котлов “Иммергаз” стоит отметить, что продукция компании полностью адаптирована к российским условиям эксплуатации и сохраняет работоспособность при изменениях давления воды и газа.

Особенности марки и ассортиментный ряд

Сборка настенных газовых котлов Иммергаз происходит на нескольких заводах: главное производство находится на итальянской территории, дополнительное – на словацкой, где и собирают технику. Информацию об этом можно прочесть на официальном сайте производителя.

Сейчас в западноевропейских странах разрешается ставить лишь конденсационные агрегаты, потому многие фирмы из-за этой особенности перенесли производство собственных традиционных котлов в Словакию.

Рынок России предлагает следующие устройства этого бренда:

  • конденсационные;
  • классические.

Первая разновидность котлов не получила распространения среди российского покупателя из-за собственной высокой стоимости и дешёвого газа в нашей стране. Потому что, как известно, главное достоинство конденсационных агрегатов кроется как раз в экономии природного газа на 20-30%, а на европейской территории он намного дороже, чем в России. Потому в нашем случае лучше рассматривать классические газовые котлы Immergas, что подразделяются на:

  • агрегаты с одним контуром (только под отопление);
  • с двумя контурами (отопление и нагрев горячей воды);
  • с одним контуром + встроенный бойлер на 45 либо 60 литров.

Одноконтурные котлы от газа линеек Eolo Mini X 3E и Nike Mini X 3E предназначены только для оснащения теплом помещений, но цена на них не на много ниже, чем на 2-контурные, потому большей популярностью пользуются именно двухконтурные газовые котлы Иммергаз, которые сочетают в себе достоинства обогревательного котла и нагревательной колонки. Все модели с одним контуром могут подключаться к бойлеру косвенного нагрева с целью подогрева воды для бытовых нужд.

Газовый котел IMMERGAS EOLO STAR 24 4E

Техника производителя выпускается также:

  1. С камерой сжигания закрытого типа (турбоагрегаты с принудительной вентиляцией).
  2. С камерой открытого типа (естественная тяга).

Газовый котёл Immergas с закрытой камерой сжигания «Eolo» производится в таких вариантах:

  • линейка «Мини» с двумя тепловыми обменниками для обогрева и подогрева жидкости;
  • линейка «Стар» только с битермическим тепловым обменником на два контура.

Агрегаты с открытой камерой сжигания выпускаются с маркировкой «Nike»:

  • серия «Мини» 24 Е с парой раздельных тепловых обменников и мощностью 24 кВт;
  • серия «Стар» 24 3R с биотермическим теплообменником из меди и такой же мощностной характеристикой.
Газовый котёл Иммергаз NIKE Mini 24 Е: технические характеристики
Мощность отопления, кВт24
Рекомендуемая площадь, м²240
Расход природного газа, м³/час2.77
Расход сжиженного газа, кг/час2.03
Коэффициент полезного действия, %91
Потребляемая мощность, кВт/ч0.1
Высота, см78.5
Ширина, см44
Глубина, см24
Вес, кг25.5
Диаметр дымохода, мм130
Объём расширительного бака, л4

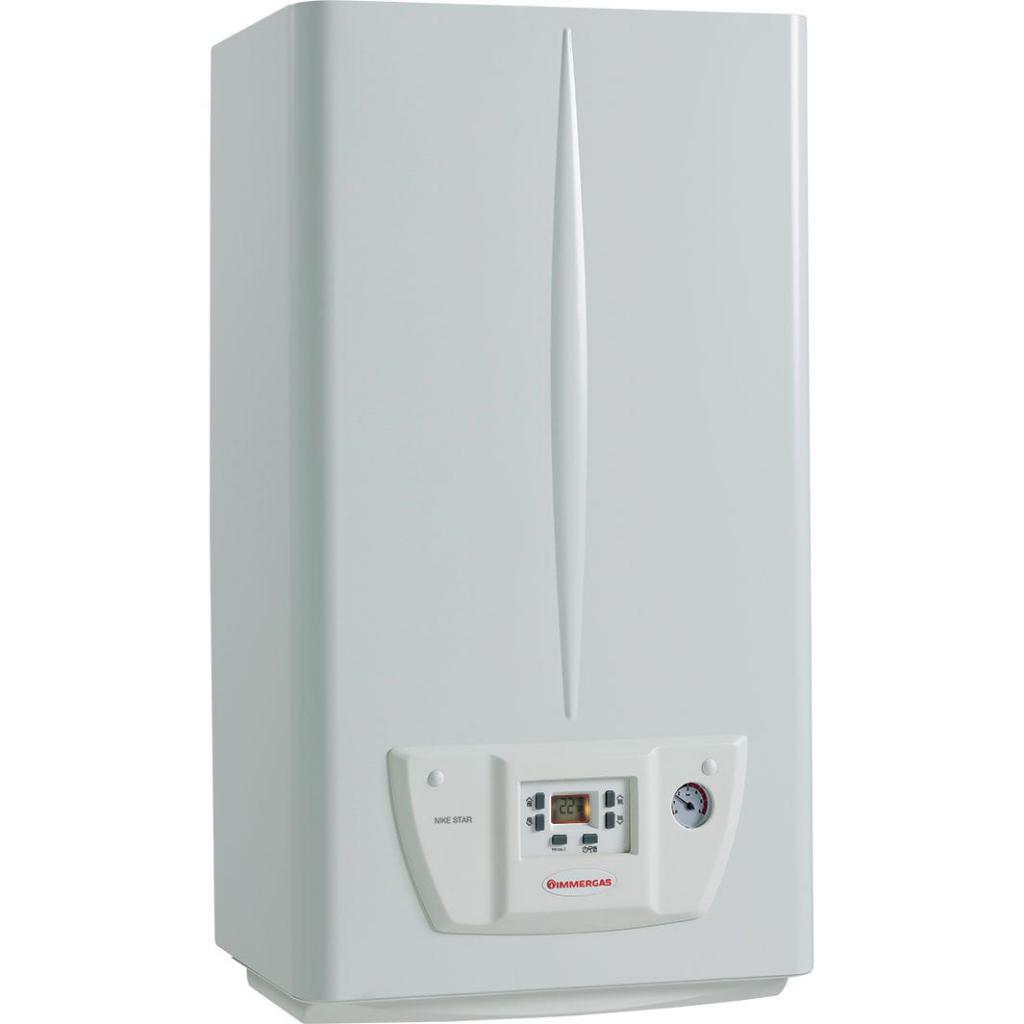

Газовый котёл Иммергаз NIKE Star 24 3R: технические характеристики
Мощность отопления, кВт24
Рекомендуемая площадь, м²240
Расход природного газа, м³/час2.7
Расход сжиженного газа, кг/час1.98
Коэффициент полезного действия, %93
Потребляемая мощность, кВт/ч0.1
Высота, см75
Ширина, см44
Глубина, см24
Вес, кг30

Все двухконтурные настенные газовые котлы Иммергаз могут модифицироваться. Для работы на баллонном газе требуется установить особые форсунки (покупаются отдельно).

https://youtube.com/watch?v=vI27OEc8jlg

Также будет справедливым упомянуть напольные агрегаты серии Hercules итальянского производителя. Модель имеет конденсационный модуль для большей производительности (максимальная – 32 кВт). При всём котёл отличается экономичным топливным расходом, поэтому оборудование окупится владельцу уже через 2-3 сезона отопления. При желании дополнительно приобретается:

  • накопительный бойлер косвенного нагрева;
  • комнатные термостаты, датчики, которые считывают температуру в атмосфере и настраивают соответствующим образом работу агрегата.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

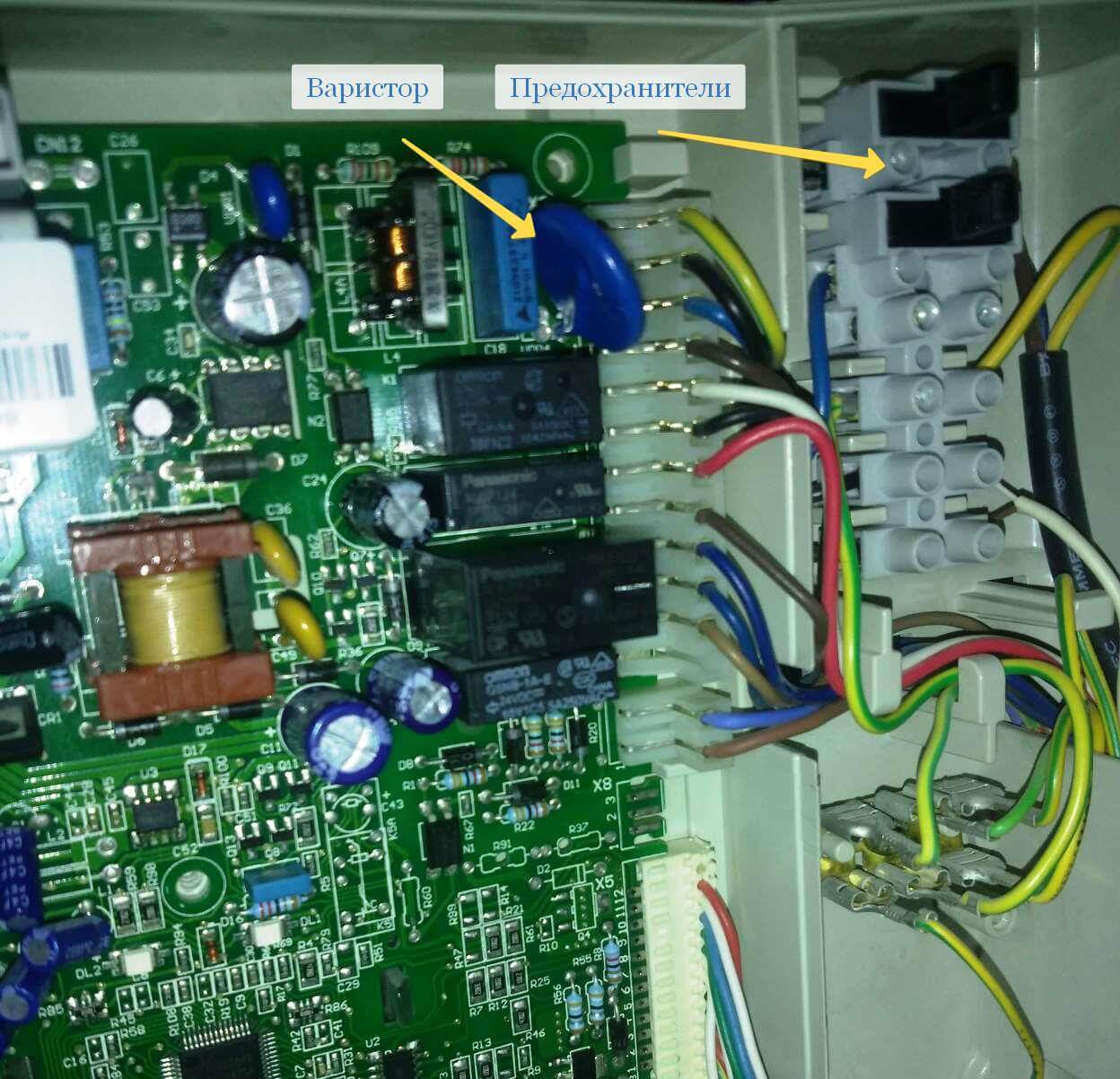

Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

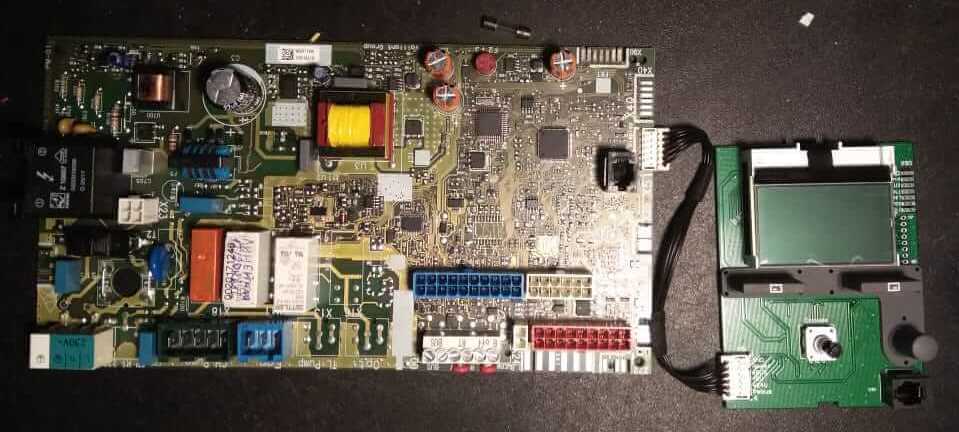

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Краткие сведения об устройстве системы отопления

Современные газовые отопительные установки являются сложными системами. Контроль их работы осуществляется с помощью целого комплекса автоматических устройств, с которыми необходимо ознакомиться, прежде чем начать самостоятельный ремонт газовых котлов.

Основные элементы группы безопасности:

  • Датчики тяги, рассчитанные на 75 0 С. Этот прибор даёт возможность следить за состоянием дымохода. При сбое нормального дымоотведения температура повышается и происходит срабатывание датчика. Оптимально, дополнительно к датчику тяги приобретают сигнализатор загазованности.
  • Моностат обеспечивает защиту турбированных газовых агрегатов от ухудшенного отведения продуктов сгорания из-за засоренного дымохода или теплообменника.
  • Предельный термостат предназначен для контроля температуры теплоносителя в отопительной установке. При закипании воды датчик перегрева отключает аппарат.
  • Электрод контроля пламени при обнаружении его отсутствия отключает работу отопительного агрегата.
  • Подрывной клапан служит для контроля давления. При росте давления выше критической величины происходит порционный сброс излишнего теплоносителя.

Почему падает давление в котле

Основная причина падения давления — утечка теплоносителя.

Здесь могут быть задействованы разные причины:

  • Открыт кран сброса котла или одного из радиаторов системы. Если это происходит, теплоноситель постоянно выводится из системы, что и становится причиной падения давления. Решение проблемы очевидно — закрыть кран, или отремонтировать его.
  • Появилась протечка, в которую уходит теплоноситель. Этот случай гораздо сложнее, так как обнаружить протечку удается не сразу. Иногда ее находят только по мокрым пятнам на полу или на потолке у соседей. Обнаруженную протечку сразу же устраняют, меняя трубопровод или проблемный радиатор.
  • Выход из строя мембраны расширительного бака. В подобной ситуации падение давления продолжается только до момента, когда весь объем бака будет целиком заполнен жидкостью. После этого давление на короткое время стабилизируется, и дальше начинает расти до критического значения. По этим признакам обычно проблему и определяют. Решением является замена расширительного бака (или ремонт, если он возможен).

История компании

Компания начала свое существование в 1964 году. В 1965 году компания разработала и выпустила свой первый газовый котел. С 1967 года, получив первый патент, компания Immergas начинает постепенно развиваться и расширяться. Вот основные вехи компании:

  • С середины 70-х годов компания делает упор на производстве бытовых агрегатов для отопления жилых помещений. В продажу поступает первая модель со встроенным баком-водонагревателем.
  • В 80-х годах разрабатывается и выпускается настенная модель котла с бойлером.
  • С 1994 года торговая марка Immergas вышла на мировой рынок, где успешно закрепилась. По всему миру настенные котлы иммергаз имеют положительные отзывы потребителей.
  • В 2000 году компания делает ставку на инновационные энергосберегающие технологии и разрабатывает конденсационное отопительное оборудование. Такое оборудование очень экологичное и экономичное.
  • После разработки и введения в продажу конденсационных котлов, компания Immergas сосредоточила свой потенциал на гибридных системах, способных поддерживать полный цикл охлаждения, отопления и производства горячей воды для целого дома.

Как промыть теплообменник

Котлы Beretta оснащены либо раздельными, либо битермическими (совмещенными) теплообменниками. В первом случае промывка дает больший эффект, второй тип теплообменников плохо поддается промывке из-за особенностей конструкции.

Существует два способа промывки:

  • Механический. Требует отсоединения теплообменника от котла. Результаты такой промывки не отличаются особым успехом, поскольку очистить внутренние поверхности механическим способом крайне сложно.
  • Химический. Не требует демонтажа теплообменника, но производится с помощью специального устройства. Обладает достаточно высокой эффективностью, способен устранить накипь и продлить срок службы узла.

Для промывки используются специальные реагенты, растворяющие накипь и выводящие ее из внутренней полости трубок теплообменника. Процедуру следует производить каждые 2-3 года, в зависимости от качества воды. Для выполнения работ надо приглашать специалиста из сервисного центра.

Ремонт и эксплуатация

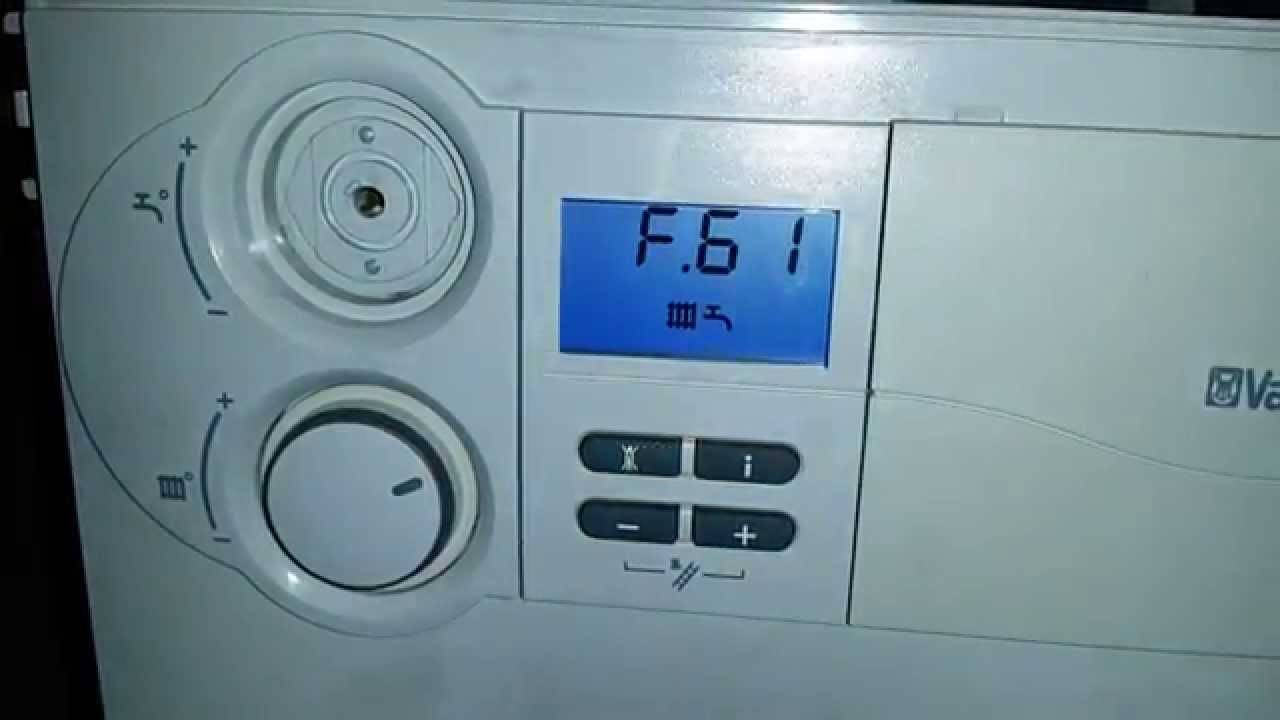

Во многих модификациях котлов есть ЖК экран, на нем всегда отображаются коды ошибок, если они случились. Коды можно быстро расшифровать, всего лишь просмотрев инструкцию, приложенную к определенному газовому агрегату.

Код неисправности 16, которая означает, что не включается вентилятор, обозначает, что оборвана цепь. Для ремонта своими руками необходимо произвести диагностику вентилятора, последующий ремонт цепи, обычную подтяжку контактов, и тогда все возникшие проблемы с котлом будут решены.

Для этого нужно нажать клавишу Reset. Такое происходит после долгого простоя оборудования. Осталось лишь спустить лишний воздух из системы и запустить повторный розжиг.

Если вам нужно переключить на летний режим свой котел, то нажмите на клавишу с изображением зонтика и установите для себя наиболее комфортную температуру. Если внезапно стало прохладно и есть нужда в отоплении, то просто включите зимний режим – значок со снеговиком. И также подберите нужную температуру теплоносителя.

Видео-обзор газового котла Immergas, смотрите в следующем видеоролике.

И еще о неисправностях

Большинство современных газовых котлов оснащены системой диагностики, которая самостоятельно выявляет какую-либо неисправность и высвечивает ее код на цифровом дисплее. Это является хорошей подсказкой владельцу. В комплекте к котлу обычно прилагается инструкция с расшифровкой кодов ошибок. Загляну в нее, хозяин быстро поймет в чем проблема, а также определит возможные способы ее устранения.

Различные модели имеют отличия в диагностике поломок, например, газовый котел supermaster о возможных неисправностях сигнализирует миганием красной лампочки. Судя по отзывам владельцев, у каждой модификации существует свой набор часто встречающихся проблем. У газового котла вайланд возможные неисправности в основном такие: нехватка воды, агрегат не запускается, гаснет пламя горелки, не хватает давления воды.

Всегда нужно помнить, что профилактика поломки лучше, чем ее ремонт. Не стоит дожидаться, когда котел выйдет из строя в самый не подходящий момент. Лучше это предотвратить: вовремя чистить и менять фильтры, проверять тягу в дымоходе, производить настройки согласно инструкции, своевременно устранять мелкие неисправности.

Особенности котлов от компании Иммергаз

Котлы Иммергаз представлены в продаже множеством моделей. Среди них встречаются одноконтурные и двухконтурные образцы, приборы конденсационного или конвекционного типа, а также напольные и настенные аппараты. Итого свыше 10 серий, отличающихся характеристиками, типом установки и принципом работы. В каждую серию включены модели различной мощности и производительности.

  • По стандартной двухконтурной схеме без бойлера;
  • По схеме со встроенным бойлером;
  • По схеме с подключением внешнего водонагревателя.

Модели со встроенными накопительными бойлерами вмещают в себя до 120 литров горячей воды. В отдельных образцах со стандартной схемой используется технология Aqua Celeris. Она предусматривает мгновенную подачу горячей воды при открытии крана.

Газовые котлы от Иммергаз подразделяются на одноконтурные и двухконтурные. Они включают в себя встроенную обвязку – на борту присутствуют циркуляционные насосы, предохранительные клапаны и расширительные бачки. Отдельные модели дополняются встроенными баками для хранения горячей воды. Что касается насосов, то в некоторых котлах предусмотрена уникальная система регуляции скорости вращения посредством частотной модуляции. Тем самым снижается расход газа на работу системы отопления.

В сегменте газовых котлов от компании Иммергаз представлены модели конденсационного типа. Они могут быть напольными и настенными. Аппараты обладают повышенным КПД и снижают расходы на отопление до 10-15%. Все они вынесены в пять линеек – это Victrix Tera, Victrix PRO, Victrix TT и Victrix Superior(настенные), а также Hercules Condensing (напольные).

В широком ассортименте котлов Иммергаз имеются модели с различными типами теплообменников – с традиционными медными, из нержавеющей стали и из чугуна (в том числе раздельные и битермические). Чугунные теплообменники представлены в серии ARES. Мощность котлов из данной линейки составляет до 60 кВт. Если же говорить о самых мощных агрегатах, то мы найдём их в серии Victrix PRO – их мощность варьируется от 35 до 120 кВт.

Также в газовых котлах Иммергаз встречаются:

  • Погодозависимая автоматика – управляет климатом в доме в зависимости от температуры воздуха на улице;
  • Независимые отопительные контуры – в моделях высокой мощности;
  • Автоматика Superior – облегчает управление газовыми котлами;
  • Теплообменники увеличенного объёма – они отличаются стойкостью к засорению;
  • Системы дистанционного управления.

Удаление дымовых газов осуществляется принудительно через коаксиальные дымоходы или естественным путём через традиционные дымоходы.

Настенный газовый котел IMMERGAS. Обзор моделей

Котлы газовые IMMERGAS – двести лошадей отопления, гласит лозунг компании. Предприятие расположило свои производственные площади в Италии и за 50 лет завоевали доверие, уважение, и признание качества предопределяя исключительно положительный отзыв от своих потребителей.

Север Италии давно славится техническими инновациями во всех сферах промышленного производства. Не стала исключением и крупнейшая на европейском рынке, компания специализирующаяся на выпуске настенных газовых котлах под всемирно известным брендом Immergas.

Используя в своих разработках только новейшие технологии и современный дизайн – газовый котел компании Иммергаз отличается надежностью и высоким качеством. Компания настолько уверена в своей продукции, что предоставляет беспрецедентную расширенную гарантию сроком 5 лет!

Предлагая современному рынку отопления – газовый котел Иммергаз, компания позаботилась о расширении модельного рядя оборудование настолько, что котлы могут эксплуатироваться не только в жилых домах, но и в промышленных объектах, предлагая мини котельные для больших площадей.

Наш обзор посвящен настенным модификациям котлов под названиями NIKE STAR 24 3 R, NIKE MYTHOS 24 3R, и EOLO STAR 24 3R – ставшими хитами продаж отечественного рынка. Рассмотрим их особенности, принципы работы, технические характеристики. Попробуем создать свое мнение о преимуществах инженерных решений специалистов компании Иммергаз, поговорим и оставим отзыв о возможных недостатках.

Каждому сезону — свой режим

Современные котлы очень хорошо поддаются настройке самых разных параметров, в том числе и интенсивности сжигания топлива. Данная функция введена не просто так, а для предотвращения перерасхода топлива вследствие тактования. Для каждого сезона рекомендуется подобрать свой режим:

  1. Зима — максимальная или средняя мощность.
  2. Весна, осень — минимальная мощность, в марте и ноябре — средняя.
  3. Лето — котел не используется, либо — минимум пламени.

Однако, эти настройки актуальны при соответствии котла размерам отапливаемого помещения. Немало людей берут технику «с запасом» мощности, подразумевая сильные морозы, ухудшение теплосберегающих свойств жилья или увеличение площади помещений. В этом случае рекомендуется сразу выставить пламя на минимум, особенно если котел настенный.

Регулировка горелки может со временем перестать работать или работать неправильно. Если ремонт котла невозможен, изменять мощность пламени можно с помощью вентиля на газовой трубе. Этот способ редко применяется на практике, так как износ вентиля может привести к утечкам.
