Газовая колонка Neva 4511 - все тонкости эксплуатации

. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ .

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ . 3

Содержание

ОПИСАНИЕ И РАБОТА АППАРАТА . 4

Назначение аппарата . 4

Технические характеристики . 4

Комплект поставки . 5

Устройство аппарата «NEVA-4011» . 5

Работа аппарата «NEVA-4011» . 6

Устройство аппарата «NEVA-4511» . 9

Работа аппарата «NEVA-4511» . 11

УСТАНОВКА АППАРАТА . 12

Место и схема установки . 12

Монтаж аппарата . 13

Подключение аппарата к водопроводной сети . 13

Подключение аппарата к газовой сети . 14

Подключение аппарата к баллону со сжиженным газом . 14

Правила установки гибких шлангов . 14

Подключение аппарата к дымоходу . 15

Установка элементов питания аппарата «NEVA-4511» . 16

Проверка аппарата . 16

Переналадка аппарата на другой вид и давление газа . 17

ПОЛЬЗОВАНИЕ АППАРАТОМ. 17

Включение аппарата «NEVA-4011» . 17

Включение аппарата «NEVA-4511» . 18

Регулирование температуры и расхода воды . 18

Выключение аппарата . 19

Замена элементов питания аппарата «NEVA-4511» . 20

Предохранение от замерзания . 20

Действия при возникновении аварийной ситуации . 20

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ . 20

Техническое обслуживание . 21

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ . 22

ПРАВИЛА ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ . 25

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА . 26

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ . 27

ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И

ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ . 27

КАТАЛОГ СОСТАВНЫХ ЧАСТЕЙ . 28

СЕРВИСНЫЕ ЦЕНТРЫ ПО ОБСЛУЖИВАНИЮ ВОДОНАГРЕВАТЕЛЕЙ «NEVA» . 32

Снятие водяного регулятора

В старых моделях водонагревателей Нева и Астра водогазовая система расположена вертикально. Водяной регулятор представляет собой отдельную деталь. Слева к ней подводится вода из системы водоснабжения, а справа выводится на теплообменник. Сверху находится газовый узел.

Чтобы снять такое устройство, откручиваем две накидные гайки с водопроводных труб ключом на 24 и три шурупа, которые крепят его вверху к газовой части. Далее снимаем регулятор, потянув его вниз.

Здесь также откручиваются накидные гайки ключом на 19. Отсоединяются электроды розжига и ионизации и откручиваются винты, крепящие горелочный блок к задней стенке. Далее вынимается весь горелочный блок и откручивается два шурупа, соединяющие водогазовый узел и коллектор. Аккуратно раскручиваем все винты, так как они крепко закручены и часто стираются шляпки. Возможно, впоследствии потребуется их замена.

Ремонт теплообменников газовых колонок

Одним из наиболее тяжелых случаев повреждения колонки считается прогар, разлом или сквозная коррозия медного теплообменника. В первых двух случаях ремонт выполняется только заменой детали на новую запчасть. В случае сквозной коррозии на стенках теплообменника образуются тонкие, 02,-0,5 мм отверстия, через которые вода вытекает из контура.

Дефект, как правило, обнаруживается по интенсивному сажеобразованию, подтеканию воды и падению давления в контуре при закрытом кране.

Для ремонта теплообменика потребуется снять его с крепления газовой колонки. Далее медную поверхность очищают от наслоений копоти и окалины и подвергают гидравлическому испытанию.

Проще всего необходимо выявить место коррозии с помощью прокачивания воздуха или воды под избыточным давлением. Например, вывод теплообменника глушится резиновой пробкой, а на входе ручным насосом подается давление воздуха. Теплообменник газовой колонки погружают в емкость с водой и определяют место повреждения.

Отремонтировать повреждение в домашних условиях можно пайкой медно-серебряным оловянным припоем. Первый используется для реставрации наиболее горячих точек, расположенных близко к фронту пламени. Для заделки оловом медную поверхность протравливают раствором цинка в соляной кислоте, разогревают горелкой и лудят массивным куском припоя. Для нормальной работы толщина оловянной заплатки должна быть не менее 0,5-0,7 мм.

После ремонта теплообменник еще дважды подвергают проверке – с помощью традиционного закачивания воздухом и выдержкой под рабочим давлением воды после установки узла на газовую колонку. Давление в контуре не должно падать минимум в течение 15 мин.

Что из себя представляют шторы на люверсах

Люверсы представляют с собой кольца различных размеров и блочки. Их используют не только для крепления занавесок, но и для одежды, и для творчества, как скрапбукинг. Шторы на люверсах образуют красивую драпировку, которая придает красивый объем занавескам.

Можно выделить следующие разновидности люверсах: с мелкими и большими кольцами. Последний вид немного упрощает процесс вешанья штор. Такие люверсы крепятся непосредственно к карнизу, в то время как при использовании маленьких колец необходимо использовать еще и крючки, которые скрепляют люверсы и карниз.

Шторы на люверсах с большими кольцами. Крепление к карнизу.Шторы на люверсах с мелкими кольцами. Используются крючки для крепления к карнизу.

В настоящее время кольца могут быть выполнены из разных видов материала: дерево, пластик и металл. Так как чаще всего для штор на люверсах выбирают плотную и достаточно тяжелую ткань, то лучше всего выбирать металлические кольца. Они больше прослужат и создадут красивую драпировку, не прогибаясь под тяжестью штор.

Важную роль при выборе занавесок с кольцами играет и сам карниз. Он отчетливо виден, так как пронизывает люверсы.

Основные виды планок, которые используют под шторы с люверсами:

Деревянные;
Металлические;
Пластмассовые.

Если выбирать для штор более легкие ткани, ка тюль или органза, то подойдут и пластиковые люверсы. Помимо своей невысокой стоимости они еще и не подвергаются коррозии, как металлические.

Тюль – нежный материал, поэтому металлические кольца могут легко повредить ткань. И здесь на помощь приходят опят кольца из пластика.

А вот деревянные люверсы будут замечательно смотреться в стиле кантри или же этно. Также, это экологический материал, что делает его подходящим для сторонников всего натурального и безопасного для здоровья.

Форма колец тоже достаточно разнообразная. Если раньше были только круглая форма разного диаметра, то сегодня современный технологии позволяют создать различные геометрические формы. От этого, кстати, зависит и весь декор окна.

Чтобы шторы на люверсах смотрелись роскошно на окне, необходимо правильно их подобрать.

Дизайнеры советуют выбирать длину штор в полтора раза длиннее самого карниза. Тогда занавески будут образовывать равномерные и симметричные складки. В противном случае, если длина будет намного больше, то не избежать некрасивых западаний ткани.

Чтобы шторы прослужило долго и при этом не теряли своей эстетичности, необходимо правильно их стирать. Если выбираете машинную стирку, тогда необходимо положить занавески в специальный мешок для стирки.

Вместо порошка лучше использовать шампунь для мытья головы. Он не оставит ненужных разводов и не деформирует ткань. А вот температуру стирки выбирать следует исходя из ткани штор.

Чаще всего такой тип занавесок стирают вручную. Некоторые рекомендуют снимать сами кольца со штор для их лучшего сбережения и долговечности. Однако это не обязательный пункт. Все зависит от качества как самих колец, так и штор.

Чтобы не тереть руками и не допустить деформацию ткани, лучше всего замочить шторы, а уже потом хорошенько их прополоскать. Если ткань не требует утюжки, то занавески можно еще влажными повесить на карниз. Однако следует избегать попадания прямых солнечных лучей, что может привести к быстрому выгоранию цвета занавесок.

Комбинирование различных штор также прекрасно подходят для использования люверсов. Лучше всего будет, если один слой выполнен из тонкой ткани, а другой намного плотнее. В результате получается очень изысканный вариант украшения окна. Особенно такой вариант будет гармонично смотреться в спальной комнате.

Это интересно: Жалюзи из обоев своими руками — популярное изделие для окон

Модельный ряд газовых колонок «Нева»

В настоящий момент в линейке продукции широкий ассортимент газовых водонагревателей, различных по производительности, типу розжига и иных технических особенностей. Стоимость оборудования доступна всем потребителям. Рассмотрим более ходовые модели проточных колонок серии «Нева».

Модель «Нева 6014» − идеальное решение для квартиры

«Нева-4510»

Такой водонагреватель подойдёт для обслуживания 2 точек водоразбора одновременно, этого вполне хватает для обычной городской квартиры. Потребители отмечают высокое качество оборудования за небольшую стоимость.

Характеристика	Показатель
Производительность, л/мин	10
Мощность, кВт	17
Габаритные размеры, Ш×В×Г, мм	356×624×186
Вес, кг	10,4

Модель «Нева-4510»

«Нева Люкс-5514»

Основная особенность модели «Neva Lux-5514» − мгновенная подача горячей воды. Включение оборудования происходит автоматически во время открытия крана. Водонагреватель изготовлен из высокопрочных материалов, что существенно продлевает срок его эксплуатации. По отзывам потребителей, газовая колонка «Нева Люкс-5514» − это повышенная мощность и качество за умеренную цену.

Характеристика	Показатель
Производительность, л/мин	14
Мощность, кВт	28
Количество точек водоразбора, шт.	2
Габаритные размеры, Ш×В×Г, мм	350×650×239
Вес, кг	12,5

Модель «Нева Люкс-5514»

«Нева-4511»

Газовая колонка «Нева-4511», по отзывам потребителей, названа лидером продаж, её любят и покупатели, и сервисные службы. В инструкции по эксплуатации можно заметить некоторые интересные функции: электроподжиг на батарейках, автоматическое включение в момент открытия крана горячей воды, оповещения системы безопасности.

Характеристика	Показатель
Производительность, л/мин	11
Мощность, кВт	21
Теплообменник	Медь
Количество точек водоразбора, шт.	2
Габаритные размеры, Ш×В×Г, мм	290×565×221
Вес, кг	11

Модель «Нева-4511»

«Нева-4513»

Пользователи также отмечают простое управление и доступные настройки в газовой колонке «Нева-4513». И хорошее соотношение «цена–качество». Такая колонка универсальна, её можно устанавливать как в небольшие частные дома, так и в обычные квартиры.

Характеристика	Показатель
Производительность, л/мин	13
Мощность, кВт	25
Количество точек водоразбора, шт.	2
Габаритные размеры, Ш×В×Г, мм	390×665×260
Вес, кг	13,5

Модель «Нева-4513М»

«Нева-3208»

Данная модель пользуется спросом, несмотря на то, что ей уже без малого 10 лет. Простое наполнение, бюджетная стоимость, неплохие технические параметры сделали её довольно популярной. В квартире она обслуживала 1 точку водоразбора, и пользователям приходилось делать выбор. Сегодня газовые службы осуществляют только ремонт данной модели водонагревателя.

Характеристика	Показатель
Производительность, л/мин	6,45
Мощность, кВт	23,2
Количество точек водоразбора, шт.	1
Габаритные размеры, Ш×В×Г, мм	390×680×278
Вес, кг	20

Модель «Нева-3208»

«Нева-Транзит»

Данная модель также завоевала любовь пользователей. Основная её особенность – водонагреватель работает в условиях нестабильного давления. Кроме того, можно отметить надёжность и простое управление.

Характеристика	Показатель
Производительность, л/мин	12
Мощность, кВт	24
Количество точек водоразбора, шт.	2
Габаритные размеры, Ш×В×Г, мм	355×635×185
Вес, кг	11

Модель «Нева-транзит»

Что такое гипсовая пазогребневая плита

Гипсовая пазогребневая плита это строительный материал имеющий форму разностороннего параллелепипеда. Если кирпич рабочий (черновой) изготавливается из глины (кирпич керамический) или песка и извести (силикатный кирпич), основа плит ПГП гипс.

По конструкции, стороны пазогребневой плиты имеет шип и паз, для прочного соединения соседних плит. Сторона с пазом называется опорной, сторона с шипом называется стыковочной. В документации и строительных документах гипсовая пазогребневая плита сокращенного обозначается ПГП. Плита производства Кнауф называется Кнауф-гипсоплита.

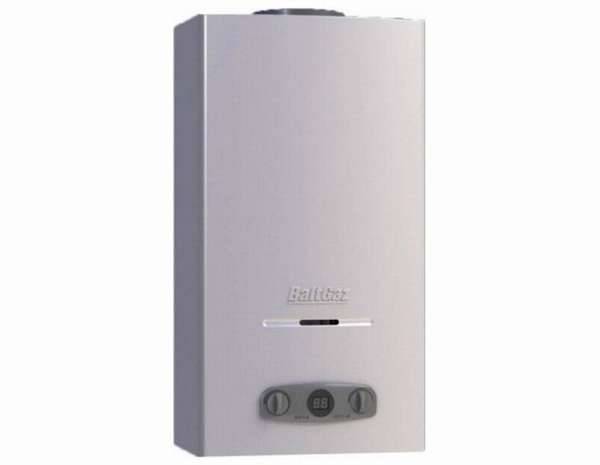

Кто может осуществлять Монтаж газовой колонки BaltGaz

Оглавление

Кто может осуществлять Монтаж газовой колонки BaltGaz
Место и схема установки
Подключение аппарата к дымоходу Вариант подключения аппарата к дымоходу

Устанавливать колонки могут только специально обученные специалисты. У специалиста должен быть допуск по работе с внутри-домовым газовым оборудованием. Такие специалисты ежегодно проходят экзамены и подтверждают свою квалификацию.

Так же мастер, который Вам производит монтаж должен числиться в штате организации у которой есть допуск СРО, на определенные виды работ. Вид работ разрешающий проводить монтаж газового оборудования: 19.8 Монтаж и демонтаж газового оборудования потребителей, использующих природный и сжиженный газ.

Так же монтажная организация должна согласовать свои документы с заводом изготовителем. Если документы не согласованы, в гарантийном обслуживании может быть отказано.

Если монтаж проводит частник самостоятельно, то завод изготовитель не оказывает гарантийное обслуживание. Рекомендуем Вам обращаться по монтажу газовых колонок к нашим специалистам, тогда Вы получите гарантийное обслуживание в течении 5 лет, а так же будете спокойны за себя и за свою семью, что газовый водонагреватель установлен правильно.

Нева Транзит ЕМТ

Эта модель оснащена системой принудительной вытяжки отработанных газов. Аппарат идеально подходит для эксплуатации в помещениях, где не предусмотрена система выведения дыма. Вентилятор эффективно удаляет дым через воздуховод. Если в вашем доме не предусмотрен централизованный дымоход – серия Транзит ЕМТ будет подходящим выбором.

Среди конструкционных особенностей данной модели отметим:

Индикатор контроля температуры;
Систему автоматического поджигания;
Систему контроля пламени горения;
Встроенный предохранитель, срабатывающий при отключении электропитания;
Вентилятор со встроенной функцией продувки;
Дымовыводящую трубу из нержавеющей стали.

Отметим, что колонка Нева Транзит ЕМТ способна функционировать при малом давлении воды. Это особенно актуально для некоторых регионов России, где проблемы водоснабжения являются нормальным явлением.

Современные идеи дизайна штор на люверсах с тюлем

Домашний текстиль занимает важнейшее место в создании неповторимой атмосферы домашних интерьеров. Сочетания цветов и фактур ткани позволяют сделать любое помещение стильным и роскошным. Шторы на люверсах довольно часто используются при оформлении современных интерьеров. Наиболее удачно такие модели занавесей смотрятся в интерьерах в стиле:

минимализм;
хай-тек;
лофт.

Популярность штор на люверсах в этом дизайне объясняется тем, что они сочетают в себе простоту форм и интересные фактуры. Однако и в классических спальнях и гостиных занавеси с люверсами выглядят уместно — достаточно подобрать правильную расцветку и дизайн ткани.

По какой цене можно купить колонку газовую Нева

Стоимость конкретной модели во многом зависит от её функциональных возможностей. Прежде чем купить газовую колонку Нева, стоит определиться с требуемыми характеристиками. Цены на некоторые модели представлены в таблице ниже.

Модель	Характеристики	Средняя цена (по состоянию на май 2018 г.), руб.
Нева ВПГ-12Е	Производительность − 11,5 л/мин. Мощность − 24 кВт. Газ-контроль. Автоподжиг.	8 300
Нева ВПГ-8 EG-058 водопад	Производительность − 8 л/мин. Газ-контроль. Автоподжиг.	7 100
Нева 4011	Производительность − 11 л/мин. Открытая камера сгорания.	10 600
NEVA 9	Электронный поджиг. Производительность − 9 л/мин. Мощность − 19 кВт.	5 700
Нева Люкс 5611	Производительность − 11 л/мин. Мощность − 21 кВт. Вес − 11,5 кг. Минимальное давление − 0,15 бар.	10 000

Watch this video on YouTube

Возможные неисправности колонки и как их можно устранить

Если у вас произошла несерьезная поломка, то устранить ее можно самостоятельно. Вот некоторые из них:

После короткой работы аппарат для нагрева воды отключается. Причиной является низкая тяга. Для этого достаточно прочистить дымоход. А также не помешает проверить соединение газоотводящей трубы. В случае неполадки необходимо загерметизировать соединение;
Если на выходе идет вода температурой свыше 90°. Для устранения такой проблемы нужно расход газа понизить, а воды наоборот повысить. Таким образом, можно добиться нужной температуры на входе;
Если при открытии крана не происходит запуск колонки. Для этого нужно заменить батарейки или проверить их установку;
Образование нагара на датчике наличия пламени. Необходимо произвести его очистку;
Если напор воды в системе слабый, то следует обратиться в коммунальную службу;
При недостаточном количестве воды нужно отрегулировать расход жидкости;
Если в теплообменнике появилась накипь или засорились фильтры, то необходимо произвести его чистку;
Необходимо полностью открыть краны на входе и выходе воды, если они открыты частично;
Если после открытия крана не происходит запуска колонки, но при этом есть искра. В таком случае необходимо открыть кран подачи газа;
При первом включении или же после долгого простоя в коммуникациях часто появляется воздух. Для решения такой проблемы можно открыть кран на несколько секунд, затем закрыть и открыть повторно. Провести такую процедуру можно несколько раз;
Если в струю газа не попадает искра. При такой проблеме нужно произвести регулировку расстояния между горелкой и электродом свечи.

Перед началом использования газовой колонки Нева-4511 необходимо тщательно изучить прилагаемую инструкцию. В ней подробно описываются все возможные проблемы и способы их устранения. В более трудных ситуациях необходимо обратиться к специалистам.

Колонка Нева-4511 является отличным недорогим вариантом, который производят в России. К тому же она имеет много положительных сторон. Для небольшой семьи такая колонка отлично подойдет.

Основные проблемы и ремонт газовой колонки «Нева»

Конструкция и оснащение водонагревателей довольно простые, но и они со временем нуждаются в ремонте. Иногда поломки можно устранить самостоятельно. Однако, если навыков недостаточно, лучше обратиться в сервисную службу. Мы расскажем, как отремонтировать основные неисправности.

Ремонт водонагревателя нужно производить в сервисных службах

Колонка «Нева» не зажигается

Если не зажигается современная газовая колонка «Нева», значит, сработал датчик безопасности. Запальник должен функционировать постоянно и при необходимости поджигать горелку. Если этого не происходит, значит, приборы отключили систему, чтобы не допустить скопление угарного газа. В данном случае необходимо заменить термопару.

Пламя в горелке должно гореть равномерно и одинаково

Почему не включается газовая колонка «Нева»

В случае если в кране не происходит подача горячей воды, значит, неполадки нужно искать в оборудовании. Причины, почему не зажигается колонка «Нева»,могут быть следующие:

разрядились батарейки, можно проверить, правильно ли они были установлены;
засорение дымохода и, как следствие, отсутствие тяги. Из квартиры можно его почистить самостоятельно, а вот со стороны улицы следует пригласить коммунальщиков;
произошла протечка в водяном узле газовой колонки или соединениях. Необходимо раскрутить систему и заменить уплотнительные прокладки;
недостаточный напор воды, нужно проверить фильтры и прочистить трубы, которые подают воду к колонке.

Все остальные проблемы могут устранять только профессиональные специалисты, которые имеют допуск для работы с газовым оборудованием.

Замену прокладок водяного шланга можно сделать самостоятельно

Где можно найти запчасти для газовой колонки «Нева»

При необходимости запасные части можно купить самостоятельно в местах продаж водонагревателей, дилерских центрах или сервисных службах. Если такой детали не оказалось, они могут привезти её под заказ. Как вариант, обратиться напрямую на завод в отдел продаж. Они подскажут, куда была отгружена необходимая деталь, или примут просьбу о её поставке.

Непрофессиональному мастеру сложно разобраться в запчастях к водонагревателю

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

наличие датчика тяги,
надёжную камеру сгорания, оснащённую системой водяного охлаждения,
автоматическое поддержание заданной температуры воды,
интегрированный пьезоподжиг,
гидравлическая система управления модуляцией интенсивности пламени,
автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Новое на сайте

Обогреватель Никатэн NT 200 керамический

Топ 12 подарков любимой девушке на день рождения

Какую выбрать газовую колонку Нева

Мы уже рассмотрели основные параметры, которые следует учитывать при выборе модели газовой колонки. Он также зависит от того, какое количество заборных точек колонка должна обеспечивать. Так, для небольшой квартиры отличным вариантом будет приобретение модели Нева 4510. Мощности в 17 кВт вполне хватит для обеспечения горячего водоснабжения.

Если более мощный агрегат, выбор очевиден – газовая колонка Нева Люкс 5514. По отзывам многих пользователей, цена на модель полностью себя оправдывает. К тому же следует учитывать, что в течение многих лет не придётся тратить деньги из семейного бюджета на ремонт и профилактику агрегата.

Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаВ обязательном порядке перед покупкой новой колонки Нева следует провести замеры давления в водопроводной магистрали (пиковые значения). Их нужно сравнить с данными, которые представляет производитель. Если минимальное значение давления не будет соответствовать паспортным данным, колонка может не включиться либо будет с первых дней работать с перебоями.

Выбор мебели

Дизайн интерьера в стиле минимализм требует подбора практичной, функциональной мебели из простых натуральных материалов. Корпусная мебель подбирается из дерева или пластика. Обычно она имеет геометрическую форму, может быть как симметричной, так и асимметричной. Мягкая мебель прямоугольного или овального типа с однотонной обивкой подходит больше всего. Ее могут украшать хромированные детали. Кровати подбирают простой прямоугольной формы. Отдают предпочтение парящим моделям, подсвеченным снизу, большим кроватям со скрытой системой хранения или круглым экземплярам.

Комнату не загромождают лишними предметами мебели, в ней должны быть только самые необходимые. Желательно, чтобы они совмещали в себе функции двух или более предметов. Например, обеденный стол – буфет, кровать-шкаф. Часто помещение оборудуют встроенной мебелью и техникой, освобождая пространство.

Современная кухня, оборудованная удобной техникой.

Преимущества и недостатки

Исходя из технических характеристик и отзывов о газовой колонке Нева-4511, можно выделить следующие преимущества:

Современный дизайн колонки.
Приемлемая цена.
Легкость в использовании.
Небольшие размеры.
Работает практические бесшумно.
Колонка оснащена индикатором включения температуры.
Недорогие запчасти.
Колонку удобно включать и выключать.
Качественная система безопасности, которая соответствует всем требованиям.
Можно регулировать уровень температуры и поток воды.
Наличие сервисных центров. Обслуживание и ремонт доступен каждому.

Но у колонки Нева-4511 есть и некоторые недостатки:

Невысокое КПД. Зарубежные производители выпускают модели с более высоким значением КПД.
Пропускная способность невысокая. Если в доме включен один кран, то другой включать нежелательно, так как в первом пойдет горячая вода.
Нельзя контролировать температуру воды на выходе. Если на входе температура воды увеличится, то из крана пойдет слишком горячая вода.
Если вод невысокого качества, то теплообменник быстро загрязнится.
Для установки колонки требуется сухая стена с качественной теплоизоляцией.
Требуется периодическая замена батареек.
Не у всех газовая колонка служит долго. Так как на срок эксплуатации влияет соблюдение всех правил пользования, а также качество сборки оборудования.

Конструкция и принцип работы ПГВ «Нева»

В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.

Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:

металлический корпус;
газовый тракт;
водяной контур;
горелку;
тракт сгорания;
систему безопасности;
систему управления;
блок регулировки.

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек

Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.

При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.

Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.

Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.

Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.

Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.

На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора

Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.

Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:

наличия пламени;
наличия тяги;
температуры воды.

Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.

К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.

Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года

Теперь, когда вы познакомились с устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.

Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования

Газовая колонка Нева 4511: устройство и технические характеристики, обслуживание и ремонт
