Электродный котел своими руками чертежи

Прежде чем приступить к изготовлению следует учесть, что львиная доля цены электродной установки приходится не на сам нагреватель, а на электронную систему управления, насос, обеспечивающий циркуляцию теплоносителя и другие комплектующие, изготовить которые в домашних условиях вряд ли получится. Ну а для тех, кто все же решил попробовать свои силы, ниже приведена пошаговая инструкция.

  1. На один конец трубы навинчивается муфта, которая будет играть роль выходного патрубка.
  2. С другого конца навинчивается тройник, обеспечивающий подачу теплоносителя.
  3. Из прочного текстолита или другого диэлектрика изготавливается заглушка, обеспечивающая фиксацию электрода по центру. Для изготовления самого электрода можно использовать стальной пруток диаметром 10-12 мм. После установки стержня заглушка вместе с электродом ввинчивается в тройник.
  4. К трубе приваривается два болта М8, которые будут служить клеммами нулевого провода и заземления.
  5. Через муфту и свободный конец тройника прибор подключается к отопительному контуру.

Особое внимание следует уделить уплотнению резьбовых соединений и устройству заземления. Современные электродные котлы отопления отличаются простотой конструкции, надежностью и длительным сроком службы и вполне могут составить конкуренцию твердотопливным и газовым котлам

Использование электричества позволяет избежать как утомительной заготовки дров или угля, так и устройства дымоходов

Современные электродные котлы отопления отличаются простотой конструкции, надежностью и длительным сроком службы и вполне могут составить конкуренцию твердотопливным и газовым котлам. Использование электричества позволяет избежать как утомительной заготовки дров или угля, так и устройства дымоходов.

Этап второй. Считаем расходы на постройку дома

Во-первых про излишнюю экономию. Почти все владельцы современных домов, которые самостоятельно занимались стройкой, уверенно заявляют, что чем больше они пытались сэкономить, тем больше им пришлось тратить в итоге. Часто это случалось из-за прорабов, которые «приблизительно» подсчитывали стоимость всех работ, а в итоге ценник вырастал в несколько раз. Главное, о чем стоит помнить — никогда не пытайтесь сокращать расходы за счет инженерного обеспечения дома и других важных частей постройки. Это действительно, в большинстве случаев, ведет лишь к увеличению ваших затрат.

Модели электрокотлов

Принцип любого электрокотла – превращение электроэнергии в тепло. Электрические агрегаты не являются самыми экономически выгодными, но КПД их использования равен 95-99%, что достаточно хорошо для подобных узлов. Такие котлы подразделяются на три вида по типу теплоносителя. Поговорим о каждом из них более подробно.

Тэновый электрический котел

Электрические котлы отопления, снабженные ТЭНами, работают по принципу электрического чайника. Вода проходит через трубчатые нагревательные элементы – ТЭНы. Выступая в качестве теплоносителя, она проходит по всей системе отопления, циркулируя с помощью насоса.

Одним из преимуществ можно назвать его компактность, аккуратный внешний вид и возможность монтажа на стену. Процесс установки не вызовет особых затруднений, а эксплуатация комфортна и проста, благодаря датчикам терморегуляторам. Автоматика позволяет поддерживать нужный нагрев, ориентируясь на данные с датчиков, которые меряют температуру воздуха окружающей среды.

Теплоносителем может выступать не только вода, но и незамерзающая жидкость, благодаря которой не будет образовываться накипь на ТЭНах, которой не избежать, используя воду.

Внимание. Накипь, образованная на ТЭНах, ухудшает теплоотдачу и энергосберегающие свойства электрического котла отопления. Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость

Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности

Данный вариант для отопления дома хорош еще и тем, что имеет невысокую стоимость. Для удобства регулировки потребления электричества, он оборудован несколькими ТЭНами, которые можно включать по отдельности.

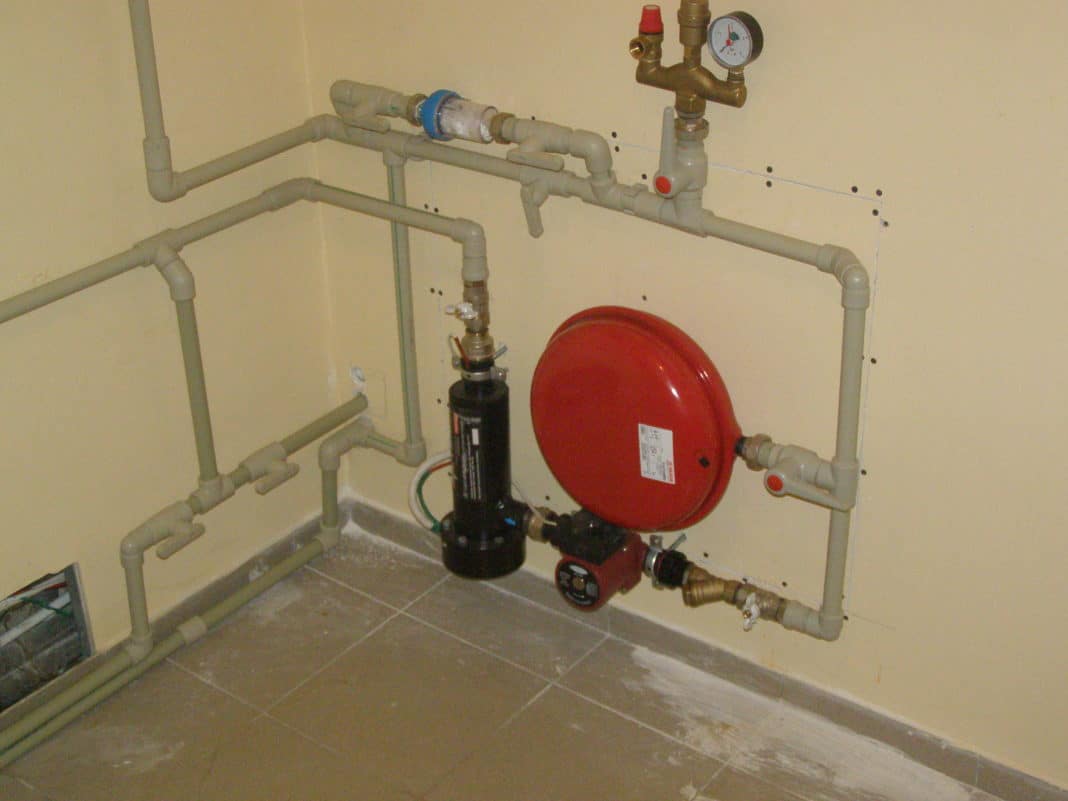

Электродный электрический котел

Принцип работы электродного электрического котла для отопления дома совершенно отличается от предыдущей модели. Нагрев жидкости происходит не нагревательным элементом. Электрод, установленный в корпусе, отдает жидкости электрический заряд, под действием которого молекулы расщепляются на отрицательно и положительно заряженные ионы. В теплоносителе происходит собственное сопротивление, что и обеспечивает интенсивный нагрев. Заливается в систему либо вода, либо специальный состав (подобие антифриза).

Данный вид электрического агрегата для отапливания дома совершенно безопасен, если произойдет утечка жидкости, он просто отключится. Электродный модели очень компактны (выглядит как небольшой цилиндр с патрубками), оборудованы датчиками замера температуры окружающего воздуха, управляются автоматикой.

Обслуживание данной модели сводится к замене электрода, так как они постепенно растворяются по мере работы, что ухудшает обогрев дома. Также нужно обязательно следить за исправной работой циркуляционного насоса, чтобы жидкость в системе не закипела. Правильная и эффективная работа электродного электрического котла для отопления частного дома возможна только с подготовленной водой – она должна иметь необходимое значение удельного сопротивления. Измерить их самостоятельно не всегда удобно и просто, как и подготовить воду. Поэтому, проще и надежнее будет купить специально предназначенную для работы в электродных котлах жидкость.

Электрический котел индукционный

Этот вид отопительного электрического агрегата для дома работает на основе индукционного нагрева жидкости ферромагнитными сплавами. Индуктивная катушка располагается в герметичном корпусе и не имеет контакта непосредственно с теплоносителем, который протекает по периметру устройства. Исходя из этого, в качестве энергоносителя для отопления дома может быть использована не только вода, но и антифризы. Данный электрический котел для отопления дома не оборудован нагревательным элементом или электродом, что улучшает его КПД. Также, отсутствие ТЭНов обеспечивает полную безопасность при эксплуатации. Этот вариант котла для обогрева дома не подвержен образованию накипи, практически не ломается и не течет.

Минусом индукционных моделей является лишь их более высокая стоимость и большие габариты. Но со временем проблема размера устраняется — на смену старым, приходят усовершенствованные модели.

Кроме данной классификации, электрические котлы для отопления частного дома разделяют на:

  • одноконтурные (предназначены только для отопления всего дома);
  • двухконтурные (обеспечивают не только отопление во всем доме, но и нагрев воды).

Также нужно выделить:

  • настенные котлы;
  • напольные котлы (производятся модели большой мощности).

Пошаговая инструкция как по изготовлению

Как изготовить котёл

Изготовление отопительной установки потребует от вас минимального набора простых запасных частей – металлической бесшовной трубы и электрода.

Изготовление автономной установки для отопления потребует наличия следующего технологического оборудования и запасных частей:

  • бытовой сварочный аппарат;
  • металлический стержень длиной 10 – 15 миллиметров и диаметром 25 – 35 миллиметров;
  • металлическая бесшовная труба, диаметр которой не должен превышать 100 миллиметров, а ее длина должна быть меньше 250 миллиметров. Труба будет играть роль нагревательной емкости и должна быть покрыта термостойкой краской, способной выдерживать температуру не менее 120 °C, а в ее торцах должна быть нарезана трубная резьба соответствующего диаметра;
  • патрубки диаметром 32 миллиметра для включения аппарата в автономную отопительную систему и перемещения теплоносителя с наружной резьбой;
  • боковые заглушки;
  • для заземления отопительного аппарата и подключения нулевого провода присоединительные клеммы;
  • прокладки сделанные из паронита или другого материала для обеспечения герметизации котла;
  • втулка из стеклотекстолита, фторопласта или другого диэлектрика необходимые для изоляции электрода.

При подборе деталей необходимо обращать внимание на материал, из которого они изготовлены. Нежелательно использовать разные металлы, так как в этом случае не исключена вероятность случайного создания гальванической пары

Это неизбежно приводит к активному образованию накипи на одном из электродов.

Порядок действий для сборки нагревательной установки

После того как вы подобрали необходимые детали можно начинать собирать электродный котел своими руками, чертежи или эскизы которого вы подготовили заранее. Процесс сборки предельно прост и не потребует особых навыков, а значит, с ним может справиться любой домовладелец. Порядок действий следующий:

  1. Разметьте и отрежьте куски стальной бесшовной трубы для изготовления корпуса и патрубков установки необходимой длины. При помощи болгарки сделайте небольшие сферические выборки на наружной поверхности корпуса. Они необходимы для облегчения сверления отверстий в местах приварки патрубков. Просверлите отверстия соответствующего диаметра.
  2. Нарежьте трубные резьбы в корпусе используя специализированные метчики и плашки. В случае их отсутствия закажите нарезку резьбы, изготовление заглушек, изолирующей втулки и электрода в ближайшей мастерской или на промышленном предприятии. Облегчению монтажа будет способствовать профрезированный шестигранник на сторонах пробок.
  3. Приварите готовые клеммы или винты для их крепления для присоединения заземляющей клеммы и «нуля», а также патрубков к телу отопительного агрегата. Размеры винтов должны соответствовать выбранным деталям.
  4. Закрепите внутренний электрод в заглушке и вкрутите его в самодельный электродный котел. Закрутите обе пробки с установленными на них прокладками.
  5. Покройте собранное изделие эмалью или другой краской, которая способна выдерживать температуру не менее 120 °C.
  6. Проверьте герметичность сварных швов и резьбовых соединений собранного электродного котла до его установки в систему автономного отопления. Для проверки зачистите сварные швы от шлаков и покройте мыльной пеной. Для создания избыточного давления и проверки герметичности используйте компрессор
  7. Встройте собранную установку в имеющуюся отопительную систему.

Встраивая нагревательный аппарат в систему обогрева, не забудьте об обязательном монтаже группы безопасности. В нее должны войти предохранительный клапан, манометр и воздухосбрасыватель.

Проходной выключатель: схема подключения устройства из разных мест

Обязательная обработка поверхности

Чтобы уменьшить количество смеси для наливного пола и достичь показателя расхода, заявленного производителем – необходимо проводить обязательную обработку основания. В список процедур входят:

  • производится заделка трещин, которые способны поглотить большой объем самовыравнивающего раствора;
  • заполняются шпаклевками выбоины, ямки. В местах, где бетон крошится – его по возможности удаляют до прочной поверхности;
  • мусор и пыль сметаются, проводится влажная уборка;
  • чтобы каждый кв метр поверхности впитывал приблизительно одинаковое количество смеси для наливного покрытия, избавляются от жирных пятен, выступающей соли. Для этого применяются специальные химические средства;
  • делается обработка грунтовками глубокого проникновения. Применяются универсальные, акриловые водоэмульсионные составы;
  • для бетона – имеет смысл применить грунтовки эпоксидного класса. Они не только проникают в поверхность, но и снижают показатель впитывания.

При обработке основания грунтовками улучшается качество поверхности. А именно связывается пыль, происходит укрепление, выравнивание характеристик впитывания, уменьшение показателя потери влаги из финишного покрытия. Поэтому перечисленные работы нужно проводить обязательно, чтобы расчет наливного пола на 1 м2 показывал достоверные данные.

Результат проведенной обработки – получение покрытия с равным показателем биения уровня по квадратуре (например, пол с наклоном, впадиной или падением уровня по периметру комнаты).

Ремонт пола

Устройство и принцип работы

В основе такого способа нагрева теплоносителя лежит процесс хаотичного перемещения ионов воды под воздействием переменного электрического тока. Любой подобный котёл состоит из массивного электрода, на который подаётся напряжение, а в качестве второго электрода с нулевой фазой выступает металлический корпус нагревателя. Дальнейший процесс напоминает электролиз, только ионы движутся не от катода к аноду, а хаотично перемещаются в разные стороны с частотой 50 Гц.

Устройство электродного котла

Электролит обладает плохой проводимостью и большим сопротивлением, чем сталь или алюминий, поэтому при прохождении через него электрического тока происходит выделение тепловой энергии. Мощность устройства рассчитывают по формуле: P=U*I, где U – подаваемое напряжение (В), а I – сила тока (А).

Преимущество такой схемы перед ТЭНом заключается в отсутствии промежуточной теплоизоляционной прослойки между нагревательным элементом и теплоносителем, что обеспечивает максимально возможный КПД. Фактически вся подаваемая электроэнергия преобразуется в тепловую.

Схема преобразования электроэнергии в тепловую

Классификация самодельных котлов

Существует три разновидности электрических котлов. Первый вариант — работающие на ТЭН. Они оснащены трубчатым электронагревателем, который под действием электричества нагревается и передает тепло жидкости. Нагреватель имеет изоляцию, благодаря чему теплоноситель не находится под напряжением.

Второй вариант — индукционного действия. Он укомплектован трансформатором с обмоткой, причем труба отопления выступает в качестве индукционной катушки. Нагрев теплоносителя происходит за счет вихревых токов, возникающих на обмотке.

Наконец, третий вариант, электродный – жидкость является не только теплоносителем, но и является составной частью электрической системы. Собрать электродный котел своими руками довольно просто, но высокие требования предъявляются к электробезопасности этого оборудования.

Видео описание

Обзор популярных моделей и цен

Модели ионных котлов отличаются размерами, внешним видом, техническими характеристиками и стоимостью.

Галан

Производитель электронных котлов ЗАО «Галан» базируется на территории России. Фирма занимается производством отопительного оборудования с 1992 года. Наиболее известные модели — «Гейзер», «Галан Очаг», «Вулкан».

С помощью электрокотлов этой компании можно отапливать любые помещения, независимо от площади: квартира, гараж, дача, коттедж, офис, склад, магазин, производственный цех. Мощность агрегатов начинается с 3 кВт.

В комплект оборудования дополнительно входят: немецкая высококачественная автоматика, выносной блок контроля температуры, который можно программировать на неделю вперед. Изделия поставляются с компакт-дисками, на которых можно найти необходимые схемы, чертежи и советы по эксплуатации.

Котлы данной фирмы способны работать круглые сутки в автоматическом режиме. Для настенных моделей применяется специальный антифриз, температура замерзания которого -40 градусов по Цельсию.

Стоимость — от 4100 рублей.

EOU

Это ионные отопительные устройства от украинской компании ТМ «EOU». Они являются альтернативой традиционным приборам. В качестве теплоносителя используется вода, что делает установку экономичной, безопасной, надежной и долговечной, по сравнению с обычными котлами.

Благодаря компактным размерам модели легко устанавливаются в любом доме. Для изготовления электроотопительного прибора используются прочные и стойкие к внешнему воздействию материалы. ЭОУ — это автономные, пожаробезопасные и бесшумные устройства, которые подходят для различных помещений. Встроенный контроллер «AEZ» позволяет запускать установку, не подготавливая теплоноситель. Гарантийный срок — 6 лет.

Стоимость — от 5400 рублей.

BERIL

Агрегаты изготавливаются компанией «Русские котлы» с 1998 года. Оборудование пользуется популярностью в России, Европейских странах, Корее. При помощи отопительных котлов «Берил» можно отапливать: дачные дома, гаражи, коттеджи. Изделия имеют отличительную особенность — электроды, в конструкции которых используются композитные материалы. Это позволяет снизить потребление электроэнергии.

Другие особенности котлов «Берил»:

  1. Энергоблок расположен сверху. Благодаря этому подключение оборудования становится еще проще.
  2. Для профилактики, замены или ремонта блока электродов не нужно отсоединять котел от системы.
  3. Наличие посторонних включений в теплоносителе не способно повлиять на качество работы установки.
  4. Изоляционные и уплотнительные материалы имеют повышенную теплостойкость — до +250 градусов по Цельсию.
  5. Эксплуатационный срок — не менее 10 лет.

Стоимость — от 4450 рублей.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

  • высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
  • теплогенератор нужно подбирать с минимальным запасом 20%;
  • если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;

    Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков

  • в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
  • мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

  • громкие звуки включения от срабатывания контактора или магнитного пускателя;
  • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод — фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Преимущества:

  • небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
  • отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
  • устойчивость к перепадам напряжения;
  • высокая скорость нагрева и остывания, что означает легкость регулировки;
  • экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя;
прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током;
важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии.

1 вариант

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Как появились электродные котлы

Такие устройства, как электродные котлы отопления, были созданы еще в середине прошлого столетия предприятиями оборонного комплекса для подводного флота Советского Союза. В частности – это было для того чтобы производить отопление отсеков подводных лодок, которые имели дизельные двигатели. Такой прибор по тем временам полностью соответствовал всем условиям заказа подводного флота. Ведь устройства имели довольно маленькие размеры, если сравнивать их с обычными котлами. Им не требовалась вытяжка, при работе такие устройства не шумели. При всех достоинствах они эффективно нагревали носитель тепла, а стоит заметить, что использовалась для этого морская вода. Далее к 90-тым годам заказы для оборонного комплекса уменьшились в объемах, так, и потребности военного флота в таких котлах прекратились.

Таким образом, мы видим, что электродные котлы современного вида – это устройства, которые были доведены до совершенства относительно недавно. В современности такие приборы пользуются популярностью в бытовых условиях, как показывают отзывы о них.

Современные электродные котлы отопления

Виды и принцип работы

Решив сделать электрокотел для отопления дома своими руками, нужно разобраться в разновидностях таких приборов. Можно изготовить электродный и индукционный вид котлов. Существуют и другие разновидности, но они являются лишь модификациями этих основных видов. Второе название электродного котла – ионный агрегат. Его так называют, потому что в устройстве электрическая энергия преобразуется в тепловую.

Электродный котел

Самодельный электродный нагреватель имеет компактные размеры, поэтому легко закрепляется на трубе и не нуждается в отдельном месте для установки на полу или навешивания на стене. Для большей прочности и безопасности его закрепляют на двух саморезах, но при желании можно их не использовать.

Внешне вся конструкция выглядит как отрезок трубы протяженностью 400 мм. С одной стороны труба наглухо заварена, а с другой из нее торчит стальной стержень. Сбоку или в одном из торцов установлен патрубок для циркуляции теплоносителя по трубам.

Тэновый котел, сделанный своими руками, процесс изготовления которого мы описали выше, должен иметь два патрубка сбоку для подключения обратного и подающего трубопровода с циркулирующим теплоносителем.

Существует несколько вариантов расположения этих патрубков:

  1. Один отрезок трубы может быть установлен в торцевой части прибора, а другой приваривается к отверстию в боковой части. Таким образом, он устанавливается перпендикулярно к оси первого патрубка.
  2. Второй вариант крепления подразумевает установку двух патрубков в боковой части агрегата. Получается, что оба трубных отвода устанавливаются параллельно друг другу, но перпендикулярно в отношении основной емкости нагревателя.

Самодельный нагреватель имеет следующий принцип работы:

  • в составе теплоносителя постоянно циркулируют положительно и отрицательно заряженные частицы (которые называются аноды и катоды);
  • при подаче напряжения ионы устремляются к электродам с противоположным зарядом;
  • поскольку полярность электродов постоянно меняется с частотой 50 раз в секунду, ионы движутся то в одну, то в другую сторону;
  • такое хаотичное движение ионов вызывает трение частиц и их нагревание (из-за этого температура теплоносителя повышается).

Сделав электрокотел для отопления своими руками, стоит не забывать, что у него есть свои недостатки. Минусы связаны с тем, что тепловой носитель постоянно пребывает под напряжением, поэтому перед подачей в отопительный контур его тщательно очищают от солей и других примесей, которые могут оседать на стенках трубопроводов и нагревательном элементе.

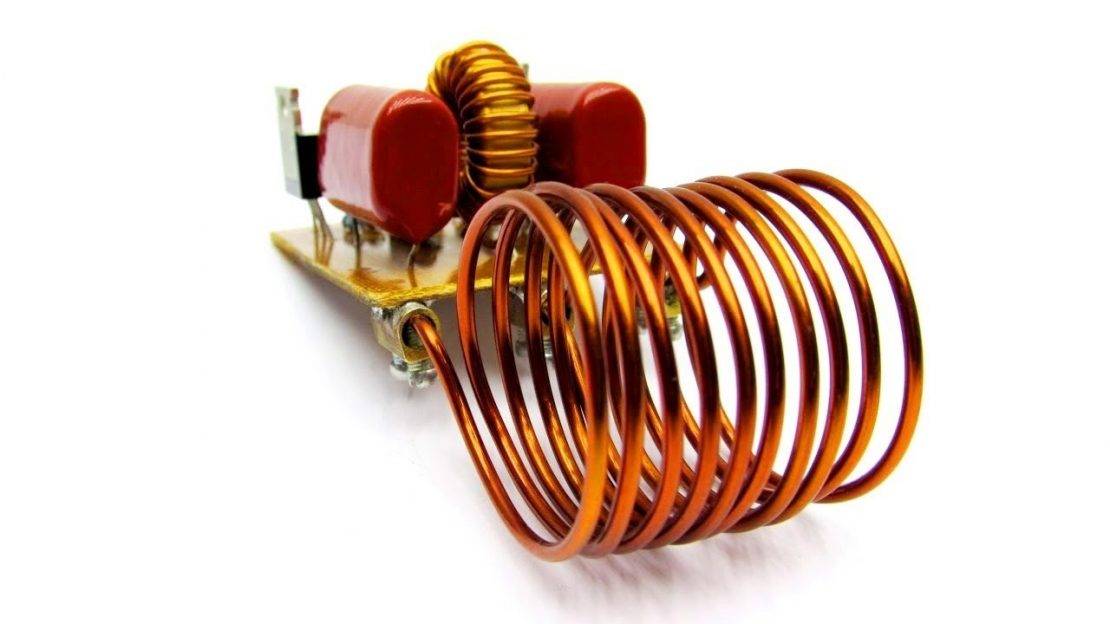

Индукционный агрегат

Принцип работы электрических агрегатов индукционного типа основан на нагреве теплоносителя посредством магнитного поля, которое формируется электротоком.

В составе этих приборов есть следующие составные части:

  • катушка;
  • корпус нагревателя;
  • сердечник (здесь и происходит нагрев теплоносителя);
  • утеплитель.

В котлах индукционного типа тепловой носитель не пребывает под напряжением, как в агрегатах электродной разновидности. Это обеспечивается полной изоляцией жидкой среды от элементов, проводящих электричество.

Обмотка катушки из меди подключается к сети через систему автоматики. После этого в катушке формируется магнитное поле, которое разогревает трубу, выполняющую функции сердечника. Поскольку внутри него циркулирует теплоноситель, тепло сразу передается жидкости. В процессе работы корпус прибора не нагревается. Для этого в конструкции корпуса предусмотрена прослойка специального утеплителя.

Сам сердечник имеет изогнутую конфигурацию, чтобы обеспечить более длительное прохождение теплоносителя по этому участку с целью его достаточного нагрева. Срок службы индукционного котла доходит до 25 лет. Ломаться в этом агрегате просто нечему, поэтому он прослужит до тех пор, пока трубу сердечника не испортит коррозия.

Принцип работы самодельного электродного котла

Жидкость, налитая в «стакан», в нашем случае это вода, начинает через время кипеть. Пар, который постепенно образуется, начнет подниматься по трубе и отдавать тепло, превращаясь в воду. Вода же будет стекать вниз по наклоненной трубе и медленно оказываться в «стакане». Потом цикл будет начинаться снова.

Высокий уровень экономичности такого отопления при больших объемах обогрева позволяет делать их небольшого размера, что является еще одним преимуществом.

Если нужно обогреть большой объем помещений, то можно создать несколько электродных котлов в различном порядке для получения нужных характеристик на выходе. Дополнительный плюс в том, что такие котлы можно монтировать и устанавливать без получения на это специального разрешения.

Получение оборудования высокой экономичности в процессе производства тепла — это только одна из целей обогрева помещений в зимнее время года. Другая сторона проблемы — это небольшой расход тепла на получение комфортного микроклимата в помещениях разного типа и назначения

Важно также позаботиться о теплоизоляции дома или квартиры, и о соблюдении энергосберегающих технологий конструкций при строительстве дома в целом

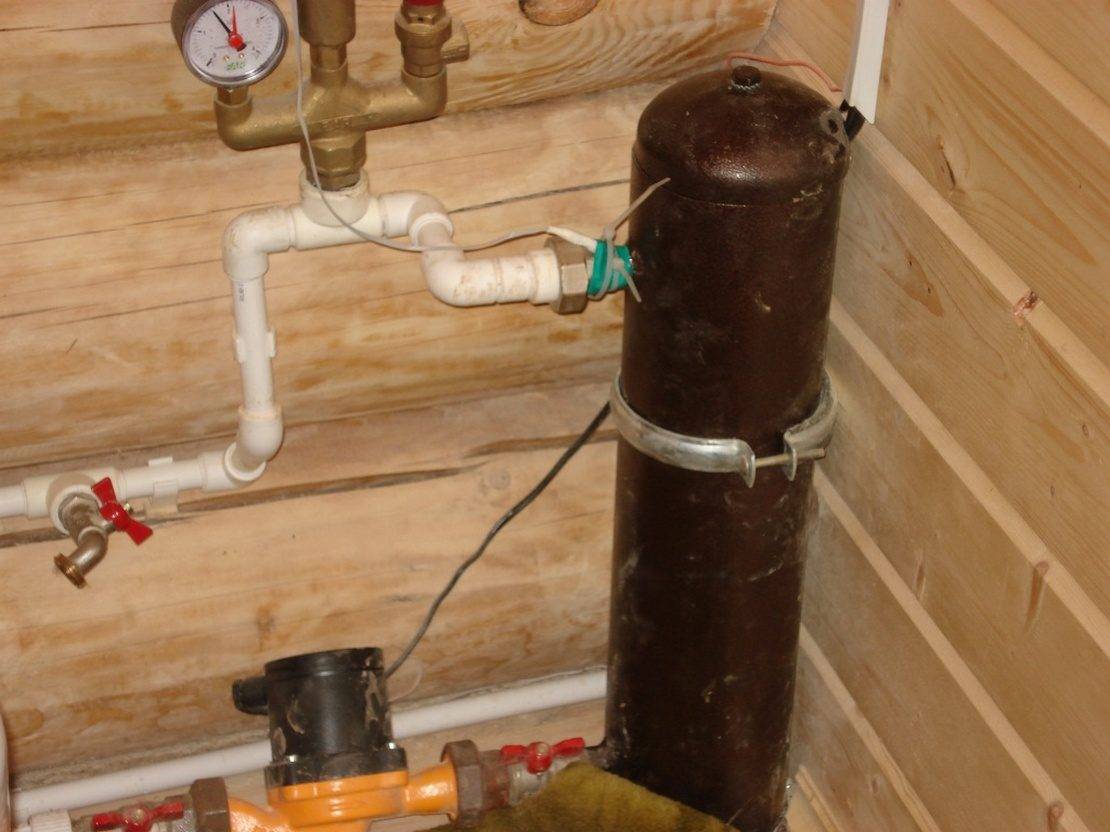

Создание электродного котла из подручных средств

Теперь мы решили предоставить вашему вниманию пошаговую инструкцию по созданию электродного отопительного котла в домашних условиях. Выполнить создание можно из материалов, которые есть на фото ниже.

Для изготовления электродного котла вам может потребоваться:

  1. Сварочный аппарат.
  2. Труба диаметр, которой должен быть не более 10 см.
  3. Электрод.
  4. Тройник, который будет иметь подходящий диаметр.
  5. Муфта, которая позволит выполнить соединение с вашей системой.
  6. Изоляторы для электрода и клемм.

Процесс сборки электродного котла достаточно прост. Чтобы собрать устройство вам нужно выполнить следующие этапы:

  • На трубу вам необходимо накрутить муфту и тройник. Затем вам нужно затянуть изделия, чтобы в дальнейшем не возникли протечки.
  • Теперь вам нужно поместить электрод со стороны тройника в трубу. Внутри он должен быть неподвижным и закрепить его можно с помощью специального изолятора. Главным фактором считается то, что вы должны обеспечить изоляцию между трубой и электродом. Теперь вы можете высверлить отверстие в трубе и вставить в него стержень.

  • На корпус устройства нужно приварить два болта М8 или М10. Они должны подсоединяться к нулевой клемме. Оголенные точки вам нужно заизолировать. Этот процесс позволяет обезопасить себя от удара электрическим током.
  • Теперь необходимо выполнить установку самодельного электродного котла в систему отопления. Он имеет небольшие габариты и поэтому спрятать устройство можно даже под раковиной.
  • Теперь вам нужно запустить отопительную систему.

Это вся технология изготовления, которой вы можете воспользоваться. Чертеж вашего устройства должен выглядеть, так как изображено на фото ниже.

Кроме этого, вы также можете посмотреть видео. На этом видео представлен владелец электродного котла. Если вам будет интересно прочтите про лучшие потолочные обогреватели.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
