Виды электрокотлов 380 вольт для отопления

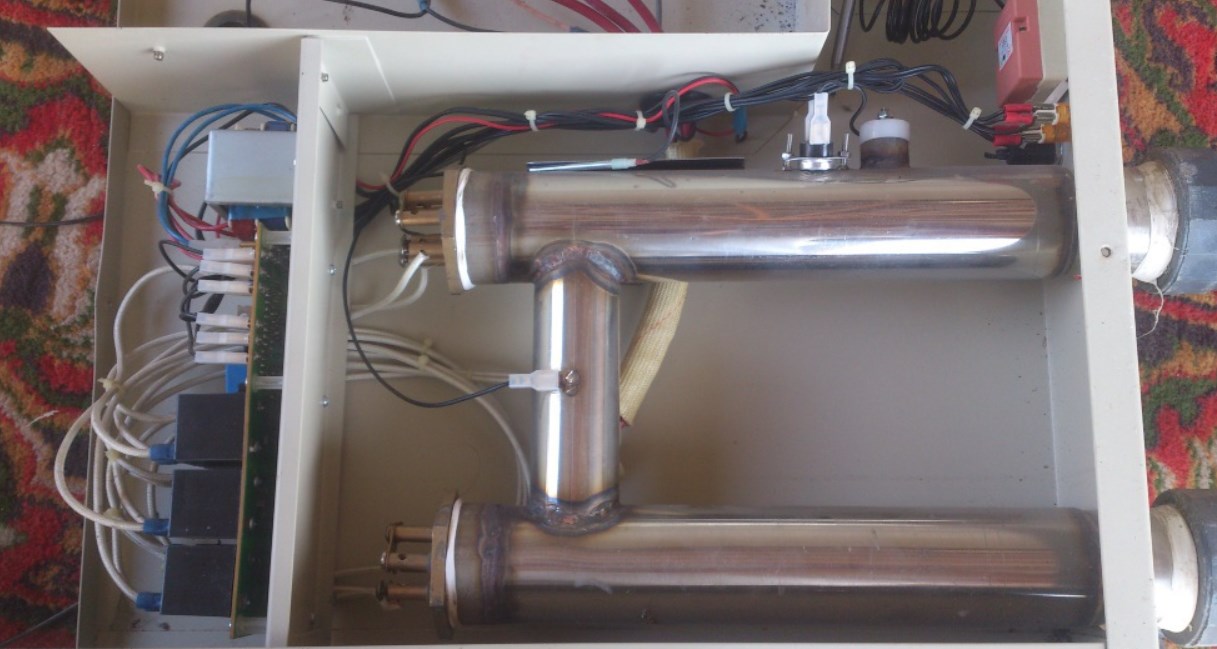

Тэновые котлы

Если внутри котла имеется нагревательный элемент в виде трубки, он называется тэновым. Установки принято считать безопасными в использовании. Для очистки воды дополнительно применяются стержни. Котлы данного типа могут быть одно- или двухконтурными. Процесс нагрева ТЭНа осуществляется за счёт подачи напряжения. Он, свою очередь, отдает тепло воде.

На рынке прилагаются модели с регуляторами мощности. Есть устройства класса эконом, стандарт. Модели бесшумны в работе, характеризуются высоким КПД. Теплообменники отличаются по форме, чаще всего они делаются из меди.

Обратите внимание! Спросом пользуются котлы с высокой степенью автоматизации. Пользователи отдают предпочтение моделям немецкого производства

Основные особенности однофазных вариантов:

  1. Стабильность работы.
  2. Частота 50 герц.
  3. Давление от 2.5 бар.

Существуют агрегаты с трехуровневой системой защиты, большинство из них просты в эксплуатации, без проблем настраиваются. По характеристикам стоит отметить разнообразие габаритов, средний вес 15 кг.

Особенности трехфазных моделей:

  • защищённость корпуса;
  • быстрый нагрев;
  • простота эксплуатации.

Теплообменники зачастую делаются из стали, патрубки отличаются по диаметру. Есть варианты с функцией понижения давления. Также встречаются товары с высокой степенью электрозащиты. Индукционные котлы

Устройства функционируют за счёт процесса электромагнитной индукции. Внутри котлов имеется не только сердечник, но и катушка. Электрическая энергия проходит через преобразователь и попадает на трубку. Накал катушки приводит к нагреву обмотки. На рынке легко найти модели класса эконом либо стандарт.

Обратите внимание! Для частного дома встречаются котлы с полной комплектацией, есть инструкция, необходимые патрубки подключения. Популярностью пользуются одноконтурные варианты мощностью от 6 кВт

У них защищённый насосы, учитывается значительная площадь отопления. Хорошие модели имеют КПД от 98%

Популярностью пользуются одноконтурные варианты мощностью от 6 кВт. У них защищённый насосы, учитывается значительная площадь отопления. Хорошие модели имеют КПД от 98%.

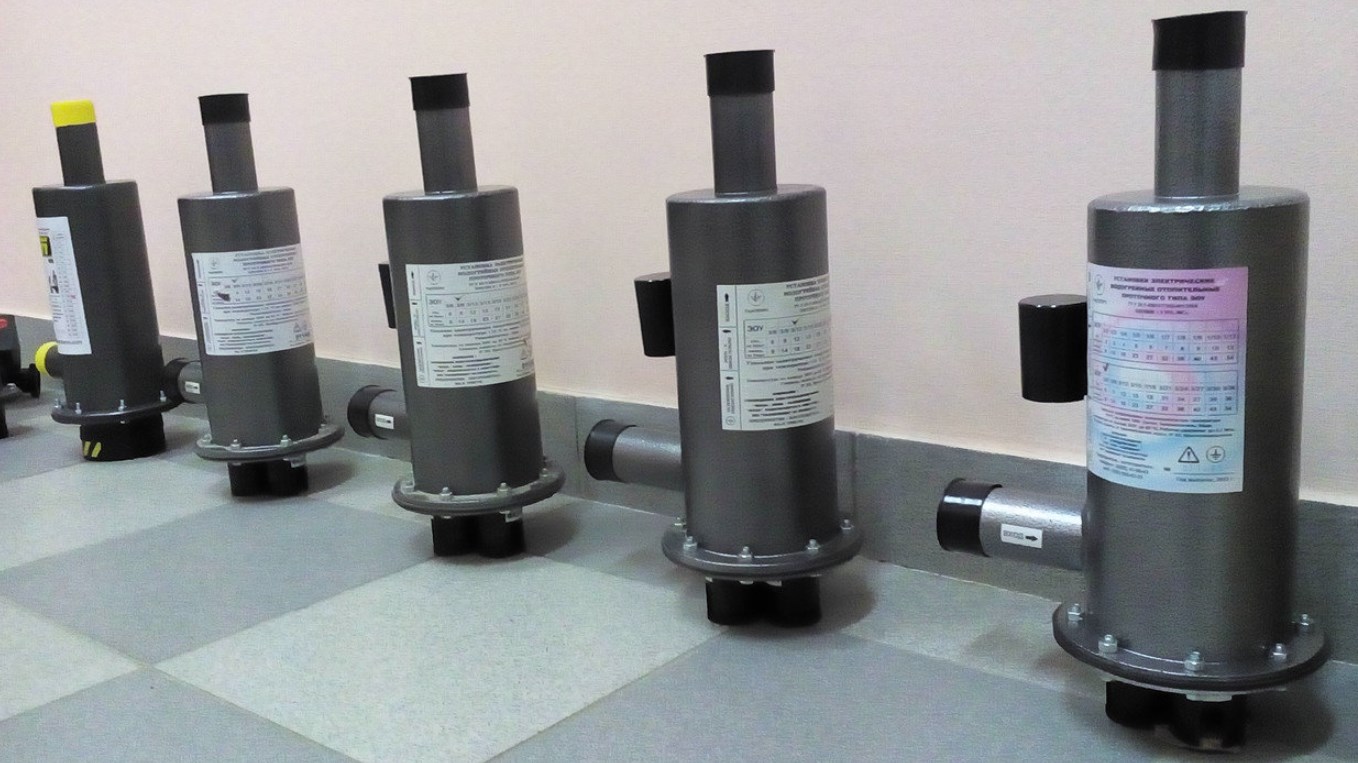

Электродные системы

Если рассматривать электронный трехфазный электрокотел, он работает за счёт воздействия на теплоноситель электрическим током. Для этого требуется заземление, а также автоматика. На выборы для пользователей представлены товары низкой и высокой мощности. По отзывам владельцев, они хорошо защищены, чаще всего встречаются двухскоростные циркуляционные насосы. Хорошая модель стоит около 12000 руб.

  • функция защиты от снижения давления;
  • широкий температурный диапазон;
  • качество теплообменника;
  • наличие изоляции;
  • использование гидроблока;
  • расширительный бак;
  • подходят для небольших домов;
  • использование вентиля.

Электродные котлы отличаются мягким стартом и просты в подключении. Пользователи без проблем смогут их настроить. Есть варианты эконом-класса мощностью до 10 кВт.

Нюансы монтажа

Монтаж начинает с выбора места под электрокотельную, при установке мощных агрегатов более 6 кВт рекомендуется отдельное помещение без доступа посторонних лиц и детей. ТЭНовые конструкции отопительного котла промышленного изготовления допускается устанавливать на кухне.
ЭК располагают так, чтобы около него оставалось свободное место для обслуживания и ремонта.
Минимальные просветы:

  • до верхнего перекрытия помещения — 0.80 м;
  • до «0» отметки в случае навесного типа — не менее 0.50 м;
  • до стен — 0.05 м;
  • до труб — более 0.50 м;
  • перед фронтом котла — более 0.70 м.

Важное значение имеет уровень расположения корпуса – он должен быть строго горизонтальным. Установка котла зависит от типа системы отопления – при естественной циркуляции электрокотел располагается в нижней точке, с принудительной циркуляцией – в любом удобном месте.. Возможна установка не одного агрегата, а несколько, в этом случае обвязка их осуществляется параллельно, чтобы они работали с одинаковой нагрузкой

Возможна установка не одного агрегата, а несколько, в этом случае обвязка их осуществляется параллельно, чтобы они работали с одинаковой нагрузкой.

Алгоритм установки:

  1. Для настенной конструкции сначала устанавливают кронштейны, которые поставляются в комплекте с агрегатом.
  2. После крепления их на стене дюбелями или анкерами навешивают корпус.
  3. Напольный агрегат устанавливают на ровной подставке из диэлектрика.
  4. Обвязывают контуры отопления и ГВС.
  5. Устанавливают запорно-регулирующую арматуру на входном и выходном патрубке.
  6. Устанавливают грязевик датчики, манометры и термометры по рабочей схеме.
  7. Подключают агрегата к электросети. В качестве кабель-канала можно использовать гофрированный гибкий трубопровод.
  8. Если скачки напряжения в сети нередки, то подключение нужно выполнять через стабилизатор.
  9. Устанавливается электрозащита, мощность предохранителя выбирают выше самой большой токовой нагрузки котла в рабочем состоянии, заземление при подключении обязательно. Выполняют заземление 3- или 5- жилой в кабеле.
  • Нулевой рабочий провод N присоединяют к нулевой шине щитка.
  • Заземляющий РЕ провод присоединяется к своей шине «Земля».
  • Для силовой линии используют марку ВВГ кабеля с количеством жил 3 или 5, с сечениями соответствующей мощности ЭК, обычно размер обозначен в паспорте изделия.
  • Двухконтурный котел обвязывается через трехходовой клапан электрического типа. По сигналу термостата, он направляет поток теплоносителя на подогрев контура ГВС либо отопления.
  • После окончания монтажный работ котел осматривают и убеждаются в том, что он установлен строго горизонтально и к нему подключены все коммуникации.
  • Заполняют котел водой и под водопроводной водой делают опрессовку — определяют утечки в соединениях и исправность запорно-регулирующей арматуры.
  • Проверяют работу электрооборудования котла и циркуляционного насоса встроенного в котел.
  • Тестируют работоспособность датчиков и автоматики безопасности.

Электрические котлы с насосом это самый передовой метод отопления с возможностью современной регулировкой нагрева от 0 до 100 %, Используя систему «Умный дом» управление можно выполнять онлайн, вне стен дома. И хотя сам насос потребляет дополнительное электричество для своей работы, эти затраты окупаются быстро с учетом комфортности, автономности и безопасности услуг

Самое важное – у этой схемы большое будущее, учитывая, что в нее легко интегрируются любые вторичные энергоресурсы зеленой энергетики, в связи, с чем данный вид теплоснабжения набирает популярность во всем мире

Подключение в систему отопления

Схема подключения к сети

Для подключения трехфазного котла нужно придерживаться специальной схемы. Этот процесс лучше доверить специалисту, который должен разбираться в нагревательных приборах и знать принципы работы датчиков, насосов и прочих элементов. Схема подключения электрических котлов к отопительной системе состоит из нескольких стандартных этапов. Чтобы избежать возможных проблем, нужно соблюдать основные правила:

  1. Для закрепления элементов агрегата нужно использовать трубы из пластика либо перемычки из диэлектрического материала.
  2. Насос циркуляции ставят на трубе для обратной подачи.
  3. На трубе для подачи нагретого носителя тепла ставят группу безопасности.
  4. При использовании малого контура запорную арматуру нужно ставить после него.

Выделенная мощность на участок

Иногда задают вопрос, зачем, собственно, вообще нужны эти маломощные электрические котлы, которые работают только от сети 220 вольт?

Оказывается, есть ситуации, когда только такой теплогенератор способен обогреть вашу дачу или загородный дом.

Например, в условиях СНТ редко когда выделяется требуемые и нужные по закону 15 кВт на участок. Их просто физически нет в тех сетях, которые подведены к дачным кооперативам, особенно к старым.

И вот в таких условиях на каждый дом в СНТ выделяется 2-3 кВт, редко когда 5кВт на участок. Получается, что, по большому счету, этого хватит только чтобы холодильник подключить да электрочайник завести.

Но, если есть необходимость поддерживать плюсовую температуру в дачном доме в отсутствие хозяев, можно установить электрокотел на 1, 2, 3 кВт и обогревать загородный дом площадью 20-30 квадратных метров.

Не бог весть что, но в таких условиях более чем достаточно. Тем более, если вы сове загородное жилище утеплили.

Так вот, любой котел, работающий от трехфазной сети, будет в таких условиях бесполезен. Вернее, его можно будет переделать в однофазный, подключив всего 1 ТЭН из трех.

А вот маленький котелок на 1-3 кВт вполне будет справляться со своей задачей, потребляя ток от сети 220 вольт.

Еще по этой теме на нашем сайте:

  1. Электрический котел ЭВАН ЭПО ЭКОНОМ – обзор и отзывы владельцев Эти электрические котлы серии ЭКОНОМ, выпускаемые компанией ЗАО «ЭВАН», которая теперь перестала быть независимой, и куплена большим холдингом NIBE, вполне.

Какой выбрать электрический котел отопления для дома Выбирая электрический котел отопления для дома, нужно ответить себе всего лишь на три вопроса: какой площади будет дом, какая электрическая.

Лучший электрический котел для отопления частного дома — отзывы, расход, где купить На любой электрический котел для отопления частного дома отзывы могут быть как положительные, так и отрицательные. Еще ни разу в.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

  • силовой кабель с медными жилами;
  • дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
  • заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».


Схема автоматики при однофазной сети 220 В

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.


Схема соединений при подключении котла к трехфазной сети 380 В

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

  1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
  2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.Связка заземлителей (слева на фото) и прокладка шины в дом (справа)
  3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
  4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Проходной выключатель: схема подключения устройства из разных мест

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.Общая схема реализации системы отопления в доме.

Особенности выбора

После принятия решения о покупке электрического котла, нужно разобраться с видами и техническими параметрами, которые отличают различные модели.

Технические характеристики отопительных электрических котлов ЭВП Stanless

Виды котлов

Электрические котлы бывают:

  1. ТЭНовые.
  2. Индукционные.
  3. Электродные.

ТЭновые котлы – самые распространенные. Работают так же, как чайник. Передача тепла в комнату происходит за счёт перегона по трубам воды, прогретой ТЭНами котла. В разных моделях котлов может быть от 1 до 3 ТЭНов. Мощность, указанная для электрокотла – это суммарная мощность всех его ТЭНов. Воду в трубах гоняет циркуляционный насос.

На рынках, модели уже давно – работа отлажена, конструкция продумана.

ТЭновый котел отопления – схема

Индукционный котёл. У него есть трубка из диэлектрика, обмотанная проводом внутри которой расположен сердечник замкнутый сам на себя (сделанный из любого металла, к которому может прилипнуть магнит). Ток, проходя по катушке, создаёт электромагнитное поле и заставляет двигаться молекулы в сердечнике, разогревая его.

Индукционный котёл – очень надёжный прибор. Единственное, что может в нём поломаться – это электронный блок управления. Цена индукционных котлов выше, чем у других. Но заверения продавцов о новаторских технологиях и большой экономичности – основаны ни на чём и противоречат законам физики. Индукционные принципы были открыты М.Фарадеем почти 2 века назад и давно с успехом применялись в промышленности.

Индцукционный электрический котел

Электродные котлы греют за счёт того, что сквозь воду проходит ток. Проблема в том, что использовать можно только воду, которая может называться «питьевой» по ГОСТу.

Электроды в таких котлах со временем растворяются и требуют замены.

ТЭновые котлы не стоит подключать к проточной подаче воды – на ТЭНах образуется накипь, бороться с которой труднее, чем в чайнике. Поэтому лучше в системе использовать один и тот же теплоноситель. Присмотритесь так же к моделям, в которых есть фильтры.

Мощность

От габаритов помещения, которое предстоит отапливать, будет зависеть мощность агрегата.

Немаловажную роль будет играть качество утепления и теплопроводность стройматериалов, использованных при постройке дома.

Приблизительный расчёт для надёжно утеплённого дома с высотой потолков около 3 метров:

На 10м2 площади требуется 1 кВт электроэнергии.

Если дом расположен в районах с суровыми зимами, к получившимся показателям мощности, нужно добавить 10%.

Выбирайте агрегаты, в которых мощность можно регулировать с учётом погоды (термостат может быть встроен, а может подключаться отдельно). Тогда теоретические затраты на электричество на деле окажутся гораздо ниже.

Напряжение и кабель

В обоих случаях требуется подключаться через отдельный автомат на счётчике, который защитит сеть.

Прежде чем покупать мощные котлы оцените реальные возможности ваших электросетей.

Сечение кабеля должно быть тем больше, чем выше на него нагрузка и чем больше приборов одновременно будет работать в доме.

Например, медный провод 4мм2 при напряжении 220 v сможет питать котёл 8 кВт, а при напряжении 380 v– мощностью 19кВт. Медный провод сечением 6 мм2 при напряжении 220 v потянет 10 кВт мощности, а при напряжении 380 v – 26 кВт.

Производитель

Самые доступные, при этом хорошо себя показавшие в работе котлы, отечественных фирм – РусНит, Невский, Эван.

Дороже всех обойдутся немецкие агрегаты (Bosch). Они напичканы автоматикой и славятся надёжностью.

Котел отопления настенный Эван

Другие популярные производители:

  • Eleko, Elbeva, Protherm (Словакия) – адаптированы под Российский климат;
  • Dacon (Чехия) – около 30 котлов мощностью от 4 до 60кВт;
  • Kospel (Польша).

Комплектация котла

Приобретая котёл, обратите внимание на сопутствующие приборы. Либо узнайте у продавца о возможности подключения этих приборов

Какие-то из них обязательны (например, циркуляционный насос для ТЭНовых котлов). Другие же устанавливаются по желанию, для удобства.

Обязательно должны быть:

  • Циркуляционный насос;
  • расширительный бак;
  • программатор.

Дополнительно на некоторых моделях могут быть:

  • Фильтры от накипи;
  • термостат;
  • терморегулятор;
  • световые индикаторы режимов работы;
  • дистанционное управление;
  • каскадное включение ТЭНов;
  • стабилизатор напряжения;
  • лопастное реле потока;
  • всевозможные датчики и контроллеры.

Стараясь как можно больше удешевить прибор, некоторые фирмы заменяют металлические детали пластиковыми, которые могут плавиться под действием высоких температур.

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Техническое устройство

Емкость с трубчатым электронагревателем (ТЭНом). Электрический котел для дома — простой с технической точки зрения агрегат. По сути, это аналог электрического чайника. Он представляет собой сосуд, внутри которого установлен ТЭН, или, если угодно, «кипятильник». Внешний вид прибора, расположение устройств управления, цвет корпуса, материалы отделки принципиального значения не имеют — можно выбирать на свой вкус.

Однако некоторые технические различия, о которых следует знать, у этих приборов все же имеются.

На фото:

Устройство прибора: 1. котел; 2. входной патрубок; 3. выходной патрубок; 4. нагревательные элементы; 5. задняя панель; 6. клеммный блок для подключения сетевого кабеля; 7. зажим заземления; 8. клеммник для подключения циркуляционного насоса; 9. разъем для подключения датчика температуры воздуха; 10. панель управления; 11. предохранитель цепи подключения циркуляционного насоса.

Популярные производители электрических котлов 380в

Если взглянуть на рынок электрокотлы для отопления частного дома 380 вольт производятся такими популярными брендами:

Обратите внимание! Компании из Германии основной упор делают на качество сборки. У итальянцев хороший дизайн, плюс интересные панели управления

Польша специализируется на выпуске недорогих котлов, поставляются напольные и настенные варианты.

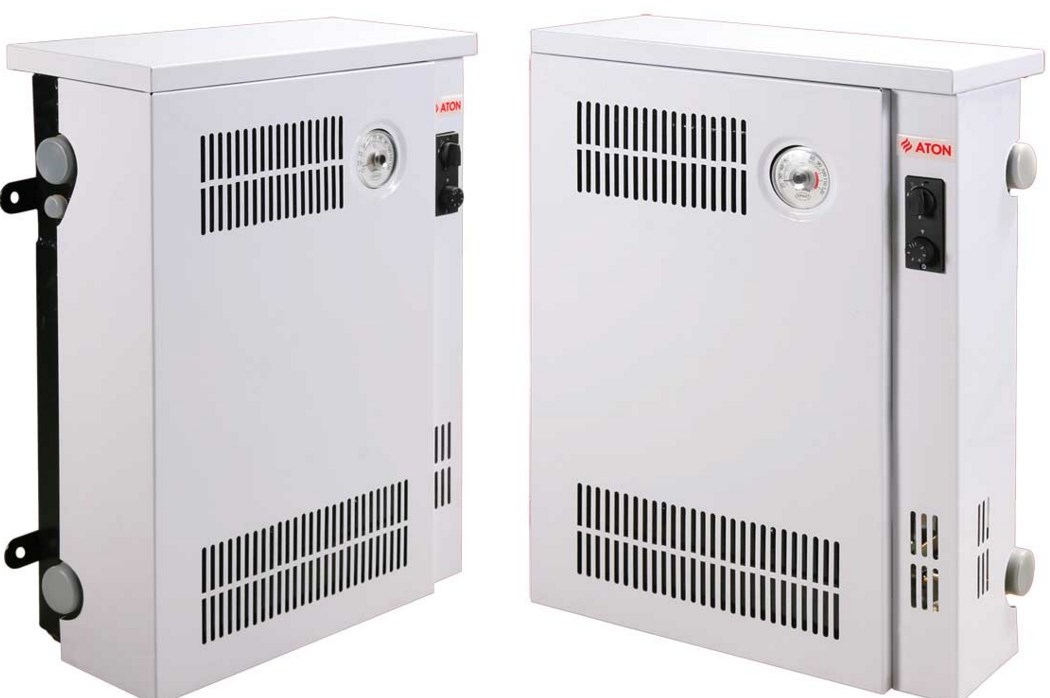

Товары Aton умеют такие особенности:

  • широкий выбор настенных вариантов;
  • двойная защита;
  • наличие изоляции;
  • высокая степень автоматизации;
  • экологически безвредные;
  • встроенные насосы.

Модели Bosch считаются многофункциональными, есть товары средней, высокой ценовой категории, и пользователи выбирают товары мощностью от 8 киловатт. Спросом пользуются агрегаты серии Tronic, которые имеют такие отличительные черты:

  • защищённые клапана;
  • качество расширительного бака;
  • быстро нагревают;
  • большая площадь обогрева;
  • выбор настенных вариантов;
  • есть одноконтурные устройства;
  • ёмкость от 7 литров;
  • разумные габариты.

Электрические варианты Ferroli имеют всё необходимое, чтобы протопить большой дом. В магазинах представлен ряд компактных агрегатов. Они продаются с системой циркуляционной подачи воды. Наиболее распространенными считаются агрегаты, мощность которых 12 киловатт. Также учитывается разумное потребление электроэнергии, мощность насосов стартует от 40 кПа. Если рассматривать недорогие модели, у них КПД меньше 100%, а давление теплоносителя 0.4-0.6 бар.

Обратите внимание! Устройства высокой мощности (20-25 кВт) весят более 35 кг, являются сложными в подключении

Правила эксплуатации

Несмотря на то, что электрический котел по праву считается одним из самых безопасных, не пренебрегайте соблюдением мер техники безопасности при эксплуатации. Особенно это касается подключения.

Основные требования:

  • Подключение осуществляется напрямую к счетчику через автоматы защиты сети. Защита обеспечивает безопасное отключение нагревателя в случае КЗ и резких перепадов напряжения.
  • Правильно выполненное заземление обязательно. В инструкции производителя имеется схема, несоблюдение которой влечет к отказу от гарантийных обязательств.

Подсоединение котла к сети

В процессе эксплуатации контролируйте состояние и работоспособность так называемой группы безопасности электрического котла:

  • предохранительного клапана, который выполняет сброс давления при превышении допустимых показателей в системе;
  • манометра – неправильные показания не позволят вовремя определить неисправность;
  • воздухоотвода – этот элемент конструкции предотвращает попадание воздуха в систему. Завоздушивание чревато перебоями в работе, закипанием и даже выходом котла из строя.

Контроль за работой котла осуществляет автоматика и система управления, которые периодически требуют проверки.

Автоматика регулирует температурный режим, а в случаях отказов выдает сигнал на отключение. От ее работы зависит производительность и мощность нагревателя. Срок службы элементов составляет 5 и более лет, но визуальный контроль за функционированием рекомендуется производителями.

Расчет расходов на отопление

Как уже говорилось выше, экономически электрический трехфазный котел затратнее своих газовых и твердотопливных собратьев. Электроэнергия дорожает не по дням, а по часам.

Схема обвязки электрокотла

Рассчитывают расход за месяц или отопительный сезон следующим путем:

  • учитывая, что КПД большинства агрегатов близко к 100%, считается, что для получения киловатта тепловой энергии потребуется 1,03 кВт энергии электрической;
  • площадь дома делят на 10 и умножают на этот показатель;
  • умножают получившееся значение на стоимость одного кВт/ч. (в разных регионах она различна), затем на 24 (количество часов работы в сутки) и число дней в месяце или отопительном сезоне.

В теории для дома в 100 квадратов при стоимости киловатта 3,2 рубля и круглосуточной работе в месяц на отопление потребуется примерно 26 тысяч рублей. На практике эту сумму надо снизить примерно вдвое – котел не всегда работает круглые сутки. Еще меньше расходы будут для квартиры.

На видео показан порядок монтажа:

Большое влияние имеет материал, из которого построен дом, выполнены перекрытия, тип окон и дверей, качество утепления. Все учесть не представляется возможным. Поэтому только практика покажет, насколько дорого обойдется котел.

Полезное видео

Варианты организации отопления

Если имеется возможность подключения к газовой магистрали, мы рекомендуем без раздумий выбирать газовый котел, даже несмотря на сложный процесс его оформления. В ином случае с экономической точки зрения отопительные электрокотлы оправданы далеко не всегда.

Элекотлы имеют компактные размеры, нуждаются в минимуме обвязки и имеют современный дизайн, что позволяет устанавливать их в любом месте.

Наиболее финансово выгодным вариантом является временное использование электрокотла. Например, на даче или во втором загородном доме, в который хозяева приезжают лишь временами, но не проживают постоянно. В таких случаях в 1,5-3 раза более низкая изначальная стоимость котла, его монтажа и подключения еще долго будет перекрывать расходы на электроэнергию во время эксплуатации.

Поскольку все электрокотлы (за исключением индукционных) рассчитаны на использование в качестве теплоносителя исключительно воды, замерзающей при отрицательных температурах, желательным в такой ситуации будет наличие у котла возможности подключения внешнего управления. Например, с помощью GSM-модуля или Wi-Fi модуля. Во-первых, это позволит управлять электрокотлом дистанционно и выставить нужную температуру еще до приезда в дом. Во-вторых, дистанционное управление даст уверенность в том, что в отсутствие хозяев котел поддерживает плюсовую температуру, а система не повреждена (в противном случае вам сразу же придет уведомление).

Еще один отличный вариант – использование электрического котла как дополнительного или резервного отопительного оборудования. Например, в схеме с использованием буферной емкости на случай проблем с работой основного котла и подогрева по ночному тарифу, или же для контура теплого пола. Для таких целей вполне достаточно недорого электрокотла на 3-6 кВт стоимостью 11-15 тыс. рублей, работающего от однофазной электросети. Он сможет сохранять температуру свыше +18°C в доме около 100 кв. м. на протяжение 2-2,5 суток или же полностью обеспечивать нормальную температуру теплого пола на постоянной основе.

Простая и компактная маломощная модель ЭВАН ЭПО.

В качестве основного отопительного оборудования водогрейные электрические котлы можно использовать лишь при свободном бюджете. Исключением являются разве что небольшие и утепленные дома площадью до 90-100 м2. Для отопления такой площади с учетом среднего или плотного утепления будет достаточно недорогого электрокотла мощностью 6-9 кВт. Невысокая стоимость котлоагрегата и его монтажа, а также отсутствие в необходимости его согласования со службами Энергонадзора, будут окупать высокие эксплуатационные расходы еще 1-3 отопительных сезона.

Классификация оборудования и принцип работы

Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:

  • ТЭНовым;
  • электродным;
  • индукционным.

Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.

Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.

Устройство с нагревательным ТЭНом

Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.


В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать

Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.

Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.

Электродный котел для отопления

Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.


Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.

Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Прибор с индукционным нагревом

В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.


Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств

Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
