Изготовление электродного котла своими руками
Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный.
Если вы ознакомились с принципом работы ионных котлов, а также особенностями их эксплуатации, и по-прежнему желаете изготовить его своими руками, то вам понадобятся:
- сварочный аппарат и навыки работы с ним;
- стальная труба необходимых размеров;
- электрод или группа электродов;
- клеммы нулевого провода и заземления;
- изоляторы для клемм и электродов;
- муфта и металлический тройник
- желание и упорство в достижении конечной цели.
Перед началом сборки котла своими руками стоит обратить внимание на несколько важных моментов. Во-первых, котел должен быть обязательно заземлен. Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу
И в-третьих, фаза должна подаваться исключительно на электрод
Во-вторых, нулевой провод из розетки подается исключительно на внешнюю трубу. И в-третьих, фаза должна подаваться исключительно на электрод.
Технология сборки котла своими руками довольно проста. Внутрь стальной трубы длиной около 250 мм и диаметром в пределах 50-100 мм вставляется с одной стороны посредством тройника электрод или блок электродов. Через тройник будет осуществляться вход или выход теплоносителя. Другая сторона трубы оснащается муфтой для подключения трубы отопления.
Между тройником и электродом размещается изолятор, который кроме того обеспечит герметичность котла. Изолятор выполняется из любого подходящего термостойкого пластика. Так как необходимо обеспечить герметичность и при этом возможность резьбового соединения с тройником и электродом, то изолятор лучше заказать в токарной мастерской, чтобы выдержать все конструктивные размеры.
На корпус котла приваривается болт, к которому крепится клемма нулевого провода и заземление. Возможна подстраховка еще одним болтом. Всю конструкцию можно скрыть под декоративным покрытием, которое также послужит дополнительной гарантией отсутствия ударов током. Ограничение доступа к котлу является первоочередной и наиважнейшей задачей для соблюдения техники безопасности.
Как вы могли убедиться, сборка электродного котла своими руками — достижимая цель практически для любого человека. Главное — знать принцип его работы и соблюдать технику безопасности. Тепла вашему дому!

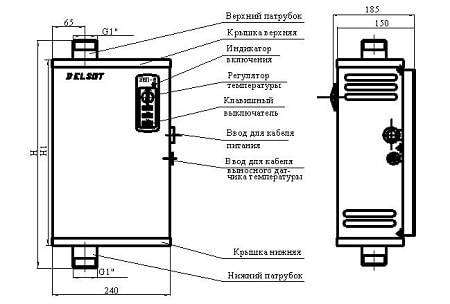

Устройство электрокотла
Агрегат представляет собой корпус, внутри которого размещены главные узлы прибора:
- блок нагрева котловой жидкости: ТЭН, электроды или индукционная катушка;
- емкость, к которой подведены прямой и обратный трубопровод воды;
- циркуляционный насос, обеспечивающий ток теплоносителя в системе;
- блок управления и автоматики, предназначенный для контроля за работой прибора.
2-контурные агрегаты способны не только отапливать, но и обеспечивать помещение горячей водой. Такие установки сложнее в эксплуатации и потребляют больше энергии
Контуры работают независимо друг от друга, что важно в летнее время, когда отопление помещения не требуется
Действительно ли электрокотел будет полезен
В условиях современности газ является доступным далеко не для всех. Отдельные населенные пункты находятся в отдалении от основной магистрали. А временами приобретение и монтаж газового котла совершенно не имеют смысла.
К примеру, для загородного дачного домика, который и используется не так уж часто, не целесообразно использовать дорогое газовое оборудование. А котлы, для которых используется твердое топливо, обладают множеством недостатков. Так, например:
- Большая часть таких агрегатов не может работать на одной загрузке дольше пяти часов;
- Нет возможности контролировать температуру нагрева;
- Топливо надо заготовить загодя и в большом количестве.
Если учесть все это, то электрокотел для частного дома действительно станет хорошим и более надежным вариантом.
Основные преимущества электрического котла:
Электрические котлы занимают меньше места. Электрические котлы можно устанавливать в любом месте, где вам нравится, потому что у них нет дымохода, который нужно подвести через ваш дом. Отсутствует обязательное условие устанавливать электрокотел для отопления частного дома возле внешней стены.
Электрокотел для отопления частного дома может быть расположен в центре коттеджа или в любом другом месте, которое вам действительно нравится. Электрокотел не нуждается в топливном баке, как масляные или пропановые агрегаты. Это означает, что вы сэкономите место, которое обычно отводится топливу.
Плюсы электрокотла:
- Высокая степень автоматизации;
- Для него не нужно отдельное помещение;
- Есть возможность контролировать температуру нагрева;
- Легкий и достаточно быстрый монтаж, несложное подключение и обслуживание;
- Можно закрепить даже на стене, без посторонней помощи;
- Не шумит;
- Нет необходимости подключать его к дымоходу.
Электрокотлы безопаснее, чем газовые котлы. Вам не придется беспокоиться об утечке газа в вашем доме, когда вы полагаетесь на электрический котел. По этой причине эти устройства абсолютно безопасны и могут быть размещены вне вашего дома. Они не так сложны в установке. Вы будете чувствовать себя в безопасности, так как отопительная система будет обеспечивать необходимым количеством тепла, не доставляя никаких проблем.
Минусы электрических котлов
В то время, как электрические котлы имеют довольно много преимуществ, есть некоторые недостатки в использовании этих систем водяного отопления в вашем доме. Электрокотлы потенциально могут стоить дороже, чем газовые котлы. Также электрокотел ограничивает объем горячей воды, которую может производить. И самое главное – электрические котлы ставят вас в зависимость от энергетических компаний при сбое питания.
- Если мощь котла свыше девяти киловатт, учтите, что производятся они лишь с расчетом на трехфазное напряжение в 380 Ватт;
- Необходим отдельный кабель для подсоединения к счетчику;
- Приходится платить больше обычного из-за немаленькой тарификации на свет.
Электричество просто дороже газа в большинстве районов России. Это означает, что, полагаясь на электричество для нагрева воды и отопления дома, вы будете тратить больше денег. Даже если ваше устройство потребляет электроэнергию более эффективно, чем газовый котел. В большинстве случаев финансовые затраты выше, для генерации такого же количество тепла.
Котёл электродный
Так называемый агрегат «прямого действия», поскольку здесь отсутствует нагревательный элемент. Обогревает за счёт протекания через теплоноситель переменного электротока с частотой 50 колебаний/секунду. Нагревание осуществляется за счёт быстрого передвижения ионов воды.Такой электрокотел безопасный, так как в случае протекания системы он автоматически выключится.
К минусам можно отнести повышенное требование для воды, которая должна обладать нужным сопротивлением. Также необходима периодическая замена электродов, они со временем растворяются. Чтобы избежать риска поражения током, отопление электродным агрегатом возможно только при наличии качественного заземления.
Особенности установки
Настенный электрический котёл для отопления малой мощности (к примеру, серии «Мини» или «Эконом») имеет однофазное напряжение – 220 В. Для аппаратов с напряжением в 380 В необходимо напряжение трехфазное.
Для бытовой обычной розетки можно выбрать настенный отопительный прибор небольшой мощности класса «Эконом» или «Мини», который потребляет не больше 3,5 кВт. Граничная мощность рассчитывается следующим образом: 16 А – сила тока в домашних розетках. При среднем напряжении в 220 В получаем предельную мощность – 3520 Вт (220х16).
Несмотря на то что технические характеристики мини- или эконом-котлов до 12 кВт допускают подключение к однофазной электролинии, специалисты рекомендуют модели от 6 кВт подключать к электролинии в 380 Вт.
Перед тем как установить настенный электрокотел, от щита проводят кабель с рекомендованным сечением в 1 мм и расчётной нагрузкой – 8 А. Напольные котлы более производительны, владельцам домов с большой площадью стоит выбрать именно этот вид котлов.
Твердотопливные котлы
Несмотря на все недостатки, твердотопливные котлы для отопления частного дома используются в большинстве случаев. Наверно, во многом это благодаря привычке и традициям, но факт остается фактом — котлов на твердом топливе в нашей стане установлено больше чем всех других.
Твердотопливные котлы работают в основном на дровах и на угле
В основном для отопления используют два вида твердого топлива — дрова и уголь. Что проще достать и дешевле купить, тем в основном и топят. А котлы — под уголь и дрова надо использовать разные: в дровяных твердотопливных котлах загрузочную камеру делают большего объема — чтобы можно было заложить больше дров. В угольных ТТ котлах топку делают меньше по размеру, но с более толстыми стенками: температура горения очень высокая.
Плюсы и минусы
К достоинствам данных агрегатов можно отнести:
- Недорогое (относительно) отопление.
- Простая и надежная конструкция котлов.
- Есть энергонезависимые модели, которые работают без электричества.
Недостатки серьезные:
- Циклический режим работы. В доме то жарко, то холодно. Для нивелирования этого недостатка в системе устанавливают теплоаккумулятор — большую емкость с водой. В ней на фазе активного горения запасается тепло, а потом, когда закладка топлива прогорит, запасенное тепло расходуется на поддержание нормальной температуры.
- Необходимость регулярного обслуживания. Дрова и уголь надо закладывать, разжигать, затем регулировать интенсивность горения. После прогорания топку надо вычистить и запустить процесс по-новой. Очень хлопотно.
Принцип работы обычного твердотопливного котла - Невозможность оставить дом на длительное время. Из-за цикличности работы необходимо присутствие человека: надо топливо подкидывать, иначе система при длительном простое может замерзнуть.
- Процесс закладки топлива и чистки котла довольно грязное занятие. При выборе места установки это стоит учитывать: ставить котел надо максимально близко к входной двери, чтобы не носить грязь через все помещение.
Если говорить в общем, то использование твердотопливного котла для отопления частного дома — неудобное решение. Хоть закупка топлива, как правило, обходится относительно недорого, но если посчитать еще затраты времени, то не так уж и дешево выходит.
Котлы длительного горения
Чтобы увеличить промежуток между закладками топлива были разработаны котлы длительного горения. В них используются две технологии:
- Пиролиз. Пиролизные твердотопливные котлы имеют две или три камеры сгорания. Закладка топлива в них горит при недостатке кислорода. При таком режиме образуется большое количество дымовых газов, большая часть которых горючи. Причем при горении они выделяют тепла намного больше, чем дрова или тот же уголь. Эти газы попадают во вторую камеру, куда через специальные отверстия подается воздух. Смешиваясь с ним, горючие газы воспламеняются, выделяя дополнительную порцию тепла.
Принцип работы пиролизного котла - Режим верхнего горения. В традиционных твердотопливных котлах огонь распространяется снизу-вверх. Из-за этого горит большая часть закладки, топливо прогорает быстро. Во время активного горения часто происходит перегрев системы и дома, что очень некомфортно. При использовании верхнего горения огонь разжигается только в верхней части закладки. Одновременно горит только небольшая часть дров, что выравнивает тепловой режим и увеличивает срок горения закладки.
Котел с верхним горением
Насколько эффективны эти технологии? Довольно эффективны. В зависимости от конструкции одна закладка дров может гореть от 6-8 до 24 часов, а угля — от 10-12 часов до нескольких суток. Но для получения такого результата необходимо использование топлива высокого качества. И дрова и уголь должны быть сухими. Это — основное требование. При использовании влажного топлива котел даже может не выйти на режим тления, то есть, греть он не начнет. Если у вас есть дровник с двух-трех годичным запасом дров или обширный сарай, в котором храниться уголь, котел длительного горения для отопления частного дома — хороший выбор. Лучше, чем обычный.
Плюсы и минусы
Котлы электрические отопительные энергосберегающие имеют следующие преимущества перед моделями, использующими другие технологии:
- самая высокая производительность;
- исключено перегорание;
- плавный пуск;
- экономичность: если температура ниже 75, энергии тоже расходуется меньше (температура в контуре при этом падает);
- быстрый нагрев, быстрое остывание. Это создает самые большие возможности для автоматического управления;
- при падении напряжения котел продолжает работать, только с меньшей отдачей. Механизм не страдает от скачков;
- компактность.
- высокие требования к составу теплоносителя;
- работа только на переменном токе;
- постепенный износ электродов;
- электроопасность выше, чем у ТЭНовых моделей, обязательно заземление;
- повышенное энергопотребление при t больше 75;
- воздух, попадающий внутрь камеры, ускоряет коррозию;
- цена выше, чем у ТЭНовых котлов (но ниже, чем у индукционных).
Существуют ли котлы электрические отопительные энергосберегающие двухконтурные (что такое двухконтурный электрический котел )? Как решается проблема горячего водоснабжения при использовании этих моделей?
Электродные котлы со вторым контуром (что такое котел электрический двухконтурный настенный ) существуют, но спросом не пользуются. Помимо основных минусов в отопительном контуре нельзя использовать антифриз, он может попасть в питьевую воду.
Количество воды в системах с ГВС должно регулярно восполняться. Если состав поступающей жидкости не соответствует требованиям (что бывает очень часто), постоянное поддержание нужной кондиции проблематично.
Для получения горячей воды некоторые производители рекомендуют включать в систему бойлеры косвенного нагрева.
Хотите знать, что такое настенный электрический котел ? Возможно Вы выбираете себе тип котла? Информация о газовых котлах тут .
Но более простой вариант – установить для отопления электродный котел, а для ГВС – ТЭНовый нагреватель.
Видео о электрическом электродном отопительном котле.
https://youtube.com/watch?v=P-jp2JQYT98
На какие параметры следует обратить внимание при подборе котла
Бытовой отопительный котел – сложное техническое устройство, имеющее в своем составе не только нагревательный элемент
При покупке надо уделить внимание вспомогательным узлам, и дополнительным опциям от которых зависит надежность всего агрегата, безопасность и удобство его эксплуатации
Расширительный бак
Расширительный бак для закрытых отопительных систем представляет собой небольшую емкость с внутренней мембраной, делящей его на две половины, заполненные водой и воздухом. Он позволяет компенсировать тепловое расширение жидкости при изменениях температуры. Без него возможно резкое повышение давления с опасностью разрыва труб. Если его нет в комплекте котла, придется докупать.
Расширительный бак для системы отопления.
Возможность работы с многотарифным счетчиком
При установке многотарифного счетчика появляется возможность более экономной оплаты за потребляемую энергию. Система отопления обладает определенной инертностью. Если ее интенсивно разогревать в ночные часы, когда действуют минимальные тарифы, днем она сможет постепенно отдавать тепло. Регулирование работы котла по графику в автоматическом режиме осуществляется при наличии программатора.
Насос
Циркуляционный насос необходим для прокачки теплоносителя по всему контуру. Он обеспечивает оптимальные условия для протекания теплообменных процессов, происходящих в котле и внешних нагревательных приборах. Экономически целесообразно, чтобы он мог изменять расход перекачиваемой жидкости. Если это не предусмотрено производителем котла, лучше приобрести дополнительный регулятор.
Погодозависимое регулирование
Большинство известных производителей электрических котлов предусматривают возможность работы оборудования в зависимости от показаний температурных датчиков, которые могут устанавливаться в отапливаемом помещении или на улице. Такая функция улучшает качество поддержания в доме комфортного микроклимата и дает возможность существенно экономить потребление электроэнергии.
Схема системы отопления с погодозависимым управлением.
Управление трехходовым клапаном
При работе одноконтурного котла на обеспечение горячего водоснабжения здания устанавливают дополнительный бойлер косвенного нагрева. Для этого производитель должен предусмотреть возможность системы управления давать команды трехходовому клапану, отвечающему за своевременную подачу горячей воды в бак-накопитель. Без этой опции качественная работа системы ГВС будет невозможна.
Возможность подключения к реле сброса нагрузок
При одновременной работе нескольких мощных потребителей электроэнергии домашняя сеть может испытывать перегрузки. Это грозит срабатыванием аварийной защиты с обесточиванием здания.
Реализованная на котле функция выбора приоритетного потребителя позволяет автоматически выключить котел в момент включения более важного с точки зрения заданной логики альтернативного прибора. Агрегат снова выйдет на прежний режим сразу, как только появится такая возможность
Определение «курвиметр» Википедия
Под курвиметром понимают прибор, призванный измерить длину извилистых линий на планах, топографических картах и чертежных схемах. Прибор включает в себя счетчик пройденного числа зубцов и рельефный ролик известного диаметра на ручке. Измерить расстояние кривой поможет прокат по ней зубчатым роликом.
Первое упоминание механизма, подсчитывающего расстояние кривой линии на топографической карте, зафиксировано в английском бюро патентов в 1873 году. Эдвард Моррисон запатентовал изобретение «чартометр», ставшим в дальнейшем прототипом современного курвиметра.
Скорее всего, Вам пригодится информация о критериях выбора датчика уровня воды для резервуара.
Электрический отопительный котел какой фирмы лучше
1. Хороший недорогой электрический котел РусНИТ 209М
Фото: www.teplosila.ru
Рейтинг: 9,9 из 10.
Средняя цена: 16279 р.
Компактный, легкий электрический котел отечественного производства можно назвать лучшим среди недорогих. Общая мощность котла небольшая, 9 кВт, но этого достаточно для обогрева помещений общей площадью 70-90 м2 (жилой зоны дома или коттеджа среднего размера, дачного домика). При этом качество и набор функций ничуть не хуже, чем у дорогих импортных моделей: работа полностью автоматизирована, можно настроить все основные показатели (мощность в три ступени, температуру воздуха, температуру теплоносителя).
Из отзывов об электрическом котле РусНИТ 209М:
«У меня уже 2 года на даче электрический РусНИТ стоит. Еще не подводил ни разу. Дом прогревает до сих пор отлично. Хорошо в нем, что при включении систему сразу не грузит, распределяет нагрузку равномерно по каждой фазе. А это значит, что, включая другие приборы, можно не бояться, что они перегорят
Важно только, чтобы котел устанавливали специалисты, и сервисное обслуживание надо вовремя проводить.»
- низкая цена
- легкий монтаж
- плавная регулировка мощности
- точная настройка температуры (+/- 0,5 °С)
- нагрев воздуха в пределах 5-30 °С
- защита от перегрева
- датчик наличия теплоносителя
- корпус устойчив к брызгам.
Минусы модели:
не подойдет для большого дома.
2. Лучший электрический котел-миникотельная ЭВАН Warmos QX-18
Фото: warmos.ru
Рейтинг: 9,8 из 10.
Средняя цена: 31400 р.
Лучший среди мощных электрических котлов российского производства. Его смело можно назвать мини-котельной: в одном корпусе собраны нагревательные элементы (материал — нержавеющая сталь), мембранный расширительный бак, циркуляционный насос — все это позволяет сэкономить место при установке и уменьшить сроки. ЖК-дисплей находится в нижней части корпуса. Удобная панель управления скрыта за специальной дверцей. Регулирует работу микропроцессор, управление полностью автоматическое, но можно перевести прибор в ручной режим и настроить все параметры по своему вкусу и потребностям. Стабильно работает при перепадах напряжения, но все-таки лучше подключать котел через стабилизатор. Универсален. Подходит для обогрева жилых помещений (домов, квартир) и промышленных объектов (склады, магазины и т. д.)
Из отзывов об электрическом котле ЭВАН Warmos QX-18:
«Купил Вармос, поставил на даче параллельно старому твердотопливному. Монтаж элементарны. Работает уже 5 лет, проблем нет»
- работает тихо
- встроенный расширительный бак 12 л
- 3 ступени регулировки мощности
- микропроцессорное управление
- плавная регулировка мощности
- панель управления в нижней части корпуса
- термостат (регулировка температуры воздуха на 7 дней)
- доступен ручной режим регулировки
- встроенный насос
- защита от перегрева, от короткого замыкания
- датчик уровня теплоносителя
- датчик давления
- индикация аварийного состояния (световая, звуковая).
Минусы модели:
- громоздкий и тяжелый
- слабое место — конденсатор
- обязательно нужно устанавливать стабилизатор напряжения
При выборе отопительного оборудования сегодня легко запутаться, так как на рынке представлен очень широкий выбор моделей. Есть как простые котлы для квартиры, так и более сложное оборудование, предназначенное для установки в большом загородном доме либо на даче. Все они различны по мощности, дополнительным возможностям, технологиям подключения
Чтобы не ошибиться с выбором, необходимо обратить внимание на рейтинг, наглядно демонстрирующий, какое именно оборудование является оптимальным в определенных условиях
Чтобы правильно выбрать котел, нужно обратить внимание на рейтинг, который демонстрирует все преимущества или недостатки оборудования. Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок
Рейтинг поможет разобраться во всех тонкостях подобных установок
Выбор газового котла будет осуществить намного проще, если точно знать, какие функции необходимы, какая расчетная мощность сможет удовлетворить все потребности в отоплении и подаче горячей воды. Рейтинг поможет разобраться во всех тонкостях подобных установок.
