Экраны для батарей отопления

Виды и формы

Кроме разных материалов, решетки на радиаторы отопления бывают разных конструкций. Все это вместе создает огромное количество вариантов.

  • Плоские экраны. Чаще всего используются если радиатор установлен в нише. В этом случае плоская панель крепится к брускам, закрепленным по периметру ниши. Кроме того, стеклянные экраны для батарей тоже имеют такую форму, но крепятся на специальные штыри, вмурованные в стену. Такого типа декоративные решетки для радиаторов отопления называют еще «фасадами».

  • Навесные экраны. Бывают двух видов:
    • С верхней крышкой. Используют обычно на батареи типа «гармошка» если радиатор выступает за подоконник. Форма крышки сделана так, что решетка без проблем держится за радиатор.
    • Без крышки. Цепляется за верхний коллектор батареи при помощи крючков, которые прикреплены к лицевой панели.

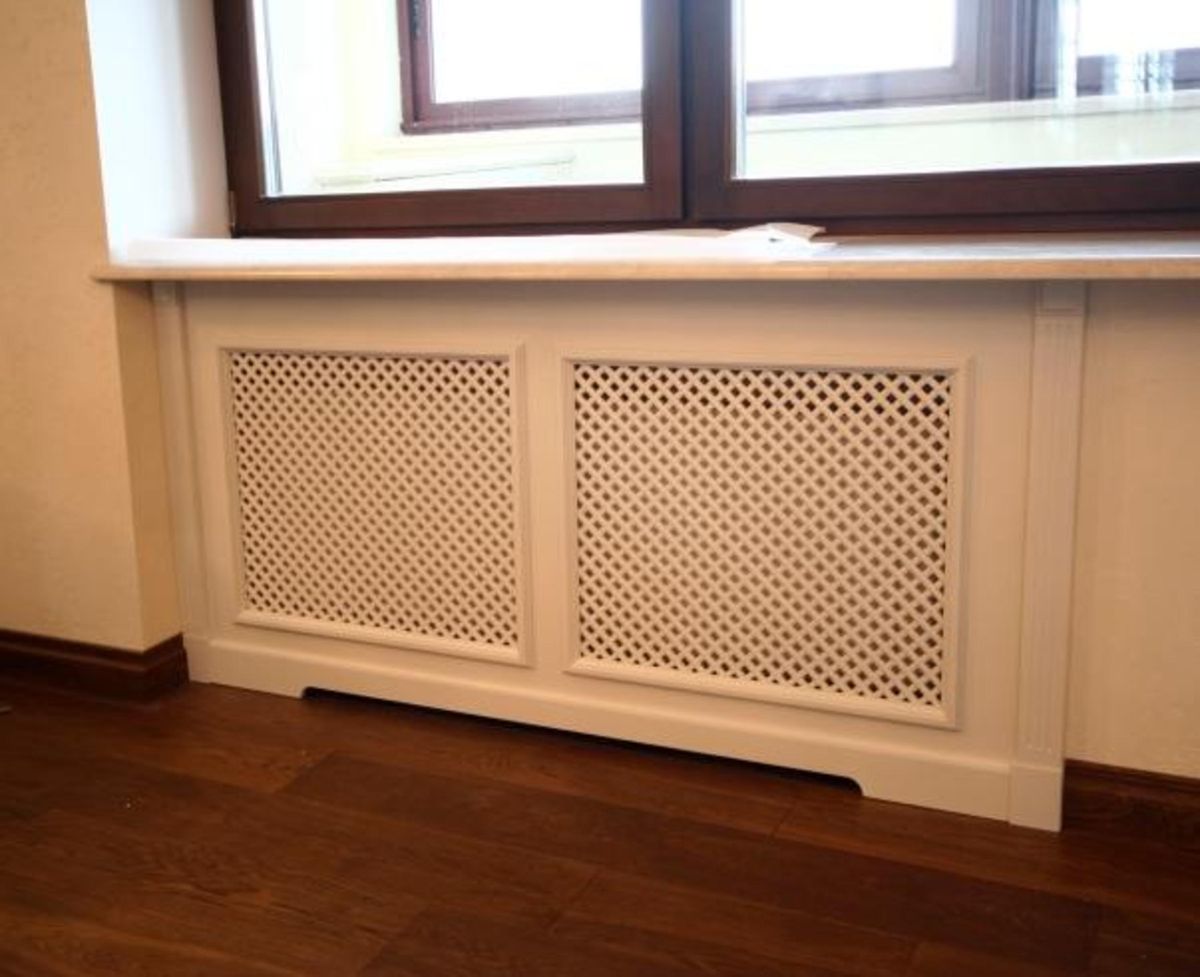

  • Решетка-короб. С точки зрения отопления — далеко не лучший вариант, так как циркуляция воздуха затруднена. Ставят если требуется закрыть и боковые части радиатора. Эти решетки могут быть сделаны в виде какого-то предмета мебели, чаще всего — комода или шкафчика. Если они при этом могут стоять самостоятельно, без опоры (как а фото внизу), из называют еще приставными. Также есть короба, которые требуют фиксации на стене — они не имеют ножек. Для лучшего отведения тепла под крышкой и над полом в решетке-коробе делают щель шириной 3-5 см. Неплохо и в верхней крышке сделать отверстие.

Это только основные виды экранов и решеток, закрывающих батареи отопления. Фантазия безгранична, бывают очень интересные модели, но они чаще всего делаются умельцами своими руками.

Самодельный экран — оригинальная идея

Часто важную роль при выборе экрана для радиатора играет цена. Разброс цен в этом сегменте более чем значительный — от 230 рублей за металлический навесной экран, до 8000 рублей за стеклянный. Некоторые цены приведены в таблице.

Материал решетки на радиатор отопленияВид решетки на радиатор отопленияРазмеры (высота*ширина*глубина)СтоимостьЦвет
Листовой металл, толщиной 0,7-0,8 ммНавесной экран на чугунную батарею27 см * 29 см * 15 см230 рубБелый
Листовой металл, толщиной 0,7-0,8 ммНавесной экран для стального радиатора44 см * 39 см * 15 см250 рубБелый
Листовой металл, толщиной 0,7-0,8 ммНавесной экран на чугунную батарею61 см * 49 см * 15 см280 рубБелый
Листовой металл, толщиной 0,7-0,8 ммНавесной экран для стального радиатора53 см * 49 см * 10 см350 рубБежевый
МДФФасад (плоский экран)от 1500 руб7 оттенков ламинации
МДФКоробот 2300 руб7 оттенков ламинации
СтеклоЭкранот 8000 рубматовый, без рисунка
Металл с порошковой окраскойНавесной с одной боковиной60 см * 40 см * 15 см1790 рубцвета по заказу
Металл с порошковой окраскойНавесной с одной боковиной70 см * 60 см * 15 см2050 рубцвета по заказу
Металл с порошковой окраскойНавесной с двумя стенками60 см * 40 см * 15 см2340 рубцвета по заказу
Металл с порошковой окраскойНавесной с двумя стенками70 см * 60 см * 15 см2600 рубцвета по заказу
Натуральное деревоПриставнойот 6200 руб

Изготовление экрана для батареи отопления своими руками

Своими руками экран на батарею преимущественно изготавливают из листов ДСП или МДФ. Для лицевой панели следует выбрать металлическую сетку любой конфигурации. Также для монтажа понадобится листовой металл для создания отражающего элемента, крепежные элементы в виде строительных скоб и шурупов, столярный клей и гвозди.

Прежде чем изготовить экран для радиатора отопления нужно произвести замеры

На первом этапе выполняется измерение габаритов радиатора. К полученному значению ширины прибавляется 10 см, а к высоте – 5 см. Эти данные являются параметрами для будущей лицевой панели экрана. Для получения ширины боковых деталей из МДФ необходимо к глубине радиатора прибавить 2,5 см, а длина изделий будет равна высоте лицевой панели. Размеры верхней части экрана должны быть на 1-2 см больше, чем габариты боковых панелей.

На основании полученных данных из МДФ или ДСП вырезаются прямоугольные изделия. В местах соприкосновения деталей формируется угол в 90 град. В боковых гранях следует предусмотреть отверстия для труб. Фасадная часть в виде металлической сетки декорируется гранями из ДСП по всему периметру конструкции с внутренних сторон передних углов.

Декоративные решетки можно сделать самостоятельно, подобрав материал и подходящий к шторам и обоям цвет

Следующим этапом является сборка конструкции. У задней стенки устанавливается экран-отражатель, габариты которого соответствуют размерам декоративного экрана. Он служит для предотвращения тепловых потерь и перенаправления ИК потока от батареи внутрь помещения. Крепление всех элементов каркаса осуществляется при помощи специального клея.

Декоративный экран может крепиться к стене при помощи анкерных цанг или приставляться к радиатору. Для второго варианта следует предусмотреть в нижней части конструкции специальные ножки, которые крепятся при помощи строительных уголков. Такой способ не только создает мобильную конструкцию, которую можно отодвигать при выполнении уборки, а позволяет регулировать высоту экрана относительно радиатора.

Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно

Благодаря широкому ассортименту декоративных решеток для радиаторов отопления можно подобрать наиболее подходящий вариант,  который не только станет идеальным дополнением интерьера, но и украсит батарею и станет надежной защитой от возможных травм. Также при выборе изделия следует руководствоваться не только эстетическими соображениями, но и отдавать предпочтение конструкции, которая не должна ухудшать отопительные характеристики прибора.

Описание

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Деревянные экраны

Открытая батарея сразу бросается в глаза и в квартире ее стремятся чем-то декорировать. Для этого приходят на помощь деревянные деревянные решетки, закрывающие старые чугунные батареи, они выполняются из натуральных пород деревьев бука и дуба. Такие экраны долговечны и надежны. Они могут быть: крашенными и нет, покрытыми эмалью или тонированы. Чтобы решетки не препятствовали прохождению тепла, их монтируют не на пол, а поднимают на некоторое расстояние над полом. Для лучшей циркуляции воздуха вверху на коробе делают отверстия.

Особенно хороши деревянные решетки в детских учреждениях, где они закрывают все сантехнические элементы. Недорогие экраны изготавливаются из реечного полотна, хорошо пропускающего теплый воздух от радиаторов, и в то же время выполняют защитную функцию. Цена такого экрана начинается от 1400 р. за 1 м пог., при толщине рейки 28 мм, а вот уже покрытого лаком на водной основе будет 1600 р. за 1 м пог.

На авторские деревянные решетки, стоимость, безусловно, будет выше, но и вид гораздо эффектнее. Декоративные экраны серии «Комфорт», выполненные из МДФ размером в 55 или 70 мм и ламинированного под ценные породы дерева с использованием перфорированных панелей HDF обойдутся от 1240 до 5450 р. за экран в зависимости от его размера.

Использование ротанга в качестве наполнителя решетки еще больше удорожит ее, и она обойдется уже от 2040 до 5450 р. за экран.

Самостоятельное изготовление экрана для батарей

Чтобы выполнить конструкцию своими руками, достаточно подготовить следующее:

  • электролобзик;
  • молоток;
  • карандаш;
  • дрель;
  • рулетка;
  • шурупы;
  • металлические уголки;
  • гвозди;
  • древесина.

Когда инструменты и материалы будут готовы, нужно определиться с особенностями конструкции, а также выполнить чертеж, учитывая все расстояния

При этом важно помнить, что экран представляет собой объемный короб, верхняя часть которого имеет отверстия для воздуха

К готовому каркасу необходимо прикрепить лицевую панель. Чтобы конструкция была привлекательной, допускается фиксация небольших реек. Затем экран закрепляют на стене или устанавливают непосредственно на полу. Стоит убедиться, что при необходимости удастся снять изделие и получить доступ к батареям отопления. Для этой цели некоторые мастера предпочитают закреплять подвесы.

При желании можно подготовить за батареей теплоотражающий экран, благодаря которому в помещении станет теплее. Для этой цели используется фольгированная подложка, из которой вырезают прямоугольник. Его размеры должны соответствовать внутренним габаритам короба. На подложке следует подготовить отверстия для крюков, после чего останется приклеить изделие фольгой наружу.

Зачем нужен экран для радиатора отопления

А теряете вы, прежде всего, тепло. Мы все знаем, как в советское время боролись с раскалённой батареей, просто накрывали её одеялом. Это был первый экран на чугунную батарею. Примерно по такому же принципу работает и защитный экран. Если летом потери тепла не слишком ощутимы, то зимой это может стать проблемой

Именно поэтому перед принятием решения о выборе экрана для радиатора отопления очень важно просчитать вероятные теплопотери. В этом случае будет нелишним изучить распределение нагретого воздуха в помещении, где установлен радиатор

В основу работы батареи заложен механизм конвекции: тёплые воздушные массы поднимаются вверх, а холодные − вниз.

Обратите внимание! Правильная решётка для радиатора должна направлять тёплый воздух вверх, перекрывая тем самым путь холодным потокам из окна. Обеспечить такой поток помогут решётки на верхней панели или направленные щели

Таким образом, при установке радиаторного экрана всегда необходимо оставлять зазор для забора холодного воздуха, а сверху обеспечивать его беспрепятственный выход. От ширины зазоров и отверстий решётки для батареи отопления будет зависеть и теплоотдача радиатора.

Прежде всего, рассмотрим ситуации, когда установка экрана необходима:

  1. Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи.
  2. Неприглядный внешний вид радиатора, но вполне пригодного для использования.
  3. Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.
  4. Слишком громоздкий радиатор.
  5. Необходимо скорректировать поток тёплого воздуха в нужную сторону.

Зачем необходим экран на батарею отопления

Неотъемлемым атрибутом отопительной системы являются радиаторы. Принцип их работы основан на излучении тепловой энергии, которая передается в помещение двумя способами:

посредством конвекции, которая предполагает воздухообмен холодного, поступающего снизу, и горячего, уходящего вверх, потока;

Экраны предназначены для защиты от механических повреждений, особенно это важно для хрупких радиаторов из чугуна

при помощи электромагнитного излучения инфракрасного спектра, мощность которого увеличивается с возрастанием температуры радиатора.

Воздух от чугунных радиаторов нагревается посредством конвекционных процессов. При увеличении интенсивности подогрева происходит изменение соотношения лучистой и конвекционной энергии, и значительная отдача тепла начинает осуществляться посредством инфракрасного излучения.

Выбирая декративные экраны на батареи отопления, важно отталкиваться от двух составляющих: эстетичность и теплопроводность

Несмотря на то, что радиаторы являются неотъемлемым атрибутом помещения, очень часто они имеют непривлекательный внешний вид и травмоопасную для окружающих конструкцию. Решить данные проблемы можно при помощи накладки на батарею.

Решетка радиатора отопления выполняет несколько функций:

  • защитную;
  • декоративную;

Экран защищает теплоноситель и закрывает доступ к нему малых детей или домашних животных

  • гигиеническую;
  • отражающую.

Нередко конструкция радиаторов отопления представлена выступающими частями, острыми углами и регулирующей арматурой. Все это является особенно опасным для маленьких детей. Также высокая температура прибора отопления может стать причиной ожога. Скрыть потенциальный источник неприятностей можно при помощи защитной решетки. С другой стороны многие современные батареи, например, алюминиевые или медные пластинчатые радиаторы, также нуждаются в защите от всевозможных механических воздействий, поскольку конструкция легко может быть деформирована в результате падения предмета.

Экраны позволяют декорировать отопительное оборудование, обеспечивая привлекательный интерьер любому помещению

Большинство радиаторов, особенно старого образца, не вписываются в современный интерьер помещений. Благодаря наличию декоративной решетки для батареи отопительное устройство приобретет более привлекательный внешний вид. Конструкция радиатора является весьма неудобной для очистки. В полостях и труднодоступных местах скапливается мелкий мусор, пыль, шерсть домашних питомцев. Решетка на радиатор поможет снизить вероятность попадания грязи и пыли в его полость.

Если экран будет иметь достаточное количество отверстий и вырезов, которые должны быть правильно расположены, иметь заднюю стенку из полированного металла, можно добиться увеличения конвекции отопительного прибора за счет отражения от стены в помещение инфракрасного излучения.

Важно выбрать такой вариант экрана, который будет хорошо смотреться в интерьере, сможет полностью закрыть конструкцию и подойдет под подоконник

Возможность альтернативы

Если не позволяет бюджет, или нет желания заняться выбором новой детали интерьера, которая, в любом случае, потребует дополнительных усилий по уходу, лучшим заменителем экрана может стать декорирование самой батареи отопления.

Самый простой метод – закрашивание обыкновенной масляной краской. При этом, для достижения эффекта маскировки, можно вписать батарею, трубы и примыкающую стену в единый рисунок.

Стандартный радиатор – удобный объект для реализации творческого потенциала в излюбленном стиле: его можно покрыть ситцевым узором или живописной картиной при помощи декупажа и акриловых красок, или просто “состарить” под стиль лофт.

Разное

Для чего нужны декоративные экраны для батарей отопления?

Многие скажут, для чего вообще это надо? Радиатор отопления есть,  экран на радиатор отопления, что это изменит?

В первую очередь, после покупки изменится окружающая обстановка в помещении (это может быть и комната в доме или в квартире, а также офис или кафе). То есть для улучшения интерьера помещения.

Для тех, кто не считает себя эстетом, но у кого есть маленькие дети (в том числе это может быт детский сад или школа), важна безопасность здоровья.

Батареи несут в себе опасность удариться о них или обжечься. В целях недопущения подобных случаев, приобретение защитных экранов от компании  Экра-Дизайн поможет избежать травм и ушибов.

И самый главный момент, которым будет всем людям, ценящим своё здоровье и беспокоящимся о нём: декоративные решётки для батарей отопления защищают вас от инфракрасного излучения любых радиаторов, то есть, от теплового излучения.

Что необходимо сделать для повышения эффективности батареи с экраном

Экран в какой-то мере снижает теплосъём с поверхности батареи. То есть разница температуры теплоносителя между прямой подачей и обраткой будет меньше.

Говорить об однозначном ухудшении скорости конвекции из-за наличия экрана нельзя. Достаточно привести в пример электрические конвекторы, у которых нагревательный элемент расположен в корпусе в виде короба, имеющего входное отверстие снизу, а выходное сверху. Такое устройство даже улучшает конвекцию, так как короб выполняет роль вертикального воздуховода, который увеличивает скорость потока.

Но что хорошо для конвекторов, не подходит для радиаторов. Батарея же работает и на конвекцию, и на радиацию (излучение). А экран какую-то часть инфракрасного излучения поглощает, а какую-то отражает обратно. И если поглощённая экраном тепловая энергия создаёт условия для вторичной конвекции, то отражённая — обогревает фасад. Это тепло можно заставить работать на обогрев помещения. Даже в обычных условиях (без экрана) рекомендуют установить за радиатором отражающую плоскость, которая возвращает в помещение инфракрасное излучение от внутренней поверхности батареи. Обычно используют фольгированный пеноплекс (или аналогичный материал). При установке экрана такая рекомендация вдвойне актуальна.

Делаем экран для радиатора своими руками

Проще всего самостоятельно изготовить декоративный экран для радиатора из МДФ и других древесно-стружечных плит.

Материалы для работы

Как сделать экран для батареи отопления своими руками? Рассмотрим подробно инструкцию, с которой необходимо предварительно ознакомиться, прежде чем приступить к выполнению технологического процесса.

Для изготовления декоративного экрана следует подготовить такие материалы и инструменты:

  • Лист ДВП, имеющий подходящую цветовую гамму. Древесно-стружечная плита без усилий поддается обработке, ее легко покрасить, причем краска превосходно держится за счет структуры материала. Перед распиловкой можно либо предварительно совершить покраску всего листа, а можно покрасить уже изготовленное изделие.
  • Листовую сетку, которая применяется для установки на боковых и на передней панели.
  • Отражающий лист – в основном применяют фольгирующие или металлические листы.
  • Соединительные элементы, к которым относятся шурупы, скобы и гвозди.
  • Клей для столярных работ.

Разметка

Как сделать экран для батареи своими руками:

  1. При изготовлении передней панели экрана нужно измерить обе стороны батареи.
  2. После этого к высоте добавить 50 мм, а к ширине прибавить, соответственно, 100 мм.
  3. Сначала переднюю часть нужно вырезать из металлического листа и уже после этого можно задекорировать МДФ.
  4. Затем замеряем глубину батареи, учтя при этом расстояние до настенной поверхности, и добавляем еще 25 мм. Это значение соответствует ширине боковин, а высоту нужно определить, исходя из длины самого радиатора, добавив при этом напуск.
  5. Для значения крышки изделия используют глубину батареи и добавляют 35 мм.

Обрезка деталей

После нанесения всех замеров на схему можно начинать вырезать каждую деталь:

  1. Для передней и боковых панелей используют лист ДСП.
  2. Для вырезания переднего профиля применяют лист МДФ, из которого вырезают прямоугольники, имеющие ширину 110 мм.
  3. Далее, используя ножовку, наносят угол 45° в точке, в которой будет происходить соединение элементов.
  4. У одного прямоугольника нарезаем углы, имеющие разное направление. Таким образом можно соединить все детали, используя при этом гвоздики или столярный клей.
  5. Сетку применяют для фасадного расположения окна. Она имеет мягкую структуру, поэтому легко поддается обработке и ее можно резать обыкновенной ножовкой.

Самостоятельная сборка экрана:

  • Чтобы собрать экран для батареи, нужно, в первую очередь, из деревянного бруса изготовить каркас по предварительно определенным размерам. Такая конструкция позволяет устойчиво закрепить все детали и не дает изделию “плавать” с одной стороны в другую.
  • В самом каркасе нужно выпилить отверстие для размещения трубы или патрубка, центральная точка которого должна находиться на расстоянии 75 мм от размещения боковых панелей.

Самый простым вариантом является установка декоративного экрана на ножки. Установленная конструкция не является монолитной и получается довольно хрупкой, но такой вариант изготовления позволяет снизить расходы и время, необходимые для установки декоративного изделия.
