Дымоход для твердотопливного котла устройство, требования к конструкции, варианты

Как устроен дымоход

Принцип работы

Принцип работы системы дымоудаления основан на эффекте тяги, возникающей из-за разницы температур горячих газов в трубе и холодного уличного воздуха, поступающего в котел.

Виды и конструкции

По материалу изготовления дымоходы бывают:

• кирпичные;
• керамические;
• металлические.

По конструкции дымовые трубы бывают:

• стенные – конструктивно встроены в стену, выполняются из красного кирпича, опираются на фундамент стены;
• коренные – представляют собой сооружение, стоящее отдельно от стены и имеющее собственный фундамент;
• насадные – легкие конструкции из стали, керамики, сэндвича, установленные непосредственно на отопительный агрегат (для твердотопливных котлов не применяются);
• не имеющие собственного фундамента и требующие закрепления на несущих конструкциях — короба из стали керамики, «сэндвича».

Конструкция труб для твердотопливного котла отопления очень различается в зависимости от материала, но всегда включает следующие элементы:

• горизонтальный участок (патрубок, выходящий из котла);
• вертикальная труба – собственно газоотвод;
• сборник конденсата – вертикальный участок трубы, находящийся ниже уровня горизонтального, в него из основной части стекает конденсат;
• теплоизоляция;
• на изгибах трубы должны быть лючки для прочистки;
• дефлектор.

Современные котлы имеют очень высокий КПД (до 87% у пиролизных и 92% у пеллетных) и топливо сгорает в них практически полностью, при этом выделяется небольшое количество кислот, которые вместе с влагой из воздуха выпадают в виде конденсата на стенках труб. Поэтому внутренняя поверхность трубы должна быть кислотоустойчивой (стальной или из современной керамики) и иметь емкость для конденсата.

Кирпичная труба – самая сложная конструктивно, она включает в себя:

• колпак или дефлектор;
• оголовье;
• шейку;
• выдру — расширение стенок над кровлей, прикрывающее щели между кровлей и кирпичной кладкой от попадания осадков;
• стояк;
• задвижки;
• шейка для подключения к котлу;
• фундамент;
• вкладыш из нержавеющей стали;
• в современных дымовых трубах внизу предусматривают емкость для сбора конденсата и люк для освобождения ее от накопившегося конденсата.

Керамические и металлические трубы собирают из заводских готовых элементов. Керамические трубы состоят из внутреннего канала из огнеупорной керамики, теплоизоляции из несгораемого утеплителя, наружный защитный короб из легкого ячеистого бетона. Стальные борова бывают однослойные и типа «сэндвич» (внутренний и наружный слой – из стали, между ними – слой утеплителя.

Керамическая конструкция

Керамика в отличие от кирпича не получает разрушений при воздействии агрессивных веществ, выдерживает нагрев до 1200 градусов. Этим обстоятельством обусловлена ее высокая долговечность. Благодаря гладкой цилиндрической поверхности внутри, такие дымоходы легко чистятся. Оборудуется специальный кирпичный или блочный канал, внутрь которого они помещаются.

Слой теплоизоляции, в качестве которой может выступать минеральная вата, не только защищает рядом расположенные предметы от высокой температуры, но и сокращают образование конденсата. Монтаж доступен для выполнения своими руками. Керамические трубы, выпускаемые в металлической оболочке, не требуют сооружения дополнительных конструкций.

КАЧЕСТВЕННО

Виды

Конструкционно дымоходы для различных типов котлов могут отличаться.

Речь идет о следующих вариантах дымоходов.

• Вертикальный канал, сделанный обычно из кирпича, что встраивается во внутреннюю стену дома вместе с вентиляционными шахтами.
• Вертикальная труба из металла, что проходит внутри постройки и выходит на кровлю. Такой вариант можно охарактеризовать, как внутренне-приставной.
• Приставные решения, что пристроены с наружной стороны в домовой стене. Обычно они выполняются из кирпича.
• Стальные трубы, которые располагаются с внешней стороны дома. Они могут крепиться к стене или прикрепляться к специальной металлопрокатной мачте решетчатого типа.

Дом может быть даже бездымоходный, но тут уже все будет зависеть от вида котла.

Существует две категории котлов:

• с открытой камерой сгорания;
• с закрытой камерой сгорания.

Для котла с открытой сгорательной камерой обычно нужен дымоход, особенно если она работает на твердых типах топлива. Хотя такая необходимость будет для любого котельного оборудования, что для твердотопливного, что для работающего на газу. Правда, в варианте с последним, надобность в нем будет не столь большой.

Для настенного или напольного решения с закрытой сгорательной камерой, дымоотвод нужен не столь сильно по причине герметичности самой камеры. То же самое будет и в случае, если используются дымоходные котлы-печи.

Теперь следует рассказать о некоторых характеристиках каждого варианта дымоходов.

Рассмотрим минусы отводящих кирпичных устройств.

• Внутренняя поверхность кирпичных решений является крайне неровной, что будет причиной сильного сажного отложения от сжигания топлива, особенно твердого.
• Влага в виде конденсата, которая будет образовываться на кирпиче, рано или поздно начнет проникать в структуру материала, и он начнет разрушаться из-за разницы температур.
• Обычно кирпичные дымоходы выполнены в форме прямоугольника, что существенно снижает характеристики аэродинамического толка, если сравнивать с круглой формой, и существенно повышает сопротивление газовому потоку. Сила природной тяги тоже будет меньше.
• Если дымоход пристроен с внешней части постройки, то из-за температурной разницы он может начать отделяться от стены и между ними образуется трещина. А если дымоход строился позже, чем сам дом, то размеры трещины могут оказаться существенно больше. Хотя подобная труба вполне пригодна для применения с твердотопливным котлом, ведь имеет хорошую долговечность, а также неплохо будет смотреться на фоне дома из кирпича. В целом, если доработать такую конструкцию, то можно практически все указанные минусы исправить.

Вариант из двух труб из стали либо сэндвич с утеплительной прослойкой – это отличное решение на сегодняшний день. Создается подобный дымоход обычно из нескольких секций длиной в один–два метра, которые имеют небольшую массу. Это позволяет выполнить их установку даже одному человеку без посторонней помощи. Преимуществом такого варианта является то, что внутренняя часть будет гладкой, на которой вообще не остается сажа и любые другие продукты сгорания, а конденсат станет свободно стекать в специальный патрубок.

Неплохим решением будет коаксиальный дымоход из металла. Через сечение внутреннего типа выходят различные продукты сгорания, а между стенками в сгорательный отсек снаружи попадает кислород.

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

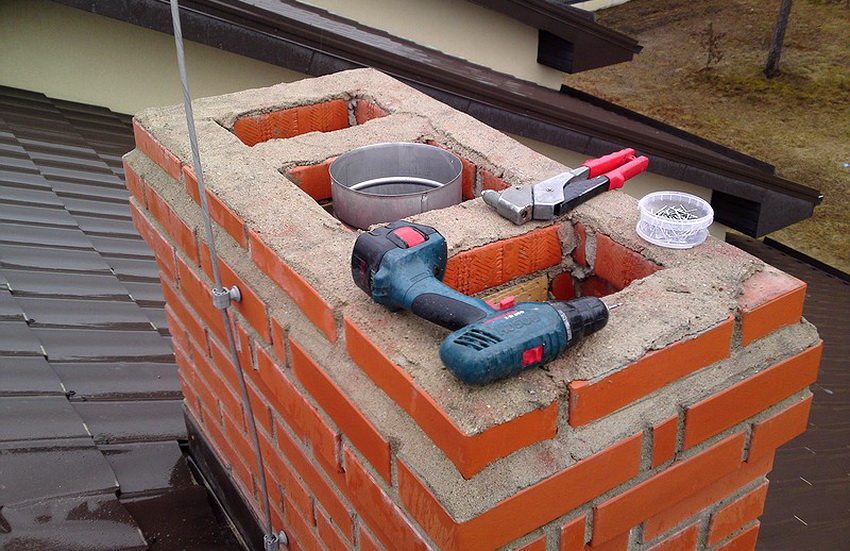

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.

Простой урок

Кирпичные

Как ведет себя кирпичный дымоход вместе с твердотопливным котлом? Под действием высокой температуры при сгорании топлива кирпич очень сильно нагревается и долго удерживает тепло, даже когда котел перестал работать. Ввиду того, что дымоход долго остывает, внутренняя поверхность трубы накапливает конденсат, который впоследствии смешивается с горящими кислотами и несгораемой золой.

В результате образуется целый ряд химических соединений. Они откладываются на шероховатой поверхности кирпичного дымохода и в отверстиях. Результатом становится медленное разрушение трубы, что приводит не только к ухудшению ее эксплуатационных характеристик, снижению тяги, но и уменьшает эффективность работы котла. Таким образом, кирпичного дымохода хватит на непродолжительный период, да и к тому же его невозможно очистить от продуктов сгорания.

Основные разновидности

Данные виды дымоходов для твёрдотопливных котлов, подходят для оборудования, работающего на дровах. При этом каждая вариация имеет свои уникальные особенности:

Подробней ознакомиться с особенностями каждой системой и основными правилами монтажа, вы можете также просмотрев видео в этой статье.

Выполняем монтаж

Большую роль в дальнейшей эксплуатации играет высота дымохода для твёрдотопливного котла, для того чтобы этот и другие критерии были полностью учтены и соблюдены вами, рекомендуем ознакомиться с представленными далее правилами и требованиями.

Инструкция по выполнению установки и монтажа:

1. При проведении всех работ, нужно соблюдать все требования и нормы пожарной безопасности;
2. Выбор таких параметров как диаметр и сечение труб делается на основе входящей в комплект к отопительному прибору инструкции;
3. При сборке горизонтально расположенных отрезков, их длина не должна быть больше одного метра;
4. Высоту системы выбирают индивидуально. Для этого учитывают этажность дома, особенности и форму крыши. Для расчётов также берутся рекомендации производителя в прилагающемся руководстве.

Вариации вертикального и горизонтального расположения

Вариации вертикального и горизонтального расположения

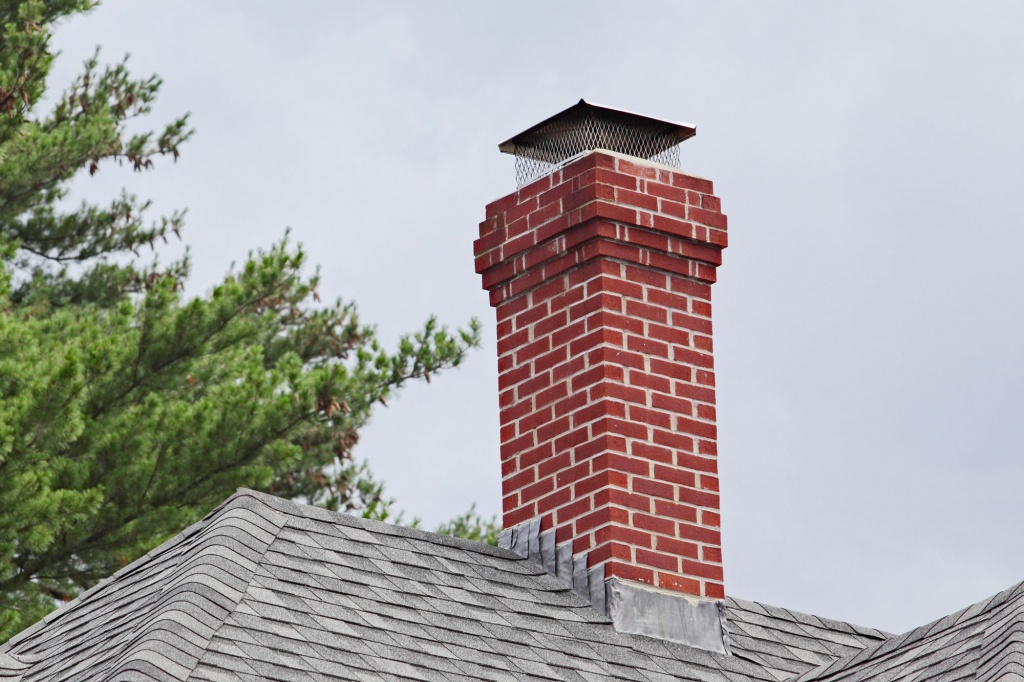

Кирпичные дымоходы одни из самых недолговечных

Кирпичные дымоходы одни из самых недолговечных, бюджетных и сложных в монтаже

Основные элементы и приспособления необходимые

Основные элементы и приспособления необходимые для осуществления сборки и монтажа

Трубы из нержавейки с выводом через стену дома

Трубы из нержавейки с выводом через стену дома

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

• из огнеупорного кирпича;
• металла — обычно нержавеющего;
• керамических изделий;
• стекла;
• асбоцементных труб.

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Обратите внимание! Особенно тщательно нужно изолировать металлические трубы в местах их прохождения сквозь перекрытия, через чердачное пространство и кровлю

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

Пожарные требования, предъявляемые к дымоходам

Обязательным условием является то, чтобы устройство дымохода для твердотопливного котла полностью отвечало правилам пожарной безопасности. Характерной чертой использования таких конструкций, является высокий температурный режим отходящих газов, более 300°С. Когда происходит возгорание сажи, нагрев доходит до 1000°С. И как итог — возрастает риск случайного возгорания здания.

В нормах пожарной безопасности указывается необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли.

Пример теплоизоляции трубы дымохода

В правилах пожарной безопасности описаны следующие пункты:

1. В процессе прохождения через кровельные и межэтажные перекрытия, выполненные из горючих материалов, следует позаботиться о противопожарных разрывах. От утепленного дымохода, толщина теплоизоляции которого составляет 50 мм и более, с применением стальной одностенной трубы, разрыв должен равняться 25 см. В зазоры помещается негорючая теплоизоляция. В бетонных плитах нет нужды в обеспечении разрывов. Для установки следует прорезать отверстие, на 10 мм превышающего диаметр трубы.
2. Для рулонной битумной кровли обязательно нужно использовать фильтр искроулавливателя, который монтируется на оголовок дымохода. Узел не снижает характеристики тяги, но он не позволяет горящим частичкам уйти из дымоходного канала. Такое же требование предъявляется к домам, которые окружены зелеными насаждениями. В качестве межэтажного утеплителя можно использовать бальзатовую вату с высокими теплоизоляционными характеристиками, огнестойкостью и стойкостью к деформации. Рабочий температурный режим — от 500°С. Весь дымоход необходимо утеплять при помощи ваты с идентичными характеристиками.
3. Монтаж дымохода на выходной патрубок осуществляется посредством отрезка нержавеющей трубы или специального адаптера, который подсоединен к системе дымоотведения. Если вы производите установку дымохода для твердотопливного котла в деревянном доме, то прилегающие к трубе стены необходимо обработать огнезащитой и выполнить обшивку огнестойким материалом.
4. Максимальная длина горизонтальных участков дымохода равняется 3 м. Если кусок трубы больше одного метра, то его устанавливают под небольшим уклоном. Это необходимо для увеличения характеристик тяги.
5. Дистанция до несущих конструкций и узлов здания начинается от одного метра.
6. Система периодически подвергается обслуживанию — чистятся трубы и удаляется конденсат. Когда вы избавляетесь от сажи, то это способствует снижению количества периодических возгораний в дымоходе. В процессе горения сажи происходит резкий выброс тепловой энергии, а также поднимается температура в самой трубе, доходит до 1000°С. Что очень часто становится причиной разгерметизации системы дымоотведения, в результате чего дымоход попросту ломается.
7. Дистанция от дымохода твердотопливного котла до близлежащего дома должна быть как минимум 8 метров. Это безопасная дистанция, если вдруг случайно произойдет возгорание. Можно произвести монтаж искрогасителя в оголовке дымохода. Пользователи отмечают, что чаще всего инспекторы пожарной безопасности дают согласие на эту процедуру, при уменьшении расстояния до 5 метров.
8. Ни в коем случае нельзя совмещать конструкцию для твердотопливного агрегата и газового. Если одновременно функционирует несколько приборов отопления, работающих на твердом топливе, то согласно правилам безопасности, следует монтировать обособленную систему дымоотведения для каждого.

Искрогаситель для дымохода. Для чего он нужен можно узнать здесь

Пожарные нормы обустройства дымохода могут различаться, все зависит от конкретной местности. Именно поэтому, прежде чем начинать монтажные работы, следует ознакомиться с существующими требованиями в пожарной инспекции МЧС.

Проверка силы

Прежде чем бросить силы на борьбу с плохой тягой, удостоверьтесь, что тяга действительно оставляет желать лучшего.

Проверить тягу можно при помощи специальных приборов или самостоятельно. Простые способы фиксирования тяги:

1. Зажгите бумажный лист, дайте ему немного погореть. Поднеся к печи или камину, потушите бумагу и понаблюдайте за направлением дыма. Если он направляется к трубе — хорошая тяга, отклоняется в обратную сторону — обратная тяга, если сохраняет «прямолинейность» — тяга отсутствует. Подобные манипуляции можно проделать с тонкой папиросной или туалетной бумагой, не поджигая её.
2. Если в доме есть курильщики, то проследите за направлением от дыма сигарет или от пламени спички, зажигалки вблизи камина или печи. Выводы делайте аналогично первому пункту.
3. Пламя обычной свечи тоже может помочь в определении тяги в жилище.
4. Карманное зеркальце, поднесённое к топке и покрывшееся конденсатом, может говорить о проблемах с удалением дыма из печи.
5. О наличии слишком большой тяги, уносящей полезное тепло из помещения, свидетельствует слышимый гул в печи — громкое гудение.
6. Цвет огня в топке может стать показателем разной тяги. Золотистый оттенок — хорошая тяга, белое пламя — чрезмерная тяга, красный колер и чёрный дым — плохая тяга, высокая вероятность обратной тяги.

Обычная зажигалка может помочь в проверке тяги

Анемометр — прибор, знакомый многим людям советского периода. С помощью этого устройства можно было замерить тягу дымохода. Нормальными считались показания в пределах 10–20 Па. Недостатки прибора в его невысокой точности при силе ветра менее одного метра в секунду.

Такое несложное устройство поможет обезопасить вашу жизнь в доме с печным отоплением

Современная промышленность предлагает достаточное количество устройств для измерения тяги, есть приборы, фиксирующие тягу на входе и выходе дымохода.

Рубрики

Поддержите наш проект в соц. сетях!

Устройство и предназначение стабилизатора

Стабилизатор тяги — это дополнительная вставка на дымоотвод с заслонкой, при помощи которой можно регулировать интенсивность горения топлива и силу тяги в трубе. Устанавливают стабилизатор тяги только на низкотемпературное отопительное оборудование, где максимальный нагрев выводимых газов не превышает 500 градусов.

Предназначение стабилизатора тяги:

• снижать скорость удаления продуктов горения печи;
• предотвращать образование в трубе обратной тяги и забросы дыма в помещение;
• продлить срок службы дымохода за счет снижения температуры выбросов;
• повысить пожарную безопасность отопительного оборудования на счет предотвращения выбросов искр и пламени из трубы;
• сократить расход топлива;
• повысить КПД печи.

Устанавливают стабилизатор тяги в трёх локациях и только в помещении котельной:

• Первый вариант это выше выводящего патрубка печи на первом вертикальном отрезке трубы. Расстояние от стабилизатора до горизонтального участка составляет 40-60 см.
• Второй вариант – на уровне выхода дымохода из печи, но не ниже 40 см от уровня пола.
• Третий вариант — показан на схеме.

Регулятор дыма это дополнительный вход в дымоотводящую трубу для подсоса воздуха. Устройство представляет собой горизонтально ориентированный патрубок, один конец которого закрыт вертикальной подвижной заслонкой, а второй встроен в дымоход. Заслонка должна точно совпадать с внутренним диаметром патрубка, чтобы в закрытом положении подсоса воздуха не происходило.

Заслонка является главной рабочей частью стабилизатора тяги. Она может крепится к корпусу на подвижной оси в верхней части, что характерно для заводских устройств. Самодельные заслонки обычно крепят на оси через диаметр. Для предотвращения ее опрокидывания внутрь в нижней части ставят фиксаторы. Устройство монтируют на вертикальную трубу, без наклона. На готовой сэндвич трубе это удобно делать через обычный тройник.
