Дымоход для буржуйки своими руками - пошаговое изготовление и монтаж

Как правильно выбрать готовые ворота с калиткой

Выбирая конструкцию ворот для собственного дома, необходимо определиться с несколькими факторами:

Содержание

Место установки. Речь идет о том, какую территорию они будут закрывать. Например, секции ворот для дома по внешнему виду должны отличаться от тех, что предназначены для промышленных целей.
Есть ли автомобиль

В данном случае важно предусмотреть ширину и высоту ворот
Транспортное средство должно беспрепятственно проходить во двор.
Обратите внимание на забор. Если еще его не выбрали, то позаботьтесь о том, чтобы конструкция ворот и внешней вид загородки были схожи по стилю.
Подготовьте схему
Прежде чем будете заказывать ворота, необходимо нарисовать чертеж будущей конструкции

При заказе полотна покажите мастеру свою задумку. По возможности внесите все корректировки заранее.
Калитка в одном стиле. Даже если калитка отделяется от ворот колонной или столбиком, желательно, чтобы она соответствовала их дизайну.

Пошаговое руководство

Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.

Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:

Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
Проверьте все разметки деталей.

Устанавливается конструкция в следующей последовательности:

Подключите сварочный аппарат к сети.
Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
Установите силу тока на аппарате до 160 А.
Наденьте специальные очки и спецодежду, руки защитите крагами.
Ко дну печи приварите три стенки.
Низ устройства расположите от пола не менее чем на 5 см.
Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
Там где нужно, отрихтуйте углы деталей.
Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.

После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.

Буржуйка из двух бочек

Еще больше разных самодельных буржуек. Конструкций очень много. От самых элементарных, до достаточно сложных конструкций.

Самый распространенные отопительные приборы для гаражей и дач — буржуйки

Очень интересен вариант этой буржуйки из вложенных одна в другую двух бочек разного диаметра. Как ее сделать: нужны две бочки разного диаметра, кирпичи вместо ножек (можете приварить, если будет желание, металлические), дверцы и петли, металл для изготовления колосника и крышки. Нужны будут галька, глина и песок для изготовления засыпки.

Буржуйка из двух бочек

Начнем с изготовления засыпки: гальку, песок и глину перемешать и прокалить на огне.
Прорезаем в обеих бочках одинаковые отверстия для поддувала и закладки топлива. Но сделать это нужно со смещением. Начинаем с меньшей бочки. Вырезаем дверцу поддувала на 2-3 см выше дна, над ней на 10-15 см выше дверцу для закладки топлива. Делаем тоже в большей бочке, но нижнее отверстие уже на расстоянии 10-15 см от дна, соответственно, вторая дверца тоже выше (расстояние между дверцами в точности как на меньшей бочке).
В меньшую бочку над отверстием для дверцы поддувала навариваете круг-колосник, в котором вырезаны отверстия.
На дно большей бочки насыпаем подготовленную засыпку. Уровень подбираем так, чтобы отверстия под дверцы совпали. Причем бочки соприкасаются лицевыми сторонами, а сзади остается приличное расстояние. Это все расстояние заполняете той же засыпкой, хорошо ее уплотняя.
Совместив отверстия, свариваете их по периметру, привариваете петли и дверцы, устанавливаете замки.
Дальше нужно установить крышку печи, вырезав в ней отверстие под дымоходную трубу, и хорошо ее приварить.
Последний этап – установить дымовую трубу.

Все, буржуйка из бочки готова. Уникальность этой конструкции в том, что она дает более мягкое тепло: большая часть жесткого излучения поглощается засыпкой. Эту конструкцию можно, наверное, даже заполнить камнями, доработав крышку, чтобы была возможность обслуживать камни (менять разрушенные).

Какую бы конструкцию вы ни выбрали, существуют некоторые правила, которых стоит придерживаться в целях соблюдения пожарной безопасности:

Печь любой конструкции необходимо ставить на основание из пожаробезопасных материалов, например, жаростойкой плитки, кирпича или листов асбокартона.
Размеры печи должны быть таковы, чтобы пространство перед печью до стены было не меньше 1,2 м.
Нельзя располагать металлическую печь ближе чем на 1 м от стены. В случае если стена бани оббита металлом или оштукатурена слоем не менее 2,5 см это расстояние можно сократить до 80 см.
Также очень важна достаточная изоляция дымохода. Безопаснее всего делать его из сэндвич трубы .

Соблюдайте эти нехитрые правила, и ваша самодельная металлическая печь для бани будет долго радовать вас отличной работой и крепким жаром. Прочитать подробнее о том, как устанавливать печь можно в статье «Как установить металлическую печь для бани» .

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

В топку загружают дрова.
Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
В систему отопления или водоснабжения поступает горячая вода.
Остатки тепла и горючих газов через дымоход удаляются из помещения.
Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).
Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

встроенный в печку бак с водой — ёмкостной бойлер;
трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

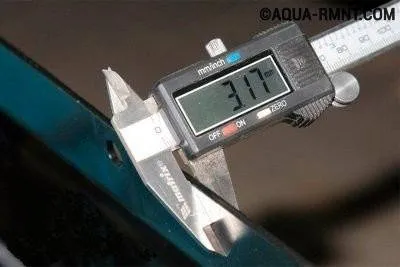

При изготовлении буржуйки используют толстостенный легированный металл

Существует ли универсальный дымоотвод

Как рассчитать дымоход для камина и других отопительных систем? Возможно ли установить такой канал, который бы соответствовал любому виду топлива, если его материал всегда подбирается именно в соответствии с видом определенного топлива? В данный момент такого универсального механизма не изобрели. Есть некоторые системы, довольно неплохо работающие с некоторыми видами топлива. Однако до качества им далеко.

Внутреннее сечение

Расчет сечения дымохода является обязательным требованием к качеству выводящей системы.

Цилиндрическая форма. Нагревание газовой отопительной системы происходит неравномерно, из-за этого движение дыма по трубе осуществляется по спирали. Поэтому оптимальной формой трубы будет цилиндрическая. Именно она обеспечит идеальную тягу.

Если вы сконструируете дымоотвод квадратной формы, завихрения не смогут образоваться из-за отсутствия тяги, и дым будет собираться в углах. А от скорости вытяжного усилия зависит качество вытяжной системы и ваше здоровье.

Также цилиндрическая форма дымоотводного канала подойдет котлам нового поколения (стоп-страт).

Смотрим видео, расчет квадратного дымоотвода:

Принцип работы таких обогревательных приборов создан с учетом скоростного прогрева отопительной системы.

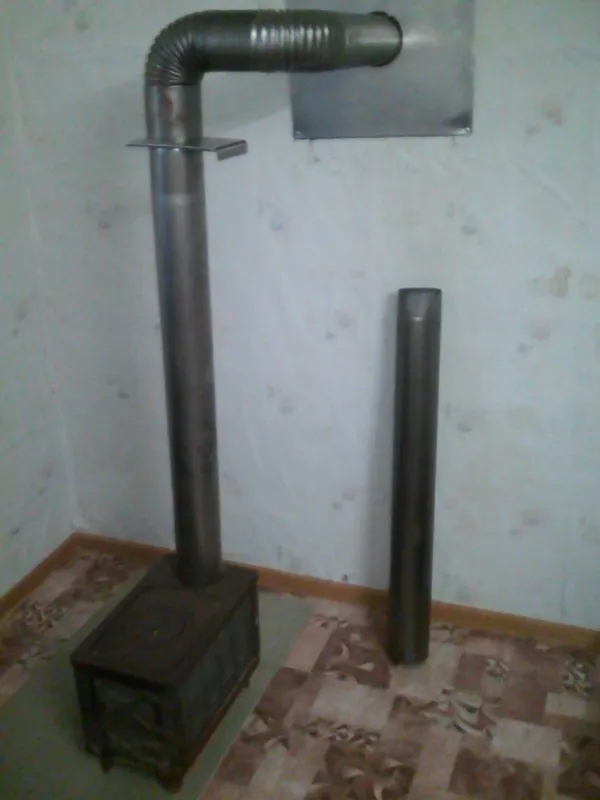

Как устроен дымоход

Дымоход имеет стандартное устройство для большинства видов буржуек, которые являются переносной системой отопления. Труба с выводом на дымоход закрепляется в задней части печки. На этот вывод закрепляется секция трубного типа. Устройство имеет разборные секции, которые удобно заменять. Количество секций зависит только от точки вывода продуктов горения из помещения.

Для вывода через стену или через потолок потребуется всего две-три секции. Если вывод делается через крышу или трубу необходимо протянуть через весь гараж, то количество секций значительно увеличивается.

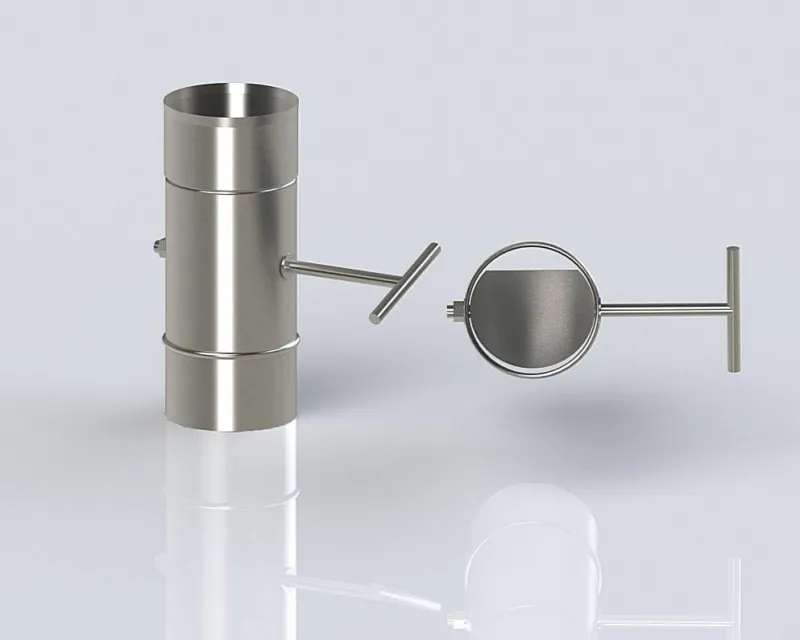

Вывод, включаемый в конструкцию печки, осуществляет теплообмен и отсекается от остальной части трубы с помощью заслонки или заслонок.

Принцип работы

При горении твердого топлива, ряд продуктов выхода, в том числе и дым, удаляются. В печку поступает свежий воздух с кислородом. Для сохранения тепла устройство перекрывается в нижней части заслонкой. Такой принцип работы регламентирован для всех отопительных систем малого типа. С помощью дымоудаления горение не прекращается, а помещение очищается от остаточных продуктов.

Виды и конструкции

Есть нескольких видов устройства. При этом, конструкция различна. Чаще всего все зависит от материалов, которые применяются для устройства отвода. Основные типы по материалам:

из кирпича;
цельная труба;
сегментное трубчатое обустройство.

Часто можно встретить смешанные варианты в местах с полноценной установкой буржуйки без дальнейших переносок. В таких местах часто используют цельные трубы или кирпичную кладку. Также есть вариант с использованием металлической трубы, которая обкладывается кирпичом.

Сегментные трубы применяются в местах, которые нуждаются в переносном варианте печки, а также там, где сложно обустроить прямой выход.

Сам дымоход по своим конструкционным особенностям может быть прямым, коленным или угловым. Для коленного варианта, который считается одним из наиболее теплых, так как сохраняет тепло более длительный период, используется оцинковка и черный металл.

Также есть самодельные и покупные варианты различного типа. Главным требованием будет выполнение всего регламента установки и безопасности.

Категории дымоходов делятся на несколько видов по определенным характеристикам:

материал;
конструкционные особенности;
покупной или самодельный вариант.

Правильный выбор регламентируется только совокупностью дымохода с самой печкой, а также с параметрами помещения.

Особенности «буржуйного» дымохода

Дымоход в буржуйке состоит из двух частей:

теплообменной;
газовыводящей.

Выводящая труба со временем практически не изменялась. Раньше к буржуйке напрямую подсоединяли обыкновенную металлическую трубу, которая выходила на улицу. Сейчас используют определённые материалы, а дымоход подключают либо после заслонки, перекрывающей выход после окончания горения, либо к дымоотводящему каналу.

Внутри корпуса размещается теплообменная часть трубы. Как усовершенствованный и пожаробезопасный вариант конструкции, в буржуйках устанавливают коленный дымоход. Форму его теплообменных элементов и их расположение определяют вид печи и конструкция дымохода. Вытянутые в горизонтальной плоскости печи оборудуются «дымовой камерой» или «колпаком». В таких конструкциях отработанные газы через отверстие в боковой стенке попадают в этот отдел, увеличивая тем самым теплоотдачу буржуйки, и только после этого «вылетают в трубу».

Печи, вытянутые по вертикали, имеют более сложное устройство дымохода. В них используется та же коленная система, в которой для увеличения теплоотдачи используются наряду с коленными ещё и спиральные каналы. Такая конструкция задерживает дым и продлевает жизнь печи.

Достоинства и недостатки

Технологические особенности производства позволили сделать плиты ОСП очень востребованными и популярными в строительстве. К основным достоинствам, которыми обладает этот материал, относятся следующие качественные характеристики:

высокая степень надёжности и практичности;
низкий уровень паро- и водопроницаемости;
внешняя эстетичность и вид «под дерево»;
незначительный вес;
демократичная цена.

Самое популярное

Классическая модель буржуйки

Наиболее распространённым вариантом будет стандартная классическая модель буржуйки в гараж, выполнить которую можно своими руками. Времени на ее изготовления понадобится не так уж и много, а результат будет греть душу и тело.

Принципиальный чертёж классической буржуйки для гаража с размерами

Вся работа над изготовлением буржуйки в гараж будет проходить в ниже представленном порядке:

Сделать детальный чертеж буржуйки, на котором будут нанесены необходимые размеры;
Отобрать нужные материалы и инструменты для работы;
Раскроить все детали;
Непосредственно процесс изготовления.

Как собрать буржуйку?

При сборе возникает только один вопрос: как сварить все детали так, чтобы обогреватель работал как можно эффективнее. В первую очередь, профессиональные мастера советуют сваривать дно буржуйки, две стенки и верх. Данную процедуру лучше всего провести с помощью таврового шва, который будет крепко держать стороны.

Квадратная классическая буржуйка очень проста в изготовлении

После того, как буржуйка для гаража, а вернее ее основа сделана, нужно поставить и приварить сварочным аппаратом перегородку. Она должна располагаться между поддувалом и топкой, в которой предварительно просверливаются отверстия для пепла. Проем в перегородочной части размещается на расстоянии в пять сантиметров от стенки обогревателя. Все отверстия должны быть сделаны с интервалом в полтора сантиметра между собой.

Важно! Обратите внимание на высоту установки перегородки-она должна быть поднята от дна печи не меньше, чем на 10 сантиметров, поскольку неудобно будет удалять пепел. Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба

Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров

В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров

Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров.

Внутренний вид

Заключительным этапом конструирования печи на дровах будет установка дымохода. Самодельная буржуйка должна быть установлена в определенном месте, где риск возникновения пожара сводится к минимуму. Наиболее распространённый вариант вариант-прямая труба. Иногда ставят трубу, проходящую через крышу, но она плохо держит тепло.

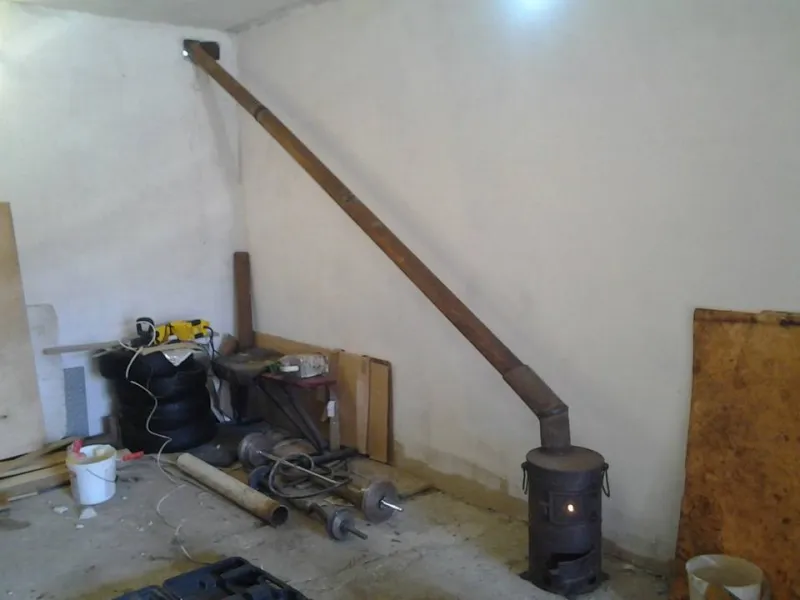

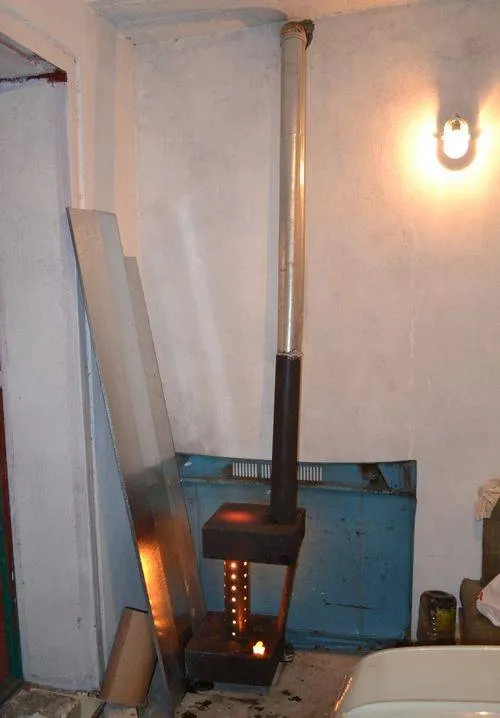

Варианты дымоходов для буржуйки в гараже

Мастера советуют сделать в трубе три поворота, каждый из которых по тридцать градусов (в суме должно выйти девяносто). Затем она выводится сквозь стену, на улицу (утапливается не меньше, чем на десять сантиметров). Самым важным моментом здесь будет герметизация, иначе все отходы (дым и сажа) будут проникать в гараж. А это чревато последствиями для здоровья.

Материалы необходимые для изготовления дымохода

Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.

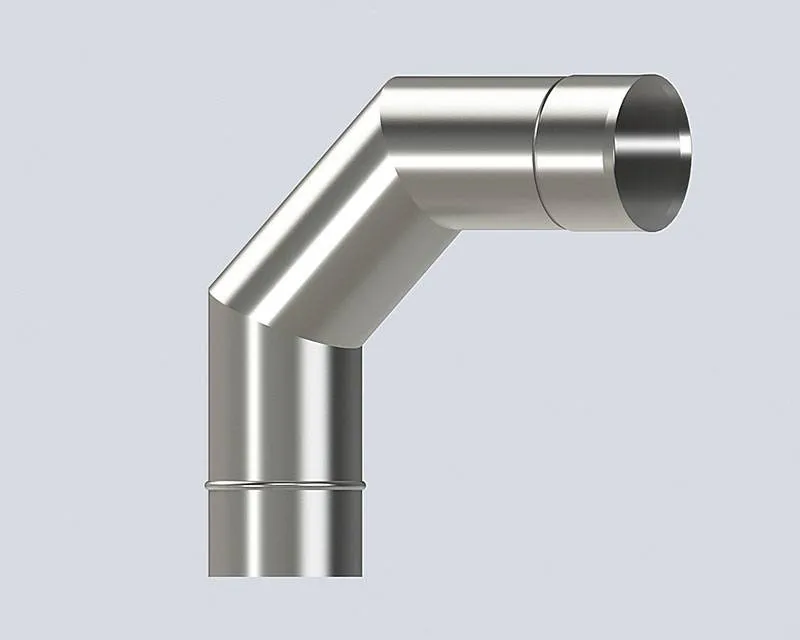

Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще. Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.
«Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
Теплоизолирующие материалы.
Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты. Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

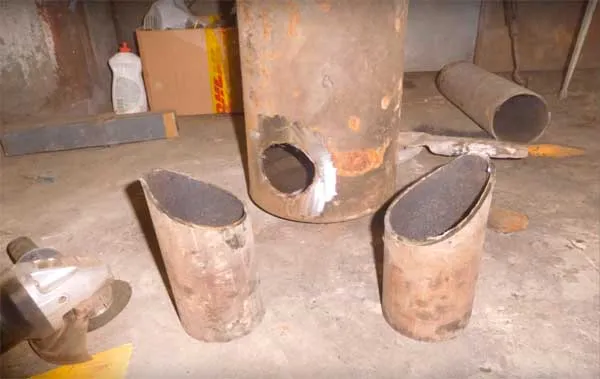

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

сварочный аппарат;
шлифовальная машинка с кругами;
дрель со сверлами;
щетка с металлическим ворсом;
рулетка и строительный карандаш для разметки;
молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

1 или 2 газовых баллонов;
Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
труба для дымохода;
толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Отпугивание насекомых

Порядок изготовления и монтажа конструкции

Материалы

Как уже говорилось выше, буржуйка – это мобильная печь, соответственно, труба для печки буржуйки тоже должна быть легкой и, по возможности, разборной. Поэтому вариант кирпичной трубы рассматривать не будем.

Как вариант можно рассмотреть дымоход из асбестоцементных труб, однако, он имеет некоторые недостатки:

Температурный порог асбестоцемента составляет 300 градусов по Цельсию;
В результате шероховатости стенок, на них быстро налипает сажа.
Пожароопасность – вытекает из предыдущего пункта, так как сажа рано или поздно загорится, а асбестоцемент такую температуру выдержать не сможет.
В результате реакции с соляной кислотой, которая содержится в окислах, асбест постепенно разрушается.
Материал обладает свойством впитывать конденсат, который впоследствии передается на крышу и стены. В результате это приводит к появлению пятен и неприятного запаха.

На фото – асбестоцементный дымоход

Гораздо более оптимальным вариантом является дымоход из металлической трубы, который не сложно сделать самостоятельно. Диаметр трубы для буржуйки выбирается в соответствии с диаметром газоотводящего патрубка.

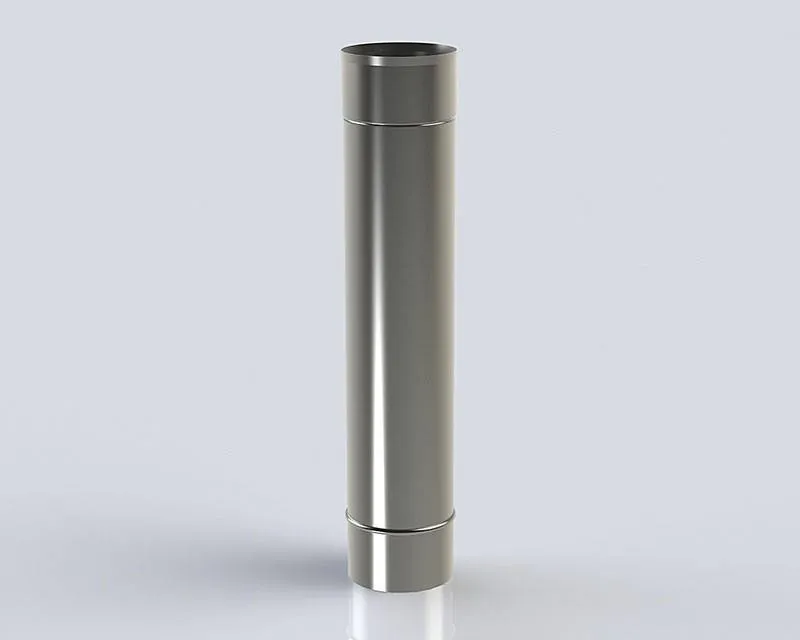

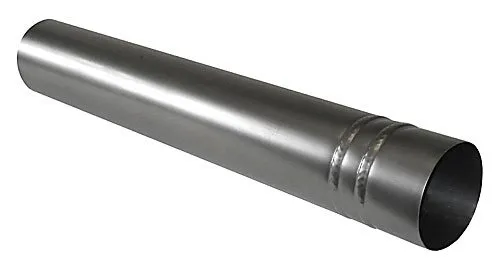

Стальная труба для дымохода

Металлическая конструкция довольно легко делается, кроме того, цена материалов вполне доступная. Однако, следует иметь в виду, что качественный дымоход должен быть выполнен из легированной стали.

Если дымоход выполняется для буржуйки, расположенной на улице, к примеру, в беседке или на террасе, то для этих целей используется ровная труба, которая нужна для того, чтобы дым не клубился возле плиты и не мешал отдыху. Если же буржуйка расположена в доме, то труба представляет собой коленную систему.

Для выполнения такого дымохода понадобятся следующие материалы:

Колено диаметром 100 мм и длиной 1200 мм;
Два колена диаметром 160 мм и длиной 1200 мм;
Три колена, предназначенных для стыка, размером 160*100 мм;
Тройник диаметром 160 мм с заглушкой;
Грибок диаметром 200 мм.

Кроме того, в зависимости от помещения, могут понадобиться:

Проходной стакан;
Теплоизоляция;
Противоливневый козырек и некоторые другие материалы.

Пример – горизонтальная буржуйка из трубы

Сборка дымохода

Вывод дымохода на улицу может быть выполнен двумя способами:

Через окно (форточку) или отверстие в стене – подходит для тех случаев, когда печь устанавливается временно.
Через чердак и крышу – наиболее оптимальный вариант, если печь всегда стоит в одном месте.

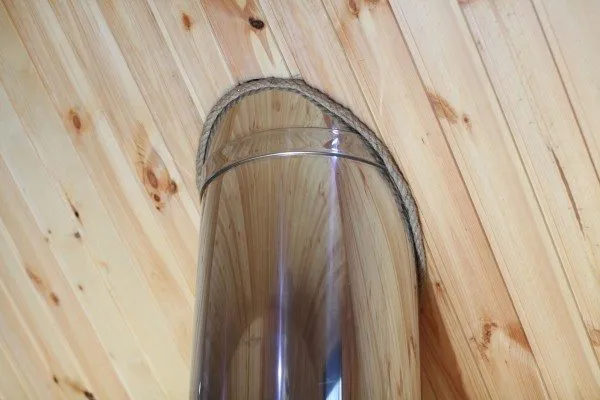

Вывод дымохода через потолок

Инструкция по монтажу конструкции выглядит следующим образом:

В первую очередь надо вырезать в потолочной плите отверстие нужного диаметра.
По краям отверстия необходимо убрать теплоизоляционный материал.
Затем в отверстие вставляется проходной стакан.
Далее через проходной стакан пропускается колено и стыкуется с наружным дымоходом, который выводит дым через крышу на улицу. Соответственно, в кровельном материале также нужно сделать отверстие.
После установки наружного дымохода, его необходимо теплоизолировать минеральной ватой и покрыть битумом.
В завершение работы, на дымоходную трубу, расположенную на улице, надевается искрогаситель или грибок, который защищает систему от мелкого мусора, живности и осадков. В то же время он защищает и кровлю от вылетающих искр.

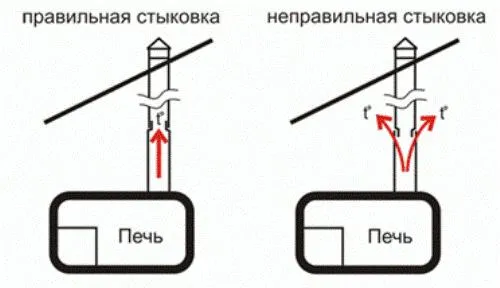

Вот, пожалуй, и все основные моменты монтажа дымоходной системы. При ее сборке обязательно нужно соблюдать следующее правило – каждое верхнее колено должно надеваться на нижнее, как показано на схеме.

Схема стыковки колен

Изготовление и монтаж дымохода для буржуйки

Как правильно выбрать готовые ворота с калиткой

Пошаговое руководство

Рекомендации по монтажу

Буржуйка из двух бочек

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Фотогалерея: распространённые виды теплообменников

Расчёт основных параметров буржуйки с водяным контуром

Существует ли универсальный дымоотвод
