Датчики протечки воды

Варианты самодельного изготовления

Соорудить датчик протечки воды можно и собственноручно, при том не обязательно включать в конструкцию датчик влажности. Для этого понадобятся: паяльник, олово, гетинакс, бокорезы, провода и несколько радиодеталей.

Простейшая конструкция

Ниже представлена принципиальная схема устройства, которое можно собрать за считанные минуты.

Главным элементом выступает транзистор VT1 (BC515, 517 или 618). С него питание поступает на динамик B1 (обычная «пищалка» со встроенным генератором). Конкретно под эту схему нужно использовать крону (9 вольт), также существуют ее разновидности под 3 и 12 вольт.

С регулятором чувствительности

Усложним немного предыдущее устройство, добавив функцию подстраивания чувствительности. За это будет отвечать переменный резистор — в зависимости от положения его стержня прибор будет настроен на срабатывание уже при появлении слабого испарения на поверхности датчика воды (влажности) или же только при полном ее погружении в воду.

Как видно, в схеме отсутствуют сигнальные детали (динамики, светодиоды). Ток с транзистора подается на реле типа РЭС60, а затем с его контактов передается исполнительному устройству, коим может быть система «умный дом», GSM-передатчик, аварийный электромагнитный клапан и так далее.

В качестве датчика влажности, который будет использоваться и в дальнейшем, выступает горизонтальная гетинаксовая пластина с двумя электродами, разделенными изоляционной дорожкой. Такая, как на картинке:

На микросхеме LM7555

Теперь перейдем к более сложным приборам, в которых задействованы интегральные микросхемы. Первая принципиальная схема в двух вариантах размещена на следующем рисунке:

В верхнем варианте предусмотрено 2 типа оповещения о протечке — светодиодная индикация и звуковое сопровождение. В нижнем — только светодиодная индикация. Себестоимость всех деталей, включая микросхему-таймер LM7555, не превышает $0,5.

На микросхеме К561ЛН2

А устройство на базе К561ЛН2 обладает еще более высокими показателями чувствительности и надежности.

F1 — датчик влажности, в сухом состоянии поддерживающий транзистор VT1 закрытым. Как только на первый попадет вода, второй откроется, запустив звуковую сигнализацию.

Принцип действия датчика затопления

Датчик имеет 2 контакта для анализа влажности поверхности, которые касаются непосредственно пола. Контакты лучше выполнить из нержавейки, либо сделать из меди, а после залудить оловом. То есть, контакты не должны быть сильно подвержены окислению.

Эти контакты подключены к + питания и ко входу встроенного в микросхему компаратора. Как только контакты погружаются в воду, от плюсового контакта через резистор и «сопротивление воды» начинает течь ток ко входу компаратора, напряжение на 2-й ножке микросхемы начинает расти до порога переключения. В результате чего на 3-й ножке микросхемы напряжение падает (появляется логический ноль) при этом открывается транзистор Т1 и через него начинает течь ток в нагрузку, в частности засвечивается светодиод, на коллекторе Т1 появляется логическая единица.

Способы сигнализации затопления и варианты применения датчика.

Рассматриваемый в этой статье датчик протечки может применяться автономно, либо как составной элемент охранной системы. Если датчик применяется автономно, в качестве вида оповещения о сработке можно рассматривать установку в каждый датчик звуковой пищалки — «бузера» со встроенным генератором. Прогнозируемое время работы от 3 качественных щелочных батареек типоразмера АА (расчетная емкость 2500 мАч) составляет 2500/0,4мА=6250 часов 6250/24=260 дней. Можно так же применить 3-4 Ni-Mh аккумулятора с малым током саморазряда.

тест

Если рассматривать датчик как элемент полнофункциональной охранной системы, логично будет соединить все датчики в параллельную цепь при помощи сигнализационного кабеля и сделать звуковое оповещение только на центральном блоке сигнализации. При этом оставить световую индикацию сработки на каждом датчике для возможности контроля их работоспособности. Каждый раз делая влажную уборку в помещении вы сможете убедиться в том, что датчик находится в работоспособном состоянии и сторожит ваш покой:)

Дорогие читатели ознакомьтесь со всеми мастер классами раздела самодельные охранные системы для дома и автомобиля.

Корпус и печатная плата датчика протечки

Вы можете скачать печатную плату датчика затопления в формате sprint layout 6, эскиз печатной смотрите на рисунке, ссылку на файл с печатной платой, а так же ссылку на программу найдете в конце статьи.

После сборки и проверки работоспособности, корпус датчика необходимо герметизировать при помощи обычного силиконового герметика

Где устанавливать датчики протечки воды?

Датчик затопления устанавливают в местах наиболее вероятного появления протечек:

• под радиаторами (батареями) отопления
•  под стиральными и посудомоечными машинами
•  в местах установки хомутов и кранов
•  в местах где водоснабжение ведется шлангами например подводы к бойлеру, подвод воды к смесителю на кухне, подвод к бачку унитаза т.п.

Смотрите новые статьи о самоделках: Самодельная охранная сигнализация на 2-х микросхемах а так же Светодиодная мигалка для сигнализации

Мгновенный перевод единиц радиации

Как происходит установка систем защиты от протечек воды

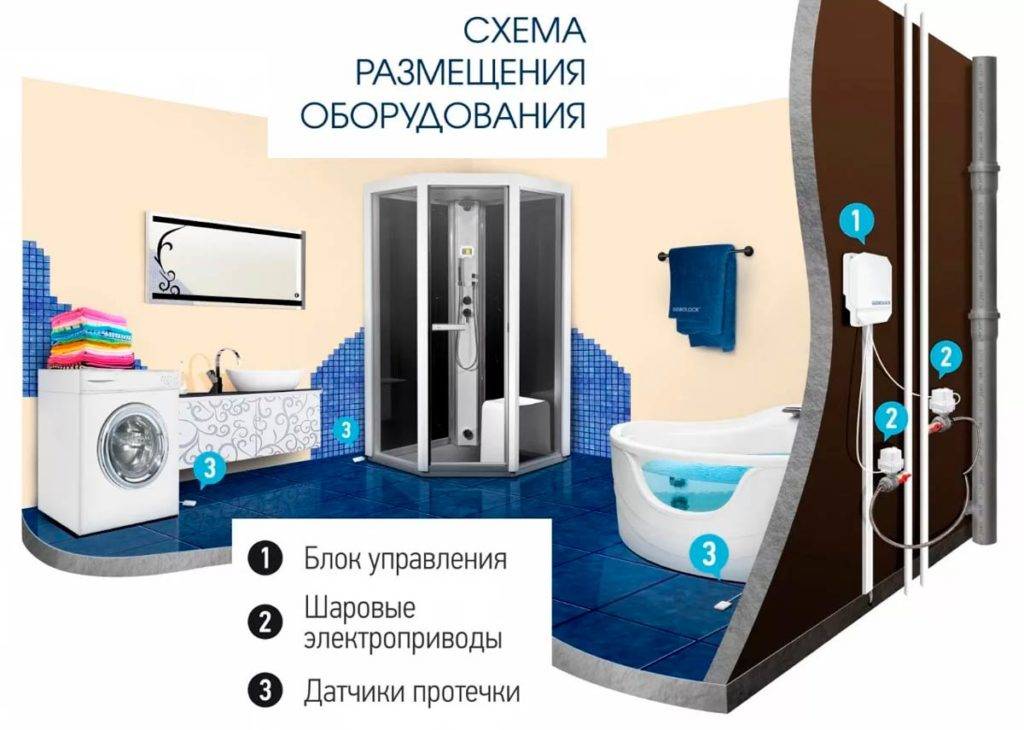

Перед установкой существует неизбежность составить схему расположения всех элементов системы защиты от протечек воды. Варианты расположения позволят оценить, достаточно ли длины проводов датчиков, если предусмотрены именно проводные устройства. После система все устанавливается в следующем порядке:

• Намечаем участки, где будут установлены краны, датчики и контроллер системы защиты.

• Опираясь на составленную схему, прокладываем провода.

• Монтируем краны.

• Монтируем датчики.

• Устанавливаем контроллер.

• Подключаем систему защиты.

Рассмотрим подробнее самые важные этапы:

Шаг 1. Устанавливаем шаровой кран

Повторим, что будет лучше, если электрокран системы защиты установит специалист. Монтаж этого элемента производят на вводе трубопровода после ручных вентилей. Не допускается установка электрокранов в месте кранов на вводе.

Также перед этим желательно установить фильтры на трубопроводе, которые будут производить очистку воды. Это позволит продлить срок службы приборов. На этом этапе проводится бесперебойное питание для электрокранов. В режиме ожидания устройства потребляют около 3 Вт, а в момент закрытия/открытия вентиля — примерно 12 Вт.

Шаг 2. Производим монтаж датчика

Есть два способа смонтировать датчики:

• Монтаж в пол. Такой способ установки рекомендуется производителями датчиков. Устройство будет врезано в напольное покрытие в местах, где с наибольшей вероятностью скопится вода при протечке. Контактные пластины датчика должны находиться на высоте 3-4 мм над уровнем пола. Это расстояние необходимо для исключения возможности ложного срабатывания. Если датчик системы защиты проводной, то ведущий к нему провод убирают в специальную гофрированную трубу.

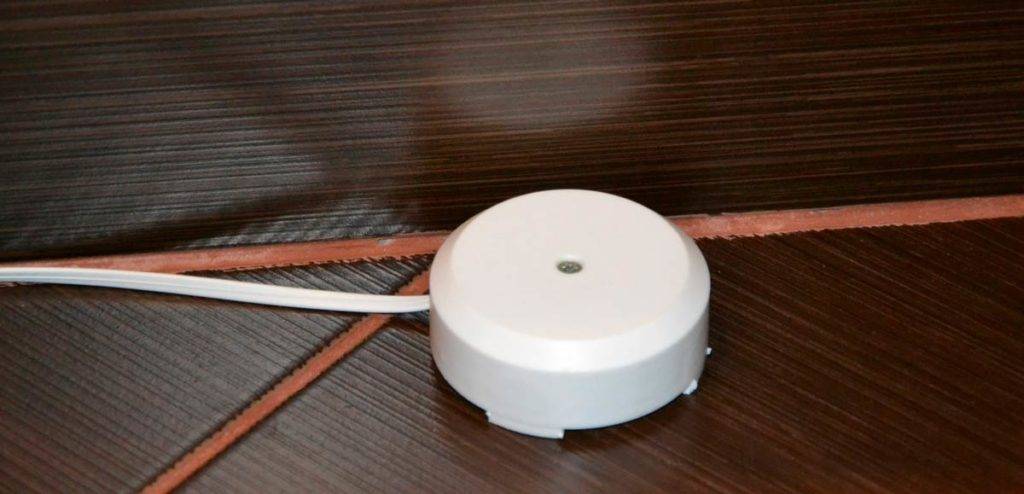

• Монтаж по поверхности пола. При таком варианте датчик ставится на пол контактными пластинами вниз.

Произвести самостоятельный монтаж датчиков несложно, особенно выбрав последний способ.

Шаг 3. Устанавливаем контроллер

Питание для контроллера проводится из силового шкафа. На устройство подводят фазу и ноль по схеме подключения. Установка контроллера происходит по следующим этапам:

• Сверлим отверстие в стене для установки коробки контроллера.

• От места установки контроллера до каждого датчика, крана и силового шкафа штробятся выемки для проводов.

• Закрепляем на стене монтажную коробку.

• Производим подготовку прибора для монтажа. Для этого с помощью небольшой шлицевой отвертки нужно нажать на защелки в лицевой части корпуса контроллера и снять крышку. Далее отсоединяем рамку и подключаем по схеме провода. После чего контроллер ставится в монтажную коробку и крепится там парой винтов.

• Собираем контроллер, ставим на место рамку и лицевую крышку. На крышку надо надавить до срабатывания защелок.

Если при сборке системы защиты от протечек воды не было допущено ошибок, то после включения она заработает. Признак правильно функционирующей системы — горящий зеленым цветом индикатор на контроллере. При обнаружении протечки, цвет индикации меняется с зеленого на красный, звучит зуммер, электрокран блокирует воду.

Для устранения протечки перекрывают ручные вентили на подаче воды и отключают контроллер от питания. После этого приступают к устранению аварии. Когда ремонтные работы завершатся, рекомендуется протереть датчики насухо, включить контроллер и открыть подачу воды.

Читайте материал по теме: Подмотка для труб: правила выбора и использования

Датчики протечки воды

Как работает датчик воды?

Принцип работы датчика — изменение сопротивления между контактами электродов. При всей его простоте, основная проблема большинства производителей датчиков воды — ложные срабатывания и коррозия контактов.  У всех датчиков Гидролок рабочие контакты позолочены, а места пайки залиты герметиком, что кратно увеличивает срок службы датчика. Встроенная защита от ложных срабатываний, проводящая дополнительные замеры сопротивления в случае любых изменений сопротивлений, увеличивает чувствительность датчиков и предотвращает ложные срабатывания. Выпускаемые датчики делятся на:

• Проводные датчики
  • Пассивные
    • WSP — обычные пассивные датчики с 3м и 5м проводом
    • WSP+ — пассивные датчики с контролем обрыва и потери датчика
  • Активные (требующие питания — 5-30В)
    • 3х проводные датчики WSS (1 контакт передающий аварию — до отключения питания)
    • 4х проводные WSU — для систем диспетчеризации (2 контакта — один передает аварию до отключения питания, второй до высыхания датчика)
• Беспроводные датчики

Особенности

В стандартную конструкцию входит датчик протечки воды AL-150 (беспроводного или проводного типа), электронные приводы, осуществляющие перекрытие потока жидкости, и управляющий механизм.

Монтаж контролирующих элементов производится в тех местах, которые характеризуются высокой вероятностью ухода жидкости, к примеру, под стиральной машиной или ванной. Компактная конструкция обеспечивает возможность нахождения в любом месте и, как следствие, контроль всего пространства.

В функции блока управления входит обеспечение звукового оповещения о происшествии и синхронизация датчиков с электроприводами.

Специальные краны, оснащенные приводом, отличаются моментальным реагированием на сигнал, после которого перекрывается подача воды. Среди современных конструкций наибольшее распространение приобрели шаровые системы с электрическим приводом. Монтаж данных элементов производится на стояках подачи жидкости, как правило, после ручного крана.

Конструкция и габариты приводов могут быть различными, их назначение оказывает прямое воздействие на установку. Монтаж может осуществляться в любое подходящее время за счет отсутствия необходимости большого вмешательства в систему водоснабжения. Но желательно производить работы в процессе завершения ремонта.

Персональные радиационные детекторы

Персональный радиационный детектор, иногда называемый PRD, представляет собой небольшое устройство в виде пейджера. Его основная цель — как можно быстрее предупредить пользователя о наличии радиации. Детекторы имеют очень быстрое время отклика и показывают измерение мощности дозы излучения.

Такой счётчик радиации обычно измеряет гамма-излучение. Это наиболее распространённый вид излучения, и его проще всего обнаружить. Нейтронное излучение может быть смертельным в меньших дозах, чем другие виды излучения, и является показателем материалов, использующихся для вооружения, таких как плутоний. Большинство детекторов используют сцинтилляционные кристаллы, которые при контакте с высокоэнергетическими частицами, такими как альфа, бета, нейтроны или гамма — лучи, создают вспышку света. Такие детекторы излучения обычно стоят от 600 до 1200 долларов США и имеют большой срок эксплуатации.

Разнообразие оборудования

На рынке имеется несколько вариантов оборудования для защиты от протекания. Тремя самыми известными являются:

1. Нептун.
2. Гидролок.
3. Аквасторож.

Нептун

Система Нептун от протечек – товар российского производства, представленный такими моделями: Base, Aquacontrol, Prow, Prow+.

Все приборы имеют одинаковый принцип функционирования и отличаются наличием или отсутствием некоторых функций, которые влияют на цену изделия.

Производитель предлагает в комплекте 2-3 датчика. Если вам потребуется больше, то их можно приобрести отдельно.

Минусом эконом-варианта является питание от сети и отсутствие резервного способа электропитания. Это влияет на надежность системы, ведь в обесточенной квартире она не сработает.

Кран закрывает воду за 21 секунду. При установке электромагнитного клапана от протечек воды он срабатывает мгновенно. Наличие СМС-оповещения дает возможность осуществлять контроль со смартфона.

Гидролок

Базовой моделью является Gidroloсk Standart.

В комплекте идут 3 датчика, а теххарактеристики позволяют подключать 100 беспроводных и 20 проводных сенсоров.

В течение 30 секунд происходит аварийное закрытие крана, который производится из нержавейки.

Гарантия на комплекс составляет 3 года.

Аквасторож

Также российский товар, который имеет одинаковую комплектность с другими вышеперечисленными изделиями. Использование инновационной технологии при изготовлении кранов позволяет сократить время их аварийного закрытия до 5 секунд, а затраты энергии при этом минимальны. Рабочее напряжение – 5В. В комплекте 4 датчика: как проводные, так и беспроводные. Гарантию на комплекс производитель дает на 4 года.

Подушки

На стандартную кровать потребуется 12 подушек размером 30х30. Алгоритм такой же, как и для предыдущего варианта: всего потребуется 24 заготовки размером 34х34 см (припуск на швы и набивку). Наполнитель возьмите объёмный — холлофайбер или полиэфир.

С этим бампером больше места для фантазии. Сочетайте ткани разной расцветки. Заготовки для подушек можно вырезать в форме животных: добавьте на выкройке 2 кошачьих или зайчих ушка сверху.

Пришейте по центру подушки пуговицу, обтянутую тканью. Будет эффектно выглядеть. Но убедитесь, что пуговицы держатся очень крепко, и малыш не сможет их оторвать.

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

1. По количеству кранов с электроприводом в комплекте.
2. По способу информирования о протечке.
3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться на стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено.

Типы моделей по способу оповещения

Существуют следующие способы информирования о протечке:

• индикация на дисплее контроллера;
• индикация на дисплее, сопровождающаяся шумовыми сигналами;
• шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства.

Ввод номера телефона производят с пульта управления. При подключении системы к интернету есть возможность рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Проводные и беспроводные датчики

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны.

Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается достаточно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика есть схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик настраивают на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех.

Каждый из производителей применяет собственные принципы модуляции. В связи с этим, беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Датчик протечки на микросхеме LM7555

Этот радиоэлемент является аналогом микросхемы LM555, только с меньшими параметрами потребления энергии. Информация о наличии влаги поступает с контактной площадки, обозначенной на иллюстрации, как «датчик»:

Для повышения порога срабатывания, ее лучше выполнить в виде отдельной пластины, соединенной с основной схемой проводами с минимальным сопротивлением.

Оптимальный вариант на фото:

Если вы не хотите тратить деньги на покупку подобного «концевика», его можно вытравить самостоятельно. Только обязательно покройте оловом контактные дорожки, для повышения коррозийной устойчивости.

Как только между дорожками появляется вода, пластина становится замкнутым проводником. Через встроенный в микросхему компаратор начинает протекать электрический ток. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор (который выполняет роль ключа). Правая часть схемы — командно исполнительная. В зависимости от исполнения, происходит следующее:

1. Верхняя схема. Срабатывает сигнал на так называемом «бузере» (пищалке), и светится опционально подключенный светодиод. Есть еще один вариант использования: несколько датчиков объединяются в единую параллельную схему с общим звуковым сигнализатором, а светодиоды остаются на каждом блоке. При срабатывании звукового сигнала, вы безошибочно определите (по аварийному свечению), какой именно блок сработал.
2. Нижняя схема. Сигнал от датчика поступает на электромагнитный аварийный клапан, расположенный на стояке подачи воды. В этом случае, вода перекрывается автоматически, локализуя проблему. Если вас в момент аварии нет дома, потоп не случится, материальные потери будут минимальными.

Схему можно выполнить по макету печатной платы, которая одинаково подойдет как для LM7555, так и для LM555. Устройство питается от напряжения 5 вольт.

На самом деле, идеальный вариант — использование зарядного устройства от старой мобилки.

Себестоимость подобной самоделки не превышает 50–100 рублей (на покупку деталей). При наличии в запасниках старой элементной базы, можно свести затраты к нулю.

Корпус — на ваше усмотрение. При таких компактных размерах, найти подходящую коробочку не составит труда. Главное, чтобы от общей платы до контактной пластины датчика, расстояние было не более 1 метра.

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

• после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
• сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
• запускается автоматическое устройство для откачки воды;
• датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
• прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
• если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Как правильно подключать

Все современные системы антипотопа отличаются простотой сборки и возможностью самостоятельного монтажа. Собственно говоря, это своего рода конструктор, состоящий из отдельных частей, которые довольно легко соединить между собой специальными разъемами.

Порядок монтажных работ состоит из:

1. Составления плана размещения датчиков, кранов и места установки контроллера.
2. Проложить и подсоединить монтажные провода.
3. Врезка в систему трубопроводов отсекающих шаровых кранов с электрическим приводом.
4. Установка приборов учета расхода воды.
5. Установка датчиков протечки воды.
6. Навеска на свое место блока управления.
7. Подключение и проверка всей схемы.

Если у вводного патрубка на стояке присутствует врезной тип подключения то, например такая система как «Аквасторож», монтируется непосредственно к нему. Если нарезной — то может понадобиться переходник в виде нарезной гайки для соединения двух труб (муфта).

Но, в любом случае, резьбовые соединения необходимо обмотать ФУМ-лентой для герметизации. И таким образом присоединить электрозадвижку.

Это что касается водопроводной части.

Присоединение контроллеров у каждой системы может происходить по-разному. Поэтому советуем внимательно изучить инструкцию. В ней должны быть указаны места подключения разъемов и их маркировка по проводам.

Такая же маркировка есть и на проводных датчиках.

Присоединение беспроводных извещателей к контроллеру совершается автоматически.

Контроллеру не требуется дополнительных настроек — он готов к работе сразу после подключения и подачи электропитания.

Чтобы исключить появление случайных срабатываний водой, на панели управления находится регулятор задержки, которым можно установить время от момента попадания воды на контакты извещателя до момента отключения водоснабжения.

Если система снабжена дополнительным блоком для автономной работы, его монтируют уже в конце монтажа всей системы.

Монтаж системы предупреждения протечки воды

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

• разметку точек монтажа;
• прокладку проводов;
• врезку кранов;
• установку определителей протечки;
• монтаж управляющего модуля;
• подключение и проверку системы.

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.

Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Датчики и их расположение

Датчики логично будет расположить там, где могут быть прорывы воды:

• под ванной;
• посудомоечной машиной;
• стиральной машиной;
• бойлерной установкой;
• нагревательным котлом;
• батареями и полотенце-сушителями;
• в самых низких точках пола. Именно там начнёт скапливаться вода;
• если санузел раздельный, можно один сигнализатор поставить в районе унитаза.

Причем датчик нужно располагать не рядом, а под чем-то. Строго говоря, в местах вероятного появления или скопления воды. Про время срабатывания датчика мы еще поговорим, у каждого производителя оно разное, но вся система может неправильно сработать именно из-за неудачного расположения датчика.

Если это радиодатчик, то стоит учесть расстояние, на котором он будет эффективно работать. Может так случиться, что стенка или перегородка будут помехой радиосигналу.

Также есть два варианта установки датчика:

1. В уровень с полом.
2. На поверхности пола.

Разница в высоте дает выигрыш в масштабах затопления.

Смонтировать в уровень самостоятельно затруднительно — нужны специальные инструменты, а на поверхности проще. Просто расположить датчики в зонах вероятного затопления.

Квартиры

Понятно, что в многоквартирных домах централизованная подача воды и при внештатной ситуации комфортнее отсечь не весь стояк, а только разводку в квартире. Но тут есть небольшая проблема. Логичнее предположить, что перекрывающие краны на автоматике правильно поставить на трубах ДО водосчетчиков.

Но управляющая компания настаивает на такую модернизацию ПОСЛЕ счетчика. А если после счетчика ставится тройник для подключения смывного бачка унитаза? Автоматику просто некуда поставить.

Выход, конечно, есть.

Перед тем как устанавливать системы защиты от протечек лучше связаться с управляющей компанией и согласовать этот вопрос.

Еще одна ситуация. Если в квартире две системы подвода воды. Одна на ванну и санузел, а вторая на кухню для мойки. Как говорится, есть два пути.

1. Кардинальное — установить автоматику на всех стояках.
2. Экономное — обеспечить защиту только санузлов.

Но, в наше время популярны посудомоечные устройства и их тоже надо контролировать. Добавим к этому стиральную машину на кухне. И получится полноценная зона контроля. Правильное решение — установка двух модулей. Есть, конечно, и эконом-вариант — протянуть провода от модуля управления для датчиков через всю квартиру до кухни. Решение, как всегда, за владельцем жилища.

Картину дополняет отопление. В старых домах они тоже требуют контроля. Выход — перед каждой батареей нужно ставить автоматический отсекающий кран с датчиком затопления.

Частный дом

Чаще всего вода в дом подается насосом и потом расходится по системе. Утечки и причины такие же, как и в многоквартирных домах. Система защиты от протечки воды может быть оборудована и здесь. Задача — отключить насос при затоплении. Значит, включение/отключение насоса должно быть через реле. Вот через него и подключать контроллер, который при затоплении подаст сигнал на закрытие шарового крана или клапана подачи воды. Схемы водопотребления у частных домов разные, нужен совет специалиста. Он изучит схему распределения воды и скажет, как правильно разместить запорные устройства для предотвращения затопления. Обычно хватает кранов с сервоприводом после насоса.

Но отопление тоже потребляет воду. А котел без воды работать не должен. Есть разные ситуации. Но основная задача не оставить его без воды и пустить циркуляцию по малому контуру. Опять не будем описывать разные варианты — для хозяина правильнее получить совет от специалистов по котельному оборудованию. С этим лучше не шутить.

Есть системы с автоматизированными котлами отопления. Если авария и сработает защита от протечек, котел автоматически остановится из-за критического перегрева. Это, конечно, для него не стандартная ситуация, но не критичная.
