Не греет электрический теплый пол — 3 причины и что делать, поломка терморегулятора, датчика и кабеля, как найти и отремонтировать

Инфракрасное покрытие

Инфракрасные пленочные полы являются самым модернизированным способом обогрева. Однако при их монтаже тоже могут возникнуть определенные нюансы.

Подключение системы к сети осуществляется проводами, прикрепленными к медной шине, идущей по всему краю пленки. Они соединяются при помощи зажимов. При недостаточном контакте происходит окисление металла. Постепенно цепь обрывается, и пол может переставать греться. Для исправления ситуации контакт необходимо заменить и надежно закрепить.

Необходимо тщательно закреплять контакты, чтобы избежать их окисления

• Пленочные полы регулируют степень нагрева при помощи терморегулятора. Соответственно выход его из строя приводит к неправильной работе полов. Это легко ремонтируемый узел.
• При ухудшении качества отопления проверка теплого пола производится измерением потребляемым устройством тока. Отклонение от заданного в паспорте более 10% свидетельствует о поломке нагревательных элементов. Поломанную ленту можно только заменить. Временно можно добавить температуру нагрева оставшихся элементов при помощи терморегулятора. Однако это временная мера.

Существует ряд причин поломки, присущих всем видам полов:

• Изначально необходимо проверить правильность подключения теплого пола непосредственно к сети. Только убедившись в наличии входного напряжения можно дальше искать поломку.
• Основной причиной теплопотерь является маленький слой или полное отсутствие теплоизоляции. Тепло уходит вниз (греет соседей или землю), а не греет пол. Необходимо при монтаже учитывать условия работы полов.
• Измерив сопротивление теплого пола, можно легко посчитать его мощность. Сравнив расчетную величину с паспортной, можно с уверенностью сказать о наличии коротких замыканий и повреждений изоляции (мощность больше паспортной) или обрывах кабеля (мощность меньше).

Теплый пол считается низкотемпературным обогревателем. Максимальная температура поверхности составляет 30°С. При более высокой температуре может испортиться напольное покрытие (ламинат, паркет).

При использовании двух датчиков тепла нагревание в комнате происходит эффективнее

Видео

Если вновь установленный теплый пол не функционирует или плохо греет, необходимо разобраться с причинами поломки, затем отремонтировать их самостоятельно или с помощью специалистов. Тогда в любые холода в доме будет тепло и уют.

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола. Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый. Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО! Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1: Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2: После укладки электрического кабеля тёплого пола проверьте его работоспособность. То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой. Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3: Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытие и так далее.

Разберемся с кабелем

Допустим, диагностика показала, что и термостат, и датчик исправны. Значит, дело в нагревательном кабеле, и он, скорее всего, имеет где-то повреждение или обрыв.

Система Тёплый пол

1. Обогревающую пол систему надо отключить от электросети, а сам нагревательный кабель – от термостата.
2. Чтобы найти место обрыва, нужен высоковольтный генератор и аудио-детектор. Последний работает как аналог металлоискателя.

Порой, чтобы обнаружить повреждение электрического кабеля в виде обрыва, пользуются термопластинами. Этот способ эффективен в том случае, если между жилами кабеля возникает так называемый токопроводящий мостик. Если напряжение невысокое, отрезок провода нагревается, и при наложении термопластины можно определить, где произошел обрыв.

1. Участок пола, где был обнаружен обрыв, надо демонтировать: снять плитку, вскрыть стяжку.
2. Зачистить поврежденные жилы кабеля, соединить гильзами и сжать пресс-клещами.
3. Посредством строительного фена прогреть термоусадочную муфту и использовать ее как изолятор.
4. Остыв, муфта сожмется и станет герметиком для восстановленного участка.
5. Место, где ремонтировался пол, вновь нужно заполнить бетонным раствором.

Таким образом, будет успешно завершен.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Подключение терморегулятора

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Включается терморегулятор

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Лампочка загорелась

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Как проверить сопротивление греющего кабеля

Подключение греющего кабеля возможно после того, как теплый пол будет смонтирован, а стяжка и плиточный клей полностью просохнут. Было бы хорошо иметь возможность делать проверку работы кабеля на всех этапах установки пола. Сделать это можно путем замеров сопротивления жил.

Измерения можно выполнить при помощи специального мультимера. Научиться пользоваться прибором очень просто. Для этого нужно перевести прибор в режим, который измеряет сопротивление.

Как проверить изоляционное сопротивление:

• Нужно измерить сопротивление между каждой греющей жилой, а также изоляцией.
• Мультимер следует перевести в режим 2000 кОм.
• Значение, которое получается. Должно стремиться к 1. Если это так, что можно быть уверенным в том, что изоляция и оплетка кабеля не повреждена.

Чтобы проверить, правильно ли работает мультимер, нужно закоротить щупы, тогда прибор должен показать ноль. Для некоторых измерений лучше использовать мегометр.

Почему не нагревается от радиатора, что делать?

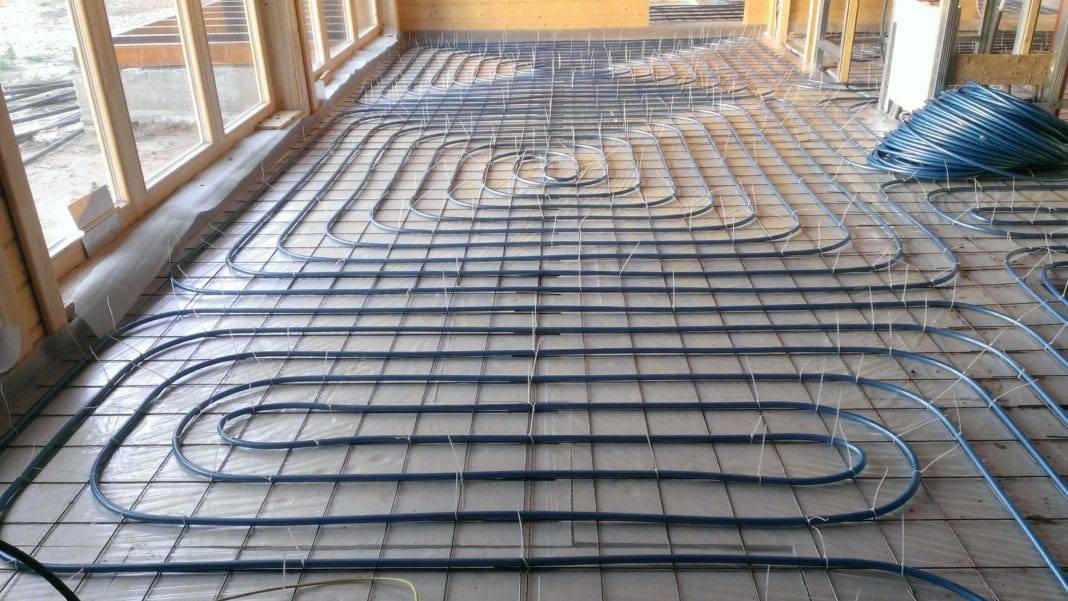

Причин, почему не греет водяной тёплый пол, подсоединённый к радиатору, может быть несколько:

1. низкое давление воды в системе;
2. неправильно выполнен монтаж;
3. труба, через которую идёт теплоноситель, имеет маленькое сечение;
4. система завоздушена или загрязнена.

Часто нагрев не происходит из-за сниженной скорости потока теплоносителя. Недостаточная мощность насоса не даёт жидкости циркулировать с достаточной скоростью по системе. Воде не хватает давления для преодоления радиатора и ухода в отводку

Проблема решается заменой насоса на более мощный либо заменой труб на трубы с большим сечением.
В случае неправильного присоединения труб неполадку решают так: Отсоединяют трубы.
Меняют схему соединения.
Присоединяют все элементы к радиатору, открывают подачу воды, проверяют работу.

Важно
Ошибки в монтаже труб водяного тёплого пола к радиатору допускают неопытные любители, работа профессиональных мастеров позволяет системе функционировать безошибочно.

Образование воздушных пробок не даёт теплоносителю продвигаться по трубам. Необходимо установить кран Маевского или спускатель для воздуха.
Загрязнение отопительного контура – следующая причина отсутствия нагрева водяного тёплого пола

При отсутствии регулярной чистки отопительной системы происходит накопление осадка на стенах труб, который мешает жидкости проходить.

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Установленный теплый пол

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Результаты измерений

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

Причины появления неисправностей электрического пола и их устранение

Различают две основных разновидности теплого пола: электрическая и водяная. Сначала поговорим о возможных проблемах электрического отопления. Причины выхода из строя этой отопительной системы могут быть различными. Основными из них являются:

• несоблюдение правил укладки;
• неподходящий нагревательный кабель;
• плохая теплоизоляция;
• повреждение кабеля;
• низкое напряжение в сети;
• неисправность терморегулятора или датчика температуры.

О несоблюдении правил монтажа электрического пола свидетельствует небольшое нагревание пола с постоянным выключением терморегулятора. В большинстве случаев эта неполадка связана с неверной установкой датчика температуры. Он располагается на нагревательном кабеле или рядом с ним.

Правильность приобретения нагревательного кабеля и укладки теплоизоляционного материала проверяется следующим образом. Включив отопительную систему, следует подождать, пока пол нагреется. Обычно это занимает 30-60 минут (в зависимости от типа напольного покрытия). Температура поверхности в месте расположения датчика должна совпадать с аналогичным показателем терморегулятора.

Довольно часто причиной того, что теплый пол не греет, является нарушение целостности нагревательного кабеля. Это может случиться еще при осуществлении монтажных работ. Например, при создании бетонной стяжки и укладке кафельной плитки.

Для выявления причины этой неисправности необходимо:

• выключить терморегулятор;
• отсоединить от него кабель;
• проверить сопротивление между жилами.

Величина сопротивления должна соответствовать паспортным данным. Отклонение допускается в размере 5%.

Если в паспорте товара отсутствуют такие данные, оптимальное сопротивление кабеля можно рассчитать путем соотношения двойной суммы напряжения к мощности кабеля. Показатель эффективного сопротивления равняется 1 МОм и выше. При наличии недостаточного сопротивления придется демонтировать напольное покрытие и найти поврежденный кабель.

Слабо греть теплый пол может по причине низкого напряжения в сети. Падение напряжения в сети всего на 10 % влечет за собой снижение мощности нагревательного кабеля до17-20 %. Чтобы избежать неэффективной работы электрического теплого пола, необходимо:

• приобретать кабель с запасом удельной мощности;
• использовать стабилизаторы напряжения.

Когда укладка нагревательного кабеля осуществлена правильно и все клеммы надежно затянуты, проверяется работоспособность терморегулятора и датчика температуры. Для этого измеряется напряжение на выводах кабеля. При работающем терморегуляторе оно должно равняться напряжению в сети питания. Сопротивление датчика должно соответствовать данным, указанным в паспорте.

Рабочее состояние терморегулятора можно проверить и более простым способом, который предусматривает:

• прекращение подачи электроэнергии к терморегулятору с распределительного щитка;
• соединение напрямую проводов сети питания с нагревательным кабелем;
• включение на полчаса автомата на щитке.

Если пол нагревается, то значит вышел из строя терморегулятор. Его необходимо просто заменить. Это касается и датчика.

В том случае, когда при подключении напрямую все равно не греет теплый пол, придется искать перегоревший провод. Кстати, срабатывание автомата при прямом соединении кабеля с электрической сетью свидетельствует о наличии короткого замыкания. Придется снова заниматься замером сопротивления.

Специфическая неисправность пленочного пола

При эксплуатации пленочного инфракрасного пола замеры сопротивления проводятся по каждому нагревательному элементу. Показания должны совпадать с допустимыми паспортными данными. Если прибор показывает:

• цифру «0» – в сети произошло короткое замыкание (вероятнее всего от перегрева);
• бесконечность – обрыв нагревательного кабеля (обычно в соединительной муфте).

Наиболее уязвимым местом пленочного теплого пола являются контактные клеммы. По краям инфракрасной пленки располагается медная шина. Она соединяется с проводом, который нагревает пленку. Соединение происходит специальными зажимами, которые в процессе нагревания способны окисляться. В результате этого происходит обрыв электрической цепи. Ремонт заключается в замене контактов и более надежном их соединении.

Устранение поломок водяного пола

Теперь о том, по каким причинам не греют теплые водяные полы. Существует три основных проблемы:

• неисправность контура теплого пола;
• низкая температура в комнате;
• неравномерное нагревание поверхности.

Основными причинами того, что не греет контур теплого водяного пола, являются:

• закрытие ручек шаровых кранов;
• не функционирует циркуляционный насос (находится в распределительном щитке);
• попадание в систему воздуха.

Открытие ручек в распределительном щитке происходит путем их размещения вдоль проложенных труб. Работа циркуляционного насоса отличается наличием шумового и вибрационного эффектов. Если при подаче питания их нет, оборудование подлежит замене.

Что касается попадания воздуха, то данная проблема решается с помощью установки воздухоотводчика на коллекторе. Это ручное приспособление будет удалять воздух.

Такая проблема, как теплый пол плохо греет и не обеспечивает нормальный обогрев комнат, обусловлена:

• недостаточной мощностью отопительного котла;
• установкой мебели или настиланием на пол коврового покрытия;
• попаданием в систему воздуха;
• укладкой некачественного утеплителя.

Можно попробовать снизить температуру в комнатах, которые реже используются. Но, скорее всего, придется заняться осуществлением профилактического ремонта, чисткой котла и осмотром датчиков температуры.

Неравномерный обогрев поверхности пола является следствием некачественной укладки пароизоляции. Работа теплого пола больше направлена на осушение поверхности, а не на ее нагревание. Удостовериться в этом можно следующим способом.

При включенной системе отопления на пол настилается полиэтиленовая пленка размером 1м*1м. Спустя сутки проверяется наличие на ней конденсата. Если он появился, а междуплиточные швы стали темнее, это свидетельствует о необходимости создания нового пароизоляционного барьера.

Причем решить проблему плохой пароизоляции нельзя с помощью установки дополнительного источника тепловой энергии. Сырость вкупе с теплом зачастую являются причиной появления плесени и грибка, которые сопровождаются еще и резкими запахами.

Главными профилактическими мероприятиями по недопущению неисправностей теплого пола является их качественный монтаж с соблюдением всех технологических норм. Если проблемы, все-таки, появились, то следует ответственно отнестись к проведению ремонтных работ. От этого напрямую зависит комфортная атмосфера в холодные зимние дни.

Видео по ремонту теплого пола:

Дело в терморегуляторе?

Иногда ремонт теплого электрического пола предполагает ремонт терморегулятора. В данном случае сначала проверяют, надежно ли затянуты клеммы, соединяющие нагревательный кабель, питание и температурный датчик. При включенном термостате оба напряжения – питания и на выводах электрокабеля – должны совпадать.

В частных домах иногда наблюдается пониженное напряжение питания в сравнении с тем, на которое рассчитана отопительная система для теплого пола. Это становится причиной неудовлетворительной степени обогрева помещения. Если в доме идет слабый нагрев и установлена система без запаса удельной мощности, имеет смысл пользоваться стабилизаторами напряжения.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

трансформатор для прожига

генератор сигналов

эл.магнитный приемник сигналов

тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

генератором подается сигнал в кабель

эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.

тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Общие сбои и возможности их устранения

Вне зависимости от того, какой вид теплых полов эксплуатируется, необходимо удостовериться в правильности подключения связки к питающей сети. Только после того, как было подтверждено присутствие входного напряжения, можно приступать к поиску причины поломки.

Главным источником теплопотерь признается отсутствие теплоизоляции в «пироге» или тонкий ее слой на основании. Энергия направляется вниз (к нижнему этажу или фундаменту), а не прогревает пол

Поэтому на начальной стадии монтажа важно уделить ресурсы на обустройство качественного стартового защитного слоя (он укладывается на подготовленное выровненное основание)

Если замерить текущую мощность отопительного элемента, можно сравнить ее с паспортной: в случае существенных расхождений следует опасаться обрыва кабеля, повреждения изоляционных материалов, коротких замыканий. Кабельный пол починить крайне сложно, пленочный можно восстановить, заменив неисправную зону.

Теплый пол может не греть из-за отсутствия теплоизоляции в «пироге»

Ошибкой будет предъявление неоправданных требований к конструкции: теплые полы создают комфортные условия в помещении, с ними можно не бояться холода, проникающего снизу, но они не способны конкурировать в плане отопления со стационарными радиаторами и мобильными масляными обогревателями. К тому же рассматриваемая продукция относится к низкотемпературным решениям: на поверхности устанавливается температура в пределах 30°С, при превышении этой отметки ускоряется старение такого напольного покрытия, как паркет, ламинат.

В зависимости от толщины прослоек использованных материалов качественный прогрев потребует 3-6 часов, по истечении этого срока можно проводить замеры для выявления корректности работы системы. Если позволяют условия, стоит внедрить в связку 2 датчика тепла: внутренний, отображающий температуру пола, и внешний, на который выводятся показатели микроклимата в помещении. Благодаря первому датчику можно предотвратить перегрев полов, второй будет сигнализировать об остывании воздуха в комнате.
