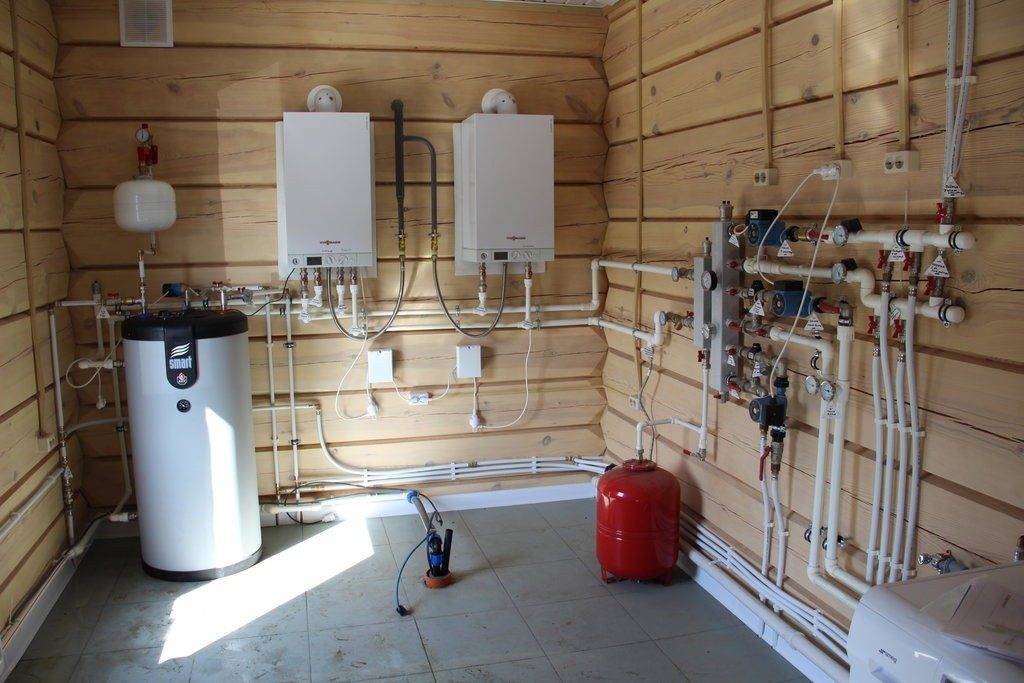

Бойлер косвенного нагрева

Объем накопительного бака

Подключение водонагревателя через тройник.

Объем нагреваемой воды считается основным параметром при выборе накопительного водонагревателя. Необходимо помнить, что расчет необходимого ежесуточного количества горячей воды зависит от количества проживающих людей. Обычно принимают среднее значение, равное 80 л. Но, конечно, это цифра весьма условна. Реальный объем потребления зависит от привычек и образа жизни конкретного человека. Следует учитывать и то, что запас «сверх лимитов» никогда не будет лишним, особенно в загородном доме.

Но значительное превышение используемого объема горячей воды обычно приводит к расходам, которые изначально в расчет не входили. Вам придется переплачивать за газ или электроэнергию. Помимо этого, цена на само оборудование напрямую зависит от количества литров, которые оно способно накопить. Получается, что покупая водонагреватель именно той вместимости, которая вам требуется, вы обеспечиваете свой дом необходимым водоснабжением, но не тратите лишние средства на приобретение неэкономичного оборудования.

Схема установки бойлера.

Стандартные бойлеры, которые можно встретить в современных магазинах, имеют баки на 30, 50, 80, 100 и 150 л. Продаются и модели на 500 л, но такой водонагреватель рассчитан больше не на бытовое, а на промышленное использование. Выбор же конкретной системы для квартиры или загородного дома зависит только от ваших личных предпочтений.

Если же вы проживаете в городской квартире, подключенной к центральному водоснабжению горячей воды, но хотите обезопасить себя от периодических отключений, можно приобрести компактный водонагреватель. Такие модели рассчитаны на нагрев небольшого объема воды. Их монтируют на только на один кран (например, на кухню или ванну).

Но в случае, когда горячее водоснабжение требуется постоянно, а в доме необходимо наладить несколько кранов с подачей воды (кухня, ванная комната, санузлы), разумнее приобрести бойлеры, чей объем превышает 100 л. Некоторые современные модели могут снабдить ваш дом не только водой для бытовых нужд, но и для обогрева помещений. Естественно, что такой водонагреватель стоит гораздо дороже.

Формула расчетов необходимого объема оборудования

Для того чтобы провести точный расчет объема водонагревателя, который вам требуется, необходимо воспользоваться несложной формулой:

V=Q×n×(t1— t2)/(t3— t2),

Схема структуры бойлера.

где:

Q — необходимый объем горячей воды на одного человека;

n — количество людей, проживающих в доме;

t1 — желаемая температура воды (имеется в виду температура воды, текущая из крана, поэтому обычно берется значение в 35-40°С);

t2 — температура холодной воды в системе водоснабжения (средние показатели температуры: летом — 15-18°С; зимой 9-11°С);

t3 — температура готовой горячей воды в баке водонагревателя (рекомендуемый уровень — не выше 65°С).

В качестве примера можно провести расчет необходимого объема на семью из 3 человек. Как правило, летом горячую воды используют для того, чтобы принять душ и помыть посуду.

Расход теплой воды в душе в среднем составляет 6 л/мин. Каждый член семьи принимает душ в течение 10 мин. С помощью формулы получаем следующий расчет:

Q = 6×10=60 л

V = 60×3×(35-18)/(60-18)=72 л

К примеру, расход при мойке посуды составляет 3 л/мин, а всего на мытье посуды люди тратят 10 мин и каждый член семьи делает это раз в сутки. В результате можно получить объем потраченной воды в 36 л. Итого в сутки потребуется 108 л горячей воды.

Как правило, если потребляемый суточный объем не превышает 200 л, то используют традиционные настенные модели. Если расчет превышает эту цифру, имеет смысл приобрести напольный водонагреватель.

Изготовление бойлера косвенного нагрева своими руками

Существуют несколько типов устройств бойлера косвенного нагрева, которые можно изготовить самостоятельно:

1. Наиболее популярным вариантом является применение змеевика, выполненного из металлической трубы. Его помещают в бак, по нему будет идти теплоноситель. В бак заливается вода, она будет нагреваться благодаря контакту со змеевиком.
2. Трубы можно пустить вдоль стен бака.
3. Можно использовать две емкости, имеющие разные диаметры.
4. Ввиду того, что принцип работы бойлера весьма прост, то вы можете создать свой вариант конструкции.

Для изготовления понадобятся:

1. емкость;
2. купить или создать змеевик;
3. провести теплоизоляционные работы;
4. выполнить сборку конструкции;
5. подключить змеевик к системе отопления;
6. подключить холодную воду;
7. создать разводку для теплой воды либо сделать кран.

Работу по самостоятельному изготовлению бойлера косвенного нагрева можно разбить на этапы.

1. Из чего делать бак?

Желательно приобрести новую емкость, однако можно применить и использованную емкость. Можно использовать и газовый баллон. Его нужно разрезать на две части, после чего зачистить и прогрунтовать, в противном случае еще несколько недель вода из бойлера будет пахнуть пропаном.

Главное, чтобы емкость была чистой и имела подходящие размеры.

2. Отверстия для воды

В баке следует сделать отверстия:

• для холодной, а также горячей воды;
• два отверстия, чтобы произвести монтаж змеевика с теплоносителем.

Так как летом отопительное оборудование не применяется, то возможно понадобятся другие альтернативные источники обогрева. Это могут быть электрическая ТЭНа, солнечные панели и так далее.

3. Теплоизоляция

Дабы уменьшить естественные тепловые потери бойлер необходимо обложить хорошей теплоизоляцией. В качестве утеплителя подойдет любой соответствующий материал, можно даже применить обычную монтажную пену. Крепление утеплителя выполняется при помощи проволочной стяжки, клея и так далее. От качества теплоизоляции будет зависеть кпд бойлера.

4. Змеевик

Его делают из пластиковой либо металлической трубы малого диаметра. Для этого трубу наматывают на соответствующую цилиндрическую оправку. Диаметр змеевика, а также число витков выбирается исходя из конфигурации и размеров бака. Чем площадь змеевика будет больше, тем вода быстрее будет прогреваться до нужной температуры.

В процессе эксплуатации на змеевике будут накапливаться различные отложения. Поэтому его раз в год нужно будет очищать.

5. Сборка и подключение

После того, как весь список элементов будет готов, нужно будет приступить к сборке устройства. В случае если при сборке теплоизоляция будет повреждена, то нужно будет его тщательнейшим образом восстановить.

Чтобы установить на стене такой бойлер можно применить кронштейны. Чтобы крепление конструкции было надежным, к металлическому баку следует приварить специальные «ушки», выполненные с применением уголка из стали. Затем нужно будет закрепить устройство в удобном месте. После этого нужно будет его испытать на работоспособность и наличие протечек. После того как система будет работать можно приступить к использованию бойлера и наслаждаться горячей водой.

Диаметр воздухозаборника печи Бубафоня

Подключение бойлера косвенного нагрева с двумя циркуляционными насосами

В случае, если Вы решили установить косвенник в системе циркуляционного насоса, но на некоторой дистанции от него, для Вас будет актуальна схема с двумя циркуляционными насосами, в соответствии с ней — наилучшее расположение насоса находится в контуре на водонагреватель.

В данной схеме насос можно установить как на патрубок подачи, так и на обратный. Наличие трехходового крана здесь не требуется, подключение контура происходит здесь с помощью обычных тройников. Переключить поток теплоносителя возможно посредством включения или отключения циркуляционных насосов, которые находятся под управлением терморегулятора, имеющего две пары контактов.

В случае, если вода остывает, начинает работу насос, расположенный в контуре бойлера, а насос, отвечающий за передачу теплоносителя системе отопления — отключается. Когда вода достигает нужной температуры, происходит обратная реакция: 1-й насос выключается, а 2-й производит включение и передает теплоноситель обратно системе отопления.

Лучшие бойлеры косвенного нагрева до 100 л

Для 1-2 человек и небольшого числа точек водозабора оптимальны бойлеры с объемом бака до 100 л. Они обеспечат семью необходимым количеством теплой воды, не затратив лишнюю энергию и время на нагрев лишней жидкости.

Protherm WH B60Z

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Модель WH B60Z от Protherm – не только эффективный, но и стильный бойлер, предназначенный для бытового использования.

Он имеет уникальную конструкцию змеевика с двумя трубками различного диаметра, что обеспечивает высокий КПД оборудования.

Бойлер нагревает воду до 85 градусов максимум и способен поддерживать заданную температуру на одном уровне. Есть опция рециркуляции.

Установка водонагревателя может быть как настенной, так и напольной с правым или левым подключением воды. Модель оснащена качественным титановым анодом и имеет антибактериальное покрытие бака, рассчитанного на 53 л.

Достоинства:

• Стильный дизайн;
• Высокий КПД;
• Уникальный спаренный теплообменник;
• Высокая температура нагрева;
• Универсальный монтаж;
• Антибактериальное покрытие.

Недостатки:

Дорогой.

Надежная полиуретановая теплоизоляция, скорость нагрева, защитные системы и минимальное потребление энергии – все это делает бойлер WH B60Z от Protherm одним из лидеров на современном рынке водонагревателей.

TML BMX 100

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Косвенный бойлер TML предназначен для производства и хранения горячей воды в санитарно-технических целях. Он подходит как для горизонтальной, так и для вертикальной установки и вмещает 100 л жидкости.

Бак и теплообменник оборудования изготовлены из нержавеющей стали, обработанной методом пассирования и травления, устойчивой к механическим повреждениям.

А теплоизоляционный слой – из жесткого полиуретана толщиной в 25 мм, что обеспечивает отличное сохранение температуры.

В стандартную комплектацию бойлера входит магниевый анод. В качестве опции можно использовать нерасходуемый электронный элемент, а также электрический ТЭН, термостат, термометр и линию рециркуляции. Бойлер способен нагревать воду до +95° С.

Достоинства:

• Универсальная установка;
• Возможность доукомплектации;
• Высокая температура нагрева;
• Качественная теплоизоляция;
• Бак из нержавейки.

Недостатки:

Высокая цена.

Бойлер косвенного нагрева BMX 100 от TML универсален в применении, подходит для монтажа в больших и маленьких помещениях и способен работать с газовыми и твердотопливными котлами.

Drazice OKC 100 NTR/ Z

4.9

★★★★★
оценка редакции

93%
покупателей рекомендуют этот товар

Компактный водонагреватель NTR от Drazice предназначен для напольной установки, модификация Z – для настенной.

Бойлер используется для косвенного нагрева непищевой воды до +90° С. Он оборудован рабочим термостатом и имеет термометр, отображающий фактическую температуру воды.

Бойлер оснащен баком на 95 л с внутренним покрытием из эмали, устойчивой к коррозии. Защита от перегрева и предохранительный клапан продлевают рабочий ресурс оборудования.

А сервисный люк позволяет с легкостью следить за внутренней чистотой бака. Возможна дополнительная установка ТЭНа.

Достоинства:

• Варианты для настенной и напольной установки;
• Термостат;
• Возможность установки ТЭНа;
• Сервисный люк;
• Очень высокая температура нагрева.

Недостатки:

Не подходит для нагрева питьевой воды.

Бойлер косвенного нагрева OKC 100 от Drazice – надежное и долговечное оборудование для небольшой семьи или маленького офиса.

Hajdu AQ IND 75 FC

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Компактный бойлер от Hajdu предназначен для быстрого и экономичного нагрева воды. Он имеет вертикальную настенную установку с нижним подводом воды, что позволяет разместить его в небольшом помещении над другим оборудованием или сантехникой.

Устройство оснащено медным нагревателем, что обеспечивает быстрый прогрев воды максимум до 65 градусов. По желанию, на бойлер можно установить электрический ТЭН.

Бак на 75 л покрыт стеклокерамической эмалью. Совместно с магниевым анодом это обеспечивает отличную защиту от коррозии.

Нагреваемая бойлером вода пригодна не только для санитарных нужд, но и для пищевых. Водогрей оборудован термостатом и терморегулятором.

Достоинства:

• Компактные размеры;
• Быстрый нагрев воды;
• Отличная защита от коррозии;
• Пригодность для пищевых целей;
• Термостат и терморегулятор;
• Рециркуляция.

Недостатки:

Не самая высокая температура нагрева.

Водонагреватель AQ IND 75 FC от Hajdu оптимален для семьи из 1-3 человек. При этом он достаточно экономичен, поскольку не перегревает воду.

Схемы и особенности подключения

Подключение косвенника может осуществляться по двум принципиальным схемам:

• В первой схеме контур водоснабжения будет для системы приоритетным;
• Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.

Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.

Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.

Состав и свойства Белизны, инструкция по применению для отбеливания и дезинфекции

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

1. Минимальный объем водопотребления 1.5 л/мин.
2. Объём емкости — более 100 л.
3. Время нагрева воды до 2-х часов.
4. Материал теплоизоляции пенополиуретан либо минвата.
5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
6. Срок службы — от 10 до 12 лет.

Порядок установки и подключения бойлера

Порядок установки и подключения бойлераРекомендации по установке

Приступаем к установке бойлера. Приставьте водонагреватель к месту его будущего размещения на стене. Расстояние между баком и потолком должно составлять не менее 100 мм, в противном случае вы не сможете навесить агрегат на крепежи.

Требования к крепежуКрепление производится на анкерные распорные болты, диаметр и длина которых выбирается в зависимости от стенового материала и объема бака

Наметьте с помощью маркера или карандаша точки крепления. Делайте это аккуратно. Если бак большой и тяжелый, пригласите помощника.

Разметка

Просверлите отверстия и вкрутите крепежи. Обычно они идут в комплекте с баком. Если же крепежи отсутствуют, купите их отдельно. Подойдут стальные крюки.

Отверстия, просверленные по разметкеЗакручиваем крюки на необходимую глубинуКрюк вкрученКрепление вертикального бойлераНавешиваем бойлер

Установите на бойлер 2 отдельных перекрывающих крана. Изучите внешний вид выходных резьб: к синей нужно подключать холодную воду, через красную будет выходить нагретая жидкость. Намотайте уплотняющую ленту, накрутите сбросной клапан на вход холодной воды и выполните подключение к системе водоснабжения удобным способом (с помощью трубок либо шлангов). Специалисты настоятельно не рекомендуют использовать гибкие шланги, в особенности в квартирах.

В стене замурованы заглушенные МРВ (Муфта с Резьбой Внутренней)Выкручиваем заглушкиПодготавливаем фитинги для установки. 1.Переходы с резьбы ¾ на резьбу ½.2.Удлинители резьбы. 3.Краны.Сначала вкручиваем переходы и удлинителиИспользуем декоративные накладкиВкручиваем фитинги и удлинитель резьбыНаматываем лён на резьбы выходов водонагревателя, обмазываем пастойНакручиваем тройникиВ тройники вкручиваем краны для слива воды с водонагревателяПравый кран используется для слива. Левый – для подачи воздуха в бакУстанавливаем предохранительный клапанПредохранительный клапан. A – Направление потока воды.B – Подсоединение к системе слива.C – Ручка для слива водыШланг гайка-штуцерПодключение шланга холодной водыПодключаем второй шланг

Подайте холодную воду на бойлер. Одновременно с этим откройте кран на горячую воду – так вы стравите воздух из системы.

В завершение останется лишь подключить бойлер к электричеству.

Расчетное сечение провода, необходимое для подключения водонагревателя

Настоятельно не рекомендуется просто подключать нагреватель в ближайшую розетку через дешевый удлинитель. Хотя на практике чаще всего делают именно так, подобный вариант подключения не является безопасным и правильным. Выбрав его, вся ответственность за возможные неприятности будет лежать на вас.

Обрезаем кабель до нужной длины. Продеваем его через отверстие в крышке бойлераСнимаем изоляцию с концовПодключаем провода к бойлеру. Жёлто-зелёный провод на корпус бойлера. Синий и коричневый к клеммам терморегулятора. Клеммы на терморегуляторе помечены: слева ноль, справа линия или фазаСтавим теплоизоляцию и закрываем крышку

Бак рекомендуется подключать отдельной веткой от электрического щитка. Ветку нужно оснастить устройством автоматического выключения. Рекомендованная мощность автомата – 16А. Для подключения к электросети нужно снять с нагревателя заводской провод и провести вместо него новый кабель от щитка. Для проводки используйте трехжильный медный кабель сечением 2,5 мм2.

Водонагреватель обязательно нужно заземлить. Отсутствие защитного заземления грозит множеством неприятностей. Если легкие «пощипывания» током во время приема душа еще можно пережить, то полный выход проводки из строя и пожар – ситуации куда более трагические.

Схема подключения бойлера к щитку

Заземление бака выполните прямиком в распределительном электрощитке. Если вы не владеете нужными для этого навыками, пригласите квалифицированного электрика. Для заземления также рекомендуется использовать медный провод.

Крепление бойлера на стену

Функции водонагревателя в системе водоснабжения

Бойлер косвенного водоснабжения – это буферная емкость, которая не вынуждает котел переключаться в режим водоснабжения с режима отопления при незначительном расходе воды на 1..3 литра и сглаживает все перепады ее температур в начале и в конце ее потребления.

Для этой цели имеет смысл еще к бойлеру установить мембранный расширительный бак на объем до 10 литров, чтобы вода в краны и душ поступала из водонагревателя сначала за счет давления расширительного бака и не включала для этих целей основной нагреватель, увеличивая экономию на электроэнергию. Он запуститься только в том случае, когда пойдет большое потребление горячей воды в систему.

При отсутствии водонагревателя в системе, включив горячую воду, ее можно не дождаться, так как надо иногда долго ждать – пока завершиться процесс перезапуска основного котла и пройдет процесс ее нагрева в контуре.

Водонагреватель, кроме этого, может также служить резервным источником горячей воды в период профилактики основного котла для его техобслуживания – часто в летний период.

Механизм работы бойлера косвенного нагрева, который закрепляется на стене или на полу, можно описать следующим образом: имеются две трубки на вход и выход, установленных часто внизу. Холодная вода поступает в бойлер снизу. Забор нагретой для отопления воды осуществляется сверху. Нагрев бака происходит через змеевик, который выступает в роли теплообменника. По змеевику течет горячий теплоноситель от котла.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
